BEDIENUNGSANLEITUNG PerfectCharge MCP 1204 DOMETIC

Bedienungsanleitung .....22

FR

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter.

Inhaltsverzeichnis

1 Erklärung der Symbole 23
2 Allgemeine Sicherheitshinweise 23
3 Lieferumfang 27
4 Zubehör....28
5 Bestimmungsgemäßer Gebrauch 28
6 Technische Beschreibung 29
7 Batterielader benutzen 33
8 Zubehör verwenden 35
9 Batterielader pflegen und reinigen 36
10 Fehlerbeseitigung.... 37
11 Gewährleistung.... 38
12 Entsorgung 38
13 Technische Daten 39

1 Erklärung der Symbole

GEFAHR!

Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG!

Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT!

Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG!

Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS

Ergänzende Informationen zur Bedienung des Produktes.

2 Allgemeine Sicherheitshinweise

2.1 Allgemeine Sicherheit

Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:

• Montage- oder Anschlussfehler
- Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen
- Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
- Verwendung für andere als die in der Anleitung beschriebenen Zwecke

Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von elektrischen Geräten zum Schutz vor:

• elektrischem Schlag
- Brandgefahr
- Verletzungen

2.2 Grundlegende Sicherheit

GEFAHR!

- Verwenden Sie im Falle eines Feuers einen Feuerlöscher, der für elektrische Geräte geeignet ist.

WARNUNG!

- Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch.

- Achten Sie darauf, dass sich nie die rote und die schwarze Klemme berühren.

- Trennen Sie das Gerät vom Netz - vor jeder Reinigung und Pflege - nach jedem Gebrauch - vor einem Sicherungswechsel

- Wenn das Gerät oder das Anschlusskabel sichtbare Beschädigungen aufweisen, dürfen Sie das Gerät nicht in Betrieb nehmen.

- Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.

- Das Gerät darf nicht unsachgemäß geöffnet werden, da sonst die Schutzklasse IP65 nicht mehr gewährleistet ist.

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Elektrogeräte sind kein Kinderspielzeug!

Verwahren und benutzen Sie das Gerät außerhalb der Reichweite von Kindern.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

ACHTUNG!

• Vergleichen Sie vor der Inbetriebnahme die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung.
• Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Gerätes verursachen.
• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.
• Lagern Sie das Gerät an einem trockenen und kühlen Ort.

2.3 Sicherheit beim elektrischen Anschluss des Gerätes

GEFAHR! Lebensgefahr durch Stromschlag!

- Bei Anschluss auf Booten:

Bei falschem Anschluss elektrischer Geräte auf Booten kann es zu Korrosionsschäden am Boot kommen. Lassen Sie das Gerät von einem fachkundigen (Boots-)Elektriker anschließen.

- Wenn Sie an elektrischen Anlagen arbeiten, stellen Sie sicher, dass jemand in der Nähe ist, um Ihnen im Notfall helfen zu können.

WARNUNG!

• Verwenden Sie stets geerdete und durch FI-Schutzschalter gesicherte Steckdosen.
• Achten Sie auf einen ausreichenden Leitungsquerschnitt.
• Verlegen Sie die Leitungen so, dass sie nicht durch Türen oder Motorhauben beschädigt werden.
  Eingequetschte Kabel können zu lebensgefährlichen Verletzungen führen.

VORSICHT!

- Verlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausgeschlossen ist.

2.4 Sicherheit beim Betrieb des Gerätes

GEFAHR! Lebensgefahr durch Stromschlag!

- Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

- Um bei Gefahr das Gerät schnell vom Netz trennen zu können, muss sich die Steckdose in der Nähe des Gerätes befinden und leicht zugänglich sein.

WARNUNG!

• Benutzen Sie das Gerät ausschließlich in geschlossenen, gut belüfteten Räumen.
• Verwenden Sie das Gerät nicht in geschlossenen Räumen mit Bleisäure-Batterien. Diese Batterien entlüften explosives Wasserstoffgas, das durch einen Funken an den elektrischen Verbindungen entzündet werden kann.

VORSICHT!

• Betreiben Sie das Gerät nicht

– in salzhaltiger, feuchter oder nasser Umgebung
– in der Nähe von aggressiven Dämpfen
– in der Nähe brennbarer Materialien
– in explosionsgefährdeten Bereichen

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.
• Unterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.
• Beachten Sie, dass auch nach Auslösen der Schutzeinrichtung (Sicherung) Teile des Gerätes unter Spannung bleiben können.
• Lösen Sie keine Kabel, wenn das Gerät noch in Betrieb ist.

ACHTUNG!

- Achten Sie auf gute Belüftung.

2.5 Sicherheit beim Umgang mit Batterien

WARNUNG!

• Batterien können aggressive und ätzende Säuren enthalten. Verhindern Sie jeden Körperkontakt mit der Batterieflüssigkeit. Sollte es doch zur Berührung mit Batterieflüssigkeit kommen, so spülen Sie das entsprechende Körperteil gründlich mit Wasser ab.
  Suchen Sie bei Verletzungen durch Säure unbedingt einen Arzt auf.

VORSICHT!

• Tragen Sie während der Arbeit an Batterien keine Metallgegenstände wie Uhren oder Ringe.
  Bleisäure-Batterien können Kurzschluss-Ströme erzeugen, die zu schweren Verbrennungen führen können.

- Explosionsgefahr!

Versuchen Sie nie, eine gefrorene oder defekte Batterie zu laden. Stellen Sie die Batterie in diesem Fall an einen frostfreien Ort und warten Sie, bis sich die Batterie der Umgebungstemperatur angepasst hat. Beginnen Sie erst dann mit dem Ladevorgang.

• Tragen Sie eine Schutzbrille und Schutzkleidung, wenn Sie an Batterien arbeiten. Berühren Sie nicht Ihre Augen, während Sie an Batterien arbeiten.
• Rauchen Sie nicht und stellen Sie sicher, dass keine Funken in der Nähe des Motors oder der Batterie entstehen.

ACHTUNG!

• Verwenden Sie ausschließlich wieder aufladbare Batterien.
• Verhindern Sie, dass metallische Teile auf die Batterie fallen. Das kann Funken erzeugen oder die Batterie und andere elektrische Teile kurz-schließen.
• Beachten Sie beim Anschluss die korrekte Polarität.
• Beachten Sie die Anleitungen des Batterieherstellers und des Herstellers der Anlage oder des Fahrzeugs, in denen die Batterie verwendet wird.
• Falls Sie die Batterie ausbauen müssen, trennen Sie als erstes die Masseverbindung. Trennen Sie alle Verbindungen und alle Verbraucher von der Batterie, bevor Sie diese ausbauen.

3 Lieferumfang

Pos. in Abb. 1, Bezeichnung Seite 3

1 Batterielader
2 Anschlusskabel mit 12-V-Stecker (Zigarettenanzünder)
3 Anschlusskabel mit Kabelschuhen
4 Anschlusskabel mit Batterieklemmen
- Bedienungsanleitung

4 Z u b e h ö r

Als Zubehör erhältlich (nicht im Lieferumfang enthalten):

Bezeichnung Art.-Nr.

Batterieindikator

9600000094

(einschließlich Anschlusskabel mit Kabelschuhen)

Wandhalterung für den Batterielader 9102500079

5 Bestimmungsgemäßer Gebrauch

Der Batterielader kann 12-V-Batterien, die an Bord von Fahrzeugen oder Booten zur Stromerzeugung genutzt werden, laden oder mit einer Erhaltungsspannung versorgen.

Der Batterielader kann an folgenden Batterietypen verwendet werden:

• Blei-Starterbatterien
  •Gel-Batterien
  • Vlies-Batterien (AGM)
• wartungsfreie Batterien

ACHTUNG!

Der Batterielader darf nicht an anderen Batterietypen (z. B. NiCd, NiMH usw.) oder defekten Batterien (z. B. mit Zellenschluss) verwendet werden.

Der Batterielader ist ausschließlich für den Betrieb in geschlossenen Räumen geeignet.

Der Batterielader ist nicht dazu geeignet, fest montiert zu werden. Hierzu muss die Wandhalterung (Zubehör; Art.-Nr. 9102500079) verwendet werden.

6 Technische Beschreibung

Der Batterielader lädt Batterien, die an Bord von Fahrzeugen oder Booten als Spannungsquelle genutzt werden, oder versorgt diese mit einer Erhaltungsspannung, so dass diese sich nicht entladen.

Die Lebensdauer der meisten Bleiakkus wird durch die sogenannte Sulfatierung verkürzt: Das Bleisulfat bildet sich im Laufe der Zeit zu glatten, großen Kristallen aus. Dadurch verschwindet die amorphe, schwammige Struktur. Die Ladefähigkeit und damit die Ladekapazität sinken systematisch ab, und die Batterie altert.

Der Batterielader arbeitet in Teilen seiner Ladecharakteristik mit spezifischen Frequenzen. Dadurch werden die Kristalle zum Schwingen in ihrer Eigenfrequenz angeregt. Sie zerfallen wieder in ihre amorphe Struktur. Ihre Moleküle können wieder in den Ladeprozess integriert werden. Dadurch steigen Ladespannung, Kälteprüfstrom und Kapazität der Batterie wieder an.

Sämtliche Bleibatterien werden durch regelmäßiges Laden mit dem Batterielader vor verfrühtem Altern bewahrt.

Der Batterielader kann in drei Betriebsmodi betrieben werden:

- Modus 1: Lademodus mit 14,4 V Dieser Modus wird für Blei-, Gel- und wartungsfreie Batterien verwendet.

- Modus 2: Lademodus mit 14,7 V Dieser Modus wird für AGM-Batterien verwendet.

- Modus 3: Spannungsversorgung mit 13,7 V (Batterie ist nicht verbunden) Dieser Modus dient als Netzteilfunktion, z. B. zur Spannungsversorgung des Fahrzeugs bei Batteriewechsel oder bei Wartungsarbeiten mit Servicegeräten.

Für die stationäre Aufbewahrung kann das Gerät mit der Wandhalterung an eine Wand montiert werden (Zubehör).

Außerdem kann ein externer Batterieindikator (Zubehör) verwendet werden. Dieser zeigt die Kapazität der Batterie an und kann über ein Anschlusskabel mit Kabel-schuhen dauerhaft mit der Batterie verbunden werden. Wenn die Batterie als leer angezeigt wird, kann der Batterielader an den Batterieindikator angeschlossen werden und die Batterie direkt aufladen.

Der Batterieindikator kann mit einer Wandhalterung an einer Wand oder an die Wandhalterung des Batterieladers befestigt werden.

6.1 Bedienelemente

HINWEIS

Abgebildet ist die Version für Kontinentaleuropa.

Pos. in Abb. 2, Bezeichnung Beschreibung Seite 3

1 Status-LEDs Siehe Kapitel „Betriebsanzeigen“ auf Seite 31
2 Taster Wählt den Betriebsmodus aus:

Modus 1: Taster 1 s lang drücken (Batterie ist verbunden)

Modus 2: Taster 5 s lang drücken (Batterie ist verbunden)

Modus 3: Taster 10 s lang drücken (Batterie ist nicht verbunden)

3 230-V-Kabel Anschluss an Netzspannung
4 12-V-Kabel Anschluss für die Anschlusskabel
5 Kabelfach Zum Verstauen der Anschlusskabel

6.2 Betriebsanzeigen

Bezeichnung Beschreibung

Rote LED Blinken: Die Polarität ist vertauscht, oder die Batteriespannung liegt unter 9 V.

Dauerleuchten: Die Verbindung zur Batterie wurde während des Ladevorgangs unterbrochen.

Grüne LED Dauerleuchten: Modus 1 oder Modus 3 ist aktiv.

Blinken: Modus 2 ist aktiv.

Blaue LEDs

Die LEDs zeigen im Modus 1 und 2 an, in welcher Phase sich der Batterielader befindet (siehe folgende Tabelle).

Die LEDs blinken nacheinander, wenn der Batterielader sich im Wartezustand befindet (Netzspannung ist angeschlossen, Batterie ist nicht angeschlossen).

Die LEDs blinken gleichzeitig, wenn der Batterielader einsatzbereit ist (Netzspannung ist angeschlossen, Batterie ist angeschlossen, Taster nicht gedrückt).

Bedeutung der blauen LEDs (Modus 1 und 2)

Legende zur Abbildung:

LED-Zustand Bedeutung

Aus

Blinken

Dauerlicht

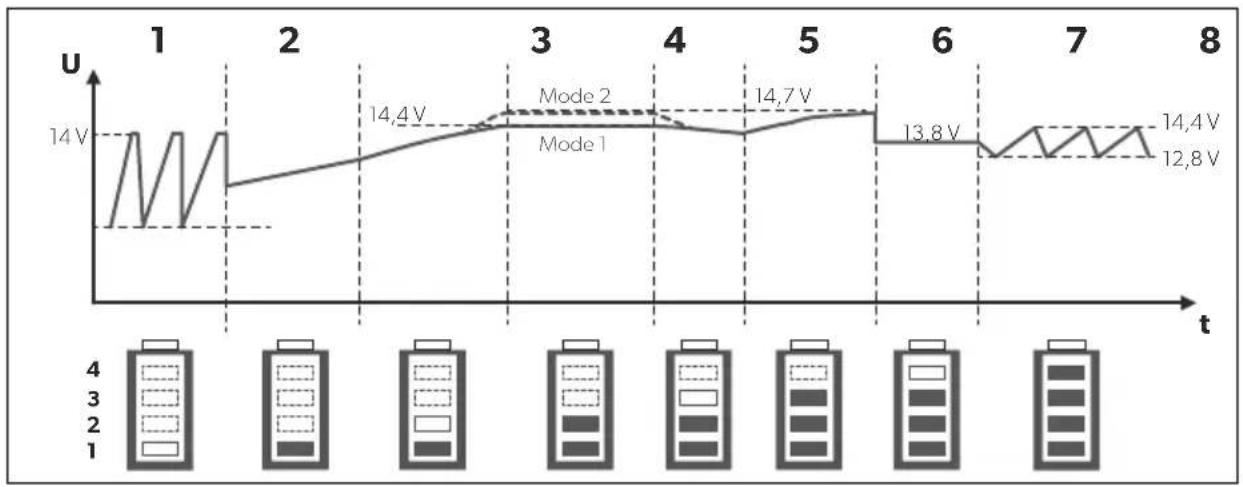

6.3 Batterielade-Funktion

Der Batterielader arbeitet in acht Phasen (Abb. 3, Seite 4).

1: Desulfatierung (Desulphation)

In der Desulfatierungs-Phase werden sulfatierte Batterien angeregt. Strom und Spannung pulsieren, so dass Sulfat wieder in seine amorphe Struktur zerfällt. Die Kapazität der Batterie wird wiederhergestellt.

2: Soft Start

In der Soft-Start-Phase wird die Ladefähigkeit der Batterie anhand der Stromaufnahme geprüft. Wenn die Batterie defekt ist, wird der Ladevorgang abgebrochen.

3: I-Phase (Bulk)

Die leere Batterie wird mit konstantem Strom (100 % Ladestrom) geladen. Sobald die Batteriespannung die Ladespannung erreicht hat, nimmt der Ladestrom ab.

4: U0-Phase (Absorption)

Während der U0-Phase bleibt die Spannung konstant (U0). Wenn die Batterie vollständig geladen ist, ist die U0-Phase beendet.

5: Analyse

In der Analyse-Phase wird die Ladeerhaltung der Batterie geprüft. Wenn die Spannung zu schnell abfällt, kann die Batterie die Ladung nicht halten und muss ersetzt werden.

6: Rekonditionierung (Recondition)

In der Rekonditionierungs-Phase wird die Spannung erneut erhöht, um eine kontrollierte Gasbildung in der Batterie zu erzeugen. Diese Gasbildung verhindert die Säureschichtung (unterschiedliche Säurekonzentrationen in den Batteriezellen).

7: U-Phase (Float)

In der U-Phase schaltet der Batterielader auf Erhaltungsladung um. Die Batteriespannung wird auf 100 % gehalten.

8: Wartung (Maintenance)

In der Wartungs-Phase wird die Ladespannung abgeschaltet und die Batteriespannung permanent gemessen. Fällt diese unter 12,8 V lädt der Batterielader die Batterie auf maximal 14,4 V. Dann schaltet er die Ladespannung wieder ab und misst erneut die Batteriespannung.

Dadurch kann z. B. eine sichere Überwinterung bewirkt werden.

7 Batterielader benutzen

ACHTUNG!

Achten Sie darauf, dass die Polarität nicht vertauscht wird:

• Plusklemme der Batterie: rote Klemme
- Minusklemme der Batterie: schwarze Klemme
Falsche Polarität kann den Batterielader beschädigen.

7.1 Batterielader anschließen

▶ Prüfen Sie die Batterie auf ihren ordnungsgemäßen Zustand.
▶ Prüfen Sie:

– das Batteriegehäuse auf Beschädigungen

– den Flüssigkeitszustand der Batterie Füllen Sie die Batterie ggf. mit dem vom Hersteller geforderten Medium nach. – die Pol-Kontakte Säubern Sie eventuelle Verschmutzungen.

▶ Schließen Sie das Netzkabel des Batterieladers an das 230-V-Wechselstromnetz an.
▶ Wenn Sie das Anschlusskabel mit dem 12-V-Stecker benutzen: Schalten Sie die Zündung Ihres Fahrzeuges ein.

Batterielader an Batterie anschließen (Abb. 4, Seite 4)

HINWEIS

Das Anschlusskabel mit dem 12-V-Stecker ist ausschließlich für den Gebrauch von Kabeln und Zubehör geeignet.

▶ Stecken Sie den Ladestecker (1) in die 12-V---Steckdose (z. B. Zigarettenanzünder) oder ...
▶ ... schließen Sie das Anschlusskabel (2) mit den Batterieklemmen an die Batterie (3) oder an die fahrzeugseitig vorgesehenen Batterieladepunkte an.

7.2 Batterielader benutzen

▶ Wählen Sie den gewünschten Modus aus:
Modus 1 (Batterie ist angeschlossen): Drücken Sie den Taster 1 s lang.
Modus 2 (Batterie ist angeschlossen): Drücken Sie den Taster 5 s lang.
Modus 3 (Batterie ist nicht angeschlossen): Drücken Sie den Taster 10 s lang.

√ In Modus 1 und 2 startet der Ladevorgang.
In Modus 3 startet konstante Spannungsversorgung.

√ Die LEDs zeigen den Ladefortschritt der Batterie des Batterieladers an (siehe Kapitel „Betriebsanzeigen“ auf Seite 31).

▶ Um den Ladevorgang zu beenden, drücken Sie den Taster nochmal.

HINWEIS

Wenn die rote LED blinkt, weil die Batteriespannung unter 9 V liegt, können Sie die Batterie im Modus 3 über 9 V aufladen. Klemmen Sie hierzu die Batterie ab, und schalten Sie in Modus 3. Wenn die Batterie über 9 V aufgeladen ist, können Sie den Batterielader wieder in Modus 1 oder 2 schalten, um einen regulären Ladevorgang zu starten.

8 Zubehör verwenden

HINWEIS

Das Zubehör ist nicht im Lieferumfang enthalten.

Bei Fragen zu Zubehör wenden Sie sich bitte an Ihren Service-Partner.

8.1 Batterielader in Wandhalterung aufbewahren

Montagehinweise

Beachten Sie bei der Wahl des Montageortes der Wandhalterung folgende Hinweise:

• Die Wandhalterung muss an einer vor Feuchtigkeit geschützten Stelle montiert werden.
  • Die Wandhalterung darf nicht in Umgebungen mit entflammbaren Materialien montiert werden.
  • Die Wandhalterung darf nicht in staubigen Umgebungen montiert werden.
  • Die Montagefläche muss eben sein und eine ausreichende Festigkeit aufweisen.

Wandhalterung montieren

Montieren Sie die Wandhalterung wie folgt (Abb. 5, Seite 5):

▶ Befestigen Sie die Wandhalterung (1) an dem von Ihnen gewählten Montageort.
▶ Befestigen Sie die Adapter (2) am Batterielader (3).

Batterielader aufbewahren

Bewahren Sie den Batterielader wie folgt auf (Abb. 5, Seite 5):

▶ Schieben Sie den Batterielader (3) mit dem Adapter von oben in die konisch zulaufenden Halterungen.

Zum Lösen heben Sie den Batterielader nach oben aus den Halterungen.

8.2 Batterielader mit Batterieindikator benutzen

HINWEIS

Hinweise zum Anschluss an den Batterieindikator und zur Benutzung des Batterieindikators finden Sie in der Montage- und Bedienungsanleitung des Batterieindikators.

▶ Schließen Sie den Batterielader an den Batterieindikator an.
Benutzen Sie den Batterielader wie beschrieben (siehe Kapitel „Batterielader benutzen“ auf Seite 34).

9 Batterielader pflegen und reinigen

ACHTUNG!

Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung verwenden, da dies zu einer Beschädigung des Produktes führen kann.

▶ Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.

10 Fehlerbeseitigung

WARNUNG!

Öffnen Sie das Gerät nicht. Sie setzen sich der Gefahr eines elektrischen Schlages aus!

HINWEIS

Bei detaillierten Fragen zu den Daten des Batterieladers wenden Sie sich bitte an den Hersteller (Adressen siehe Rückseite der Anleitung).

Die rote LED zeigt einen Fehler an:

LED-Anzeige Ursache Behebung

Blinken Verpolung Prüfen Sie die Leitungen und Verbindungen.
Blinken Batteriespannung < 9 V Die Batterie kann nicht geladen werden.
	Ersetzen Sie die Batterie.
Dauerleuchten Batterie nicht mehr verbunden	Die Verbindung zur Batterie wurde während des Ladevorgangs unterbrochen.
	Prüfen Sie die Leitungen und Verbindungen.
Sicherung im Anschlusskabel hat ausgelöst	Ersetzen Sie die Sicherung (KFZ-Steck-sicherung 10 A)

11 Gewährleistung

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.

Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mitschicken:

• eine Kopie der Rechnung mit Kaufdatum,
• einen Reklamationsgrund oder eine Fehlerbeschreibung.

12 Entsorgung

▶ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, informieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.

13 Technische Daten

	MCP1204 MCP1207
Eingangsnennspannung: 230 V~
Max. Dauer-Ausgangsstrom:	4,0 A ± 0,25 A	7,0 A ± 0,5 A
Absorptionsspannung: 14,4 V ± 0,2 V (Modus 1)
Erhaltungsspannung: 13,8 V ± 0,2 V
Ausgangsspannung Modus 3: 13,7 V ± 0,2 V
Maximaler Ladestrom: 4,0 A 7,0 A
Wirkungsgrad bis zu: 85 %
Batterietypen:	12-V-Batterien:Blei-StarterbatterienGel-BatterienVlies-Batterien (AGM)wartungsfreie Batterien
Empfohlene Batteriekapazitäten:Ladung:	7 - 110 Ah	15 - 160 Ah
Erhaltungsladung:	7 - 180 Ah	15 - 250 Ah
Schutzklasse:	IP65
Umgebungstemperatur Betrieb:	-5 °C bis +50 °C
Umgebungstemperatur Lagerung:	-20 °C bis +70 °C
Abmessungen B x T x H:	90 x 220 x 55 mm	90 x 250 x 55 mm
Gewicht:	0,5 kg	0,7 kg
Zulassungen:	CE

13 Technische gegevens

	PerfectCharge MCP1204	PerfectCharge MCP1207
Nominale ingangsspanning: 230 V~
Max. duur-uitgangsstroom:	4,0 A ± 0,25 A	7,0 A ± 0,5 A
Absorptiespanning: 14,4 V ± 0,2 V (modus 1)
Druppelspanning: 13,8 V ± 0,2 V
Uitgangsspanning modus 3: 13,7 V ± 0,2 V
Maximale laadstroom: 4,0 A 7,0 A
Rendement tot: 85 %
Accutypes: 12-V-accu's:	startaccu's (loodaccu's)gelaccu'svlies-accu's (AGM)onderhoudsvrije accu's
Aanbevolen accucapaciteiten:Lading:	7 - 110 Ah	15 - 160 Ah
Druppellading:	7 - 180 Ah	15 - 250 Ah
Beschermklasse:	IP65
Omgevingstemperatuur bedrijf:	-5 °C tot +50 °C
Omgevingstemperatuur opslag:	-20 °C tot +70 °C
Afmetingen b x d x h:	90 x 220 x 55 mm	90 x 250 x 55 mm
Gewicht:	0,5 kg	0,7 kg
Certificaten:	CE

12 Avfallshändtering

▶ Lever emballasje til resirkulering så langt det er mulig.

Akkulaturin seinäpidike 9102500079

5 Käyttötarkoitus
