MANUAL DE UTILIZADOR Z1 Solamagic

Instruções de montagem e funcionamento

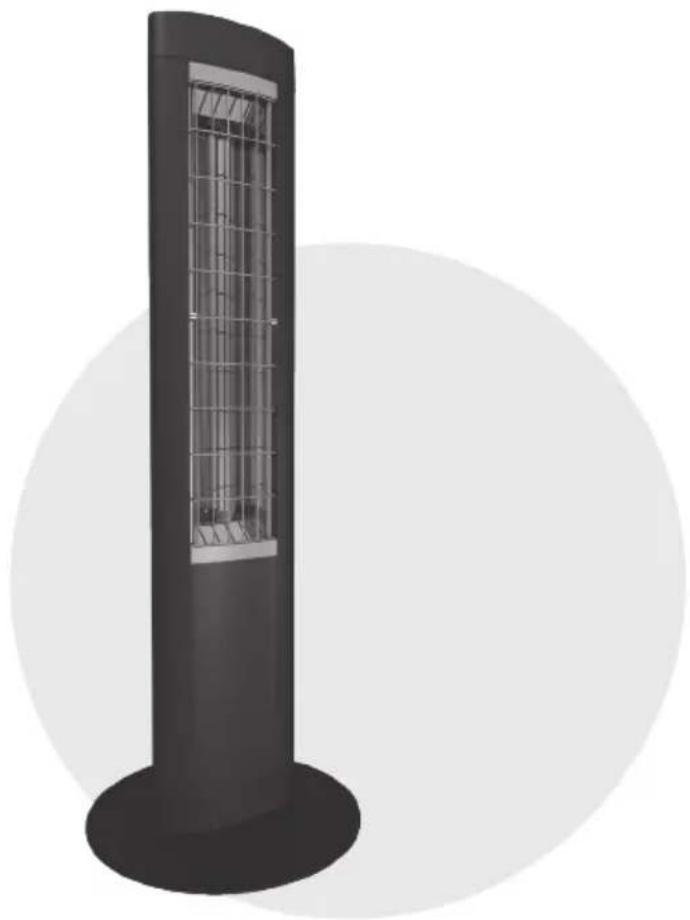

Z1 Aquecedor de infravermelhos vertical 1400W, IP 24

(IR 54001)

Índice

Indicações de segurança e de operação....121

Volume de fornecimento ....122

Colocação em funcionamento....123

Operação....124

Programação....125

Indicações de limpeza....126

Condições de garantia....127

Indicações complementares....128

Anexos

- Anexo 1:

Dadostécnicos

AX

Indicações de segurança e de operação

Tenha em atenção as seguintes indicações:

Leia atentamente o manual de instruções antes da montagem e guarde-o.

Este aparelho de aquecimento destina-se a ser utilizado no exterior por pessoas adultas. Não se destina a criar um nível de temperatura confortável em espaços interiores.

As crianças não devem brincar com o aparelho de aquecimento. As crianças com idade inferior a 3 anos devem ser mantidas afastadas, a menos que sejam permanentemente vigiadas. As crianças com menos de 8 anos de idade não devem ligar ou desligar o aparelho, ligá-lo a uma tomada de parede, limpar o aparelho ou realizar qualquer trabalho de manutenção.

Cuidado – algumas partes do produto podem ficar muito quentes e causar queimaduras. Ter especial cuidado se estiverem presentes crianças e pessoas vulneráveis.

• Em todos os trabalhos obrigatoriamente. desligar o aparelho do circuito eléctrico (retirar a ficha de rede, desligar o fusível). Ligar o aquecimento apenas depois de terem sido estabelecidas completamente todas as conexões.
• Deve assegurar-se pelo menos 16 A (lentamente) para o aparelho de aquecimento.
• Não colocar o emissor térmico em conformidade com VDE 0100, parte 559 na proximidade de cortinados ou substâncias inflamáveis.
• O aparelho cumpre, os requisitos da classe de proteção IP 24 se estiverem ligados todos os conectores (ficha do aparelho, fichas dos componentes de ampliação) e foi aprovado para utilização no exterior.
• Nunca utilize o aparelho sem supervisão.
• Não cobrir o aparelho quando em funcionamento ou quente - risco de incêndio.
• Para ajustar a direcção do raio, desconectar o aparelho e deixar arrefecer.
• Não olhar directamente durante um longo período de tempo, assim como a uma distância curta para a lâmpada de halogéneo por IV que se situa em funcionamento.
• Lâmpada de halogéneo por IV são sensíveis a contacto directo com a pele (não tocar com os dedos). Gordura ou outras sujidades podem ser limpas com um pano humedecido em álcool.
• Para assegurar a vida útil da lâmpada de halogéneo por IV deve-se proteger esta contra vibrações, pancadas e substâncias nocivas como por ex. ácidos,

amoníaco, poeira de cimento etc.

• A lâmpada de halogéneo por IV deve ser protegida contra esforços mecânicos. Deve ser substituída quando se tornarem visíveis colorações (escurecimentos, deformações) ou a vida nominal é alcançado.
• Os elementos do aparelho danificados como, por exemplo, cabo de ligação, interruptor ou tubos de aquecimento têm de ser impreterivelmente substituídos. O aparelho deve ser desmontado imediatamente e armazenado em local seco.
• Os trabalhos de reparação (substituição de um cabo de ligação defeituoso, de um tubo de aquecimento defeituoso ou algo semelhante) devem apenas ser realizados pelo serviço pós-venda do fabricante ou um revendedor autorizado.
• Os trabalhos de limpeza e de manutenção devem ser efectuados exclusivamente por pessoas adultas com suficiente conhecimento técnico.

Volume de fornecimento

• Aquecedor de infravermelhos vertical
• Base
• Conjunto de acessórios para montagem da base
• Manual de montagem e de utilização

Colocação em funcionamento

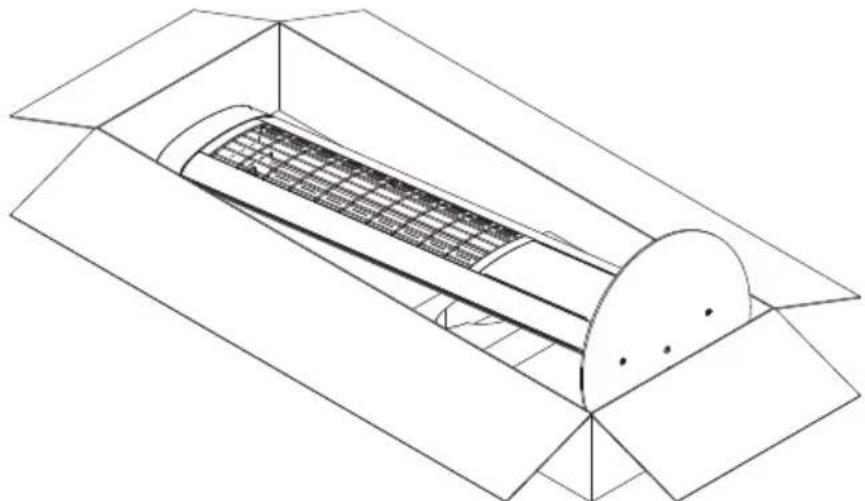

Montagem da base

• Retirar o aparelho e a base da embalagem.
• Remover ambos os elementos de espuma do aparelho e colocar um elemento de espuma novamente na embalagem, como ilustrado.
• Colocar o aparelho novamente na caixa.

• Posicionar a placa de base na extremidade inferior do aparelho dentro da caixa e alinhar os furos de fixação com as roscas do aparelho.
• Aparafusar a base com os 3 parafusos e a chave sextavada fornecidos. Para aparafusar o terceiro parafuso, virar o aparelho na caixa.

Instruções de instalação

Atenção: Remover completamente a proteção de transporte do refletor.

• Deve assegurar-se que o campo de radiação do aquecedor de infravermelhos vertical não está direcionado para a tomada. Caso contrário, durante o funcionamento do radiador, deve-se obrigatoriamente assegurar que não é possível o aquecimento da tomada a uma temperatura superior a 70 °C.
• Colocar o radiador sobre uma superfície plana e lisa.
• Deve manter-se uma distância de segurança de, pelo menos, 70 cm em relação à superfície de irradiação
• O aquecedor de infravermelhos vertical apenas pode ser operado estando na vertical.

Operação

• AVISO: proteção de transporte do refletor deve estar completamente removida.
• AVISO: O aparelho está equipado com um dispositivo de desligamento eletrónico em caso de posição de funcionamento anormal.

- O aparelho já está programado para a posição de funcionamento (vertical) e não tem tempo limite, no seu estado de fornecimento.

- A operação do aparelho é confirmada por sinais acústicos. A potência aquecimento deteta-se apenas com atraso.

- Inserir a ficha do aparelho na tomada da instalação doméstica e ligar o interruptor da instalação doméstica.

Ligar/

desligar: Ao premir brevemente o botão do aparelho, pode ligar-se ou desligar-se o aparelho. De acordo com a programação do tempo de desligamento:

• ocorre um sinal acústico único
  → modo de aquecimento sem limite de tempo
• 2 x sinal acústico - 30 minutos de tempo de operação
• 3 x sinal acústico - 60 minutos de tempo de operação
• 4 x sinal acústico - 90 minutos de tempo de operação

Aquecimento

breve: Clicando duas vezes no botão do aparelho (sinal acústico), o radiador liga durante 5 minutos e volta a desligar automaticamente.

Programação

Instalar o aparelho sobre uma superfície lisa e ligá-lo à rede elétrica.

Importante: O início de programação apenas é possível durante 180 segundos após a ligação à rede elétrica!

Ativar

programação:

Premir o botão do aparelho durante 5 segundos, até que ocorra um sinal acústico mais longo (2 s).

Caso soe três sinais acústicos consecutivos, o aparelho encontra-se fora da posição de partida definida até ao momento.

Programação da posição de partida:

Premir novamente o botão do aparelho durante 2 segundos e, em seguida, soltar. Ocorre um sinal acústico mais longo (2s).

Programação de limite de tempo:

É possível programar um limite de tempo após 30, 60 ou 90 minutos.

Primeiro duplo clique → 30 minutos → 2 sinais acústicos

Segundo duplo clique → 60 minutos → 3 sinais acústicos

Terceiro duplo clique → 90 minutos → 4 sinais acústicos

Quarto duplo clique → sem limite de tempo

→ um sinal acústico

Concluimente, pressione o botão do dispositivo por 5 segundos, programação: um sinal longo soa (2 s).

Indicações de limpeza

• Desligar o aparelho da rede.
• Deixar a caixa arrefecer.
• Limpar a caixa com um pano húmido e macio, por isso não utilizar qualquer produtos de limpeza.

Nunca mergulhar ou pulverizar o aparelho em líquidos.

Uma eventual alteração da cor da grelha de protecção, seguindo-se uma influência do calor como resultado de processos físicos normais e não apresenta qualquer falha.

Condições de garantia de aparelho Z1

Para estes aparelhos prestamos uma garantia de acordo com as seguintes condições:

1. Solucionamos gratuitamente de acordo com as seguintes regulações os danos ou falhas no aparelho, que resultam comprovadamente de um erro de fábrica, se nos comunicar imediatamente após a detecção no aparelho e dentro de 2 anos após a entrega ao utilizador final. Os tubos de aquecimento têm uma garantia de 12 meses com máx. 5000 horas operacionais nesse período. O dever de garantia não é ativado em caso de divergências mínimas em relação à constituição nominal que sejam irrelevantes para o valor e possibilidade de utilização do aparelho, ou devido a danos por condições ambientais anormais ou condições de operação inadequadas. Também se pode extinguir qualquer direito a garantia se os danos ou falhas no aparelho resultarem de montagem incorreta ou da inobservância das indicações de operação.

2. A garantia é efectuada de modo a que o aparelho com anomalias seja reparado gratuitamente mediante a nossa escolha ou substituído por um aparelho adequado. Aparelhos para os quais é pedida referência a este serviço de garantia devem ser entregues ou enviadas para o fabricante ou um centro de serviço autorizado. No caso de um envio, o risco de transporte é do remetente. Os custos de envio, de transporte, de trajecto, assim como de trabalho do utilizador final, não são reembolsados. Em cada caso, o recibo de compra com a compra e / ou entrega, bem como fornecer uma descrição detalhada do erro. Os aparelhos substituídos tornam-se nossa propriedade.

3. A garantia é anulada se os reparos ou ajustes são feitos, o que não está autorizado por nós ou se o nosso equipamento com peças, partes ou acessórios são fornecidos, que não são peças originais, e têm causado um defeito. O mesmo se aplica se a placa de identificação ou o número do aparelho tiver sido removido ou tornado ilegível.

4. Excluem-se desta garantia os danos ou falhas de ligação não devida, o manuseamento inadequado, os danos mecânicos particularmente nos tubos de aquecimento, assim como a inobservância das prescrições de montagem e instruções de operação. Não assumimos qualquer responsabilidade pelos danos seguintes.

5. As condições de garantia não contemplam nem um prolongamento do prazo de garantia, nem tornam efectivo um novo período de garantia. O prazo de garantia das peças de substituição montadas é o mesmo de todo o aparelho. Desde que um dano ou falha não possa ser eliminado, o melhoramento seja rejeitado por nós ou intoleravelmente atrasado, será fornecida uma substitu-

ição do mesmo valor e sem custos mediante pedido do utilizador final. Em caso de um fornecimento de substituição, reservamo-nos o direito de reivindicar uma compensação pela utilização adequada do tempo de vida útil até à data.

Estas condições da garantia aplicam-se a partir de 1.1.2019 para o aparelho comprado num país da União Europeia, mesmo se o utilizar no estrangeiro. As condições de garantia não possuem qualquer efeito sobre a reivindicação de garantia legal.

Indicações complementares

Reservado o direito a alterações técnicas

Estes produtos são „Made In Germany“ (fabricado na Alemanha).

Encontra outros produtos da SOLAMAGIC® e acessórios em:

www.SOLAMAGIC.com

Observe o seguinte vocabulário nas notas:

Anexo 1: Dados técnicos

0	Tipo de aparelho	6	Dimensões comprimento x largura x altura (mm)
1	Potência do aparelho (W)	7	Peso (kg)
2	Ligação à corrente	8	Vida útil média (horas)
3	Tipo de protecção	9	Distância mínima em relação à superfície de irradiação (mm)
4	Classe de protecção	10	Distância mínima em relação à parede (mm)
5	Símbolo
