GEBRUIKSAANWIJZING Z1 Solamagic

Montage- en gebruiks- handleiding

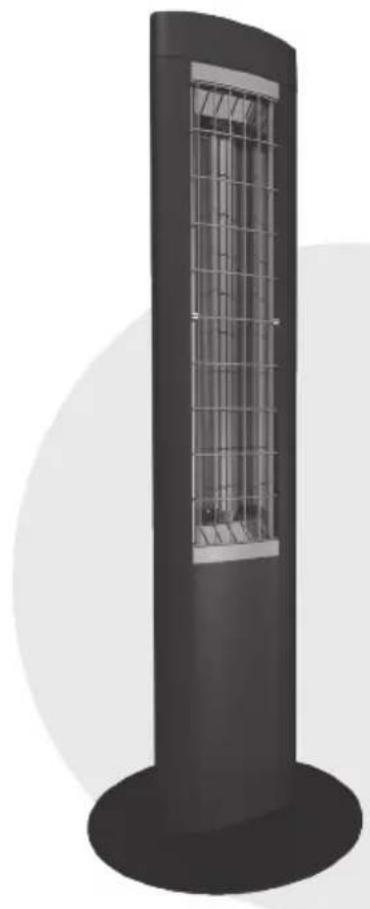

Z1 Staande infraroodstraler 1400W, IP 24

(IR 54001)

Inhoudsopgave

Veiligheids- en bedieningsinstructies....13

Inbedrijfstelling....15

Bediening....16

Programmering 17

Reinigingsaanwijzingen....18

Garantievoorwaarden....19

Aanvullende aanwijzingen....20

Bijlagen

- Bijlage 1:

Technischegegevens

AX

Veiligheids- en bedieningsinstructies

Neem de volgende aanwijzingen in acht:

Lees de gebruiksaanwijzing vóór de montage zorgvuldig door en bewaar deze.

Dit verwarmingsapparaat is voor buiten voor gebruik door volwassen personen bestemd. Het is niet bedoeld om een aangenaam temperatuurniveau binnens-huis te creëren.

Kinderen mogen niet met het verwarmingsapparaat spelen. Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze voortdurend worden bewaakt. Kinderen jonger dan 8 jaar mogen het apparaat niet in- of uitschakelen, niet in het stopcontact steken, het apparaat niet schoonmaken en geen onderhoudswerkzaamheden uitvoeren.

Voorzichtig – Sommige delen van het product kunnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorzichtigheid is geboden, wanneer kinderen en kwetsbare personen aanwezig zijn.

• Bij alle werkzaamheden de elektrische. installatie beslist spanningsvrij schakelen (netstekker loskoppelen, zekering uitschakelen). De verwarming pas inschakelen wanneer alle leidingverbindingen volledig aangesloten zijn.
• Het verwarmingsapparaat moet met minstens 16A (traag) beveiligd zijn.
• De warmtestraler volgens VDE 0100 deel 559 niet in de buurt van gordijnen of brandbare materialen aanbrengen.
• Het apparaat voldoet aan de beschermingssoort IP 24 wanneer alle stekkerverbindingen (apparatenstekkers, stekkers van aanvullende componenten) verbonden zijn en is voor toepassing buiten toegelaten.
• Gebruik het apparaat nooit zonder er toezicht op te houden.
• Het apparaat in ingeschakelde of warme toestand niet afdekken – er bestaat anders gevaar voor brand.
• Voor het aanpassen van de straalrichting het apparaat uitschakelen en af laten koelen.
• Niet rechtstreeks gedurende langere tijd en vanaf een korte afstand in de in gebruik zijnde IR-halogeenlamp kijken.
• IR-halogeenlampen zijn gevoelig voor direct huidcontact (niet met de vingers aanraken). Vet of andere vervuilingen kunt u reinigen met een in alcohol gedrenkte doek.

• Om de levensduur van de IR-halogeenlamp te verzekeren moet deze worden beschermd tegen stoten en schadelijke stoffen zoals bijv. zuren, ammoniak, cementstof enz.

• De IR-halogeenlamp moet worden beschermd tegen mechanische belasting. Deze moet worden vervangen, wanneer veranderingen (donkere plaatsen, vervormingen) zichtbaar worden of de nominale levensduur is bereikt.

• Beschadigde elementen van het apparaat zoals aansluitkabel, tuimelschakelaar of verwarmingsbuizen moeten absoluut vervangen worden. Het apparaat moet onmiddellijk worden ontmanteld en droog opgeslagen.
• Reparaties (vervangen van een defecte aansluitkabel van een defecte verwarmingsbuis of dergelijke) mogen alleen door de klantenservice van de fabrikant of een geautoriseerde dealer worden uitgevoerd.
• Reinigings- en onderhoudswerkzaamheden mogen uitsluitend door volwassen personen met voldoende vakkennis worden uitgevoerd.

Leveringsomvang

• IR-staand apparaat
• Sokkel
• Bijvoegzak voor sokkelmontage
• Handboek

Inbedrijfstelling

Sokkelmontage

• Haal de apparaat en de sokkelplaat uit de verpakking.
• Verwijder beide schuimstof beschermers van het apparaat en leg één schuimstof beschermer zoals afgebeeld in de verpakking terug.
• Leg het apparaat weer terug in de doos.

• Plaats de sokkelplaat aan het voeteneinde van de apparaat in de doos en lijn de montageboringen uit met de schroefdraad in het apparaat.
• Schroef de sokkelplaat vast met de drie meegeleverde schroeven en de inbussleutel. Draai het apparaat in de doos om voor het vastschroeven van de derde schroef.

Aanwijzingen voor de opstelling

Let op: verwijder de transportvergrendeling in de reflector volledig.

• Er moet voor worden gezorgd dat het stralingsveld van het staande IR-apparaat niet op het stopcontact wordt gericht. Anders moet absoluut worden gewaarborgd, dat het stopcontact bij het stralen niet warmer dan 70°C kan worden.
• Straler op een vlakke en gladde ondergrond plaatsen.
• Er moet een veiligheidsafstand van minstens 70 cm tot het bestraalde oppervlak worden aangehouden
• Het staande IR-apparaat mag alleen rechtop staand worden gebruikt.

Bediening

• AANWIJZING: Verwijder de transportbeveiliging in de reflector volledig voordat het apparaat in gebruik wordt genomen.

• AANWIJZING: Het apparaat is uitgerust met een elektronische veiligheidsuitschakeling bij een abnormale gebruikspositie.

• Het apparaat is in de uitleveringstoestand reeds op de gebruikspositie (rechtop staand) en zonder tijduitschakeling geprogrammeerd.

• De bediening van het apparaat wordt door akoestische signalen bevestigd. De warmteafgifte is alleen vertraagd herkenbaar.
• Steek de apparaatstekker in het stopcontact van de huisinstallatie en schakel de huisinstallatieschakelaar in.

Aan-/

uitschakelen: Door kort drukken op de apparaatknop kan het apparaat in- of uitgeschakeld worden. Overeenkomstig de programmering van de uitschakeltijd volgt:

• eenmalige signaaltoon → Verwarming zonder tijduitschakeling
• 2 x signaaltoon - 30 minuten gebruikstijd
• 3 x signaaltoon - 60 minuten gebruikstijd
  • 4 x signaaltoon - 90 minuten gebruikstijd

Kortstondig

verwarmen: Door dubbelklikken op de apparaatknop (signaaltoon) wordt de warmtestraler voor 5 minuten ingeschakeld en wordt daar- na vanzelf weer uitgeschakeld.

Programmering

Apparaat op een vlakke ondergrond rechtop neerzetten en op het stroomnet aansluiten.

Belangrijk: De programmeerstart is slechts 180 seconden na aansluiting op het stroomnet mogelijk!

Program- mering activeren:

5 seconden lang op de apparaatknop drukken tot een lange signaaltoon (2 s) volgt.

Indien er drie korte signaaltonen achter elkaar klinken, bevindt het apparaat zich buiten de eerder gedefinieerde nul-positie.

Programmering van de nul-positie:

Apparaatknop 2 seconden lang opnieuw indrukken en dan los- laten. Er volgt een lange signaaltoon (2s).

Programmering van een tijduitschakeling:

Het is mogelijk een tijduitschakeling na 30, 60 of 90 minuten te programmeren.

Eerste dubbelklik → 30 minuten → 2 signaaltonen

Tweede dubbelklik → 60 Minuten → 3 signaaltonen

Derde dubbelklik → 90 Minuten → 4 signaaltonen

Vierde dubbelklik→ geen tijduitschakeling → in signaaltoon

Program- mering afsluiten:

Apparaatknop ter afsluiting 5 seconden lang indrukken, er volgt een lange signaaltoon (2s).

Reinigingsaanwijzingen

• Apparaat loskoppelen van het voedingsnet.
  • Behuizing af laten koelen.
• Behuizing met een vochtige, zachte doek afvegen, daarbij geen reinigingsmiddelen gebruiken.

Het apparaat nooit in vloeistoffen onderdompelen of afspuiten.

Een eventuele verkleuring van het beschermrooster door de warmte is het gevolg van normale fysische processen en is geen defect.

Garantievoorwaarden

Z1 apparaat

Voor dit apparaat geven wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen gratis overeenkomstig de volgende bepalingen schade of gebreken, die aantoonbaar berusten op fabricagefouten, wanneer deze onmiddellijk na vaststelling aan het apparaat en binnen 2 jaar na levering aan de eindgebruiker worden gemeld. De garantieperiode voor de verwarmingsbuizen bedraagt 12 maanden met max. 5000 bedrijfsuren binnen deze periode.
   Er geldt geen garantieplicht voor geringe afwijkingen van de gewenste kwaliteit, die voor de waarde en bruikbaarheid van het apparaat niet relevant zijn, of voor schade door abnormale omgevingsomstandigheden of ongeschikte gebruiksomstandigheden. Er kan geen garantie worden overgenomen, wanneer de schade of gebreken aan het apparaat zijn terug te voeren op verkeerde inbouw of niet opvolgen van de bedieningsinstructies.
2. De garantie zal op zodanige wijze worden uitgevoerd, dat defecte apparaten naar onze keuze gratis worden gerepareerd of door foutloze apparaten worden vervangen. Apparaten, waarvoor onder verwijzing naar deze garantie aanspraak wordt gemaakt op de garantieservice, moeten aan de fabrikant of een geautoriseerd servicecenter worden overhandigd of verzonden. Bij verzending is het transportrisico voor de verzender. Verzend-, transport-, reis- en arbeidskosten van de eindgebruiker worden niet vergoed. Er moet altijd een aankoopbewijs met aankoop- en/of leveringsdatum en een gedetailleerde beschrijving van de fout worden overlegd. Vervangen apparaten worden ons eigendom.
3. De aanspraak op garantie vervalt, wanneer reparaties of aanpassingen door personen worden uitgevoerd, die hiertoe door ons niet gemachtigd zijn of wanneer in onze apparaten vervangingsonderdelen, aanvullende onderdelen of toebehoren zijn aangebracht, die geen originele onderdelen zijn en een defect hebben veroorzaakt. Hetzelfde geldt, wanneer het typeplaatje of het apparaat-nummer verwijderd of onleesbaar gemaakt is.
4. Schade en gebreken uit niet aansluiten conform de voorschriften, ondeskundige handhaving, mechanische beschadigingen in het bijzonder aan de verwarmingsbuis alsmede het niet naleven van de inbouwvoorschriften en bedieningsinstructies zijn uitgesloten van deze garantie. Voor gevolgschade aanvaarden wij geen aansprakelijkheid.
5. Verleende garantiediensten verlengen de garantieperiode niet en doen evenmin een nieuwe garantietermijn ingaan. De garantieperiode voor ingebouwd vervan gingsonderdelen eindigt met de garantieperiode voor het gehele apparaat. Voor zover een beschadiging of defect niet verholpen kan worden of het herstel door ons wordt afgewezen of onredelijk lang duurt, wordt op ver-

zoek van de eindgebruiker kosteloos een gelijkwaardige vervanging geleverd. In geval van een vervangende levering behouden wij ons het recht voor een passend gebruik in rekening te brengen voor de gebruikstijd tot dan toe.

Deze garantievoorwaarden gelden vanaf 1-1-2019 voor apparaten die gekocht zijn in een land van de Europese Unie, zelfs wanneer u deze in het buitenland gebruikt. De garantievoorwaarden hebben geen invloed op de wettelijke garantieaanspraken.

Aanvullende aanwijzingen

Technische wijzigingen voorbehouden.

Dit product is „Made in Germany“.

Meer producten van SOLAMAGIC® en toebehoren vindt u onder:

www.SOLAMAGIC.com

Neem de volgende terminologie in de bijlage in acht:

Bijlage 1: Technische gegevens

0	Apparaattype	6	Afmetingen lengte x breedte x hoogte (mm)
1	Apparaatvermogen (W)	7	Gewicht (kg)
2	Stroomaansluiting	8	Gemiddelde levensduur (h)
3	Beschermingssoort	9	Minimumafstand tot bestraald oppervlak (mm)
4	Beschermingsklasse	10	Minimumafstand tot de muur (mm)
5	Teken
