MANUAL DE USUARIO Z1 Solamagic

Instrucciones de montaje y de uso

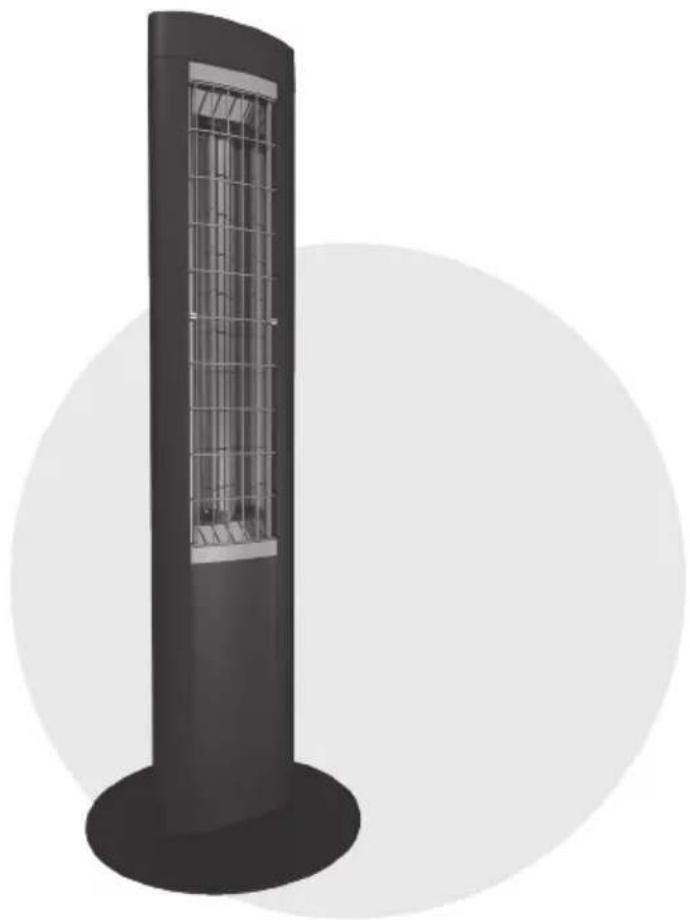

Z1 Radiador infrarrojo de suelo 1400W, IP 24

(IR 54001)

Contenido

Indicaciones de seguridad y de manejo....109

Entrega....110

Activación 111

Operación....112

Programación 113

Indicaciones de limpieza 114

Condiciones de garantía....115

Indicaciones adicionales....116

Anexos

- Anexo 1:

Datostécnicos

AX

Indicaciones de seguridad y de manejo

Por favor, considere las siguientes indicaciones:

Lea este manual de instrucciones con cuidado antes de realizar el montaje y guárdelo en un lugar accesible.

Este aparato ha sido producido para el uso de personas adultas al aire libre. No ha sido diseñado para crear un nivel agradable de temperatura en interiores.

No está permitido que niños jueguen con el radiador. Mantener a niños menores a 3 años alejados, a no ser que estén bajo un constante control. Niños menores a 8 años no deben conectar o desconectar el aparato, conectar la clavija en el enchufe de pared, limpiar el aparato ni realizar trabajos de mantenimiento.

Atención: algunas partes del producto pueden calentarse mucho y causar quemaduras. Es necesario tener mayor cuidado cuando están presentes niños y personas que necesitan protección

• Durante los trabajos desconecte la tensión eléctrica del dispositivo (desenchufe el dispositivo, desconecte el fusible). Conecte la calefacción sólo si se ha podido conectar todas las líneas.
• El aparato calefactor debe estar protegido por lo menos con 16A (retardado).
• No coloque el radiador cerca de cortinas o de materiales que se puedan incendiar, cumpliendo así con la norma VDE 0100 parte 559.
• El aparato cumple con el tipo de protección IP 24 una vez que todas las conexiones (enchufe, enchufe de componentes de ampliación) están enchufadas correctamente y cuenta con un permiso de funcionamiento en el interior y el exterior.
• Jamás utilizar el aparato sin control.
• No cubrir el aparato cuando está conectado o caliente porque se corre peligro de incendio.
• Para ajustar la dirección de radiación apagar y dejar enfriar el aparato.
• No mire durante mucho tiempo directamente ni desde cerca a la lámpara halógena infrarroja activada.
• Las lámparas halógenas infrarrojas son sensibles al contacto directo de la piel (no tocarlas con los dedos). La grasa u otros contaminantes pueden limpiarse con un paño empapado en alcohol.
• Para asegurar la vida útil de la lámpara halógena infrarroja, ésta deberá protegerse de vibraciones, golpes y contaminantes como por ej. ácidos, amoníaco, polvo de cemento, etc. .
• La lámpara halógena infrarroja debe protegerse de las solicitaciones mecá-

nicas. Deberá reemplazarse cuando se hagan visibles decoloraciones (manchas oscuras, deformaciones) o se logre la vida útil nominal.

• Elementos averiados del aparato, como p. ej. Tuberías de conexión, interruptores basculantes o tuberías calefactoras necesitan ser cambiadas. El aparato necesita ser desmontado inmediatamente y almacenado en un lugar seco.
• Trabajos de reparación (cambio de una línea o un tubo calefactor defectuoso o cosas similares) sólo deben ser realizados por el servicio técnico de la empresa productora o por un vendedor asociado autorizado.
• Trabajos de limpieza y de mantenimiento sólo deben ser realizados por personas adultas con conocimientos suficientes.

Entrega

• Radiador infrarrojo de suelo
• Base
• Bolsa adjunta para el montaje de la base
• Manual de montaje y de uso

Activación

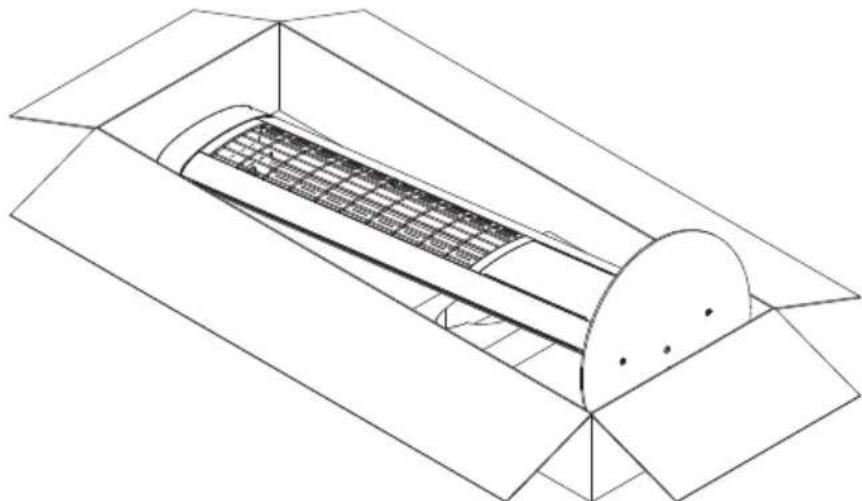

Montaje de la base

• Extraiga el radiador y la placa base del embalaje.
• Retirar ambas espirales de espuma del radiador y colocar una espiral de espuma en el envase tal como se muestra.
• Colocar de nuevo el radiador en la caja de cartón.

• Colocar la placa base en el extremo de los pies del radiador en la caja de cartón y orientar los orificios de fijación en la rosca en el radiador.
• Atornillar la placa base con los tres tornillos suministrados y la llave con hexá- gono interior. Para atornillar el tercer tornillo, gire el radiador en la caja de cartón.

Indicaciones de montaje

Atención: Retire el bloqueo de transporte en el reflector por completo.

• Asegurarse que el campo de radiación del radiador infrarrojo no esté indicando en dirección del enchufe. Caso contrario, asegurarse que el enchufe en el funcionamiento del radiador no se pueda calentar más allá de los 70°C.
• Colocar el radiador en una base plana y lisa.
• Cumplir con una distancia de seguridad de mínimo 70 cm hacia la superficie irradiada
• El radiador infrarrojo de suelo sólo debe usarse en posición parada.

Operación

• INDICACIÓN: El bloqueo de transporte en el reflector debe retirarse por completo.
• INDICACIÓN: El aparato cuenta con una desconexión electrónica de seguridad que se activa en caso de un funcionamiento anormal.

- En estado de entrega, el aparato ya se encuentra en posición de funcionamiento (vertical) y programado sin desconexión por tiempo.

- El manejo del aparato se confirma mediante señales acústicas. La capacidad de calefacción sólo se puede registrar con demora.

- Inserte el enchufe del dispositivo en el enchufe de la instalación de la casa y encienda el interruptor de instalación de la casa.

Conectar/

Desconectar: Pulsando brevemente en el botón del aparato, es posible conectar o desconectarlo. Conforme a la programación del tiempo de desconexión el sistema procede:

• señal acústica única
  → Calefacción sin desconexión por tiempo
• 2 x Señal acústica
• Tiempo de funcionamiento de 30 minutos
• 3 x Señal acústica
• Tiempo de funcionamiento de 60 minutos
• 4 x Señal acústica
• Tiempo de funcionamiento de 90 minutos

Calefacción

a corto plazo: Con un dobleclic de la tecla del aparato (señal acústica), el radiador se conecta durante 5 minutos y a continuación se desconecta automáticamente.

Programación

Colocar el aparato en una superficie plana y conectarlo a la red de corriente.

Importante: El inicio de programación sólo es posible hasta 180 segundos después de conectar el aparato a la red eléctrica.

Activar Pulsar la tecla del aparato durante 5 segundos hasta que programación: suene una señal acústica larga (2 s).

En caso de sonar tres señales acústicas cortas, el aparato se encuentra fuera de la posición cero definida.

Programación de la posición cero:

Pulsar nuevamente la tecla del aparato durante 2 segundos y soltarla. Sonará una señal acústica larga (2s).

Programación de una desconexión temporal:

Es posible programar una desconexión temporal después de 30, 60 o 90 minutos.

Primer dobleclic → 30 minutos → 2 señales acústicas

Segundo dobleclic → 60 minutos → 3 señales acústicas

Tercer dobleclic → 90 minutos → 4 señales acústicas

Cuarto dobleclic → se desconecta la desconexión temporal

→ en señal acústica

Finalizar la tecla del aparato durante 5 segundos; sonará una programación: señal acústica larga (2 s).

Indicaciones de limpieza

• Desconectar el aparato de la red eléctrica.
• Dejar enfriar el aparato.
• Limpiar la caja del radiador con un paño húmedo y suave; no utilice productos de limpieza.

Nunca sumerja ni rocíe el aparato en o con líquidos.

Un posible cambio de color de la rejilla protectora por el efecto del calor resulta a partir de procesos físicos normales y no es considerado un fallo.

Condiciones de garantía aparatos Z1

Para estos aparatos ofrecemos una garantía según las condiciones mencionadas a continuación:

1. Realizamos reparaciones gratuitas de daños y fallos en el aparato según las regulaciones mencionadas a continuación, con la condición que queda demostrado que se deben a errores de fabricación y si estos son informados inmediatamente después de comprobación en el aparato y en el lapso de 2 años después de entrega al comprador final. La duración de la garantía de los tubos de calefacción es de 12 meses con máx. 5000 horas de funcionamiento en este periodo. El compromiso de garantía no se activa por variaciones insignificantes de la construcción nominal que no son relevantes para el valor y el grado de utilidad del aparato o que se deben a daños por condiciones medioambientales anormales o por condiciones de funcionamiento inadecuadas. No se puede aceptar la garantía si los daños o fallos en el aparato se deben a un montaje erróneo o a la no observancia de las instrucciones de uso.

2. El cumplimiento de la garantía se realiza de tal manera que reparamos gratuitamente los aparatos defectuosos según lo consideremos correcto o los cambiamos por aparatos de funcionamiento correcto. Aparatos que deben ser reparados bajo las condiciones de garantía, deben ser entregados o enviados al fabricante o a la oficina de servicio técnico. El riesgo de transporte está bajo la responsabilidad del remitente. No se restituirán gastos de envío, de transporte, de ruta así como de trabajo del cliente final. Es importante presentar siempre una prueba de compra con la fecha de compra y/o de entrega así como una descripción detallada del fallo. Aparatos recambiados quedan en nuestra propiedad.

3. El derecho a garantía expira si personas que no han sido autorizadas por nosotros realizan reparaciones en el aparato, o si se montan en los aparatos repuestos, suplementos o accesorios que no sean originales y que hayan causado el defecto. Lo mismo vale si se ha retirado el letrero de tipos o el número del aparato o si éste ha sido hecho ilegible.

4. De la garantía se eximen daños o fallos por conexión inadecuada, manejo incorrecto, daños mecánicos, sobre todo en el tubo calefactor así como la no observancia de las indicaciones de montaje y de uso. No ofrecemos garantía por daños resultantes.

5. Cumplimientos de garantía no prolongan el plazo de garantía actual ni activan un nuevo plazo de garantía. El plazo de garantía de repuestos montados finaliza con el plazo de garantía del aparato completo. En caso de no poder eliminar un daño o un fallo o la reparación es denegada por nosotros o retrasada de manera

inaceptable, se entregará gratuitamente y por deseo del comprador final una sustitución del mismo valor. En caso de una entrega supletoria nos reservamos una validación de un aprovechamiento adecuado para el tiempo de uso hasta el momento.

Estas condiciones de garantía entran en vigor a partir del 01/01/2019 para aparatos comprados en un país de la Unión Europea, incluso si se lo utiliza en el exterior. Estas condiciones de garantía no tienen efecto sobre el derecho legal de garantía.

Indicaciones adicionales

Nos reservamos el derecho de realizar cambios técnicos

Estos productos son "Made in Germany".

Encontrará otros productos y accesorios de SOLAMAGIC® en:

www.SOLAMAGIC.com

Tenga en cuenta el siguiente vocabulario en el anexo:

Anexo 1: Datos técnicos

0	Tipo de aparato	6	Dimensiones longitud x ancho x altura (mm)
1	Capacidad del aparato (W)	7	Peso (kg)
2	Conexión de corriente	8	Vida útil media (h)
3	Tipo de protección	9	Distancia mínima a la superficie irradiada (mm)
4	Clase de protección	10	Distancia mínima a la pared (mm)
5	Indicaciones
