MANUALE UTENTE Z1 Solamagic

Istruzioni per l'uso e il montaggio

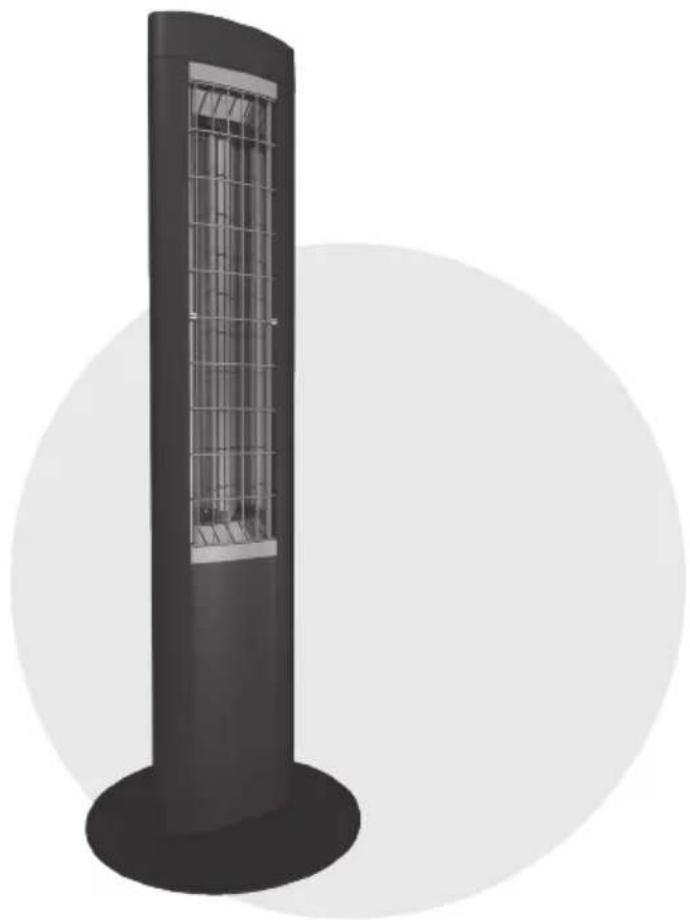

Z1 Stufetta a infrarossi da pavimento 1400W, IP 24

(IR 54001)

Indice

Istruzioni per la sicurezza e l'utilizzo 97

Dotazione di fornitura .....98

Messa in servizio....99

Comando....100

Programmazione ....101

Indicazioni per la pulizia ....102

Condizioni di garanzia 103

Indicazioni supplementari....104

Allegati

- Allegato 1:

Datitecnici

AX

Istruzioni per la sicurezza e l'utilizzo

Si prega di attenersi alle seguenti indicazioni:

Leggere accuratamente le istruzioni per l'uso prima del montaggio e conservarle.

Questo apparecchio da riscaldamento è destinato all'uso in ambienti esterni da parte di persone adulte. Non è pensato per creare una piacevole temperatura in ambienti interni.

I bambini non devono giocare con l'apparecchio da riscaldamento. L'apparecchio deve essere tenuto fuori della portata dei bambini con meno di 3 anni, a meno che non siano costantemente controllati. I bambini di età inferiore agli 8 anni non devono accendere e spegnere l'apparecchio, inserire la spina nella presa, pulire il dispositivo né eseguire interventi di manutenzione.

Attenzione - Alcune parti del prodotto possono diventare estremamente calde e causare ustioni. È richiesta particolare attenzione in presenza di bambini e persone che necessitano di protezione.

• Quando ci si appresta a effettuare degli interventi è assolutamente necessario togliere tensione all'impianto (ESTARRE LA SPINA DI RETE, DISCONNETTERE LA PROTEZIONE). Collegare il riscaldamento soltanto se tutte le linee sono state collegate completamente.
• L'apparecchio da riscaldamento deve disporre di una protezione da almeno 16 A (lenta).
• Non posizionare la stufetta nelle vicinanze di tende o materiali infiammabili, conformemente a VDE 0100 parte 559.
• L'apparecchio è conforme al grado di protezione IP 24 se tutte le connessioni (spina dell'apparecchio, spina dei componenti aggiuntivi) sono inserite ed è omologato per l'utilizzo in ambienti esterni.
• Mai lasciare l'apparecchio acceso se non è presente una persona.
• Mai coprire l'apparecchio quando è in funzione o ancora caldo - pericolo di incendio.
• Per regolare la direzione di irraggiamento è necessario spegnere l'apparecchio e lasciarlo raffreddare.
• Non guardare la lampada alogena a IR direttamente, a lungo e da distanza ravvicinata.
• Le lampade alogene a IR sono sensibili al contatto diretto con la pelle (non toccarle con le dita). È possibile rimuovere le tracce di grasso o di sporco con un panno intriso di alcol.
• Per garantire la durata di vita della lampada alogena a IR queste deve essere protetta da vibrazioni, urti e da sostanze dannose come ad es. acidi, ammoni-

aca, polvere di cemento ecc.

• La lampada alogena a IR deve essere protetta dalle sollecitazioni meccaniche e deve essere sostituita quando risultano visibili delle colorazioni anomale (punti scuri, deformazioni) o si ottiene la durata nominale.
• Componenti danneggiati dell'apparecchio, quali cavo di collegamento alla rete, pulsante a bascula o elemento riscaldante, devono essere sostituiti immediatamente. L'apparecchio deve essere immediatamente smontato e conservato all'asciutto.
• I lavori di riparazione (sostituzione di un cavo di alimentazione difettoso, di una lampada alogena difettosa o simili) devono essere eseguiti soltanto dal servizio clienti della ditta produttrice o da un rivenditore autorizzato.
• Gli interventi di pulizia e di manutenzione devono essere effettuati esclusivamente da persone adulte con sufficienti conoscenze tecniche.

Dotazione di fornitura

• Apparecchio ad IR da pavimento
• Base
• Sacchetto con materiale di montaggio per la base
• Istruzioni per l'uso e il montaggio

Messa in servizio

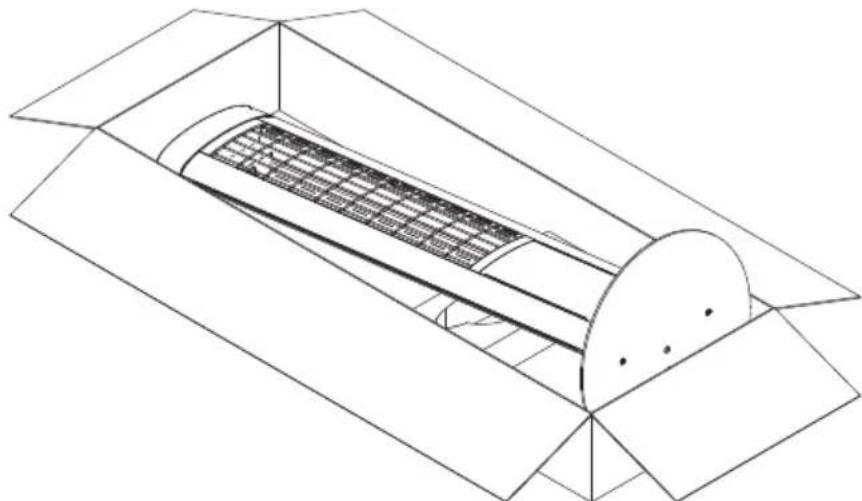

Montaggio della base

• Estrarre il radiatore termico e la base d'appoggio dalla confezione.
• Rimuovere dal radiatore termico i due elementi in materiale espanso e riporne uno nella confezione, come illustrato in figura.
• Riporre il radiatore termico nella confezione.

• Posizionare la base d'appoggio sull'estremità del radiatore termico nella confezione e orientare i fori di fissaggio sulla filettatura del radiatore.
• Fissare la base d'appoggio con le tre viti fornite in dotazione e avvitare con la chiave per esagono incassato. Per applicare la terza vite, girare il radiatore termico nella confezione.

Indicazioni per l'installazione

Attenzione: rimuovere completamente il blocco di trasporto nel riflettore.

• Accertarsi che il campo di irraggiamento dell'apparecchio a IR da pavimento non sia orientato verso la presa di corrente. In caso contrario si dovrà asso-lutamente provvedere a evitare che durante il funzionamento della stufetta la presa si riscaldi sopra i 70°C.
• Posizionare la stufetta su fondo piano e liscio.
• Mantenere una distanza di sicurezza di almeno 70 cm dalla superficie irradiata
• L'apparecchio IR da pavimento deve essere utilizzato esclusivamente in posizione verticale.

Comando

• NOTA: Il blocco per il trasporto nel riflettore deve essere completamente rimosso.
• NOTA: l'apparecchio è dotato di spegnimento elettronico di sicurezza che si attiva in caso di posizione di funzionamento anomala.

- L'apparecchio è già programmato di fabbrica per la posizione di funzionamento (verticale) e senza spegnimento temporizzato.

- Il comando dell'apparecchio viene confermato da segnali acustici. La percezione dell'effetto riscaldamento è ritardata.

- Inserire la spina del dispositivo nella presa dell'installazione domestica e accendere l'interruttore dell'installazione domestica.

Accensione /

spegnimento: l'apparecchio si accende o si spegne premendo brevemente il pulsate posto sull'apparecchio stesso e a seconda della programmazione di spegnimento effettuata segue:

• un singolo segnale acustico
  → riscaldamento senza disinserimento temporizzato
  • 2 segnali acustici - funzionamento per 30 minuti
  • 3 segnali acustici - funzionamento per 60 minuti
  • 4 segnali acustici - funzionamento per 90 minuti

Tempi di

riscaldamento

brevi:

premendo due volte il pulsante sull'apparecchio (segnale acustico) la stufetta si accende per 5 minuti, trascorsi i quali si spegne automaticamente.

Programmazione

posizionare verticalmente l'apparecchio su fondo piano e collegarlo alla rete elettrica.

Importante: l'avvio della programmazione è possibile solo per 180 secondi dopo il collegamento alla rete elettrica.

Attivazione della program- mazione:

Premere per 5 secondi il pulsante dell'apparecchio fino a quando viene emesso un segnale acustico lungo (2 s). Qualora si odano tre brevi segnali acustici in sequenza, questo significa che l'apparecchio è al di fuori del punto zero appena definito.

Programmazione del punto zero:

premere nuovamente il pulsante sull'apparecchio per 2 secondi e poi rilasciarlo. Segue un segnale acustico lungo (2 s).

Programmazione di uno spegnimento temporizzato:

è possibile programmare uno spegnimento temporizzato a 30,60 o 90 minuti.

Prima doppia pressione sul pulsante → 30 minuti → 2 segnali acustici

Seconda doppia pressione sul pulsante → 60 minuti → 3 segnali acustici

Terza doppia pressione sul pulsante → 90 minuti → 4 segnali acustici

Quarta doppia pressione sul pulsante → nessuno spegnimento temporizzato → un segnale acustico

Terminere della pulsante dell'apparecchio per 5 secondi, segue un program- segnale acustico lungo (2 s). mazione:

Indicazioni per la pulizia

• Disconnettere l'apparecchio dalla rete elettrica.
  • Lasciare raffreddare l'involucro.
  • Passare l'involucro con un panno morbido inumidito, senza impiegare detergenti.

Mai spruzzare l'apparecchio con dei liquidi o immergervelo.

L'eventuale viraggio del colore della grata di protezione sotto l'effetto del calore è il risultato di processi fisici naturali e non costituisce un difetto.

Condizioni di garanzia convenzionale - Apparecchi Z1

Sui presenti apparecchi viene concessa una garanzia convenzionale alle seguenti condizioni:

1. Sulla scorta delle seguenti regolamentazioni eliminiamo senza costo alcuno i danni o i vizi dell'apparecchio che siano provatamente riconducibili a un difetto di fabbrica, ammesso che questi ci vengano notificati immediatamente dopo il loro riscontro sul prodotto ed entro 2 anni dalla fornitura al cliente finale. La durata della garanzia relativa alla lampada a IR è pari a 12 mesi con un massimo di 5000 ore di esercizio entro questo periodo. Non siamo tenuti a fornire interventi in garanzia per scostamenti minimi dalle caratteristiche nominali che non siano rilevanti ai fini del valore e dell'idoneità all'uso dell'apparecchio oppure per danni dovuti a condizioni ambientali fuori dalla norma o a condizioni di funzionamento inappropriate. La garanzia non è valida nel caso in cui eventuali danni o difetti all'apparecchio sono da ricondurre a un montaggio errato o alla mancata osservanza delle istruzioni.
2. L'intervento in garanzia viene espletato, a nostra discrezione, con la riparazione gratuita degli apparecchi difettosi oppure con la sostituzione mediante apparecchi in perfette condizioni. Gli apparecchi per i quali si richiede l'intervento in virtù della presente garanzia convenzionale devono essere consegnati o spediti al produttore o a un punto di assistenza convenzionato. In caso di spedizione il rischio del trasporto è a carico del mittente. Le spese di spedizione, di trasporto, i pedaggi e i costi di lavoro del cliente finale non vengono rimborsati. Allegare sempre il documento comprovante l'acquisto provvisto di relativa data o della data di consegna e una descrizione dettagliata del difetto. Gli apparecchi sostituiti diventano di nostra proprietà.
3. Il diritto alla garanzia si estingue qualora siano state effettuate riparazioni o interventi da parte di persone non da noi autorizzate, oppure nel caso in cui nei nostri apparecchi siano stati montati pezzi di ricambio, componenti supplementari o accessori non originali che abbiano causato un difetto. Quanto sopra vale anche nel caso in cui la targhetta identificativa o il numero di serie dell'apparecchio siano stati cancellati o resi illeggibili.
4. Sono esclusi dalla presente garanzia i danni o i difetti dovuti a collegamento non conforme alle norme, utilizzo inappropriato, danni meccanici - in particolare alla lampada alogena a IR - e alla mancata osservanza delle prescrizioni di montaggio e delle istruzioni per l'uso. L'azienda non si assume alcuna responsabilità per i danni consequenziali.
5. Gli interventi in garanzia non comportano il prolungamento della durata della garanzia convenzionale né segnano l'inizio di un nuovo periodo di garanzia.

Il periodo di garanzia per i pezzi di ricambio montati sugli apparecchi termina contestualmente alla scadenza di quella per l'intero apparecchio. Qualora un danno o un difetto non possa essere eliminato, in caso di rifiuto da parte nostra di effettuare il ripristino o se questo si protraesse per tempi non accettabili, su richiesta del cliente finale viene fornito gratuitamente un prodotto equivalente in sostituzione. In caso di fornitura in sostituzione ci riserviamo il diritto di addebitare una congrua cifra per il periodo di utilizzo di cui il cliente ha fruito.

Le presenti condizioni di garanzia convenzionale hanno validità a far data dal 1-1-2019 per gli apparecchi acquistati in uno dei paesi dell'Unione europea, anche se questi vengono utilizzati all'estero. Le condizioni di garanzia convenzionale non hanno alcun influsso sul diritto alla garanzia legale.

Indicazioni supplementari

Ci riserviamo la facoltà di effettuare modifiche tecniche.

I presenti prodotti sono „Made in Germany“.

Troverete ulteriori prodotti SOLAMAGIC® e accessori al seguente indirizzo web:

www.SOLAMAGIC.com

Si prega di notare quanto segue vocabolario nelle note:

Appendice 1: Dati tecnici

0	Modello	6	Dimensioni Lunghezza x Larghezza x Altezza (mm)
1	Potenza apparecchio (W)	7	Peso (kg)
2	Allacciamento elettrico	8	Durata media di vita (h)
3	Grado di protezione	9	Distanza minima dalla superficie irraggiata (mm)
4	Classe di isolamento	10	Distanza minima dalla parete (mm)
5	Marcatura
