BRUKSANVISNING Z1 Solamagic

Leveringsomvang....14

Z1 Stående infrarød varmeovn 1400W, IP 24

(IR 54001)

Innhold

Programmering av en tidsutkobling:

Du kan programmere en tidsutkobling etter 30, 60 eller 90 minutter.

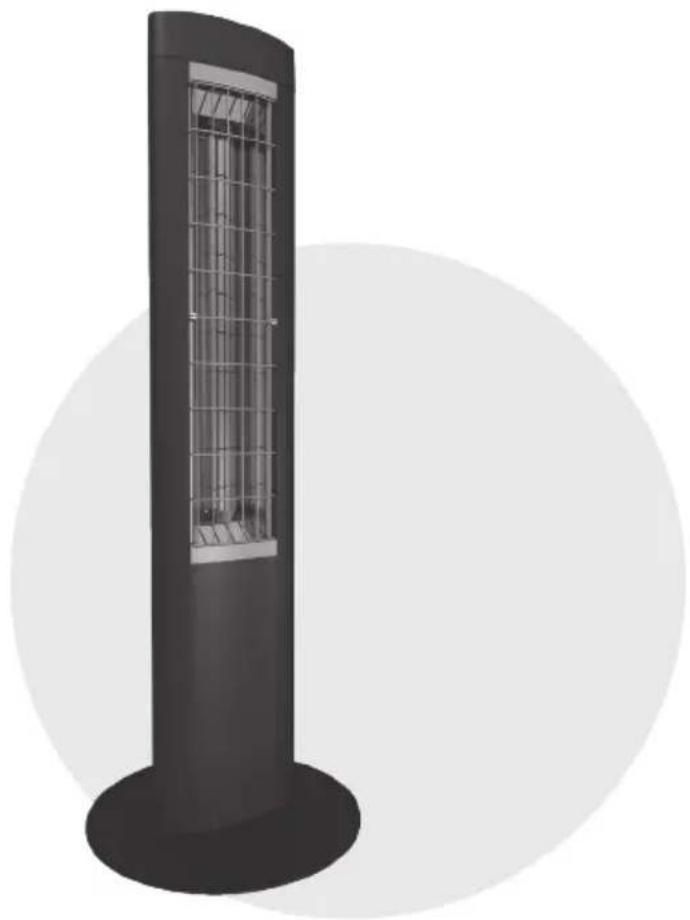

Z1 Fristående IR-värmeaggregat 1400W, IP 24

(IR 54001)

Innehållsförteckning

Säkerhets- och användningsinformation ....49

Leveransomfattning....50

Idrifttagande....51

Drift....52

Programmering....53

Rengöringsinformation ....54

Garantivillkor....55

Kompletterande information ....56

Bilagor

- Bilaga 1:

Tekniskadata

AX

Säkerhets- och användningsinformation

Beakta följande information:

Läs bruksanvisningen noga före monteringen och spara den för senare användning.

Värmeaggregatet är avsett för användning utomhus av vuxna personer. Det är inte avsett för uppvärmning inomhus.

Barn får inte leka med värmeaggregatet. Barn under 3 år får endast uppehålla sig i närheten under uppsikt. Barn under 8 år får inte slå på och stänga av aggregatet, inte sätta i kontakten i eluttaget, inte rengöra aggregatet och inte utföra underhållsarbeten.

Varning – vissa delar av produkten kan bli mycket varma och orsaka brännskador. Var särskilt försiktig i närheten av barn och personer med särskilda skyddsbehov.

• Koppla alltid elsystemet spänningsfritt inför alla arbeten (lossa elkontakten, stäng av säkringen). Tillkoppla inte värmeaggregatet förrän alla ledningsanslutningar är monterade.
  • Värmeaggregatet måste säkras med minst 16 A (trög).
• Värmeaggregatet får inte placeras i närheten av gardiner eller brännbara föremål i enlighet med VDE 0100 del 559.
• Aggregatet uppfyller kapslingsklass IP 24 när alla kontakter (aggregatkontakter, kontakter för utbyggnadskomponenter) är anslutna och är godkänt för användning utomhus.
• Låt aldrig aggregatet vara på utan uppsikt.
• Täck inte över aggregatet när det är på eller är varmt – brandrisk.
• Stäng av och låt aggregatet svalna innan strålningsriktningen ändras.
• Titta aldrig rakt in i IR-halogenlamporna under längre tid eller nära när de är i drift.
• IR-halogenlamporna är känsliga för direkt hudkontakt (vidrör dem inte med fingrarna). Ta bort fett eller annat smuts med en trasa fuktad med alkohol.
• För att säkerställa en lång livslängd för IR-halogenlampan ska den skyddas mot vibrationer, stötar och skadliga ämnen som t.ex. syra, cementdamm, etc.
• Skydda IR-halogenlampan mot mekaniska påfrestningar. De måste bytas ut om missfärgning (mörka fläckar, deformationer) är synliga eller märk liv upp-nås

• Skadade aggregatdelar som t.ex. anslutningsledning, omkopplare eller värmelampor måste bytas. Aggregatet måste genast demonteras och förvaras torrt.

• Reparationsarbeten (byte av en defekt anslutningsledning eller en defekt värmelampa eller liknande) får endast utföras av tillverkarens kundservice eller en auktoriserad återförsäljare.

• Rengörings- och underhållsarbeten får endast utföras av vuxna med tillräcklig fackkunskap.

Leveransomfattning

• Fristående IR-värmeaggregat
- Sockel
- Påse med delar för sockelmontering
• Monterings- och bruksanvisning

Idrifttagande

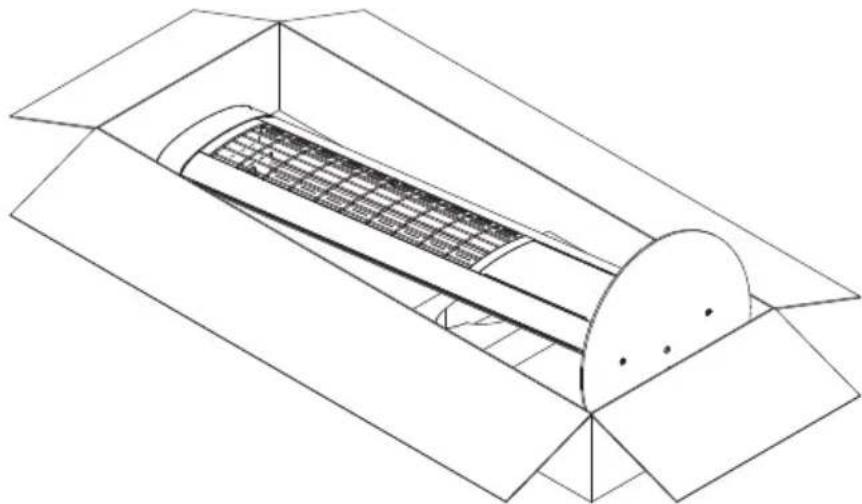

Sockelmontering

• Ta ur enheten och sockelplattan ur förpackningen.
- Ta av båda skumplastskydden av enheten och lägg tillbaka ett i förpackningen enligt bilden.
• Lägg tillbaka venheten i kartongen.

• Ställ sockelplattan av enheten fotände i kartongen och rikta in fästhålen till gängan i enheten.
• Skruva på sockelplattan med de tre medlevererade skruvarna och insexkantnyckeln. För att skruva på den tredje skruven: vänd enheten i kartongen.

Uppställningsinformation

Observera: Ta bort transportlåset i reflektorn helt.

• Kontrollera att strålningsfältet från det fristående IR-värmeaggregatet inte är riktat mot eluttaget. Kontrollera i annat fall att eluttaget inte kan värmas upp till över 70 °C i strålningsdrift.
• Placera värmeaggregatet på ett jämnt underlag.
• Kontrollera att säkerhetsavståndet är minst 70 cm till ytan som strålningen träffar
• Det fristående IR-värmeaggregatet får endast användas när det står upprätt.

01/2020

Drift

• INFORMATION: Transportlåset i reflektorn måste tas bort helt.
- INFORMATION: Aggregatet har en elektronisk säkerhetsfränkoppling som utlöses i felaktiga driftlägen.

- Aggregatet är programmerat från fabrik på driftläget (stående upprätt) och utan tidsfränkoppling.

- Manövrering av aggregatet bekräftas med akustiska signaler. Värmeeffekten ändras med fördröjning.

- Sätt i enhetens kontakt i uttaget på husinstallationen och slå på husinstallationsbrytaren.

Slå på

stänga av:

Tryck på aggregatknappen för att slå på och stänga av aggregatet. Enligt programmeringen av frånkopplingstiden sker följande:

• 1 ljudsignal → Värmedrift utan tidsfränkoppling
• 2 ljudsignaler - 30 minuters drifttid
• 3 ljudsignaler - 60 minuters drifttid
• 4 ljudsignaler - 90 minuters drifttid

Korttidsupp-

värmning: Dubbelklicka på aggregatknappen (ljudsignal) för att slå på värmeaggregatet i 5 minuter. Avstängning sker automatiskt.

Programmering

Ställ upp aggregatet på ett jämnt underlag och anslut det till elnätet.

Viktigt: Det går endast att starta programmering under de första 180 sekunderna efter att aggregatet har anslutits till elnätet!

Aktivera program- mering:

Håll in aggregatknappen i 5 sekunder tills en längre ljudsignal (2 sek) hörs.

Om tre korta ljudsignaler följer, är aggregatet inte i det tidigare definierade utgångsläget.

Programmering av utgångsläget:

Håll in aggregatknappen i 2 sekunder och släpp den därefter. En längre ljudsignal (2 sek) hörs.

Det går att programmera en tidsfränkoppling efter 30, 60 eller 90 minuter.

Ett dubbelklick → 30 minuter → 2 Ljudsignaler

Två dubbelklick → 60 minuter → 3 Ljudsignaler

Tre dubbelklick → 90 minuter → 4 Ljudsignaler

Fyra dubbelklick → Ingen tidsfrånkoppling → 1 ljudsignal

Avsluta program- mering:

Håll därefter in aggregatknappen i 5 sekunder. En lång ljudsignal (2 sek) ljuder.

Rengöringsinformation

• Fränkoppla värmeaggregatet från elnätet.
• Låt kåpan svalna.
• Torka kåpan med en fuktig, mjuk trasa utan rengöringsmedel.

Dränk aldrig värmeaggregatet i vätska och spruta aldrig på det.

Skyddsgallret kan eventuellt missfärgas på grund av värmen. Detta är helt normalt och inget fabrikationsfel.

Garantivillkor

Z1-aggregat

För dessa enheter lämnar vi garanti enligt nedanstående villkor:

1. Vi åtgärdar skador eller brister på produkten utan kostnad enligt följande regler. Skadorna eller bristerna ska bevisligen bero på ett fabrikationsfel och ska anmälas utan fördröjning efter att de fastställts och senast inom 2 år efter leveransen till slutkunden. Garantitiden för värmelamporna är 12 månader med max. 5 000 drifttimmar under denna tid. Garantin omfattar inte mindre avvikelser från de beskrivna egenskaperna och som är obetydliga för användningen av aggregatet. Garantin omfattar inte heller skador på grund av typiska miljöförhållanden eller felaktiga driftförhållanden.

Garantin omfattar inte heller skador eller brister på aggregatet på grund av felaktig montering eller underlåtelse att följa bruksanvisningen.

1. Vi förbehåller oss rätten att utan kostnad reparera bristfälliga produkter eller ersätta dem med fungerande produkter. Produkter som uppfyller villkoren för garantianspråk ska överlämnas eller skickas till tillverkaren eller en auktoriserad återförsäljare. Risken för transporten åligger avsändaren. Frakt-, transport-, väg- och arbetskostnader för slutkunden ersätts inte. Kvitto med inköps- och/eller leveransdatum samt en detaljerad felbeskrivning ska uppvisas. Äganderätten till ersatta produkter tillfaller oss.

2. Garantin gäller inte om reparationer eller ingrepp utförts av personer som inte är auktoriserade av oss eller om våra produkter utrustas med reservdelar, kompletterings- eller tillbehörsdelar som inte är originaldelar och har orsakat defekten. Detsamma gäller om typskylten eller produktnumret har tagits bort eller gjorts oläslig.

3. Garantin gäller inte heller om skador eller bristerna beror på felaktig anslutning, felaktig hantering, mekaniska skador och då särskilt på värmelamporna samt om monteringsanvisningar och bruksanvisningar inte beaktats. Garantin omfattar inte följdskador.

4. Garantiarbeten förlänger inte garantitiden och inte heller innebär de att en ny garantifrist inleds. Garantifristen för monterade reservdelar går ut samtidigt som garantifristen för hela produkten. Om skador eller brister inte kan åtgärdas eller om en förbättring nekas från vår sida eller försenas orimligt, kan slutkunden begära leverans av en likvärdig produkt. Vid ersättningsleverans förbehåller vi oss rätten för ett rimligt tillgodoräknande av användningstiden för användningen fram till detta tillfälle.

Dessa garantivillkor gäller fr.o.m. 2019-01-01 för produkter som sålts i ett EU-land, även då de används utomlands. Garantivillkoren påverkar inte lagstadgade garantianspråk.

Kompletterande information

Med förbehåll för tekniska ändringar.

Tillverkad i Tyskland.

Fler produkter från SOLAMAGIC® och tillbehör finns här:

www.SOLAMAGIC.com

Beakta följande begrepp i bilagan:

Bilaga 1: Tekniska data

0	Aggregattyp	6	Mått längd x bredd x höjd (mm)
1	Effekt (W)	7	Vikt (kg)
2	Elanslutning	8	Medellivslängd (h)
3	Kapslingsklass	9	Min. avstånd till ytan som strålnningen träffar (mm)
4	Skyddsklass	10	Min. avstånd till vägg (mm)
5	Symboler
