Obrigado por adquirir um produto Panasonic

ÍNDICE

PRECAUÇÕES DE

SEGURANÇA

62\~63

PAINEL DE CONTROLO

64\~68

UNIDADE INTERIOR

69

RESOLUÇÃO DE

PROBLEMAS

70

INFORMAÇÃO

71

NOTA

As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fi ns de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Temperatura de saída da água (°C)		Interior
AQUECIMENTO	Máx. 55
	Mín. 25
ARREFECIMENTO	Máx. 20
	Mín. 5

Temperatura ambiente (°C)		Exterior
AQUECIMENTO	Máx. 35
	Mín. -20
ARREFECIMENTO	Máx. 43
	Mín. 16

ATENÇÃO : Quando a temperatura

exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer signifi cativamente e a unidade exterior poderá parar para controlo de protecção.

A unidade irá rearmar automaticamente após um pequeno período de tempo, logo que a temperatura exterior volte aos seus limites.

PRECAUÇÕES DE SEGURANÇA

• Bomba de calor ar-água Panasonic é um sistema de divisão que consiste apenas numa unidade interior e numa unidade exterior. Este sistema concebido para combinação com a Unidade Reservatório Panasonic. No caso de estar a ser utilizada uma unidade reservatório que não seja Panasonic com o Sistema de Bomba de calor ar-água Panasonic, a Panasonic não pode garantir nem um bom funcionamento nem fi abilidade do sistema.
• Este manual descreve como deve funcionar o sistema de bomba de calor apenas entre a unidade interior e exterior.
• Outras operações como reservatório de água, radiador, controlador térmico externo e sistema sob o pavimento, por favor consulte os respectivos manuais de funcionamento do fabricante.

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classifi cadas com os seguintes símbolos:

Este símbolo indica uma acção PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

AVISO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Consulte um vendedor autorizado ou um técnico sobre limpeza das peças internas, reparação, instalação, montagem e desmontagem da unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio.

Confi rme junto de um revendedor autorizado ou especialista na utilização do tipo de refrigerante especificado. O uso de um refrigerante que não o especificado pode provocar danos no produto, explosões e lesões, etc.

Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não introduza os seus dedos ou outros objectos na unidade interior ou na unidade exterior, as peças móveis podem provocar lesões.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico.

AVISO
UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.
	Não instale a unidade interior no exterior. É concebida apenas para a instalação em interior.
FONTE DE ALIMENTAÇÃO
	Não utilize um cabo modifi cada, com união, com extensão ou não especifici cada para evitar o sobreaquecimento e incêndio.
	Para prevenir sobreaquecimento, incêndio ou choque eléctrico:• Não partilhe a mesma tomada eléctrica com outro equipamento.• Não utilize com mãos molhadas.• Não dobre demasiado o cabo de alimentação.
	Se o cabo de alimentação estiver danifi cada, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualifi cada para evitar situações de perigo.
	Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recomendado que verifi que o funcionamento do RCCB após a instalação e periodicamente após reparação ou manutenção por um fornecedor autorizado, para assegurar que está em boas condições de funcionamento. De outra forma, pode provocar choque eléctrico ou incêndio em caso de avaria.
	É fortemente recomendada a instalação do Dispositivo de Corrente Residual (RCD) para evitar choque eléctrico ou incêndio.
	Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a fi cha da tomada ou desligue o interruptor da alimentação e o disjuntor.(Risco de fumo/incêndio/choque eléctrico)Exemplos de anomalia/avaria• O RCCB desliga-se sozinho.• Cheiro a queimado, ruído anómalo ou vibração durante o uso da unidade.• Água quente a sair da unidade.Contacte imediatamente o revendedor local para fi ns de manutenção/reparação.
	É recomendado usar luvas durante a reparação ou manutenção para evitar perigos.
	Este equipamento deve ter ligação terra para evitar choque eléctrico ou incêndio.
	Evitar choque eléctrico ao desligar a fonte de alimentação quando:- Antes da limpeza ou manutenção.- Não utilização prolongada.
	Este aparelho destina-se a múltiplas utilizações.Todos os circuitos eléctricos devem ser desligados antes de aceder a qualquer terminal na unidade interior, para evitar choque eléctrico, queimaduras ou lesões fatais.

		CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não lave a unidade interior com água, benzina, diluente ou pó áspero.
	Não instale a unidade perto de equipamento combustível ou numa casa-de-banho. Pode provocar choque eléctrico ou incêndio.
	Não tocar no tubo de descarga de água na unidade interior durante o funcionamento.
	Não coloque nada em cima ou por baixo da unidade.
	Não toque na rebarba de alumínio afiada, as peças afiadas podem provocar lesões.
	Não utilize o sistema durante a esterilização para evitar queimaduras ou sobreaquecimento durante o duche.
	Certifi que-se que o tubo de drenagem está ligado adequadamente. De contrário, pode ocorrer fuga.
	Após longo período de uso, certifi que-se que a armação da instalação não está deteriorada para evitar que a unidade caia.
	Os ajustes do campo da função de esterilização devem ser confi gurados pelo vendedor autorizado, de acordo com as leis e regulamentos locais.
PAINEL DE CONTROLO
	Não deixe que o painel de controlo se molhe. Pode provocar choque eléctrico ou incêndio.
	Não prima os botões do painel de controlo com objectos duros e pontiagudos. Pode danifi car a unidade.
	Não lave o painel de controlo com água, benzina, diluente ou pó abrasivo.
	Não inspeccione ou repare o painel de controlo por conta própria. Consulte o revendedor autorizado. Pode provocar danos se for mal tratado.

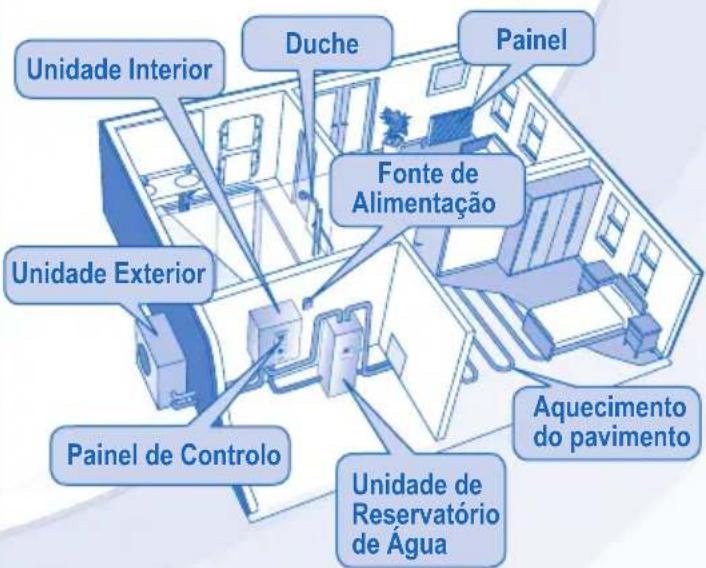

Unidade Interior Duche Painel Fonte de Alimentação Unidade Exterior Painel de Controlo Aquecimento do pavimento Unidade de Reservatório de Água

PAINEL DE CONTROLO

• Algumas funções descritas neste manual podem não ser aplicáveis à sua unidade.
• Consulte o seu fornecedor autorizado mais próximo para mais informações.
• Para um funcionamento normal, os botões RESET, FORCE e SERVICE não estão disponíveis.

1.898 J 898 1.898 J 898 OK

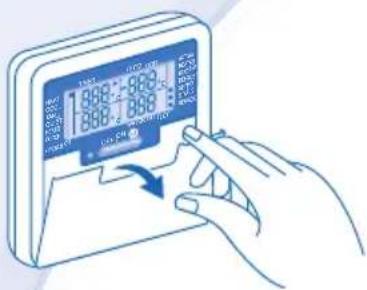

Abra a tampa para selecção de botões.

a b c d e f g h 1 6 5 10 3 4 8 7 TIME OUTDOOR 3°C 35°C ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE OFF/ON OFFSET MODE STATUS CHECK HEATER SEARCH ERROR RESET QUIET SELECT CANCEL OFFSET/CLOCK

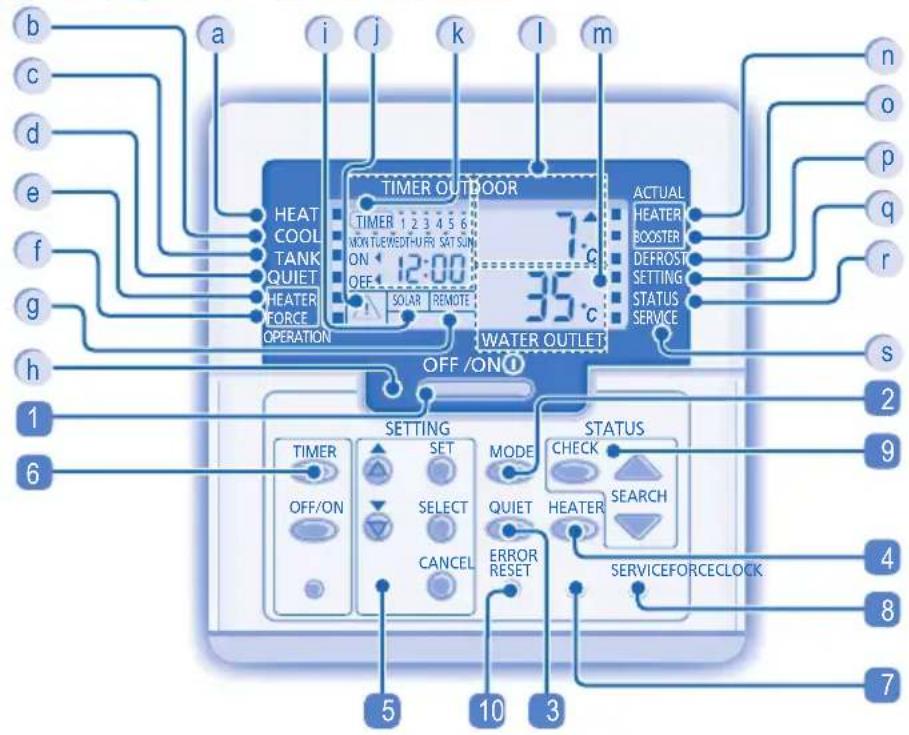

ECRÃ DO PAINEL DE CONTROLO

a Indicador ON/OFF (ligar/desligar) do Modo Aquecimento
b Indicador ON/OFF (ligar/desligar) do Modo Arrefecimento
c Indicador de Modo de Depósito
d Indicador de Modo Silencioso
e Indicador do Estado Activado/Desactivado do Aquecedor de Reserva
f Indicador ON/OFF (ligar/desligar) do Pedido de Aquecedor Forçado
g Ecrã do Controlador Térmico Externo Ligado
h LED de funcionamento
i Ecrã solar
j Indicador de Cuidado (Temperatura do depósito acima dos 60°C)

BOTÃO DO PAINEL DE CONTROLO

1 Botão OFF/ON (DESLIGADO/LIGADO)
2 Botão do Modo Funcionamento
3 Botão Funcionamento Silencioso
4 Botão de Activação do Aquecedor de Reserva da Unidade Interior
5 Botões do Modo Defi nição do Sistema

PREPARAÇÃO DO PAINEL DE CONTROLO

Confi gurar o dia e hora actuais

1. Prima CLOCK
2. Prima ou para defi nir o dia actual.
3. Prima SET para confi rmar.
4. Repetir os passos 2 e 3 para confi gurar a hora actual.

k Ecrã da Confi guração do Temporizador / Relógio
I Visor da Temperatura Ambiente Exterior
m Visor da Temperatura de Saída da Água
n Indicador (LIGAR/DESLIGAR) Actual do Aquecedor de Apoio
o Indicador (LIGAR/DESLIGAR) Actual do Aquecedor de Reforço
p Indicador LIGAR/DESLIGAR de Operação de Descongelamento de Sistema
q Indicador ON/OFF (ligar/desligar) do Modo Defi nição do Sistema
Indicador ON/OFF (ligar/desligar) do Modo de Verifi cação do Estado do Sistema
s Indicador LIGAR/DESLIGAR do Modo de Serviço do Sistema

6 Botão de Confi guração do Temporizador de Grupo
7 Botão de Modo Aquecedor Forçado
8 Botão de Modo de Serviço do Sistema
9 Botões do Modo Verifi cação do Estado do Sistema
10 Botão de Reiniciar Erro

Notas:

• O dia actual e hora necessitam ser confi gurados quando:
• A energia é ligada pela primeira vez.
• Após ter passado algum tempo desde a última vez que a energia foi ligada.
• A hora actual que foi defi nida será a hora padrão para todas as operações de Temporizador.

CONFIGURAR AS FUNÇÕES ESPECIAIS

• Após a instalação inicial, você pode ajustar as configurações manualmente. A configuração inicial mantém-se activa até o utilizador a mudar.
• O painel de controlo pode ser utilizado para múltiplas instalações. Algumas funções podem não ser aplicáveis à sua unidade.
• Certifique-se de que o LED de funcionamento está desligado (OFF) antes da configuração.

1. Prima e simultaneamente durante 5 segundos para entrar no modo especial de configuração. O indicador "SETTING" (configuração) e "STATUS" (estado) está ligado (ON).
2. Prima ou para procurar funções.
3. Prima SELECT para entrar na função.
4. Prima ou para activar a função SIM ou desactivar NÃO, ou configure outras opções.
5. Prima SET para confi rmar.

Confi gurar Ecrã do Painel de Controlo

1	ro oí	con	Controlador Térmico Externo (SIM / NÃO)Para confi gurar a ligação do controlador térmico externo.
2	HEATER	CAP	Seleção de Capacidade de Aquecedor de Apoio Interior (3kW / 6kW / 9kW)Para reduzir a potência do aquecedor sempre que for desnecessária. As opções variam consoante o modelo.
3	Ant.	FrE	Função de Prevenção de Congelamento do Sistema de Água (SIM / NÃO)Para activar ou desactivar a função de prevenção de congelamento do sistema de água quando a unidade estiver DESLIGADA.
4	TANK	con	Ligação do Reservatório (SIM / NÃO)Para confi gurar a ligação do reservatório.Nota: Se seleccionar “Ligação do depósito” para “NÃO”, Configuração 5 ~ 14 é ultrapassada.
5	SOLAR	Pry	Prioridade solar (SIM / NÃO)Para seleccionar a função solar para aquecimento do depósito de água.
6	COOL	Pry	Prioridade de Refrigeração (SIM / NÃO)Para escolher o arrefecimento da divisão como prioridade durante o modo de FRIO + DEPÓSITO.Se seleccionar “Prioridade de refrigeração” para “SIM”, a Configuração 8 ~ 9 é irrelevante para o modo REFRIGERAÇÃO + DEPÓSITO.
7	HEAT	Pry	Prioridade de Aquecimento (SIM / NÃO)Para escolher o aquecimento da divisão como prioridade durante o modo de CALOR + DEPÓSITO.Nota: Se seleccionar “Prioridade de aquecimento” para “SIM”, a Configuração 8 ~ 9 é irrelevante para o modo HEAT (CALOR) + TANK (DEPÓSITO).
8	COOL/HEAT	int	Confi guração de Intervalo de operação de Aquecimento / RefrigeraçãoPara configurar o temporizador para modo Refrigeração ou Calor durante o modo de REFRIGERAÇÃO + DEPÓSITO ou modo CALOR + DEPÓSITO (0,5horas ~ 10 horas). Se tanto “Prioridade de aquecimento” e “Prioridade de refrigeração” forem “SIM”, a Configuração 8 ~ 9 são ultrapassadas.
9	TANK	int	Confi guração do Intervalo de Aquecer o ReservatórioPara configurar o temporizador para Depósito durante o modo de COOL (REFRIGERAÇÃO) + TANK (DEPÓSITO) ou modo HEAT (CALOR) + TANK (DEPÓSITO) (5 minutos ~1 hora e 35 minutos).
10	BOOSTER	htr	Função de Aquecedor Reforçado (SIM / NÃO)Para activar ou desactivar a função de aquecedor reforçado do depósitoNota: Se escolher que a “Função de aquecedor reforçado” é “NÃO”, então a Configuração 11 é ultrapassada.
11	BOOSTER	dly	Confi guração da Hora de Atraso do Aquecedor PropulsionadorPara configurar o atraso do temporizador do aquecedor propulsionador para ON (ligado) se a temperatura do reservatório não for alcançada (20 minutos ~ 1 hora 35 minutos).

- Não utilize o sistema durante a esterilização para evitar queimaduras ou sobreaquecimento durante o duche. - Os ajustes do campo da função de esterilização devem ser configurados pelo vendedor autorizado, de acordo com as leis e regulamentos locais.

12	5t rL	Fun	Esterilização (SIM / NÃO)Para confi gurar a esterilização, se necessário.Nota: Se seleccionar "Esterilização" para "NÃO", Configuração 13 ~ 15 é ultrapassada.Confi guração da Hora & Dia da EsterilizaçãoPara configurar o temporizador para esterilização (apenas uma vez por semana, irá operar mesmo em estado de pausa).
13	5tr
14	5t rL	bo i	Defi nir Temperatura de EsterilizaçãoDefi nir a temperatura para a função de esterilização (40°C ~ 75°C).
15	5tr	oPr	Hora Continua de EsterilizaçãoConfigurar o temporizador para manter a temperatura de aquecimento de maneira a completar a função de esterilização (5 minutos ~ 1 hora).

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

- Quando a unidade está ligada (ON), o LED de funcionamento está aceso e a temperatura actual para a saída da água e ambiente exterior é mostrada no visor do painel de controlo.

PARA SELECCIONAR O MODO DE OPERAÇÃO

• MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) a operação de aquecimento do painel/pavimento.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento à unidade interior.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATÓRIO)

• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário da unidade interior.
• Esta operação não é utilizada quando o reservatório de água sanitária não está instalado.

• MODO RESERVATÓRIO

• Para ON ou OFF (ligar/desligar) a operação do reservatório sanitário.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário.

• MODO ARREFECIMENTO

• Para ON ou OFF (ligar/desligar) a operação do painel.
• Neste modo, a unidade exterior fornecerá capacidade de arrefecimento à unidade interior.

- MODO ARREFECIMENTO + RESERVATÓRIO

• Neste modo, a unidade exterior fornecerá capacidade de arrefecimento à unidade interior.
• A unidade interior irá controlar o aquecimento reforçado no reservatório sanitário.

- Esta operação reduz o ruído da unidade exterior. Neste estado, pode provocar diminuição na capacidade de aquecimento/arrefecimento.

PARA ACTIVAR O AQUECEDOR DE RESERVA

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperaturas frias no exterior e apenas pode funcionar em modo de aquecimento para a unidade interior quando activado pela pressão deste botão.
• O aquecedor de reserva irá ligar-se ON automaticamente quando as condições de configuração estão preenchidas.
• Para desactivar manualmente a operação do Aquecedor, prima o respectivo botão novamente.

MODO DE VERIFICAÇÃO DO ESTADO DO SISTEMA

1. Prima ☑ durante 5 segundos para entrar no modo STATUS (Estado).
2. Pressione ou para verificar a Temperatura da Entrada da Água, a Temperatura do Reservatório, a Frequência de Execução do Compressor ou o Histórico de Erros.

CANCEL

• Prima para sair do modo STATUS (estado).
• Após entrar no modo STATUS, o indicador "STATUS" está ligado.
• O modo "STATUS" não pode ser activado quando o indicador "SETTING" está ligado.

FUNCIONAMENTO AVANÇADO

• É fortemente recomendado contactar com o fornecedor autorizado para mudar o limite da temperatura da água.
• Com o painel de controlo pode definir o limite de temperatura para a temperatura de saída da água e para a temperatura ambiente exterior.

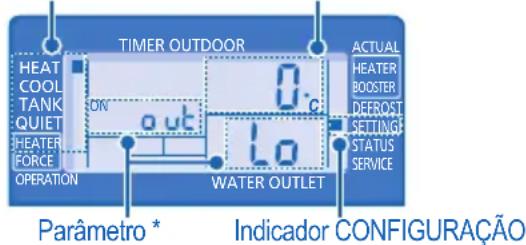

MODO CONFIGURAÇÃO DO SISTEMA

Modo de Funcionamento Visor da temperatura

TIMER OUTDOOR HEAT COOL TANK QUIET HEATER FORCE OPERATION ON out 0 °C LO WATER OUTLET ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE Parâmetro * Indicador CONFIGURAÇÃO

1. Prima SET durante 5 segundos para entrar no modo SETTING (Definição). O indicador "SETTING" está ligado (ON).

2. Prima ou para escolher um parâmetro.

3. Após seleccionar o parâmetro desejado, prima para entrar o parâmetro.

4. Prima ou para defi nir a temperatura desejada.

5. Prima SET novamente para confirmar a definição.

- Repetir os passos 2 a 5 para defi nir outros parâmetros.

Modo de Funcionamento Parâmetro * Descrição

HEAT	out lo	Temperatura ambiente exteriorbaixa defi nida (-15°C ~ 15°C).
HEAT	out H,	Temperatura ambiente exteriorelevada definida (-15°C ~ 15°C).
HEAT	H20 lo	Defi nição da temperatura de saída da águabaixa temperatura do ambiente exterior (25°C)
HEAT	H20 H,	Defi nição da temperatura de saída da água paraalta temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	OFF	Definir a temperatura para desligar a operação aquecimento (5°C ~ 35°C).
HEATER	out on	Definição da temperatura ambiente para ligar a operação aquecimento (-15°C ~ 20°C).
COOL	SET	Temperatura defi nida da água durante o modo arrefecimento (5°C~20°C)
TANK	SET	Confi guração da temperatura do reservatório sanitário (40°C ~ 75°C).

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.

- Repetir os passos 3 a 5 para definir o desvio desejado da temperatura (-5°C \~ 5°C).

Notas:

- Prima ou aguarde 30 segundos para sair do modo SETTING.

- A temperatura definida será guardada no sistema depois de confirmar.

- O modo "SETTING" não pode ser activado quando o indicador "SERVICE" e "STATUS" está ligado.

CONFIGURAÇÃO DO TEMPORIZADOR SEMANAL

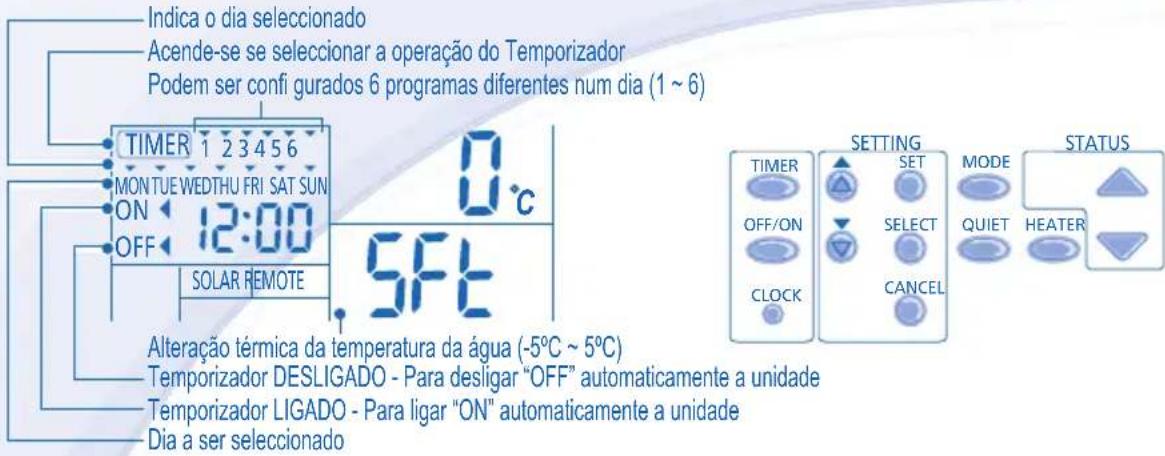

Indica o dia seleccionado Acende-se se seleccionar a operação do Temporizador Podem ser confi gurados 6 programas diferentes num dia (1 ~ 6) TIMER 1 2 3 4 5 6 MONTUE WEDTHU FRI SAT SUN ON 12:00 0 °C OFF 5Ft SOLAR REMOTE Alteração térmica da temperatura da água (-5°C ~ 5°C) Temporizador DESLIGADO - Para desligar "OFF" automaticamente a unidade Temporizador LIGADO - Para ligar "ON" automaticamente a unidade Dia a ser seleccionado SETTING SET MODE OFFSET STATUS CLOCK SELECT CANCEL

Função

1. Prima ou para seleccionar o dia desejado.
2. Prima SELECT para confi rmar
3. Quando "1" surgir a piscar no ecrã, prima para confi gurar o programa 1.
4. Prima OFF/ON para seleccionar a opção de activação (ON) ou desactivação (OFF) do temporizador.
5. Prima ou para seleccionar a hora desejada.

Pode confi gurar MODE QUIET HEATER e a temperatura desejada como o temporizador.

1. Prima SET para confirmar o programa 1. O dia seleccionado será realizado com ▼.
2. O ecrã irá passar para o programa seguinte passados 2 segundos.
3. Repita os passos 4 a 7 para configurar os programas 2 a 6.
4. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão SET, a configuração nesse momento é confirmada e a configuração do temporizador é concluída.

Repetir os passos acima.

Prima TIMER, depois prima CANCEL

Prima , depois prima .

Verifi car temporizador

1. Prima TIMER

2. Prima ou até o dia desejado ser apresentado, prima

3. Prima ou para verificar os programas configurados.

SELECT para confi rmar a selecção.

1. Prima TIMER

2. Prima ou até o dia desejado ser apresentado, prima

3. Prima SELECT para aceder à confi guração do programa.
4. Prima CANCEL ou até o programa desejado ser apresentado.
5. Prima para cancelar o programa.

SELECT para confi rmar a selecção.

Notas:

• Pode configurar o Temporizador para cada dia da semana (Segunda a Domingo) com 6 programas por dia.
• Quando a unidade é activada pela função ON TIMER, utilizará a temperatura definida previamente para controlar a temperatura da água de saída.
• Não é possível configurar o mesmo programa do temporizador duas vezes no mesmo dia.
• Também pode seleccionar dias colectivos com a mesma configuração do temporizador.
• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.

UNIDADE INTERIOR

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

SUGESTÃO

- Para assegurar um óptimo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. Consulte o revendedor autorizado.

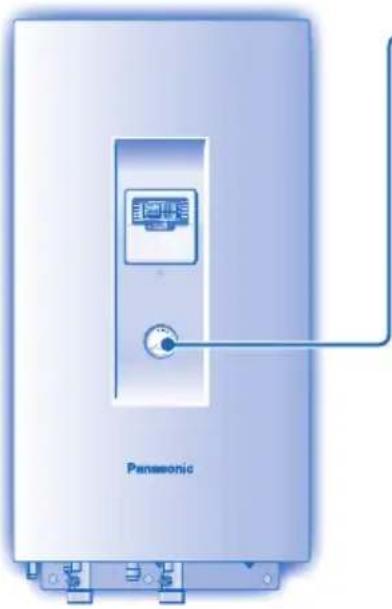

• Não prima nem bata a tampa de vidro com objectos duros e pontiagudos. Isto pode danifi car a unidade.
• Assegure-se que a pressão da água está entre 0,05 e 0,3 MPa (0,1 MPa = 1 bar).
• No caso da pressão da água estar for a do limite acima, por favor consulte o fornecedor autorizado.

UNIDADE INTERIOR & PAINEL DE CONTROLO

• Não salpique água directamente.
• Limpe cuidadosamente a unidade com um pano macio e seco.

FILTRO EXTERNO

- Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento desta indicação poderá originar a obstrução do filtro e subsequente avaria do sistema. Consulte o revendedor autorizado.

UNIDADE EXTERIOR

• Não obstrua a entra de ar nem as ventilações de saída de ar, pode provocar baixo desempenho ou avaria. Por favor remova obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor limpe e remova a neve perto da unidade exterior, para que a neve não cubra a entrada de ar as ventilações da saída de ar.

INSPEÇÃO

• Inspeccione a intervalos regulares a unidade, filtro externo e cablagem do campo para assegurar o melhor desempenho da unidade. O revendedor autorizado deverá efectuar esta manutenção.
• Limpe qualquer obstrução que se encontra na entrada de ar e nas abérturas de ventilação de saída do ar da unidade exterior.

- Desligue a unidade.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no painel de controlo.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligam-se frequentemente.
• O fi o distribuidor de corrente aquece de forma anormal.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA		CAUSA
Som de fluxo durante o funcionamento.	►	Fluxo do líquido de refrigeração no interior da unidade.
O funcionamento é atrasado durante alguns minutos após a reprogramação.	►	O atraso é um mecanismo de protecção do compressor da unidade.
A unidade exterior produz água/vapor.►Existe condensação ou evaporação nos tubos.
A unidade exterior emite vapor durante o modo aquecimento.	►	Isto deve-se à operação descongelar no permutador de calor.
A unidade exterior não funciona.►Quando a temperatura exterior está do limite de funcionamento, o sistema de bomba de calor entra no controlo de protecção.
O funcionamento do sistema Bomba de Calor Ar-Água desligar-se-á.	►	O sistema de bomba de calor entra no controlo de protecção. O compressor pára com a temperatura de entrada de água inferior a 18°C e a alimentação do aquecedor de reserva liga com a temperatura de entrada de água inferior a 23°C.
Dificuldade do sistema para aquecer.	►	Quando o aquecimento está a funcionar pela unidade interior juntamente com o aquecimento do pavimento ou aquecimento do painel em simultâneo, pode haver o caso da temperatura da água morna baixar e enfraquecer o aquecimento do pavimento e do painel.Quando a temperatura do ar exterior é baixa, pode ser difícil aquecer.A neve está a bloquear a saída de descarga ou a admissão de entrada da unidade exterior.Quando a temperatura de saída da água é baixa, pode ser difícil aquecer.
O sistema não consegue aquecer instantaneamente.	►	Devido à natureza do sistema de bomba de calor, pode levar algum tempo a aquecer a água se a unidade está a começar fria.
O aquecedor de reserva liga (ON) automaticamente quando não está activado.	►	A ligação (ON) do aquecedor de reserva é uma protecção do permutador de calor da unidade interior.
A operação inicia automaticamente mesmo sem o Temporizador LIGADO.	►	O temporizador de esterilização foi configurado.

Verifi que o seguintes antes de pedir assistência.

SINTOMA	VERIFICAR
A operação de aquecimento/arrefecimento não está a funcionar de maneira efi ciente.	Configure a temperatura correctamente.O aquecedor de painel/a válvula de arrefecimento está fechado?Limpe qualquer obstrução que se encontra na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.
Ruído durante o funcionamento.	Verificar se a unidade foi instalada numa inclinação ou a tampa não está fechada adequadamente.
A unidade não funciona.	Verifique se o disjuntor disparou.
O LED de funcionamento não está aceso ou o visor do painel de controlo está branco.	A fonte de alimentação está desligada ou houve falha de corrente.

O LED de funcionamento pisca e aparece o código de erro no visor do painel de controlo.

TIMER	1 2 3 4 5 6
MON TUE WEDTHU FRI SAT SUN
ON	H76
OFF

Botão de Modo Aquecedor Forçado

FORCE

Em caso de falha no sistema de bomba de calor de ar para água, o aquecedor de reserva pode ser usado para aquecer a água quente. Prima FORCEpara activar o aquecedor de reserva.Prima OFF/ON para parar o funcionamento do aquecedor forçado.Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados nao podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos.

Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislacao nacional, podem ser aplicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Uitlizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto.
