MANUALE UTENTE WH-SDC09C3E5-1 PANASONIC

Prima di utilizzare l'unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro. Prima di far funzionare l'unità, assicurarsi che l'installazione sia stata eseguita correttamente da un rivenditore autorizzato e seguendo precisamente le istruzioni date per l'installazione

NEDERLANDS 52\~61

Grazie per aver acquistato un prodotto Panasonic

INDICE

PRECAUZIONI PER LA SICUREZZA

42\~43

PANNELLO DI CONTROLLO

44\~48

UNITÀ INTERNA

49

SOLUZIONE DEI PROBLEMI

50

INFORMAZIONI

51

NOTA

le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modifi ca senza preavviso e verranno aggiornati in base alle innovazioni future.

CONDIZIONI OPERATIVE

Temperatura acqua in uscita (°C)		Interna
RISCALDAMENTO	Max. 55
	Min. 25
RAFFREDDAMENTO	Max. 20
	Min. 5

Temperatura ambiente (°C)		Esterna
RISCALDAMENTO	Max. 35
	Min. -20
RAFFREDDAMENTO	Max. 43
	Min. 16

AVVISO : Quando la temperatura esterna non è ricompresa tra la gamma delle temperature di cui sopra, la capacità di riscaldare diminuirà sensibilmente e l'unità esterna può arrestarsi seguendo un comando di sicurezza. L'unità esterna si riavvierrà automaticamente dopo un breve periodo nel quale la temperatura esterna sarà tornata nei limiti di funzionamento.

PRECAUZIONI PER LA SICUREZZA

• La pompa di calore Aria-acqua Panasonic è un sistema split che consiste solo di un'unità interna e di una unità esterna. Questo sistema è progettato per essere in combinazione con l'unità Panasonic Tank Nel caso non si usi una unità Panasonic Tank con il sistema pompa di calore Aria-acqua Panasonic, la Panasonic non può garantire né il coretto funzionamento né l'affidabilità del sistema.
• Questo manuale descrive come far funzionare il sistema a pompa di calore solo tra unità interna ed esterna.
• Per altre operazioni come serbatoio acqua, radiatore, termo-controllo esterno e sistema sotto-pavimento, vedere i manuali di funzionamento dei rispettivi produttori.

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue.

In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare i incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AVVERTENZE

Questo simbolo indica un pericolo di morte o lesioni gravi.

ATTENZIONE

Questo simbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classifi cate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un'azione PROBITA.

Questi simboli indicano azioni OBBLIGATORIE.

AVVERTENZE

L'uso di questo apparecchio non è destinato a persone con capacità fi siche, sensoriali o mentali ridotte (compresì i bambin i), o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochi con l'apparecchio.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso del tipo di refrigerante specifi cato. L'uso di un refrigerante diverso da quello specifi cato potrebbe causare danni al prodotto, ustioni e lesioni, ecc.

Non installare l'unità in un ambiente con atmosfera potenzialmente esplosiva o infi ammabile. La mancata esecuzione di ciò può causare un incendio.

Non inserire dita o altri oggetti nell'unità interna o esterna, in quanto i componenti rotanti possono provocare delle lesioni.

Non toccare l'unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

AVVERTENZE
UNITÀ INTERNA E UNITÀ ESTERNA
	Non sedersi o camminare sull’unità, si può cadere in modo accidentale.
	Non installare l’unità interna all’esterno. Essa è progettata solo per installazione interna.
ALIMENTAZIONE
	Per evitare surriscaldamento e incendio, non utilizzare un cavo modifi cato, un connettore, una prolunga o un cavo non specifi cato.
	Per evitare surriscaldamento, incendio o shock elettrico:• Non condividere la presa di corrente con altri apparecchi.• Non utilizzare con mani bagnate.• Non piegare eccessivamente il cavo di alimentazione elettrica.
	Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualifi cato onde evitare rischi.
	Questa unità è dotata di Residue Current Circuit Breaker (RCCB). Si consiglia fortemente di controllare il funzionamento di RCCB dopo l’installazione e periodicamente dopo assistenza o manutenzione da parte di un rivenditore autorizzato per assicurare che sia in buone condizioni. Altrimenti, potrebbero verifi carsi scosse elettriche o incendi in caso di malfunzionamento.
	Per evitare scosse o incendio, si raccomanda fortemente l’installazione di un interruttore differenziale (RCD).
	Smettere di usare il prodotto quandosi verifi ca un’anormalità/guasto e scollegare la spina dalla presa di corrente o portare l’interruttore o il salvavita su OFF.(rischio di fumo/fi amme/scosse elettrice)Esempi di anormalità/guasto• L’RCCB si spegne da solo.• Si avverte un odore di bruciato, rumore o vibrazione anormale quando si usa l’unità.• L’unità continua a perdere acqua calda.Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.
	Si raccomanda di indossare guanti durante riparazioni e manutenzioni per evitare rischi.
	Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio.
	Evitare scosse togliendo la corrente nei seguenti casi:- Prima di pulire o eseguire la manutenzione.- Inutilizzo prolungato dell’apparecchio.
	Questo apparecchio è per usi multipli. Tutti i circuiti di alimentazione devono essere spenti prima di accedere a qualunque dei terminali dell’unità interna per evitare shock elettrici, incendi o lesioni mortali.

ATTENZIONE
UNITÀ INTERNA E UNITÀ ESTERNA
	Non lavare l’unità interna con acqua, benzene, diluenti o prodotti pulenti aggressivi.
	Non installare l’unità vicino ad apparecchiature a combustibile o in bagno. Altrimenti, potrebbe causare scosse elettriche o incendi.
	Non toccare il tubo di scarico dell’acqua dell’unità interna durante il funzionamento.
	Non mettere nulla sopra o sotto l’unità.
	Non toccare l’aletta in alluminio affilata, parti affiliate possono causare delle lesioni.
	Non usare l’impianto durante la sterilizzazione, onde evitare bruciature o calore eccessivo durante la doccia.
	Assicurarsi che il tubo di scarico sia collegato correttamente. Altrimenti, potrebbe verifi carsi una fuoriuscita.
	Quando l’apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell’unità.
	Le impostazioni del campo della funzione di sterilizzazione devono essere confi gurate dal rivenditore autorizzato in base alle leggi e normative locali.
PANNELLO DI CONTROLLO
	Non far bagnare il pannello di controllo. Altrimenti, potrebbe causare scosse elettriche o incendi.
	Non premere il pulsanti del pannello di controllo con oggetti duri e appuntiti. In caso contrario può danneggiare l’unità.
	Non lavare il pannello di controllo con acqua, benzene, solventi o polveri abrasive.
	Non ispezionare né fare riparazioni al pannello di controllo da soli. Consultare il rinvenitore autorizzato. Altrimenti si possono causare lesioni per un errato trattamento.

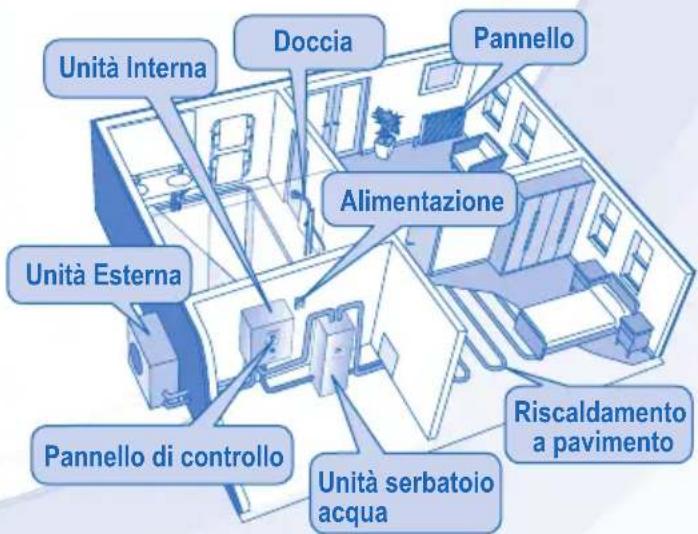

Unità Interna Doccia Pannello Alimentazione Unità Esterna Pannello di controllo Unità serbatoio acqua Riscaldamento a pavimento

PANNELLO DI CONTROLLO

• Alcune funzioni descritte in questo manuale potrebbero non applicarsi all'unità dell'utente.
• Consultare il rivenditore autorizzato più vicino per ulteriori inflomazioni.

- Per funzionamento normale, i tasti ERROR RESET, FORCE e SERVICE non sono in uso.

1898-7859 898-7859 OK

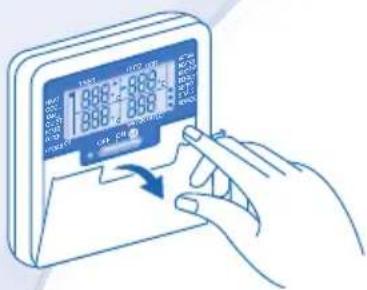

Aprire il coperchio per le selezioni dei tasti.

a b c d e f g h 1 6 5 i j k l m HEAT COOL TANK QUIET HEATER FORCE OPERATION TIMER OUTDOOR 7°C ON 12:00 OFF SOLAR REMOTE 35°C ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE OFF/ON WATER OUTLET 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36

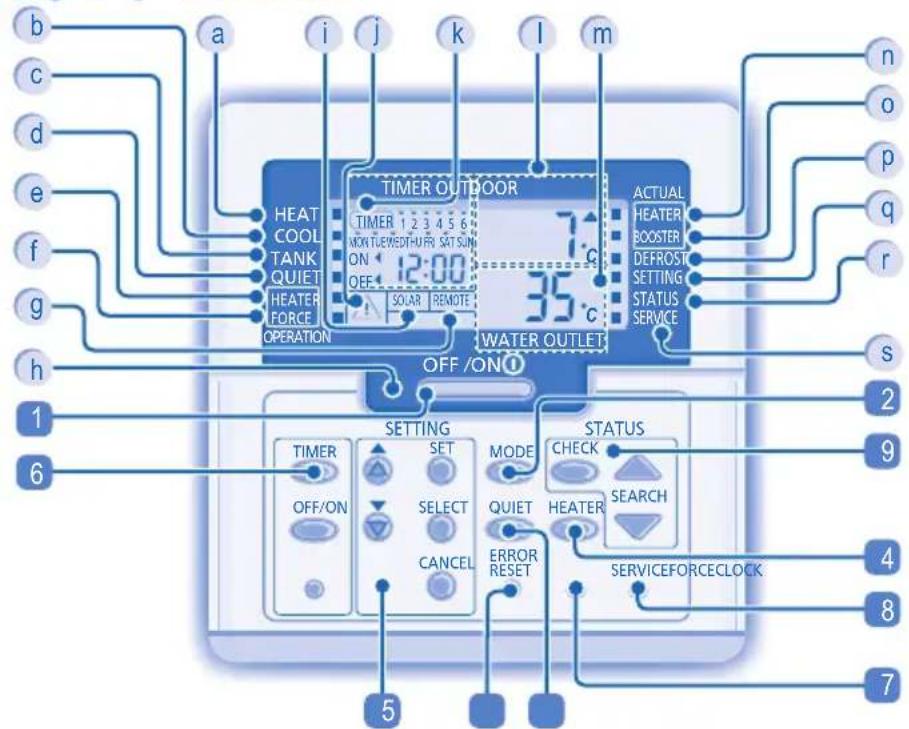

DISPLAY DEL PANNELLO DI CONTROLLO

a Indicatore OFF/ON modalità riscaldamento
b Indicatore OFF/ON modalità raffreddamento
c Indicatore modalità serbatoio
d Indicatore modalità silenziosa
e Indicatore attivazione/disattivazione richiesta riscaldamento di riserva
f Indicatore OFF/ON richiesta riscaldamento forzato
9 Visualizzazione termo-controllo esterno connesso
h LED di funzionamento
i Pannello solare
j Indicatore di attenzione (temperatura del serbatoio superiore a 60°C)

TASTO DEL PANNELLO DI CONTROLLO

1 Tasto OFF/ON
2 Tasto modalità funzionamento
3 Tasto funzionamento a potenza bassa
4 Tasto attivazione riscaldatore di riserva unità interna
5 Tasti modalità impostazione del sistema

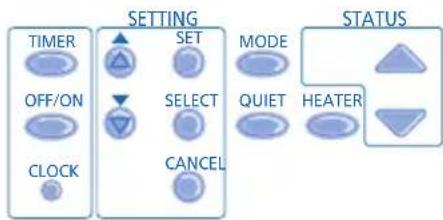

PREPARAZIONE PANNELLO DI CONTROLLO

Impostazione del giorno e dell'ora correnti

Premere CLOCK
2. Premere △ o per IMPOSTARE il giorno corrente.
3. Premere SET per confermare.

1. Ripetere i punti 2 e 3 per impostare l'ora corrente.

k Visualizzazione impostazioni timer/orologio
Visualizzazione temperatura ambiente esterno
m Visualizzazione temperatura uscita acqua
n Indicatore (OFF/ON) riscaldatore di riserva attivo
o Indicatore (OFF/ON) riscaldatore ausiliario attivo
p Indicatore OFF/ON funzionamento sbrinamento sistema
q Indicatore OFF/ON modalità impostazione sistema
r Indicatore OFF/ON modalità controllo stato del sistema
s Indicatore OFF/ON modalità di servizio sistema

6 Tasto Gruppo impostazione timer
7 Tasto modalità riscaldamento forzato
8 Tasto modalità di servizio sistema
9 Tasti modalità controllo stato del sistema
10 Tasto di resettaggio errori

Note:

• Il giorno e l'ora correnti devono essere impostati quando:
• L'apparecchio viene acceso per la prima volta.
• Quando è passato molto tempo dall'ultima accensione.
• L'ora corrente impostata sarà quella standard per tutte le operazioni con timer.

IMPOSTAZIONE FUNZIONI SPECIALI

• Dopo l'installazione iniziale, è possibile regolarle manualmente le impostazioni. Le impostazioni iniziali restano attive fino a che l'utente non le modifica.
• Il pannello di controllo può essere usato per installazioni multiple. Alcune funzioni potrebbero non applicarsi all'unità dell'utente.
• Prima dell'impostazione, assicurarsi che il LED di funzionamento sia OFF.

1. Premere SET e CHECK simultaneamente per 5 secondi per entrare nella modalità impostazioni speciali. L'indicatore "IMPOSTAZIONI" e "STATO" è attivo.
2. Premere o per navigare tra le funzioni.
3. Premere SELECT per accedere alla funzione.
4. Premere ⚠ o ⚡ per attivare SI o disattivare NO la funzione o per impostare altre opzioni.
5. Premere SET per confermare.

Impostazione	Display del pannello di controllo		Descrizione
1	ro oï	con	Termo-controllo esterno (Sì / NO)Per impostare la connessione del termo-controllo esterno.
2	HEATER	CAP	Selezione capacità riscaldatore di riserva unità interna (3kW / 6kW / 9kW)Per ridurre la potenza del riscaldatore qualora non necessaria. Le opzioni variano in base al modello.
3	Ant.	FrE	Funzione anticongelamento dell'impianto idraulico (Sì / NO)Per attivare o disattivare la funzione anticongelamento dell'impianto idraulico quando l'unità è OFF.
4	TANK	con	Connessione serbatoio (Sì / NO)Per impostare la connessione al serbatoio.Nota: Se la selezione “Collegamento serbatoio” è su “NO”, le impostazioni 5 ~ 14 vengono saltate.
5	SOLAR	Pry	Priorità solare (Sì / NO)Consente di selezionare l'uso solare per il riscaldamento del serbatoio d'acqua.
6	COOL	Pry	Priorità raffreddamento (Sì / NO)Per scegliere il raffreddamento della stanza come priorità durante la modalità COOL (FREDDO) + TANK (SERBATOIO).Se la selezione “Priorità raffreddamento” è su “Sì”, le impostazioni 8 ~ 9 sono irrilevanti in modalità COOL (FREDDO) + TANK (SERBATOIO).
7	HEAT	Pry	Priorità riscaldamento (Sì / NO)Per scegliere il riscaldamento della stanza come priorità durante la modalità HEAT (CALDO) + TANK (SERBATOIO).Nota: Se la selezione “Priorità riscaldamento” è su “Sì”, le impostazioni 8 ~ 9 sono irrilevanti in modalità HEAT (CALDO) + TANK (SERBATOIO).
8	COOL/HEAT	nt	Impostazione intervallo funzionamento raffreddamento/riscaldamentoPer impostare il timer per la modalità Cool (Freddo) o Heat (Caldo) durante la modalità COOL (FREDDO) + TANK (SERBATOIO) o HEAT (CALDO) + TANK (SERBATOIO) (0,5 ore ~ 10 ore). Se “Priorità riscaldamento” e “Priorità raffreddamento sono su “Sì”, le impostazioni 8 ~ 9 vengono saltate.
9	TANK	nt	Impostazione intervallo riscaldamento serbatoioPer impostare il timer per Tank (Serbatoio) durante la modalità COOL (FREDDO) + TANK (SERBATOIO) o HEAT (CALDO) + TANK (SERBATOIO) (5 minuti ~ 1 ora e 35 minuti).
10	BOOSTER	htr	Funzione riscaldatore ausiliario (Sì / NO)Per attivare o disattivare la funzione riscaldatore ausiliario serbatoioNota: Se la selezione “Funzione riscaldatore ausiliario” è su “NO”, l'impostazione 11 viene saltata.
11	BOOSTER	dly	Impostazione ritardo di tempo riscaldatore ausiliarioPer impostare il timer di ritardo del riscaldatore ausiliario su ON se non si raggiunge la temperatura del serbatoio dell'acqua (20 minuti ~ 1 ora 35 minuti).

• Non usare l'impianto durante la sterilizzazione, onde evitare bruciature o calore eccessivo durante la doccia.• Le impostazioni del campo della funzione di sterilizzazione devono essere configurate dal rivenditore autorizzato in base alle leggi e normative locali.

12	St rL	Fun	Sterilizzazione (Sì / NO)Per impostare la sterilizzazione, se necessarioNota: Se la selezione “Sterilizzazione” è su “NO”, le impostazioni 13 ~ 15 vengono saltate.
13	Str		Impostazione giorno e ora sterilizzazionePer impostare il timer per la sterilizzazione (solo una volta alla settimana, funziona anche in condizione di standby).
14	St rL	bo i	Impostazione temperatura sterilizzazionePer impostare la temperatura per la funzione sterilizzazione (40°C ~ 75°C).
15	Str	oPr	Tempo sterilizzazione continuaPer impostare il timer per mantenere la temperatura di riscaldamento per completare la funzione sterilizzazione (5 minuti ~ 1 ora).

PER ACCENDERE O SPEGNERE L'UNITÀ

- Quando l'unità è attiva, il LED di funzionamento si accende e reale temperatura di uscita dell'acqua e temperatura ambiente esterna sono visualizzate sul display del pannello di controllo.

PER SELEZIONARE LA MODALITÀ OPERATIVA

• MODALITÀ RISCALDAMENTO

• Per attivare o disattivare il funzionamento del riscaldamento a pannello/pavimento.
• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento all'unità interna.

• MODALITÀ RISCALDAMENTO + SERBATOIO

• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento al serbatoio di igienizzazione e all'unità interna.
• Questa operazione non si usa se il serbatoio dell'acqua di igienizzazione non è installato.

• MODALITÀ SERBATOIO

• Per attivare o disattivare il funzionamento del serbatoio di igienizzazione.
• In questa modalità, l'unità esterna fornisce la capacità di riscaldamento al serbatoio di igienizzazione.

• Per ATTIVARE o DISATTIVARE il funzionamento pavimento.
• In questa modalità, l'unità esterna fornisce la capacità di raffreddamento all'unità interna.

• MODALITÀ RAFFREDDAMENTO + SERBATOIO

• In questa modalità, l'unità esterna fornisce la capacità di raffreddamento all'unità interna.
• L'unità interna controllerà il riscaldatore ausiliario nel serbatoio di igienizzazione.

PER GODERE DI UN AMBIENTE TRANQUILLO

- Questa operazione riduce il rumore dell'unità esterna. Questa condizione potrebbe diminuire la capacità di riscaldamento/raffreddamento.

PER ATTIVARE IL RISCALDATORE DI RISERVA

• Il riscaldatore di riserva assicura capacità di riscaldamento extra in caso di temperatura esterna fredda e può essere attivato solo in funzionamento modalità riscaldamento per l'unità interna se attivato premendo questo tasto.
• Il riscaldatore di riserva si attiva automaticamente quando sono rispettate le condizioni di impostazione.
• Per disattivare manualmente il funzionamento del riscaldatore, premere nuovamente il tasto corrispondente.

MODALITÀ CONTROLLO STATO DEL SISTEMA

1. Premere CHECK per 5 secondi per entrare in modalità STATO.
2. Premere o per verificare la temperature di ingresso dell'acqua, la temperature del serbatoio, la frequenza di funzionamento del compressore e la cronologia degli errori.

• Premere per uscire dalla modalità STATO.
• Quando si entra nella modalità STATO, l'indicatore "STATO" è ON.
• La modalità "STATO" non può essere attivata quando l'indicatore "IMPOSTAZIONI" è ON.

• Si consiglia vivamente di contattate il rivenditore autorizzato più vicino per modificare l'intervallo di temperatura dell'acqua.
• L'uso del pannello di controllo potrebbe impostare l'intervallo di temperatura per la temperatura dell'uscita dell'acqua e per la temperatura ambiente esterna.

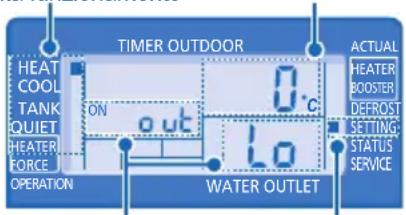

MODALITÀ IMPOSTAZIONE SISTEMA

Modalità funzionamento Visualizzazione temperatura

TIMER OUTDOOR HEAT COOL TANK QUIET HEATER FORCE OPERATION ON OUT 0°C 1.0 WATER OUTLET ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE

Parametro * Indicatore IMPOSTAZIONE

1. Premere SET per 5 secondi per entrare in modalità IMPOSTAZIONI. L'indicatore "IMPOSTAZIONI" è ON.
2. Premere o per scegliere un parametro.
3. Dopo aver selezionato il parametro desiderato, premere SELECT per entrare.
4. Premere 20 per impostare la temperatura desiderata.
5. Premere di nuovo SET per confermare l'impostazione.
6. Ripetere le fasi da 2 a 5 per impostare altri parametri.

Modalità funzionamento
Parametro * Descrizione

HEAT	out lo	Temperatura ambiente esterno bassa (-15°C ~ 15°C).	Temperatura
HEAT	out Hi	Temperatura ambiente esterno alta (-15°C ~ 15°C).
HEAT	H20 Lo	Temperatura uscita acqua impostata a temperatura ambiente esterna bassa (25°C ~ 55°C)
HEAT	H20 Hi	Temperatura uscita acqua impostata a temperatura ambiente esterna alta (25°C ~ 55°C).	temperatura esterna
HEAT	OFF	Impostare la temperatura per disattivare il funzionamento riscaldamento (5°C ~ 35°C).
HEATER	out on	Temperatura ambiente esterna impostata per attivare il funzionamento del riscaldatore (-15°C ~ 20°C).
COOL	SET	Temperatura acqua impostata durante la modalità di raffreddamento (5°C~20°C)
TANK	SET	Temperatura impostata serbatoio di igienizzazione (40°C ~ 75°C).

IMPOSTAZIONE VARIAZIONE TERMICA DELLA TEMPERATURA DELL'ACQUA

1. Premere SET entro 5 secondi.

- Ripetere i punti da 3 a 5 per impostare la variazione di temperatura desiderata (-5°C \~ 5°C).

Note:

• Premere o attendere 30 secondi per uscire dalla modalità IMPOSTAZIONI.
• Le impostazioni di temperatura saranno memorizzate nel sistema una volta confermate.
• La modalità “IMPOSTAZIONI” non può essere attivata quando l'indicatore “SERVIZIO” e “STATO” sono ON.

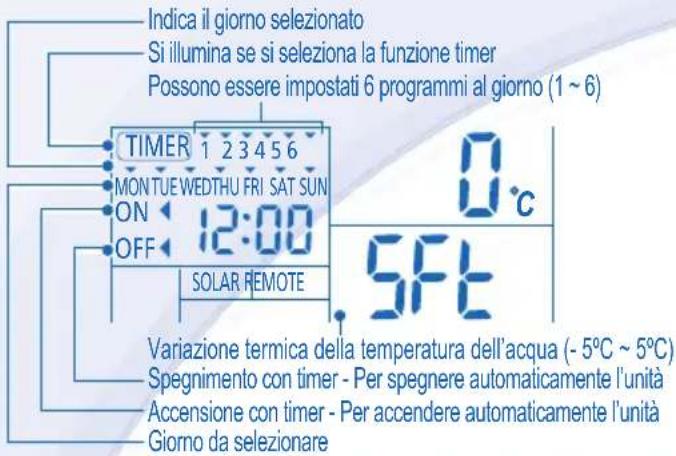

IMPOSTAZIONE TIMER SETTIMANALE

Indica il giorno selezionato Si illumina se si seleziona la funzione timer Possono essere impostati 6 programmi al giorno (1 ~ 6) TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON 12:00 OFF SOLAR REMOTE Variazione termica della temperatura dell'acqua (- 5°C ~ 5°C) Spegnimento con timer - Per spegnere automaticamente l'unità Accensione con timer - Per accendere automaticamente l'unità Giorno da selezionare

Funzione	Incremento
Accesso alla modalità timer	PremereTIMER.
Impostare giorno e ora	1. Premere ▲ per scegliere il giorno desiderato.2. Premere SELECTper confermare.3. “1” lampeggerà, premere SELECTper impostare il programma 1.4. Premere OFF/ONper selezionare timer ON o OFF.5. Premere ▲ o per scegliere l'ora desiderata.Con il timer è possibile impostare MODE QUIET HEATERe la variazione di temperatura desiderata6. Premere SETper confermare il programma 1. Il giorno selezionato sarà evidenziato con ▼.• Dopo 2 secondi, il display passerà al programma successivo.7. Ripetere i punti dal 4 al 7 per impostare i programmi dal 2 al 6.• Durante l'impostazione del timer, se non si preme alcun tasto entro 30 secondi o se si preme SET, sarà confermata l'impostazione di quel momento e la procedura di configurazione del timer termina.
Aggiunta / modifi ca del timer	Ripetere i punti precedenti.
Disattivazione timer	Premere TIMER CANCEL.
Attivazione timer	Premere TIMER SET.
Controllo del timer	1. Premere TIMER.2. Premere ▲ o fino a che non viene visualizzato il giorno desiderato, premere SELECTper confermare la selezione.3. Premere ▲ per controllare i programmi impostati.
Annullamento timer	1. Premere TIMER.2. Premere ▲ o fino a che non viene visualizzato il giorno desiderato, premere SELECTper confermare la selezione.3. Premere SELECTper accedere all'impostazione del programma.4. Premere ▲ o fino a quando non viene mostrato il programma desiderato.5. Premere CANCELper annullare il programma.

Note:

- È possibile impostare il timer per ogni giorno della settimana (da lunedì a domenica) con 6 programmi giornalieri.

- Quando l'unità è accesa con ON TIMER, utilizzerà la temperatura impostata in precedenza per controllare la temperatura di uscita dell'acqua.

- Lo stesso programma per il timer non può essere impostato nello stesso giorno.

- È inoltre possibile selezionare giorni collettivi con la medesima impostazione di timer.

- Favorisce il risparmio energetico impostando fino a 6 programmi per ciascun dato giorno.

- Spegnere l'apparecchio prima di pulirlo.

ISTRUZIONI PER LA PULIZIA

• Non lavare l'apparecchio con benzene, solventi o polveri abrasive.
• Impiegare esclusivamente saponi o detergenti neutri per la casa (≈ pH7).
  • Non usare acqua ad una temperatura superiore a 40°C.

SUGGERIMENTI

- Per assicurare una performance ottimale dell'unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. Consultare un rinvenitore autorizzato.

• Non premere o colpire il coperchio di vetro con oggetti duri e appuntiti. Questo può danneggiare l'unità.

• Assicurarsi che la pressione dell'acqua sia tra 0,05 e 0,3 MPa (0,1 MPa = 1 bar).

- Nel caso la pressione dell'acqua sia fuori da questo intervallo, consultare un rivenditore autorizzato.

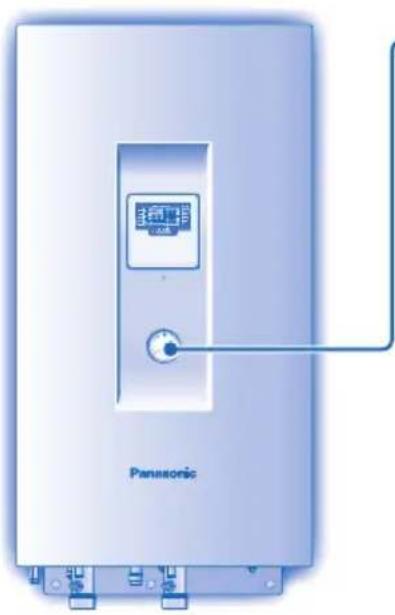

UNITÀ INTERNA E PANNELLO DI CONTROLLO

• Non spruzzare acqua direttamente.
- Asciugare l'apparecchio con un panno morbido e asciutto.

FILTRO ESTERNO

- Pulire il filtro esterno almeno una volta all'anno. In caso contrario, si potrebbe otturare, con conseguenti problemi all'impianto. Rivolgersi a un rivenditore autorizzato.

UNITÀ ESTERNA

• Non ostruire le bocchette di ingresso e uscita dell'aria perché ciò potrebbe causare prestazioni scadenti o guasti. Rimuovere gli ostacoli per assicurare la ventilazione.
• In inverno, eliminare la neve dall'unità esterna in modo che non copra le bocchette di ingresso e uscita dell'aria.

ISPEZIONE

• Per garantire un funzionamento ottimale dell'unità, svolgere regolarmente controlli stagionali dell'unità, del filtro esterno e del cablaggio in loco. Tali operazioni devono essere svolte da un rivenditore autorizzato.
• Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria dell'unità esterna.

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

- Spegnere l'apparecchio.

TOGLIERE LA CORRENTE, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel pannello di controllo.
  • L'unità interna perde acqua.
  • L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione su surriscalda in modo anomalo.

SOLUZIONE DEI PROBLEMI

Le condizioni seguenti indicano un guasto.

CONDIZIONE		CAUSA
Fruscii durante il funzionamento. ▶ • Flusso del refrigerante all'interno dell'unità.
L'operazione è ritardata di qualche minuto dopo il riavvio. ▶		Il ritardo è una protezione del compressore dell'apparecchio.
Dall'unità esterna fuoriesce acqua/vapore. ▶ • Condensa o evaporazione nei condotti.
Dall'unità esterna fuoriesce del vapore durante la modalità di riscaldamento.	▶	• Ciò è dovuto al fatto che l'operazione di sbrinamento si verifi ca sullo scambiatore di calore.
L'unità esterna non funziona. ▶ • Quando la temperatura esterna è fuori dall'intervallo di funzionamento, il sistema a pompa di calore entra in controllo di protezione.
Il funzionamento dell'impianto pompa di calore aria-acqua si arresterà.	▶	• Il sistema pompa di calore attiva il comando di sicurezza. Il compressore si arresta se la temperatura d'ingresso dell'acqua è inferiore a 18°C; e l'alimentazione del riscaldatore di riserva si accende se la temperatura d'ingresso dell'acqua è inferiore a 23°C.
Il sistema ha difficoltà a scaldarsi.	▶	• Quando l'unità interna è in funzione con il riscaldamento a pavimento o quello a pannello contemporaneamente, questo può far sì che la temperatura dell'acqua calda sia più bassa e si indebolisca il riscaldamento a pavimento o quello a pannello.• Quando la temperatura esterna è bassa, può essere diffi cile riscaldare.• C'è un cumulo di neve che blocca l'uscita di scarico o l'ingresso dell'unità esterna.• Quando la temperatura dell'acqua in uscita è impostata bassa, può essere diffi cile riscaldare.
Il sistema non si scalda subito. ▶ • A causa della natura del sistema a pompa di calore, può volerci del tempo per riscaldare l'acqua se l'unità parte a freddo.
Il riscaldatore di riserva SI ACCENDE automaticamente se non è attivato.	▶	• L'ACCENSIONE del riscaldatore di riserva è una protezione dello scambiatore di calore dell'unità interna.
Il funzionamento si avvia automaticamente anche senza il timer ON.	▶	• Timer di sterilizzazione impostato.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

CONDIZIONE	CONTROLLARE
La modalità di riscaldamento/raffreddamento non funziona in maniera effi ciente.	Impostare la temperatura corretta.La valvola del riscaldatore/raffreddatore a pannello è chiusa?Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria dell'unità esterna.
Rumore durante il funzionamento.	Verificare se l'unità è stata installata in posizione inclinata o se la copertura non è stata chiusa correttamente.
L'apparecchio non funziona.	Verificare se è si è attivato l'interruttore di circuito.
Il LED di funzionamento non si accende o il pannello di controllo è bianco.	L'apparecchio è spento o c'è una mancanza di energia elettrica.

Il LED di funzionamento lampeggia e compare un codice di errore sul display del pannello di controllo.

TIMER TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON H76 OFF

Tasto modalità riscaldamento forzato

FORCE

In caso di guasto al sistema della pompa di calore aria - acqua, il riscaldatore di riserva può essere usato per riscaldare l'acqua. Premere FORCEper accendere il riscaldatore di riserva.Premere OFF/ON 0per arrestare il funzionamento riscaldamento forzato.In modalità riscaldamento forzato non è consentita alcun'altra operazione.

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature

Questi simboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che altrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifi uti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi simboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.
