MANUAL DE USUARIO WH-SDC09C3E5-1 PANASONIC

Antes de utilizar la unidad, sirvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta. Antes de operar la unidad asegúrese de que la instalación haya sido realizada correctamente por un instalador autorizado, siguiendo de forma correcta y precisa las instrucciones de instalación dadas.

DEUTSCH 32\~41

Gracias por comprar un producto Panasonic

CONTENIDO

PRECAUCIONES DE SEGURIDAD

22\~23

PANEL DE CONTROL

24\~28

UNIDAD INTERIOR

29

LOCALIZACIÓN DE AVERÍAS

30

INFORMACIÓN

31

NOTA

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fin de mejorar el producto.

Temperatura de la salida de agua (°C)		Interior
CALENTAMIENTO	Máx. 55
	Mín. 25
ENFRIAMIENTO	Máx. 20
	Mín. 5

Temperatura ambiente (°C)		Exterior
CALENTAMIENTO	Máx. 35
	Mín. -20
ENFRIAMIENTO	Máx. 43
	Mín. 16

AVISO: Cuando la temperatura exterior esté fuera del intervalo de temperatura superior, la capacidad del equipo disminuirá signifi cativamente y la unidad exterior podría pararse como protección. La unidad se pondrá en funcionamiento automáticamente después de un breve periodo de tiempo cuando la temperatura exterior vuelve vuelva a los límites de funcionamiento.

PRECAUCIONES DE SEGURIDAD

• La bomba de calor de aire a agua de Panasonic es un sistema dividido que consiste solamente de una unidad interior y una exterior. Este sistema está diseñado para ser combinado con un acumulador ACS de Panasonic. En caso de que se utilice un acumulador ACS que no sea de Panasonic con el sistema de la bomba de calor de aire a agua, Panasonic no puede garantizar el buen funcionamiento ni la fi abilidad del sistema.
• Este manual describe cómo operar el sistema de bomba de calor solamente entre las unidades interior y exterior.
• Para conocer otras operaciones como la del acumulador ACS, radiador, regulador termostato externo y el sistema de suelo radiante, consulte los respectivos manuales de funcionamiento del fabricante.

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente.

El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifi ca con las indicaciones siguientes:

ADVERTENCIA

Esta indicación advierte del posible peligro de muerte o de daños graves.

PRECAUCIÓN

Esta indicación advierte de los posibles daños o desperfectos materiales.

Las instrucciones que deben seguirse están clasifi cadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo niños) con discapacidades mentales, sensoriales o físicas, o falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable por su seguridad. Los niños deberían estar supervisados para asegurar que no juegan con el aparato. Por favor, consulte a un distribuidor autorizado o especialista para limpiar las partes internas, reparar, instalar, eliminar y reinstalar la unidad. Una incorrecta manipulación e instalación puede causar fugas, descargas eléctricas o incendios. Confi rme con el servicio técnico autorizado o el especialista el uso del tipo de refrigerante especificado. Utilizar un refrigerante diferente al tipo especificado puede provocar daños en el producto, explosiones y lesiones, etc.

No instale la unidad en ambientes potencialmente explosivos o infl amables. En caso contrario, podría provocar accidentes o incendios.

No coloque sus dedos u otros objetos en la unidad interior o exterior, ya que las partes rotatorias podrían provocarle lesiones.

No toque la unidad exterior durante una tormenta, ya que podría recibir una descarga eléctrica.

ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No se siente o apoye pare sobre la unidad, se podría caer accidentalmente.
	No instale la unidad interior en exteriores. Está diseñada sólo para el uso en interiores.
FUENTE DE ENERGÍA
	No utilice un cable modifi cado, unido con otro, un cable de extensión o un cable no espécifi cado para evitar sobrecalentamiento e incendios.
	Para evitar el sobrecalentamiento, incendio o descarga eléctrica:• No comparta la misma toma de corriente con otros equipos.• No lo manipule con las manos mojadas.• No doble excesivamente el cable de alimentación.
	Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualifi cada.
	Esta unidad está equipada con un interruptor por corriente residual (RCCB). Se recomienda verifi car el funcionamiento del RCCB después de la instalación y periódicamente después de que el servicio técnico autorizado realizó reparaciones o el mantenimiento para asegurarse de que esté funcionando en buenas condiciones. De otra manera, en caso de un fallo, pueden producirse peligrosas descargas eléctricas o incendios.
	Se recomienda altamente instalarlo con un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios.
	Deje de utilizar el producto cuando haya cualquier anormalidad/fallo y desconecte el cable de corriente o desactive el interruptor de alimentación. (riesgo de humo/fuego/descarga eléctrica) Ejemplos de anormalidad• El RCCB se apaga por si mismo.• Se percibe olor a humo, ruido anormal o sonido de vibración cuando la unidad está en funcionamiento.• No deja de salir agua caliente de la unidad. Contacte inmediatamente con su servicio técnico autorizado local para su mantenimiento/reparación.
	Se recomienda usar guantes durante la reparación o mantenimiento para evitar riesgos.
	Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios.
	Evite descargas eléctricas desconectando la alimentación eléctrica cuando:- Antes de limpiarlo o repararlo.- Largo periodo en desuso.
	Este aparato es para múltiples usos. Todos los circuitos de alimentación eléctrica se deben apagar antes de acceder a cualquier terminal en el unidad interior, para evitar una descarga eléctrica, quemadura o lesión fatal.

PRECAUCIÓN
UNIDAD INTERIOR Y UNIDAD EXTERIOR
	No limpie la unidad interior con agua, benceno, disolvente o limpiador en polvo.
	No instale la unidad cerca de ningún equipo combustible ni en un baño. De lo contrario, podría causar una descarga eléctrica o incendio.
	No toque la tubería de descarga de agua en la unidad interior durante la operación.
	No coloque nada encima ni debajo de la unidad.
	No tocar las partes de aluminio angulosas, pueden causar daños.
	No utilice el sistema durante la esterilización para evitar quemarse o que se caliente excesivamente durante la ducha.
	Asegúrese de que el tubo de drenaje esté conectado correctamente. Si no es así, se podrían producir fugas.
	Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.
	Los ajustes de campo de función de esterilización han de estar confi gurados por un distribuidor autorizado de acuerdo con las leyes y regulaciones locales.
PANEL DE CONTROL
	No permita que el panel de control se humedezca. De lo contrario, podría causar una descarga eléctrica o incendio.
	No presione los botones del panel de control con objetos duros y puntiagudos. De lo contrario, podría dañar la unidad.
	No lave el panel de control con agua, benceno, disolvente o limpiador en polvo.
	No inspeccione ni repare el panel de control usted mismo. Consulte con un servicio técnico autorizado. De lo contrario, podría causar lesiones si se manipula mal.

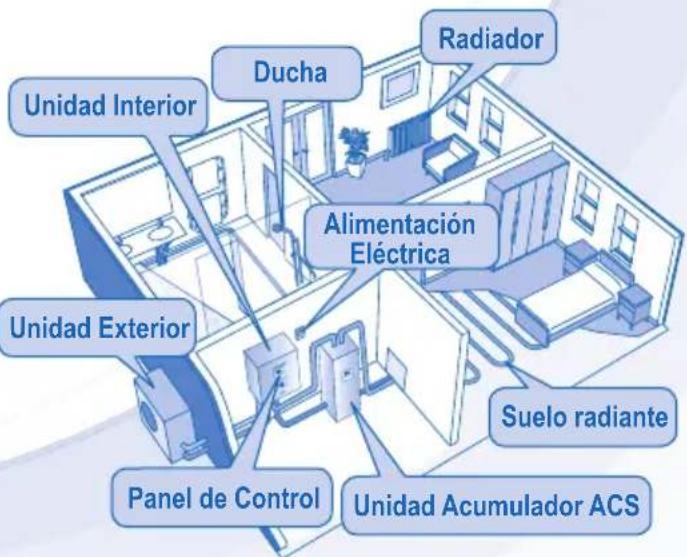

Unidad Interior Ducha Radiador Alimentación Eléctrica Unidad Exterior Suelo radiante Panel de Control Unidad Acumulador ACS

PANEL DE CONTROL

• Es posible que algunas funciones descritas en este manual no se apliquen a su unidad.
• Consulte a su distribuidor autorizado más cercano para obtener información.
• Para el funcionamiento normal, no se usan los botones RESET, FORCE y SERVICE

1883 1883 1883 1883 ON/OFF

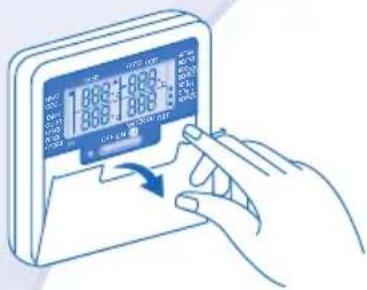

Abra la cubierta para selecciones de botones.

a b c d e f g h 1 6 5 i j k l m HEAT COOL TANK QUIET HEATER FORCE OPERATION TIMER OUTDOOR 35°C ON 12:00 OFF SOLAR REMOTE ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE WATER OUTLET OFF/ON SETTING MODE STATUS CHECK SEARCH SERVICEFORCECLOCK OFFSET CANCEL ERROR RESET

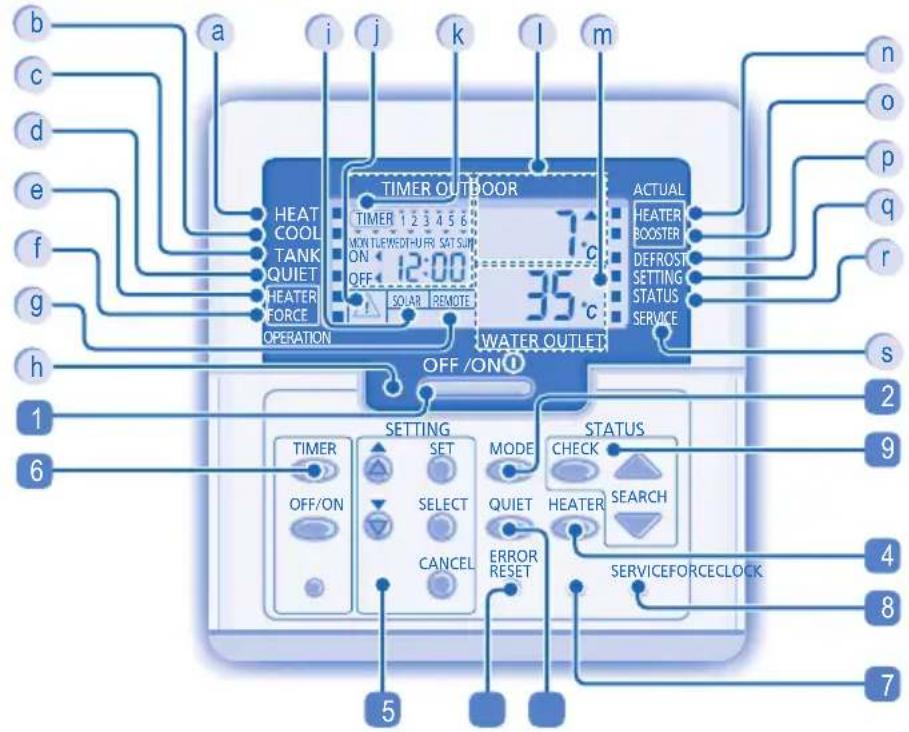

VISUALIZACIÓN DEL PANEL DE CONTROL

a Indicador de APAGADO/ENCEDIDO del modo de calefacción
b Indicador de APAGADO/ENCEDIDO del modo de frío
c Indicador de modo de tanque
d Indicador de modo silencioso
e Indicador de petición de ACTIVADO/DESACTIVADO de la resistencia eléctrica de apoyo
f Indicador de APAGADO/ENCENDIDO de calefacción forzada
g Pantalla de termocontrolador externo conectado
h LED de encendido
i Visualización de regulación solar
Indicador de precaución (temperatura agua en tanque superior a 60°C)

BOTÓN DEL PANEL DE CONTROL

1 Botón OFF/ON (apagado/encendido)
2 Botón del modo de funcionamiento
3 Botón de funcionamiento silencioso
4 Botón de activación de la resistencia eléctrica de apoyo de la unidad interior
5 Botones del modo de confi guración del sistema

PREPARACIÓN DEL PANEL DE CONTROL Ajuste de día y hora

1. Pulse
   CLOCK
2. Pulse o para seleccionar el día de hoy.
3. Pulse para confi rmar.
4. Repita los pasos 2 y 3 para configurar la hora actual.

k Indicación de ajuste del temporizador/reloj
Visualización de la temperatura ambiente exterior
m Visualización de la temperatura de la salida del agua
n Indicador de petición actual de (OFF/ON) del calentador de apoyo
o Indicador de refuerzo de calefactor actual de (OFF/ON)
p Indicador OFF/ON operación de sistema de descongelación
q Indicador de APAGADO/ENCEDIDO del modo de confi guración del sistema
r Indicador de APAGADO/ENCEDIDO del modo de verifi cación de estado del sistema
s Indicador OFF/ON modo de servicio del sistema

6 Tecla de confi guración del temporizador
7 Botón de modo de calefacción forzada
8 Botón de modo servicio del sistema
9 Botones del modo para verifi car el estado del sistema
10 Botón de reinicio debido a un error

Notas:

• La fecha y la hora actual se deben fi jar cuando:
• Se enciende por primera vez.
• Si ha pasado mucho tiempo desde que se encendió por última vez.
• La hora actual que se fi jó será la hora estándar para todas las operaciones del temporizador.

CONFIGURACIÓN DE LAS FUNCIONES ESPECIALES

• Después de la instalación inicial, puede ajustar manualmente las configuraciones. Los ajustes iniciales permanecen activos hasta que el usuario los cambia.
• El panel de control se puede usar para varias instalaciones. Es posible que algunas funciones no se apliquen a su unidad.
• Aségúrese de que el LED de funcionamiento se encuentre en estado OFF antes de realizar la configuración.

1. Pulse SET y CHECK simultáneamente durante 5 segundos para ingresar al modo de configuración especial. El indicador "CONFIGURACIÓN" y "ESTADO" está encendido.
2. Pulse o para explorar las funciones.
3. Pulse SELECT
4. Pulse 🔒 o 🔑 para habilitar Sí o deshabilitar NO alguna función o establecer otras opciones.
5. Pulse SET para confi rmar.

Ajustar Visualización del panel de control Descripción

1	ro oī	con	Regulación termostato externo (SÍ / NO)Para fi jar la conexión del regulación termostato externo.
2	HEATER	CAP	Selección de capacidad de calentador de apoyo interior (3kW / 6kW / 9kW)Para reducir la potencia del calefactor cuando no sea necesario. Las opciones varían dependiendo del modelo.
3	Ant	FrE	Función de prevención de congelación de sistema de agua (SÍ / NO)Para activar o desactivar la función del sistema de prevención de congelación de agua cuando la unidad está en OFF.
4	TANK	con	Conexión del acumulador ACS (SÍ / NO)Para fi jar la conexión del acumulador ACS.Nota: Si seleccionar “Conexión del acumulador” está en “NO”, se omite ajustar 5 ~ 14.
5	SOLAR	Pry	Prioridad solar (SÍ / NO)Para seleccionar el uso ACS del calentamiento del agua del acumulador ACS.
6	COOL	Pry	Prioridad de refrigeración (SI / NO)Para seleccionar la sala de refrigeración como prioridad durante el modo de COOL + TANK.Si seleccionar “Prioridad de refrigeración” está en “SI”, Ajustar 8 ~ 9 son irrelevantes para el modo COOL + TANK.
7	HEAT	Pry	Prioridad de calefacción (SÍ / NO)Para seleccionar la calefacción de la sala como prioridad durante el modo HEAT + TANK.Nota: Si seleccionar “Prioridad de calefacción” está en “SI”, Ajustar 8 ~ 9 son irrelevantes para el modo HEAT (CALOR) + TANK.
8	COOL/HEAT	int	Ajuste de intervalo de operación de prioridad de refrigeración / calefacciónPara establecer el temporizador para el modo de refrigeración durante el modo de COOL + TANK o el modo HEAT + TANK (0.5 horas ~ 10 horas). Si “Prioridad de calefacción” y “Prioridad de refrigeración” están en “SI”, ajustar 8 ~ 9 se omite.
9	TANK	int	Ajuste del intervalo de funcionamiento del servicio para ACSPara establecer el temporizador para el depósito durante el modo COOL (FRÍO) + TANK o el modo HEAT (CALOR) + TANK (5 minutos ~ 1 hora y 35 minutos).
10	BOOSTER	htr	Función de refuerzo de calefactor (SÍ / NO)Para activar o desactivar la función de calefactor de refuerzo del Acumulador ACSNota: Si seleccionar “Función de refuerzo del calefactor” es “NO”, se omite ajustar 11.
11	BOOSTER	dly	Ajuste del tiempo de retardo de conexión resistencia eléctrica del acumulador ACSPara ajustar el temporizador para el calentador de refuerzo a ON si no se alcanza la temperatura del agua en el acumulador ACS (20 minutos ~ 1 hora 35 minutos).

• No utilice el sistema durante la esterilización para evitar quemarse o que se caliente excesivamente durante la ducha.
• Los ajustes de campo de función de esterilización han de estar configurados por un distribuidor autorizado de acuerdo con las leyes locales y regulaciones locales.

12	5t rL	Fun	Esterilización (SÍ / NO).Para fi jar la esterilización, si se requiere.Nota: Si seleccionar “Esterilización” es “NO”, se omite ajustar 13 ~ 15.
13	5tr		Ajuste del día y la hora de esterilizaciónPara ajustar el temporizador (solo una vez a la semana, funcionará incluso en estado en espera).
14	5t rL	bo i	Ajuste de la temperatura de esterilizaciónPara fijar la temperatura para la función de esterilización (40°C ~ 75°C).
15	5tr	oPr	Tiempo continuo de esterilizaciónPara fijar el temporizador para mantener la temperatura de calentamiento a fin de completar la función de esterilización (5 minutos ~ 1 hora).

CONECTAR O DESCONECTAR LA UNIDAD

- Cuando la unidad está encendida, el LED de funcionamiento se enciende y la temperatura real para la salida de agua y el ambiente exterior en la pantalla del panel de control.

SELECCIONAR MODO DE OPERACIÓN

• MODO DE CALEFACCIÓN

• Para ENCENDER o APAGAR el funcionamiento de la calefacción del sistemas de radiadores / suelo radiante.
• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior.

• MODO DE CALEFACCIÓN + ACS

• En este modo, la unidad exterior proporcionará la capacidad de calefacción a la unidad interior y al acumulador ACS.
• Este funcionamiento no se usa cuando el acumulador ACS no está instalado.

• MODO DEL ACS

• Para ENCENDER o APAGAR el funcionamiento del acumulador ACS.
• En este modo, la unidad exterior proporcionará la capacidad de calefacción sólamente al acumulador ACS.

• MODO FRÍO

• Para encender o apagar el funcionamiento del modo refrigeración.
• En este modo, la unidad exterior proporcionará la capacidad de refrigeración a la unidad interior.

• MODO FRÍO + ACS

• En este modo, la unidad exterior proporcionará capacidad de refrigeración a la unidad interior.
• La unidad interior controlará el de la resistencia de eléctrica del acumulador ACS.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

- Esta operación reduce el ruido de la unidad exterior. En esta condición, disminuirá su capacidad de calefacción/refrigeración.

PARA ACTIVAR LA RESISTENCIA ELÉCTRICA DE APOYO

• La resistencia eléctrica de apoyo brinda una capacidad de calefacción adicional durante la temperatura exterior fría y sólo puede operar en el funcionamiento del modo de calefacción para la unidad interior al activarse pulsando este botón.
• La resistencia eléctrica de apoyo se encenderá automáticamente cuando se cumple con las condiciones de configuración.
• Para desactivar manualmente el funcionamiento de la resistencia eléctrica de apoyo, pulse el botón de nuevo.

MODO DE VERIFICACIÓN DEL ESTADO DEL SISTEMA

1. Presione CHECK durante 5 segundos para ingresar en el modo STATUS (Estado).
2. Pulse o para comprobar la temperatura de agua de entrada, temperatura de acumulador ACS, frecuencia de trabajo del compresor o historial de errores.

• Pulse para salir del modo ESTADO.
• Cuando se ingresa al modo ESTADO, se enciende el indicador "STATUS".
• El modo "ESTADO" no se puede activar cuando el indicador "SETTING" está encendido.

• Se recomienda que se comunique con el servicio técnico autorizado más cercano para cambiar el rango de temperatura del agua.
• Con el panel de control puede fijar el rango de temperatura para de salida del agua y la temperatura ambiente exterior.

MODO DE AJUSTE DEL SISTEMA

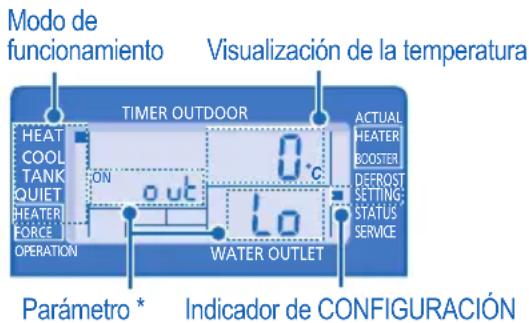

Modo de funcionamiento Visualización de la temperatura TIMER OUTDOOR HEAT COOL TANK QUIET ON OUT 0°C HEATER FORCE OPERATION WATER OUTLET ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE Parámetro * Indicador de CONFIGURACIÓN

1. Presione SET durante 5 segundos para ingresar en el modo SETTING (Configuración). Se enciende el indicador "SETTING".
2. Presione 🔔 para elegir un parámetro.
3. Después de seleccionar el parámetro deseado, presione para acceder.
4. Presione o para fi jar la temperatura deseada.
5. Presione SET nuevamente para confirmar la configuración.
6. Repita los pasos 2 a 5 para fi jar otros parámetros.

Modo de funcionamiento Parámetro * Descripción

HEAT	out lo	Temperatura ambiente exterior establecida baja (-15°C ~ 15°C).	Temperatura
HEAT	out H,	Temperatura ambiente exterior establecida alta (-15°C ~ 15°C).
HEAT	H20 lo	Temperatura de salida del agua fi jada a una temperatura baja del ambiente exterior (25°C ~ 55°C).	temperatura exterior
HEAT	H20 H,	Temperatura de salida del agua fi jada a una temperatura alta del ambiente exterior (25°C ~ 55°C).
HEAT	OFF	Ajuste la temperatura para APAGAR el funcionamiento de la calefacción (5°C ~ 35°C).
HEATER	out on	Temperatura ambiente exterior fijada para ENCENDER el funcionamiento de la resistencia eléctrica de apoyo (-15°C ~ 20°C).
COOL	SET	Temperatura del agua fijada durante del modo de refrigeración (5°C~20°C)
TANK	SET	Temperatura fi jada del acumulador ACS (40°C ~ 75°C).

AJUSTE DE CAMBIO TÉRMICO DE TEMPERATURA DEL AGUA

- Repita los pasos 3 a 5 para fijar el cambio de temperatura deseado (-5°C \~ 5°C).

Notas:

• Presione CANCEL o espere 30 segundos para salir del modo SETTING.
• La temperatura se almacenará en el sistema cuando se confi rma.
• El modo "SETTING" no se puede activar cuando el indicador "SERVICE" y "STATUS" está encendido.

CONFIGURACIÓN DEL TEMPORIZADOR SEMANAL

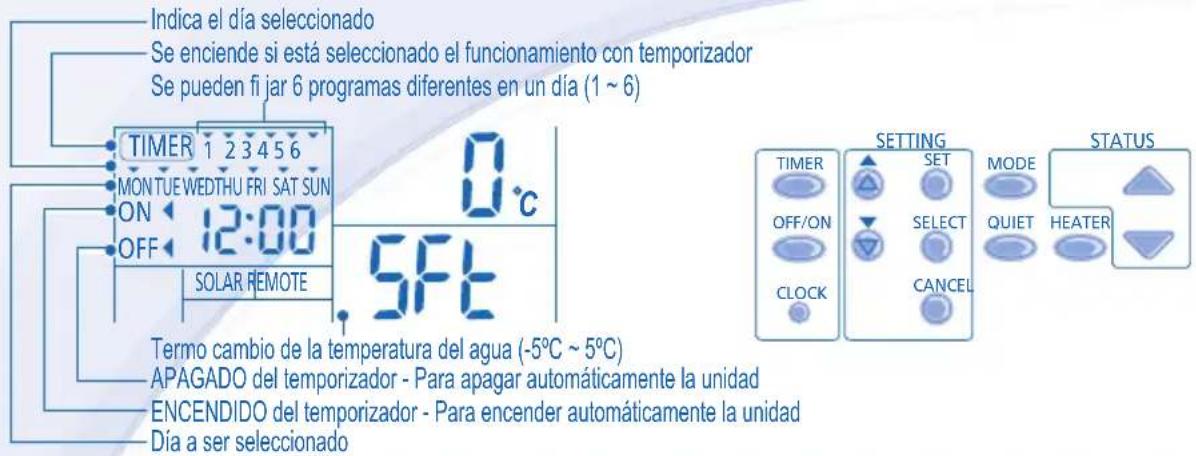

Indica el día seleccionado Se enciende si está seleccionado el funcionamiento con temporizador Se pueden fi jar 6 programas diferentes en un día (1 ~ 6) TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON 12:00 OFF 5Ft SOLAR REMOTE 0 °C TERMOCambio de la temperatura del agua (-5°C ~ 5°C) APAGADO del temporizador - Para apagar automáticamente la unidad ENCENDIDO del temporizador - Para encender automáticamente la unidad Día a ser seleccionado SETTING SET MODE QUIET HEATER STATUS

Función

Entre en modo de temporizador

Fije la fecha y la hora

Paso

Pulse TIMER

1. Pulse o para seleccionar el día escogido.
2. Pulse para confi rmar.
3. Parpadeará el "1"; pulse para establecer el programa 1.
4. Pulse para seleccionar el ENCENDIDO o APAGADO del temporizador.
5. Pulse para seleccionar la hora escogida.

Puede ajustar MODE, QUIET HEATER y la temperatura de cambio térmico del agua deseada con el temporizador.

1. Pulse para confirmar el programa 1. El día seleccionado se resaltará con ▼.

- Después de 2 segundos, la pantalla pasará al próximo programa.

1. Repita los pasos 4 a 7 para confi gurar los programas 2 a 6.

- Durante el ajuste del temporizador, si no se pulsa un botón dentro de los 30 segundos, o si se pulsa el botón SET, la configuración de ese momento queda confirmada y finaliza la confi guración del temporizador.

Repita los pasos anteriores.

Agregar/modifi car temporizador

Desactivar temporizador

Pulse TIMER, luego pulse CANCEL

Activar temporizador

Comprobar el temporizador

Pulse TIMER, luego pulse SET.

1. Pulse TIMER
2. Pulse o hasta que aparezca el día deseado, y pulse

3. Pulse o para comprobar los programas configurados.

4. Pulse

5. Pulse hasta que aparezca el día deseado, y pulse

6. Pulse SELECT para entrar a la confi guración de programa.
7. Pulse hasta que aparezca el programa deseado.
8. Pulse CANCEL para cancelar el programa.

• Se puede configurar el temporizador para cada día de la semana (lunes a domingo) con 6 programas diarios.
• Cuando se produce el encendido de la unidad debido a la activación del Timer, se usará la última temperatura de establecida para el control de la temperatura de la salía de agua.
• El mismo programa de temporizador no se puede repetir en el mismo día.
• También pueden seleccionarse conjuntos de días con el mismo ajuste de temporizador.
• Facilita el ahorro de energía permitiéndole establecer hasta 6 programas en cualquier día dado.

- Apague la unidad antes de limpiarla.

INSTRUCCIONES DE LIMPIEZA

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

INDICACIONES

- Para garantizar un desempeño óptimo de la unidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. Consulte con un distribuidor autorizado.

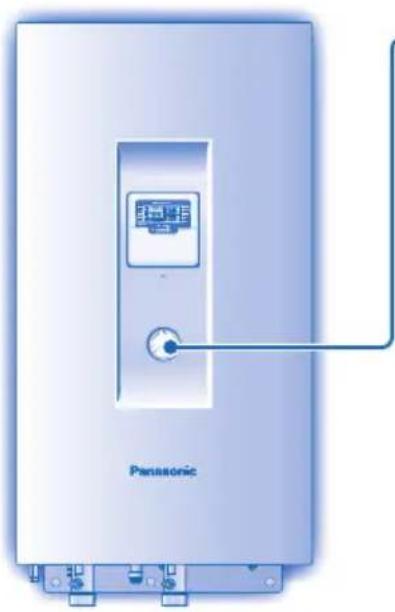

INDICADOR DE PRESIÓN DEL AGUA

• No presione ni golpee la cubierta de vidrio con objetos duros y puntiagudos. Esto puede dañar la unidad.
• Asegúrese de que la presión de agua esté entre 0,05 y 0,3 MPa (0,1 MPa = 1 bar).
• En caso de que la presión del agua esté fuera de ese rango, consulte a un distribuidor autorizado.

UNIDAD INTERIOR Y PANEL DE CONTROL

• No salpique agua directamente.
• Limpie la unidad suavemente con un paño suave y seco.

FILTRO EXTERNO

- Limpie el filtro externo al menos una vez al año. Si no lo realiza, esto podría atascar el filtro, provocando el consecuente fallo en el sistema. Consulte con su servicio técnico autorizado.

UNIDAD EXTERIOR

• No obstruya la entrada de agua ni las ventilaciones de salida de aire, ya que esto podría provocar un rendimiento bajo o avería. Retire los obstáculos para garantizar la ventilación.
• Durante el invierno, limpie y retire la nieve que está cerca de la unidad exterior para que la nieve no cubra la entrada de aire ni las ventilaciones de salida de aire.

INSPECCIÓN

• Con el fin de garantizar el rendimiento óptimo de la unidad, las inspecciones de temporada de la unidad, el filtro externo y el cableado se ha de llevar a cabo por un servicio técnico autorizado.
• Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

- Apague la unidad.

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y luego consulte con el servicio técnico autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.
• Agua o elementos extraños entrado en el panel de control.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frecuentemente.
• El cable de alimentación está demasiado caliente.

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

SEÑAL	CAUSA
Sonido de burbujeo durante el funcionamiento.	Flujo del refrigerante en el interior de la unidad.
El aparato tarda varios minutos en funcionar tras volver a encenderlo.	El retraso responde a un dispositivo de protección del compresor de la unidad.
La unidad exterior genera agua o vapor.	Se produce condensación o evaporación en los tubos.
La unidad exterior genera vapor durante el modo de calefacción.	Esto se debe al proceso de descongelación que tiene lugar en el intercambiador de calor.
No funciona la unidad exterior.	Cuando la temperatura exterior está fuera del rango de funcionamiento, el sistema de bomba de calor activa su protección.
Se detiene la operación del sistema de bomba de calor aire a agua.	El sistema de bomba de calor entra en el modo de control de protección. El compresor se detiene cuando la temperatura de entrada de agua es inferior a 18°C; el calentador de respaldo se enciende cuando la temperatura de entrada del agua es inferior a 23°C.
Difi cultad del sistema para calentar.	Cuando la calefacción es operada por la unidad interior junto con la calefacción del piso o el calentador del panel simultáneamente, puede haber casos donde la temperatura del agua tibia esté bajando y cause que se debilite la calefacción del piso o del calentador del panel. Cuando la temperatura de aire exterior es baja, puede disminuye el rendimiento. La nieve bloquea la salida o entrada de aire en la unidad exterior. Cuando la temperatura de salida de agua es baja, puede disminuye el rendimiento.
El sistema no se puede calentar instantáneamente.	Debido a la naturaleza del sistema de bomba de calor, puede tardar un tiempo que se caliente el agua si la unidad está operando desde un arranque en frío.
Si no está activado, el calentador de respaldo se ENCIENDE automáticamente.	El ENCENDIDO del calentador de respaldo es una medida de protección para el intercambiador de calor de la unidad interior.
La operación se inicia automáticamente incluso sin temporizador ON.	Se ha ajustado el temporizador de esterilización.

Compruebe lo siguiente antes de llamar a un técnico.

SEÑAL	COMPRUEBE
El sistema de calefacción/refrigeración no está funcionando efi cazmente.	Programe la temperatura correctamente.¿La válvula del calefactor/refrigerador del panel está cerrada?Limpie cualquier obstrucción en las ventilaciones de entrada y salida de aire de la unidad exterior.
Funcionamiento ruidoso.	Compruebe si la unidad está instalada en una pendiente o si la tapa no está cerrada correctamente.
La unidad no funciona.	Compruebe si el disyuntor está activado.
El LED de funcionamiento no enciende o la pantalla del panel de control está en blanco.	Está desconectado el suministro de energía o hay un fallo eléctrico.

El LED de funcionamiento parpadea y aparece un código de error en la pantalla del panel de control.

TIMER TIMER 1 2 3 4 5 6 MON TUE WEDTHU FBI SAT SUN ON H76 OFF

Botón de modo calefactor forzado

FORCE

En caso de que haya avería del sistema de bomba de calor de aire a agua, se puede usar la resistencia eléctrica de apoyo para calentar el agua. Pulse FORCE para encender el calefactor de respaldo.Pulse OFF/ON para detener el funcionamiento del calefactor forzado.Durante el modo calefactor forzado, no se permiten ninguna de las otras operaciones.

Información para usuarios sobre la recogida y eliminación de aparatos viejos

Estos símbolos en los productos, embalajes y/o documentos adjuntos, significan que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos.

Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recogida aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE.

Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos.

Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos.

Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional.

Para usuarios empresariales en la Unión Europea

Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a fin de obtener mayor información.

[Informacion sobre la Eliminación en otros Países fuera de la Unión Europea]

Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación.

PARA DESFRUTAR DE UM AMBIENTE SOSSEGADO

Entrar no modo temporizador

Passo

Prima TIMER

Confi gure dia & hora

Desactivar temporizador

Activar temporizador

Cancelar temporizador

- Desligue a unidade antes de efectuar a limpeza.

INSTRUÇÕES DE LIMPEZA

PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO

NASTAVENÍ SPECIÁLNÍCH FUNKCÍ
