MANUAL DE UTILIZADOR FX-RM5170PRO Fuxtec

62. Instruções de segurança para cortadores de relva ............................................................. 143

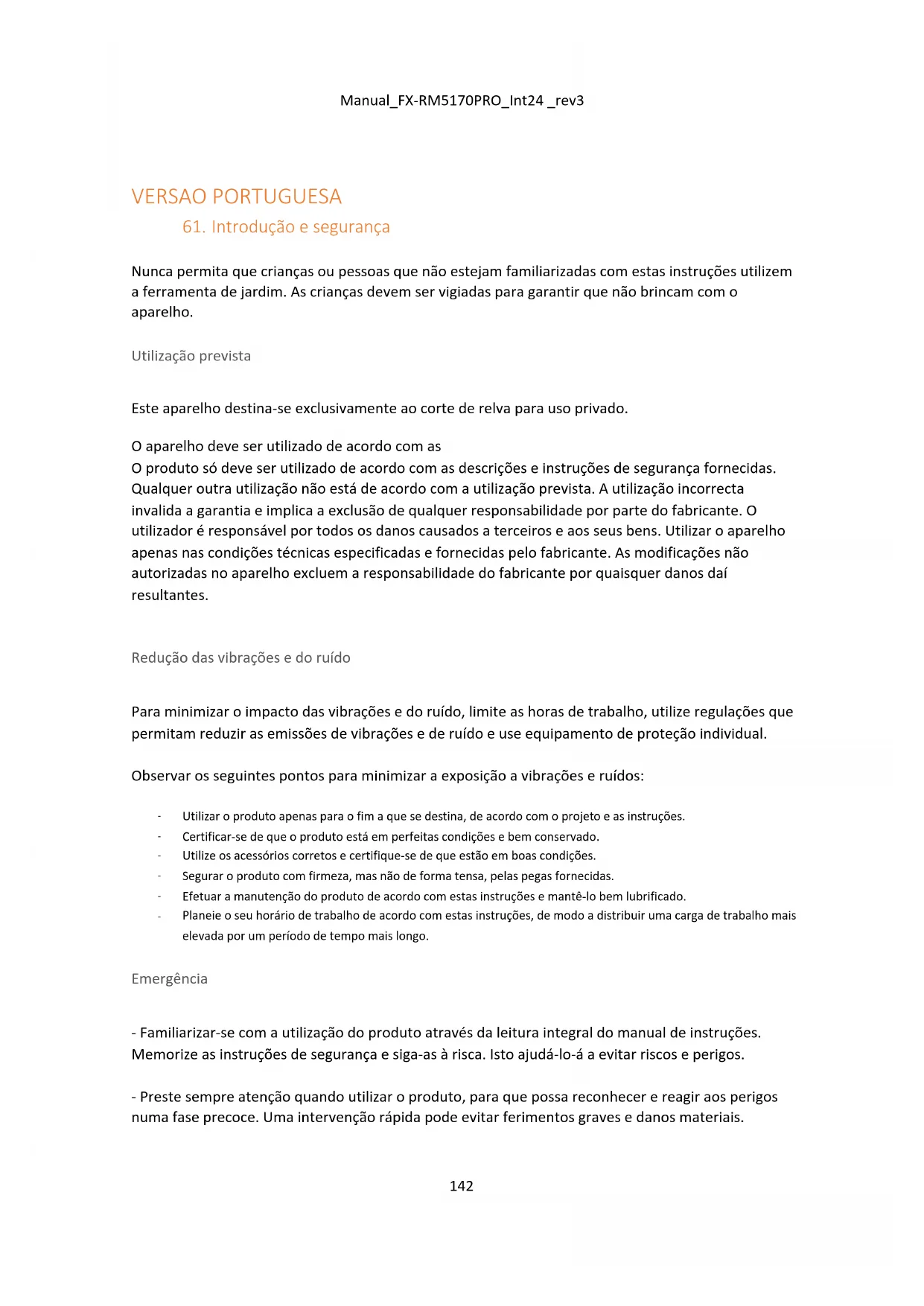

61. Introdução e segurança

Nunca permita que crianças ou pessoas que não estejam familiarizadas com estas instruções utilizem a ferramenta de jardim. As crianças devem ser vigiadas para garantir que não brincam com o aparelho. Utilização prevista Este aparelho destina-se exclusivamente ao corte de relva para uso privado. O aparelho deve ser utilizado de acordo com as O produto só deve ser utilizado de acordo com as descrições e instruções de segurança fornecidas. Qualquer outra utilização não está de acordo com a utilização prevista. A utilização incorrecta invalida a garantia e implica a exclusão de qualquer responsabilidade por parte do fabricante. O utilizador é responsável por todos os danos causados a terceiros e aos seus bens. Utilizar o aparelho apenas nas condições técnicas especificadas e fornecidas pelo fabricante. As modificações não autorizadas no aparelho excluem a responsabilidade do fabricante por quaisquer danos daí resultantes.

Redução das vibrações e do ruído Para minimizar o impacto das vibrações e do ruído, limite as horas de trabalho, utilize regulações que permitam reduzir as emissões de vibrações e de ruído e use equipamento de proteção individual. Observar os seguintes pontos para minimizar a exposição a vibrações e ruídos:

Utilizar o produto apenas para o fim a que se destina, de acordo com o projeto e as instruções.

Certificar-se de que o produto está em perfeitas condições e bem conservado.

Utilize os acessórios corretos e certifique-se de que estão em boas condições.

Segurar o produto com firmeza, mas não de forma tensa, pelas pegas fornecidas.

Efetuar a manutenção do produto de acordo com estas instruções e mantê-lo bem lubrificado.

Planeie o seu horário de trabalho de acordo com estas instruções, de modo a distribuir uma carga de trabalho mais elevada por um período de tempo mais longo. Emergência - Familiarizar-se com a utilização do produto através da leitura integral do manual de instruções. Memorize as instruções de segurança e siga-as à risca. Isto ajudá-lo-á a evitar riscos e perigos. - Preste sempre atenção quando utilizar o produto, para que possa reconhecer e reagir aos perigos numa fase precoce. Uma intervenção rápida pode evitar ferimentos graves e danos materiais.Manual_FX-RM5170PRO_Int24 _rev3

Riscos residuais Mesmo que este cortador de relva seja utilizado de acordo com as instruções, existem sempre riscos residuais. Os seguintes riscos podem estar relacionados com a conceção e a construção deste cortador de relva: m) Ferimentos e danos materiais provocados por peças voadoras. n) Danos auditivos se não usar proteção auditiva adequada ou se utilizar o cortador de relva durante um longo período de tempo. o) Danos para a saúde resultantes das vibrações mão-braço se o cortador de relva for utilizado durante um longo período de tempo ou se não for corretamente guiado e mantido.

62. Instruções de segurança para cortadores de relva

Instruções gerais de segurança - Para sua própria segurança e para a segurança de terceiros, leia este manual de instruções e as respectivas instruções de segurança antes de utilizar o aparelho. Guarde o manual de instruções e as as suas instruções de segurança para utilização posterior e mantê-las em segurança para referência futura. pronto a usar para qualquer utilização. - Entregar o manual de instruções juntamente com o aparelho, caso este mude de mãos. - As pessoas que operam o aparelho não devem estar sob a influência de substâncias tóxicas (por exemplo, álcool, drogas ou medicamentos). - Utilizar o aparelho apenas no modo de funcionamento prescrito e fornecido pelo fabricante. condição técnica. As modificações não autorizadas no aparelho excluem a responsabilidade do fabricante por quaisquer danos daí resultantes. - Utilizar o aparelho apenas à luz do dia ou sob boa iluminação artificial. - Utilize o aparelho apenas em condições climatéricas secas. Mantenha-o afastado da chuva ou de condições de humidade. A entrada de água no aparelho aumenta o risco de choque elétrico. - Desligue o aparelho e retire a bateria nas seguintes condições: ⬧ se o aparelho for deixado sem vigilância; ⬧ se o aparelho começar a vibrar excessivamente. Antes da utilização - Familiarize-se com o aparelho e com as suas funções e comandos antes de iniciar os trabalhos. - Verificar se o aparelho apresenta sinais de desgaste ou danos antes da colocação em funcionamento e após um impacto.Manual_FX-RM5170PRO_Int24 _rev3

- Não utilizar um aparelho cujo interrutor esteja defeituoso e já não possa ser ligado ou desligado. - Verificar se todas as porcas, parafusos e parafusos estão bem apertados para garantir o funcionamento seguro do aparelho. - Nunca utilize um aparelho com peças danificadas ou em falta. Mande repará-las ou, se necessário, substituí-las por um especialista qualificado ou por uma oficina especializada. - Ao trabalhar com ou no aparelho, use sempre sapatos resistentes, calças compridas e o equipamento de proteção individual adequado (óculos de proteção, proteção auditiva, luvas de trabalho com boa aderência, etc.). O uso de equipamento de proteção individual reduz o risco de ferimentos.

Quando utilizado Não ligue o aparelho se houver pessoas (especialmente crianças) ou animais nas imediações. Assegurar que as crianças não brincam com o aparelho. Interrompa o trabalho se notar que há pessoas (especialmente crianças) ou animais de estimação nas proximidades. Trabalhar em declives acentuados pode ser perigoso. Certifique-se de que tem um pé firme e corte a relva lentamente. Corte sempre ao longo do declive e não para cima e para baixo. Tenha especial cuidado ao mudar de direção. Existe o risco de tombar! Não cortar a relva em declives acentuados. Tenha especial cuidado ao deslocar-se para trás durante o corte e ao puxar o cortador de relva na sua direção. Não inclinar o cortador de relva quando ligar o motor. Mantenha uma distância de segurança indicada pela estrutura do punho. Não ligue o motor até que os seus pés estejam a uma distância segura da lâmina de corte. Tenha cuidado e não toque na lâmina de corte em rotação. Desligue o cortador de relva antes de o inclinar ou de o transportar, por exemplo, de/para o relvado ou sobre caminhos. Nunca conduza sobre gravilha com o motor em funcionamento. Existe o risco de ser atingido por pedras! Desligar o motor antes de levantar ou transportar o cortador de relva até que a lâmina de corte esteja parada. Não regular a altura de corte enquanto o motor não estiver desligado e a lâmina de corte não estiver parada. Nunca abrir a tampa de descarga com o motor em funcionamento. Antes de retirar o dispositivo de recolha de relva, desligar o motor e esperar até que a lâmina de corte esteja parada. Depois de esvaziar o dispositivo de captação de relva, voltar a colocá-lo cuidadosamente e certificar-se de que o dispositivo de captação de relva está bem fixo ao cortador de relva. Se possível, não cortar a relva molhada. Não trabalhar com a ferramenta de jardim num ambiente potencialmente explosivo onde existam líquidos, gases ou poeiras inflamáveis. Quando interromper o trabalho, nunca deixe o aparelho sem vigilância e guarde-o num local seguro.

Após a utilização Desligar o aparelho e só depois colocar o aparelho num local seguro.Manual_FX-RM5170PRO_Int24 _rev3

Não guardar o aparelho ao alcance das crianças. Assegurar-se de que as ranhuras de ventilação do aparelho estão limpas. Mantenha todas as porcas, parafusos e parafusos apertados para garantir que o cortador de relva está em condições de funcionamento seguras. Controlar frequentemente o dispositivo de captação de relva quanto a desgaste ou danos. Utilizar apenas uma lâmina de corte destinada a este cortador de relva. Siga as instruções de instalação fornecidas e retire previamente a bateria (apenas no modelo eS). As reparações só podem ser efectuadas por um técnico qualificado ou por um centro de assistência técnica.

63. Informações e avisos

Abastecer apenas com gasolina normal com um índice de octanas de, pelo menos, 95. A capacidade máxima do depósito é de 1,0 litro.

Risco de ferimentos: manter as mãos e os pés afastados!

Atenção: Leia atentamente o manual de instruções! O cortador de relva é fornecido sem óleo!

Nível de potência sonora do cortador de relva: 98dBManual_FX-RM5170PRO_Int24 _rev3 146Manual_FX-RM5170PRO_Int24 _rev3

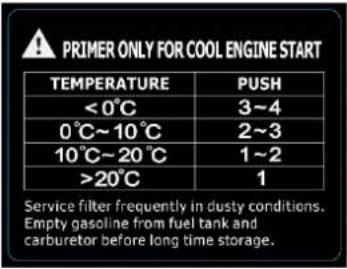

Notas sobre a utilização da bomba de escorva durante o arranque a frio!

Notas importantes sobre a montagem do corta-relva Antes de montar e utilizar o cortador de relva a gasolina, leia atentamente todo o manual de instruções e as instruções nele contidas. INFORMAÇÃO IMPORTANTE: O cortador de relva é fornecido SEM COMBUSTÍVEL E ÓLEO no motor. O seu novo corta-relva foi testado nas instalações de produção, ou seja, pode haver uma pequena quantidade de óleo residual no motor ou visível na vareta de óleo! RETIRAR O CORTADOR DE RELVA DA EMBALAGEM DE CARTÃO Retirar o cortador de relva da embalagem de cartão e verificar se não existem peças soltas na embalagem.

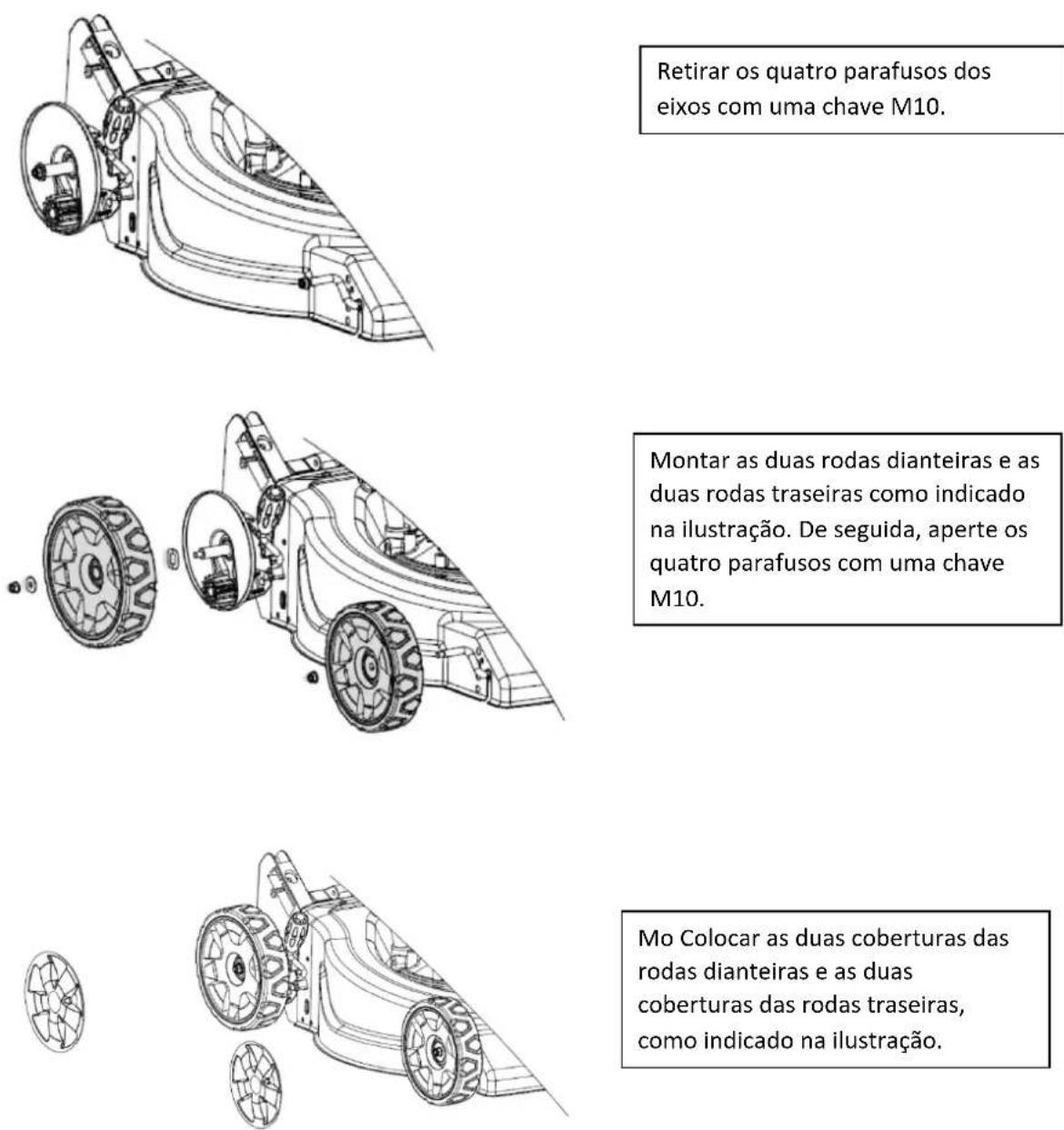

Retirar os quatro parafusos dos eixos com uma chave M10. Montar as duas rodas dianteiras e as duas rodas traseiras como indicado na ilustração. De seguida, aperte os quatro parafusos com uma chave M10. Mo Colocar as duas coberturas das rodas dianteiras e as duas coberturas das rodas traseiras, como indicado na ilustração.Manual_FX-RM5170PRO_Int24 _rev3

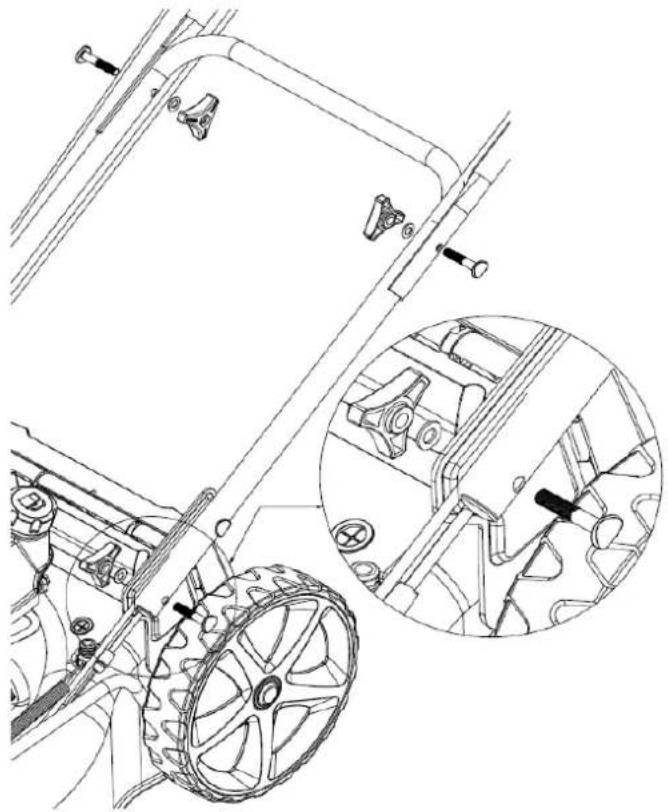

Montagem da calha superior e inferior Desdobrar cuidadosamente o punho do cortador de relva, tendo o cuidado de não apertar ou danificar os cabos de controlo do cortador de relva. Abrir o punho e apertar as peças do punho com as quatro porcas de orelhas, uma anilha e os parafusos, como indicado abaixo. Introduzir o cabo de arranque no lado direito do punho e fixá-lo com a pega de plástico (ver as imagens seguintes).Manual_FX-RM5170PRO_Int24 _rev3

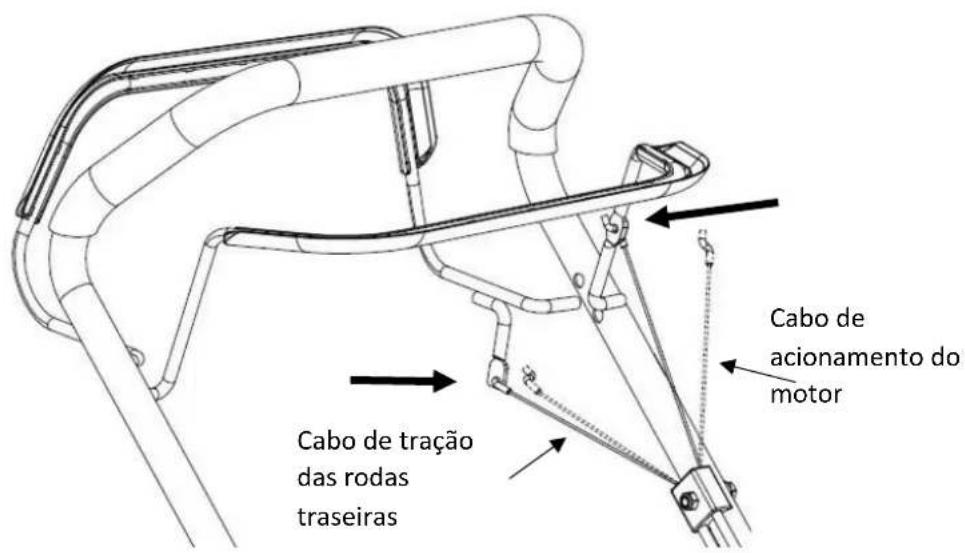

Introduza o cabo de acionamento do motor e o cabo de acionamento da roda traseira no orifício da alavanca correspondente, veja a ilustração abaixo. A seta indica onde o cabo deve ser enganchado.

Cabo de tração das rodas traseiras Cabo de acionamento do motorManual_FX-RM5170PRO_Int24 _rev3

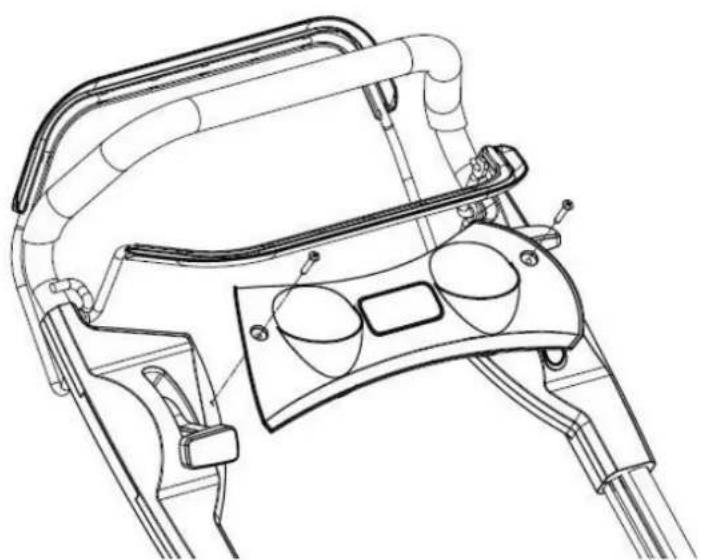

Montagem do painel de controlo Retire o painel de controlo da caixa e fixe-o com os dois parafusos fornecidos (ver figura seguinte).

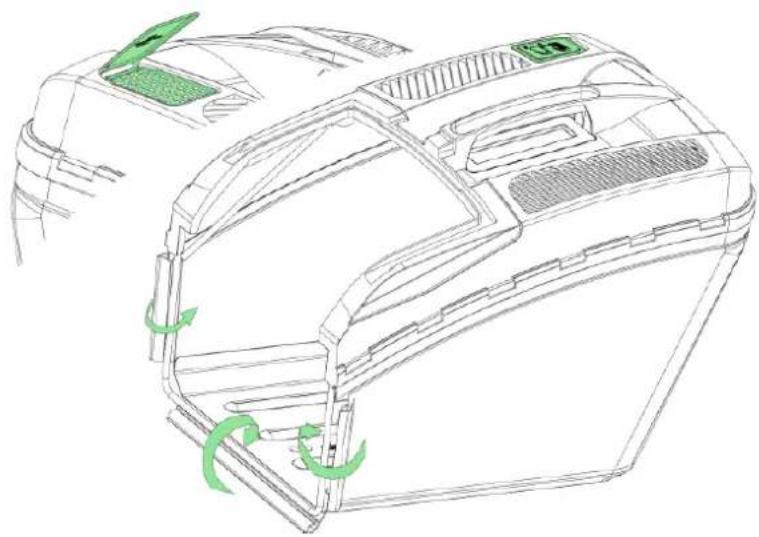

Montagem do apanhador de relva Empurre os rebordos de plástico do cesto para a armação e prenda os clipes como indicado abaixo. O dispositivo de recolha de relva contém um prático indicador do nível de enchimento que indica se o dispositivo de recolha de relva está cheio e se é necessário esvaziá-lo (ver imagem seguinte).

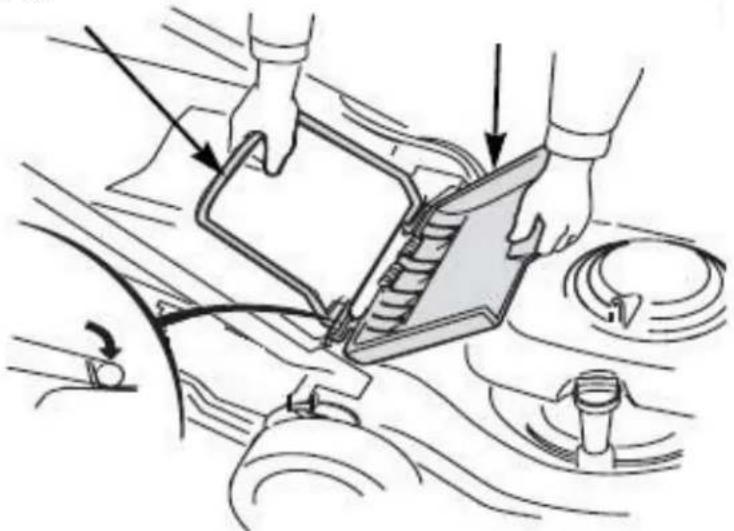

Levantar a proteção da descarga traseira, retirar o kit de mulching e inserir o dispositivo de recolha de relva (ver figura seguinte).Manual_FX-RM5170PRO_Int24 _rev3

Kit de cobertura vegetal O kit de mulching está integrado na tampa traseira. Quando a tampa traseira está dobrada, o kit de mulch bloqueia a abertura de descarga traseira e cumpre o seu objetivo. A relva não é recolhida e é ainda triturada pela rotação da lâmina!

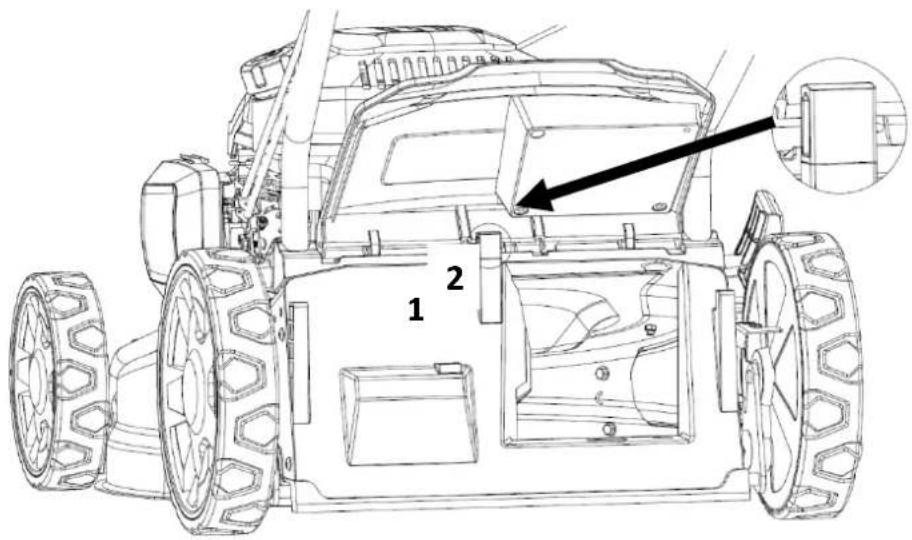

Retire um suporte da posição 1 e insira-o na posição 2. Levante a proteção de ejeção traseira e instale o suporte que a segura pode.

Suportes / calços para levantar e segurar a porta traseira Pega do apanhador de relva Porta traseiraManual_FX-RM5170PRO_Int24 _rev3

Retirar o calço/suporte da posição 1 e colocá-lo na posição 2. Levantar a proteção de ejeção traseira e instalar o suporte/calço para que a porta traseira possa ser mantida mais alta na calha de ejeção. Com a ajuda do suporte/cunha, a relva pesada e húmida pode ser ejectada mais eficazmente da zona de corte para trás.

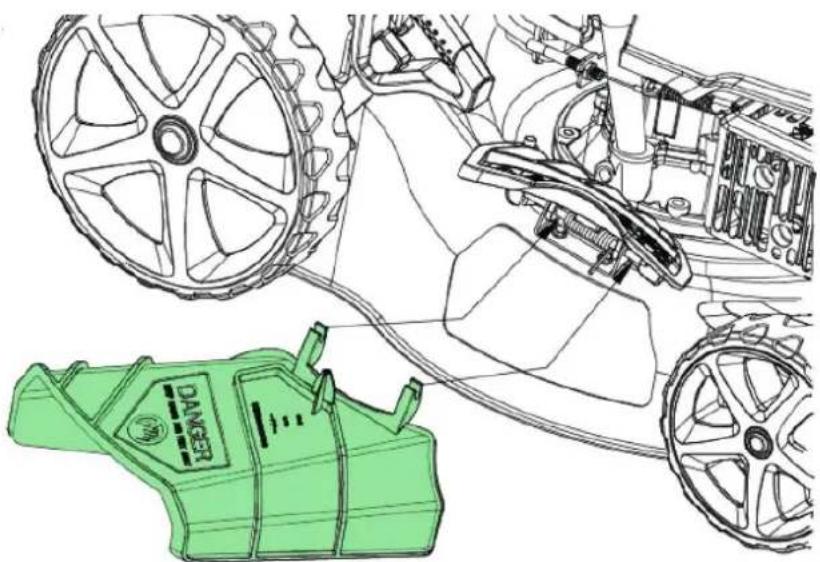

Calha de descarga lateral Para utilizar o ejetor lateral, levante a tampa e enganche a calha do ejetor lateral (ver ilustração).

NOTAS IMPORTANTES: Nem todos os modelos têm uma descarga lateral. Se pretender triturar, a descarga lateral deve ser previamente desinstalada.

65. Antes da primeira utilização

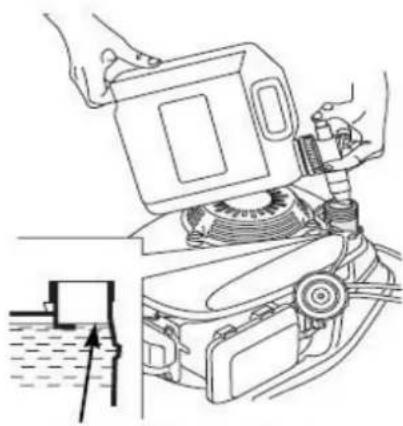

Encher com óleo ATENÇÃO: O corta-relva é fornecido sem óleo no motor. Todos os motores são testados na fábrica antes de serem embalados. A maior parte do óleo é removida antes da expedição; no entanto, uma pequena quantidade de óleo permanece no motor. Durante o transporte, o óleo desloca-se no compartimento do motor. Por isso, é possível que se veja uma quantidade suficiente de óleo na vareta de medição do óleo. No entanto, isto não é verdade! Por conseguinte, é necessário atestar com óleo suficiente para que o nível de óleo se situe entre as marcas superior e inferior da vareta de medição (ver ilustração). Não encher demasiado o motor com óleo.

Encher com gasolina Tampa de enchimento da vareta do óleo (ao medir o nível do óleo, não enroscar a vareta do óleo) Nível máximo de enchimento Nível mínimo de enchimentoManual_FX-RM5170PRO_Int24 _rev3

O motor é fornecido sem gasolina, encher com 1,0 litro de gasolina antes de pôr o motor a trabalhar.

Retirar o tampão do depósito de combustível

Encher com combustível até à extremidade inferior do limite do nível de enchimento no gargalo do depósito de combustível. Não encher demasiado. Limpar o combustível derramado antes de ligar o motor.

Apertar o tampão do depósito de combustível. A gasolina é altamente inflamável e os vapores de gasolina podem explodir e causar ferimentos graves ou morte. Tenha muito cuidado ao manusear gasolina. Mantenha-a fora do alcance das crianças. Reabastecer o veículo num local bem ventilado e com o motor desligado. Não fumar nem permitir a presença de chamas ou faíscas no local onde o motor é reabastecido ou onde a gasolina é armazenada. Evitar o contacto repetido ou prolongado com a pele ou a inalação de vapores. Aperte firmemente o tampão do depósito de combustível após o reabastecimento. Se tiver sido derramado combustível, certifique-se de que a área está seca antes de ligar o motor.

Nível máximo de enchimento Tampa do depósito de combustívelManual_FX-RM5170PRO_Int24 _rev3

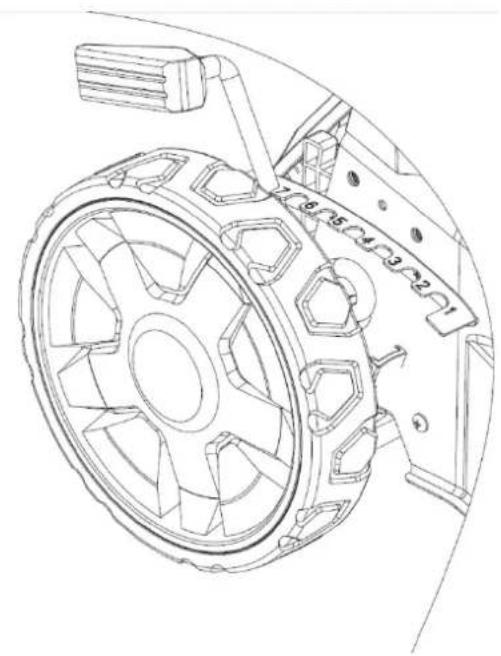

Regulação da altura de corte

Utilizar a alavanca de regulação da altura de corte para regular a altura desejada para o corte da relva. Atenção: Existe um risco considerável de ferimentos. Por isso, este procedimento só deve ser efectuado com o motor desligado e a lâmina de corte parada.

66. Trabalhar com o cortador de relva

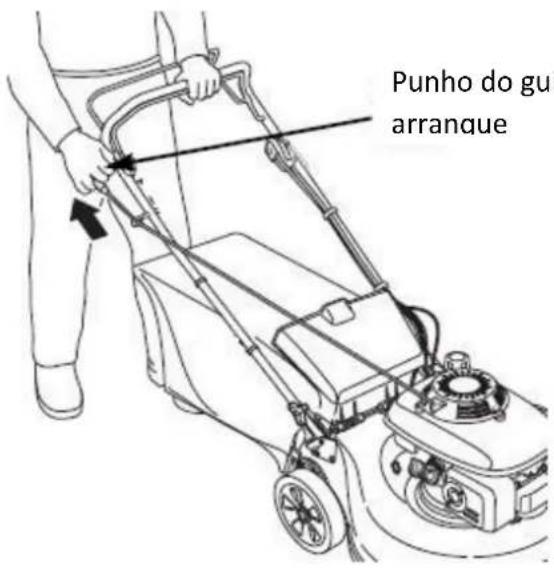

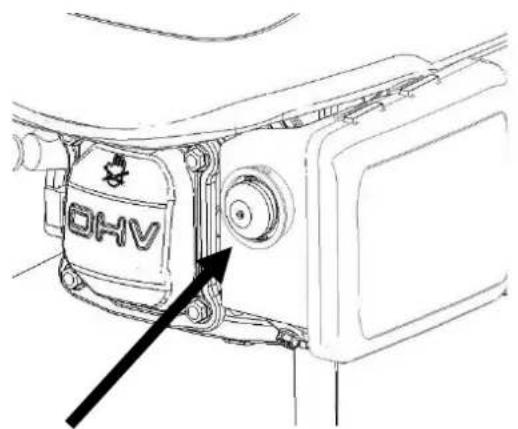

Arranque / paragem do motor Durante um arranque a frio, prima primeiro a bomba de escorva antes de apertar o punho do acelerador no guiador superior.Manual_FX-RM5170PRO_Int24 _rev3

Nota importante: nem todos os modelos estão equipados com uma bomba de escorva. Para ligar o motor, puxe a pega do cabo do motor para a pega na longarina superior. Se o seu modelo tiver uma tração traseira, não deve segurar o punho da tração traseira durante o processo de arranque, caso contrário as rodas traseiras começarão a mover-se imediatamente após o arranque.

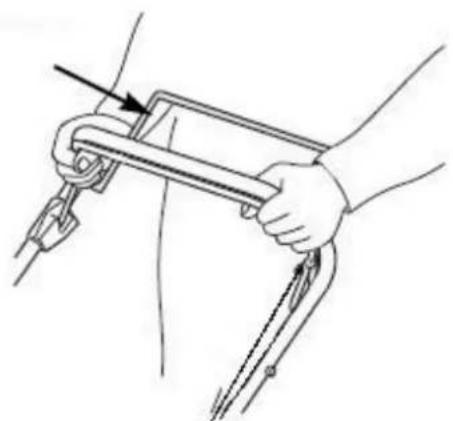

Em seguida, puxe cuidadosamente a pega do cabo de arranque até sentir uma ligeira resistência. Puxe agora o cabo de arranque com vigor para pôr o motor a funcionar. No caso de um arranque a frio, podem ser necessárias 2 a 3 tentativas até o motor estar a funcionar.

Para voltar a parar o motor, basta soltar a pega com o cabo do motor. O motor pára e a lâmina roda mais algumas voltas até parar completamente.

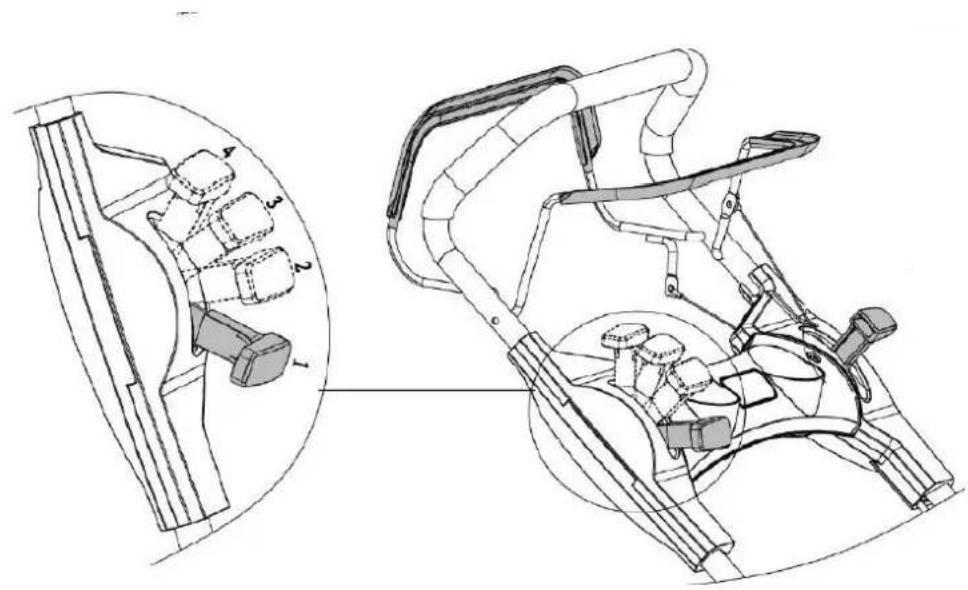

Regulação de velocidade variável

A velocidade pode ser definida de 2,7 a 5,0 km/h durante a condução. Acionar o manípulo direito no painel de instrumentos e definir uma das 4 velocidades diferentes. Ao conduzir a uma das duas velocidades mais baixas, a diferença de velocidade não varia significativamente.

67. Trabalhos de manutenção

Instruções gerais de manutenção: Todas as porcas, parafusos e parafusos devem ser corretamente apertados para garantir que a máquina se encontra em condições de segurança e de funcionamento. A manutenção regular é um requisito básico para a segurança do utilizador, a manutenção do estado de funcionamento e o desempenho do cortador de relva. Nunca guarde uma máquina com gasolina no depósito num edifício onde os vapores possam entrar em contacto com chamas abertas, faíscas ou temperaturas elevadas. Deixar arrefecer o motor antes de o estacionar num local fechado.

Para reduzir o risco de incêndio, certifique-se de que o cortador de relva e, especialmente, o motor, o silenciador de escape e também o local onde o combustível sobresselente é armazenado estão livres de relva, folhas ou quantidades excessivas de lubrificantes. Verificar regularmente o estado da cobertura do dispositivo de captação de relva e do dispositivo de captação de relva e substituí-los se estiverem danificados. Esvazie o combustível numa área bem ventilada quando o motor tiver arrefecido.Manual_FX-RM5170PRO_Int24 _rev3

Utilizar luvas de trabalho grossas para retirar e montar a lâmina de corte. ATENÇÃO: Desligar o motor e retirar a vela de ignição antes de efetuar trabalhos de manutenção ou reparação. Verifique regularmente o cortador de relva e certifique-se de que todos os depósitos de relva na parte inferior do chassis são removidos. Lubrificar regularmente o eixo do chassis e as chumaceiras com um lubrificante adequado. Verificar regularmente o estado das lâminas, pois estas têm uma influência significativa no desempenho do cortador de relva. As lâminas devem estar sempre afiadas e equilibradas. Verifique regularmente se todas as porcas e parafusos estão apertados. Os parafusos e porcas gastos ou mal apertados podem causar danos graves no motor ou na estrutura. Se a lâmina bater com força num obstáculo, pare o cortador de relva e contacte o serviço de apoio ao cliente da FUXTEC. A lâmina de corte é feita de aço prensado. Para obter óptimos resultados de corte, afie a lâmina regularmente, aproximadamente a cada 25 horas de funcionamento. Verifique se a lâmina está sempre corretamente equilibrada. Para o efeito, inserir um eixo de aço (com um diâmetro de 2-3 mm) no furo central. Se o eixo estiver corretamente alinhado, permanecerá na posição horizontal. Se a lâmina não permanecer na posição horizontal, substitua-a. Quando retirar a lâmina, desaperte o parafuso e verifique o suporte da lâmina. Se as peças estiverem gastas ou danificadas, substitua-as. ATENÇÃO: Utilizar sempre peças de substituição originais. As peças de substituição de qualidade inferior podem danificar gravemente o cortador de relva e constituir um risco para a segurança.

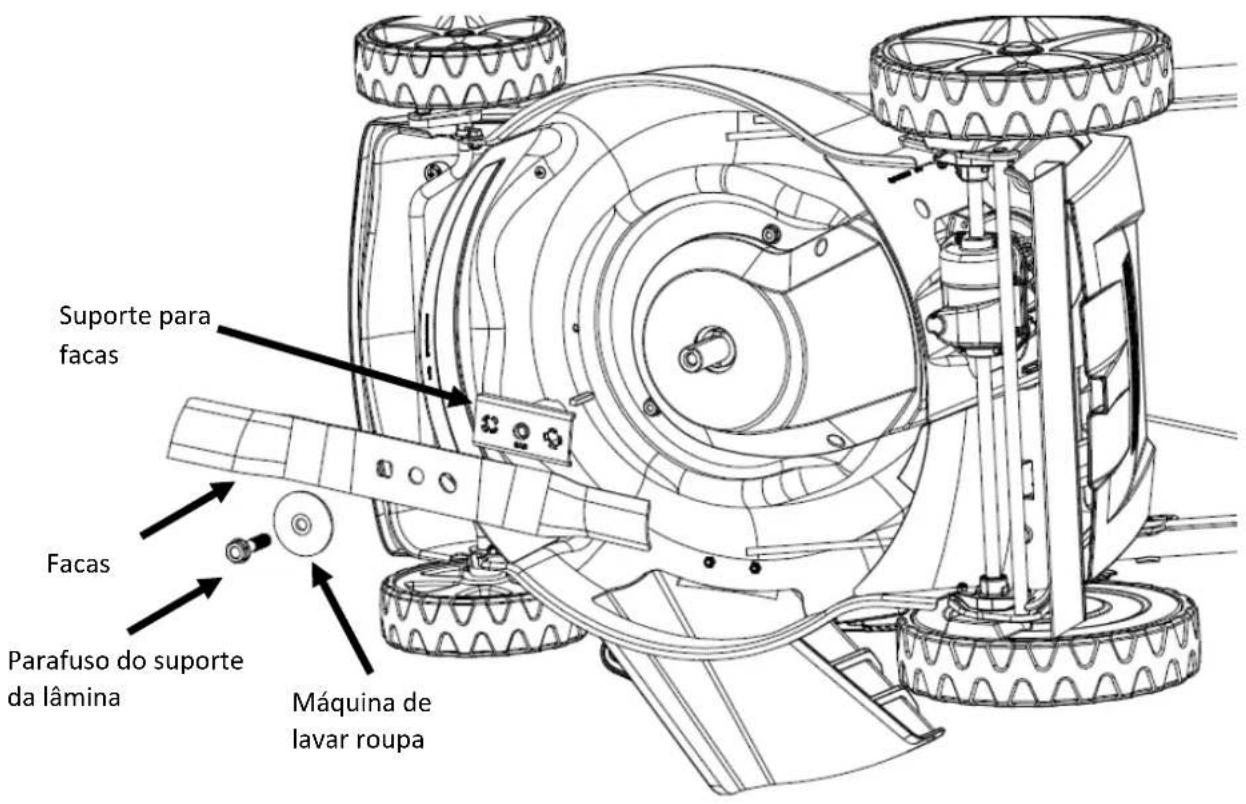

Substituir a lâmina de corte Incline o cortador para a direita de modo a que o lado do filtro de ar fique virado para cima. Isto evita que haja fugas de combustível e que o cortador arranque com dificuldade. Inspecionar a lâmina quanto a danos, fissuras e excesso de ferrugem ou corrosão. Uma lâmina cega pode ser afiada, mas uma lâmina excessivamente gasta, dobrada, rachada ou danificada de outra forma deve ser substituída. Para a montagem da lâmina, deve ser sempre utilizada uma chave dinamométrica. Verificar se os parafusos da lâmina estão apertados.Manual_FX-RM5170PRO_Int24 _rev3

Se retirar a lâmina para afiar ou substituir, necessitará de uma chave dinamométrica para a instalação. Utilize luvas de trabalho adequadas para proteger as suas mãos.

Retirar o parafuso com uma chave de caixa. Utilize um bloco de madeira para evitar que a lâmina rode durante a remoção do parafuso. Em seguida, retirar a lâmina.

Encaixe a lâmina com o parafuso da lâmina e as anilhas especiais. Certifique-se de que as anilhas especiais são colocadas com o lado côncavo virado para a lâmina e o lado convexo virado para o parafuso.

Apertar o parafuso da lâmina com uma chave dinamométrica. Utilizar um bloco de madeira para evitar que a lâmina gire ao apertar o parafuso.

Suporte para facas Facas Máquina de lavar roupa Parafuso do suporte da lâminaManual_FX-RM5170PRO_Int24 _rev3

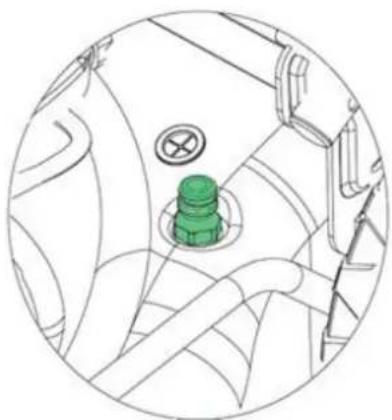

Utilizar a função Easy Clean No lado esquerdo da plataforma do cortador, em alguns modelos, encontra-se uma ligação de água para lavar a plataforma do cortador. Quando se utiliza a ligação de água, a máquina deve estar na posição de altura mais baixa no relvado. Isto garante que a água permanece debaixo do cortador durante a limpeza.

• Ligar uma mangueira ao bocal.

• Abrir a água e ligar o motor.

• A rotação das lâminas permite que a água limpe a parte inferior do cortador.

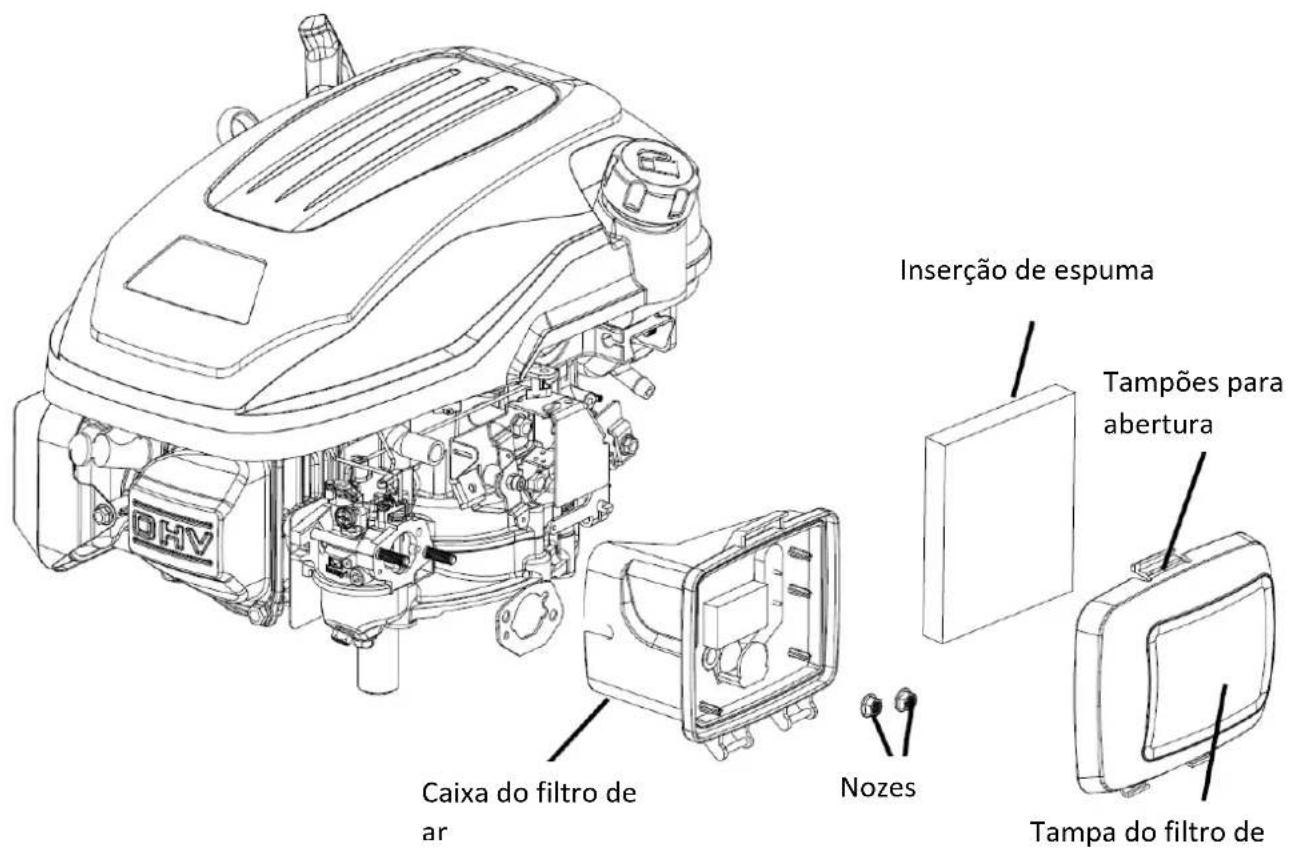

Filtro de ar Se o motor funcionar sem um filtro de ar ou com um filtro de ar danificado, pode entrar sujidade no motor, o que provoca um desgaste rápido do motor.

• Pressionar as patilhas da tampa para baixo e retirar a tampa.

• Retirar o filtro da base do filtro de ar.

• Verifique o filtro e o elemento de espuma e substitua-o se estiver danificado.

• Limpe o filtro batendo várias vezes numa superfície dura para remover a sujidade ou sopre ar comprimido através do interior do filtro de ar. Nunca tente escovar a sujidade; a escovagem forçará a sujidade para dentro das fibras.

• Limpe a sujidade do interior da caixa do filtro de ar e da tampa com um pano húmido. Certifique-se de que não entra sujidade na conduta de ar que conduz ao carburador.

Inserção de espuma Tampões para abertura Tampa do filtro de

Vela de ignição Para obter um bom desempenho, a vela de ignição deve ter a folga correta e estar livre de depósitos. Proceder da seguinte forma para efetuar a manutenção da vela de ignição:

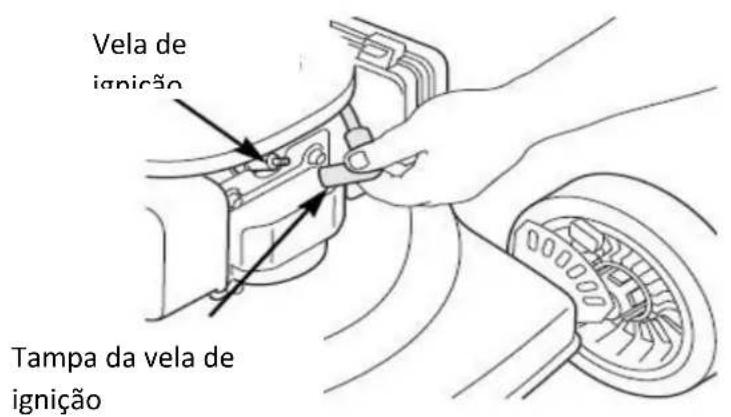

• Retire o conetor da vela de ignição e remova qualquer sujidade da área da vela de ignição.

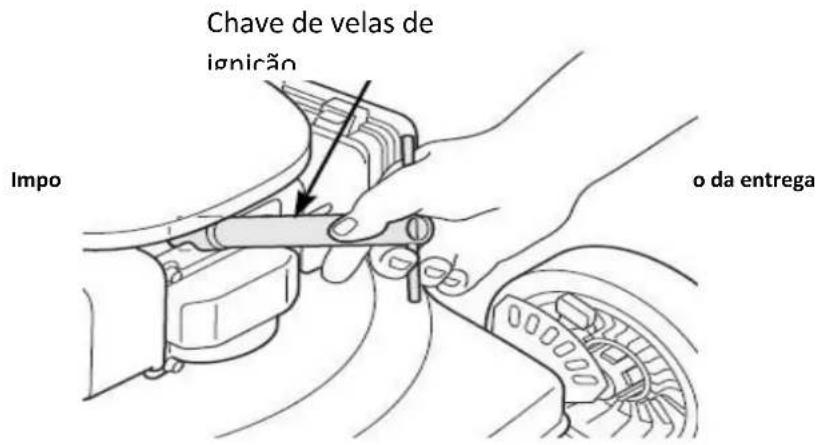

• Retirar a vela de ignição com uma chave de velas.

Importante: Uma chave de velas de ignição não está incluída no âmbito da entrega

Vela de ignição Tampa da vela de ignição Chave de velas de igniçãoManual_FX-RM5170PRO_Int24 _rev3

• Verificar a vela de ignição. Substitua-a se os eléctrodos estiverem gastos ou se o isolador estiver rachado ou fendido.

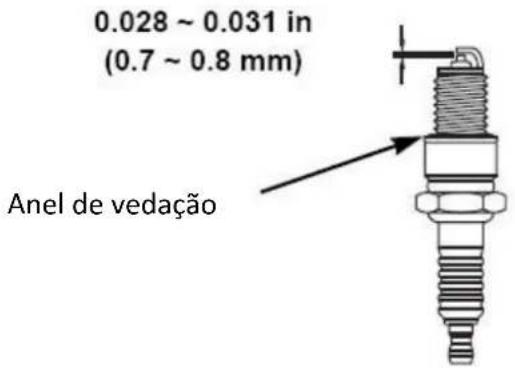

• Medir a folga do elétrodo da vela de ignição com um medidor adequado. A folga deve ser de 0,028 ~ 0,031 polegadas (0,7 ~ 0,8 mm). Se necessário, corrigir a folga dobrando cuidadosamente o elétrodo lateral com uma ferramenta adequada

• Introduzir a vela de ignição cuidadosamente à mão para evitar um aperto excessivo.

• Colocar a tampa da vela de ignição na vela de ignição. Cuidado: Uma vela de ignição solta pode sobreaquecer e danificar o motor. Apertar demasiado a vela de ignição pode danificar a rosca na cabeça do cilindro.

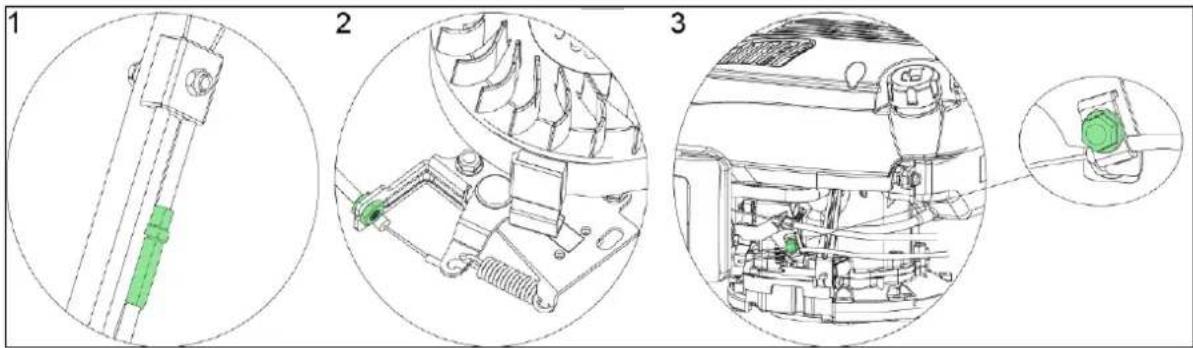

Ajustar os cabos A regulação do cabo deve ser sempre verificada antes da colocação em funcionamento da máquina. Os cabos podem ser controlados accionando completamente as pegas e verificando se o cabo está esticado. Se não for esse o caso, deve ser apertado. Se o manípulo não puder ser facilmente acionado na totalidade, o cabo deve ser desapertado. Após a primeira época, é de esperar que os cabos tenham de ser ajustados para uma ativação óptima, uma vez que os cabos podem esticar durante a utilização. Pode ser necessário reajustar os seguintes cabos:

1. cabo para a unidade

2. cabo para o travão do motor

Anel de vedaçãoManual_FX-RM5170PRO_Int24 _rev3

68. Instruções de segurança

INSTRUÇÕES GERAIS DE SEGURANÇA

• Este produto destina-se exclusivamente ao corte de relva. Não o utilize para outros fins que não aqueles a que se destina. Caso contrário, existe o risco de danos ou ferimentos.

• Nunca permita que crianças ou pessoas que não estejam familiarizadas com o conteúdo deste manual de instruções trabalhem com o aparelho.

• A pessoa que opera o cortador de relva é responsável pela segurança das pessoas na área de trabalho.

• Nunca utilize o cortador de relva na proximidade de outras pessoas, crianças ou animais soltos.

• Antes de começar a cortar a relva, verifique a área onde o cortador vai ser utilizado e retire pedras, fios, paus, lascas, ossos e outros objectos estranhos que possam ficar presos ou ser desviados e causar ferimentos.

INSTRUÇÕES DE UTILIZAÇÃO

• Todas as porcas, pinos e parafusos devem ser corretamente apertados para garantir o perfeito funcionamento da máquina.

• Nunca utilizar o cortador de relva sem a cobertura de proteção.

• Nunca utilizar o cortador de relva com uma lâmina de corte solta. Verificar sempre se todos os parafusos associados estão bem apertados.

• As lâminas afiadas devem ser substituídas.

• Ao trabalhar com o cortador de relva, deve certificar-se de que está de pé de forma segura.

• Nunca guarde o cortador de relva em locais fechados ou mal ventilados onde se possam acumular vapores. Os gases de escape do motor contêm monóxido de carbono, que pode ser fatal.

• Trabalhar apenas em condições de iluminação adequadas (ao crepúsculo ou com iluminação artificial suficiente).

• Não utilizar o cortador de relva quando está a chover ou quando a relva está molhada.

• Tenha especial cuidado ao cortar a relva em terrenos elevados (em declives). Cortar sempre perpendicularmente ao declive, paralelamente ao contorno e não diretamente para cima ou para baixo.Manual_FX-RM5170PRO_Int24 _rev3

• Nunca deixar o cortador de relva em funcionamento sem vigilância; se deixar o cortador de relva em funcionamento, desligar o motor.

• Nunca levante a traseira do cortador de relva quando o estacionar e não segure os seus membros perto da plataforma de corte ou da calha de descarga traseira quando o motor estiver a funcionar.

• Nunca alterar a regulação da velocidade do motor.

• Nunca transportar o cortador de relva com o motor em funcionamento.

• Desligar o motor e desligar a vela de ignição nos seguintes casos: se estiver a trabalhar debaixo do cortador ou na calha de descarga. se estiver a efetuar trabalhos de manutenção, reparações ou inspecções na máquina. antes de carregar, levantar ou transportar o cortador de relva. se deixar o corta-relva sem vigilância ou se pretender regular a altura de corte. antes de retirar e esvaziar a calha de descarga de resíduos grosseiros.

• Se for detectado um objeto estranho, desligue o motor e verifique cuidadosamente se existem danos. Em caso de danos, leve o cortador de relva a um centro de assistência técnica especializado para reparação. ATENÇÃO: A ventoinha do cortador continua a rodar durante alguns segundos depois de o motor ser desligado.

Se o cortador de relva vibrar de forma anormal, desligar imediatamente o motor. Para garantir um funcionamento seguro, verifique regularmente se os parafusos e as porcas do cortador de relva estão bem apertados. ATENÇÃO: O COMBUSTÍVEL É UM LÍQUIDO ALTAMENTE INFLAMÁVEL.

• Armazenar o combustível num recipiente adequado.

• Encher de combustível apenas num local aberto e bem ventilado. Não fumar nem utilizar o telemóvel durante o manuseamento do combustível.

• Encher de combustível apenas quando o motor estiver desligado. Nunca abrir o depósito de combustível e não encher com combustível quando o motor estiver quente ou em funcionamento.

• Se o combustível tiver sido derramado, não ligar o motor. Retirar o cortador de relva da zona onde o combustível foi derramado e ter o cuidado de evitar uma possível ignição. Não continuar a trabalhar até que o combustível derramado se tenha evaporado e os vapores de combustível se tenham dissipado.

• Depois de abastecer com combustível, aperte o tampão de enchimento de combustível e a tampa do reservatório de combustível.

ATENÇÃO: Desligar o motor e retirar a vela de ignição antes de efetuar trabalhos de manutenção ou reparação.

Se não utilizar o aparelho durante um longo período de tempo, deve guardá-lo de acordo com as instruções que se seguem. Desta forma, a vida útil do aparelho será prolongada.

• A mesma gasolina não deve permanecer no depósito durante mais de um mês.

• Limpe bem o cortador de relva e guarde-o num local seco.

• Nunca guarde o cortador de relva com combustível no depósito num edifício onde possa ocorrer uma chama aberta ou faísca.

• Para reduzir o risco de incêndio, mantenha o motor, o silenciador, o compartimento da bateria e a área de armazenamento de combustível livres de relva, folhas ou gordura excessiva.

• Se for necessário esvaziar o depósito de combustível, isso deve ser feito ao ar livre.

• Durante a regulação da máquina, não entalar os dedos entre a lâmina em movimento e as partes fixas da máquina.

• Deixar arrefecer o produto durante pelo menos 30 minutos antes de o armazenar.

70. Eliminação de resíduos

NOTA Para obter informações sobre as opções de eliminação, contacte a sua autoridade local/cidade, Reciclagem de matérias-primas em vez de eliminação de resíduos.Manual_FX-RM5170PRO_Int24 _rev3

Motor OHV, arrefecido a ar, a 4 tempos Potência nominal 2,9 kW Velocidade do motor 2800 rpm Deslocação 170 cm³ Arranque Extração de cabo / eStart (apenas para o modelo eS) Volume do depósito 1,0l Volume do depósito de óleo 0,5l Alturas de corte 25mm-75mm Largura de corte 508 mm Diâmetro das rodas 18cm à frente / 23cm atrás Volume do apanhador de relva 60l Nível de potência sonora 98dB Vibração 3,64 km/h Peso 28,8 kgManual_FX-RM5170PRO_Int24 _rev3

72. UE Konformitätserklärung / Declaração de Conformidade

EN ISO 14982:2009 Declaramos que a máquina acima mencionada, na versão por nós colocada no mercado

está em conformidade com as exigências fundamentais de segurança e de saúde da diretiva CE mencionada. Qualquer manipulação ou modificação da máquina que não tenha sido previamente autorizada por nós, de forma expressa, torna este documento nulo e sem efeito. Declaramos que a máquina acima mencionada cumpre os requisitos essenciais de segurança e saúde das diretivas CE acima mencionadas. Qualquer manipulação ou alteração da máquina que não seja explicitamente autorizada por nós com antecedência torna este documento nulo e sem efeito. Armazenamento dos documentos técnicos: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Alemanha, L. Zirkler, Diretor Geral
