GEBRUIKSAANWIJZING FX-RM5170PRO Fuxtec

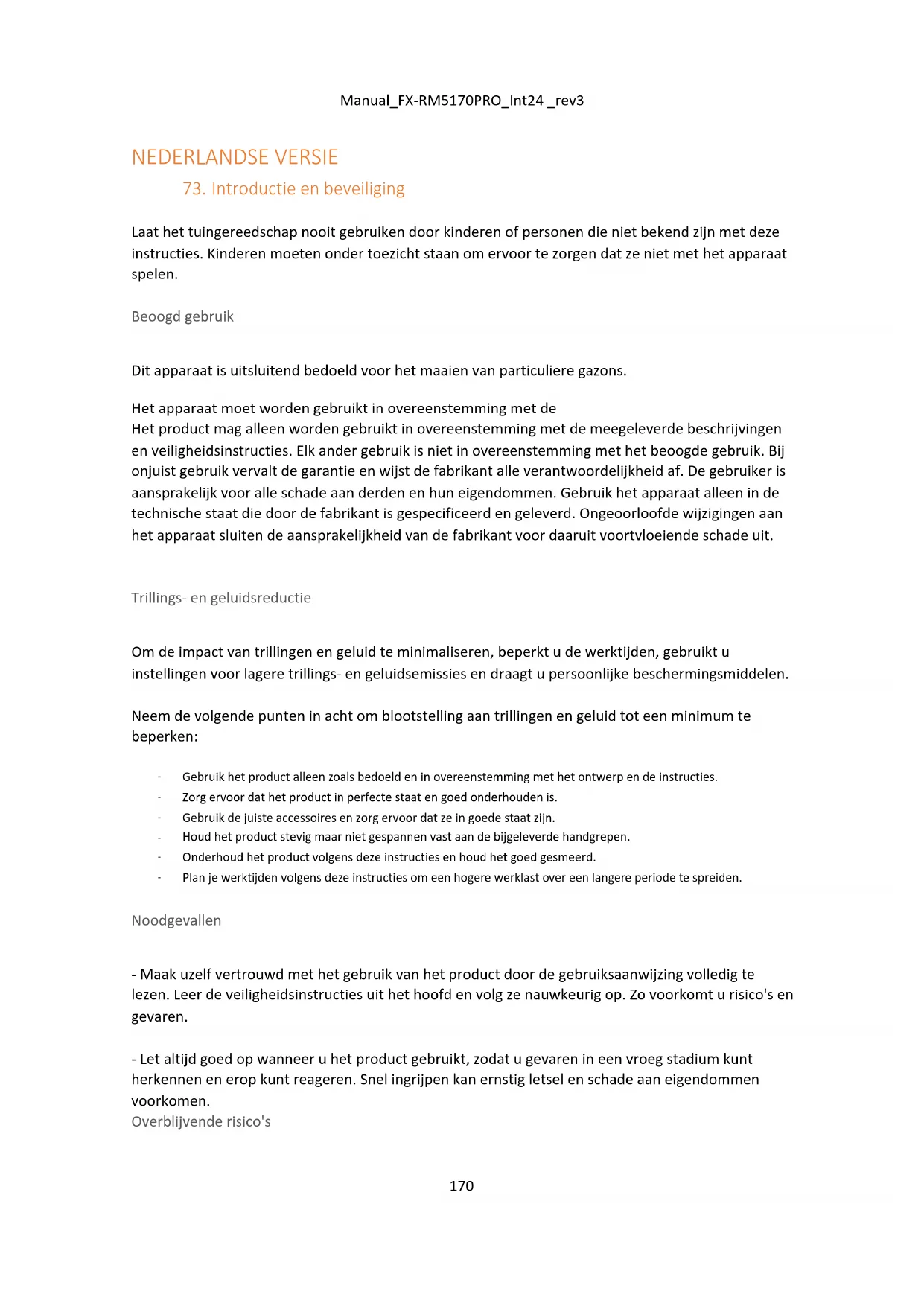

73. Introductie en beveiliging

Laat het tuingereedschap nooit gebruiken door kinderen of personen die niet bekend zijn met deze instructies. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Beoogd gebruik Dit apparaat is uitsluitend bedoeld voor het maaien van particuliere gazons. Het apparaat moet worden gebruikt in overeenstemming met de Het product mag alleen worden gebruikt in overeenstemming met de meegeleverde beschrijvingen en veiligheidsinstructies. Elk ander gebruik is niet in overeenstemming met het beoogde gebruik. Bij onjuist gebruik vervalt de garantie en wijst de fabrikant alle verantwoordelijkheid af. De gebruiker is aansprakelijk voor alle schade aan derden en hun eigendommen. Gebruik het apparaat alleen in de technische staat die door de fabrikant is gespecificeerd en geleverd. Ongeoorloofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit.

Trillings- en geluidsreductie Om de impact van trillingen en geluid te minimaliseren, beperkt u de werktijden, gebruikt u instellingen voor lagere trillings- en geluidsemissies en draagt u persoonlijke beschermingsmiddelen. Neem de volgende punten in acht om blootstelling aan trillingen en geluid tot een minimum te beperken:

Gebruik het product alleen zoals bedoeld en in overeenstemming met het ontwerp en de instructies.

Zorg ervoor dat het product in perfecte staat en goed onderhouden is.

Gebruik de juiste accessoires en zorg ervoor dat ze in goede staat zijn.

Houd het product stevig maar niet gespannen vast aan de bijgeleverde handgrepen.

Onderhoud het product volgens deze instructies en houd het goed gesmeerd.

Plan je werktijden volgens deze instructies om een hogere werklast over een langere periode te spreiden. Noodgevallen - Maak uzelf vertrouwd met het gebruik van het product door de gebruiksaanwijzing volledig te lezen. Leer de veiligheidsinstructies uit het hoofd en volg ze nauwkeurig op. Zo voorkomt u risico's en gevaren. - Let altijd goed op wanneer u het product gebruikt, zodat u gevaren in een vroeg stadium kunt herkennen en erop kunt reageren. Snel ingrijpen kan ernstig letsel en schade aan eigendommen voorkomen. Overblijvende risico'sManual_FX-RM5170PRO_Int24 _rev3

Zelfs als u deze grasmaaier gebruikt volgens de instructies, zijn er altijd restrisico's. De volgende gevaren kunnen optreden in verband met het ontwerp en de constructie van deze grasmaaier: p) Verwondingen en materiële schade door rondvliegende onderdelen. q) Gehoorschade als u geen geschikte gehoorbescherming draagt of de grasmaaier gedurende langere tijd gebruikt. r) Schade aan de gezondheid als gevolg van hand-armtrillingen als de grasmaaier gedurende langere tijd wordt gebruikt of niet goed wordt geleid en onderhouden.

74. Veiligheidsinstructies voor grasmaaiers

Algemene veiligheidsinstructies - Lees voor uw eigen veiligheid en die van anderen deze gebruiksaanwijzing en de bijbehorende veiligheidsvoorschriften voordat u het apparaat in gebruik neemt. Bewaar de gebruiksaanwijzing en de veiligheidsinstructies voor later gebruik en bewaar ze voor toekomstig gebruik. bij de hand voor elk gebruik. - Geef de gebruiksaanwijzing samen met het apparaat door als het in andere handen overgaat. - Personen die het apparaat bedienen mogen niet onder invloed zijn van bedwelmende middelen (bijv. alcohol, drugs of medicijnen). - Gebruik het apparaat alleen in de door de fabrikant voorgeschreven en geleverde bedrijfsmodus. technische voorwaarde. Ongeoorloofde wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor daaruit voortvloeiende schade uit. - Gebruik het apparaat alleen bij daglicht of goed kunstlicht. - Gebruik het apparaat alleen bij droog weer. Houd het uit de buurt van regen of natte omstandigheden. Als er water in het apparaat komt, neemt het risico op elektrische schokken toe. - Schakel het apparaat uit en verwijder de batterij onder de volgende omstandigheden: ⬧ als het apparaat onbeheerd wordt achtergelaten; ⬧ als het apparaat overmatig begint te trillen. Voor gebruik - Maak uzelf vertrouwd met het apparaat en de functies en bedieningselementen voordat u met de werkzaamheden begint. - Controleer het apparaat op tekenen van slijtage of schade voor ingebruikname en na een botsing. - Gebruik geen apparaten waarvan de schakelaar defect is en niet meer kan worden in- of uitgeschakeld. - Controleer of alle moeren, bouten en schroeven goed vastzitten, zodat het apparaat veilig kan worden gebruikt.Manual_FX-RM5170PRO_Int24 _rev3

- Gebruik nooit een apparaat met beschadigde of ontbrekende onderdelen. Laat ze repareren of, indien nodig, vervangen door een gekwalificeerde specialist of gespecialiseerde werkplaats. - Draag bij het werken met of aan het apparaat altijd stevige schoenen, een lange broek en de juiste persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, werkhandschoenen met een goede grip, enz.) Het dragen van persoonlijke beschermingsmiddelen vermindert het risico op letsel.

Bij gebruik Schakel het apparaat niet in als er mensen (vooral kinderen) of dieren in de buurt zijn. Zorg ervoor dat kinderen niet met het apparaat spelen. Onderbreek het werk als je merkt dat er mensen (vooral kinderen) of huisdieren in de buurt zijn. Werken op steile hellingen kan gevaarlijk zijn. Zorg dat je stevig staat en maai langzaam. Maai altijd dwars op de helling en niet op en neer. Wees vooral voorzichtig als je van richting verandert. Het risico bestaat dat je omkantelt! Maai niet op steile hellingen. Wees vooral voorzichtig wanneer u achteruit beweegt tijdens het maaien en de grasmaaier naar u toe trekt. Kantel de grasmaaier niet wanneer u de motor inschakelt. Houd een veilige afstand aan zoals aangegeven door het handgreepframe. Zet de motor pas aan als je voeten zich op een veilige afstand van het snijblad bevinden. Wees voorzichtig en reik niet in het draaiende snijblad. Schakel de grasmaaier uit voordat u hem kantelt of transporteert, bijv. van / naar het gazon of over paden. Rij nooit over grind terwijl de motor draait. Er bestaat een risico om door stenen geraakt te worden! Schakel de motor uit voordat u de grasmaaier optilt of vervoert. tot het maaimes tot stilstand is gekomen. Verstel de maaihoogte pas nadat de motor is uitgeschakeld en het maaimes tot stilstand is gekomen. Open de uitwerpklep nooit terwijl de motor draait. Voordat u de grasvanger verwijdert, schakelt u de motor uit en wacht u tot het snijblad tot stilstand is gekomen. Nadat u de grasvanger heeft geleegd, bevestigt u deze weer voorzichtig en zorgt u ervoor dat de grasvanger stevig aan de grasmaaier is bevestigd. Maai indien mogelijk geen nat gras. Werk niet met het tuingereedschap in een explosiegevaarlijke omgeving met ontvlambare vloeistoffen, gassen of stof. Laat het apparaat nooit onbeheerd achter wanneer u het werk onderbreekt en berg het op een veilige plaats op.

Na gebruik Schakel het apparaat uit en plaats het pas daarna op een veilige plaats. Bewaar het apparaat niet binnen het bereik van kinderen. Zorg ervoor dat de ventilatiesleuven in het apparaat schoon zijn. Houd alle moeren, bouten en schroeven aangedraaid om ervoor te zorgen dat de grasmaaier in veilige staat is. Controleer de grasvanger regelmatig op slijtage of schade. Gebruik alleen een maaimes dat bedoeld is voor deze grasmaaier. Volg de meegeleverde installatie-instructies en verwijder eerst de batterij (alleen eS-model).Manual_FX-RM5170PRO_Int24 _rev3

Laat reparaties alleen uitvoeren door een gekwalificeerde technicus of een servicecentrum.Manual_FX-RM5170PRO_Int24 _rev3

75. Informatie en waarschuwingen

Tank alleen normale benzine met een octaangehalte van minstens 95. De maximale tankinhoud is 1,0 liter.

Risico op letsel: houd je handen en voeten uit de buurt!

Let op: Lees de gebruiksaanwijzing zorgvuldig door! De maaier wordt zonder olie geleverd!

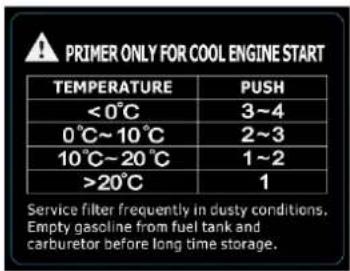

Opmerkingen over het gebruik van de aanzuigpomp tijdens een koude start!Manual_FX-RM5170PRO_Int24 _rev3

Belangrijke opmerkingen over het monteren van de maaier Lees voordat u de benzinegrasmaaier monteert en in gebruik neemt de volledige gebruiksaanwijzing en de instructies daarin zorgvuldig door. BELANGRIJKE INFORMATIE: De grasmaaier wordt geleverd ZONDER BRANDSTOF EN OLIE in de motor. Uw nieuwe grasmaaier is getest in de productiefaciliteit, d.w.z. er kan een kleine hoeveelheid restolie in de motor zitten of zichtbaar zijn op de oliepeilstok! HAAL DE GRASMAAIER UIT DE KARTONNEN VERPAKKING Haal de grasmaaier uit de kartonnen verpakking en controleer of er geen losse onderdelen in de verpakking zitten.

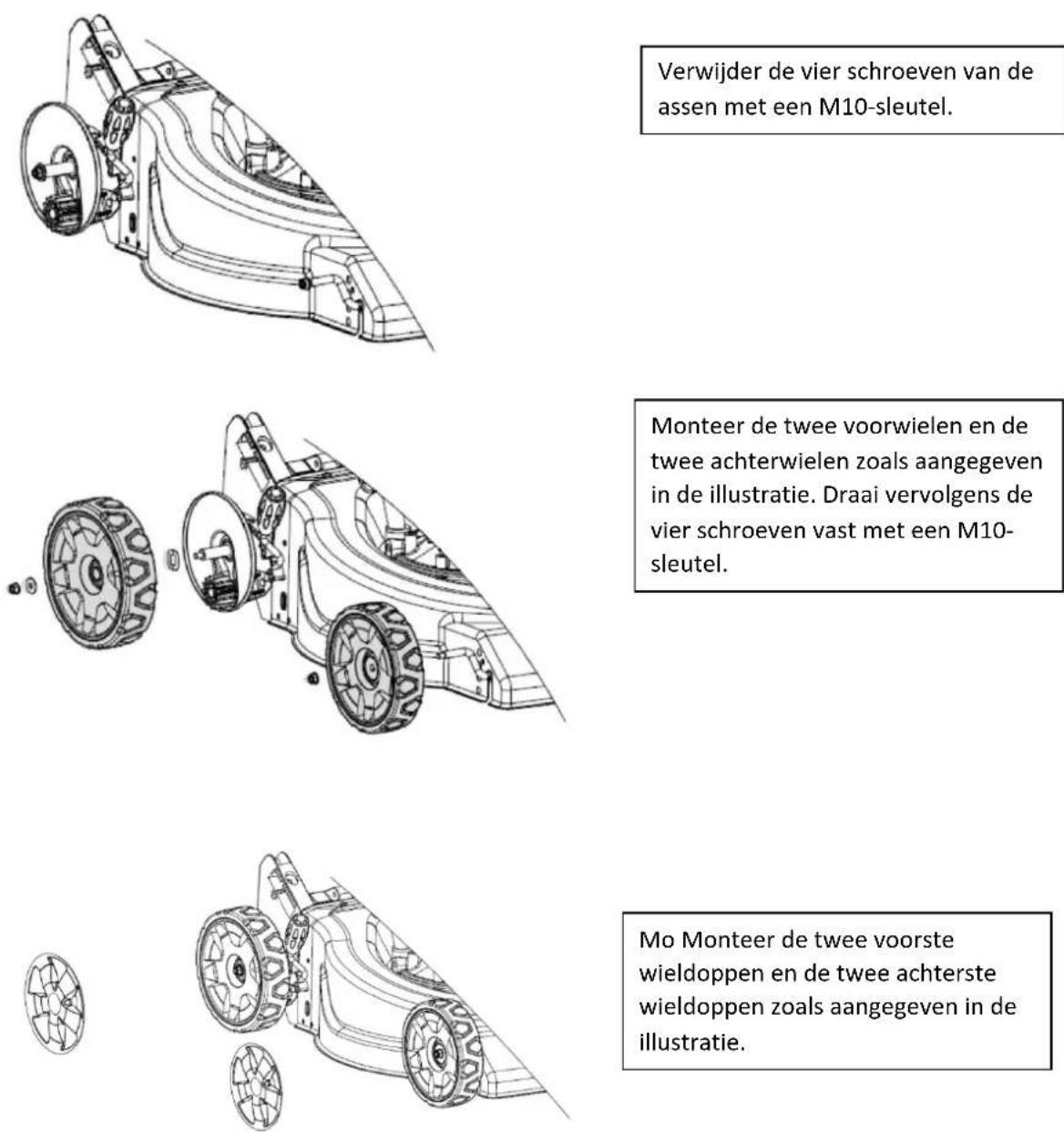

Verwijder de vier schroeven van de assen met een M10-sleutel. Monteer de twee voorwielen en de twee achterwielen zoals aangegeven in de illustratie. Draai vervolgens de vier schroeven vast met een M10- sleutel. Mo Monteer de twee voorste wieldoppen en de twee achterste wieldoppen zoals aangegeven in de illustratie.Manual_FX-RM5170PRO_Int24 _rev3

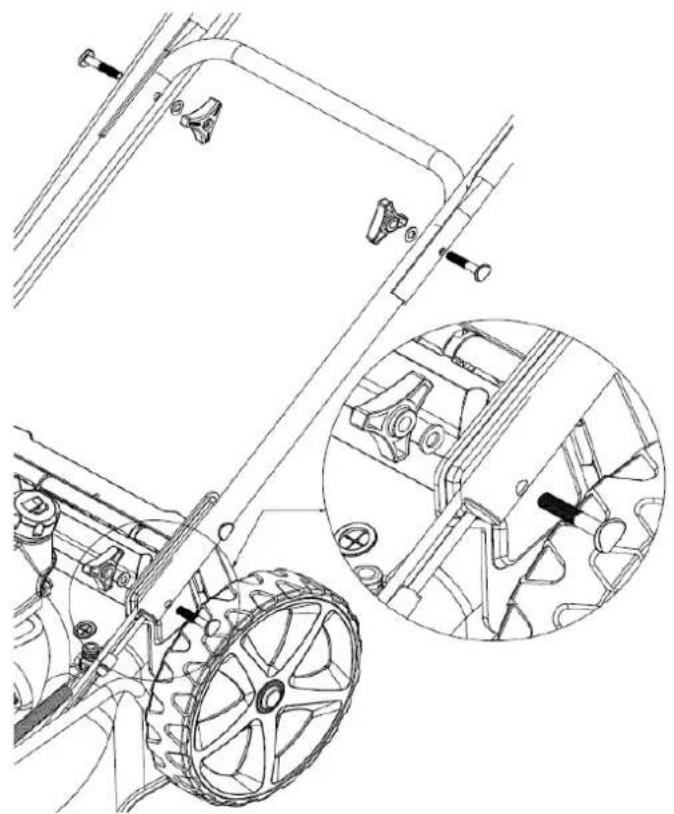

Bovenste en onderste rail monteren Klap de handgreep van de grasmaaier voorzichtig uit en zorg ervoor dat de bedieningskabels van de grasmaaier niet worden afgekneld of beschadigd. Open de handgreep en draai de handgreepdelen vast met de vier vleugelmoeren, elk een ring en de schroeven zoals hieronder afgebeeld. Plaats de startkabel aan de rechterkant van de handgreep en zet deze vast met de plastic handgreep (zie volgende foto's).Manual_FX-RM5170PRO_Int24 _rev3

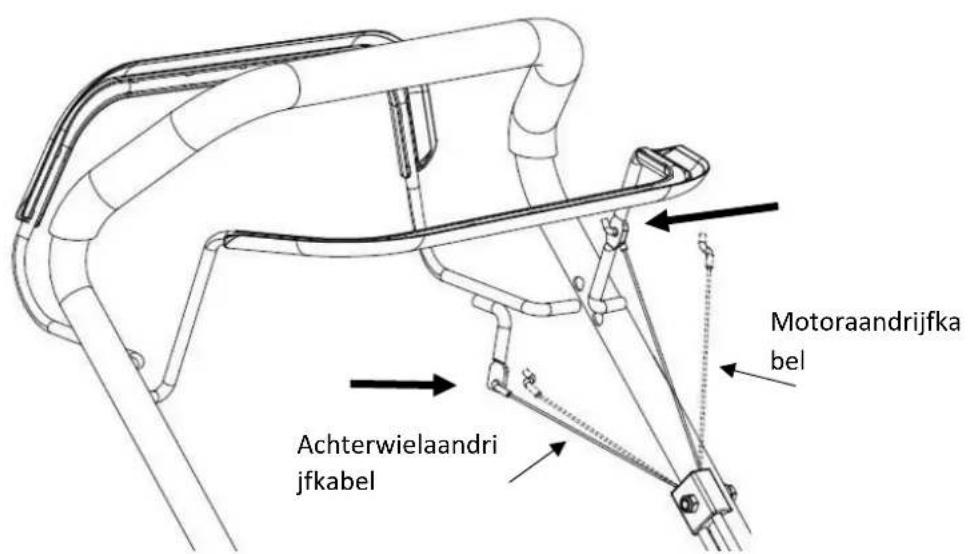

Steek de kabel van de motoraandrijving en de achterwielaandrijving in het gat van de bijbehorende hendel, zie onderstaande afbeelding. De pijl geeft aan waar de kabel moet worden ingehaakt.

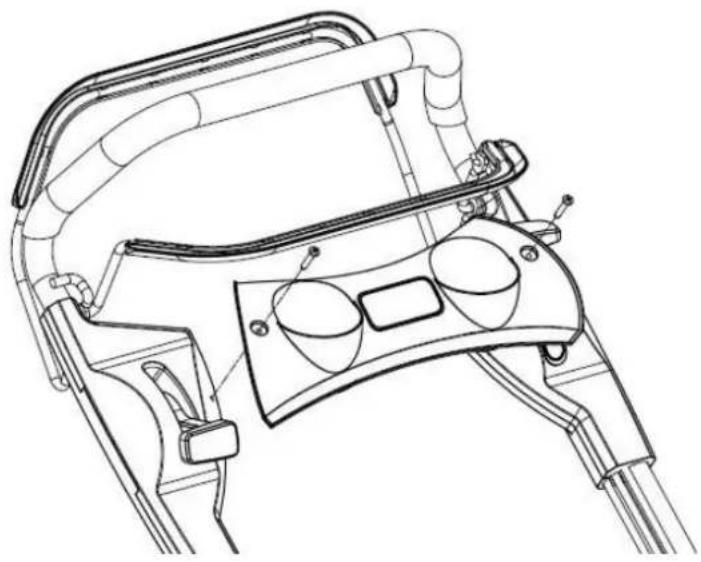

Het bedieningspaneel monteren Neem het bedieningspaneel uit de doos en zet het vast met de twee meegeleverde schroeven (zie volgende afbeelding).

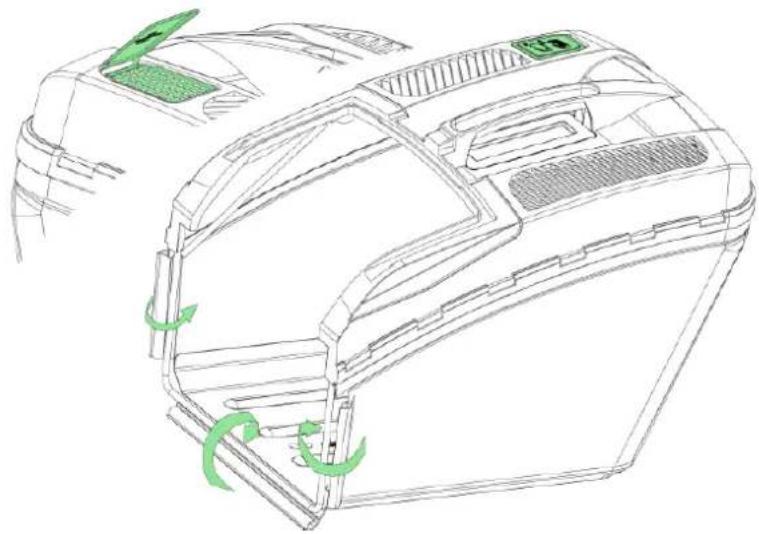

De grasvanger monteren Duw de plastic randen van de mand op het frame en bevestig de clips zoals hieronder afgebeeld. De grasvanger bevat een praktische vulstandindicator die aangeeft of de grasvanger vol is en geleegd moet worden (zie volgende afbeelding).

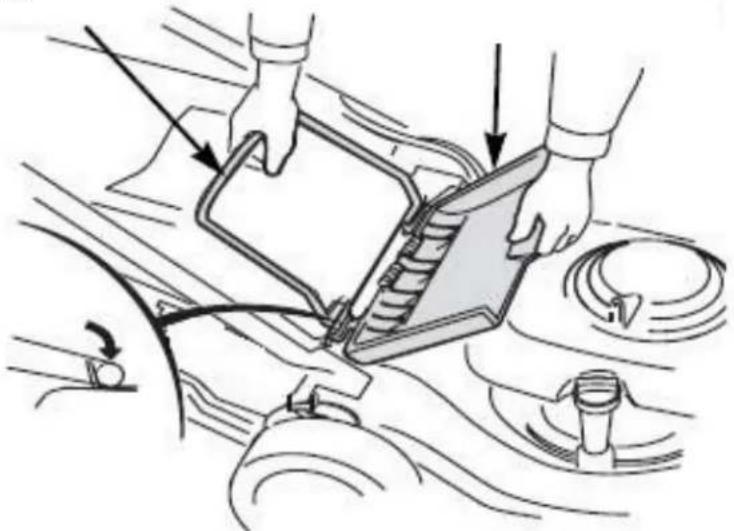

Til de achterste uitwerpklep op, verwijder de mulchkit en plaats de grasvanger (zie volgende afbeelding).Manual_FX-RM5170PRO_Int24 _rev3

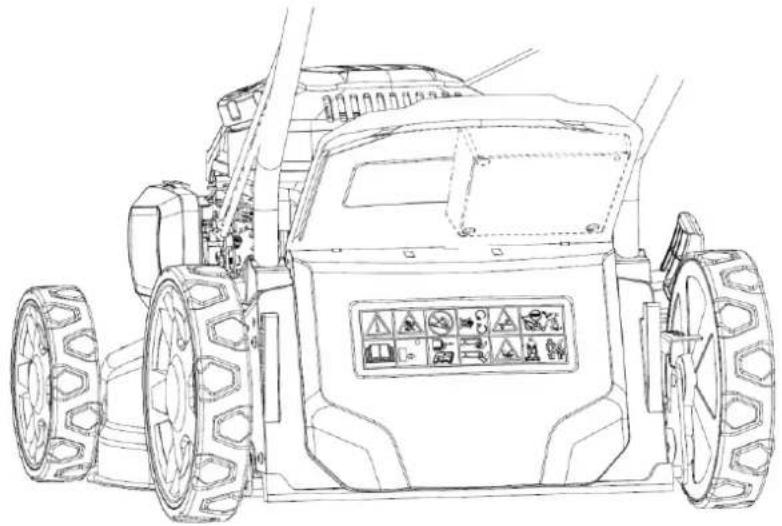

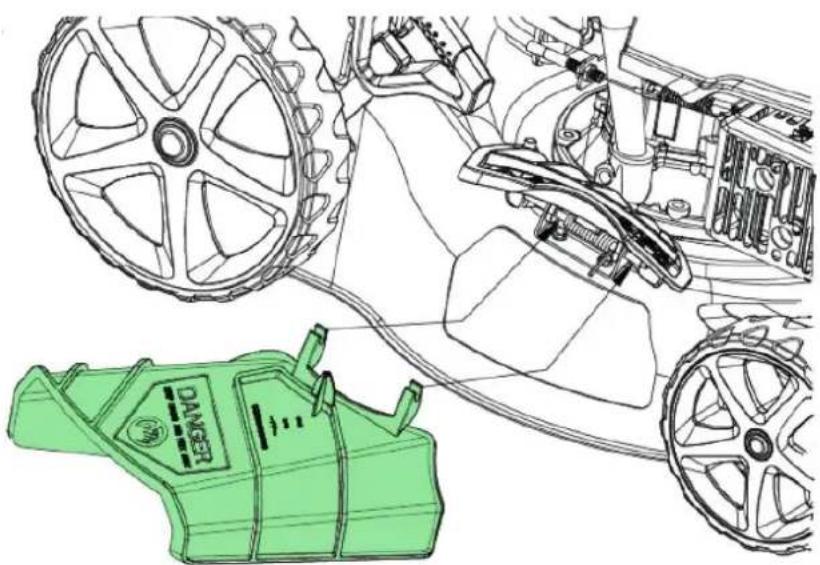

Mulch kit De mulchkit is geïntegreerd in de achterklep. Als de achterkap omlaag geklapt is, blokkeert de mulchkit de uitwerpopening aan de achterkant en vervult zo zijn functie. Het gazon wordt niet opgevangen en verder versnipperd door de rotatie van het mes!

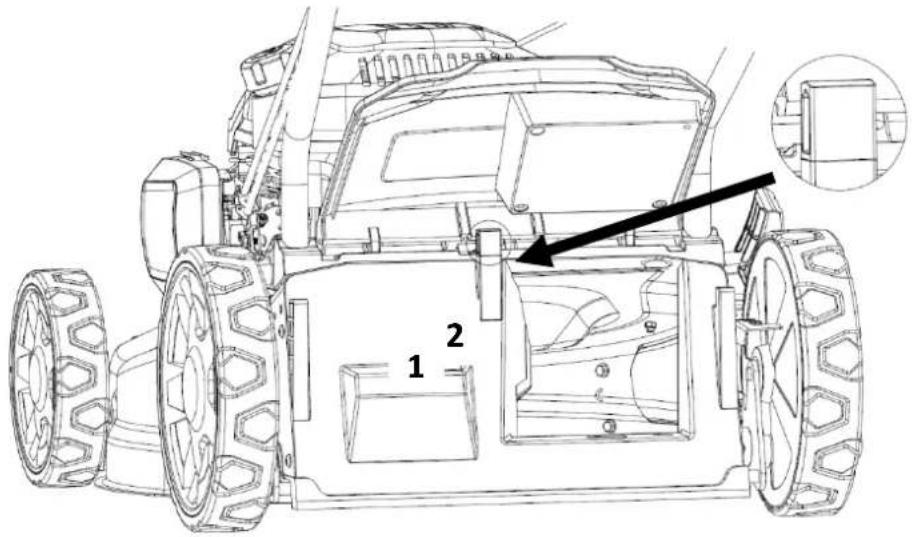

Verwijder een drager uit positie 1 en plaats deze in positie 2. Til de achterste uitwerpbescherming op en installeer de beugel die de achterste uitwerpbescherming vasthoudt kan.

Handgreep voor grasvangers AchterklepManual_FX-RM5170PRO_Int24 _rev3

Steunen / wig voor het optillen en vasthouden van de achterklep Verwijder de wig / steun uit positie 1 en plaats deze in positie 2. Til de achterste uitwerpklep op en plaats de steun / wig zodat de achterklep hoger op de uitwerpklep kan worden gehouden. Met behulp van de steun/wig kan zwaar, vochtig gras efficiënter uit het maaigebied naar achteren worden geworpen.

Zij-uitworpgoot Om de zijuitwerper te gebruiken, til je de klep op en haak je de zijuitwerpklep vast (zie illustratie).

BELANGRIJKE OPMERKINGEN: Niet elk model heeft een zij-uitworp. Als je wilt mulchen, moet de zij-uitworp eerst worden verwijderd.

77. Voor het eerste gebruik

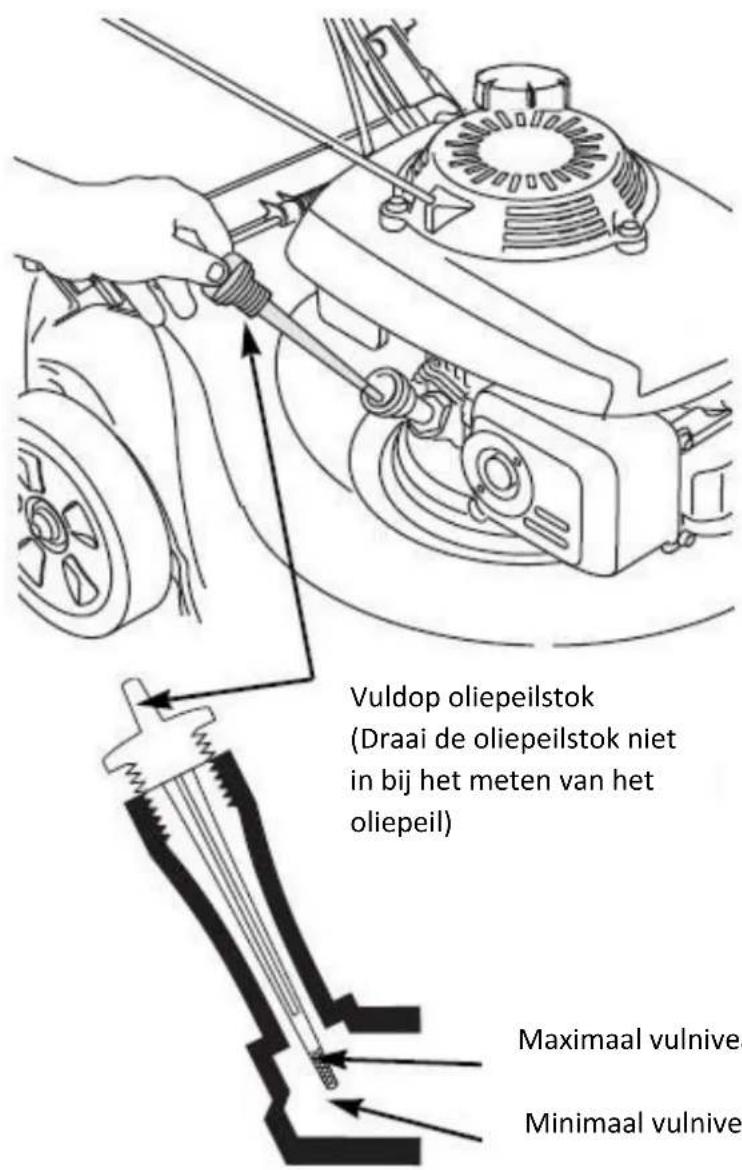

Vullen met olie LET OP: De maaier wordt geleverd zonder olie in de motor. Alle motoren worden in de fabriek getest voordat ze worden verpakt. De meeste olie wordt voor verzending verwijderd, maar er blijft een kleine hoeveelheid olie achter in de motor. Tijdens het transport verplaatst de olie zich in de motorruimte. Het kan daarom zijn dat er voldoende olie op de oliepeilstok te zien is. Dit is echter niet het geval! Vul daarom zoveel olie bij dat het oliepeil zich tussen de bovenste en onderste markering op de peilstok bevindt (zie illustratie). Vul de motor niet te vol met olie.

Vuldop oliepeilstok (Draai de oliepeilstok niet in bij het meten van het oliepeil) Maximaal vulniveau Minimaal vulniveauManual_FX-RM5170PRO_Int24 _rev3

De motor wordt zonder benzine geleverd, vul deze met 1,0 liter benzine voordat u de motor start.

Verwijder de tankdop

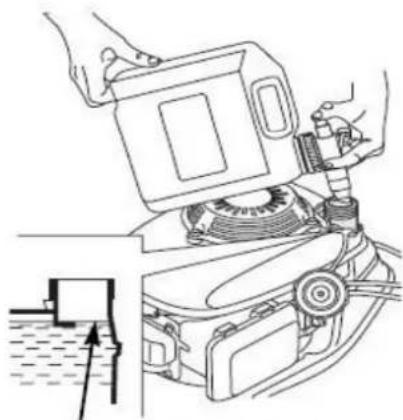

Vul met brandstof tot aan de onderrand van de vulpeilgrens in de hals van de brandstoftank. Vul niet te veel. Veeg gemorste brandstof op voordat u de motor start.

Draai de tankdop vast. Benzine is licht ontvlambaar en benzinedampen kunnen exploderen en ernstig of dodelijk letsel veroorzaken. Wees uiterst voorzichtig bij het omgaan met benzine. Houd het buiten het bereik van kinderen. Bijtanken in een goed geventileerde ruimte met uitgeschakelde motor. Rook niet en sta geen vlammen of vonken toe in de omgeving waar de motor wordt getankt of waar benzine wordt opgeslagen. Vermijd herhaald of langdurig contact met de huid of inademing van dampen. Draai de tankdop na het tanken stevig vast. Indien brandstof is gemorst, controleert u of het gebied droog is voordat u de motor start.

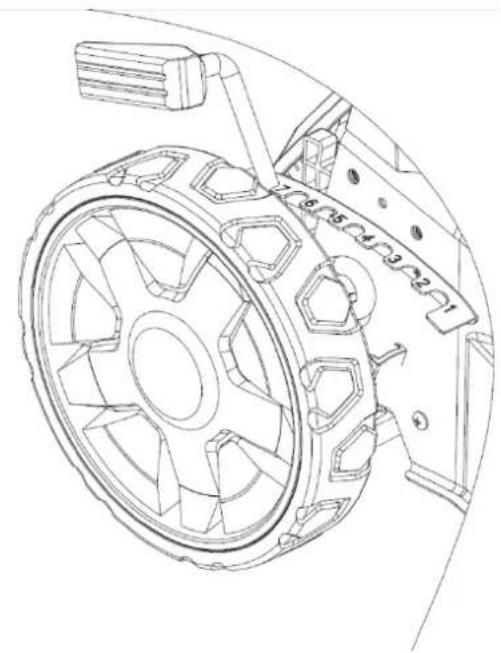

Aanpassing maaihoogte

Gebruik de hendel voor het instellen van de maaihoogte om de gewenste hoogte in te stellen waarop het gras gemaaid moet worden. Let op: Er bestaat een aanzienlijk risico op letsel. Voer deze procedure daarom alleen uit als de motor is uitgeschakeld en het maaimes stilstaat.

78. Werken met de maaier

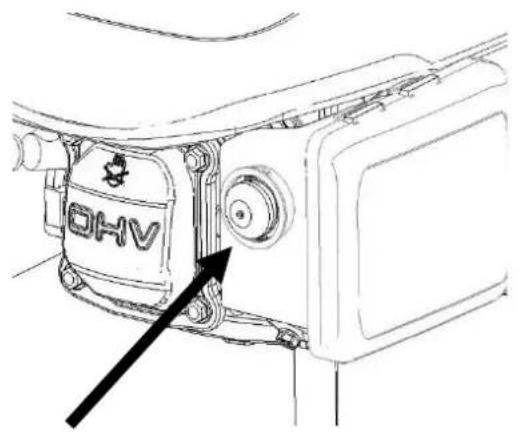

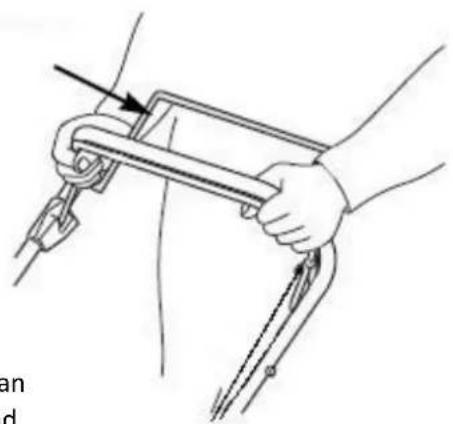

De motor starten/stoppen Voor een koude start drukt u eerst op de aanzuigpomp voordat u de gashendel op de bovenste handgreep vastdraait.Manual_FX-RM5170PRO_Int24 _rev3

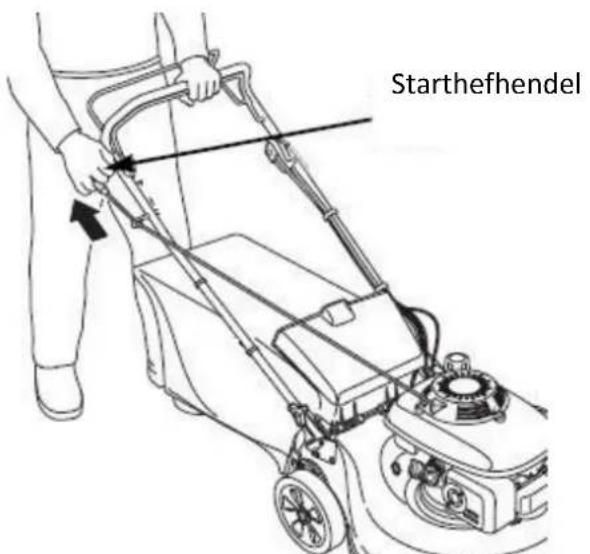

Belangrijke opmerking: niet elk model is uitgerust met een primerpomp. Om de motor te starten, trek je de hendel voor de motorkabel aan de hendel op de bovenste ligger. Als je model een achterwielaandrijving heeft, moet je de hendel voor de achterwielaandrijving niet vasthouden tijdens het starten, anders gaan de achterwielen meteen bewegen bij het starten.

Trek dan voorzichtig aan het handvat van de startkabel tot je een lichte weerstand voelt. Trek nu krachtig aan de startkabel om de motor te starten. Bij een koude start kan het 2-3 pogingen duren tot de motor loopt.

Om de motor weer te stoppen, laat je gewoon de hendel met de motorkabel los. De motor stopt en het blad draait nog een paar rondjes tot het volledig stilstaat. Temperatuur De aanzuigpomp indrukken <0℃ 3x - 4x 0℃ - 10℃ 2x - 3x 10℃ - 20℃ 1x - 2x >20℃

Variabele snelheidsinstelling

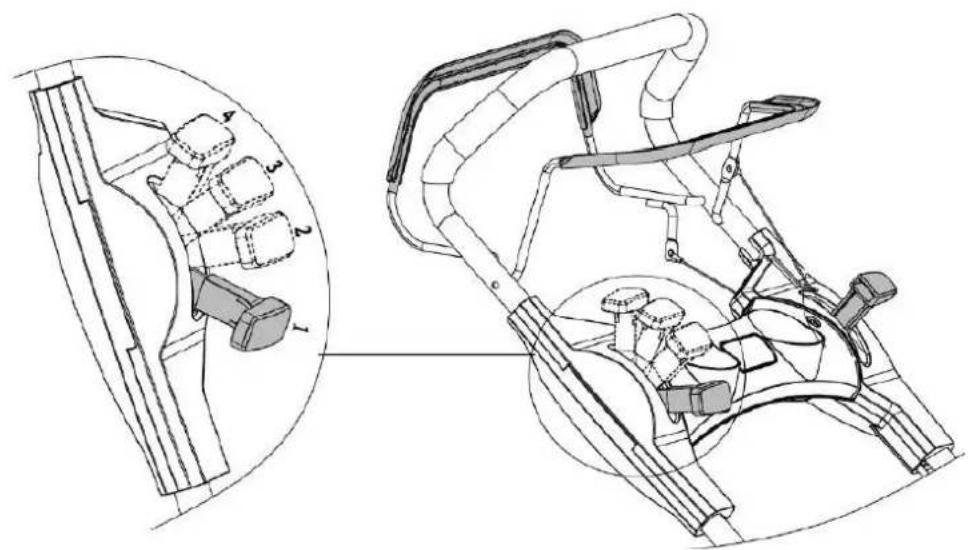

De snelheid kan tijdens het rijden worden ingesteld van 2,7 - 5,0 km/u. Bedien de rechterhendel op het dashboard en stel een van de 4 verschillende snelheden in. Wanneer je op een van de twee laagste snelheden rijdt, zal het snelheidsverschil niet significant variëren.

Algemene onderhoudsinstructies: Alle moeren, bouten en schroeven moeten goed worden aangedraaid om ervoor te zorgen dat de machine in een veilige en operationele staat verkeert. Regelmatig onderhoud is een basisvereiste voor de veiligheid van de gebruiker, het behoud van de bedrijfstoestand en de prestaties van de grasmaaier. Bewaar een machine met benzine in de tank nooit in een gebouw waar de dampen in contact kunnen komen met open vuur, vonken of hoge temperaturen. Laat de motor afkoelen voordat je hem in een gesloten ruimte parkeert.

Om het risico op brand te verminderen, moet u ervoor zorgen dat de grasmaaier en vooral de motor, de uitlaatdemper en ook de plaats waar de reservebrandstof is opgeslagen, vrij zijn van gras, bladeren of overmatige hoeveelheden smeermiddelen. Controleer regelmatig de toestand van de grasvangafdekking en de grasvangvoorziening en vervang ze als ze beschadigd zijn. Tap de brandstof af in een goed geventileerde ruimte wanneer de motor is afgekoeld. Gebruik dikke werkhandschoenen bij het verwijderen en installeren van het snijblad. LET OP: Schakel de motor uit en verwijder de bougie voordat u onderhoud of reparaties uitvoert.Manual_FX-RM5170PRO_Int24 _rev3

Controleer de grasmaaier regelmatig en zorg ervoor dat alle grasafzettingen aan de onderkant van het chassis worden verwijderd. Smeer de as van het chassis en de lagers regelmatig met een geschikt smeermiddel. Controleer de staat van de messen regelmatig, want ze hebben een grote invloed op de prestaties van de grasmaaier. De messen moeten altijd scherp en uitgebalanceerd zijn. Controleer regelmatig of alle bouten en moeren goed vastzitten. Versleten of verkeerd aangedraaide bouten en moeren kunnen ernstige schade aan de motor of het frame veroorzaken. Als het mes een obstakel hard raakt, stop dan de grasmaaier en neem contact op met de FUXTEC klantenservice. Het maaimes is gemaakt van geperst staal. Voor optimale maairesultaten moet u het mes regelmatig slijpen, ongeveer om de 25 bedrijfsuren. Controleer of het maaimes altijd goed is uitgebalanceerd. Steek hiervoor een stalen as (met een diameter van 2-3 mm) in het middelste gat. Als de as correct is uitgelijnd, blijft deze in de horizontale stand staan. Als het blad niet in de horizontale positie blijft, vervang het dan. Als je het mes verwijdert, draai dan de bout los en controleer de meshouder. Als de onderdelen versleten of beschadigd zijn, vervang ze dan. LET OP: Gebruik altijd originele reserveonderdelen. Vervangende onderdelen van inferieure kwaliteit kunnen de grasmaaier ernstig beschadigen en een veiligheidsrisico vormen.

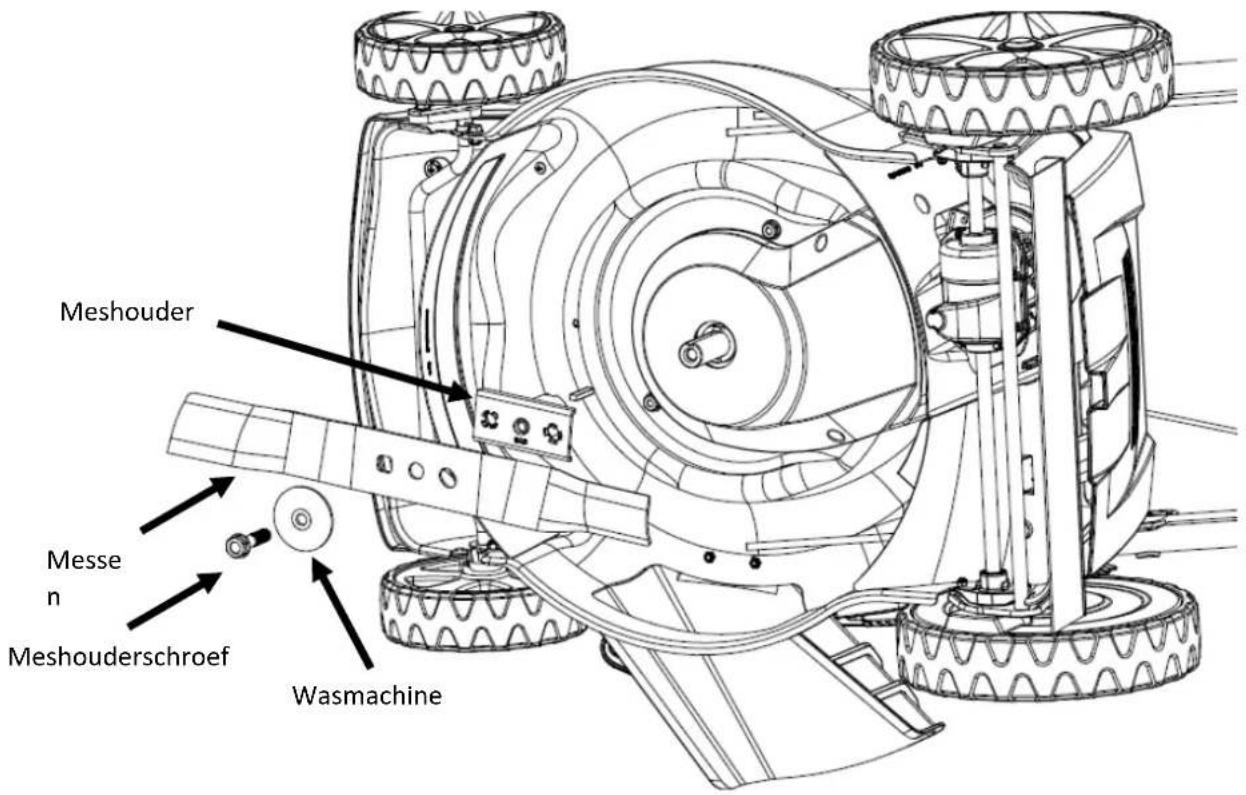

Het snijblad vervangen Kantel de maaier naar rechts zodat de kant van het luchtfilter naar boven wijst. Dit voorkomt dat er brandstof weglekt en dat de maaier moeilijk start. Inspecteer het blad op beschadigingen, scheuren en overmatige roest of corrosie. Een bot mes kan worden geslepen, maar een mes dat overmatig versleten, verbogen, gebarsten of anderszins beschadigd is, moet worden vervangen. Bij het installeren van het blad moet altijd een momentsleutel worden gebruikt. Controleer of de bladschroeven goed vastzitten.

Als je het mes verwijdert om te slijpen of te vervangen, heb je een momentsleutel nodig voor de installatie. Draag geschikte werkhandschoenen om uw handen te beschermen.

Verwijder de schroef met een dopsleutel. Gebruik een houten blok om te voorkomen dat het blad draait bij het verwijderen van de schroef. Verwijder vervolgens het blad.

Monteer het blad met de bladschroef en de speciale sluitringen. Zorg ervoor dat de speciale sluitringen worden aangebracht met de holle kant naar het blad en de bolle kant naar de schroef.

Draai de bladschroef vast met een momentsleutel. Gebruik een houten blok om te voorkomen dat het blad draait bij het aandraaien van de schroef.Manual_FX-RM5170PRO_Int24 _rev3

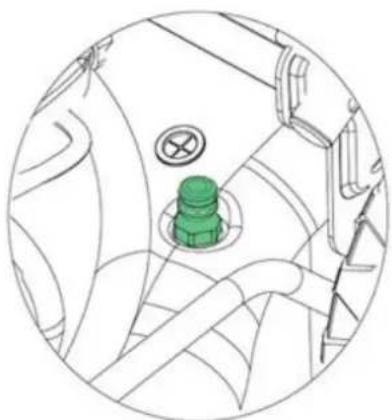

De functie Easy Clean gebruiken Aan de linkerkant van het maaidek vind je bij sommige modellen een wateraansluiting om het maaidek te wassen. Bij gebruik van de wateraansluiting moet de machine in de laagste hoogtepositie op het gazon staan. Dit zorgt ervoor dat het water onder de maaier blijft tijdens het reinigen.

• Sluit een slang aan op het mondstuk.

• Zet het water aan en start de motor.

• De rotatie van de messen zorgt ervoor dat het water de onderkant van de maaier reinigt.

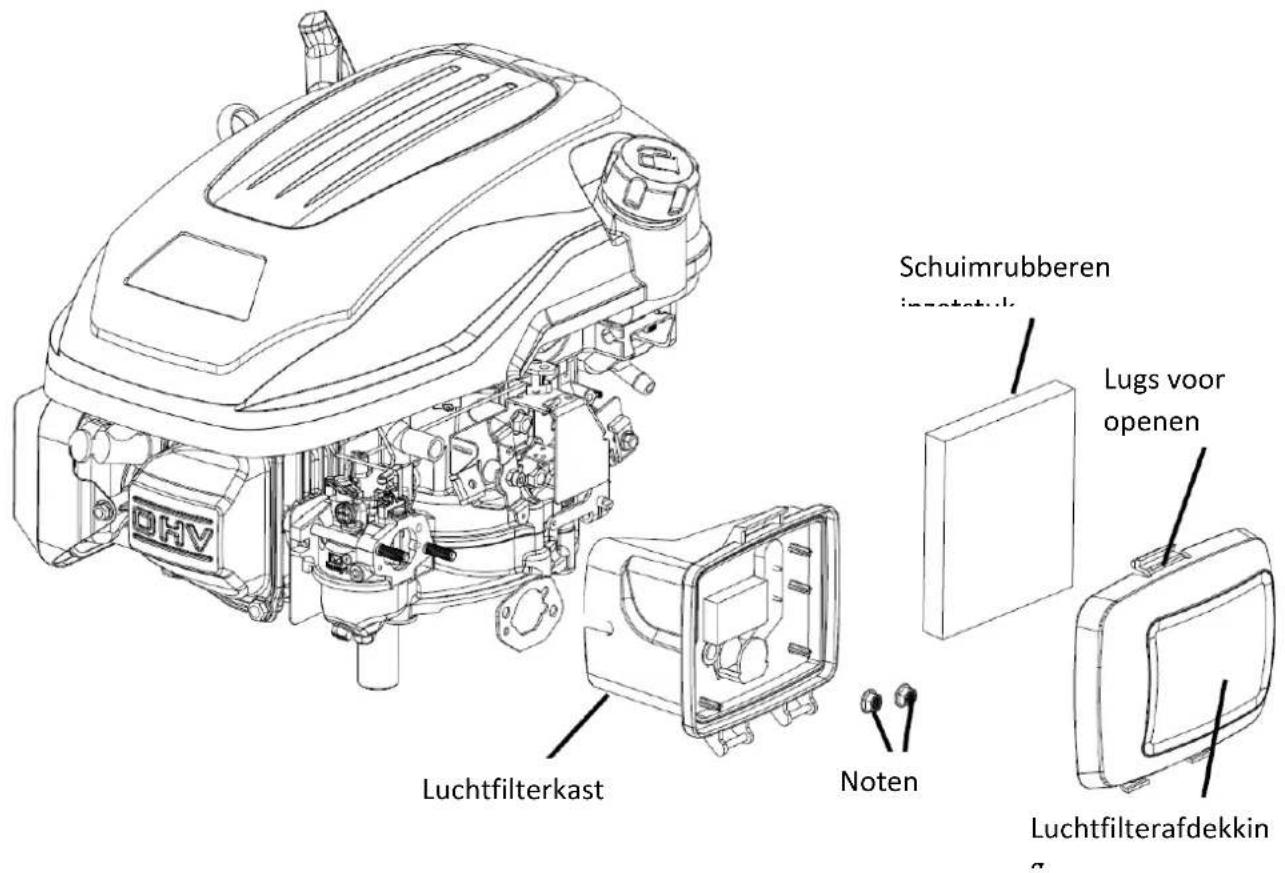

Luchtfilter Als de motor wordt gebruikt zonder luchtfilter of met een beschadigd luchtfilter, kan er vuil in de motor terechtkomen, waardoor de motor snel slijt.

• Druk de lipjes op het deksel naar beneden en verwijder het deksel. Meshouder Messe

• Verwijder het filter uit de luchtfilterbasis.

• Controleer het filter en het schuimelement en vervang het als het beschadigd is.

• Maak het filter schoon door er een paar keer op te tikken op een hard oppervlak om vuil te verwijderen of blaas perslucht door de binnenkant van het luchtfilter. Probeer het vuil er nooit af te borstelen; door te borstelen wordt het vuil in de vezels geperst.

• Veeg het vuil met een vochtige doek van de binnenkant van het luchtfilterhuis en het deksel. Zorg ervoor dat er geen vuil in het luchtkanaal naar de carburateur komt.

• Plaats het filter en het deksel terug.

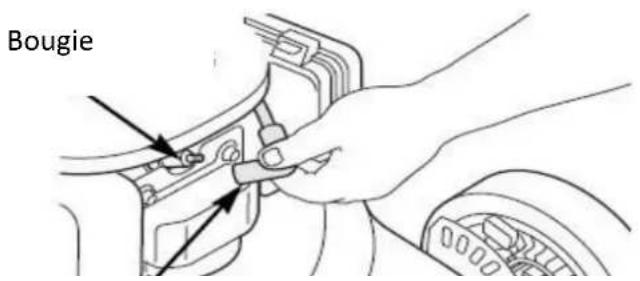

Bougie Voor goede prestaties moet de bougie de juiste opening hebben en vrij zijn van afzettingen. Ga als volgt te werk om de bougie te onderhouden:

• Verwijder de bougiestekker en verwijder eventueel vuil uit het bougiegebied.

Schuimrubberen inzetstuk Lugs voor openen Luchtfilterafdekkin

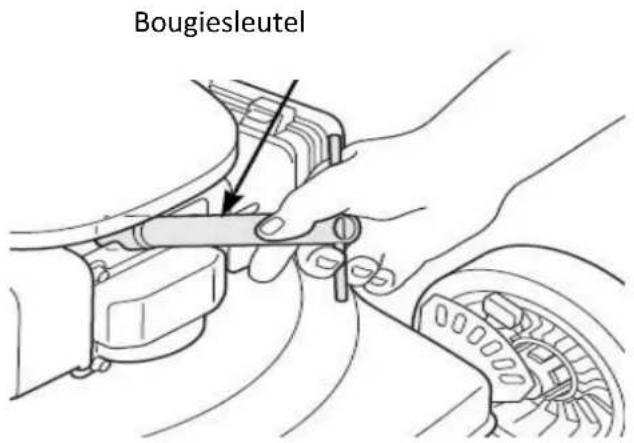

• Verwijder de bougie met een bougiesleutel.

Belangrijk: Een bougiesleutel is niet bij de levering inbegrepen.

• Controleer de bougie. Vervang de bougie als de elektroden versleten zijn of als de isolator gebarsten of gespleten is.

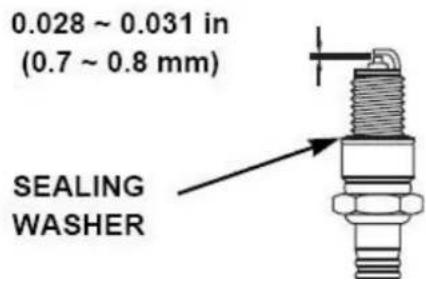

• Meet de elektrodenafstand van de bougie met een geschikt meetinstrument. De opening moet 0,7 ~ 0,8 mm (0,028 ~ 0,031 inch) zijn. Corrigeer de opening indien nodig door de elektrode aan de zijkant voorzichtig te buigen met een geschikt gereedschap.

• Plaats de bougie voorzichtig met de hand om te voorkomen dat deze te vast wordt aangedraaid.

• Plaats de bougiedop op de bougie. Voorzichtig: Een losse bougie kan oververhit raken en de motor beschadigen. Als je de bougie te strak vastdraait, kan de schroefdraad in de cilinderkop beschadigd raken.

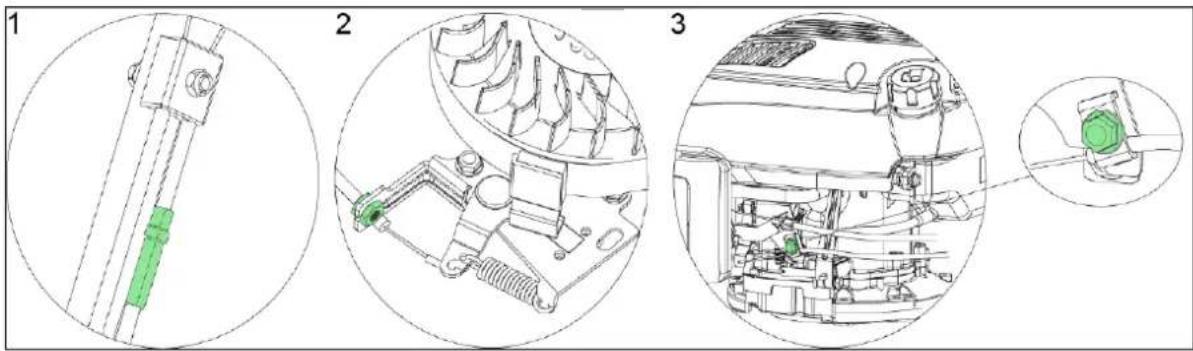

De kabels aanpassen De touwinstelling moet altijd gecontroleerd worden voordat de machine in gebruik wordt genomen. De kabels kunnen worden gecontroleerd door de hendels volledig te bedienen en te controleren of de kabel strak staat. Als dit niet het geval is, moet de kabel worden strakgetrokken. Als de handgreep niet gemakkelijk volledig kan worden bediend, moet de kabel worden losgemaakt. Na het eerste seizoen moet worden verwacht dat de kabels moeten worden aangepast voor een optimale activering, omdat de kabels tijdens het gebruik kunnen uitrekken. Afstelling kan nodig zijn voor de volgende kabels:

1. kabel voor de aandrijving

2. kabel voor de motorrem

3. kabel voor de gaskabel

80. Veiligheidsinstructies

ALGEMENE VEILIGHEIDSINSTRUCTIES

• Dit product is uitsluitend bedoeld voor maaien. Gebruik het niet voor andere doeleinden dan waarvoor het bedoeld is. Anders bestaat het risico op schade of letsel.

• Laat kinderen of personen die niet bekend zijn met de inhoud van deze gebruiksaanwijzing nooit met het apparaat werken.

• De persoon die de grasmaaier bedient is verantwoordelijk voor de veiligheid van mensen in het werkgebied.

• Gebruik de grasmaaier nooit in de buurt van andere mensen, kinderen of loslopende dieren.

• Controleer voordat u begint met maaien het gebied waar de maaier gebruikt gaat worden en verwijder stenen, draden, stokken, splinters, botten en andere vreemde voorwerpen die vast kunnen komen te zitten of afgebogen kunnen worden en letsel kunnen veroorzaken. GEBRUIKSAANWIJZING

• Alle moeren, pennen en bouten moeten goed worden aangedraaid om ervoor te zorgen dat de machine perfect werkt.

• Gebruik de grasmaaier nooit zonder de beschermhoes.

• Gebruik de grasmaaier nooit met een los maaimes. Controleer altijd of alle bijbehorende schroeven vastzitten.

• Botte messen moeten worden vervangen.

• Wanneer je met de grasmaaier werkt, moet je ervoor zorgen dat je stevig staat.

• Berg de grasmaaier nooit op in gesloten of slecht geventileerde ruimtes waar dampen zich kunnen ophopen. De uitlaatgassen van de motor bevatten koolmonoxide, wat levensgevaarlijk is.

• Werk alleen bij voldoende verlichting (in de schemering of met voldoende kunstlicht).

• Gebruik de grasmaaier niet als het regent of als het gras nat is.

• Wees vooral voorzichtig bij het maaien op hoger gelegen terrein (op hellingen). Maai altijd loodrecht op de helling, parallel aan de contour en niet direct bergopwaarts/ bergafwaarts.

• Laat de grasmaaier nooit zonder toezicht draaien; als u de grasmaaier laat draaien, zet de motor dan uit.

• Til de achterkant van de grasmaaier nooit op wanneer u deze parkeert en houd uw ledematen niet in de buurt van het maaidek of de uitwerpopening wanneer de motor draait.

• Verander nooit de snelheidsinstelling van de motor.

• Vervoer de grasmaaier nooit met draaiende motor.

• Schakel de motor uit en trek de stekker uit het contact in de volgende gevallen:Manual_FX-RM5170PRO_Int24 _rev3

als u onder de maaier of in de uitwerpopening werkt. als u onderhoudswerkzaamheden, reparaties of inspecties aan de machine uitvoert. voordat u de grasmaaier draagt, optilt of vervoert. als u de grasmaaier onbeheerd achterlaat of als u de maaihoogte wilt aanpassen. voordat u de grove uitwerpopening verwijdert en leegt.

• Als een vreemd voorwerp wordt gedetecteerd, schakelt u de motor uit en controleert u deze grondig op schade. Breng de grasmaaier in geval van schade naar een gespecialiseerd servicecentrum voor reparatie. LET OP: De ventilator van de maaier blijft nog enkele seconden draaien nadat de motor is uitgeschakeld.

Schakel de motor onmiddellijk uit als de grasmaaier abnormaal trilt. Controleer voor een veilige werking regelmatig of de bouten, schroeven en moeren van de grasmaaier goed vastzitten. LET OP: BRANDSTOF IS EEN LICHT ONTVLAMBARE VLOEISTOF.

• Bewaar de brandstof in een geschikte houder.

• Vul alleen brandstof in een open en goed geventileerde ruimte. Rook niet en gebruik geen mobiele telefoon tijdens het tanken.

• Vul alleen brandstof bij als de motor is uitgeschakeld. Open de brandstoftank nooit en vul geen brandstof bij als de motor heet is of loopt.

• Start de motor niet als er brandstof is gemorst. Verwijder de grasmaaier uit de buurt van de gemorste brandstof en voorkom mogelijke ontsteking. Ga niet verder met werken totdat de gemorste brandstof is verdampt en de benzinedampen zijn vervlogen.

• Draai na het tanken de tankdop en de dop op de jerrycan vast.

LET OP: Schakel de motor uit en verwijder de bougie voordat u onderhoud of reparaties uitvoert.

Als u het apparaat langere tijd niet gebruikt, moet u het opslaan volgens de volgende instructies. Dit verlengt de levensduur van het apparaat.

• Dezelfde benzine mag niet langer dan een maand in de tank blijven.

• Maak de maaier grondig schoon en bewaar hem in een droge ruimte.

• Bewaar de grasmaaier nooit met brandstof in de tank in een gebouw waar een open vlam of vonk kan ontstaan.

• Om het risico op brand te verminderen, dient u de motor, de uitlaatdemper, het accucompartiment en de brandstofopslagruimte vrij te houden van gras, bladeren of overmatig vet.

• Als de brandstoftank moet worden geleegd, moet dit buiten gebeuren.

• Zorg er bij het afstellen van de machine voor dat uw vingers niet bekneld raken tussen het bewegende mes en de vaste delen van de machine.Manual_FX-RM5170PRO_Int24 _rev3

• Laat het product minstens 30 minuten afkoelen voordat je het opbergt.

82. Afvalverwijdering

OPMERKING Neem contact op met uw gemeente voor informatie over verwijderingsopties, Recycling van grondstoffen in plaats van afvalverwerking.

Motor Kopklepper, luchtgekoeld, 4-takt Nominaal vermogen 2,9 kW Motortoerental 2800 tpm Verplaatsing 170 cm³ Starter Kabeltrekken / eStart (alleen voor eS-model) Tankinhoud 1,0l Volume olietank 0,5l Snijhoogtes 25mm-75mm Snijbreedte 508 mm Diameter wielen 18cm voor / 23cm achter Volume grasvanger 60l Geluidsvermogen 98 dB Trilling 3,64 km/u Gewicht 28,8kgManual_FX-RM5170PRO_Int24 _rev3

84. EU Conformiteitsverklaring

Fabrikant / Producent FUXTEC GmbH Kappstraße 69, 71083 Herrenberg Duitsland E-mail: [e-mail] Web: www.fuxtec.de Benaming / naam Benzinegrasmaaier FX-RM5170PRO Benzinegrasmaaier FX-RM5170PRO EG-richtlijn / EG-richtlijn 2006 42 EG 2014/30/EU 200/14/EG gewijzigd bij 2005/88/EG Bijlage IV Angewandte Normen / geldende normen

EN ISO 14982:2009 Hierbij verklaren wij dat bovengenoemde machine, in de door ons op de markt gebrachte versie

voldoet aan de fundamentele veiligheids- en gezondheidseisen van de vermelde EG-richtlijn. Elke manipulatie of wijziging van de machine die niet vooraf uitdrukkelijk door ons is goedgekeurd, maakt dit document ongeldig. Hierbij verklaren wij dat de hierboven genoemde machine voldoet aan de essentiële veiligheids- en gezondheidseisen van de hierboven genoemde EG-richtlijnen. Elke manipulatie of verandering van de machine die niet vooraf uitdrukkelijk door ons is goedgekeurd, maakt dit document ongeldig. Opslag van de technische documenten: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Duitsland, L. Zirkler, algemeen directeur
