BRUKSANVISNING FX-RM5170PRO Fuxtec

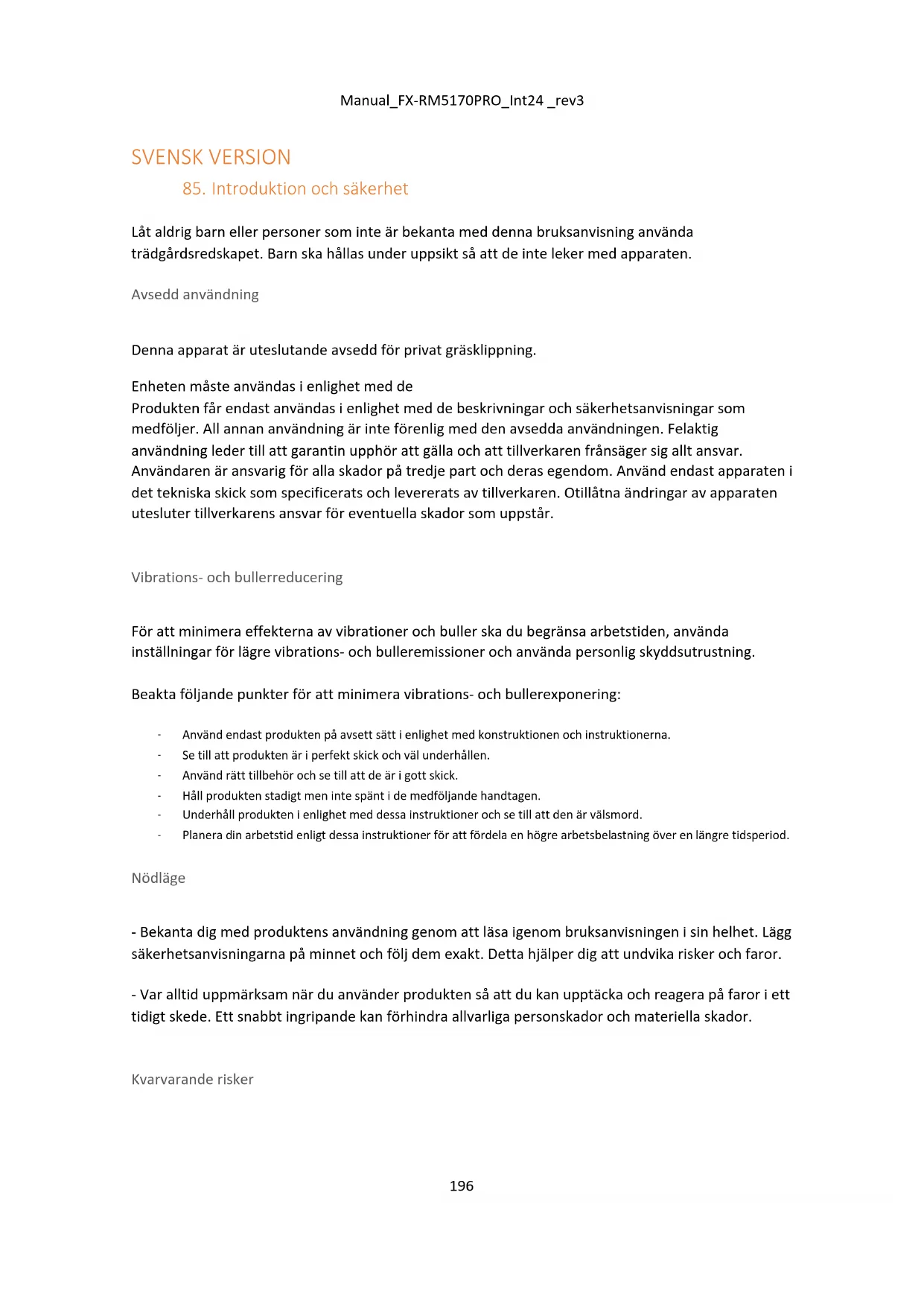

85. Introduktion och säkerhet

Låt aldrig barn eller personer som inte är bekanta med denna bruksanvisning använda trädgårdsredskapet. Barn ska hållas under uppsikt så att de inte leker med apparaten. Avsedd användning Denna apparat är uteslutande avsedd för privat gräsklippning. Enheten måste användas i enlighet med de Produkten får endast användas i enlighet med de beskrivningar och säkerhetsanvisningar som medföljer. All annan användning är inte förenlig med den avsedda användningen. Felaktig användning leder till att garantin upphör att gälla och att tillverkaren frånsäger sig allt ansvar. Användaren är ansvarig för alla skador på tredje part och deras egendom. Använd endast apparaten i det tekniska skick som specificerats och levererats av tillverkaren. Otillåtna ändringar av apparaten utesluter tillverkarens ansvar för eventuella skador som uppstår.

Vibrations- och bullerreducering För att minimera effekterna av vibrationer och buller ska du begränsa arbetstiden, använda inställningar för lägre vibrations- och bulleremissioner och använda personlig skyddsutrustning. Beakta följande punkter för att minimera vibrations- och bullerexponering:

Använd endast produkten på avsett sätt i enlighet med konstruktionen och instruktionerna.

Se till att produkten är i perfekt skick och väl underhållen.

Använd rätt tillbehör och se till att de är i gott skick.

Håll produkten stadigt men inte spänt i de medföljande handtagen.

Underhåll produkten i enlighet med dessa instruktioner och se till att den är välsmord.

Planera din arbetstid enligt dessa instruktioner för att fördela en högre arbetsbelastning över en längre tidsperiod. Nödläge - Bekanta dig med produktens användning genom att läsa igenom bruksanvisningen i sin helhet. Lägg säkerhetsanvisningarna på minnet och följ dem exakt. Detta hjälper dig att undvika risker och faror. - Var alltid uppmärksam när du använder produkten så att du kan upptäcka och reagera på faror i ett tidigt skede. Ett snabbt ingripande kan förhindra allvarliga personskador och materiella skador.

Även om du använder gräsklipparen i enlighet med anvisningarna finns det alltid kvarstående risker. Följande faror kan uppstå i samband med konstruktionen och tillverkningen av denna gräsklippare: s) Personskador och materiella skador orsakade av flygande delar. t) Hörselskador om du inte bär lämpligt hörselskydd eller använder gräsklipparen under en längre tid. u) Hälsoskador på grund av hand-arm-vibrationer om gräsklipparen används under lång tid eller inte styrs och underhålls på rätt sätt.

86. Säkerhetsinstruktioner för gräsklippare

Allmänna säkerhetsanvisningar - För din egen och andras säkerhet bör du läsa igenom denna bruksanvisning och dess säkerhetsföreskrifter innan du använder apparaten. Förvara bruksanvisningen och säkerhetsanvisningarna säkerhetsanvisningarna för senare användning och förvara dem säkert för framtida bruk. redo att användas för alla ändamål. - Lämna över bruksanvisningen tillsammans med apparaten om den byter ägare. - Personer som använder apparaten får inte vara påverkade av berusningsmedel (t.ex. alkohol, narkotika eller läkemedel). - Använd endast apparaten i det driftläge som föreskrivs och tillhandahålls av tillverkaren. tekniskt skick. Otillåtna ändringar av apparaten utesluter tillverkarens ansvar för eventuella skador som uppkommer. - Använd endast apparaten i dagsljus eller under god artificiell belysning. - Använd endast enheten i torra väderförhållanden. Håll den borta från regn eller våta förhållanden. Om vatten tränger in i apparaten ökar risken för elektriska stötar. - Stäng av apparaten och ta ut batteriet under följande förhållanden: ⬧ om apparaten lämnas utan uppsikt; ⬧ om apparaten börjar vibrera för mycket. Före användning - Bekanta dig med apparaten och dess funktioner och reglage innan du påbörjar arbetet. - Kontrollera apparaten för tecken på slitage eller skador före idrifttagning och efter en kollision. - Använd inte en apparat vars strömbrytare är defekt och inte längre kan slås på eller av. - Kontrollera att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att apparaten används på ett säkert sätt.Manual_FX-RM5170PRO_Int24 _rev3

- Använd aldrig en apparat med skadade eller saknade delar. Låt en kvalificerad fackman eller verkstad reparera eller vid behov byta ut dem. - Vid arbete med eller på apparaten ska du alltid bära stadiga skor, långbyxor och lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, arbetshandskar med bra grepp etc.). Användning av personlig skyddsutrustning minskar risken för personskador. Vid användning Slå inte på apparaten om människor (särskilt barn) eller djur befinner sig i närheten. Se till att barn inte leker med apparaten. Avbryt arbetet om du märker att människor (särskilt barn) eller husdjur befinner sig i närheten. Att arbeta på branta sluttningar kan vara farligt. Se till att du har stadigt fotfäste och klipp långsamt. Klipp alltid tvärs över sluttningen och inte upp och ner. Var särskilt försiktig när du byter riktning. Det finns risk för att välta! Klipp inte i branta sluttningar. Var särskilt försiktig när du rör dig bakåt under klippningen och drar gräsklipparen mot dig. Tippa inte gräsklipparen när motorn startas. Håll ett säkert avstånd som anges av handtagsramen. Koppla inte in motorn förrän dina fötter befinner sig på ett säkert avstånd från skärbladet. Var försiktig och sträck dig inte in i det roterande skärbladet. Stäng av gräsklipparen innan du lutar eller transporterar den, t.ex. från/till gräsmattan eller över stigar. Kör aldrig över grus när motorn är igång. Det finns risk för att träffas av stenar! Stäng av motorn innan du lyfter eller transporterar gräsklipparen tills skärkniven har stannat. Justera inte klipphöjden förrän motorn har stängts av och skärkniven har stannat. Öppna aldrig utkastarluckan när motorn är igång. Stäng av motorn innan du tar bort gräsuppsamlaren och vänta tills skärbladet har stannat. När du har tömt uppsamlaren ska du sätta tillbaka den försiktigt och se till att uppsamlaren sitter ordentligt fast på gräsklipparen. Klipp om möjligt inte vått gräs. Arbeta inte med trädgårdsredskapet i en explosionsfarlig miljö där det finns brandfarliga vätskor, gaser eller damm. Lämna aldrig apparaten obevakad när du avbryter arbetet och förvara den på en säker plats. Efter användning Stäng av apparaten och placera den först därefter på en säker plats. Förvara inte apparaten inom räckhåll för barn. Se till att ventilationsöppningarna i apparaten är rena. Se till att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att gräsklipparen är i säkert arbetsskick. Kontrollera ofta gräsuppsamlaren med avseende på slitage eller skador. Använd endast en skärkniv som är avsedd för denna gräsklippare. Följ de medföljande installationsanvisningarna och ta ut batteriet i förväg (endast eS-modellen). Reparationer får endast utföras av en kvalificerad tekniker eller ett servicecenter.Manual_FX-RM5170PRO_Int24 _rev3

87. Information och varningar

Fyll endast på vanlig bensin med ett oktantal på minst 95. Den maximala tankkapaciteten är 1,0 liter.

Risk för personskada: håll händer och fötter borta!

Anvisningar för användning av primerpumpen vid kallstart!Manual_FX-RM5170PRO_Int24 _rev3

Släpp gasreglaget för att stoppa motorn!Manual_FX-RM5170PRO_Int24 _rev3

Viktiga anvisningar för montering av gräsklipparen Innan du monterar och använder den bensindrivna gräsklipparen ska du noggrant läsa igenom hela bruksanvisningen och de anvisningar som finns i den. VIKTIG INFORMATION: Gräsklipparen levereras UTAN BRÄNSLESTOFF OCH OLJA i motorn. Din nya gräsklippare har testats i produktionsanläggningen, d.v.s. det kan finnas en liten mängd kvarvarande olja i motorn eller synligt på oljestickan! TA UT GRÄSKLIPPAREN UR KARTONGFÖRPACKNINGEN Ta ut gräsklipparen ur kartongförpackningen och kontrollera att inga lösa delar finns kvar i förpackningen.

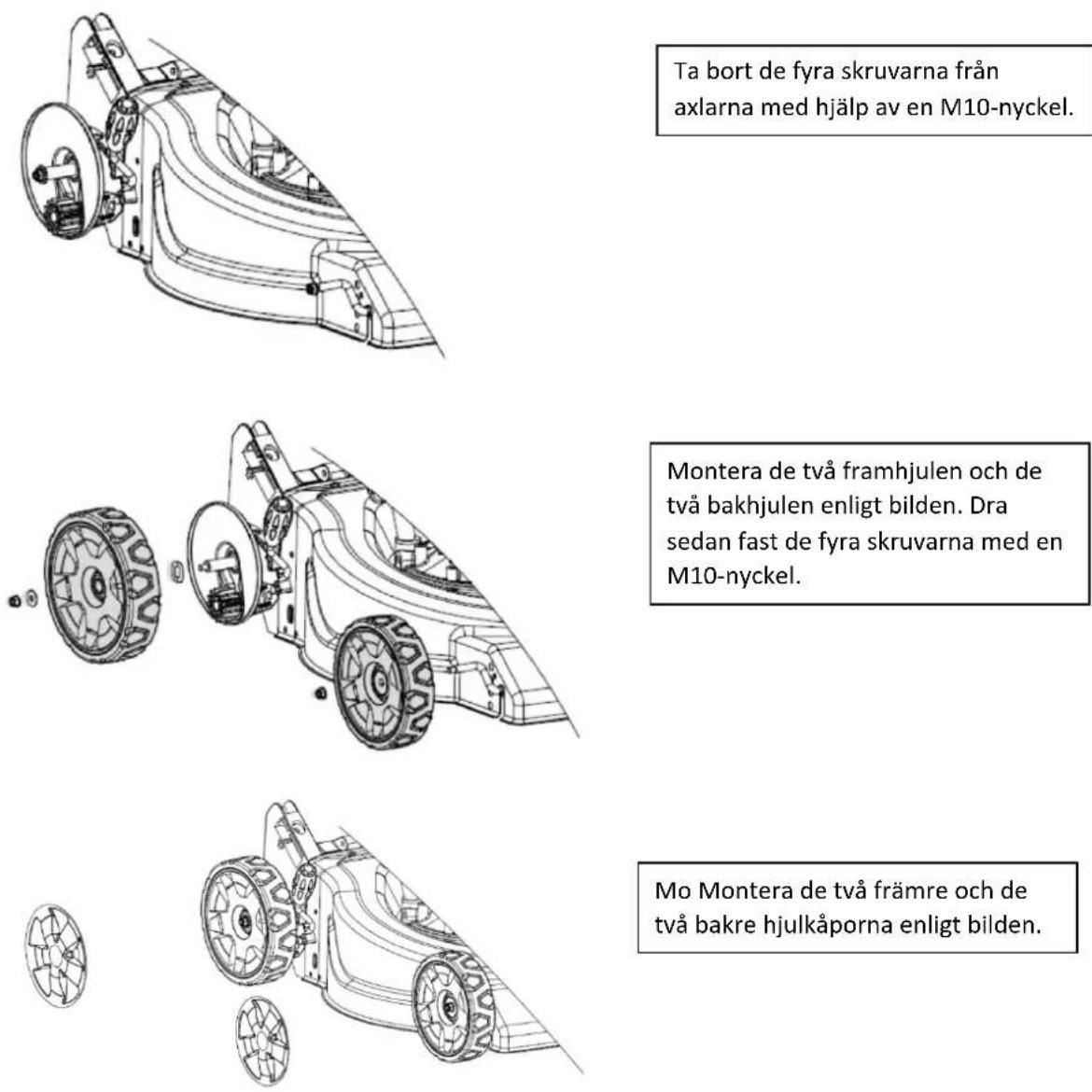

Ta bort de fyra skruvarna från axlarna med hjälp av en M10-nyckel. Montera de två framhjulen och de två bakhjulen enligt bilden. Dra sedan fast de fyra skruvarna med en M10-nyckel. Mo Montera de två främre och de två bakre hjulkåporna enligt bilden.Manual_FX-RM5170PRO_Int24 _rev3

Montering av övre och nedre skena Fäll försiktigt ut gräsklipparens handtag och se till att inte klämma eller skada gräsklipparens styrkablar. Öppna handtaget och dra åt handtagsdelarna med de fyra vingmuttrarna, en bricka vardera och skruvarna enligt bilden nedan. För in startkabeln på höger sida av handtaget och säkra den med plasthandtaget (se följande bilder).Manual_FX-RM5170PRO_Int24 _rev3

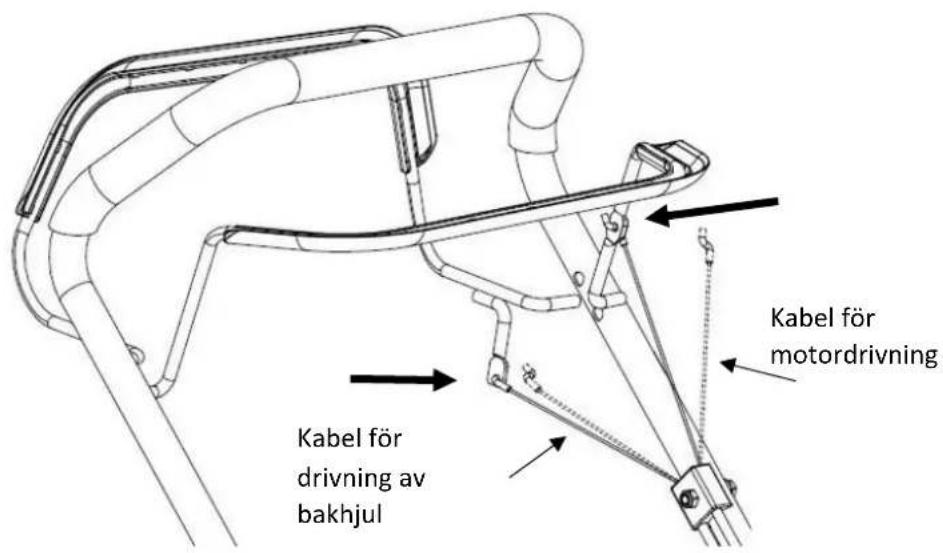

För in motordrivningens och bakhjulsdrivningens kabel i hålet på motsvarande spak, se illustrationen nedan. Pilen visar var kabeln ska hakas fast.

Kabel för drivning av bakhjul Kabel för motordrivningManual_FX-RM5170PRO_Int24 _rev3

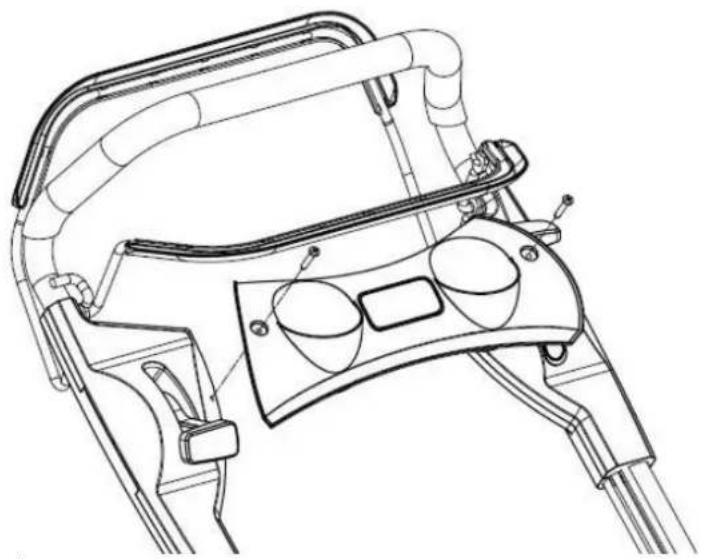

Montering av kontrollpanelen Ta ut kontrollpanelen ur lådan och fäst den med de två medföljande skruvarna (se följande bild).

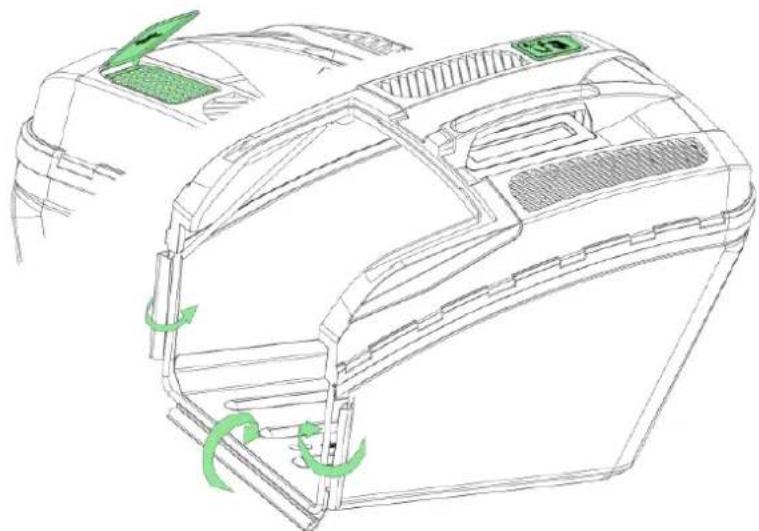

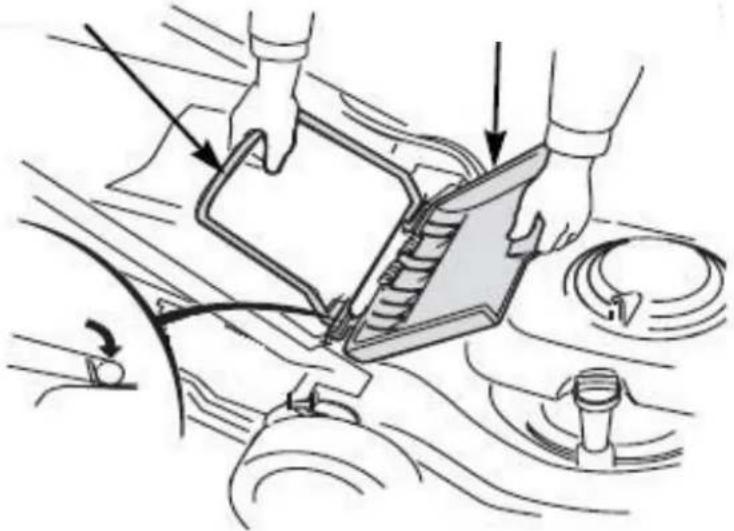

Montera gräsuppsamlaren Skjut in korgens plastkanter på ramen och fäst klämmorna enligt bilden nedan. I gräsuppsamlaren finns en praktisk fyllnadsindikator som visar om gräsuppsamlaren är full och behöver tömmas (se följande bild).

Lyft det bakre utkastarskyddet, ta bort mulchningssatsen och sätt i gräsuppsamlaren (se följande bild).Manual_FX-RM5170PRO_Int24 _rev3

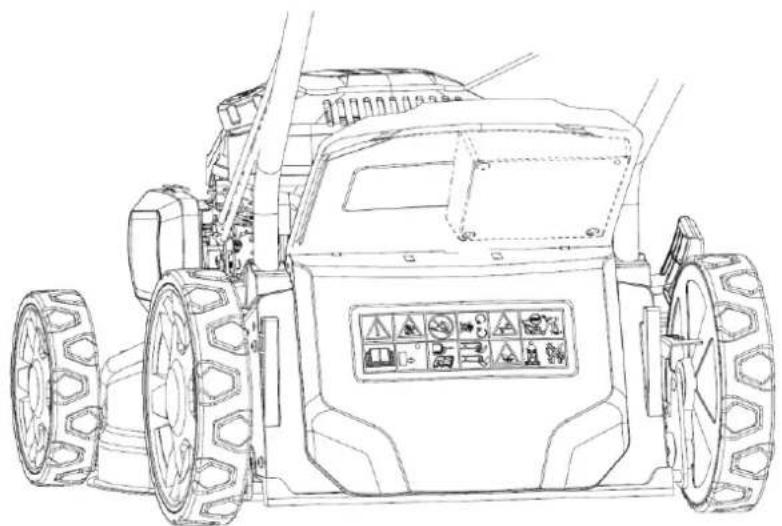

Mulch-kit Mulchpaketet är integrerat i den bakre kåpan. När den bakre kåpan är nedfälld blockerar mulchsatsen den bakre utkastaröppningen och uppfyller sitt syfte. Gräsmattan samlas inte upp utan finfördelas ytterligare av knivens rotation!

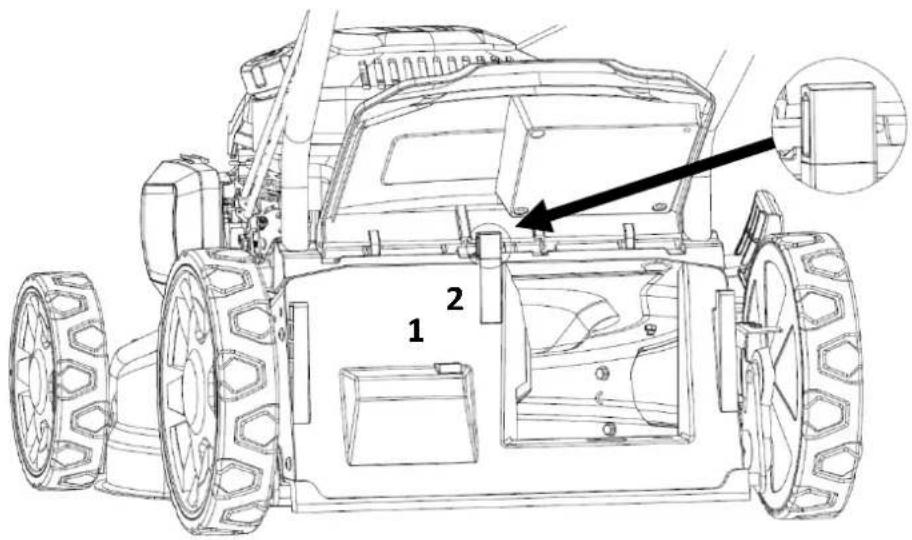

Ta bort en hållare från position 1 och sätt in den i position 2. Lyft det bakre utkastarskyddet och montera fästet som håller det bakre utkastarskyddet kan.

Stöd / kil för att lyfta och hålla bakluckan Ta bort kilen / stödet från position 1 och sätt in det i position 2. Lyft det bakre utskjutningsskyddet och montera stödet/kilen så att bakluckan kan hållas högre upp på utskjutningsrännan. Med hjälp av stödet/kilen kan tungt, fuktigt gräs kastas ut mer effektivt från klippområdet bakåt.

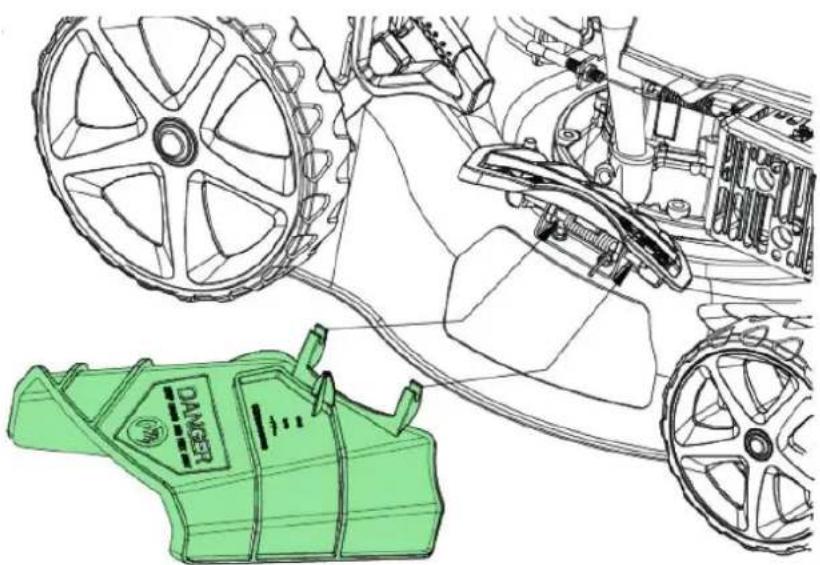

Ränna för sidoutmatning För att använda sidoutkastet lyfter du på locket och hakar i sidoutkastarröret (se bild).

VIKTIGA ANMÄRKNINGAR: Alla modeller har inte sidoutkast. Om du vill mulcha måste sidoutkastet avmonteras i förväg.

89. Före första användning

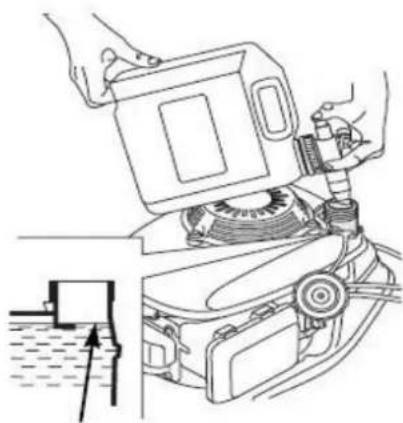

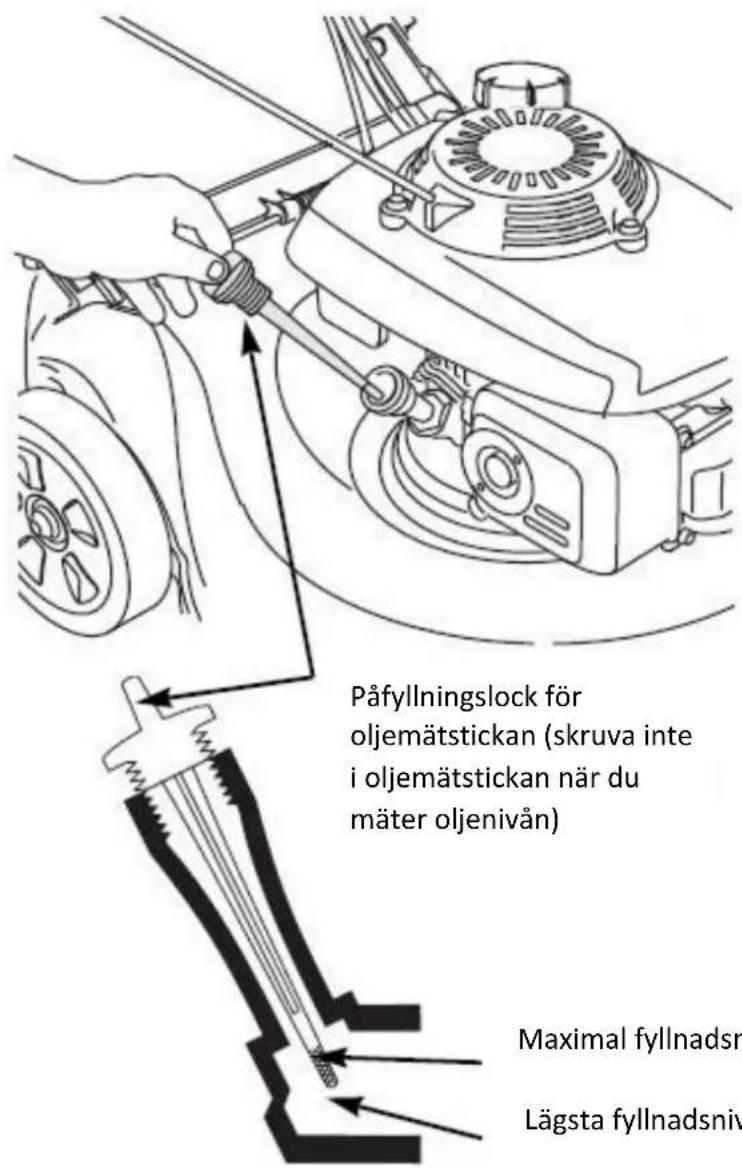

Fyll på med olja OBSERVERA: Klipparen levereras utan olja i motorn. Alla motorer testas på fabriken innan de packas. Större delen av oljan avlägsnas före leverans, men en liten mängd olja finns kvar i motorn. Under transporten rör sig oljan i motorrummet. Därför kan det hända att du ser en tillräcklig mängd olja på oljestickan. Detta är dock inte fallet! Fyll därför på så mycket olja att oljenivån ligger mellan den övre och den nedre markeringen på oljestickan (se bilden). Överfyll inte motorn med olja.

Påfyllningslock för oljemätstickan (skruva inte i oljemätstickan när du mäter oljenivån) Maximal fyllnadsnivå Lägsta fyllnadsnivåManual_FX-RM5170PRO_Int24 _rev3

Motorn är levererad utan bensin, fyll på 1,0 liter bensin innan du startar motorn.

Fyll på bränsle upp till den nedre kanten av påfyllningsgränsen i bränsletankens hals. Fyll inte på för mycket. Torka upp eventuellt utspillt bränsle innan du startar motorn.

Dra åt tanklocket. Bensin är mycket brandfarligt och bensinångor kan explodera och orsaka allvarliga skador eller dödsfall. Var extremt försiktig vid hantering av bensin. Förvara den utom räckhåll för barn. Tanka på en väl ventilerad plats med avstängd motor. Rök inte och låt inte lågor eller gnistor uppstå i området där motorn tankas eller där bensin förvaras. Undvik upprepad eller långvarig kontakt med huden eller inandning av ångor. Dra åt tanklocket ordentligt efter påfyllning av bränsle. Om bränsle har spillts ut, se till att området är torrt innan du startar motorn.

Maximal fyllnadsnivå BränslepåfyllningslockManual_FX-RM5170PRO_Int24 _rev3

Justering av klipphöjd

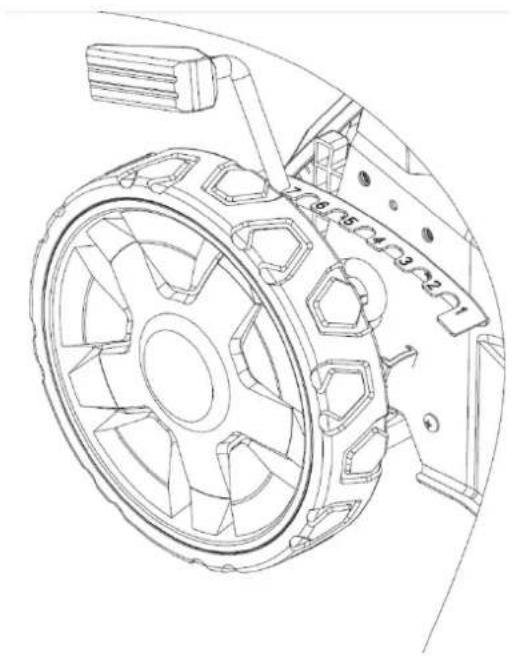

Använd spaken för justering av klipphöjden för att ställa in önskad höjd på vilken gräset ska klippas. Varning: Det finns en betydande risk för personskador. Utför därför denna åtgärd endast när motorn är avstängd och skärbladet står stilla.Manual_FX-RM5170PRO_Int24 _rev3

90. Arbete med gräsklipparen

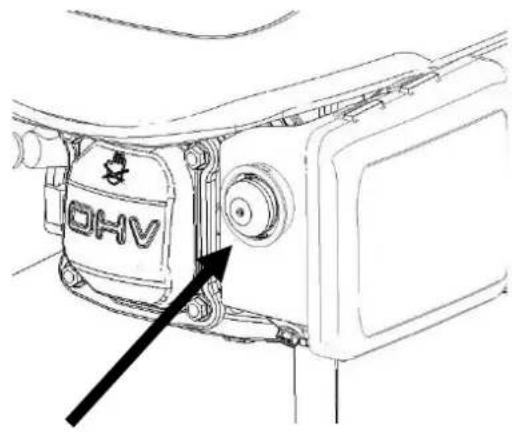

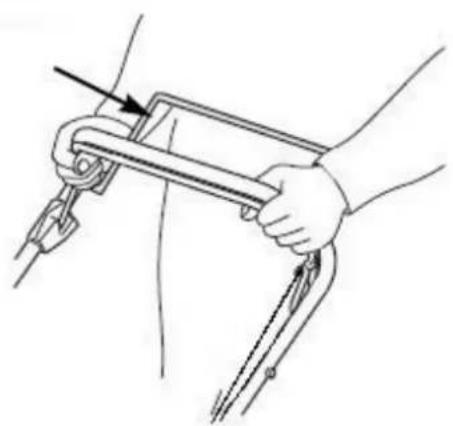

Starta/stoppa motorn För kallstart, tryck först på primerpumpen innan du drar åt gashandtaget på det övre styret.

Viktig anmärkning: Alla modeller är inte utrustade med en primerpump. För att starta motorn drar du i handtaget för motorkabeln i handtaget på den övre sparren. Om din modell har bakhjulsdrift ska du inte hålla i handtaget för bakhjulsdriften under startprocessen, eftersom bakhjulen annars börjar röra sig direkt vid start.

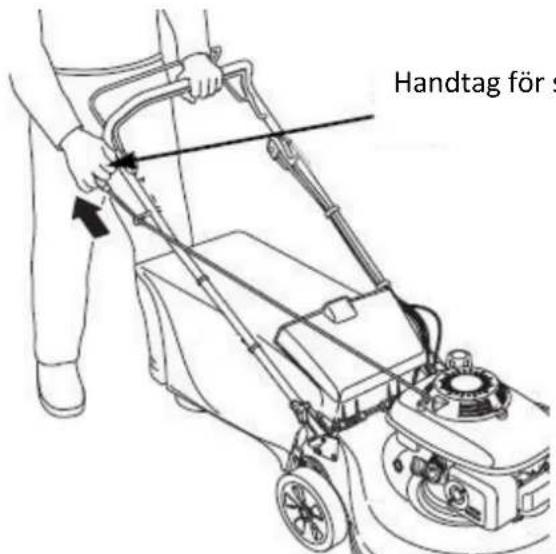

Dra sedan försiktigt i handtaget på startkabeln tills du känner ett lätt motstånd. Dra nu kraftigt i startkabeln för att starta motorn. Vid kallstart kan det behövas 2-3 försök innan motorn är igång. Temperatur Tryck på primerpumpen <0℃ 3x - 4x 0℃ - 10℃ 2x - 3x 10℃ - 20℃ 1x - 2x >20℃ 1xManual_FX-RM5170PRO_Int24 _rev3

För att stoppa motorn igen släpper du helt enkelt handtaget med motorkabeln. Motorn stannar och klingan roterar ytterligare några varv tills den stannar helt.

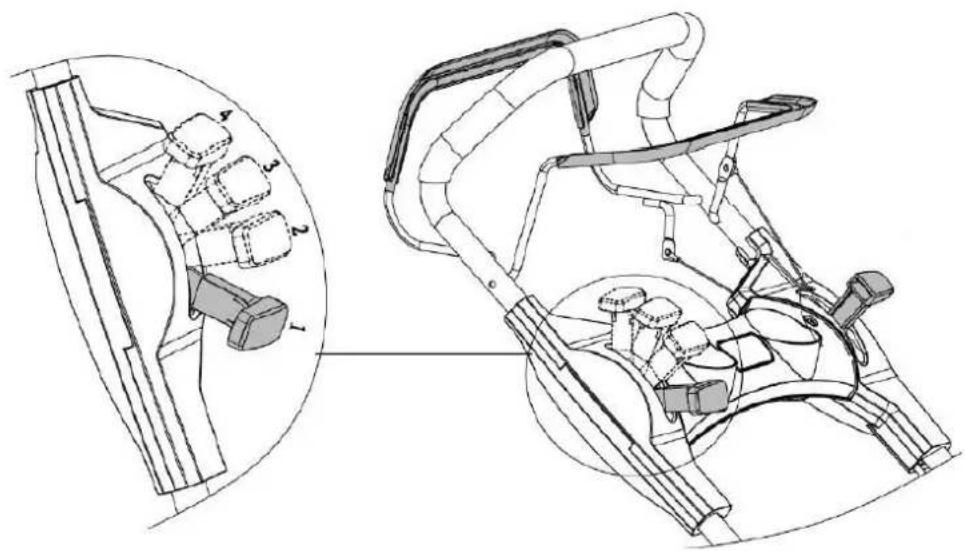

Variabel hastighetsinställning

Hastigheten kan ställas in från 2,7 - 5,0 km/h under körning. Använd det högra handtaget på instrumentbrädan och ställ in en av de 4 olika hastigheterna. När du kör med en av de två lägsta hastigheterna kommer hastighetsskillnaden inte att variera nämnvärt.

91. Underhållsarbete

Allmänna underhållsinstruktioner: Alla muttrar, bultar och skruvar måste vara ordentligt åtdragna för att säkerställa att maskinen är i ett säkert och funktionsdugligt skick. Regelbundet underhåll är ett grundläggande krav för användarens säkerhet, upprätthållande av driftskicket och gräsklipparens prestanda. Förvara aldrig en maskin med bensin i tanken i en byggnad där ångorna kan komma i kontakt med öppen eld, gnistor eller höga temperaturer. Låt motorn svalna innan du parkerar den i ett slutet rum.

För att minska brandrisken ska du se till att gräsklipparen, särskilt motorn, ljuddämparen och förvaringsplatsen för reservbränslet är fria från gräs, löv och överflödiga mängder smörjmedel. Kontrollera regelbundet skicket på gräsuppsamlarens lock och gräsuppsamlarenheten och byt ut dem om de är skadade. Tappa av bränslet på en väl ventilerad plats när motorn har svalnat. Använd tjocka arbetshandskar när du tar bort och monterar skärbladet. OBSERVERA: Stäng av motorn och ta ut tändstiftet innan du utför underhålls- eller reparationsarbeten. Kontrollera gräsklipparen regelbundet och se till att alla gräsavlagringar på undersidan av chassit avlägsnas. Smörj chassiaxeln och lagren regelbundet med ett lämpligt smörjmedel. Kontrollera regelbundet knivarnas skick, eftersom de har en betydande inverkan på gräsklipparens prestanda. Knivarna ska alltid vara vassa och balanserade. Kontrollera regelbundet att alla muttrar och bultar är åtdragna. Slitna eller felaktigt åtdragna bultar och muttrar kan orsaka allvarliga skador på motorn eller ramen. Om kniven slår hårt mot ett hinder, stanna gräsklipparen och kontakta FUXTEC:s kundtjänst. Klippbladet är tillverkat av pressat stål. För att uppnå bästa möjliga klippresultat bör du slipa bladet regelbundet, ungefär var 25:e drifttimme. Kontrollera att knivbladet alltid är korrekt balanserat. För in en stålaxel (med en diameter på 2-3 mm) i centrumhålet. Om axeln är korrekt inriktad kommer den att förbli i horisontellt läge. Om bladet inte stannar kvar i horisontellt läge, byt ut det. När du tar bort bladet ska du skruva loss bulten och kontrollera bladhållaren. Byt ut delarna om de är slitna eller skadade. OBSERVERA: Använd alltid originalreservdelar. Reservdelar av sämre kvalitet kan orsaka allvarliga skador på gräsklipparen och utgöra en säkerhetsrisk.

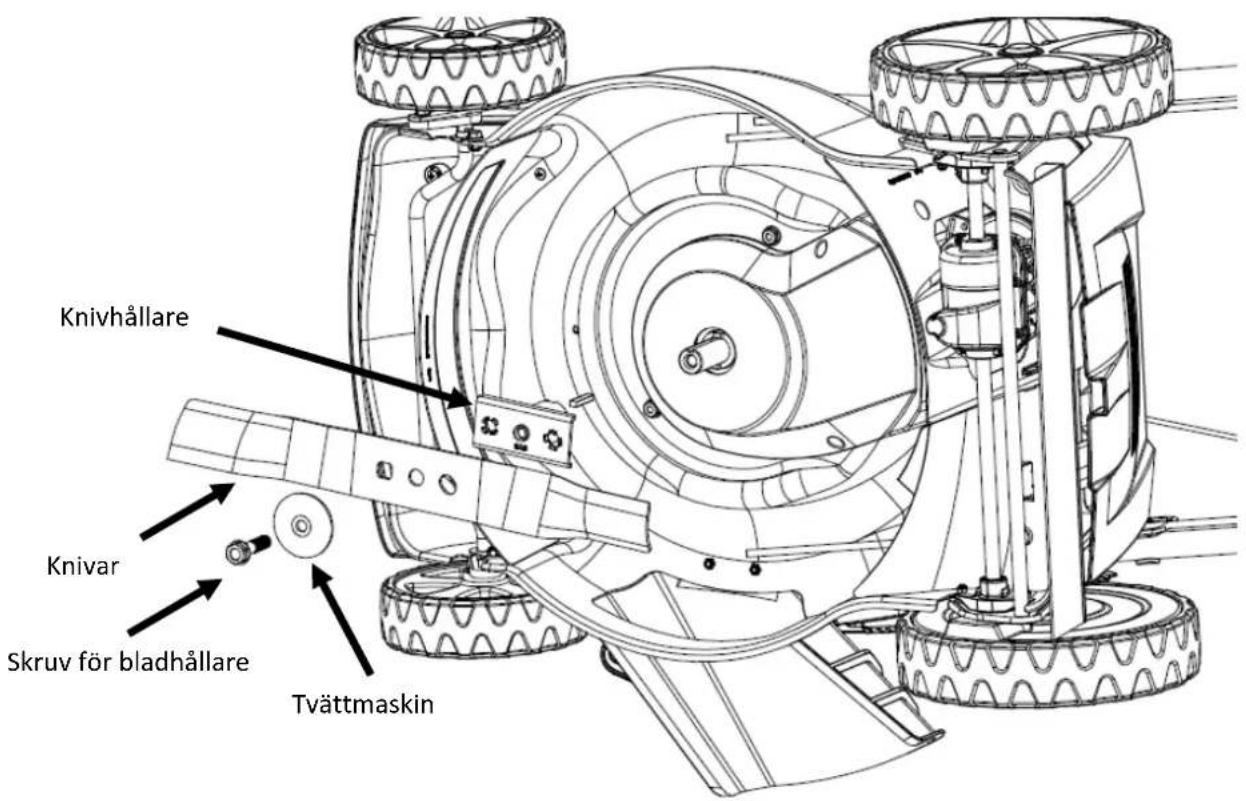

Byte av skärblad Luta klipparen åt höger så att luftfiltersidan är vänd uppåt. Detta förhindrar att bränsle läcker ut och att gräsklipparen får svårt att starta. Inspektera klingan med avseende på skador, sprickor och kraftig rost eller korrosion. En slö klinga kan slipas, men en klinga som är alltför sliten, böjd, sprucken eller på annat sätt skadad måste bytas ut.Manual_FX-RM5170PRO_Int24 _rev3

En momentnyckel måste alltid användas vid montering av klingan. Kontrollera att bladets skruvar är åtdragna.

Om du tar bort klingan för slipning eller byte behöver du en momentnyckel för montering. Använd lämpliga arbetshandskar för att skydda dina händer.

Ta bort skruven med en hylsnyckel. Använd en träkloss för att förhindra att bladet vrids när du tar bort skruven. Ta sedan bort bladet.

Montera bladet med bladskruven och specialbrickorna. Se till att specialbrickorna är monterade med den konkava sidan mot bladet och den konvexa sidan mot skruven.

Dra åt bladskruven med en momentnyckel. Använd ett träblock för att förhindra att bladet vrider sig när skruven dras åt.

Använda Easy Clean-funktionen På vänster sida av klippdäcket finns på vissa modeller en vattenanslutning för tvätt av klippdäcket. När du använder vattenanslutningen måste maskinen vara placerad i det lägsta läget på gräsmattan. På så sätt säkerställs att vattnet stannar kvar under gräsklipparen under rengöringen.

• Anslut en slang till munstycket.

• Slå på vattenkranen och starta motorn.

• Knivarnas rotation säkerställer att vattnet rengör gräsklipparens undersida.

Knivhållare Knivar Tvättmaskin Skruv för bladhållareManual_FX-RM5170PRO_Int24 _rev3

Luftfilter Om motorn körs utan luftfilter eller med ett skadat luftfilter kan smuts tränga in i motorn och leda till snabbt motorslitage.

• Tryck flikarna på locket nedåt och ta bort locket.

• Ta bort filtret från luftfilterbasen.

• Kontrollera filter och skumelement och byt ut dem om de är skadade.

• Rengör filtret genom att knacka det flera gånger på en hård yta för att avlägsna smuts eller blås tryckluft genom luftfiltrets insida. Försök aldrig att borsta bort smutsen, då borstningen tvingar in smutsen i fibrerna.

• Torka av smutsen på insidan av luftfilterhuset och locket med en fuktig trasa. Se till att det inte kommer in smuts i luftkanalen som leder till förgasaren.

• Sätt tillbaka filtret och locket.

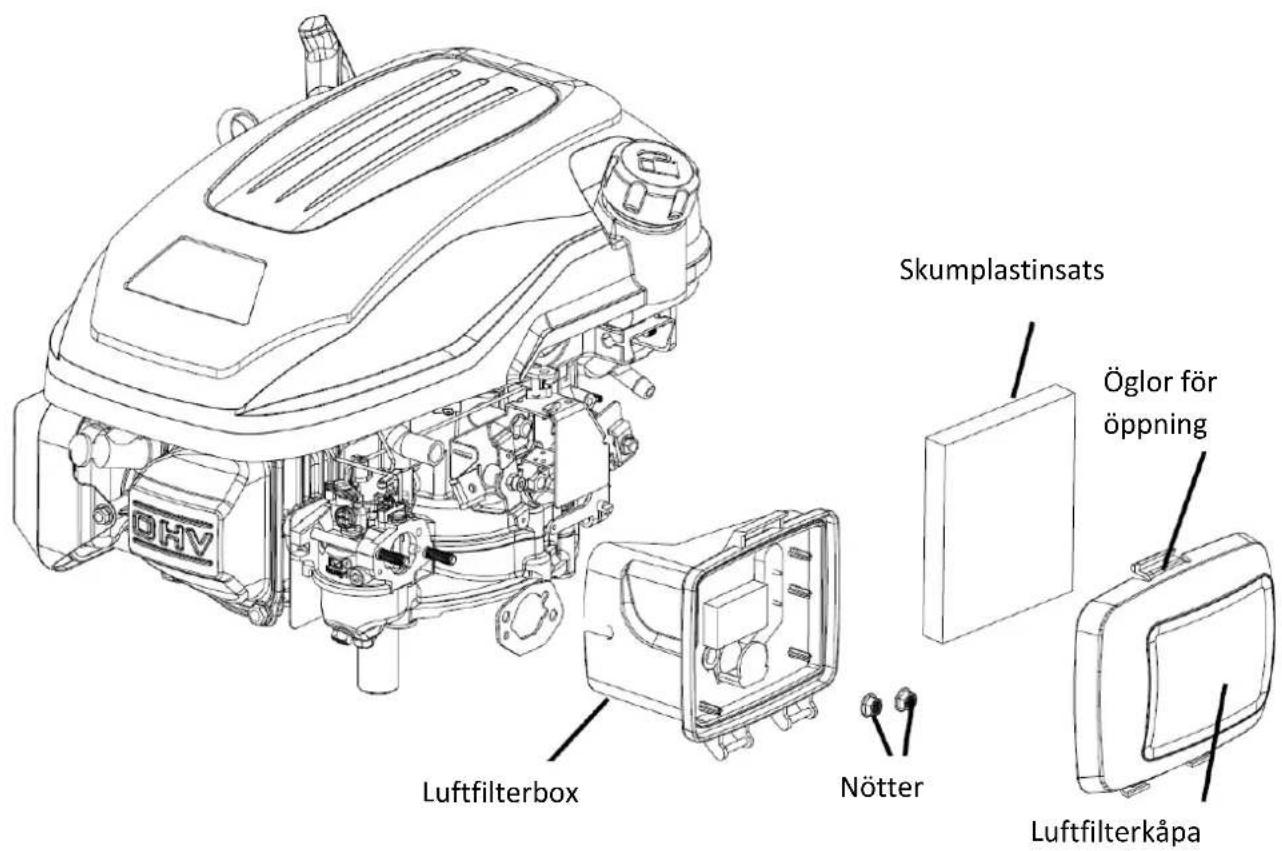

Skumplastinsats Öglor för öppning Luftfilterkåpa Nötter LuftfilterboxManual_FX-RM5170PRO_Int24 _rev3

Tändstift För att uppnå bra prestanda måste tändstiftet ha rätt glapp och vara fritt från avlagringar. Gör på följande sätt för att serva tändstiftet:

• Ta bort tändstiftskontakten och avlägsna eventuell smuts från tändstiftsområdet.

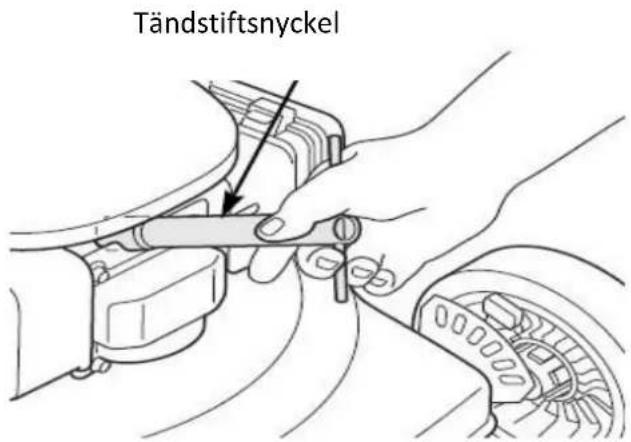

• Ta bort tändstiftet med en tändstiftsnyckel.

Viktigt: En tändstiftsnyckel ingår inte i leveransomfattningen

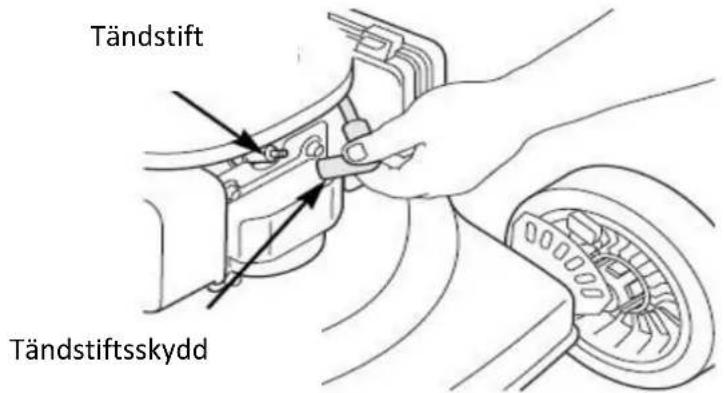

Tändstift Tändstiftsskydd TändstiftsnyckelManual_FX-RM5170PRO_Int24 _rev3

• Kontrollera tändstiftet. Byt ut det om elektroderna är slitna eller om isolatorn är sprucken eller delad.

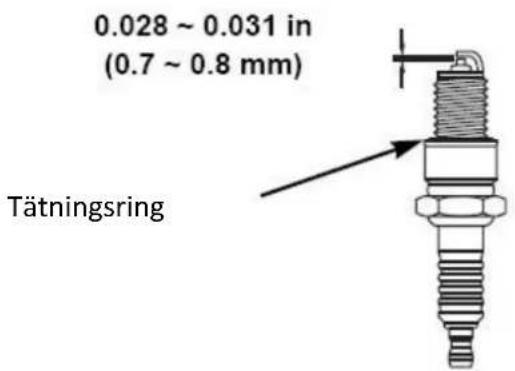

• Mät tändstiftets elektrodgap med en lämplig mätare. Glappet ska vara 0,028 ~ 0,031 tum (0,7 ~ 0,8 mm). Om nödvändigt, korrigera gapet genom att försiktigt böja sidoelektroden med ett lämpligt verktyg.

• Sätt i tändstiftet försiktigt för hand för att undvika att dra åt för hårt.

• Sätt på tändstiftshatten på tändstiftet. Varning: Ett löst tändstift kan bli överhettat och skada motorn. Om tändstiftet dras åt för hårt kan gängan i topplocket skadas.

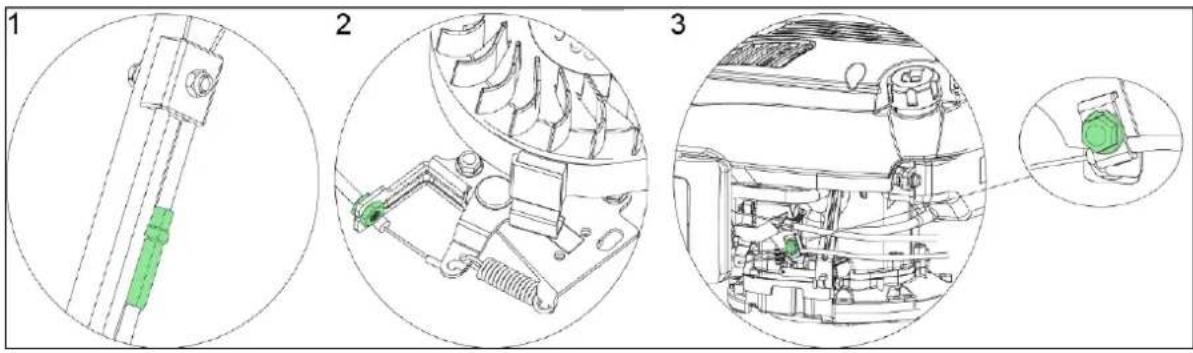

Justering av kablarna Lininställningen ska alltid kontrolleras innan maskinen tas i drift. Kablarna kan kontrolleras genom att handtagen aktiveras helt och hållet och kontrollera om kabeln är spänd. Om så inte är fallet måste den dras åt. Om det inte går lätt att manövrera handtaget helt och hållet bör vajern lossas. Efter den första säsongen kan man förvänta sig att kablarna behöver justeras för optimal aktivering, eftersom kablarna kan töjas under användning. Efterjustering kan vara nödvändig för följande kablar:

1. kabel för frekvensomriktaren

2. kabel för motorbromsen

• Denna produkt är endast avsedd för gräsklippning. Använd den inte för andra ändamål än de som den är avsedd för. Annars finns det risk för skador eller personskador.

• Låt aldrig barn eller personer som inte är förtrogna med innehållet i denna bruksanvisning arbeta med apparaten.

• Den som använder gräsklipparen är ansvarig för säkerheten för personer som befinner sig i arbetsområdet.

• Använd aldrig gräsklipparen i närheten av andra människor, barn eller fritt strövande djur.

• Innan du börjar klippa ska du kontrollera området där gräsklipparen ska användas och ta bort stenar, kablar, pinnar, splitter, ben och andra främmande föremål som kan fastna eller avledas och orsaka skador.

INSTRUKTIONER FÖR ANVÄNDNING

• Alla muttrar, stift och bultar måste vara ordentligt åtdragna för att säkerställa att maskinen är i perfekt arbetsskick.

• Använd aldrig gräsklipparen utan skyddskåpan.

• Använd aldrig gräsklipparen med ett löst skärblad. Kontrollera alltid att alla tillhörande skruvar är åtdragna.

• Slöa blad bör bytas ut.

• När du arbetar med gräsklipparen måste du se till att du står stadigt.

• Förvara aldrig gräsklipparen i slutna eller dåligt ventilerade utrymmen där ångor kan samlas. Avgaserna från motorn innehåller kolmonoxid, som är livsfarlig.

• Arbeta endast under lämpliga ljusförhållanden (skymning eller tillräcklig artificiell belysning).

• Använd inte gräsklipparen när det regnar eller när gräset är vått.

• Var särskilt försiktig när du klipper i upphöjd terräng (i sluttningar). Klipp alltid vinkelrätt mot sluttningen, parallellt med konturen och inte direkt uppåt/nedåt.

• Lämna aldrig gräsklipparen igång utan uppsikt; om du lämnar gräsklipparen igång, stäng av motorn.

• Lyft aldrig upp bakdelen av gräsklipparen när du parkerar den och håll inte dina lemmar nära klippaggregatet ellerManual_FX-RM5170PRO_Int24 _rev3

det bakre utkastarröret när motorn är igång.

• Ändra aldrig motorns varvtalsinställning.

• Transportera aldrig gräsklipparen med motorn igång.

• Stäng av motorn och dra ut tändstiftet i följande fall:

du arbetar under klipparen eller i utkastarröret. om du utför underhållsarbete, reparationer eller inspektioner på maskinen. innan du bär, lyfter eller transporterar gräsklipparen. om du lämnar gräsklipparen utan uppsikt eller om du vill justera klipphöjden. innan du tar bort och tömmer grovutkastarröret.

• Om du upptäcker ett främmande föremål, stäng av motorn och kontrollera noggrant om det finns några skador. Om det finns skador ska du ta gräsklipparen till en fackverkstad för reparation. OBSERVERA: Klippaggregatets fläkt fortsätter att rotera i några sekunder efter att motorn har stängts av.

Om gräsklipparen vibrerar onormalt ska du omedelbart stänga av motorn. För att garantera säker drift ska du regelbundet kontrollera att gräsklipparens bultar, skruvar och muttrar är ordentligt åtdragna. VARNING: BRÄNSLE ÄR EN MYCKET LÄTTANTÄNDLIG VÄTSKA.

• Förvara bränslet i en lämplig behållare.

• Fyll endast på bränsle i ett öppet och väl ventilerat utrymme. Rök inte och använd inte mobiltelefon när du hanterar bränsle.

• Fyll endast på bränsle när motorn är avstängd. Öppna aldrig bränsletanken och fyll inte på bränsle när motorn är varm eller igång.

• Starta inte motorn om bränsle har spillts ut. Avlägsna gräsklipparen från området där bränslet har spillts ut och se till att undvika antändning. Fortsätt inte arbetet förrän det utspillda bränslet har avdunstat och bränsleångorna har skingrats.

• När du har fyllt på bränsle ska du dra åt tanklocket och locket på bränslekanistern.

OBSERVERA: Stäng av motorn och ta ut tändstiftet innan du utför underhålls- eller reparationsarbeten.

Om du inte använder apparaten under en längre tid bör du förvara den enligt följande anvisningar. På så sätt förlängs maskinens livslängd.

• Samma bensin får inte finnas kvar i tanken längre än en månad.

• Rengör gräsklipparen noggrant och förvara den i ett torrt utrymme.Manual_FX-RM5170PRO_Int24 _rev3

• Förvara aldrig gräsklipparen med bränsle i tanken i en byggnad där öppen låga eller gnistor kan uppstå.

• För att minska risken för brand ska motorn, ljuddämparen, batterifacket och bränsleförvaringsutrymmet hållas fria från gräs, löv och fett.

• Om bränsletanken behöver tömmas bör detta göras utomhus.

• När du justerar maskinen ska du se till att du inte klämmer fingrarna mellan den rörliga klingan och maskinens fasta delar.

• Låt produkten svalna i minst 30 minuter före förvaring.

NOT Kontakta din lokala myndighet/stad för information om avfallshanteringsalternativ, Återvinning av råvaror i stället för avfallshantering.Manual_FX-RM5170PRO_Int24 _rev3

Motor OHV, luftkyld, 4-takts Nominell effekt 2,9 kW Motorvarvtal 2800 varv/min Förskjutning 170 cm³ Start Kabeldragning / eStart (endast för eS-modell) Tankens volym 1,0l Oljetankens volym 0,5l Skärhöjder 25 mm-75 mm Klippbredd 508 mm Diameter hjul 18 cm fram / 23 cm bak Gräsuppsamlarens volym 60l Ljudeffektnivå 98dB Vibrationer 3,64 km/h Vikt 28,8 kgManual_FX-RM5170PRO_Int24 _rev3

EN ISO 14982:2009 Härmed försäkrar vi att ovannämnda maskin,

den version som vi har släppt ut på marknaden, uppfyller de grundläggande säkerhets- och hälsokraven i det angivna EG-direktivet. Alla ingrepp i eller ändringar av maskinen som inte uttryckligen har godkänts av oss i förväg gör detta dokument ogiltigt. Härmed försäkrar vi att den ovan nämnda maskinen uppfyller de grundläggande säkerhets- och hälsokraven i de ovan nämnda EG-direktiven. Alla ingrepp i eller ändringar av maskinen som inte uttryckligen godkänts av oss i förväg gör detta dokument ogiltigt. Förvaring av de tekniska dokumenten: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Tyskland, L. Zirkler, verkställande direktör
