Tipo de produto	Máquina de lavar e secar
Marca	EAS Electric
Modelo	EMWY86BI
Capacidade de lavagem	8 kg
Capacidade de secagem	6 kg
Dimensões (L x P x A)	595 x 540 x 825 mm
Peso líquido	64 kg
Alimentação elétrica	220-240 V ~, 50 Hz, 10 A
Potência nominal (lavagem)	1900 W
Potência nominal (secagem)	1300 W
Velocidade de centrifugação máxima	1400 rpm
Classe de eficiência energética	A
Consumo de água (ciclo padrão)	64 L
Nível sonoro (lavagem)	56 dB(A)
Nível sonoro (centrifugação)	78 dB(A)
Nível sonoro (secagem)	62 dB(A)
Programas de lavagem	Algodón, ECO 40-60, Intensivo, Express 15', Lana, Vaqueros, Mix, Ropa deportiva, Ropa bebé, Lavado y secado, 1 Hora Lavado+Secado, etc.
Funções especiais	Partida diferida, bloqueio infantil, ajuste temperatura/velocidade, nível de secagem (Extra/Normal/Light)
Tipo de instalação	Integrável (embutível)
Manutenção	Limpeza regular do filtro da bomba, filtro de entrada de água, tambor, vedação da porta e gaveta do detergente
Segurança	Bloqueio da porta, segurança infantil, proteção contra vazamentos
Garantia	2 anos (peças e mão de obra)
Reparabilidade	Peças de reposição disponíveis em 15 dias úteis

Perguntas frequentes - EMWY86BI EAS Electric

O que fazer se a máquina não ligar?

Verifique se a porta está bem fechada e se a roupa não está presa. Certifique-se de que o aparelho está ligado e que a torneira de água está aberta. Se o problema persistir, consulte a seção Resolução de problemas do manual.

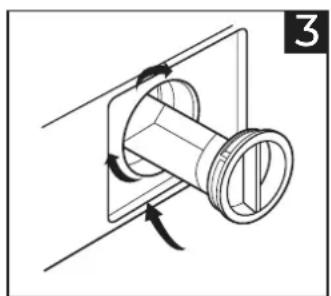

Como limpar o filtro da bomba de drenagem?

Desligue o aparelho, remova a placa frontal, gire o filtro no sentido anti-horário para abri-lo, retire os objetos estranhos e coloque-o de volta. Realize esta operação a cada 3 meses.

O que significa o código de erro E30?

O código E30 indica que a porta não está bem fechada. Feche-a corretamente e reinicie o programa.

Como calibrar a máquina de lavar?

Remova todos os acessórios do tambor, feche a porta, conecte o aparelho, ligue-o e pressione simultaneamente os botões Centrif. e Início diferido por 10 segundos até que 't19' apareça. Pressione ▷|| para iniciar a calibração.

Qual detergente usar?

Use um detergente adequado para lavagem em máquina, não espumante. Para roupas brancas, prefira um detergente com agentes de branqueamento; para coloridas, um detergente sem branqueadores ópticos. Siga as recomendações da tabela de dosagem.

Como ativar o bloqueio infantil?

Pressione simultaneamente os botões Temp. e Centrif. por 3 segundos até ouvir um sinal sonoro. Para desativar, repita a mesma operação.

Por que a água não é drenada?

Verifique se a mangueira de drenagem não está dobrada ou obstruída. Limpe o filtro da bomba de drenagem. Se o código de erro E21 aparecer, a drenagem está demorando muito.

Qual é a capacidade máxima de secagem?

A capacidade de secagem é de 6 kg para roupas de algodão. Para programas combinados de lavagem+secagem, a carga de lavagem não deve exceder 6 kg.

Como limpar a gaveta do detergente?

Pressione a trava no interior da gaveta para removê-la. Lave as peças em água limpa, limpe o compartimento com uma escova e remonte tudo. Faça isso a cada 3 meses.

O que fazer em caso de vazamento de água?

Verifique as conexões das mangueiras de entrada e drenagem. Aperte as conexões se necessário. Se o vazamento persistir, feche a água e entre em contato com o serviço de assistência técnica.

MANUAL DE UTILIZADOR EMWY86BI EAS Electric

FUNCIONAMIENTO Y MANTENIMIENTO

Δ AVISO

Equilibrar la lavadora

△Advertencia

Encender/apagar la lavadora

3 Opciones

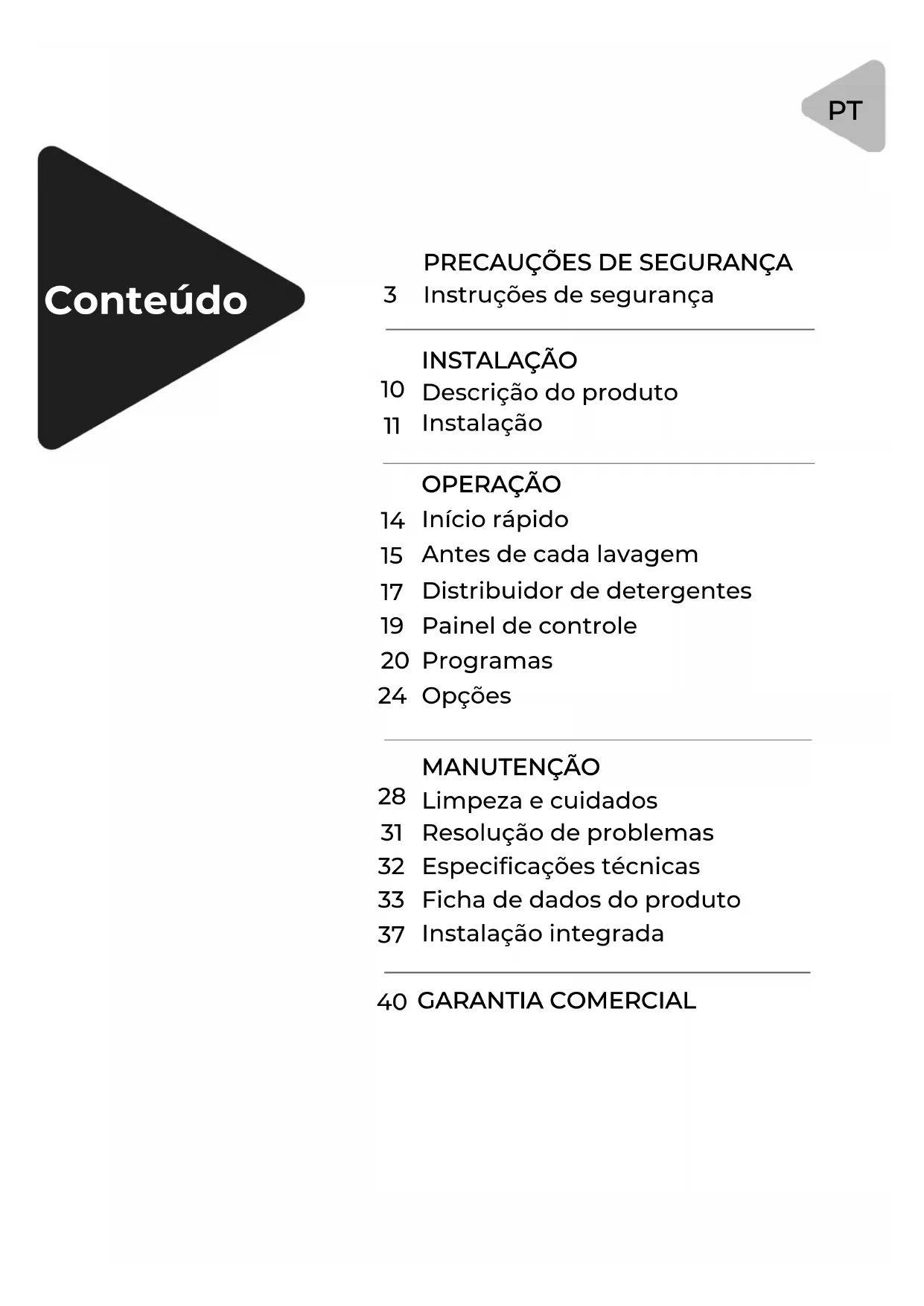

3 Instruções de segurança

INSTALAÇÃO

10 Descrição do produto

11 Instalação

OPERAÇÃO

14 Início rápido

15 Antes de cada lavagem

31 Resolução de problemas

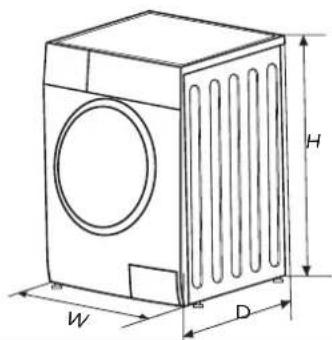

32 Especificações técnicas

33 Ficha de dados do produto

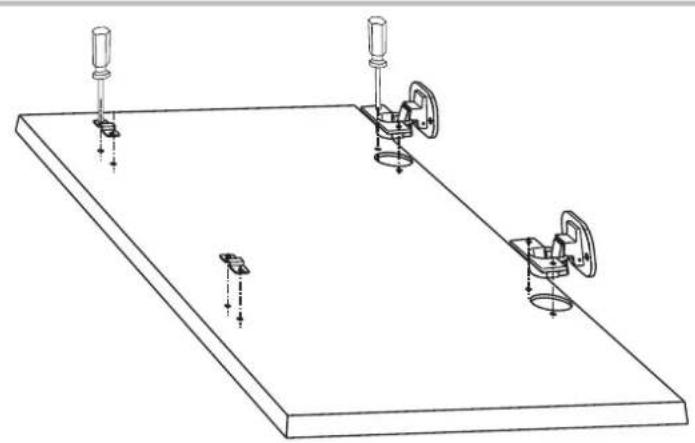

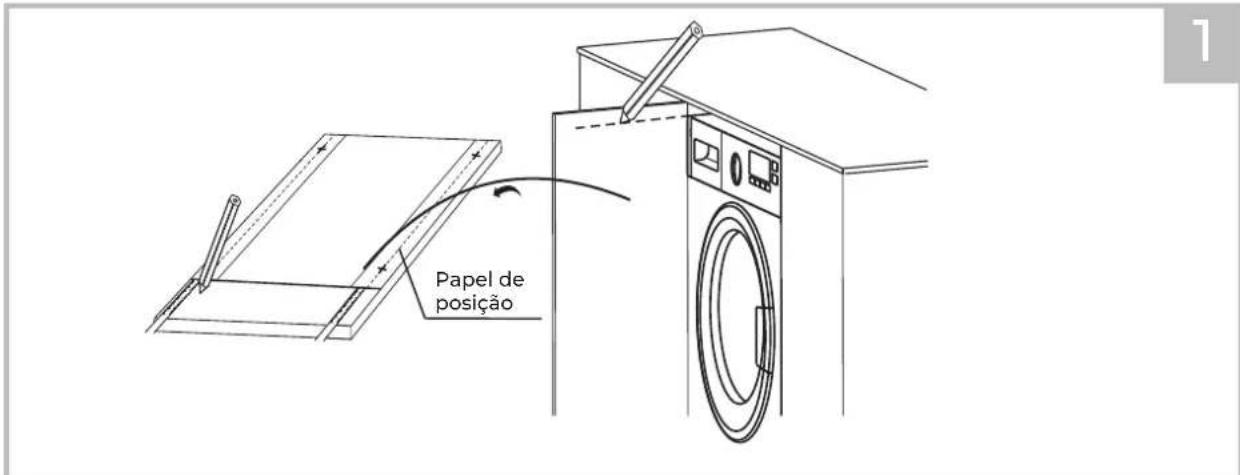

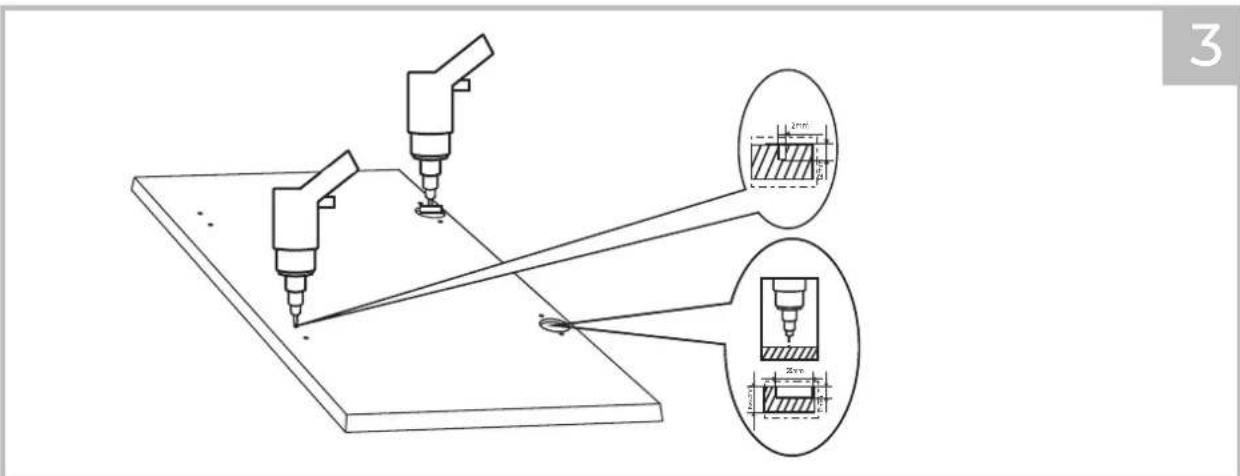

37 Instalação integrada

40 GARANTIA COMERCIAL

■ Instruções de segurança

Para sua segurança, deve seguir as informações deste manual para minimizar o risco de incêndio ou explosão, choque eléctrico, e para evitar danos materiais, ferimentos pessoais ou morte. O não cumprimento destas instruções anulará a garantia.

Advertência

Esta combinação de símbolo e palavra-sinal indica uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.

! Cuidado

Esta combinação de símbolo e palavra-sinal indica uma situação potencialmente perigosa que pode resultar em lesões moderadas ou menores ou danos materiais e ambientais.

Nota

Esta combinação de símbolo e palavra-sinal indica uma situação potencialmente perigosa que pode resultar em lesões menores ou moderadas.

Advertência

Choque eléctrico

Se o cabo de alimentação for danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes, a fim de evitar um perigo.

Se a máquina for danificada, não deve ser utilizada até ter sido reparada pelo fabricante, pelo seu agente de serviço ou por pessoas com qualificações semelhantes, a fim de evitar um risco de choque eléctrico.

O aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreender os perigos envolvidos. As crianças não devem brincar com o aparelho e não devem efectuar a limpeza e a manutenção do utilizador sem supervisão.

As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

As crianças com menos de 3 anos de idade devem ser afastadas ou supervisionadas continuamente para garantir que não brincam com o aparelho.

Animais e crianças podem entrar na máquina. Verificar o interior antes de ligar o aparelho.

Não subir nem sentar-se em cima do aparelho.

LOCALIZAÇÃO E AMBIENTE DE INSTALAÇÃO

Armazenar todos os detergentes e produtos de lavagem num local seguro, fora do alcance das crianças.

Não instalar a máquina em tapetes. Se as aberturas da máquina de lavar roupa forem obstruídas, a máquina pode avariar-se.

Manter o aparelho afastado de fontes de calor e da luz solar direta para evitar a corrosão de peças de plástico e borracha.

Não utilizar o aparelho em ambientes húmidos ou salas que contenham gás explosivo ou cáustico. Em caso de fuga de água ou salpicos que afectem a máquina, deixá-la secar ao ar livre.

O aparelho não deve ser instalado atrás de portas com fechadura, portas de correr ou portas com a dobradiça do lado oposto ao da máquina de lavar e secar roupa.

PRECAUÇÕES DE SEGURANÇA

Não utilizar esta máquina em salas com uma temperatura inferior a 5°C, pois isso pode causar danos em alguns dos seus componentes. Se for inevitável, certifique-se de que drena completamente a máquina após cada utilização (ver "Manutenção - Limpeza do filtro da bomba de drenagem") para evitar danos causados pelo gelo.

Nunca utilizar sprays ou substâncias inflamáveis perto do aparelho.

INSTALAÇÃO

Remover todos os parafusos de embalagem e transporte antes de utilizar o dispositivo. Não o fazer pode resultar em danos graves.

Este aparelho está equipado com uma única válvula de entrada e só pode ser ligado ao abastecimento de água fria.

A ficha deve permanecer acessível após a instalação.

Antes de lavar a roupa pela primeira vez, fazer funcionar o aparelho num ciclo quente sem roupa no interior para a sua limpeza.

Antes de utilizar a máquina de lavar e secar, esta deve ser calibrada.

Não colocar objectos pesados ou aquecedores sobre o aparelho.

Utilizar as novas mangueiras fornecidas com o aparelho, não reutilizar as mangueiras velhas.

Pressão máxima de entrada de água: 1 MPa. Pressão mínima de entrada de água: 0,05 MPa.

LIGAÇÃO ELÉCTRICA

Certificar-se de que o cabo de alimentação não fica preso debaixo da máquina, pois isto pode causar danos.

Ligar o produto a uma tomada com ligação à terra protegida por um fusível que cumpra as classificações da tabela "Especificações Técnicas". A instalação da ligação à terra deve ser efectuada por um electricista qualificado. Certificar-se de que a máquina é instalada de acordo com os regulamentos locais.

As ligações eléctricas e de água devem ser feitas por um técnico qualificado, de acordo com as instruções do fabricante e os regulamentos de segurança locais.

Aviso

Não utilizar tiras de potência ou cordões de extensão. O aparelho não deve ser equipado com um dispositivo de comutação externo tal como um temporizador, nem deve ser ligado a um circuito que é ligado e desligado frequentemente.

Não retirar a ficha da tomada se estiver presente gás inflamável.

Nunca desligue o aparelho com as mãos molhadas.

Puxe sempre a ficha, não o cordão.

Desligar o aparelho quando não estiver a ser utilizado.

LIGAÇÕES DE ÁGUA

Verificar as ligações dos tubos de entrada de água, torneira de água e tubo de drenagem para detectar problemas devido a alterações na pressão da água. Se as ligações estiverem soltas ou com fugas, feche a torneira e repare-a. Não utilizar o aparelho antes de verificar se as tubagens e ligações estão devidamente instaladas por técnicos qualificados.

A porta de vidro pode ficar muito quente durante o funcionamento. Manter as crianças e os animais de estimação afastados da máquina enquanto esta está a funcionar.

Os tubos de entrada e saída de água devem ser instalados de forma segura e não devem ser danificados ou podem ocorrer fugas de água.

Não remover o filtro da bomba de drenagem enquanto a água permanecer no aparelho. Grandes quantidades de água quente podem derramar, o que pode causar queimaduras.

OPERAÇÃO E MANUTENÇÃO

Δ AVISO

Nunca parar o aparelho antes do fim do ciclo de secagem, a menos que todos os artigos sejam retirados imediatamente e espalhados para permitir que o calor se dissipe. O aparelho não deve ser utilizado se tiverem sido utilizados produtos químicos industriais para limpeza, pois existe o risco de explosão.

Nunca utilizar solventes inflamáveis, explosivos ou tóxicos. Substâncias tais como gasolina, álcool, etc. não devem ser utilizadas como detergentes. Escolher apenas detergentes adequados para a lavagem à máquina.

Certifique-se de que todos os bolsos das peças de vestuário estão vazios. Objectos afiados e rígidos tais como moedas, broches, pregos, parafusos ou pedras, ou objectos inflamáveis tais como isqueiros e fósforos podem causar sérios danos à máquina.

Lavar bem a roupa lavada à mão.

Não seque os artigos na máquina sem os lavar primeiro.

O vestuário que tenha sido sujo com substâncias como óleo de cozinha, acetona, álcool, gasolina, querosene, remove-dores de manchas, aguarrás, ceras e removedores de cera devem ser lavados em água quente com uma quantidade extra de detergente antes de secar na máquina.

Artigos tais como tecidos de espuma de borracha (espuma de látex), toucas de duche, tecidos impermeáveis, artigos apoiados em borracha e vestuário ou almofadas de espuma de borracha não devem ser secos na máquina.

Os amaciadores de tecidos ou produtos similares devem ser utilizados conforme especificado nas instruções do amaciador.

Não forçar a porta a abrir. Irá desbloquear pouco depois de o ciclo estar completo.

Não fechar a porta com força excessiva. Se tiver dificuldade em fechar a porta, verifique se a roupa está bem distribuída.

PRECAUÇÕES DE SEGURANÇA

Desligar sempre o aparelho da tomada e fechar a torneira antes da limpeza ou manutenção e após cada utilização.

Nunca deitar água sobre o aparelho para limpeza, pode causar um choque eléctrico.

As reparações devem ser efectuadas pelo fabricante, o seu departamento de serviços ou outros profissionais qualificados, a fim de evitar riscos. EAS Electric não é responsável por quaisquer danos causados por pessoas não autorizadas.

TRANSPORTE

Os parafusos de transporte devem ser reinstalados por um profissional qualificado.

A água acumulada deve ser drenada da máquina.

Este aparelho é pesado, transportá-lo com cuidado. Nunca segure qualquer parte saliente da máquina ao levantá-la. A porta da máquina não pode ser utilizada como puxador.

UTILIZAÇÃO INTENDIDA

Este produto foi concebido para uso doméstico e para têxteis em quantidades adequadas para a lavagem e secagem na máquina neste ambiente.

Este aparelho é apenas para uso interior e instalação integrada. Utilizar apenas em conformidade com estas instruções. O aparelho não se destina a uso comercial. Qualquer outra utilização é considerada imprópria e o fabricante não é responsável por quaisquer danos ou lesões resultantes de tal utilização.

Este aparelho destina-se a ser utilizado em ambientes domésticos e similares, como por exemplo:

• Cozinhas de pessoal em lojas, escritórios e outros ambientes de trabalho;
• Casas de campo;
• Para clientes em hotéis, motéis e outros ambientes de tipo residencial;
• Ambientes de bed & breakfast;
• Áreas comuns em apartamentos ou lavandarias de blocos de apartamentos.

Disposição de eliminação

DISPOSIÇÃO: Não eliminar este produto como lixo municipal não separado. É necessário recolher estes resíduos separadamente para tratamento especial.

De acordo com a directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE), os aparelhos domésticos não podem ser eliminados nos contentores municipais habituais; devem ser recolhidos separadamente a fim de optimizar a recuperação e reciclagem dos seus componentes e materiais e de reduzir o impacto na saúde humana e no ambiente.

O símbolo do caixote do lixo com uma cruz é marcado em todos os produtos para lembrar ao consumidor a obrigação de os separar para recolha separada. O consumidor deve contactar a autoridade local ou o retalhista para obter informações sobre a correta eliminação do seu aparelho eléctrico.

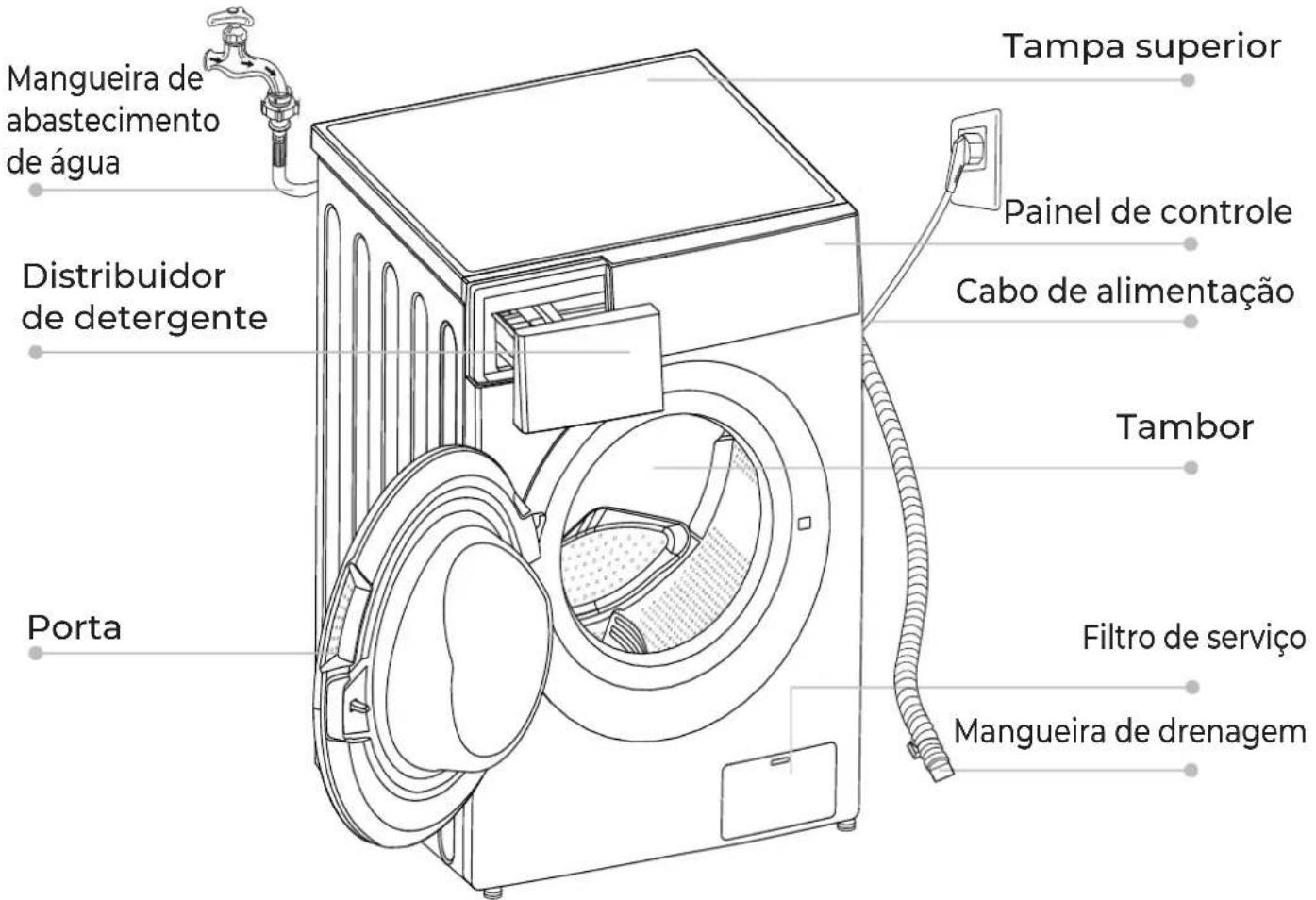

■ Descrição do produto

Mangueira de abastecimento de água Distribuidor de detergente Porta Tampa superior Painel de controle Cabo de alimentação Tambor Filtro de serviço Mangueira de drenagem

Nota

produto real como padrão.

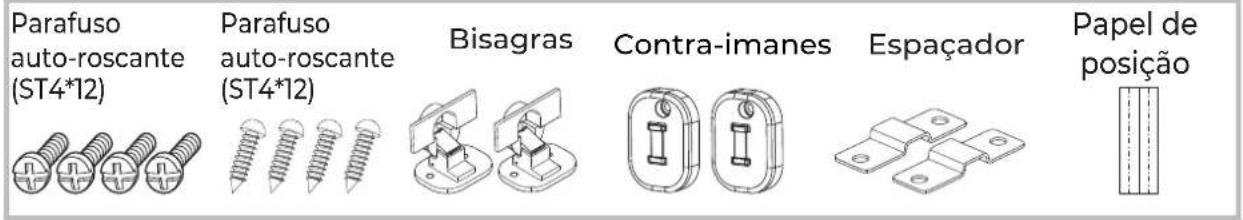

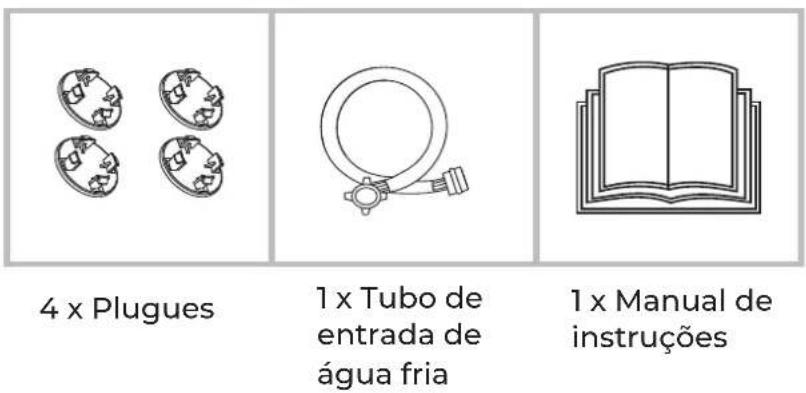

Acessórios

4 x Plugues 1 x Tubo de entrada de água fria 1 x Manual de instruções

■ Instalação: Área de instalação

Advertência

A estabilidade é muito importante para evitar que o produto se mova.

Certificar-se de que o produto não repousa no cabo de alimentação.

Não se esqueça de observar as distâncias mínimas das paredes mostradas na imagem.

W≥20mm

Antes de instalar a máquina, deve ser seleccionado um local que satisfaça as seguintes características:

1. Superfície rígida, seca e nivelada
2. Sem luz solar direta
3. Ventilação suficiente
4. Temperatura ambiente acima de 0°C
5. Longe de fontes de calor, tais como fogões a carvão ou a gás.

O material de embalagem (tal como plástico e isopor) pode ser perigoso para as crianças.

Há um risco de asfixia. Manter todas as embalagens afastadas das crianças.

1. Retirar a caixa de cartão e a embalagem de isopor.
2. Levantar a máquina de secar e retirar a embalagem da base. Certifique-se também de remover a pequena cortiça triangular presa à base inferior. Se não sair quando a puxar para cima, colocar a unidade de lado e retirar a rolha inferior à mão.
3. Remover a fita adesiva que fixa o cabo de alimentação e a mangueira de drenagem.
4. Retirar a mangueira de entrada do tambor.

Retirar os parafusos de transporte

Advertência

Retirar os parafusos de transporte da parte de trás antes de utilizar o produto.

Desaperte os 4 parafusos de transporte com uma chave inglesa.

Retirar os parafusos e as anilhas de borracha e guardá-los para utilização futura.

As quatro porcas das pernas devem ser apertadas com segurança.

1. Desaperte a porca de segurança.
2. Rodar a perna até tocar o chão.
3. Ajustar as pernas e bloquear as porcas com uma chave inglesa. Verificar se a máquina de lavar está equilibrada e estável.

Ligar a tubagem de entrada de água

△Advertência

Para evitar fugas ou danos causados pela água, seguir as instruções abaixo. Não dobrar, esmagar, modificar ou cortar o tubo.

Ligar a mangueira de abastecimento de água à válvula de entrada de água e a uma torneira de água fria, conforme demonstrado.

Fazer a ligação manualmente, sem ferramentas. Verificar se as ligações estão apertadas.

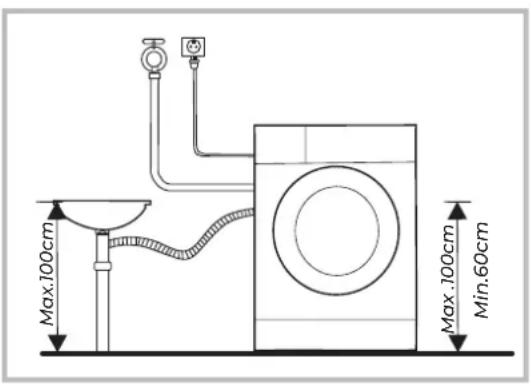

Tubo de drenagem

Advertência

Não dobrar ou estender o tubo de drenagem. Posicione-a corretamente ou pode ocorrer fuga de água.

Há duas maneiras de ligar a extremidade do tubo de drenagem:

1. Para o dreno principal

Dreno Max.100cm Min.60cm

1. Ligá-lo a um ramo do dreno principal.

Max.100cm Max.100cm Min.60cm

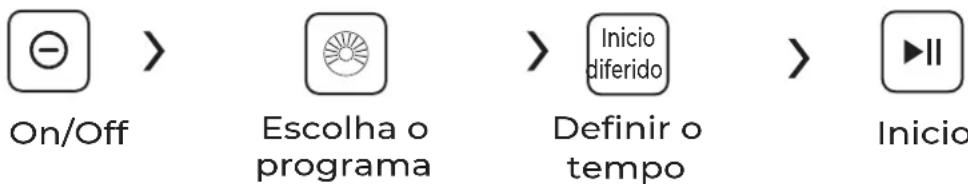

■ Início rápido

! Atenção

Certifique-se de que a máquina de lavar está devidamente instalada antes da sua utilização.

O produto é submetido a uma verificação minuciosa antes de sair da fábrica. Para remover qualquer água residual e neutralizar os odores, recomenda-se limpar o aparelho antes da primeira utilização, executando o programa Algodón a 90°C sem roupa e detergente.

Calibração

Recomenda-se a calibração da máquina de lavar para melhores resultados.

O aparelho pode detectar a quantidade de carga a ser inserida. Esta função optimiza o desempenho do produto ao minimizar o consumo de energia e água, poupando assim tempo e dinheiro ao utilizador. Por este motivo, sugerimos que o calibre seguindo os passos abaixo indicados:

1 - Retirar todos os acessórios do tambor e fechar a porta.
2 - Ligar a máquina de lavar à tomada principal.
3 - Ligar a máquina e premir "Centrifug." e "Inicio diferido" ao mesmo tempo durante 10 segundos, até ser afixado "t19".
4 - Prima " ▷II para ligar o aparelho e aguarde até que "*****" seja exibido.

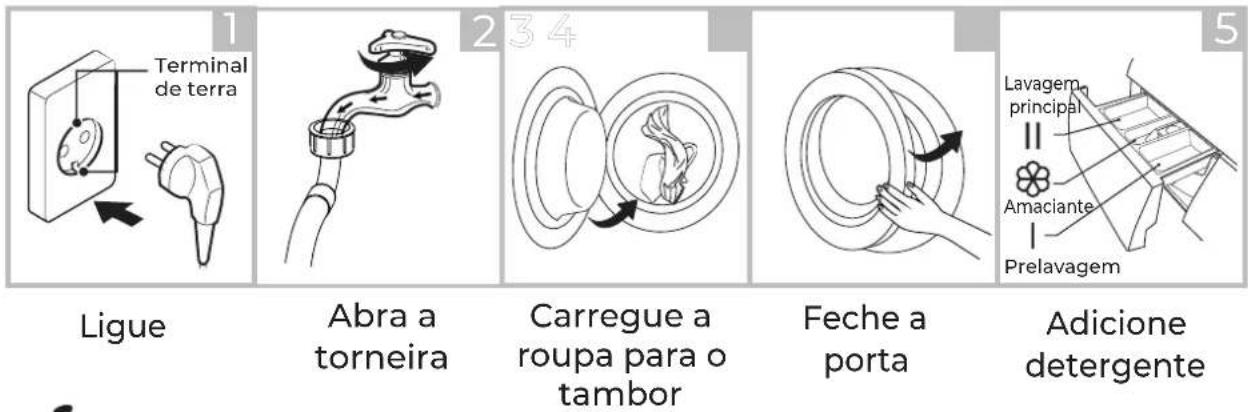

1. Antes da lavagem

Nota

Deve adicionar o detergente na caixa I se seleccionar pré-lavagem.

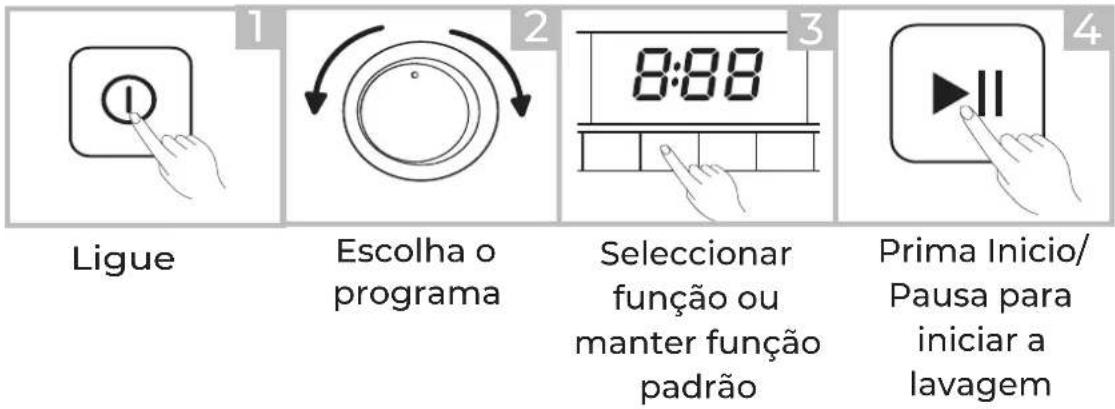

2. Lavagem

3.Após a lavagem

A campainha soa e "End" aparece no visor.

■ Antes de cada lavagem

O intervalo de temperatura ambiente de funcionamento da máquina de lavar deve estar entre 5-40°C. Se utilizado abaixo de 0°C, a válvula de entrada e o sistema de drenagem podem ser danificados. Se o aparelho for instalado em condições muito frias, deve ser mudado para a temperatura ambiente normal para garantir que as tubagens de abastecimento de água e de drenagem sejam descongeladas antes da sua utilização.

Verificar as etiquetas de detergente e as instruções antes de usar. Utilizar detergente não espumante adequado para a lavagem de máquinas.

Separe as peças de vestuário de acordo com a cor e textura.

Tire tudo o que tem nos bolsos

Atar as fitas, fechar fechos de correr e botões

Colocar pequenas peças de vestuário numa capa

Virar do avesso tecidos de fibra longa que podem ser danificados

Advertência

Não lavar artigos que tenham estado em contacto com querosene, gasolina, álcool, cera, óleo, tinta e outras substâncias inflamáveis.

A lavagem de uma única peça de vestuário pode desequilibrar a máquina de lavar e desencadear um alerta. É aconselhável adicionar mais um ou dois itens para equilibrar a lavagem e a centrifugação.

II Lavagem principal

Amaciante

Botão para remover o doseador

Só se deve adicionar detergente ao compartimento "I" depois de seleccionar a função de pré-lavagem.

Programa	I	II
Algodón		●	○
1 Hora Lavado+Secado		●	○
Vaqueros		●	○
Mix		●	○
Lana		●	○
Aclarado y centrifugado			○
ECO 40-60		●	○
		●	○

Programa	I	II
Secado
Solo centrifugado
Express 15'		●	○
Ropa deportiva		●	○
Ropa bebé		●	○
Lavado y secado		●	○
Intensivo		●	○

Recomendação de detergente

Recomendação de detergente	Ciclos de lavagem	Temperat. lavagem	Tipo de tecido
Detergente de alta resistência com agentes branqueadores e abrilhantadores ópticos.	Algodón, ECO 40-60, Intensivo	40/60	Roupas de cama de algodão ou linho à prova de fervura
Detergente para roupa de cor sem branqueador e abrilhantadores ópticos	Intensivo, Algodón,	20/30/40	Roupa colorida feita de algodão ou linho
Detergente de cor ou suave sem abrilhantadores ópticos		Fría/20	Roupa colorida feita de fibras de fácil manutenção ou materiais sintéticos
Detergente de lavagem suave		Fría/20	Tecidos delicados, seda, viscose
Detergente especial de lã	Lã	20/30/40	Lã

Nota

É aconselhável diluir detergentes ou amaciadores mais espessos com água para evitar que a entrada do detergente bloqueie e transborde quando cheio com água.

Escolha um tipo de detergente adequado para diferentes temperaturas de lavagem e obtenha o melhor desempenho com menos consumo de água e energia.

Para melhores resultados de lavagem, é importante dosear o detergente. Utilizar uma quantidade reduzida se o tambor não estiver completamente cheio.

Ajustar sempre a quantidade de detergente à dureza da água. Se for macio, usar menos detergente.

Dosear o detergente de acordo com o nível de sujidade da roupa suja.

O detergente de alta concentração (compacto) requer uma dosagem particularmente precisa.

Os seguintes sintomas são um sinal de detergente em demasia:

• alta formação de espuma
• maus resultados de lavagem e enxaguamento
  Os seguintes sintomas são sinais de falta de detergente:
• a roupa fica cinzenta
• acumulação de depósitos de calcário no tambor, no elemento de aquecimento ou na roupa.

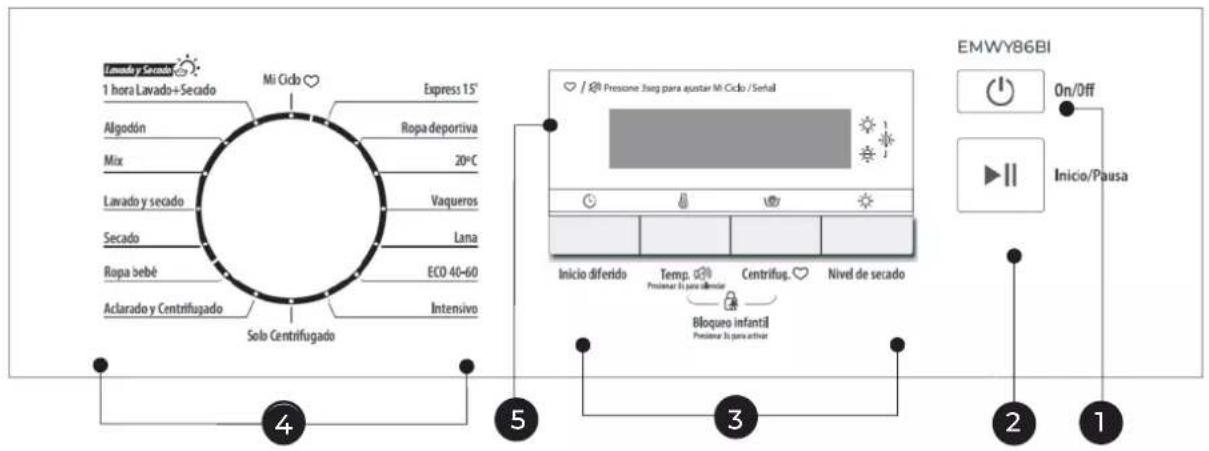

■ Painel de controle

Modelo: EMWY86BI

Para seleccionar funções adicionais, elas acender-se-ão quando selecionadas.

5 Tela

O visor mostra definições, tempo restante estimado, opções e mensagens de estado.

2 Inicio/Pausa

Disponível em função do tipo de peças de vestuário

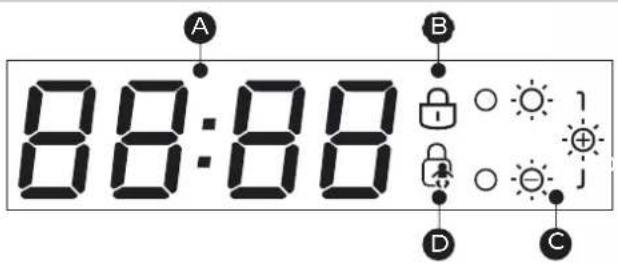

A B D C

A Lavagem Diferido Centrifug. Error Fin 125 2h 1200 t20 End

B Bloqueio porta

C Nível de secagem (Suave -Normal-Extra)

D Bloqueio crianças

■ Programas

Modelo: EMWY86BI

Programa	Carga de lavagem e secagem (kg)	Tempo exibido (H)
	8.0	8.0
		1400
Express 15'	2.0	0:15
Ropa deportiva	4.0	1:11
	4.0	1:01
Vaqueros	8.0	1:45
Lana	2.0	1:07
ECO 40-60	8.0	3:35
Intensivo	8.0	3:48
Solo centrifugado	8.0	0:12
Aclarado y centrifugado	8.0	0:20
Ropa bebé	8.0	1:43
Secado	/6.0	4:14
Lavado y secado	8.0/6.0	5:00
Mix	8.0/6.0	1:20
Algodón	8.0/6.0	3:49
1 Hora Lavado +Secado	1.0/1.0	0:58

Nota

Os parâmetros nesta tabela são apenas para referência do utilizador. Os parâmetros reais podem diferir dos indicados na tabela acima.

Os programas marcados com ✉ incluem a função de secagem.

■ Programas

EMWY86BI
Ciclo	Capacidade nominal em kg	Ajuste de temperatura	Duração do ciclo em h:min	Consumo de energia em kWh/ciclo	Consumo de água em litros/ciclo	Temperatura máxima ^^1)	Humidade residual em %/ velocidade de centrifugação ^2)
Express 15 ^1	2.0	Fria	0:15	0.030	40.0	Fria	70%/800
20°C	4.0	20	1:01	0.183	44.0	20	65%/1000
Intensivo	8.0	40	3:48	1.013	71.0	40	70%/800
Mix	8.0	40	1:20	0.754	71.0	40	70%/800
Algodón	8.0	60	3:54	1.515	71.0	60	53%/1400
ECO 40-60 ^3)	8.0	-	3:38	0.871	64.0	38	53%/1400
	4.0	-	2:48	0.530	46.3	38	53%/1400
	2.0	-	2:48	0.205	33.4	21	53%/1400
Lavado y secado	6.0	-	9:30	4.400	108.4	39	0%/1400
	3.0	-	6:40	2.400	63.5	27	0%/1400

• Os dados acima referidos são apenas para referência e podem variar devido a alterações nas condições reais de utilização.
• Os valores para outros programas que não o programa ECO 40-60 e o ciclo de lavagem e secagem são apenas indicativos.
• De acordo com EN 60456:2016/prA2019 com (UE)2019/2014, e (UE)2019/2023, a nova classe de eficiência energética da UE é: A
• Programa de teste de energia: Intensivo; Velocidade: mais alta; Temperatura: 60/40°C, Os outros: por defeito. Meia carga para máquina de 8.0Kg: 4.0Kg.

De acordo com EN 60456:2016/prA2019 com (UE)2019/2014, (UE) 2019/2023:

• A classe de eficiência energética de lavagem é B. Programa de testes energéticos: ECO 40-60.
• A classe de eficiência energética de secagem é E. Programa de teste de energia: Lavado y secado; Secado extra. Todos os outros: por defeito.
• Meia carga para máquina de 8.0Kg: 4.0Kg. Quarto de carga para máquina de 8.0Kg: 2.0Kg.

1) A temperatura mais alta atingida pelas peças de vestuário no ciclo de lavagem durante pelo menos 5 minutos.
2) Humidade residual após o ciclo de lavagem em percentagem do conteúdo de água e velocidade de centrifugação em que foi alcançada.
3) O programa ECO 40-60 permite lavar artigos de algodão moderadamente sujos que são laváveis a 40°C ou 60°C, juntos no mesmo ciclo. O programa é utilizado para medir a conformidade com os regulamentos (UE) 2019/2023.
4) O program Lavado y Secado, com nível de secagem ✉ Extra, é capaz de lavar peças de vestuário de algodão com um nível moderado de sujidade que podem ser lavadas a 40°C ou 60°C, juntas no mesmo ciclo, e secá-las de modo a que possam ser imediatamente armazenadas num armário. Este programa é utilizado para avaliar a conformidade com o Regulamento (UE) 2019/2023.
5) Os programas mais eficientes em termos energéticos são geralmente os que funcionam a temperaturas mais baixas durante períodos de tempo mais longos.
6) O enchimento da máquina de lavar e secar até à capacidade indicada para cada programa ajudará a poupar energia e água.
7) O ruído e o teor de humidade residual dependem da velocidade de centrifugação: quanto maior for a velocidade na fase de centrifugação, maior será o ruído e menor será o teor de humidade residual.

Atenção

Se houver uma falha de energia enquanto a máquina estiver a funcionar, uma memória especial arranca e armazena o programa seleccionado. A máquina continuará com o mesmo programa quando a energia for restaurada.

Programas

Disponível em função do tipo de tecidos:

Programas
Algodón	Tecidos de algodão ou linho resistentes ao calor e resistentes ao desgaste.
Ropa bebé	Para lavar roupa de bebé, pode limpá-la mais cuidadosamente e tornar o enxaguamento mais eficaz para proteger a pele do bebé.
Vaqueros	Especial para tecido ganga/denim.
Mix	Carga mista composta por algodão e têxteis sintéticos.
Ropa deportiva	Para vestuário utilizado para exercício.
Express 15'	Programa extra curto, adequado para lavar artigos levemente sujos ou pequenas quantidades de roupa suja.
Lana	Lã lavável à mão ou à máquina ou têxteis enriquecidos com lã. Programa de lavagem particularmente suave para evitar o encolhimento, pausas mais longas do programa (os têxteis descansam na água de lavagem).
Solo centrifugado	Centrifugação extra com velocidade seleccionável
Aclarado ycentrifugado	Enxaguamento extra com água e centrifugação
Secado	Para a secagem de roupa a diferentes temperaturas. O tempo de secagem depende da carga.
1 Hora Lavado+Secado	Para pequenos sintéticos ou camisas, com uma limitação de carga de 1 kg (cerca de 4 camisas), para quando tiver roupa precisa de estar pronta o mais depressa possível. O tempo de lavagem e secagem é de apenas 1 hora. Nota: Este programa não é adequado para calças de ganga e toalhas grandes, uma vez que irão aumentar o tempo de lavagem e afectar o nível de humidade.
ECO 40-60	Para a lavagem de cores brilhantes, uma vez que as protege melhor. 40°C por defeito, não seleccionável, adequado para lavar roupa a 40°C-60°C.
Intensivo	O tempo de lavagem é aumentado para aumentar o seu efeito.
	20°C por defeito, pode optar por lavar com água fria.
Lavado y secado	O programa de energia padrão

■ Opções

Ver a velocidade máxima de centrifugação, duração e outros detalhes do programa ECO 40-60 e Lavado y secado no cartão do produto.

A tabela mostra as opções oferecidas por cada ciclo, e se alguma definição não estiver disponível para um programa.

Inicio diferido

Função de início retardado

1. Seleccione um programa.

2. Prima o botão Início Diferido para escolher o tempo de atraso num intervalo de 0-24h.

3. Prima [Inicio/Pausa] para iniciar o programa de Inicio diferido

Para cancelar a função Início Atrasado, premir o botão Atrasado antes do início do programa até o visor mostrar 0h. Se o programa já começou, desligar e voltar a ligar o aparelho e seleccionar um novo programa.

! Atenção

Se houver uma falha de energia enquanto a máquina estiver a funcionar, uma memória especial armazena o programa seleccionado. Quando a energia for restaurada, prima [On/Off] para continuar o programa.

Mi ciclo

Para salvar os programas mais frequentemente utilizados

Prima [♥] durante 3 segundos para memorizar o programa actual. O programa por defeito é Algodão.

Bloqueio para crianças

Esta função evita que as crianças utilizem acidentalmente o aparelho de forma incorrecta.

On/Off
Início/Pausa

Prima [Temp.] e [Centrifug.] durante 3 segundos até soar um sinal sonoro.

Atenção

Premir os dois botões durante 3 segundos para desactivar a função. O Bloqueio para crianças bloqueia todos os botões excepto [On/Off]. Se a energia for desligada, a fechadura para crianças será desactivada, mas será novamente activada quando a energia for restaurada, dependendo do modelo.

Centrifug.

Velocidade de centrifugação

Se necessário, pode ajustar a velocidade de centrifugação pressionando o botão Centrifug., na seguinte sequência:

1400-400-600-800-800-800-1000-1200-1400

! Atenção

Quando as luzes de velocidade estão apagadas, a velocidade de rotação é 0.

Temp.

Temp.

Pressione o botão para ajustar a temperatura (Frio, 20°C, 30°C, 40°C, 60°C, 90°C).

Silenciar alertas

On/Off

Inicio/Pausa

Prima o botão [Temp.] durante 3 segundos para silenciar os alertas.

Para activar o som dos sinais sonoros, premir novamente o botão durante 3 segundos. O ajuste permanecerá até que o altere novamente.

! Atenção

Depois de silenciar a função de campainha, os alertas deixarão de tocar.

Nível de secagem

Prima o botão de nível de secagem para escolher o nível de secagem: Seco Extra / Normal / Seco Leve.

Extra Seco: Escolha esta função se precisar de utilizar a roupa imediatamente.

Normal: Procedimento de secagem normal.

Seco Leve: Para um nível menos seco.

Nota

• Sugestões de secagem
• As peças de vestuário podem ser secas após a centrifugação.
• Para assegurar uma melhor secagem, separá-los de acordo com o tipo de tecido e a temperatura de secagem.
• Os tecidos sintéticos devem ser secos à temperatura apropriada.
• Esperar um pouco antes de engomar a roupa depois de secar.

- Roupas não adequadas à secagem mecânica

- Artigos particularmente delicados como cortinas sintéticas, lã e seda, roupas com inserções metálicas, meias de nylon, roupas volumosas como anoraques, colchas, edredões, sacos de dormir e colchas não devem ser secas.

- As roupas acolchoadas com espuma de borracha ou materiais semelhantes não devem ser secas à máquina.

- Os tecidos que contenham resíduos de loções de fixação ou laca, solventes de esmaltes ou soluções semelhantes não devem ser secos à máquina para evitar a formação de vapores nocivos.

Antes de iniciar a manutenção, desligue a máquina da tomada e desligue a água.

Limpeza da tampa da máquina

A manutenção adequada da máquina pode prolongar a sua vida útil. A superfície pode ser limpa com detergentes neutros e não abrasivos quando necessário. Se houver qualquer transbordo de água, usar um pano para o limpar imediatamente. Não utilizar objectos afiados nem golpear a máquina de lavar.

Não utilizar ácido fórmico ou solventes diluídos ou equivalentes, tais como álcool ou outros produtos químicos.

Limpeza do tambor

Limpar imediatamente qualquer ferrugem deixada no tambor por objectos metálicos com um detergente sem cloro. Nunca usar esfregões de alumínio para esfregar.

Nota

Não colocar roupa suja na máquina durante a limpeza do tambor.

Limpeza da vedação da por- ta e do vidro

Limpar o vidro e a junta após cada lavagem para remover o cotão e as manchas. Se o cotão se acumular, pode causar fugas. Retirar moedas, botões ou outros objectos após cada lavagem.

Limpar o vidro e a junta uma vez por mês para assegurar o bom funcionamento da unidade.

Limpeza do filtro de entrada de água

Nota

Se entrar menos água, o filtro de entrada deve ser limpo.

1. Fechar a torneira e retirar a mangueira de entrada.
2. Limpar o filtro com uma escova.
3. Desaparafusar a mangueira de abastecimento de água da parte de trás da máquina de lavar. Retirar o filtro com um alicate comprido.
4. Limpar o filtro com uma escova.
5. Substituir o filtro e a mangueira de abastecimento de água.
6. Limpar o filtro de entrada de 3 em 3 meses para assegurar o funcionamento normal.

1. Pressionar a fechadura [ ☑ na tampa do amaciador e puxar a caixa do dispensador. Limpar o interior com uma escova.
2. Remover a tampa do amaciador e a caixa do doseador e limpar ambos com água.
3. Substituir a tampa do amaciador e a caixa do dispensador nos seus respectivos recessos.

Pressionar a fechadura A e puxar a caixa do dispensador.

Limpar a gaveta do amaciador e a tampa debaixo de água.

Limpar o buraco com uma escova macia.

Não utilizar agentes abrasivos ou cáusticos para limpar plásticos. Limpar a gaveta do detergente de 3 em 3 meses para assegurar o funcionamento normal do aparelho.

Limpeza do filtro da bomba de drenagem

Advertência

Ter cuidado com a água quente. Deixe a solução detergente arrefecer ou pode queimar-se a si próprio.

O filtro da bomba de drenagem pode filtrar os fios e outros pequenos artigos da lavagem.

Limpar o filtro de 3 em 3 meses para assegurar o funcionamento normal.

Dam-Board

Depois de desligar o aparelho, retirar a placa frontal (Dam-Board).

Abrir o filtro rodando-o como se mostra na imagem e remover quaisquer objectos estranhos.

Certifique-se de que a mangueira de drenagem de emergência e a sua tampa são substituídas corretamente, caso contrário pode haver uma fuga de água.

■ Resolução de problemas

Se a máquina não funcionar, consulte esta tabela para encontrar uma solução para o problema. Se isto não resolver o problema, contacte o seu representante de serviço.

Descrição	Possível motivo	Solução
A máquina de lavar não arranca	A porta não está devidamente fechada.	Fechar a porta e verificar se a roupa não está encravada.
A porta não se abre	O bloqueio de segurança foi activado	Desligar a máquina de lavar e reiniciar o aparelho.
Fuga de água	A ligação entre o tubo de entrada ou de saída não é apertada.	Verificar e apertar os tubos de água. Limpar o tubo de drenagem.
Vestígios de detergente no doseador	O detergente molha-se ou junta-se em tufos	Limpar e secar a caixa de detergente.
Indicador ou visor não acenden	A placa não tem potência ou o arnês tem um problema de ligação.	Verificar se a corrente está desligada e se a ficha está bem ligada.
Ruído anormal	Os parafusos de transporte ainda estão no lugar. O chão não é sólido ou plano.	Verificar se os parafusos de fixação foram removidos. Verificar se a máquina está instalada sobre um pavimento sólido e nivelado.

Códigos de erro

Descrição	Motivo	Solução
E30	A porta não fechou devidamente	Fechar a porta com segurança e reiniciar.
E10	Problema de entrada de água durante a lavagem	Verificar a pressão da água. Endireitar o cano de água. Filtro de válvula de entrada limpo.
E21	Excesso de tempo na drenagem	Verificar se o dreno está bloqueado
E12	Transbordamento de água	Reiniciar a máquina de lavar
EXX	Outros	Reiniciar a máquina de lavar, ou chamar para serviço.

■ Serviço pós-venda

Se tiver algum problema, contacte o nosso suporte técnico em asistencia.easelectric.es.

Advertência

Nunca tente reparar um aparelho defeituoso sozinho. Pode pôr em perigo a si próprio e a outras pessoas que o utilizem. As reparações só podem ser efectuadas por especialistas autorizados.

As reparações incorrectas anularão a garantia e qualquer dano resultante não será reconhecido.

Transporte: PASSOS IMPORTANTES PARA A DESLOCAÇÃO DO APARELHO

Desligar o aparelho da tomada e fechar a entrada de água.

Verificar se a porta e a caixa do dispensador estão devidamente fechadas.

Remover a mangueira de entrada e drenagem da instalação doméstica.

Deixar a água escoar completamente para fora do aparelho (ver

"Manutenção e limpeza do filtro da bomba de drenagem").

Importante: Reinstalar os 4 parafusos de transporte na parte de trás do aparelho.

O aparelho é pesado, transportá-lo com cuidado. Nunca o segurar por nenhuma das suas partes salientes e não usar a porta como maçaneta.

■ Especificações técnicas

Alimentação	220-240V~, 50Hz
Corrente máxima	10A
Pressão de água padrão	0.05MPa~1MPa

W D H

Modelo	EMWY86BI
Alimentação	220-240V~, 50Hz
Capacidade lavagem	8.0kg
Capacidade secagem	6.0kg
Dimensões (W*D*H)	595*540*825
Peso	64kg
Potência nominal	1900W
Potência secagem	1300W

■ Ficha de especificação do produto

Modelo	EMWY86BI
Capacidade de lavagem	8kg
Capacidade de secagem	6kg
Velocidade de centrifugação	1400 rpm
Classe de eficiência energética 1	A
Consumo de energia por ciclo (lavagem e secagem de uma carga completa a 60°C)	5.44kwh/ciclo
Consumo de água por ciclo (Total)	136 L/ciclo
Consumo anual de energia (utilizando secagem) 2	1088kWh /ano
Consumo anual de água (utilizando secagem) 2	27200L /ano
Consumo anual de energia (sem secagem) 3	150kWh /ano
Consumo anual de água (sem secagem) 3	12800L /ano
Classe de rendimento de lavagem 4	A
Classe de eficiência de secagem da centrifugação 5	B
Ciclo de lavagem padrão 6	Intensivo 60°C /1400RPM
Consumo de energia de 60°C Intensivo a plena carga (Lavagem)	0.75kwh/ciclo
Consumo de água de 60°C Intensivo em carga completa (Lavagem)	64L/ciclo
Teor de humidade restante do Intensivo 60°C a plena carga (lavagem)	53%
Duração do programa Intensivo 60°C a plena carga (lavagem)	310min
Consumo de energia de secagem de carga completa (Secagem)	4.69kwh/ciclo
Consumo de água de secagem a plena carga (Secagem)	72L/ciclo
Teor de humidade restante da secagem a plena carga (Secagem)	0%
Duração do programa de secagem em carga completa (secagem)	420min
Consumo de energia no modo desligado	0.5W
Consumo de energia do modo Ligado	1.0W
Nível de ruído de lavagem	56dB (A)
Nível de ruído da centrifugação	78dB (A)
Nível de ruído de secagem	62dB (A)

Notas

① As classes de eficiência energética variam de A (maior eficiência) a D (menor eficiência).
② Consumo anual estimado de energia e água para uma família de 4, utilizando sempre a máquina de secar (com base em 200 ciclos).
3 Consumo anual estimado de água e energia para uma família de 4, não utilizando o secador (com base em 200 ciclos).

Consumo anual de água com base em 220 ciclos de lavagem padrão com o programa padrão a 60°C e 40°C com carga completa e parcial. O consumo real de água dependerá da forma como o aparelho for utilizado.

4 Classe de rendimento de lavagem.

⑤ As classes de eficiência da centrifugação variam de G (menos eficiente) a A (mais eficiente).

6 O programa padrão é o programa padrão de lavagem. O programa é adequado para lavar roupa de algodão com níveis normais de sujidade e é o mais eficiente em termos de consumo combinado de energia e água para esse tipo de roupa de algodão. A temperatura real da água pode ser diferente da temperatura declarada do ciclo.

Escolha o tipo de detergente mais adequado para diferentes temperaturas de lavagem para obter o melhor desempenho de lavagem com menos consumo de água e energia.

Parâmetro	Valor		Parâmetro	Valor
Capacidade nominal em Kg	Capacidade nominal (c)	6.0	Dimensões em cm (a), (d)	Alto	83
	Capacidade nominal de lavagem (b)	8.0		Largura	60
				Fundo	54
Índice de Eficiência Energética	EEIw (b)	60.0	Classe de Eficiência Energética	EEIw (b)	B (e)
	EEIw (c)	78.4		EEIw (c)	E (e)
Índice de Eficiência de Lavagem	Iw (b)	1.031	Taxa de eficiência de centrifugação (g/Kg de tecido seco)	Iw (b)	5.0
	Jw (c)	1.031		Jw (c)	5.0
Consumo de energia em KWh por ciclo para um ciclo de lavagem da máquina de lavar a seco utilizando o programa ECO 40-60 numa combinação de cargas completas e parciais. O consumo real de energia dependerá da forma como o aparelho for utilizado.	0.545		Consumo de energia em kWh por ciclo para um ciclo de lavagem e secagem da máquina de lavar e secar numa combinação de cargas completas e parciais. O consumo real de energia dependerá da forma como o aparelho for utilizado.	3.600
Consumo de água em litros por ciclo para um ciclo de lavagem da máquina de lavar a seco utilizando o programa ECO 40-60 numa combinação de cargas completas e parciais. O consumo real de água dependerá da forma como o aparelho é utilizado e da dureza da água.	48 90		Consumo de água em litros por ciclo para um ciclo de lavagem e secagem da máquina de lavar e secar, numa combinação de cargas completas e parciais. O consumo real de água dependerá da forma como o aparelho é utilizado e da dureza da água.
Temperatura máxima dentro do tecido tratado (°C) para o ciclo de lavagem da máquina de lavar e secar roupa, com a Programa ECO 40-60	Capacidade nominal de lavagem	38	Temperatura máxima no interior do tecido tratado (°C) para o ciclo de lavagem da máquina de lavar e secar roupa, com o programa de lavagem e secagem.	Capacidade nominal	39
	Meia	54		Meia	27
	Quarto	21
Velocidade de centrifugação (b)	Capacidade nominal de lavagem	1400	Teor de humidade restante % (b)	53.9
	Meia	1400
	Quarto	1400
Duração do programa ECO 40-60 (h:min)	Capacidade nominal de lavagem	3:38	Classe de eficiência da centrifugação (b)	B (e)
	Meia	2:48
	Quarto	2:48
Emissões acústicas aero-transportadas durante a fase de centrifugação no ciclo de lavagem ECO 40-60 com capacidade nominal de lavagem (dB(A) re 1 pW)	76		Tempo de ciclo de lavagem e secagem (h:min)	Capacidade nominal	9:30
				Meia	6:40
Tipo	Integrado		Classe de emissão de ruído aéreo durante a fase de centrifugação no ciclo de lavagem ECO 40-60 com a capacidade nominal de lavagem.	B (e)
Modo desligado (W)	0.50		Modo de espera (W) (se aplicável)	1.00
Inicio diferido (W) se aplicável	4.00		Modo espera de rede (W) se aplicável	N/A
Duração mínima da garantia oferecida pelo fornecedor (a, d): 2 anos
Este aparelho foi concebido para libertar iões de prata durante o ciclo de lavagem:			NO
Informação adicional (a, d)
Web onde pode encontrar as informações do ponto 9 do Anexo II da norma UE 2019/2023: www.easelectric.es
(a) Estes dados não são considerados relevantes para os fins do artigo 2(6) da UE 2017/1369.(b) Para o programa ECO 40-60c) Para o ciclo de lavagem e secagemd) As alterações a estes artigos não devem ser consideradas relevantes para efeitos do n.o 4 do artigo 4.o da UE 2017/1369(e) Se a base de dados gerar automaticamente conteúdo definitivo nesta célula, o fornecedor não deve introduzir estes dados.

1) O consumo real de energia depende de como o aparelho é utilizado.
2) O consumo real de água depende da forma como o aparelho é utilizado e da dureza da água.
3) As peças sobressalentes serão entregues no prazo de 15 dias úteis após a recepção da encomenda.

Ficha de Produto para (UE) 2019/2014

A ficha de dados do produto está disponível online. Vá a https://eprel.ec.europe.eu e introduza o identificador do modelo do seu aparelho para descarregar a ficha do produto.

O modelo do seu aparelho está listado na seção de especificações técnicas.

■ Instalação integrável

Acessórios

Parafuso auto-roscante (ST4*12) Parafuso auto-roscante (ST4*12) Bisagras Contra-imanes Espaçador Papel de posição

Ferramentas

Chave de fendas Broca Regra Lápis

Etapas de instalação

Abertura de portas da esquerda para a direita Abertura da porta da direita para a esquerda

Preparação e montagem da porta

Papel de posição

Parte supl Papel de posição Papel de posição

Fixar o papel de posição na porta

3

Fazer furos na porta

MANUTENÇÃO

Instalar dobradiças e espaçador

Ao instalar a máquina de lavar na cozinha, certifique-se, se possível, de que os tubos são posicionados num dos dois nichos na parte de trás do aparelho para evitar que sejam dobrados ou esmagados.

CONDIÇÕES DA GARANTIA

Este aparelho é garantido por três anos a partir da data de venda contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes. A fim de justificar a data de compra, será obrigatório apresentar a factura ou o recibo de compra. As condições desta garantia aplicam-se apenas a Espanha e Portugal. Se tiver adquirido este produto noutro país, consulte o seu distribuidor para as condições aplicáveis.

EXCLUSÕES DA GARANTIA

proteção contra calafetação

ou componentes estéticos que não afetam o funcionamento interno do aparelho.

uso normal do aparelho ou deterioração acelerada devido a circunstâncias ambientais ou climáticas desfavoráveis. Não é adequado para uso ao ar livre.

lâmpadas, quando a sua falha ou quebra não seja atribuível a defeito de fabricação.

quência de uso anormal, negligente ou impróprio do dispositivo.

na.

bolsas, peças de reposição de todos os tipos, lâmpadas, bem como qualquer peça considerada consumível pelo fabricante.

aterramento em casa, falhas de energia, modificações inadequadas ou uso de peças sobressalentes não originais.

gem da instalação do dispositivo pelo usuário ou por um técnico não autorizado pelo fabricante, ou como resultado do não cumprimento manifesto das instruções do fabricante para uso e manutenção.

equipamento. Se o equipamento for vendido, ou doado, o manual e todos os documentos relacionados devem ser entregues ao novo usuário. Se algum deles for perdido, sua substituição não poderá ser reivindicada.

com

líquidos, produtos químicos e outras substâncias, bem como condições derivadas do clima ou do meio ambiente: terremotos, incêndios, inundações, calor excessivo ou qualquer outra força externa, como insetos, roedores e outros animais que possam ter acesso ao interior da máquina ou seus pontos de conexão.

legais ou ilegais; fatos das ações das Forças Armadas ou das Forças de Segurança do Estado em tempos de paz; conflitos armados e atos de guerra (declarados ou não); reação nuclear ou radiação ou contaminação radioativa; vício ou defeito das mercadorias; factos classificados pelo Governo da Nação como "catástrofe ou calamidade nacional".

EAS ELECTRIC

SMART TECHNOLOGY

Manual em outras línguas e actualizações:

EAS ELECTRIC
