MANUAL DE UTILIZADOR PIXMA G2470 CANON

Leia Informações Importantes e Sobre Segurança (adendo) primeiro.

Conectando a um Computador ...... página 6

1. Conteúdo da caixa

• Cabeças de impressão

• Garrafas de tinta
- Cabo de alimentação
• CD-ROM de instalação
- Informações Importantes e Sobre Segurança
- Para Começar (este manual)

2. Ligando a impressora

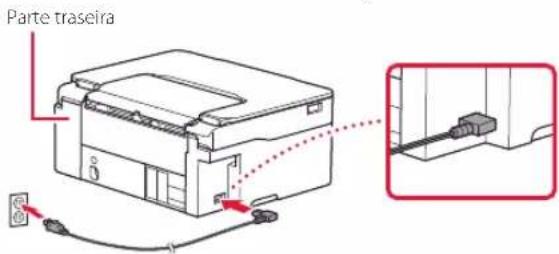

1 Conecte o cabo de alimentação.

Parte traseira

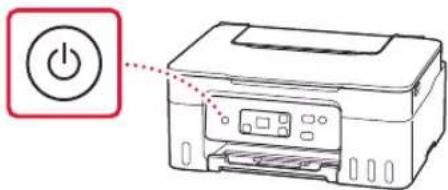

2 Pressione o ATIVADO (ON) botão.

Configuração fácil usando computador Configuração usando

Computador

este Manual

Para Começar

3 Configuração fácil usando computador

Instruções simples e fáceis de seguir são apresentadas em seu computador.

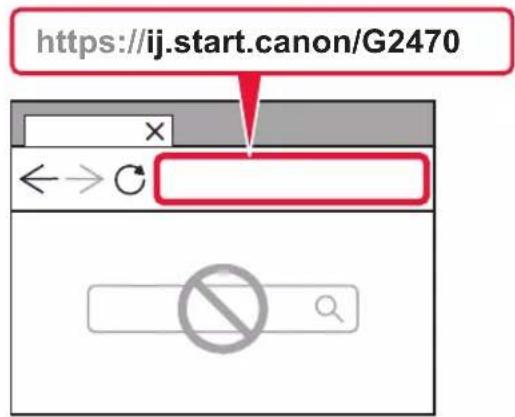

1 Visite a URL abaixo para iniciar a configuração.

2 Siga as instruções para concluir a configuração e imprimir.

1

4. Instalando as cabeças de impressão

1 Abra a unidade de digitalização/tampa.

Cuidado

Não toque no suporte da cabeça de impressão antes de ele parar de se mover.

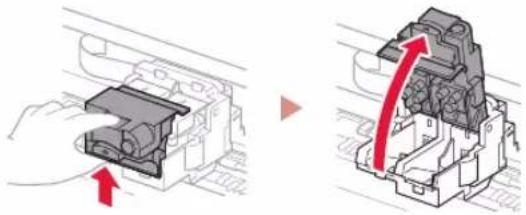

2 Abra a tampa de fixação da cabeça de impressão.

3 Retire cada cabeça de impressão do pacote e remova a etiqueta.

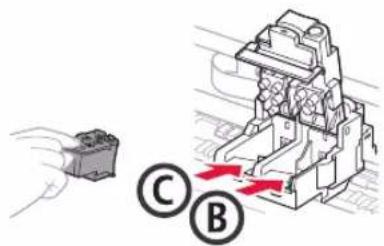

5 Insira a cabeça de impressão C (colorida) à esquerda e a cabeça de impressão B (preta) à direita.

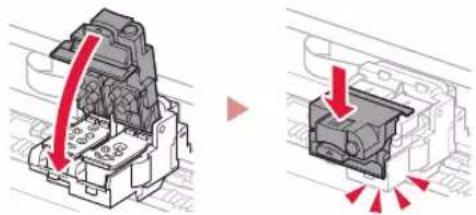

6 Feche a tampa de fixação da cabeça de impressão e pressione para baixo até ouvir um clique.

Este produto requere um manuseio cuidadoso da tinta. A tinta pode respingar quando os cartuchos de tinta estiverem cheios de tinta. Se a tinta entrar em contato com suas roupas ou pertences, pode ser que não seja possível removê-la.

1 Abra a tampa do cartucho à esquerda da impressora.

2 Segure a garrafa de tinta na posição vertical e gire cuidadosamente a tampa da garrafa para removê-la.

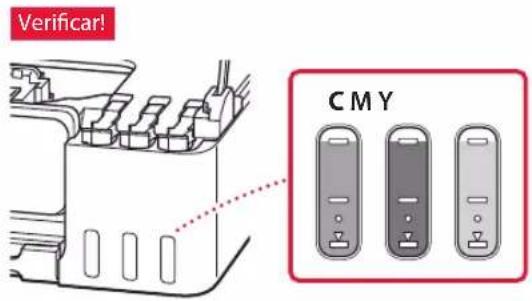

Verificar!

PGBK

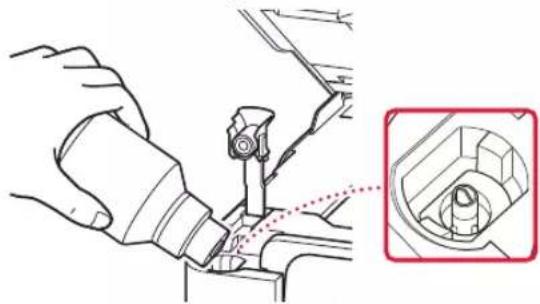

3 Alinhe o bocal da garrafa de tinta com a entrada.

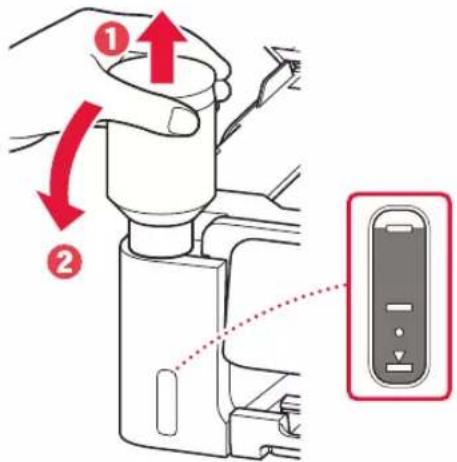

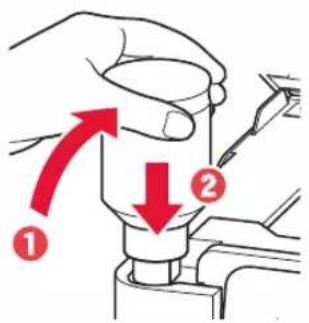

4 Levante lentamente a garrafa de tinta de cabeça para baixo e empurre para baixo para despejar a tinta.

- Se a tinta não for despejada, remova lentamente a garrafa de tinta e tente novamente.

- Tenha cuidado para não derramar a tinta.

7 Repita as etapas de 1 a 6 para colocar toda a tinta nos cartuchos de tinta correspondentes à direita.

8 Feche a unidade de digitalização/tampa.

- Se você levantar levemente a unidade de digitalização/tampa e soltá-la, ela se fechará sozinha.

9 Quando a tela a seguir for exibida, pressione o OK botão.

. 0

- A preparação do sistema de tinta é iniciada. Isso leva cerca de 6 minutos. Quando for concluída, a tela a seguir aparecerá.

0°

Selecione o método de conexão que melhor se adequa ao seu uso da impressora.

- Para usar a impressora sem conectá-la a nenhum outro dispositivo

A configuração foi concluída.

- Para utilizar a impressora com conexão a um computador

→ Prossiga para a página seguinte.

Se alguma das seguintes telas aparecer

Números ou letras

Verifique a tela e siga as instruções correspondentes abaixo.

E04

Cabeças de impressão não estão instaladas corretamente.

→ "4. Instalando as cabeças de impressão" na página 3

E05

Cabeças de impressão não podem ser reconhecidas.

→ "4. Instalando as cabeças de impressão" na página 3

Para todos os outros casos, consulte o Manual On-line.

6. Conectando a um Computador

Se você estiver usando vários computadores, execute estas etapas em cada computador.

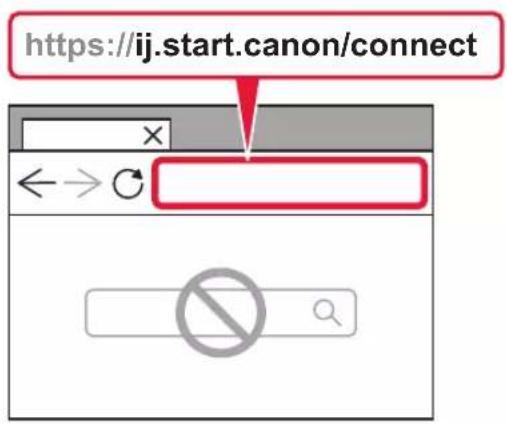

1 Acesse o site da Canon diretamente. Não há necessidade de pesquisar.

2 Insira o nome do modelo da sua impressora e clique em Ir.
3 Siga as instruções na tela.

Usando o CD-ROM de instalação

1. Clique duas vezes em EasySetup.exe na tela que aparece.
2. Se a tela de seleção da impressora aparecer, selecione G2470. Se a tela de instalação aparecer, clique em Avançar (Next).
3. Siga as instruções na tela.

Se nada aparecer, abra o Explorador (Explorer) e execute o EasySetup.exe no CD-ROM.

Colocando papel

1 Abra o suporte de papel.

2 Deslize a guia do papel da direita até a extremidade direita.
3 Coloque várias folhas de papel com o lado a ser impresso virado para cima e deslize a guia do papel lateral em direção à borda da pilha de papel.

4 Pressione o botão Selecionar papel (Paper Select) selecione um tamanho de papel e, em seguida, pressione o botão OK.

0° OK

5 Abra a bandeja de saída do papel.

Ao realocar a impressora, verifique o conteúdo a seguir. Consulte o Manual On-line para obter detalhes.

Verifique se as tampas do cartucho estão completamente fechadas.

Se o suporte de cabeça de impressão estiver no centro da impressora, verifique se a tampa está fechada.

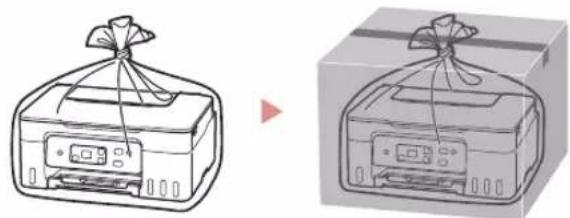

Embale a impressora em um saco plástico caso ocorra vazamento de tinta.

• Coloque a impressora em uma caixa resistente de modo que a parte inferior fique virada para baixo, usando material de proteção suficiente para garantir o transporte seguro.
• Não incline a impressora. A tinta pode vazar.
• Manuseie com cuidado e garanta que a caixa permaneça na horizontal, e NÃO de cabeça para baixo ou de lado, pois a impressora pode ser danificada e a tinta da impressora pode vazar.
• Quando um agente de transporte estiver manuseando o transporte da impressora, marque a caixa com "ESTE LADO PARA CIMA" para manter a parte inferior da impressora virada para baixo. Marque também com "FRÁGIL" ou "MANUSEAR COM CUIDADO".
