Tipo de produto	Serra circular portátil
Marca	McKenzie
Modelo	MK-CS 1400
Tensão da rede	230 V ~ 50 Hz
Potência absorvida	1400 W
Velocidade sem carga	5200 min⁻¹
Profundidade de corte a 90°	66 mm
Profundidade de corte a 45°	45 mm
Diâmetro da lâmina	190 mm
Furo da lâmina	30 mm
Espessura da lâmina	2,5 mm
Peso	4,3 kg
Classe de proteção	II (dupla isolação)
Nível de pressão acústica (LpA)	91 dB(A) (incerteza 3 dB)
Nível de potência acústica (LWA)	102 dB(A) (incerteza 3 dB)
Vibrações (punho principal)	1,506 m/s² (incerteza 1,5 m/s²)
Vibrações (punho adicional)	2,184 m/s² (incerteza 1,5 m/s²)
Capacidade de ângulo de esquadria	0° a 45°
Dispositivo de segurança	Cobertura de proteção inferior, faca divisora, interruptor de segurança
Acessórios fornecidos	Lâmina de serra, chave de lâmina, chave sextavada, guia paralela
Conexão de aspiração	Sim (para aspirador externo)
Utilização prevista	Corte de madeira, materiais similares e plásticos
Manutenção	Limpeza regular, verificação das escovas, manutenção por profissional
Garantia	3 anos (peças de desgaste excluídas)

Perguntas frequentes - MK-CS 1400 McKenzie

Qual é a profundidade de corte máxima da serra McKenzie MK-CS 1400?

A profundidade de corte máxima é de 66 mm a 90° e de 45 mm a 45°.

Como ajustar a profundidade de corte?

Solte a alavanca de bloqueio na parte traseira da cobertura, coloque a base plana sobre a peça, levante a serra até a profundidade desejada e aperte a alavanca.

Posso usar a serra para cortar metal ou plástico?

Não, a serra é projetada para madeira, materiais similares à madeira e plásticos (evitando superaquecimento). Nunca corte metal.

Como trocar a lâmina da serra?

Desligue o aparelho. Recolha a cobertura de proteção inferior e mantenha-a. Use a chave sextavada para soltar o parafuso de bloqueio, remova o flange e a lâmina. Monte a nova lâmina respeitando o sentido de rotação e aperte o parafuso.

O que fazer em caso de recuo (kickback)?

Segure firmemente a serra com as duas mãos, não se posicione alinhado com a lâmina. Se a lâmina emperrar, solte o interruptor e mantenha a serra imóvel até a parada completa.

Quais equipamentos de proteção devo usar?

Use sempre óculos de proteção, uma máscara antipoeira, proteção auditiva, luvas e calçados de segurança.

Como usar a guia paralela?

Solte o parafuso de fixação na base da serra, insira a guia no trilho, ajuste a distância desejada e aperte o parafuso. Posicione a guia contra a borda da peça para um corte paralelo.

A serra é adequada para uso profissional?

Não, a serra é projetada para uso doméstico ou de bricolagem. O uso profissional ou industrial pode anular a garantia.

Como limpar e fazer manutenção da serra?

Desligue a serra. Limpe-a com um pano úmido e um pouco de sabão. Não use produtos agressivos. Verifique regularmente as escovas e mande substituí-las por um profissional se necessário.

O que fazer se a cobertura de proteção inferior não fechar corretamente?

Verifique se não está obstruída por detritos. Se a mola estiver danificada ou a cobertura estiver torta, mande revisar a serra antes de usar.

MANUAL DE UTILIZADOR MK-CS 1400 McKenzie

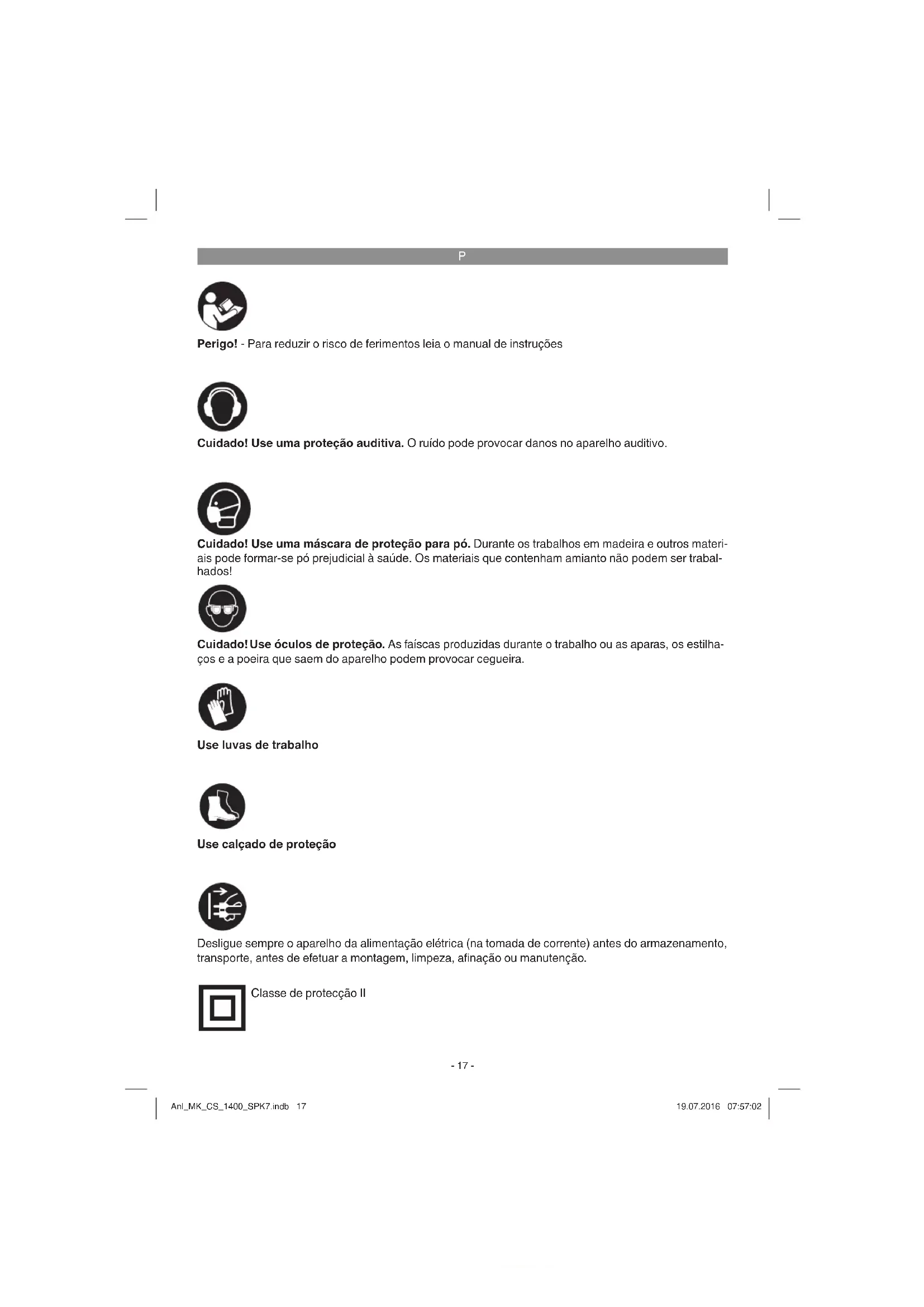

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma proteção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de proteção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Cuidado! Use óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

Use luvas de trabalho

Use calçado de proteção

Desligue sempre o aparelho da alimentação elétrica (na tomada de corrente) antes do armazenamento, transporte, antes de efetuar a montagem, limpeza, afinação ou manutenção.

Classe de protecção II

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

⚠️ Perigo!

Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

A designação “ferramenta elétrica” usada nas instruções de segurança refere-se às ferramentas alimentadas por corrente elétrica (com cabo elétrico) e às ferramentas alimentadas por acumulador (sem cabo elétrico).

1. Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Áreas de trabalho desarrumadas ou com pouca iluminação aumentam o perigo de acidentes.
b) Não utilize a ferramenta elétrica em ambientes potencialmente explosivos, onde haja líquidos, gases ou poeiras infl amáveis. As ferramentas elétricas produzem faíscas que podem infl amar o pó ou os vapores.
c) Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Uma distração pode fazê-lo perder o controlo do aparelho.

2. Segurança elétrica

a) A fi cha de ligação da ferramenta elétrica tem de ser compatível com a tomada. A fi cha nunca pode ser alterada. Não utilize fi chas adaptadoras em conjunto com ferramentas elétricas com ligação à terra. Fichas não alteradas e tomadas de energia compatíveis diminuem o risco de choque elé-

trico.
b) Evite o contacto físico com as superfícies ligadas à terra, como tubos, aquecimentos, fogões, frigoríficos. Existe um maior risco de choque elétrico, se o seu corpo estiver em contacto com a terra.
c) Mantenha as ferramentas elétricas afastadas da chuva e da humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
d) Não utilize o cabo para outro fi m que não o previsto, como para transportar ou pendurar a ferramenta elétrica ou para retirar a fi cha da tomada. Mantenha o cabo afastado de fontes de calor, do óleo, das arestas vivas ou das partes móveis do aparelho. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
e) Se trabalhar com uma ferramenta elétrica ao ar livre, use apenas cabos de extensão adequados para o exterior. A utilização de um cabo de extensão adequado para o exterior diminui o risco de choque elétrico.
f) Se não for possível evitar a utilização da ferramenta elétrica num ambiente húmido, use um disjuntor de corrente diferencial residual. A utilização de um disjuntor de corrente diferencial residual diminui o risco de choque elétrico.
a) Esteja sempre atento, preste atenção ao que está a fazer e proceda de modo sensato com uma ferramenta elétrica. Não utilize a ferramenta elétrica, se estiver cansado ou sob a infl uência de drogas, álcool ou de medicamentos. Um momento de distração durante a utilização da ferramenta elétrica pode causar ferimentos graves.
b) Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra o pó, calçado de segurança antiderrapante, capacete de proteção ou proteção auditiva, de acordo com o tipo e utilização de ferramenta elétrica, diminui o risco de ferimentos.
c) Evite uma colocação em funcionamento inadvertida. Assegure-se de que a ferramenta elétrica está desligada antes de pegar nela, de a transportar ou ligar à alimentação de corrente e/ou ao acumulador. Se tiver o dedo no interruptor ao

3. Segurança das pessoas

P

transportar a ferramenta elétrica ou se esta estiver ligada quando estabelece a ligação à corrente, há o risco de acidente.

d) Antes de ligar a ferramenta elétrica, retire as ferramentas de ajuste ou as chaves de parafusos. Se se encontrar uma ferramenta ou chave, numa peça em rotação do aparelho, pode provocar ferimentos.
e) Evite posições inadequadas. Certifi que-se de que está numa posição segura e mantenha sempre o equilíbrio. Dessa forma, pode controlar melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, o vestuário e as luvas afastados das peças em movimento. O vestuário largo, as jóias ou o cabelo comprido podem ser apanhados pelas peças em movimento.
g) Se puderem ser montados dispositivos de aspiração de pó e dispositivos de recolha de pó, certifi que-se de que estes estão ligados e são usados corretamente. A utilização de um aspirador de pó diminui os perigos provocados pelo pó.
4. Utilização e manuseamento da ferramenta elétrica
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica adequada para o seu trabalho. Trabalha melhor e com maior segurança com a ferramenta elétrica adequada dentro dos limites de potência indicados.
b) Não utilize ferramentas elétricas com o interruptor danificado. Uma ferramenta elétrica que não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Desligue a fi cha da tomada e/ou remova o acumulador antes de efetuar ajustes no aparelho, trocar peças acessórias ou colocar o aparelho de parte. Esta medida de prevenção evita o arranque inadvertido da ferramenta elétrica.
d) Guarde as ferramentas elétricas que não estejam a ser usadas fora do alcance das crianças. Não deixe que o aparelho seja usado por pessoas que não estejam familiarizadas com ele ou que não tenham lido estas indicações. As ferramentas elétricas são perigosas se forem usadas por pessoas inexperientes.
e) Trate da conservação da ferramenta elétrica com cuidado. Verifi que se as peças móveis funcionam sem problemas e se não estão perras, se existem peças par-

tidas ou danificadas, que influenciem o funcionamento da ferramenta elétrica. As peças danifi cadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes são causados por ferramentas elétricas mal conservadas.

f) Mantenha os acessórios de corte afi ados e limpos. Os acessórios de corte cuidados e com as arestas de corte afi ados encravam-se menos e são mais fáceis conduzir.
g) Respeite estas indicações quando utilizar a ferramenta elétrica, acessórios, ferramentas de trabalho, etc. Tenha atenção às condições de trabalho e ao trabalho a realizar. O uso de ferramentas elétricas para fi ns diferentes do previsto pode originar situações perigosas.

5. Manutenção

a) Deixe a ferramenta elétrica ser reparada apenas por pessoal técnico qualifi cado e apenas com peças sobresselentes originais. Dessa forma, fica garantida a segurança da ferramenta elétrica.

Instruções de segurança para todas as serras

Perigo:

a) Não aproxime as suas mãos da superfície de corte e do disco de serra. Com a segunda mão segure o punho adicional ou a carcaça do motor. Se agarrar a serra circular com as duas mãos o disco de serra não as pode ferir.
b) Não meta as mãos por debaixo da peça a trabalhar. A cobertura de proteção não protege do disco de serra por debaixo da peça a trabalhar.
c) Adapte a profundidade de corte à espessura da peça a trabalhar. Por debaixo da peça a trabalhar deveria ver-se menos de um dente de altura.
d) Nunca segure na peça a trabalhar com a mão ou sobre a perna. Fixe a peça a trabalhar numa base estável. É importante fi xar bem a peça a trabalhar, para minimizar o perigo de contacto físico, de o disco de serra fi car preso ou da perda de controlo do aparelho.
e) Ao trabalhar, segure no aparelho apenas nas superfícies isoladas próprias, em que os cabos elétricos dobrados do dispositivo de corte ou os cabos do próprio aparelho se podem encontrar. O contacto

P

com um cabo de corrente elétrica eletrifi ca as peças metálicas do aparelho e provoca um choque elétrico.

f) Ao efetuar cortes longitudinais utilize sempre um encosto ou uma guia de cantos direita. Isto melhora a precisão de corte e reduz a possibilidade do disco de serra fi car preso.
g) Utilize sempre discos de serra com o tamanho certo e o furo central adequado (p. ex., em forma de estrela ou redondo). Os discos de serra que não são compatíveis com as peças de montagem, funcionam de forma irregular e provocam a perda de controlo.
h) Nunca utilize no disco de serra anilhas ou parafusos danifi cados ou errados. As anilhas e os parafusos para o disco de serra foram especialmente fabricados para a sua serra, para uma potência ideal e para maior segurança de funcionamento.

Outras instruções de segurança para todas as serras

Causas e prevenção de um rechaço:

• Rechaço é a reacção repentina originada por um disco de serra que emperra, entala ou está mal colocado, e que faz com que a serra se levante e sai da peça descontroladamente, deslocando-se na direcção do operador;
• Quando o disco de serra emperra ou entala na fenda de serragem, bloqueia automaticamente, e a força do motor faz com que o aparelho rechace para trás na direcção do operador;
  Se o disco de serra entrar torcido ou mal orientado no corte, os dentes da aresta posterior do disco de serra podem ficar presos na superfície da peça o que faz com que a serra saia da fenda de serragem e salte na direcção do operador.

Um rechaço é a consequência de uma utilização errada ou inadequada da serra. O rechaço pode ser evitado através de medidas de prevenção adequadas, como a seguir descrito.

a) Segure bem a serra com as duas mãos e posicione os braços de modo a conseguir suportar as forças de rechaço. Posicione-se sempre ao lado do disco de serra, nunca o alinhe com o seu corpo. Em caso de rechaço a serra circular pode saltar para trás, mas se tiverem sido tomadas as medidas adequadas, o operador conse-

gue dominar as forças de rechaço.

b) Se o disco de serra prender ou for interrompido por qualquer motivo, solte o interruptor para ligar/desligar e segure a serra até que o disco de serra fi que totalmente parado. Nunca tente remover a serra da peça a trabalhar ou puxar a serra para trás, enquanto o disco de serra estiver em movimento ou poder dar-se um rechaço. Encontre as causas para o entalamento do disco de serra e remova-as através das medidas adequadas.
c) Quando quiser voltar a ligar uma serra encaixada na peça a trabalhar, centre o disco de serra na fenda de serragem e verifi que se os dentes do disco de serrar não estão engatados na peça a trabalhar. Se o disco de serra fi car entalado e tentar colocar a serra de novo em funcionamento, o disco pode sair da peça a trabalhar ou pode causar um rechaço.
d) Apoie as placas grandes para diminuir o risco de rechaço devido a um disco de serra entalado. As placas grandes podem dobrar-se sob o seu próprio peso. As placas têm de ser apoiadas de ambos os lados, tanto junto da fenda de serragem como no rebordo.
e) Não utilize discos de serra rombos ou danificados. Devido a uma fenda de serragem demasiado estreita os discos de serra com dentes rombos ou mal colocados provocam fricção elevada, entalamento do disco de serrar ou rechaço.
f) Antes de serrar aperte as regulações de profundidade e de ângulo de corte. Se, durante o processo de serrar, as regulações se alterarem, o disco de serra pode fi car entalado e pode dar-se um rechaço.
g) Preste muita atenção, quando efetuar um "corte de imersão" numa área dobrada, p. ex., um painel existente. Ao mergulhar o disco de serra em objetos dobrados este pode, durante o processo de serrar, bloquear ou causar um rechaço.
h) Não utilize discos de rebarbar!
i) Os diâmetros dos discos de serra utilizados têm de corresponder aos diâmetros indicados na serra circular manual!
j) Utilize apenas discos de serra recomendados!

P

Instruções de segurança para serras com cobertura de proteção oscilante

a) Antes de cada utilização verifi que se a cobertura de proteção inferior fecha sem problemas. Não utilize a serra quando a cobertura de proteção inferior não tiver mobilidade e não fechar de imediato. Nunca entale ou prenda a cobertura de proteção inferior quando estiver aberta. Se a serra cair inadvertamente para o chão, a cobertura de proteção inferior pode fi car deformada. Abra a cobertura de proteção com a alavanca de puxar para trás e certifi que-se de que a cobertura se move livremente e que não toca no disco de serra e em outras peças, em todos os ângulos e profundidades de corte.
b) Verifi que o funcionamento da mola para a cobertura de proteção inferior. Se a cobertura de proteção inferior e a mola não funcionarem corretamente, mande fazer uma revisão ao aparelho antes de o utilizar. Peças danificadas, detritos de cola ou acumulações de aparas podem emperrar o movimento da cobertura de proteção inferior.
c) Abra a cobertura de proteção inferior manualmente apenas em cortes especiais, como os “cortes de imersão e angulares”. Abra a cobertura de proteção inferior com a alavanca de puxar para trás e solte-a assim que o disco de serra entrar na peça. Em todos os outros trabalhos de corte a cobertura de proteção inferior tem de trabalhar automaticamente.
d) Não coloque a serra sobre a bancada de trabalho ou no chão, sem que a cobertura de proteção esteja a cobrir o disco de serra. Um disco de serra desprotegido e a deslizar movimenta a serra no sentido do corte e serra o que estiver à frente. Respeite o tempo de marcha por inércia da serra.

Instruções de segurança adicionais para todas as serras com cunha abridora

a) Utilize a cunha abridora adequada para o disco de serra utilizado. A cunha abridora tem de ser mais grossa que a espessura da folha mestre do disco de serra mas mais fi na que a largura do seu dente.
b) Ajuste a cunha abridora como descrito neste manual de instruções. Quando a força, posição e alinhamento não são os corretos a cunha abridora pode não conseguir evitar efi cazmente um rechaço.

c) Utilize sempre a cunha abridora, excepto em cortes de imersão. Torne a montar a cunha abridora após o corte de imersão. A cunha abridora torna-se incómoda durante o corte de imersão e pode provocar um rechaço.
d) Para que a cunha abridora seja efi caz tem de se encontrar na fenda de serragem. Nos cortes curtos a cunha abridora é inefi caz contra rechaços.
e) Não opere a serra com a cunha abridora dobrada. Uma pequena anomalia pode retardar o fecho da cobertura de proteção.

Guarde as instruções de segurança num local seguro.

• Certifique-se de que a cunha abridora se encontra ajustada de modo a que a distância entre esta e o rebordo do disco de serra não seja superior a 5 mm e o disco de serra não se expanda mais de 5 mm para lá do rebordo inferior da cunha abridora.
• Área permitida para a espessura do corpo do disco de serra e área permitida para os dentes da lâmina de serra.
• Nunca use discos de rebarbar ou outros dispositivos de rebarbar com esta ferramenta.
• Utilize apenas discos de serra recomendados, cujo diâmetro corresponda às marcações.

• Atenção! Ao utilizar a serra nalguns materiais, podem formar-se poeiras nocivas e tóxicas. Estas poeiras podem ser fortemente prejudiciais à saúde do utilizador ou das pessoas que se encontrem por perto. Durante os trabalhos, use sempre uma máscara de proteção, certifique-se de que não se encontra ninguém perto da área de trabalho, e utilize ainda o sistema de recolha de poeiras.

• Nota: Utilize sempre proteção auditiva.

• Para evitar um sobreaquecimento dos discos de serra:
• Utilize apenas discos recomendados com os quais se encontre familiarizado.
• Respeite as rotações máximas. As rotações máximas indicadas no disco de serra não podem ser ultrapassadas.
• Nunca utilize discos danificados ou partidos. Não é permitido reparar os discos de serra.
• Utilize o disco de serra fornecido apenas para cortar madeira, nunca para serrar metal ou plástico.
• No caso de um período de utilização prolongado, o disco de serra pode sobreaquecer.

P

Faça pausas de aprox. 15 minutos, para que o disco possa arrefecer.

- Verificação da operacionalidade de todos os dispositivos de segurança.

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (fi gura 1a/1b)

1. Punho
2. Interruptor para ligar/desligar
3. Tecla de travamento para o interruptor para ligar/desligar
4. Alavanca de bloqueio para o ajuste da profundidade de corte
5. Cabo elétrico
6. Patim da serra
7. Parafuso de aperto para a regulação da meia-esquadria
8. Parafuso de aperto para a guia paralela

9. Escala para o ângulo de corte em meia es- quadria

10. Punho adicional

11. Cobertura de proteção

12. Disco de serra

13. Chave do disco de serra

14. Ligação para o dispositivo de aspiração de aparas

15. Alavanca para abrir a cobertura de proteção oscilante

16. Guia paralela

17. Parafuso para a fi xação do disco de serra

18. Flange

19. Cobertura de proteção oscilante

20. Cunha abridora

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m do manual.

• Abra a embalagem e retire cuidadosamente o aparelho.

• Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam).

• Verifique se o material a fornecer está completo

• Verifique se o aparelho e as peças acessórias apresentam danos de transporte.
  Se possível, guarde a embalagem até ao termo do período de garantia.

Perigo!

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de ingestão e así xia!

• Serracircular
• Disco de serra
  • Chave do disco de serra
  • Chave sextavada interior
  • Manual de instruções

3. Utilização adequada

A serra circular manual destina-se a serrar em linha reta em madeira, em materiais similares à madeira e em plásticos. Deverá evitar o sobre-aquecimento das pontas de dente da serra e o derretimento do plástico.

A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

P

4. Dados técnicos

Tensão de rede: 230 V \~ 50 Hz Potência absorvida: 1400 W Rotações com marcha em vazio: 5200 r.p.m. Profundidade de corte com 90°: 66 mm Profundidade de corte com 45°: 45 mm Disco de serra: ∅ 190 mm Suporte do disco de serra: ∅ 30 mm Espessura do disco de serra: 2,5 mm Classe de proteção: II.☐ Peso: 4,3 kg

Perigo!

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

Nível de pressão acústica L_pA ..... 91,0 dB(A) Incerteza K_pA ..... 3 dB Nível de potência acústica L_WA ..... 102,0 dB(A) Incerteza K_WA ..... 3 dB

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vetorial de três direções) apurados de acordo com a EN 60745.

Punho

Valor de emissão de vibração a_n,w = 1,506 m/s^2 Incerteza K = 1,5 m/s²

Punho adicional

Valor de emissão de vibração a_h,w=2,184 m/s^2 Incerteza K = 1,5 m/s²

O valor de emissão de vibração indicado foi medido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da ferramenta elétrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta elétrica.

O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações.

Reduza a produção de ruído e de vibração para o mínimo!

• Utilize apenas aparelhos em bom estado.
- Limpe e faça a manutenção do aparelho regularmente.
- Adapte o seu modo de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
Se necessário, submeta o aparelho a uma verificação.
- Desligue o aparelho, quando este não estiver a ser utilizado.
• Useluvas.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de proteção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.

5. Antes da colocação em funcionamento

Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede.

Aviso!

Retire sempre a fi cha de alimentação da corrente elétrica antes de efetuar ajustes no aparelho.

5.1 Ajustar profundidade de corte (fi gura 2/3)

• Solte a alavanca de bloqueio, que se encontra na parte posterior da cobertura de proteção, para o ajuste da profundidade de corte (4).
• Coloque a base da serra (6) bem assente sobre a superfície da peça a ser trabalhada. Levante a serra até o disco de serra (12) se encontrar na profundidade de corte (a) necessária.
• Volte a fixar a alavanca de bloqueio para o ajuste da profundidade de corte (4). Verifique o assento correto.

P

5.2 Batente de meia-esquadria (fi gura 4/5)

• O ângulo standard predefinido entre a base da serra (6) e o disco de serra (12) é de 90°. Pode alterar este ângulo para efetuar cortes oblíquos.
• Solte o parafuso de aperto, que se encontra na parte da frente da base da serra, para a regulação da meia-esquadria (7).
• Agora pode alterar o ângulo de corte até 45°. Para este efeito, tenha em atenção a escala do ângulo de corte (9).
• Volte a fixar o parafuso de aperto para a regulação da meia-esquadria (7). Verifique o assento correto.

5.3 Aspirar pó e aparas (fi gura 6)

• Ligue um aspirador adequado (a) à ligação para a aspiração de aparas (14), prevista para o efeito, na serra circular (aspirador não incluído no material a fornecer). Deste modo, obtém uma aspiração do pó ideal da peça a trabalhar. As vantagens: protege tanto o aparelho como também a sua própria saúde. Para além disso, a sua área de trabalho fica limpa e segura.
• Durante o trabalho, o pó resultante pode ser perigoso. Para este efeito, respeite as instruções de segurança.
• Atenção! O aspirador utilizado para aspirar, tem de ser adequado para o material trabalhado.
• Verifique se todas as peças estão bem encaixadas.

5.4 Guia paralela (fi gura 7/8)

• A guia paralela (16) permite-lhe serrar linhas paralelas.
• Solte o parafuso de aperto, que se encontra na base da serra (6), para a guia paralela (8).
• A montagem efetua-se através da colocação da guia paralela (16) na guia (a) na base da serra (6) (ver figura 7).
• Ajuste a distância necessária e volte a apertar o parafuso de aperto (8).
• Utilização da guia paralela: posicione a guia paralela (16) bem assente no rebordo da peça a trabalhar e comece a serrar.

Atenção! Efetue o corte de ensaio com um resto de madeira

6. Operação

6.1 Trabalhos com a serra circular manual

• Segure a serra circular sempre bem na pega.
• A cobertura de proteção oscilante (19) é automaticamente empurrada para trás pela peça.
• Não aplique força excessiva! Avance devagar e uniformemente com a serra circular.
• O pedaço de desperdício deve encontrar-se no lado direito da serra circular, para que a parte larga da mesa de suporte assente em toda a superfície do pedaço.
• Se serrar orientando-se por uma linha desenhada previamente, conduza a serra circular ao longo do respetivo entalhe.
• Fixe bem pequenas partes de madeira antes do seu processamento. Nunca as segure com a mão.
• Respeite impreterivelmente as instruções de segurança! Use óculos de proteção!
• Não utilize discos de serra defeituosos ou discos que apresentem fissuras e rachas.
• Não utilize flanges/porcas flangeadas, cujos orifícios sejam maiores ou menores que o orifício do disco de serra.
• Não é permitido travar o movimento do disco de serra manualmente ou pressionando o disco de serra de lado.
• A proteção oscilante não pode encravar e tem de encontrar-se novamente na posição inicial depois de a passagem estar concluída.
• Antes da utilização da serra circular verifique o funcionamento da proteção oscilante com a ficha de alimentação desligada da corrente.
• Antes de cada utilização da máquina certifique-se de que os dispositivos de segurança, como a proteção oscilante, a cunha abridora, os flanges e os dispositivos de ajuste, funcionam ou estão corretamente ajustados e fixados.
• Pode ligar uma aspiração do pó adequada à ligação do dispositivo de aspiração de aparas (14). Certifique-se de que a aspiração do pó está segura e corretamente ligada.
• Para serrar, não pode prender a cobertura de proteção oscilante móvel na cobertura de proteção puxada para trás.
• Não podem ser utilizados discos de serra, cujo corpo-base é mais espesso ou cuja trava é inferior à espessura da cunha abridora.

P

Atenção! Puxe a fi cha de alimentação antes de realizar quaisquer trabalhos na serra circular!

6.2 Utilização da serra circular

• Ajuste a profundidade de corte, o ângulo de corte e a guia paralela (ver pontos 5.1, 5.2 e 5.4).
• Certifique-se de que o interruptor para ligar/ desligar (2) não se encontra activado. De seguida, ligue a ficha de alimentação a uma tomada adequada.
• Ligue a serra circular só quando esta tiver o disco de serra montado!
• Coloque a base da serra bem assente na peça a trabalhar. O disco de serra não pode tocar na peça a trabalhar.
• Agora segure bem a serra circular com as duas mãos.

6.3 Interruptor para ligar/desligar (fi gura 9)

Ligar:

Prima simultaneamente a tecla de travamento (3) e o interruptor para ligar/desligar (2)

Deixe o disco de serra funcionar até atingir a velocidade máxima. Depois conduza o disco de serra lentamente ao longo da linha de corte. A-lique apenas uma ligeira pressão sobre o disco de serra.

Desligar:

Solte a tecla de travamento e o interruptor para ligar/desligar

• Ao soltar o punho, a máquina desliga-se automaticamente, pelo que é impossível a máquina funcionar inadvertamente.
• Tenha atenção para que as aberturas de ventilação não sejam cobertas ou entupidas durante os trabalhos.
• Depois de desligar, não tente parar o disco de serra pressionando-o de lado.
• Atenção! Pouse a máquina apenas depois de o disco de serra ter parado completamente.

Atenção! Efetue o corte de ensaio com um resto de madeira

6.4 Substituir o disco de serra (fi gura 10-11)

Atenção! Puxe a fi cha de alimentação antes de realizar quaisquer trabalhos na serra circular!

Utilize exclusivamente discos de serra que cumpram a norma EN 847-1 e que sejam de tipo idêntico ao do disco de serra fornecido desta serra circular manual. Aconselhe-se numa loja especializada.

• Puxe a cobertura de proteção oscilante móvel (19) para trás com a alavanca para cobertura de proteção oscilante (15) e segure-a.
• Segure o flange (18) com uma chave do disco de serra (13).
• Solte o parafuso para a fixação do disco de serra (17) com a chave sextavada interior (a).
• Retire o flange (18) e o disco de serra (12) por baixo.
• Limpe o flange e monte o disco de serra novo. Tenha atenção ao sentido de rotação (ver a seta na cobertura de proteção e no disco de serra)!
• Aperte o parafuso para a fixação do disco de serra (17), atendendo à concentricidade.
• Antes de accionar o interruptor para ligar/desligar certifique-se de que o disco de serra está bem montado e de que as peças móveis podem rodar livremente e os parafusos de aperto estão bem apertados.

7. Substituição do cabo de alimentação à rede

Perigo!

Para evitar perigos, sempre que o cabo de alimentação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

P

8. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer trabalho de limpeza.

8.1 Limpeza

• Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são.
• Aconselhamos a limpar o aparelho direta- mente após cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um técnico devidamente qualifi cado.

Perigo! As escovas de carvão só podem ser substituídas por um técnico devidamente qualifi cado.

8.3 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina
  • Número de artigo da máquina
  • Número de identificação da máquina
  • Número da peça sobressalente necessária

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

10. Armazenagem

Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original.

P

Só para países da UE

Não deite as ferramentas elétricas para o lixo doméstico!

Segundo a diretiva europeia 2012/19/CE relativa aos resíduos de equipamentos elétricos e eletrónicos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrónico, que acompanham os aparelhos usados.

P

CONDIÇÕES DA GARANTIA E SERVIÇO PÓS-VENDA

Termos da garantia

A garantia da Mc Kenzie cobre defeitos de fabrico ou de material.

Não é coberto o seguinte: utilização, manutenção, reparações, quando não tiverem sido respeitadas as indicações da Mc Kenzie, modificações pessoais que tenham sido feitas num produto, danos da embalagem.

As peças designadas como „peças de desgaste“ não são abrangidas pelos termos da garantia.

Estão excluídos da garantia: as peças de desgaste tipo discos, lamelas, fios, correntes, guias, uniões roscadas, brocas, mechas, tupias, serras, bobinas.

Os produtos têm de ser utilizados em condições normais e para fins não comerciais. As feramentas que forem utilizadas para lixar estuque são excluídas da garantia.

Os produtos devolvidos têm de estar completos (por exemplo baterias, acessórios, etc.).

Duração da garantia

A garantia da Mc Kenzie é válida por um período de três anos, a partir da data de aquisição do produto, o que tem de ser comprovado mediante apresentação do talão de compra ou da fatura emitida pelo revendedor.

Procedimento do serviço pós-venda para a gama de produtos Mc Kenzie

Produtos com garantia válida

Se o cliente detetar um defeito numa ferramenta elétrica portátil da gama de produtos da Mc Kenzie e se tiver adquirido esta ferramenta há menos de três anos, pode usufruir do direito à garantia.

O produto tem de ser entregue na loja, juntamente com o talão de compra.

As peças sobressalentes consideradas impreterivelmente necessárias, para as quais não são necessários quaisquer trabalhos técnicos, estão disponíveis por um período de cinco anos.

PL
