MK-JS 80/1 - Serra McKenzie - Manual de utilização gratuito

Tipo de produto	Serra tico-tico pendular
Marca	McKenzie
Modelo	MK-JS 80/1
Tensão de alimentação	230 V ~ 50 Hz
Potência absorvida	550 W
Número de cursos	1000 - 3000 min⁻¹
Altura do curso	20 mm
Profundidade máxima de corte (madeira)	80 mm
Profundidade máxima de corte (plástico)	20 mm
Profundidade máxima de corte (ferro)	10 mm
Corte em esquadria	Até 45° à esquerda e à direita
Categoria de proteção	II
Peso	2,1 kg
Ajuste de velocidade	Eletrónico, variável
Curso pendular	Ajustável (posições 0 a 3)
Adaptador de aspiração	Incluso
Nível de pressão sonora	87,2 dB(A)
Nível de potência sonora	98,2 dB(A)
Garantia	3 anos
Peças sobressalentes disponíveis	Sim, durante 5 anos
Manutenção e limpeza	Limpar com um pano húmido e sabão neutro. Não utilizar produtos agressivos.
Equipamento de segurança necessário	Óculos de proteção, máscara antipoeira, proteção auditiva

Perguntas frequentes - MK-JS 80/1 McKenzie

Como mudar a lâmina da serra tico-tico McKenzie MK-JS 80/1 ?

Desligue primeiro o aparelho da tomada. Coloque o comutador de curso do pêndulo na posição 3. Pressione o alojamento da lâmina (14), insira a lâmina (12) até ao batente, dentição para a frente. Solte o alojamento e verifique se a lâmina está bem fixa no rolo de guia.

Como ajustar a velocidade de corte ?

Utilize o botão de ajuste de velocidade (1). Rode no sentido MAIS para aumentar a velocidade, no sentido MENOS para a reduzir. A velocidade depende do material: posição MIN-2 para aço, 3-4 para metal macio e plásticos, 5-MAX para madeira.

Como fazer um corte em esquadria ?

Desaperte os parafusos da sapata (11) com a chave Allen. Puxe a sapata (7) ligeiramente para trás e rode-a para o ângulo desejado (0°, 15°, 30°, 45°). Empurre a sapata para a frente e aperte novamente os parafusos.

Como utilizar o adaptador de aspiração ?

Insira o adaptador (6) na caixa como indicado na figura 5. Ligue uma mangueira de aspirador à abertura. Certifique-se de que a fixação é estanque. Isto permite uma aspiração ideal do pó.

Quais são as precauções de segurança a respeitar ?

Use sempre óculos de proteção, máscara antipoeira e proteção auditiva. Utilize o aparelho num local seco e coberto. Desligue a ficha antes de qualquer ajuste ou mudança de acessório. Não trabalhe em materiais que contenham amianto.

Que tipo de lâminas utilizar ?

Utilize apenas lâminas de serra afiadas e não danificadas, adequadas ao material a cortar (madeira, metal, plástico). Substitua imediatamente as lâminas empenadas ou rachadas. As lâminas devem ser compatíveis com o sistema de fixação da serra.

Como limpar a serra tico-tico ?

Desligue o aparelho da tomada. Limpe-o com um pano húmido e um pouco de sabão. Não utilize produtos de limpeza agressivos. Certifique-se de que não entra água no interior. As ranhuras de ar e a carcaça devem estar livres de pó.

O que fazer em caso de escovas de carvão gastas ?

Se as escovas de carvão produzirem demasiadas faíscas, mande verificá-las por um eletricista especializado. Apenas um profissional pode substituí-las. Não tente fazê-lo você mesmo.

Qual é a duração da garantia ?

A garantia McKenzie é de três anos a contar da data de compra, comprovada pelo talão de compra ou fatura. Cobre defeitos de fabrico e de material, mas não o desgaste normal nem peças de desgaste como as lâminas.

Onde encontrar peças sobressalentes para a MK-JS 80/1 ?

As peças sobressalentes indispensáveis estão disponíveis durante um período de cinco anos junto do serviço pós-venda McKenzie ou em lojas autorizadas. Utilize apenas peças de substituição originais.

MANUAL DE UTILIZADOR MK-JS 80/1 McKenzie

P Tradução do manual original Serra de recortes

7

Art.-Nr.: 25077736

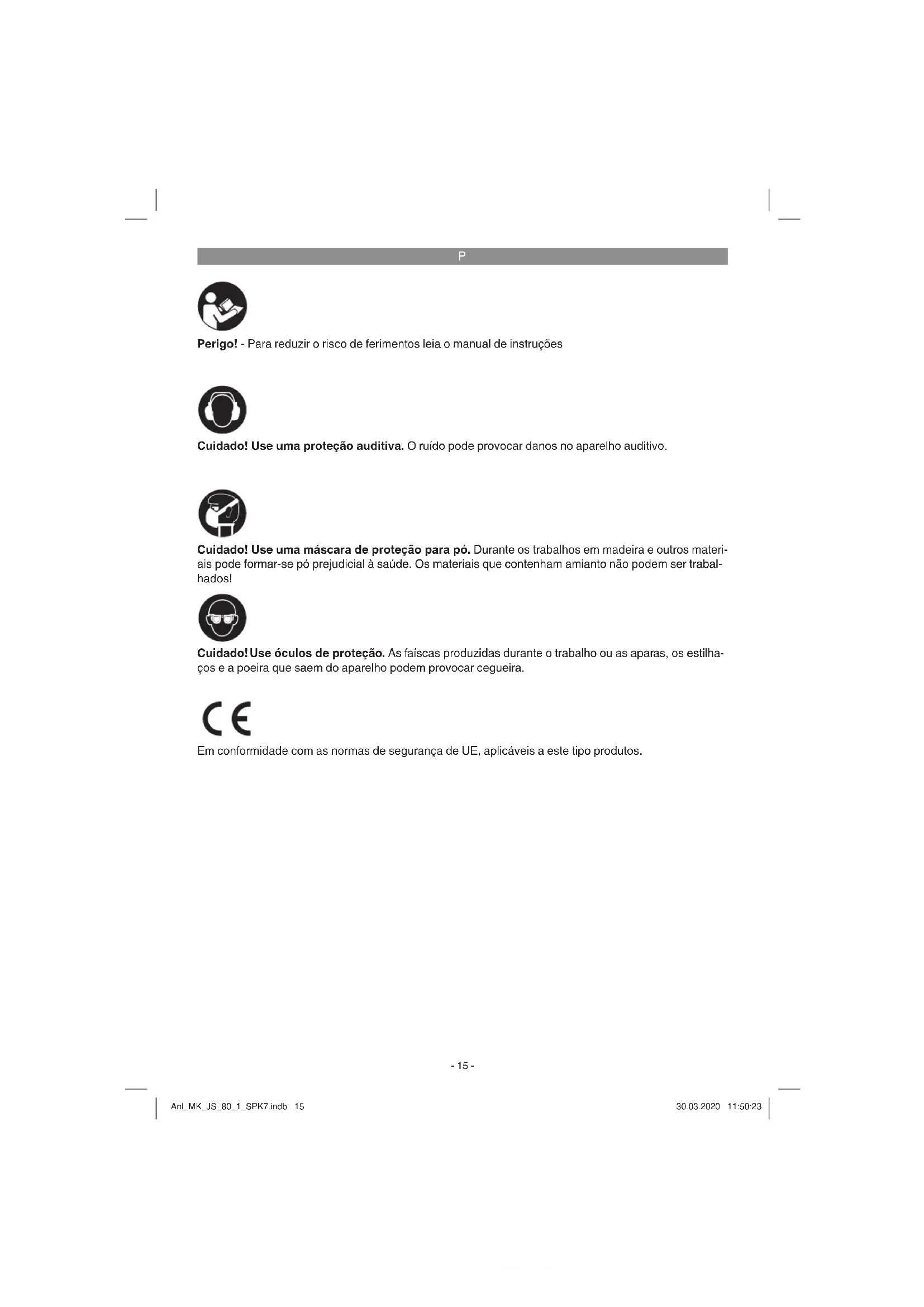

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma proteção auditiva. O ruído pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de proteção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Cuidado! Use óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

Em conformidade com as normas de segurança de UE, aplicáveis a este tipo produtos.

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

Aviso!

Leia todas as instruções de segurança, indicações, ilustrações e dados técnicos fornecidos com esta ferramenta elétrica. O incumprimento das indicações seguintes pode provocar choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e indicações para consultar mais tarde.

A designação „ferramenta elétrica“ usada nas instruções de segurança refere-se às ferramentas alimentadas por corrente elétrica (com cabo elétrico) ou às ferramentas alimentadas por acumulador (sem cabo elétrico).

1. Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Áreas de trabalho desarrumadas ou com pouca iluminação aumentam o perigo de acidentes.
b) Não utilize a ferramenta elétrica em ambientes potencialmente explosivos, onde haja líquidos, gases ou poeiras infl amáveis. As ferramentas elétricas produzem faíscas que podem infl amar o pó ou os vapores.
c) Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Uma distração pode fazê-lo perder o controlo da ferramenta elétrica.

2. Segurança elétrica

a) A fi cha de ligação da ferramenta elétrica tem de ser compatível com a tomada. A fi cha nunca pode ser alterada. Não utilize fi chas adaptadoras em conjunto com ferramentas elétricas com ligação à terra.

Fichas não alteradas e tomadas compatíveis diminuem o risco de choque elétrico.

b) Evite o contacto físico com as superfícies ligadas à terra, como tubos, aquecimentos, fogões, frigoríficos. Existe um maior risco de choque elétrico, se o seu corpo estiver em contacto com a terra.
c) Mantenha as ferramentas elétricas afastadas da chuva e da humidade. A entrada de água numa ferramenta elétrica aumenta o risco de choque elétrico.
d) Não utilize o cabo de ligação para outro fi m que não o previsto, como para transportar ou pendurar a ferramenta elétrica ou para retirar a fi cha da tomada. Mantenha o cabo de ligação afastado de fontes de calor, do óleo, das arestas vivas ou de partes móveis. Cabos de ligação danificados ou emaranhados aumentam o risco de choque elétrico.
e) Se trabalhar com uma ferramenta elétrica ao ar livre, use apenas extensões adequadas para o exterior. A utilização de uma extensão adequada para o exterior diminui o risco de choque elétrico.
f) Se não for possível evitar o funcionamento da ferramenta elétrica num ambiente húmido, use um disjuntor de corrente de falha. A utilização de um disjuntor de corrente de falha diminui o risco de choque elétrico.

3. Segurança das pessoas

a) Esteja sempre atento, preste atenção ao que está a fazer e proceda de modo sensato com uma ferramenta elétrica. Não utilize ferramentas elétricas, se estiver cansado ou sob a infl uência de drogas, álcool ou de medicamentos. Um momento de distração durante a utilização da ferramenta elétrica pode causar ferimentos graves.

b) Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra o pó, calçado de segurança antiderrapante, capacete de proteção ou proteção auditiva, de acordo com o tipo e utilização de ferramenta elétrica, diminui o risco de ferimentos.

c) Evite uma colocação em funcionamento inadvertida. Assegure-se de que a ferramenta elétrica está desligada antes de pegar nela, de a transportar ou ligar à alimentação de corrente e/ou ao acumulador. Se tiver o dedo no interruptor ao trans-

P

portar a ferramenta elétrica ou se a ferramenta elétrica estiver ligada quando estabelece a ligação à alimentação de corrente, há o risco de acidente.

d) Antes de ligar a ferramenta elétrica, retire as ferramentas de ajuste ou as chaves de parafusos. A existência de uma ferramenta ou chave numa peça em rotação da ferramenta elétrica pode provocar ferimentos.
e) Evite posições impróprias. Certifi que-se de que está numa posição segura e mantenha sempre o equilíbrio. Dessa forma, pode controlar melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário adequado. Não use vestuário largo ou joias. Mantenha o cabelo e o vestuário afastados das peças em movimento. O vestuário largo, as joias ou o cabelo comprido podem ser apanhados pelas peças em movimento.
g) Se puderem ser montados dispositivos de aspiração de pó e dispositivos de recolha de pó, estes devem ser ligados e utilizados corretamente. A utilização de um aspirador de pó diminui os perigos provocados pelo pó.
h) Não confi e num sentimento de falsa segurança nem ignore as regras de segurança para ferramentas elétricas, mesmo se já estiver familiarizado com estas após uma ampla utilização. O manuseamento descuidado pode causar ferimentos graves no espaço de segundos.
4. Utilização e manuseamento da ferramenta elétrica
a) Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Trabalhe melhor e com maior segurança com a ferramenta elétrica adequada dentro da gama de potência indicada.
b) Não utilize ferramentas elétricas com o interruptor danificado. Uma ferramenta elétrica que não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Desligue a fi cha da tomada e/ou remova um acumulador amovível antes de efetuar ajustes no aparelho, trocar peças da ferramenta de trabalho ou colocar a ferramenta elétrica de parte. Esta medida de prevenção evita o arranque inadvertido da ferramenta elétrica.
d) Guarde as ferramentas elétricas que não estejam a ser usadas fora do alcance

das crianças. Não deixe que a ferramenta elétrica seja usada por pessoas que não estejam familiarizadas com ela ou que não tenham lido estas indicações. As ferramentas elétricas são perigosas, se forem usadas por pessoas inexperientes.

e) Trate da conservação das ferramentas elétricas e da ferramenta de trabalho com cuidado. Verifi que se as peças móveis funcionam sem problemas e se não estão perras, se existem peças partidas ou danificadas, que influenciem o funcionamento da ferramenta elétrica. As peças danifi cadas devem ser reparadas antes da utilização da ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas mal conservadas.
f) Mantenha os acessórios de corte afi ados e limpos. Os acessórios de corte cuidados e com as arestas de corte afi adas encravam menos e são mais fáceis conduzir.
g) Respeite estas indicações quando utilizar a ferramenta elétrica, ferramentas de trabalho, etc. Tenha atenção às condições de trabalho e ao trabalho a realizar. O uso de ferramentas elétricas para fi ns diferentes do previsto pode originar situações perigosas.
h) Mantenha os punhos e as respetivas superfícies secos, limpos e livres de óleo e gordura. Punhos e superfícies de punhos escorregadios não permitem o comando e controlo seguros da ferramenta elétrica em situações inesperadas.

5. Manutenção

a) A sua ferramenta elétrica deverá ser reparada apenas por pessoal técnico qualifi cado e apenas com peças sobressalentes originais. Dessa forma, é assegurada a segurança da ferramenta elétrica.

Instruções de segurança adicionais

• Antes de cada utilização, verifique o aparelho, o cabo de ligação e a ficha. Trabalhe com o aparelho apenas se ele funcionar sem problemas e não estiver danificado. As peças danificadas devem ser substituídas de imediato por um electricista.
• Remova a ficha de alimentação da tomada antes de efectuar qualquer trabalho na máquina, de proceder à substituição do acessório ou se a ferramenta não estiver a uso.
  Para evitar danos no cabo de rede, mantenha-o sempre na retaguarda da máquina.

P

• Quando trabalhar no exterior, utilize apenas as extensões devidamente homologadas para esse fim. As extensões utilizadas têm de possuir uma secção transversal mínima de 1,5 mm ^2 . As ligações de encaixe têm de estar providas de contactos de segurança e protegidas contra a projeção de água.
• Guarde as ferramentas num lugar seguro e fora do alcance das crianças.
• Ao lixar, escovar, cortar e serrar, use sempre óculos e luvas de proteção, bem como proteção auditiva e, durante os trabalhos que façam pó, uma máscara de proteção respiratória.
• Não se esqueça da chave de ferramentas encaixada. Antes de ligar o aparelho, verifique sempre se chaves ou ferramentas de ajuste não ficaram esquecidas no aparelho.
• Fixe bem a peça a ser trabalhada, para evitar que ela se desloque.
• Não é permitido trabalhar materiais que contenham amianto. Observe as normas em vigor para a prevenção de acidentes da associação profissional.
• Utilize apenas peças sobressalentes originais.
• As reparações só podem ser feitas por um electricista competente.
• O ruído no local de trabalho pode exceder os 85 dB (A). Neste caso, o operador necessita de medidas de isolamento e de proteção acústicos.
• Certifique-se de que está numa posição segura e cómoda.
• Não exponha a sua ferramenta elétrica à chuva. Não use a ferramenta elétrica em ambientes húmidos ou molhados, nem na proximidade de líquidos inflamáveis.
• Não transporte a ferramenta elétrica segu-rando-a pelo o cabo de rede. Proteja o cabo de rede contra danificações provocadas por óleo, solventes e arestas vivas.
• Mantenha a área de trabalho arrumada.
• Certifique-se de que o interruptor se encontra desligado quando ligar a máquina à corrente.
• Use vestuário de trabalho adequado. Não use roupa larga nem jóias. Se tiver cabelos compridos, use uma rede para os apanhar.
• Para a sua própria segurança, utilize somente acessórios e aparelhos auxiliares produzidos pelo fabricante da ferramenta.
• Use somente discos de serra afiados e em perfeito estado. Substitua imediatamente os que estiverem torcidos ou com fendas.
  • Depois de desligar a ferramenta, nunca tente

parar o disco de serra, apertando-o lateralmente.
- Certifique-se de que o avanço é uniforme. Deste modo reduz o perigo de acidentes e prolonga a vida útil do disco de serra e da ferramenta.
- Para limpar a sua ferramenta utilize um pano húmido. Não utilize produtos de limpeza agressivos.
- Verifique se a ferramenta funciona bem. Se houver problemas, mande inspeccioná-la. Todos os trabalhos de manutenção e de inspecção devem ser efectuados apenas por electricistas ou pela ISC GmbH.
- Verifique os parafusos de fixação Verifique regularmente os parafusos de fixação e certifique-se de que estão todos apertados. Aperte imediatamente os parafusos soltos, caso contrário pode causar ferimentos graves.
- Ao trabalhar, segure no aparelho nas superfícies isoladas próprias, em que os cabos elétricos dobrados da ferramenta de trabalho ou o próprio cabo elétrico se podem encontrar. O contacto com um cabo de corrente elétrica pode electrificar as peças metálicas do aparelho e provocar um choque elétrico.
- Fixe e bloqueie a peça a trabalhar numa base estável, utilizando grampos ou algo semelhante. Se segurar a peça apenas com a mão ou contra o seu corpo, esta permanecerá instável, podendo levar à perda de controlo.

Guarde as instruções de segurança num local seguro.

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (fi gura 1/2)

1. Parafuso serrilhado para controlo de rotações
2. Botão de bloqueio
3. Interruptor para ligar/desligar
4. Chave Allen
5. Cabo elétrico
6. Adaptador para dispositivo de aspiração de aparas
7. Patim da serra ajustável
8. Comutador para movimento pendular
9. Escala graduada para patim da serra
10. Rolete de guia

P

1. Parafuso para o patim da serra
2. Lâmina de serra
3. Cobertura de proteção
4. Suporte da lâmina de serra

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas informações do serviço de assistência técnica no fi m do manual.

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam).
• Verifique se o material a fornecer está completo
• Verifique se o aparelho e as peças acessórias apresentam danos de transporte.
  Se possível, guarde a embalagem até ao termo do período de garantia.

Perigo!

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

• Sistema eletrónico da serra tico-tico
• Chave hexagonal
• Adaptador para dispositivo de aspiração de aparas
  • Manual de instruções original
• Instruções de segurança

3. Utilização adequada

A serra tico-tico destina-se ao corte de madeira, ferro, metais não-ferrosos e plásticos, utilizando para o efeito a respectiva lâmina de serra.

A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do

fabricante.

Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

4. Dados técnicos

Tensão de rede: 230 V \~ 50 Hz
Potência absorvida: 550 W
Número de cursos: .....1000 - 3000 min ^1
Altura de elevação: 20 mm
Profundidade de corte em madeira: ..... 80 mm
Profundidade de corte em plástico: ...... 20 mm
Profundidade de corte em ferro: 10 mm
Corte em meia-esquadria: ...... ..... até 45° (para a esquerda e direita)
Classe de proteção: ...... II ^□
Peso: 2,1 kg

Perigo!

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 62841.

Nível de pressão acústica L _bA ...... 87,2 dB(A)

Incerteza K_dA 5 dB

Nível de potência acústica L _WA ..... 98,2 dB(A)

Incerteza K_WA .....5 dB

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vectorial de três direcções) apurados de acordo com a EN 62841.

Serrar em madeira

Valor de emissão de vibração a = 14,218 m/s²

Incerteza K = 1,5 m/s²

Serrar em metal

Valor de emissão de vibração a = 9,862 m/s²

Incerteza K = 1,5 m/s²

Os valores totais de vibração e os valores de emissão de ruídos indicados foram medidos segundo um método de ensaio normalizado e podem ser utilizados para a comparação de uma

P

ferramenta elétrica com outra.

Os valores totais de vibração e os valores de emissão de ruídos indicados também podem ser utilizados para um cálculo provisório da carga.

Aviso:

As emissões de vibração e de ruído podem divergir dos valores indicados durante a utilização efetiva da ferramenta elétrica, consoante o tipo de utilização da mesma, em especial, o tipo de peça a trabalhar.

Reduza a produção de ruído e de vibração para o mínimo!

• Utilize apenas aparelhos em bom estado.
- Limpe e faça a manutenção do aparelho regularmente.
- Adapte o seu modo de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
Se necessário, submeta o aparelho a uma verificação.
- Desligue o aparelho, quando este não estiver a ser utilizado.
• Useluvas.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de proteção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.

5. Antes da colocação em funcionamento

Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede.

Aviso!

Retire sempre a fi cha de alimentação da corrente elétrica antes de efectuar ajustes no aparelho.

5.1 Cobertura de proteção (fi gura 1/pos. 13)

• A cobertura de proteção (13) evita que se toque inadvertamente na lâmina de serra (12) permitindo, no entanto, observar a zona de corte.

5.2 Substituição da lâmina de serra (fi guras 2/pos. 12)

Perigo!

• Retire a ficha da corrente elétrica, antes de substituir ou montar uma lâmina de serra.
• Coloque o comutador para movimento pendular (8) na posição 3.
• Os dentes da lâmina de serra são muito afiados.
• Pressione o suporte para a lâmina de serra (14) e empurre a lâmina (12) até ao encosto no suporte (14) (figura 2). Os dentes da lâmina de serra têm de estar virados para a frente.
• Deixe deslizar de novo o suporte para a lâmina de serra (14). A lâmina de serra (12) tem de assentar no rolete de guia (10).
• Verifique se a lâmina de serra (12) está bem assente no suporte.
• Para retirar a lâmina de serra, proceda de forma inversa.

Aviso! Segure bem a lâmina de serra durante o desbloqueio, caso contrário esta pode saltar do respetivo suporte.

5.3 Ajuste do patim de serra para cortes em meia-esquadria (fi gura 3-4)

• Desaperte os parafusos para o patim da serra (11) do lado inferior do patim da serra regulável (7) com a chave hexagonal (4) (figura 3).
• Puxe o patim da serra (7) ligeiramente para trás. O patim da serra só pode ser inclinado até 45° para a esquerda ou para a direita.
  Se o patim da serra (7) for empurrado novamente para a frente, funcionará apenas com

P

as posições fixas existentes a 0°, 15°, 30° e 45°, as quais se encontram marcadas na escala graduada para o patim da serra (9) (figura 4). Coloque o patim da serra na respetiva posição e aperte o parafuso para o patim da serra (11).

- O patim da serra (7) também pode ser ajustado para outras medidas angulares que não estejam marcadas. Para tal puxe o patim da serra (7) para trás, regule para o ângulo desejado e volte a apertar o parafuso para o patim da serra (11).

5.4 Adaptador para dispositivo de aspiração de aparas (fi gura 5/pos. 6)

• Ligue a sua serra tico-tico com o adaptador para o dispositivo de aspiração de aparas (6) a um aspirador. Obtém uma aspiração ideal da peça a trabalhar. As vantagens: protege o aparelho e a sua saúde. Para além disso, a sua área de trabalho fica limpa e segura.
• Durante o trabalho, o pó resultante pode ser perigoso. Tenha em atenção as instruções de segurança. Coloque o adaptador (6) conforme ilustrado na figura 5, de forma a que fique bem assente na carcaça.
• Insira a mangueira de aspiração do aspirador na abertura do adaptador (6). Certifique-se de que as ligações do aparelho não deixam passar ar.

6. Operação

6.1 Interruptor para ligar/desligar (fi gura 6/pos. 3)

Ligar:

Pressione o interruptor para ligar/desligar

Desligar:

Solte o interruptor para ligar/desligar

6.2 Botão de bloqueio (fi gura 6/pos. 2)

Com o botão de bloqueio (2) pode fi xar o interruptor para ligar/desligar (3) durante o funcionamento. Para desligar, prima o interruptor para ligar/desligar (3) por breves instantes.

6.3 Pré-selecção electrónica das rotações (fi gura 6/pos. 1)

O regulador das rotações permite predefi nir as rotações desejadas. Rode o regulador das rotações no sentido MAIS, para aumentar as

rotações, e no sentido MENOS para as diminuir. A velocidade adequada da lâmina depende de cada material e das condições de trabalho.

É necessário respeitar também as regras gerais, relativas à velocidade de corte, para os trabalhos que impliquem levantamento de aparas.

Com lâminas de serra fi nas, de um modo geral, pode trabalhar a uma velocidade mais elevada; mas com as lâminas mais grossas deve trabalhar a uma velocidade mais reduzida.

Posição MIN-2 = velocidade reduzida (para aço)

Posição 3-4 = velocidade média (para aço, metal macio, plástico)

Posição 5-MAX = velocidade elevada (para madeira macia, madeira dura, metal macio, plástico)

6.4 Ajuste do movimento pendular (fi gura 7/pos. 8)

• A intensidade do movimento pendular da lâmina de serra (12) pode ser ajustada no comutador para movimento pendular (8) durante o curso.
• Pode adaptar a velocidade de corte, o rendimento de corte e o esquema de corte consoante a peça a trabalhar.

Coloque o comutador para movimento pendular (8) numa das seguintes posições:

Posição 0 = sem movimento pendular Material: borracha, cerâmica, alumínio, aço Nota: para arestas de corte fi nas e impecáveis, materiais fi nos (p. ex. chapa) e materiais duros.

Posição 1 = movimento pendular ligeiro

Material: plástico, madeira, alumínio

Nota: para materiais duros

Posição 2 = movimento pendular médio

Material: madeira

Posição 3 = movimento pendular intenso Material: madeira

Nota: para materiais moles e para serrar no sentido das fi bras

A melhor combinação de ajuste de rotações e movimento pendular depende do material a trabalhar. Recomendamos que efectue um corte de teste num pedaço de desperdício para determinar o ajuste ideal.

P

6.5 Efectuar cortes

• Assegure-se de que o interruptor para ligar/desligar (3) não se encontra ativado. De seguida, ligue a ficha de alimentação a uma tomada adequada.
• Ligue a serra tico-tico só quando esta tiver a lâmina de serra montada.
• Utilize apenas as lâminas de serra se estas estiverem em bom estado. Substitua de imediato as lâminas de serra que se encontrem rombas, deformadas ou com fissuras.
• Coloque a base da serra plana na peça a trabalhar. Ligue a serra tico-tico.
• Deixe a lâmina de serra funcionar até atingir a velocidade máxima. Depois conduza a lâmina de serra lentamente ao longo da linha de corte. Aplique uma ligeira pressão sobre a lâmina de serra.
• Quando cortar metal, deve untar a linha de corte com um líquido de arrefecimento adequado.

6.6 Recortar áreas (fi gura 8)

Faça um furo de 10 mm com um berbequim na área a recortar. Introduza a lâmina de serra neste furo e comece a cortar a área desejada.

6.7 Corte em meia-esquadria

• Ajuste o ângulo no patim da serra de forma adequada (ver ponto 5.3)
  • Respeite as instruções do ponto 6.5.
• Efectue o corte como representado na figura 9.

7. Substituição do cabo de ligação à rede

Perigo!

Para evitar perigos, sempre que o cabo de li-gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

8. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer trabalho de limpeza.

8.1 Limpeza

• Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são.
• Aconselhamos a limpar o aparelho directamente após cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um electricista.

Perigo! As escovas de carvão só podem ser substituídas por um electricista.

8.3 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respectivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correcta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

P

10. Armazenagem

Guarde o aparelho e os respectivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original.

P

Só para países da UE

Não deite as ferramentas elétricas para o lixo doméstico!

Segundo a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da iSC GmbH.

Reservado o direito a alterações técnicas.

P

CONDIÇÕES DA GARANTIA E SERVIÇO PÓS-VENDA

Termos da garantia

A garantia da Mc Kenzie cobre defeitos de fabrico ou de material.

Não é coberto o seguinte: utilização, manutenção, reparações, quando não tiverem sido respeitadas as indicações da Mc Kenzie, modificações pessoais que tenham sido feitas num produto, danos da embalagem.

As peças designadas como „peças de desgaste“ não são abrangidas pelos termos da garantia.

Estão excluídos da garantia: as peças de desgaste tipo discos, lamelas, fios, correntes, guias, uniões roscadas, brocas, mechas, tupias, serras, bobinas.

Os produtos têm de ser utilizados em condições normais e para fins não comerciais. As ferramentas que forem utilizadas para lixar estuque são excluídas da garantia.

Os produtos devolvidos têm de estar completos (por exemplo baterias, acessórios, etc.).

Duração da garantia

A garantia da Mc Kenzie é válida por um período de três anos, a partir da data de aquisição do produto, o que tem de ser comprovado mediante apresentação do talão de compra ou da fatura emitida pelo revendedor.

Procedimento do serviço pós-venda para a gama de produtos Mc Kenzie

Produtos com garantia válida

Se o cliente detetar um defeito numa ferramenta elétrica portátil da gama de produtos da Mc Kenzie e se tiver adquirido esta ferramenta há menos de três anos, pode usufruir do direito à garantia.

O produto tem de ser entregue na loja, juntamente com o talão de compra.

As peças sobressalentes consideradas impreterivelmente necessárias, para as quais não são necessários quaisquer trabalhos técnicos, estão disponíveis por um período de cinco anos.

EH 03/2020 (01)
