MANUAL DE UTILIZADOR HM216MK McKenzie

Explicação dos símbolos no aparelho

	Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento!
	Use óculos de proteção!
	Use proteção auditiva!
	Use uma proteção respiratória, em caso de formação de pó!
	Atenção! perigo de ferimentos! Não pegue na lâmina de serra em funcionamento!
	Atenção! radiação laser
	Classe de proteção II (isolamento duplo)
	O produto cumpre as diretivas europeias em vigor.

Conteúdo:

1. Introdução .... 51
2. Descrição do aparelho (fig. 1-22)....51
3. Âmbito de fornecimento 52
4. Utilização correta 52
5. Indicações de segurança 52
6. Dados técnicos....57
7. Antes da colocação em funcionamento 57
8. Montagem e operação 58
9. Transporte 61
10. Manutenção....61
11. Armazenamento....61
12. Ligação elétrica 62
13. Eliminação e reciclagem 62
14. Resolução de problemas.... 64

Página:

1. Introdução

Fabricante:

75015 Paris - França

Estimado cliente,

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota:

De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• manuseio incorreto,
• não cumprimento do manual de instruções,
• reparações efetuadas por técnicos terceiros não autorizados,
• montagem e substituição de peças sobresselentes que não sejam de origem,
• utilização incorreta,
• Falhas da instalação elétrica em caso de incumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE0113.

Tenha em atenção:

Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.

Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.

O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.

Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos.

Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.

Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.

Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.

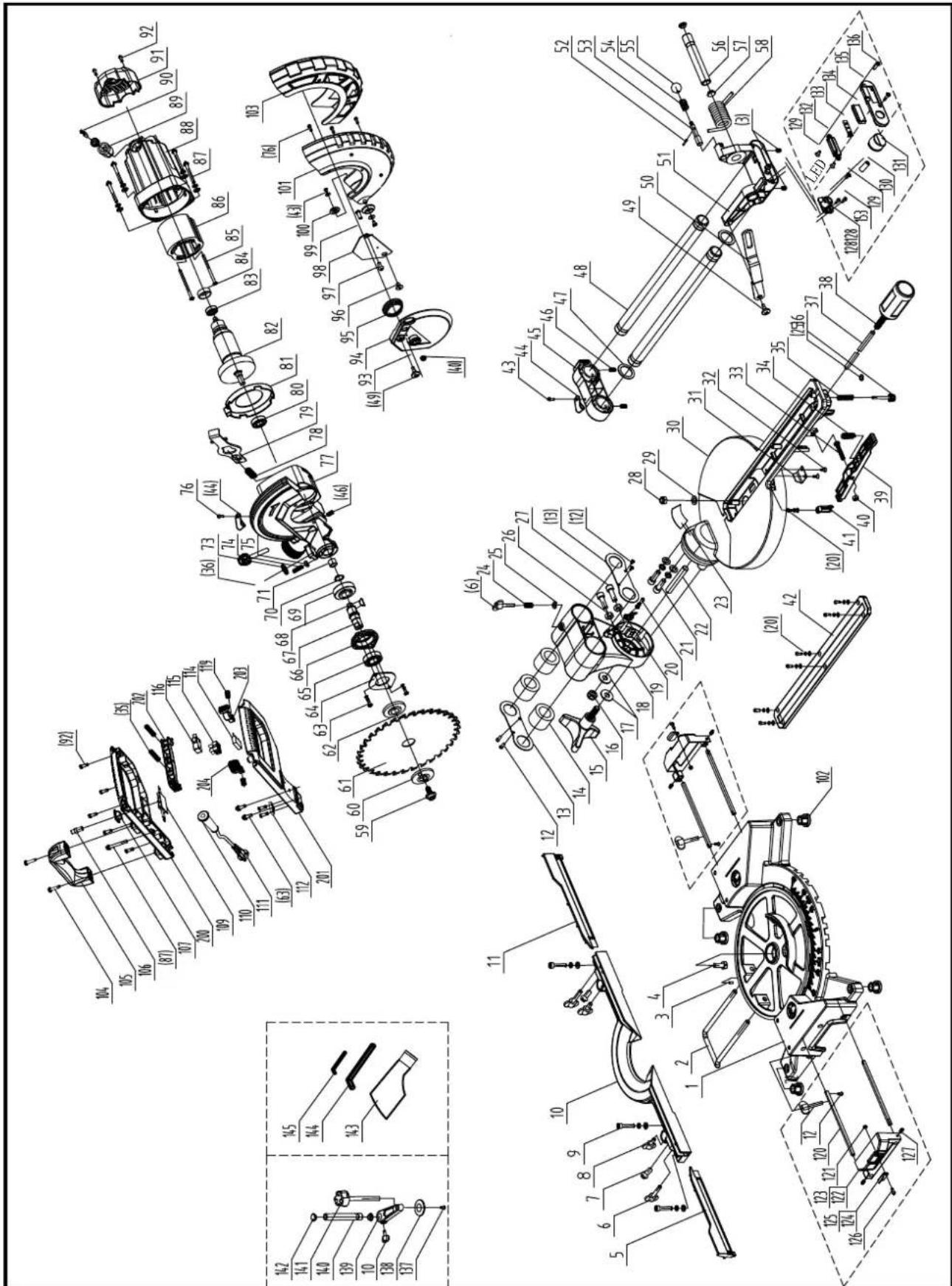

2. Descrição do aparelho (fig. 1-22)

1. Pega
2. Interruptor para ligar/desligar
3. Interruptor de bloqueio
4. Cabeçote da máquina
5. Proteção amovível da lâmina de serra
6. Lâmina de serra
7. Dispositivo de fixação
8. Base de peça
9. Parafuso de travamento para o apoio de peça
10. Inserto da mesa
11. Pega/Parafuso de travamento para a mesa rotativa
12. Ponteiro
13. Escala
14. Mesa rotativa
15. Mesa de serrar fixo
16. Carril de batente
    16a. Carril de batente deslocável
    16b. Parafuso de travamento
17. Saco de captação de aparas
18. Escala
19. Ponteiro
20. Parafuso de travamento para a guia de tração
21. Guia de tração
22. Parafuso de travamento
23. Cavilha de segurança
24. Parafuso para limitação de profundidade de corte
25. Batente para limitação de profundidade de corte
26. Parafuso de ajuste (90°)
27. Parafuso de ajuste (45°)
28. Parafuso flangeado
29. Flange exterior
30. Bloqueio de veio de serra
31. Flange interior
32. Laser
33. Interruptor de ligar/desligar Laser
34. Aro de guia
35. Alavanca da posição de engate
36. Proteção contra tombo
    A.) Esquadro de encosto de 90° (não incluído no âmbito de fornecimento)
    B.) Esquadro de encosto de 45º (não incluído no âmbito de fornecimento)
    C.) Chave sextavada interior, 6 mm
    D.) Chave sextavada interior, 3 mm
    E.) Parafuso Phillips (laser)

3. Âmbito de fornecimento

• Serra de esquadria, de traçar e angular
• 1 dispositivo de fixação (7) (pré-montado)
• 2 x bases de peça (8) (pré-montado)
• Saco de captação de aparas (17)
• Chave sextavada interior de 6 mm (C)
• Chave sextavada interior de 3 mm (D)
• Lâmina de serra
• Lame de scie
• Manual de operação

4. Utilização correta

A serra de esquadria e de traçar serve para o corte em esquadria de madeiras e plásticos, de acordo com o tamanho da máquina. A serra não é adequada para o corte de lenha.

Aviso! Não utilize o aparelho para cortar outros materiais para além dos descritos no manual de instruções.

Aviso! A lâmina de serra fornecida serve exclusivamente para serrar madeira! Não o utilize para serrar lenha!

A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.

Só devem ser utilizadas lâminas de serra adequadas à máquina. Não é permitida a utilização de discos de corte de qualquer tipo.

Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser instruídas relativamente aos perigos possível.

Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.

Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.

Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.

Mesmo que a máquina seja corretamente utilizada, não é possível excluir totalmente determinados riscos residuais. Consoante a construção e montagem da máquina, poderão surgir os seguintes pontos:

• Contacto com a lâmina de serra na área de serragem desprotegida.
• Pegar na lâmina de serra em funcionamento (ferimento de corte).

• Ressalto de peças de trabalho e de partes de peças de trabalho.

• Quebras da lâmina de serra.

• Ejeção de peças de carboneto metálico com defeito da lâmina de serra.
• Danos auditivos em caso de não utilização da proteção dos ouvidos necessária.
• Emissões nocivas à saúde de pós de madeira em caso de utilização em espaços fechados.

Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

5. Indicações de segurança

Indicações de segurança gerais para ferramentas elétricas

AVISO! leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica. O incumprimento das indicações de segurança e instruções poderá causar choques elétricos, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instruções para uso futuro.

O termo “ferramenta elétrica” utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de alimentação) e a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).

Segurança no posto de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada.
Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.
b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras.
As ferramentas elétricas geram faíscas, que podem inflamar a poeira ou os vapores.
c) Mantenha as crianças e outras pessoas afastadas enquanto usa a ferramenta elétrica.
Em caso de distração, pode perder o controlo da ferramenta elétrica.

Segurança elétrica

a) A ficha de ligação da ferramenta elétrica tem de caber na tomada.

A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha de adaptador em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.

b) Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra.

c) Mantenha as ferramentas elétricas afastadas de chuva e humidade.

A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico.

d) Não use o cabo para transportar, desligar ou desconectar a ferramenta elétrica da tomada.

Mantenha o cabo afastado de calor, óleo, bordas afiadas ou partes móveis do aparelho. Cabos danificados ou enrolados aumentam o risco de um choque elétrico.

e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas cabos de prolongamento que também sejam adequados para utilização no exterior.

A utilização de um cabo de extensão adequado para a área exterior diminui o risco de um choque elétrico.

f) Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um dis-juntor diferencial.

A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.

Segurança das pessoas

a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica.

Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar lesões graves.

b) Utilize sempre equipamentos de proteção pessoal e óculos de proteção.

A utilização de equipamentos de proteção pessoal, como máscara anti poeira, calçado de segurança antiderrapante, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.

c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conectar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente.

d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica.

Uma ferramenta ou chave que se encontre numa parte rotativa do aparelho pode causar ferimentos.

e) Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e que mantém o equilíbrio em todos os momentos. Assim, controla melhor a ferramenta elétrica em situações inesperadas.

f) Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo, a roupa e as luvas afastados das peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por peças móveis.

g) Se puderem ser montados equipamentos de aspiração e recolha de poeiras, certifique-se de que estes estão ligados e são usados corretamente.

A utilização de uma aspiração de pó pode reduzir riscos devido a pó.

h) Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.

Utilização e manuseio da ferramenta elétrica

a) Não sobrecarregue o aparelho.

Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e de forma mais segura na gama de desempenho especificada.

b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.

c) Desconete a ficha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica.

Esta medida de precaução impede o arranque involuntário da ferramenta elétrica.

d) Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças.

Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

e) Realize a manutenção das ferramentas elétricas das ferramentas de colocação com cuidado.

Verifique se as peças móveis funcionam na perfeição e não ficam presas, se as peças estão danificadas ou partidas de forma a prejudicar a função da ferramenta elétrica. Mande reparar peças danificadas antes da utilização da ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com a manutenção mal realizada.

f) Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.

g) Utilize ferramentas elétricas, acessórios, ferramentas de ajuste, etc. de acordo com estas instruções.

Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas.

h) Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e superfícies de pegar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.

Assistência

a) A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida.

Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

Indicações de segurança para serras de corte de esquadria

a) Serras de corte de esquadria estão previsto para o corte de madeira e produtos semelhan- tes à madeira e não podem ser usadas para a corte de materiais ferrosos como, por ex., barras, hastes, parafusos, etc. Poeiras abrasi- vas provocam o bloqueio de peças móveis como, por ex., da cobertura de proteção inferior. Faíscas de corte queimam a cobertura de proteção infe- rior, a placa de inserto e outras peças de plástico.

b) Desde que possível, fixe a peça de trabalho com sargentos. Se segura a peça de trabalho manualmente, tem de manter a sua mão sempre afastada, no mínimo, 100 mm de cada lado da lâmina de serra. Não utilize a serra para o corte de peças demasiado pequenas para fixá-las ou segurá-las com a mão. Se a sua mão for demasiado perto da lâmina de serra, existe um maior risco de lesões devido ao contato com a lâmina de serra.

c) A peça de trabalho tem de estar imóvel e tem de estar fixada ou empurrada contra o batente ou contra a mesa. Nunca empurre a peça contra a lâmina de serra e nunca corte-a de "mãos-livres". Peças de trabalho soltas ou em movimento podem ser projetadas a alta velocidade e provocar lesões.

d) Empurra a serra, passando pela peça de trabalho. Evite puxar a serra, passando pela peça de trabalho. Para efetuar um corte, levante o cabeçote da serra e puxe-o por cima da peça de trabalho, sem cortar. Em seguida, ligue o motor, vire o cabeçote da serra para baixo e empurre a serra, passando pela peça de trabalho. Em caso de um corte puxando a serra, existe o perigo que a lâmina de serra suba em relação à peça de trabalho, sendo a unidade da lâmina de serra projetada fortemente contra o operador.

e) Nunca coloque a mão sobre a linha de corte prevista, nem à frente, nem atrás da lâmina de serra. Apoiar a peça de trabalho com as “mãos cruzadas, ou seja, segurar a peça de trabalho ao lado direito com a mão esquerda, ou vice-versa, é muito perigoso.

f) Com a lâmina de serra em rotação, nunca meta a mão atrás do batente. Mantenha sempre a distância de segurança de 100 mm entre a mão e a lâmina de serra em rotação (isto é válido para ambos os lados da lâmina de serra, por ex., ao remover desperdícios de madeira). Pode não ser discernível que a sua mão esteja muito perto da lâmina de serra, e pode ficar ferido com gravidade.

g) Verifique a peça de trabalho antes do corte. Se a peça de trabalho estiver curvado ou deformado, fixe a peça com o lado curvado virado para fora relativo ao batente. Certifique-se sempre de que, ao longo da linha de corte não haja nenhuma fenda entre a peça de trabalho, o batente e a mesa. Peças de trabalho curvados ou deformados podem torcer-se ou deslocar-se e provocar que a lâmina de serra em rotação emperre durante o corte. A peça de trabalho nunca deve ter pregos ou corpos estranhos.
h) Utilize a serra apenas se a mesa estiver de- sobstruída de ferramentas, desperdicios de madeira, etc.; apenas a peça de trabalho pode estar acima da mesa. Pequenos resíduos, pe- ças de madeira soltos ou outros objetos que en- tram em contato com a lâmina em rotação podem ser projetadas a alta velocidade.
i) Corte sempre uma única peça de trabalho. Peças de trabalho empilhadas não podem ser devidamente fixadas ou seguradas e, durante o corte, podem deslizar ou provocar que a lâmina emperra.
j) Certifique-se antes da utilização, que a serra de corte de esquadria se encontre numa base plana e resistente. Uma superfície de trabalho plana e resistente reduz o perigo que a serra de corte de esquadria entra em instabilidade.
k) Planeie os seu trabalho. Ao reajustar a inclinação da lâmina de serra ou do ângulo da esquadria, tenho a cuidado que o batente ajustável esteja ajustado corretamente, apoiando a peça, sem entrar em contato direto com a lâmina de serra ou a cobertura de proteção. Sem ligar a máquina e sem peça de trabalho acima da mesa tem de ser simulada uma movimentação completa do corte da lâmina de serra, para assegurar que não ocorrerão obstruções, nem o perigo do corte para dentro do batente.
I) No caso de peças de trabalho mais largas ou mais compridas do que o lado superior da mesa, assegure apoios adequados, por ex., através de extensões da mesa ou cavaletes. Peças de trabalho mais largas ou mais compridas do a mesa da serra de corte de esquadria podem tombar se não forem apoiadas seguramente. Se um pedaço de madeira cortado ou a peça de trabalho tomba, pode elevar a cobertura de proteção inferior ou projetado de forma descontrolada pela lâmina em rotação.
m) Nunca recorra a outras pessoas em substituição duma extensão da mesa ou para apoios adicionais. O apoio instável da peça de trabalho pode provocar que a lâmina emperra. A peça de trabalho também pode deslocar-se durante o corte, puxando o operador e o ajudante para dentro da lâmina em rotação.

n) A peça cortada nunca deve ser empurrada contra a lâmina de serra em rotação. Se houver pouco espaço livre, por ex., no caso da utilização de batentes longitudinais, a peça cortada pode ficar emperrada com a lâmina e projetada com força.
o) Utilize sempre um sargento ou um dispositivo adequado para apoiar devidamente materiais redondos como, por exemplo, barras ou tubos. As barras tendem de rolar durante o corte, o que pode provocar que a lâmina fica “preso”, podendo a peça de trabalho e a sua mão puxado para dentro da lâmina.
p) Deixe que a lâmina alcance primeiro o número de rotações máxima, antes de cortar a peça de trabalho. Isto reduz o risco que a peça de trabalho seja projetada.
q) Se a peça de trabalho for emperrada ou se a lâmina bloquear, desliga a serra de corte de esquadria. Espere até que todos os componentes móveis estiverem imobilizados, desconecte a ficha de rede e/ou remova a bateria. Em seguida, remova o material emperrado. Se, no caso de um tal bloqueio, continuar a serrar, pode ocorrer a perda do controlo ou danificações da serra de corte de esquadria.
r) Após concluído o corte, solte o interruptor, mantenha o cabeçote da serra em baixo e aguarde a imobilização da lâmina, antes de remover a peça cortada. É muito perigoso colocar a mão perto da lâmina a parar.
s) Segure a pega muito bem se estiver a efetuar um corte incompleto ou ao soltar o interruptor, antes de que o cabeçote da serra tenha atingido a sua posição inferior. Devido ao efeito de travagem da serra, o cabeçote da serra pode ser puxado repentinamente para baixo, o que representa um risco de lesões.

Indicações de segurança para o manuseio de lâminas de serra

1 Não utilize lâminas de serra danificadas ou deformadas.
2 Não utilize lâminas de serra com fissuras. Rejeite lâminas de serra com fissuras. Não é permitida uma reparação.
3 Não utilize lâminas de serra fabricadas em aço rápido.
4 Controle o estado das lâminas de serra, antes de utilizar a serra de corte ou de tração.
5 Utilize apenas lâminas de serra que sejam adequadas ao material a ser cortado.
6 Utilize apenas as lâminas de serra especificadas pelo fabricante. Se forem destinadas a trabalhar madeira ou materiais semelhantes, as lâminas de serra têm de cumprir a EN 847-1.

7 Não utilize lâminas de serra feitas em aço rápido de alta liga (HSS).

8 Utilize apenas lâminas de serra cuja velocidade máxima permitida não seja inferior à velocidade máxima do fuso da serra de esquadria e de traçar e que sejam adequadas ao material a ser cortado.

9 Observe o sentido de rotação da lâmina de serra.

10 Utilize apenas lâminas de serra quando dominar o manuseamento.

11 Observe a velocidade máxima. A rotação máxima indicada na lâmina de serra não deve ser ultrapassada. Se indicado, cumpra a gama de velocidade.

12 Remova impurezas, massa lubrificante, óleo e água das superfícies de fixação.

13 Não utilize buchas ou anéis redutores soltos para reduzir orifícios nas lâminas de serra.

14 Certifique-se de que os anéis redutores fixados para a fixação da lâmina de serra têm o mesmo diâmetro e pelo menos 1/3 do diâmetro de corte.

15 Garanta que os anéis redutores fixados estão paralelos uns aos outros.

16 Manuseie as lâminas de serra com cuidado. Guarde-as de preferência dentro da embalagem original ou em recipientes especiais. Use luvas de proteção para aumentar a aderência e para reduzir ainda mais o risco de ferimentos.

17 Antes da utilização das lâminas de serra garanta que todos os dispositivos de proteção estão devidamente fixados.

18 Antes da utilização, assegure-se de que a lâmina de serra por si utilizada cumpre os requisitos técnicos desta serra de esquadria e de traçar e que está devidamente fixada.

19 Utilize a lâmina de serra fornecida apenas para serragem de madeira, nunca para o corte de metais.

20 Utilize apenas lâminas de serra com um diâmetro conforme as indicações na serra.

21 Utilize apoios de peça de trabalho adicionais, desde que necessário para a estabilidade da peça de trabalho.

22 As extensões do apoio da peça de trabalho têm de ser sempre fixadas e utilizados nos trabalhos.

23 Nunca substitua um inserto de mesa gasto!

24 Evite a sobreaquecimento dos dentes da serra.

25 Ao serrar materiais sintéticos, evite que o material funda.

Para o efeito, utilize as lâminas de serra corretas. Substitua atempadamente lâminas de serra danificadas ou gastas.

Se a lâmina de serra sobreaquece, pare a máquina. Deixe a lâmina de serra arrefecer primeiro, antes de trabalhar de novo com o aparelho.

Atenção: radiação laserlaser Não olhar diretamente para o raio Classe laser 2

Proteja-se a si e ao meio ambiente praticando medidas de precaução contra riscos de acidentes!

• Não olhe diretamente para o raio laser com os olhos desprotegidos.
• Nunca olhe diretamente para a trajetória do raio.
• Nunca aponte o raio laser para superfícies refletoras nem para pessoas ou animais. Até um raio laser com uma potência reduzida pode causar danos nos olhos.
• Cuidado - se forem executados outros procedimentos que não os aqui descritos, tal poderá levar a uma exposição perigosa à radiação.

- Nunca abra o módulo laser. Poderia ocorrer uma exposição inesperada à radiação.

- Se o aparelho não for utilizado durante um período prolongado, deve-se retirar as baterias.

- O laser não deve ser substituído por um laser de outro tipo.

- As reparações no laser só devem ser executadas pelo fabricante do laser ou por um representante autorizado.

Riscos residuais

A ferramenta elétrica foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante os trabalhos.

- Risco para a saúde advindo da eletricidade em caso de utilização incorreta de cabos elétricos.

- Para além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.

- Os riscos residuais podem ser minimizados, se forem seguidas as "Notas importantes", a "Utilização correta" e as instruções de operação na sua generalidade.

- Não sobrecarregue a máquina desnecessariamente: uma pressão exagerada ao serrar danifica rapidamente a lâmina de serra, o que leva a uma redução do rendimento da máquina relativamente ao processamento e à precisão de corte.

- Ao cortar plástico, utilize sempre os grampos: as peças a serem serradas devem ser sempre fixadas entre os grampos.

- Evite colocações em funcionamento acidentais da máquina: ao inserir a ficha na tomada, nunca prima o botão Iniciar.

- Utilize a ferramenta recomendada neste manual. Obterá assim rendimentos ótimos da sua máquina.

• Mantenha as suas mãos longe da área de trabalho, se a máquina estiver em funcionamento.
• Antes de efetuar trabalhos de configuração ou de manutenção, solte o botão Iniciar e remova a ficha da tomada.

6. Dados técnicos

Motor de corrente alternada.....220 - 240 V\~ 50Hz

Potência nominal S1 1700 Watt

Modo de operação ....S6 25%* 2000W

Rotação de ralenti n_0 .....4700 min ^-1

Lâmina de serra de carboneto ∅ 216 x ∅ 30 x 2,8 mm

largura máxima dos dentes da lâmina de serra.3 mm

Ângulo de rotação ....-45° / 0°/ +45°

Corte em ângulo....0° a 45° para a esquerda

Largura da serra a 90°....340 x 65 mm

Largura da serra a 45°....240 x 65 mm

Largura da serra a 2 x 45°

(corte angular duplo)....240 x 38 mm

Classe de proteção .....II/ ☐

Comprimento de onda do laser....650 nm

Potência do laser.... < 1 mW

* Modo de funcionamento S6, funcionamento periódico ininterrupto. O funcionamento é composto de um tempo de arranque, de um tempo com uma carga constante e de um tempo de desaceleração. A duração do ciclo é de 10 min, a duração de ligação relativa representa 25% da duração do ciclo.

A peça deve ter uma altura mínima de 3 mm e uma largura mínima de 10 mm. Certifique-se de que a peça é sempre fixada com o dispositivo e fixação.

Ruído

Os valores de ruído foram determinados de acordo com a norma EN 62841.

Nível de pressão sonora L_pA .....96,5 dB(A)

Incerteza K_pA 3 dB

Nível de potência sonora L_WA ..... 109,5 dB(A)

Incerteza K_WA 3 dB

Usar proteção auditiva.

O ruído pode causar perda de audição.

Os valores de emissão sonora indicados foram medidos de acordo com um processo de teste normalizado e podem ser utilizados para comparar uma ferramenta elétrica com outra.

Os valores de emissão de ruído indicados podem também ser usados para uma primeira estimativa da carga.

Aviso:

• os valores de emissão sonora poderão divergir dos valores indicados durante a utilização da ferramenta elétrica, consoante o tipo e a forma como a ferramenta elétrica é utilizada, especialmente conforme o tipo de peça de trabalho.
• Tente manter a carga o mais reduzida possível. Medidas exemplares para a limitação do tempo de trabalho. Devem ser tidas em conta todas as partes do ciclo de funcionamento (por exemplo, tempos nos quais a ferramenta elétrica está desligada e nos quais está ligada, mas a funcionar sem carga).

7. Antes da colocação em funcionamento

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material de embalamento, assim como as fixações de embalamento/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspezione o aparelho e os acessórios quanto a danos de transporte.
• Guarde a embalagem até ao fim do período de garantia, se possível.

ATENÇÃO

O aparelho e o material de embalamento não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!

• A máquina deve ser instalada numa posição estável. Segure a máquina mediante os orifícios da mesa de serrar fixa (15) com quatro parafusos (não incluídos no âmbito de fornecimento), numa bancada de trabalho, estrutura inferior ou semelhante.
• Estender completamente a proteção contra tombo (36) pré-instalada e fixá-la através da chave Allen (D).
• Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança devem estar instalados corretamente.
• A lâmina de corte deve poder girar livremente.
• Observar a madeira já processada quando a corpos estranhos, como por ex. pregos ou parafusos, etc.
• Antes de ligar/desligar, certifique-se de que a lâmina de serra está montada corretamente e as peças móveis se movem sem problemas.

- Antes de ligar a máquina, verificar se os dados da placa de características correspondem aos dados efetivos da rede.

7.1 Inspeção Dispositivo de segurança Proteção amovível da lâmina de serra (5)

A proteção da lâmina de serra protege contra contatos inadvertidos da lâmina de serra e contra aparas projetadas.

Verificar o funcionamento.

Para o efeito, virar a serra para baixo:

• Ao ser virado para baixo, a proteção da lâmina de serra tem que libertar a lâmina de serra, sem tocar em outros componentes.
• Ao virar a serra para cima, para a posição inicial, a proteção da lâmina de serra tem de tapar automaticamente a lâmina de serra.

8. Montagem e operação

⚠ Atenção!

Monte impreterivelmente o produto por completo antes da colocação em funcionamento!

8.1 Montar a serra de esquadria e de traçar (fig. 1/2/4/5)

• Para ajustar a mesa rotativa (14), soltar a pega (11) em aprox. duas rotações e puxar a alavanca da posição de engate inferior (35) para cima, com o dedo indicador.
• Girar a mesa rotativa (14) e o ponteiro (12) para o ângulo desejado da escala (13) e fixar com a pega (11).
• A pressão ligeira para baixo do cabeçote da máquina (4) e a remoção simultânea da cavilha de segurança (23) para fora do suporte do motor faz com que a serra seja desbloqueada da posição inferior.
• Rode o cabeçote da máquina (4) para cima.
• Os dispositivos de fixação (7) podem ser fixados em ambos os lados da mesa de serrar fixa (15). Insira os tensores (7) nos orifícios previstos para o efeito na parte traseira do carril de batente (16) e fixe-os através dos parafusos de manípulo em estrela (7a).
  No caso de corte de esquadria 0°-45°, o dispositivo de fixação (7) tem de ser montado apenas em um único lado (à direita) (veja a figura 11-12).
• O cabeçote da máquina (4) pode ser inclinado para a esquerda para o máx. de 45°, soltando-se o parafuso de travamento (22).
• Durante o trabalho, as bases de peça (8) devem ser sempre fixadas e utilizadas. Ajuste o alcance pretendido, soltando o parafusos de fixação (9). De seguida, volte a apertar o parafuso de fixação (9).

8.2 Ajuste de precisão do batente para corte em esquadria 90° (Fig. 1/2/5/6)

• Esquadro de encosto não incluído no âmbito de fornecimento.
• Baixe o cabeçote da máquina (4) e fixe com a cavilha de segurança (23).
• Solte o parafuso de travamento (22).
• Coloque o esquadro de encosto (A) entre a lâmina de serra (6) e a mesa rotativa (14).
• Solte a porca de fixação (26a).
• Ajuste o parafuso de ajuste (26) até que o ângulo entre a lâmina de serra (6) e a mesa rotativa (14) seja de 90°.
• Aperte de novo a porca de bloqueio (26a).
• A seguir, verifique a posição do indicador do ângulo. Caso necessário, solte o ponteiro (19) com a chave de fendas Phillips, coloque na posição de 0° da escala (18) e volte a apertar o parafuso de retenção.

8.3 Corte em esquadria a 90° e mesa rotativa a 0° (fig. 1/2/7)

Em caso de larguras de corte de até aprox. 100 mm, pode-se fixar a função de traçar da serra na posição traseira com o parafuso de travamento (20). Nesta posição, pode-se operar a máquina no modo de esquadria. Se a largura de corte for superior a 100 mm, deve-se certificar de que o parafuso de travamento (20) está solto e que o cabeçote da máquina (4) está móvel.

Atenção! Para cortes em esquadria a 90°, os carris de batente deslocáveis (16a) devem ser fixados na posição interior.

• Abra os parafusos de travamento (16b) dos carris de batente deslocáveis (16a) e desloque os carris de batente deslocáveis (16a) para o interior.
• Os carris de batente deslocáveis (16a) devem ser fixados a uma distância da posição mais interior que faça com que a distância entre os carris de batente (16a) e a lâmina de serra (6) seja, no máximo, de 8 mm.
• Antes do corte, certifique-se de que uma colisão entre os carris de batente (16a) e a lâmina de serra (6) não seja possível.
• Volte a apertar os parafusos de travamento (16b).
• Coloque o cabeçote da máquina (4) na posição superior.
• Empurre o cabeçote da máquina (4) para trás com a pega (1) e fixe-o eventualmente nessa posição (consoante a largura de corte).
• Coloque a madeira a ser cortada no carril de batente (16) e na mesa rotativa (14).

• Fixe o material com os dispositivos de fixação (7) na mesa de serrar fixa (15), para evitar um deslocamento durante o processo de corte.

• Desbloquear o interruptor de bloqueio (3) e premir o interruptor de ligar/desligar (2) para ligar o motor.

• Em caso de guia de tração fixada (21):

Desloque o cabeçote da máquina (4) para baixo com a pega (1) de modo uniforme e com uma pressão ligeira, até que a lâmina de serra (6) tenha cortado completamente a peça.

- Em caso de guia de tração não fixada (21):

puxe o cabeçote da máquina (4) totalmente para a frente. Baixe a pega (1) totalmente para baixo de modo uniforme e com uma pressão ligeira. Empurre agora o cabeçote da máquina (4) totalmente para trás de modo lento e uniforme, até que a lâmina de serra (6) tenha cortado completamente a peça.

- Terminado o processo de corte, volte a colocar o cabeçote da máquina na posição de repouso superior e solte o interruptor para ligar/desligar (2).

Atenção! A mola de retorno faz com que a máquina se desloque rápida e automaticamente para cima. Não largue a pega (1) após o fim do corte e desloque o cabeçote da máquina lentamente para cima e com uma ligeira contrapressão.

8.4 Corteemesquadriaa90°emesarotativaa0°-45° (Fig. 1/7/8)

Com a serra de esquadria e de traçar é possível realizar cortes oblíquos para a esquerda e para a direita de 0° - 45°.

Atenção! Para cortes em esquadria a 90°, os carris de batente deslocáveis (16a) devem ser fixados na posição interior.

• Abra o parafuso de travamento (16b) dos carris de batente deslocáveis (16a) e desloque os carris de batente deslocáveis (16a) para o interior.
• Os carris de batente deslocáveis (16a) devem ser fixados a uma distância da posição mais interior que faça com que a distância entre os carris de batente (16a) e a lâmina de serra (6) seja, no mínimo, de 8 mm.
• Antes do corte, certifique-se de que uma colisão entre os carris de batente (16a) e a lâmina de serra (6) não seja possível.
• Volte a apertar o parafuso de travamento (16b).
• Solte a pega (11), se a mesma estiver apertada, puxe a alavanca da posição de engate (35) com o dedo indicador para cima e ajuste o ângulo desejado na mesa rotativa (14) através da pega (11).
• O ponteiro (12) na mesa rotativa deve corresponder à medida do ângulo pretendida da escala (13) na mesa de serrar fixa (15).
• Volte a apertar a pega (11) para fixar a mesa rotativa (14).
• Execute o corte de acordo com o ponto 8.3.

8.5 Ajuste de precisão do batente para corte em ângulo 45° (Fig. 1/2/5/9/10)

• Esquadro de encosto não incluído no âmbito de fornecimento.
• Baixe o cabeçote da máquina (4) e fixe com a cavilha de segurança (23).
• Fixe a mesa rotativa (14) na posição de 0°.

Atenção! Para cortes em ângulo (cabeça de serra inclinada), os carris de batente deslocáveis (16a) devem ser fixados na posição exterior (lado esquerdo).

• Abra o parafuso de travamento (16b) dos carris de batente deslocáveis (16a) e deslize os carris de batente deslocáveis (16a) para fora.
• Os carris de batente deslocáveis (16a) devem ser fixados a uma distância da posição mais interior que faça com que a distância entre os carris de batente (16a) e a lâmina de serra (6) seja, no mínimo, de 8 mm.
• Os carris de batente deslocáveis (16a) devem encontrar-se na posição interior (lado direito).
• Antes do corte, certifique-se de que uma colisão entre os carris de batente (16a) e a lâmina de serra (6) não seja possível.
• Solte o parafuso de travamento (22) e incline o cabeçote da máquina (4) para a esquerda com a pega (1), para 45°.
• Coloque o esquadro de encosto de 45° (b) entre a lâmina de serra (6) e a mesa rotativa (14).
• Solte a porca de bloqueio (27a) e ajuste o parafuso de ajuste (27) até o ângulo entre a lâmina de serra (6) e a mesa rotativa (14) ser exatamente de 45°.
• Aperte de novo a porca de bloqueio (27a).
• A seguir, verifique a posição do indicador do ângulo. Caso necessário, solte o ponteiro (19) com a chave de fendas Phillips, coloque na posição de 45° da escala (18) e volte a apertar o parafuso de retenção.

8.6 Corte em ângulo a 0° - 45° e mesa rotativa a 0° (Fig. 1/2/11)

A serra de esquadria e de traçar permite a execução de cortes em ângulo para a esquerda de 0° - 45° relativamente à superfície de trabalho.

Atenção! Para cortes em ângulo (cabeça de serra inclinada), os carris de batente deslocáveis (16a) devem ser fixados na posição exterior (lado esquerdo).

• Abra o parafuso de travamento (16b) dos carris de batente deslocáveis (16a) e deslize os carris de batente deslocáveis (16a) para fora.
• Os carris de batente deslocáveis (16a) devem ser fixados a uma distância da posição mais interior que faça com que a distância entre os carris de batente (16a) e a lâmina de serra (6) seja, no mínimo, de 8 mm.

• Os carris de batente deslocáveis (16a) devem encontrar-se na posição interior (lado direito).

• Antes do corte, certifique-se de que uma colisão entre os carris de batente (16a) e a lâmina de serra (6) não seja possível.

• Volte a apertar o parafuso de travamento (16b).
• Coloque o cabeçote da máquina (4) na posição superior.
• Fixe a mesa rotativa (14) na posição de 0°.
• Solte o parafuso de travamento (22) e incline o cabeçote da máquina (4) para a esquerda com a pega (1), até que o ponteiro (19) indique a medida do ângulo desejada na escala (18).
• Volte a apertar o parafuso de travamento (22).
• Execute o corte de acordo com o ponto 8.3.

8.7 Corte em ângulo a 0° - 45° e mesa rotativa a 0° - 45° (fig. 2/4/12)

Com a serra de esquadria e de traçar é possível realizar cortes em ângulo para a esquerda de 0°-45° relativamente à superfície de trabalho e simultaneamente de 0°-45° em relação ao carril de batente (corte angular duplo).

Atenção! Para cortes em ângulo (cabeça de serra inclinada), os carris de batente deslocáveis (16a) devem ser fixados na posição exterior (lado esquerdo).

- Abra o parafuso de travamento (16b) dos carris de batente deslocáveis (16a) e deslize os carris de batente deslocáveis (16a) para fora.

- Os carris de batente deslocáveis (16a) devem ser fixados a uma distância da posição mais interior que faça com que a distância entre os carris de batente (16a) e a lâmina de serra (6) seja, no mínimo, de 8 mm.

- Antes do corte, certifique-se de que uma colisão entre os carris de batente (16a) e a lâmina de serra (6) não seja possível.

- Volte a apertar o parafuso de travamento (16b).

- Coloque o cabeçote da máquina (4) na posição superior.

- Solte a mesa rotativa (14) através do afrouxamento da pega (11).

- Ajuste a mesa rotativa (14) para o ângulo desejado com a pega (11) (para tal, consulte igualmente o ponto 8.4).

- Voltar a apertar a pega (11) para fixar a mesa rotativa.

- Solte o parafuso de travamento (22).

- Incline o cabeçote da máquina (4) para a esquerda para a medida do ângulo desejada com a pega (1) (para tal, consulte igualmente o ponto 8.6).

- Volte a apertar o parafuso de travamento (22).

- Execute o corte de acordo com o ponto 8.3.

8.8 Limitação da profundidade de corte (fig. 3/13)

• A profundidade de corte pode ser ajustada continuamente com o parafuso (24). Para tal, solte a porca serrilhada no parafuso (24a). Ajuste a profundidade de corte desejada aparafusando ou desaparafusando o parafuso (24). De seguida, volte a apertar a porca serrilhada (24a) no parafuso (24).
• Verifique a configuração com um corte preparatório.

8.9 Saco de captação de aparas (fig. 1/22)

A serra está equipada com um saco de captação de aparas (17).

Comprima as abas do anel metálico do saco de poeira e coloque-o na abertura de descarga na área do motor.

O saco de captação de aparas (17) pode ser esvaziado através do fecho de correr na parte inferior.

Ligação a uma aspiração de pó externa

• Ligue a mangueira de sucção à aspiração de pó.
• A aspiração de pó deve ser apropriada para o material a processar.
• Para aspirar pós particularmente nocivos para a saúde ou cancerígenos, utilize um dispositivo de aspiração especial.

8.10 Substituição da lâmina de serra (fig. 1/2/14-17)

Retirar a ficha de rede da tomada!

Atenção!

Use luvas de proteção ao substituir a lâmina de serral perigo de ferimentos!

• Gire o cabeçote da máquina (4) para cima e fixe com a cavilha de segurança (23).
• Solte o parafuso de fixação (5a) da cobertura com uma chave de fenda Phillips. INDICAÇÃO DE AVISO! Não desenrosque o parafuso completamente.

- Vire a proteção da lâmina de serra (5) para cima até que a proteção da lâmina de serra (5) se encontre por cima do parafuso flangeado (28).

- Com uma mão, coloque a chave sextavada interior (C) no parafuso flangeado (28).

- Segure a chave sextavada interior (C) e feche lentamente a proteção da lâmina de serra (5) até que ela esteja em contacto com a chave sextavada interior (C).

- Pressione com firmeza o bloqueio do veio da serra (30) e gire lentamente o parafuso flangeado (28) no sentido dos ponteiros do relógio. O bloqueio do veio da serra (30) engata no máximo após uma revolução.

- Solte agora o parafuso flangeado (28) no sentido dos ponteiros do relógio com um pouco de mais força.

• Desenrosque totalmente o parafuso flangeado (28) e retire o flange exterior (29).
• Retire a lâmina de serra (6) do flange interior (31) e puxe-a para fora por baixo.
• Limpe cuidadosamente o parafuso flangeado (28), o flange exterior (29) e o flange interior (32).
• Monte a lâmina de serra (6) nova na sequência inversa e fixe-a.
• Atenção! A inclinação dos dentes, ou seja, o sentido de rotação da lâmina de serra (6) tem de coincidir com o sentido da seta na caixa.
• Antes de voltar a trabalhar, verifique a funcionalidade dos dispositivos de proteção.
• Atenção! Após cada substituição da lâmina de serra, verifique se a lâmina de serra (6) se desloca livremente no inserto da mesa (10) na posição vertical e inclinada em 45°.
• Atenção! A substituição e alinhamento da lâmina de serra (6) devem ser corretamente executados.

8.11 Operação do laser (fig. 18)

Ligar:

Prima o interruptor para ligar/desligar Laser (33) uma vez. É projetado um raio laser sobre a peça de trabalho a processar que indica a condução de corte exata.

Desligar:

Prima o interruptor para ligar/desligar Laser (33) uma vez.

8.12 Ajuste do laser (fig. 19-20)

Se o laser (32) deixar de indicar a linha de corte correta, é possível ajusta-lo. Para o efeito, desaparafuse os parafusos (32b) e retire a cobertura dianteira (32a). Solte os parafusos Phillips (E) e ajuste o laser mediante o deslocamento lateral até que o raio laser atinja os dentes da lâmina de serra (6).

Após ter ajustado e fixado o laser, monte a cobertura dianteira e aperte para o efeito manualmente ambos os parafusos (32b).

9. Transporte

• Apertar a pega (11) para bloquear a mesa rotativa (14).
• Pressione o cabeçote da máquina (4) para baixo e fixe-o com a cavilha de segurança (23). A serra está agora trancada na posição inferior.
• Fixe a função de traçar da serra na posição traseira com o parafuso de travamento para a guia de tração (20).
• Transporte a máquina pela mesa de serrar fixa (15).
• Para a montagem renovada da máquina, proceda tal como descrito no capítulo 7.

10. Manutenção

⚠ Aviso! Antes de qualquer configuração, tarefa de manutenção ou de conservação, deverá retirar-se a ficha de rede da tomada!

Medidas gerais de manutenção

De vez em quando, remova as aparas e o pó da máquina com um pano. Oleie mensalmente as peças rotativas, para prolongar a vida útil da ferramenta. Não oleie o motor.

Não utilize qualquer substância corrosiva para a limpeza do plástico.

Limpeza do dispositivo de segurança Proteção amovível da lâmina de serra (5)

Antes de cada colocação em funcionamento, verifique a proteção da lâmina de serra quanto a impurezas.

Remova aparas de serradura antigas, bem como pedaços de madeira, utilizando um pincel ou uma outra ferramenta adequada.

Substituição do inserto da mesa

Perigo!

- No caso de um inserto da mesa (10) danificado existe o perigo que pequenos objetos ficam presos entre o inserto da mesa e a lâmina de serra, bloqueando a lâmina de serra. Substitua imediatamente um inserto de mesa danificado!

1. Desenroscar os parafusos do inserto da mesa. Se necessário, girar a mesa rotativa e inclinar o cabeçote da serra, para poder chegar aos para-fusos.
2. Remova o inserto da mesa.
3. Coloque um novo inserto da mesa.
4. Apertar os parafusos do inserto da mesa.

Inspeção das escovas

Verifique as escovas de carvão após as primeiras 50 horas de funcionamento em caso de uma máquina nova ou após a montagem de escovas novas. Após a primeira inspeção, verifique a cada 10 horas de funcionamento.

Se o carbono estiver desgastado em 6 mm de comprimento ou a mola ou o fio do shunt estiverem queimados ou danificados, deve-se substituir ambas as escovas. Se, após a desmontagem, as escovas forem consideradas operacionais, pode voltar a monta-las.

Para a manutenção das escovas de carvão, abra ambos os bloqueios (tal como ilustrado na figura 21) no sentido oposto ao dos ponteiros do relógio. Retire de seguida as escovas de carvão.

Volte a colocar as escovas de carvão na sequência oposta.

Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis.

Peças de desgaste*: escovas de carvão, lâmina de serra, insertos da mesa, sacos de captação de aparas

* Nem sempre incluído no âmbito de fornecimento!

11. Armazenamento

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 °C.

Guarde a ferramenta elétrica apenas na embalagem original.

Tape a ferramenta elétrica para proteção contra pó ou humidade.

Guarde o manual de instruções junto à ferramenta elétrica.

12. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação corresponde às normas VDE e DIN relevantes. A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corresponder a essas normas.

• O produto cumpre os requisitos da norma EN 61000-3-11 e está sujeito a ligação condicional. Tal significa que não é permitida a utilização em qualquer ponto de ligação livremente escolhido.
• Em caso de condições de rede desfavoráveis, o aparelho pode causar flutuações de tensão temporárias.
• O produto deve ser utilizado exclusivamente em pontos de ligação que
  a) não exceda uma impedância permitida "Z" (Zmáx. = 0.382 Ω), ou
  b) possuam uma capacidade de corrente contínua da rede de pelo menos 100 A por fase.
• Enquanto utilizador, deve garantir, se necessário em consulta com a sua empresa de fornecimento de energia, que o seu ponto de ligação onde deseja utilizar o produto cumpre um dos dois requisitos a) ou b) mencionados.

Notas importantes

O motor desliga-se automaticamente em caso de sobrecarga. Após um período de arrefecimento (divergente no tempo), o motor volta a poder ser ligado.

Cabo de ligação elétrica danoso.

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.

As causas para tal poderão ser:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da tomada.
• Fissuras devido à idade do isolamento.

Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.

Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo não está ligado à rede elétrica.

Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação "H05VV-F".

É obrigatória uma impressão da designação do tipo no cabo de ligação.

Motor de corrente alternada:

• A tensão de rede deve ser de 220 - 240 V\~.
• Os cabos de prolongamento de até 25 m de comprimento devem ter uma secção transversal de 1,5 mm quadrados.

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletrotécnico.

Tipo de ligação X

Se o cabo de ligação à rede deste produto for danificado, deve ser substituído por um cabo de ligação especial, que pode ser adquirido junto do fabricante ou do serviço de assistência ao cliente.

Em caso de dúvidas, indique os seguintes dados:

• Tipo de corrente do motor
• Dados da placa de identificação do motor

13. Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são recicláveis. Elimine as embalagens de modo ecológico.

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)

Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
• O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
• O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.
• Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:
• Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)
• Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.
• Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.
• Para se informar acerca de condições de devolução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.
• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.

- Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.

14. Resolução de problemas

Falha Causa possível Resolução
O motor não funciona Motor	, cabo ou ficha com defeito, fusíveis de rede queimados.	Peça a um perito para inspecionar a máquina. Nunca repare o motor por conta própria. Perigo! Inspecione os fusíveis de rede e substitua, se necessário
O motor funciona lentamente e não alcança a velocidade de funcionamento.	Tensão demasiado baixa, enrolamentos danificados, condensador queimado.	Peça à companhia elétrica para inspecionar a tensão. Peça a um perito para inspecionar o motor. Peça a um técnico para substituir o condensador.
O motor emite demasiado ruído.	Enrolamentos danificados, motor com defeito.	Peça a um perito para inspecionar o motor.
O motor não alcança a sua potência total.	Circuitos elétricos na instalação de rede sobrecarregados (lâmpadas, outros motores, etc.).	Não utilize outros aparelhos ou motores no mesmo circuito elétrico.
O motor sobreaquece facilmente.	Sobrecarga do motor, arrefecimento insuficiente do motor.	Evite a sobrecarga do motor durante o corte, remova a poeira do motor, para que fique assegurado um arrefecimento ótimo do motor.
Corte da serra áspero ou ondulado.	Lâmina de serra romba, formato do dentado não adequado à espessura do material.	Amole a lâmina de serra ou coloque uma lâmina de serra adequada.
A peça parte-se ou racha.	Pressão de corte demasiado alta ou lâmina de serra não adequada à utilização.	Coloque uma lâmina de serra adequada.

Declaração UE de conformidade

O responsável pela colocação no mercado CASA POR ITM S.A., Lugar do Marrujo, Bugalhos-Alcanena, Portugal, declara, sob sua exclusiva responsabilidade, que o produto a seguir mencionado:

Serra Radial McKENZIE – EAN: 3505391110859

- está em conformidade com a legislação aplicável na UE:

Diretiva 2014/30/UE "Compatibilidade Eletromagnética" Diretiva 2011/65/UE "RoHS" Diretiva 2006/42/CE "Máquinas"

- e, de acordo com as Normas Harmonizadas:

EN 62841-1:2015/A11:2022; EN IEC 62841-3-9:2020/A11:2020; EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019/A1:2021 EN IEC 61000-3-11:2019

Os detalhes dos resultados dos testes e as normas utilizadas são especificadas nos relatórios de teste laboratorial abaixo:

874032427803-00

708882246101-01

Elaborado em Alcanena, a 18/08/2025

CASA POR ITM S.A.

Lugar do Marrujo - Bugalhos

2384-004 Alcanena - Portugal
