MK-JS 620 - Serra McKenzie - Manual de utilização gratuito

Tipo de produto	Serra tico-tico pendular
Tensão	230 V~ 50 Hz
Potência absorvida	620 W
Velocidade em vazio	800 - 3 000 min⁻¹
Altura do curso	20 mm
Profundidade máx. de corte (madeira)	85 mm
Profundidade máx. de corte (plástico)	12 mm
Profundidade máx. de corte (ferro)	8 mm
Ângulo de corte	Até 45° (esquerda e direita)
Peso	2,0 kg
Categoria de proteção	II
Nível de pressão acústica	90,1 dB(A)
Nível de potência acústica	101,1 dB(A)
Emissão de vibração (madeira)	8,104 m/s²
Emissão de vibração (metal)	8,236 m/s²
Ajuste de velocidade	Sim, por roda (6 posições)
Seletor pendular	Sim, posições A, B, C
Sopro de poeira	Sim, interruptor
Adaptador de aspiração	Sim, incluído
Guia paralela	Sim, incluída
Garantia	3 anos (peças de desgaste excluídas)

Perguntas frequentes - MK-JS 620 McKenzie

Como trocar a lâmina de serra na MK-JS 620?

Desconecte o aparelho. Remova a cobertura de proteção (15). Pressione o alojamento da lâmina (14) e insira a lâmina (12) até o batente, dentes para a frente. Solte o alojamento para que trave. Verifique se a lâmina está bem fixa. Para remover, proceda ao contrário.

Como ajustar a velocidade de corte?

Use o regulador de velocidade (1). Gire no sentido + para aumentar, - para diminuir. As posições 1-2 para aço, 3-4 para metal macio/plástico, 5-6 para madeira.

Para que serve o seletor pendular?

O seletor (8) ajusta a oscilação da lâmina. Posição A: sem oscilação para cortes limpos em metal/plástico duro. B: pequena oscilação para madeira/alumínio. C: grande oscilação para madeira macia e cortes no sentido das fibras.

Como usar a função sopro de poeira?

Empurre o interruptor (6) para a frente para ativar o jato de ar que limpa a linha de corte. Puxe o interruptor para trás para desativar.

Como fazer um corte em esquadria?

Solte a alavanca (16) da base, puxe a base (7) para trás, incline-a no ângulo desejado (até 45°), depois empurre-a de volta e aperte a alavanca. Para cortes em esquadria, remova a guia paralela e a proteção contra estilhaços.

Como montar a guia paralela?

Solte os dois parafusos (13) sob a base (7). Deslize a guia (11) nos guias, oriente a barra para baixo. Ajuste a distância usando a graduação e aperte os parafusos.

Qual é a profundidade máxima de corte?

Profundidade máx. na madeira: 85 mm. No plástico: 12 mm. No ferro: 8 mm.

Como limpar e manter o aparelho?

Desconecte sempre antes da limpeza. Limpe as aberturas de ar e a carcaça com um pano úmido e um pouco de sabão (sem solventes). As escovas de carvão devem ser verificadas por um especialista se estiverem faiscando demais.

Quais equipamentos de segurança são recomendados?

Use sempre óculos de proteção, uma máscara antipoeira, um protetor auricular, luvas de trabalho e calçados de segurança.

O que fazer em caso de mau funcionamento?

Se o aparelho não funcionar corretamente, verifique a lâmina, o ajuste de velocidade e o seletor pendular. Se o problema persistir, entre em contato com o serviço pós-venda McKenzie ou devolva o aparelho na loja com o comprovante de compra (garantia de 3 anos).

MANUAL DE UTILIZADOR MK-JS 620 McKenzie

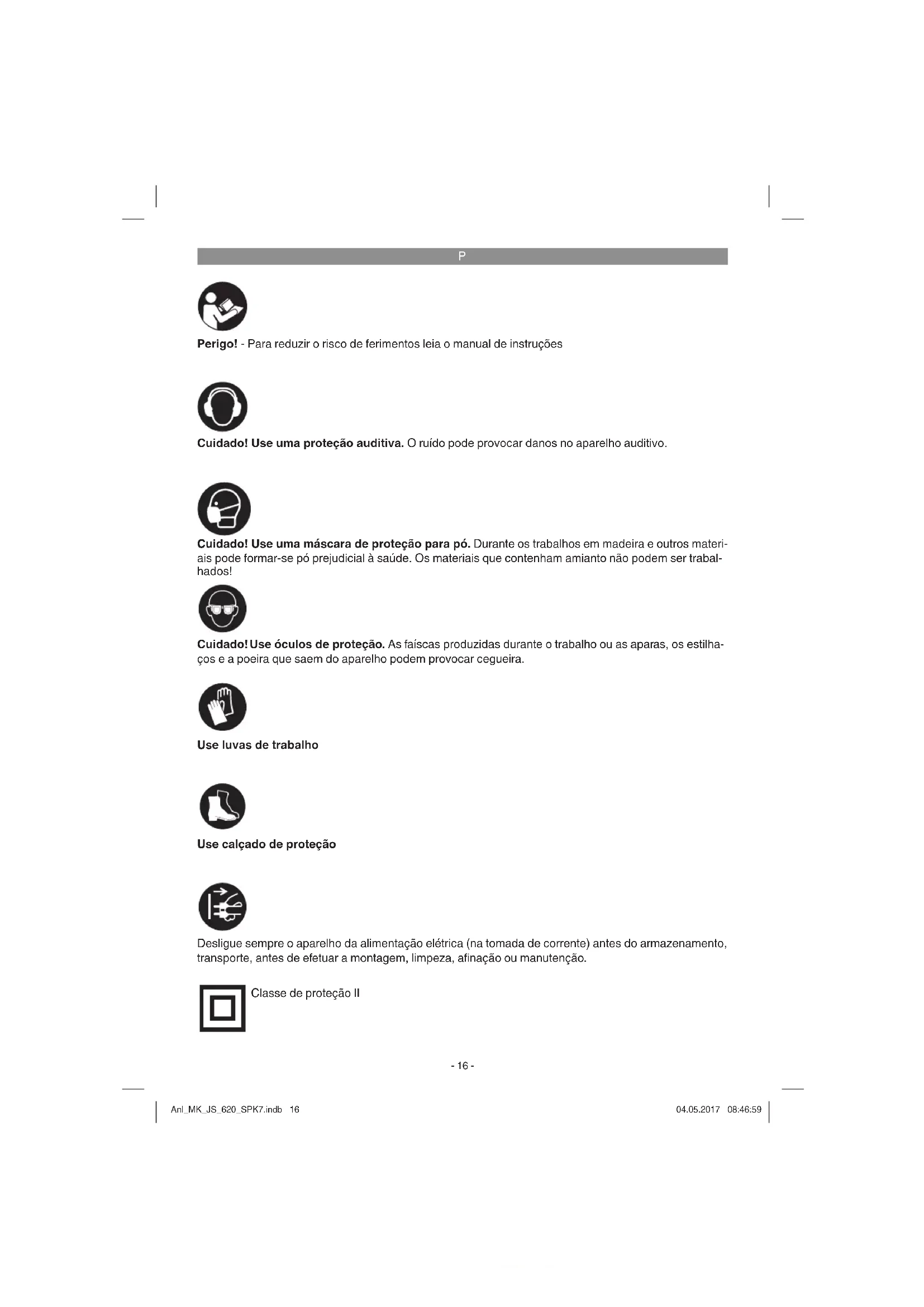

Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções

Cuidado! Use uma proteção auditiva. O ruido pode provocar danos no aparelho auditivo.

Cuidado! Use uma máscara de proteção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó prejudicial à saúde. Os materiais que contenham amianto não podem ser trabalhados!

Cuidado! Use óculos de proteção. As faíscas produzidas durante o trabalho ou as aparas, os estilhaços e a poeira que saem do aparelho podem provocar cegueira.

Use luvas de trabalho

Use calçado de proteção

Desligue sempre o aparelho da alimentação elétrica (na tomada de corrente) antes do armazenamento, transporte, antes de efetuar a montagem, limpeza, afinação ou manutenção.

Classe de proteção II

P

Perigo!

Ao utilizar ferramentas, devem ser respeitadas algumas medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções / estas instruções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que necessário. Caso passe o aparelho a outras pessoas, entregue também este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

⚠️ Perigo!

Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques elétricos, incêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar.

A designação “ferramenta elétrica” usada nas instruções de segurança refere-se às ferramentas alimentadas por corrente elétrica (com cabo elétrico) e às ferramentas alimentadas por acumulador (sem cabo elétrico).

1. Segurança no local de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Áreas de trabalho desarrumadas ou com pouca iluminação aumentam o perigo de acidentes.
b) Não utilize a ferramenta elétrica em ambientes potencialmente explosivos, onde haja líquidos, gases ou poeiras infl amáveis. As ferramentas elétricas produzem faíscas que podem infl amar o pó ou os vapores.
c) Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Uma distração pode fazê-lo perder o controlo do aparelho.

2. Segurança elétrica

a) A fi cha de ligação da ferramenta elétrica tem de ser compatível com a tomada. A fi cha nunca pode ser alterada. Não utilize fi chas adaptadoras em conjunto com ferramentas elétricas com ligação à terra. Fichas não alteradas e tomadas de energia compatíveis diminuem o risco de choque elé-

trico.
b) Evite o contacto físico com as superfícies ligadas à terra, como tubos, aquecimentos, fogões, frigoríficos. Existe um maior risco de choque elétrico, se o seu corpo estiver em contacto com a terra.
c) Mantenha as ferramentas elétricas afastadas da chuva e da humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.
d) Não utilize o cabo para outro fi m que não o previsto, como para transportar ou pendurar a ferramenta elétrica ou para retirar a fi cha da tomada. Mantenha o cabo afastado de fontes de calor, do óleo, das arestas vivas ou das partes móveis do aparelho. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
e) Se trabalhar com uma ferramenta elétrica ao ar livre, use apenas cabos de extensão adequados para o exterior. A utilização de um cabo de extensão adequado para o exterior diminui o risco de choque elétrico.
f) Se não for possível evitar a utilização da ferramenta elétrica num ambiente húmido, use um disjuntor de corrente diferencial residual. A utilização de um disjuntor de corrente diferencial residual diminui o risco de choque elétrico.
a) Esteja sempre atento, preste atenção ao que está a fazer e proceda de modo sensato com uma ferramenta elétrica. Não utilize a ferramenta elétrica, se estiver cansado ou sob a infl uência de drogas, álcool ou de medicamentos. Um momento de distração durante a utilização da ferramenta elétrica pode causar ferimentos graves.
b) Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, como máscara de proteção contra o pó, calçado de segurança antiderrapante, capacete de proteção ou proteção auditiva, de acordo com o tipo e utilização de ferramenta elétrica, diminui o risco de ferimentos.
c) Evite uma colocação em funcionamento inadvertida. Assegure-se de que a ferramenta elétrica está desligada antes de pegar nela, de a transportar ou ligar à alimentação de corrente e/ou ao acumulador. Se tiver o dedo no interruptor ao

3. Segurança das pessoas

P

transportar a ferramenta elétrica ou se esta estiver ligada quando estabelece a ligação à corrente, há o risco de acidente.

d) Antes de ligar a ferramenta elétrica, retire as ferramentas de ajuste ou as chaves de parafusos. Se se encontrar uma ferramenta ou chave, numa peça em rotação do aparelho, pode provocar ferimentos.
e) Evite posições inadequadas. Certifi que-se de que está numa posição segura e mantenha sempre o equilíbrio. Dessa forma, pode controlar melhor a ferramenta elétrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, o vestuário e as luvas afastados das peças em movimento. O vestuário largo, as jóias ou o cabelo comprido podem ser apanhados pelas peças em movimento.
g) Se puderem ser montados dispositivos de aspiração de pó e dispositivos de recolha de pó, certifi que-se de que estes estão ligados e são usados corretamente. A utilização de um aspirador de pó diminui os perigos provocados pelo pó.
4. Utilização e manuseamento da ferramenta elétrica
a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica adequada para o seu trabalho. Trabalha melhor e com maior segurança com a ferramenta elétrica adequada dentro dos limites de potência indicados.
b) Não utilize ferramentas elétricas com o interruptor danificado. Uma ferramenta elétrica que não possa ser ligada ou desligada é perigosa e tem de ser reparada.
c) Desligue a fi cha da tomada e/ou remova o acumulador antes de efetuar ajustes no aparelho, trocar peças acessórias ou colocar o aparelho de parte. Esta medida de prevenção evita o arranque inadvertido da ferramenta elétrica.
d) Guarde as ferramentas elétricas que não estejam a ser usadas fora do alcance das crianças. Não deixe que o aparelho seja usado por pessoas que não estejam familiarizadas com ele ou que não tenham lido estas indicações. As ferramentas elétricas são perigosas se forem usadas por pessoas inexperientes.
e) Trate da conservação da ferramenta elétrica com cuidado. Verifi que se as peças móveis funcionam sem problemas e se não estão perras, se existem peças par-

tidas ou danificadas, que influenciem o funcionamento da ferramenta elétrica. As peças danifi cadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes são causados por ferramentas elétricas mal conservadas.

f) Mantenha os acessórios de corte afi ados e limpos. Os acessórios de corte cuidados e com as arestas de corte afi ados encravam-se menos e são mais fáceis conduzir.
g) Respeite estas indicações quando utilizar a ferramenta elétrica, acessórios, ferramentas de trabalho, etc. Tenha atenção às condições de trabalho e ao trabalho a realizar. O uso de ferramentas elétricas para fi ns diferentes do previsto pode originar situações perigosas.

5. Manutenção

a) Deixe a ferramenta elétrica ser reparada apenas por pessoal técnico qualifi cado e apenas com peças sobresselentes originais. Dessa forma, fica garantida a segurança da ferramenta elétrica.

Instruções de segurança adicionais

• Antes de cada utilização, verifique o aparelho, o cabo de ligação e a ficha. Trabalhe com o aparelho apenas se ele funcionar sem problemas e não estiver danificado. As peças danificadas devem ser substituídas de imediato por um eletricista.
• Remova a ficha de alimentação da tomada antes de efetuar qualquer trabalho na máquina, de proceder à substituição do acessório ou se a ferramenta não estiver a uso.
• Para evitar danos no cabo de dimantação, mantenha-o sempre na retaguarda da máquina.
• Quando trabalhar no exterior, utilize apenas as extensões devidamente homologadas para esse fim. As extensões utilizadas têm de possuir uma secção transversal mínima de 1,5 mm². As ligações de encaixe têm de estar providas de contactos de segurança e protegidas contra a projeção de água.
• Guarde as ferramentas num lugar seguro e fora do alcance das crianças.
• Ao lixar, escovar, cortar e serrar, use sempre óculos e luvas de proteção, bem como proteção auditiva e, durante os trabalhos que façam pó, uma máscara de proteção respiratória.
• Não se esqueça da chave de ferramentas encaixada. Antes de ligar o aparelho, verifique

P

sempre se chaves ou ferramentas de ajuste não ficaram esquecidas no aparelho.

- Fixe bem a peça a ser trabalhada, para evitar que ela se desloque.

- Ao trabalhar (cortar e lixar) pedra, é preciso usar um dispositivo de extração de poeiras homologado para aspirar o pó das pedras.

- Não é permitido trabalhar materiais que contenham amianto. Observe as normas em vigor para a prevenção de acidentes da associação profissional.

- Utilize apenas peças sobressalentes originais.

- As reparações só podem ser feitas por um eletricista competente.

- O ruído no local de trabalho pode exceder os 85 dB (A). Neste caso, o operador necessita de medidas de isolamento e de proteção acústicos.

- Certifique-se de que está numa posição segura e cómoda.

- Não exponha a sua ferramenta elétrica à chuva. Não use a ferramenta elétrica em ambientes húmidos ou molhados, nem na proximidade de líquidos inflamáveis.

- Não transporte a ferramenta elétrica segu-rando-a pelo o cabo de dimantação. Proteja o cabo de dimantação contra danificações provocadas por óleo, solventes e arestas vivas.

- Mantenha a área de trabalho arrumada.

- Certifique-se de que o interruptor se encontra desligado quando ligar a máquina à corrente.

- Use vestuário de trabalho adequado. Não use roupa larga nem jóias. Se tiver cabelos compridos, use uma rede para os apanhar.

- Para a sua própria segurança, utilize somente acessórios e aparelhos auxiliares produzidos pelo fabricante da ferramenta.

- Use somente discos de serra afiados e em perfeito estado. Substitua imediatamente os que estiverem torcidos ou com fendas.

- Depois de desligar a ferramenta, nunca tente parar o disco de serra, apertando-o lateralmente.

- Certifique-se de que o avanço é uniforme. Deste modo reduz o perigo de acidentes e prolonga a vida útil do disco de serra e da ferramenta.

- Para limpar a sua ferramenta utilize um pano húmido. Não utilize produtos de limpeza agressivos.

- Verifique se a ferramenta funciona bem. Se houver problemas, mande inspecioná-la. Todos os trabalhos de manutenção e de inspecção devem ser efetuados apenas por

eletricistas ou pela ISC GmbH.

- Verifique os parafusos de fixação Verifique regularmente os parafusos de fixação e certifique-se de que estão todos apertados. Aperte imediatamente os parafusos soltos, caso contrário pode causar ferimentos graves.

- Ao trabalhar, segure no aparelho nas superfícies isoladas próprias, em que os cabos elétricos dobrados da ferramenta de trabalho ou o próprio cabo elétrico se podem encontrar. O contacto com um cabo de corrente elétrica pode eletrificar as peças metálicas do aparelho e provocar um choque elétrico.

Guarde as instruções de segurança num local seguro.

2. Descrição do aparelho e material a fornecer

2.1 Descrição do aparelho (fi gura 1-3)

1. Regulador das rotações
2. Botão de bloqueio
3. Interruptor para ligar/desligar
4. Cabo elétrico
5. Adaptador para dispositivo de aspiração de aparas
6. Interruptor para função de sopro de pó
7. Patim da serra ajustável
8. Comutador para movimento pendular
9. Escala graduada para patim da serra
10. Rolete de guia
11. Guia paralela
12. Lâmina de serra
13. Parafusos de aperto para guia paralela
14. Suporte da lâmina de serra
15. Cobertura de proteção
16. Alavanca de bloqueio para patim da serra
17. Proteção contra estilhaços

2.2 Material a fornecer

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nossos Service Center ou ao representante mais próximo, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nos termos de garantia no fi m do manual.

- Abra a embalagem e retire cuidadosamente o aparelho.

P

• Remova o material da embalagem, assim como os dispositivos de segurança da embalagem e de transporte (caso existam).
• Verifique se o material a fornecer está completo
• Verifique se o aparelho e as peças acessórias apresentam danos de transporte.
  Se possível, guarde a embalagem até ao termo do período de garantia.

Perigo!

O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de ingestão e asfi xia!

• Serra de recortes
  • Guia paralela
  • Lâmina de serra para madeira
  • Manual de instruções

3. Utilização adequada

A serra de recortes destina-se ao corte de madeira, metais, metais não-ferrosos e plásticos, utilizando para o efeito a respetiva lâmina de serra.

A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

4. Dados técnicos

Tensão de rede: 230 V\~50 Hz
Potência absorvida: 620 W
Número de cursos: 800 - 3.000 min ^1
Altura de elevação: 20 mm
Profundidade de corte em madeira: ..... 85 mm
Profundidade de corte em plástico: ..... 12 mm
Profundidade de corte em ferro: 8 mm
Corte em meia-esquadria: ....
até 45° (para a esquerda e direita)
Classe de proteção: .....II /☐
Peso: 2,0 kg

Perigo!

Ruído e vibração

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

Nível de pressão acústica L_pA 90,1 dB(A)
Incerteza K_nA .....3 dB
Nível de potência acústica L WA ..... 101,1 dB(A)
Incerteza KWA .....3 dB

Use uma proteção auditiva.

O ruído pode provocar danos auditivos.

Valores totais de vibração (soma vetorial de três direções) apurados de acordo com a EN 60745.

Corte de madeira

Valor de emissão de vibração a_n,B = 8,104 m/s^2 Incerteza K = 1,5 m/s²

Corte de chapa

Valor de emissão de vibração a_n,M=8,236 m/s^2 Incerteza K = 1,5 m/s²

O valor de emissão de vibração indicado foi medido segundo um método de ensaio normalizado, podendo, consoante o tipo de utilização da ferramenta elétrica, sofrer alterações e em casos excepcionais ultrapassar o valor indicado.

O valor de emissão de vibração indicado pode ser comparado com o de uma outra ferramenta elétrica.

O valor de emissão de vibração indicado também pode ser utilizado para um cálculo prévio de limitações.

P

Reduza a produção de ruído e de vibração para o mínimo!

• Utilize apenas aparelhos em bom estado.
- Limpe e faça a manutenção do aparelho regularmente.
- Adapte o seu modo de trabalho ao aparelho.
- Não sobrecarregue o aparelho.
- Se necessário, submeta o aparelho a uma verificação.
- Desligue o aparelho, quando este não estiver a ser utilizado.
• Useluvas.

Cuidado!

Riscos residuais

Mesmo quando esta ferramenta elétrica é utilizada adequadamente, existem sempre riscos residuais. Dependendo do formato e do modelo desta ferramenta elétrica podem ocorrer os seguintes perigos:

1. Lesões pulmonares, caso não seja utilizada uma máscara de proteção para pó adequada.
2. Lesões auditivas, caso não seja utilizada uma proteção auditiva adequada.
3. Danos para a saúde resultantes das vibrações na mão e no braço, caso a ferramenta seja utilizada durante um longo período de tempo ou se não for operada e feita a manutenção de forma adequada.

5. Antes da colocação em funcionamento

Antes de ligar a máquina, certifi que-se de que os dados constantes da placa de características correspondem aos dados de rede.

Aviso!

Retire sempre a fi cha de alimentação da corrente elétrica antes de efetuar ajustes no aparelho.

5.1 Cobertura de proteção (fi gura 2/pos. 15)

• A cobertura de proteção (15) evita que se toque inadvertamente na lâmina de serra (12) permitindo, no entanto, observar a zona de corte.
• A cobertura de proteção (15) tem de ser sempre montada para efetuar cortes.
• A cobertura de proteção pode ser retirada durante os trabalhos de ajuste.

5.2 Substituição da lâmina de serra (fi guras 3-4/pos. 12)

Aviso!

• Pode substituir ou montar as lâminas de serra sem utilizar outras ferramentas.
• Retire a ficha de alimentação, antes de substituir ou montar uma lâmina de serra.
• Coloque o comutador para movimento pendular (8) na posição D (ver figura 10).
• Os dentes da lâmina de serra são muito afiados.
  • Retire a cobertura de proteção (15)
• Pressione o suporte da lâmina de serra (14) e empurre a lâmina (12) até ao encosto no suporte (14) (figura 3). Os dentes da lâmina de serra têm de estar virados para a frente.
• Deixe deslizar de novo o suporte para a lâmina de serra (14). A lâmina de serra (12) tem de assentar no rolete de guia (10) (figura 4).
• Verifique se a lâmina de serra (12) está bem assente no suporte.
• Para retirar a lâmina de serra, proceda pela sequência inversa.

5.3 Montagem da guia paralela (fi gura 5/pos. 11)

• A guia paralela (11) permite efetuar cortes paralelos.
• Desaperte ambos os parafusos de aperto (13) no patim da serra (7).
• Insira agora a guia paralela (11) nas guias no patim da serra (7). Pode montar a guia paralela (11) no lado esquerdo ou no lado direito do aparelho.
• Oriente a régua-guia sempre para baixo. Determine a distância necessária com o auxílio da escala de medida da guia paralela (11) e volte a apertar os parafusos de aperto (13).

5.4 Ajuste do patim da serra para cortes em meia-esquadria (fi gura 6)

• Desaperte a alavanca de bloqueio (16) no patim da serra.
• Puxe o patim da serra (7) ligeiramente para trás. O patim da serra só pode ser inclinado até 45º para a esquerda ou para a direita.
• Se o patim da serra (7) for empurrado novamente para a frente, funcionará apenas com as posições fixas existentes a 0°, 15°, 30° e 45°, as quais se encontram marcadas na escala graduada para o patim da serra (9). Coloque o patim da serra na respetiva posição e aperte a alavanca de bloqueio (16).
• O patim da serra (7) também pode ser ajustado para outras medidas angulares que não

P

estejam marcadas. Para tal, empurre o patim da serra (7) para trás, regule para o ângulo desejado e volte a apertar a alavanca de bloqueio (16).

Nota! No caso de cortes em meia-esquadria, é necessário remover os parafusos de aperto para guia paralela (13) e a proteção contra estilhaços (17).

5.5 Adaptador para dispositivo de aspiração de aparas (fi gura 7/pos. 5)

• Ligue a sua serra de recortes com o adaptador para o dispositivo de aspiração de aparas (5) a um aspirador. Deste modo, obtém uma aspiração ideal do pó da peça a trabalhar. As vantagens: protege o aparelho e a sua saúde. Para além disso, a sua área de trabalho fica mais limpa e segura.
• Durante o trabalho, o pó resultante pode ser perigoso. Tenha em atenção as instruções de segurança.
• Coloque o adaptador (5) conforme indicado na figura 7. O adaptador (5) tem de engatar de forma audível, para que fique bem assente no patim da serra (7). No caso de cortes em meia-esquadria, o adaptador para o dispositivo de aspiração de aparas (5) não pode ser utilizado.
• Insira a mangueira de aspiração do aspirador na abertura do adaptador (5). Certifique-se de que as ligações do aparelho não deixam passar ar.

5.6 Proteção contra estilhaços (fi gura 15/pos. 17)

A proteção contra estilhaços (17) assegura que o material a trabalhar não lasca ou quebra durante o processo de serrar. Para inserir a proteção contra estilhaços (17), proceda da seguinte forma:

1. Dobre os dois narizes (a) na proteção do patim da serra (b) ligeiramente para fora e levante a proteção do patim da serra.
2. Retire a proteção do patim da serra (7) do patim da serra (7) como indicado na fi gura 15.
3. Coloque a proteção contra estilhaços (17) na proteção do patim da serra (b). Certifi que-se de que as setas na proteção contra estilhaços e na proteção do patim da serra coincidem, tal como na fi gura 15.

Só então se pode instalar novamente a proteção do patim da serra (b) no patim da serra (7). Para isso, proceda pela sequência inversa.

Nota! A proteção contra estilhaços (17) só pode ser utilizada no caso de cortes a 0° e tem de ser removida no caso de cortes em meia-esquadria até 45°!

6. Operação

6.1 Interruptor para ligar/desligar (fi gura 8/pos. 3)

Ligar:

Pressione o interruptor para ligar/desligar (3)

Desligar:

Solte o interruptor para ligar/desligar (3)

6.2 Botão de bloqueio (fi gura 8/pos. 2)

Com o botão de bloqueio (2) pode fi xar o interruptor para ligar/desligar (3) durante o funcionamento. Para desligar, prima o interruptor para ligar/desligar (3) por breves instantes.

6.3 Pré-seleção eletrónica da velocidade (fi - gura 9/pos. 1)

O regulador das rotações permite predefi nir as rotações desejadas. Rode o regulador das rotações no sentido MAIS, para aumentar as rotações, e no sentido MENOS para as diminuir. A velocidade adequada da lâmina depende de cada material e das condições de trabalho. É necessário respeitar também as regras gerais, relativas à velocidade de corte, para os trabalhos que impliquem levantamento de aparas. Com lâminas de serra fi nas, de um modo geral, pode trabalhar a uma velocidade mais elevada; mas com as lâminas mais grossas deve trabalhar a uma velocidade mais reduzida.

Posição 1-2 = velocidade reduzida (para aço)

Posição 3-4 = velocidade média (para aço, metal macio, plástico)

Posição 5-6 = velocidade elevada (para madeira macia, madeira dura, metal macio, plástico)

P

6.4 Ajuste do movimento pendular (fi gura 10/pos. 8)

• A intensidade do movimento pendular da lâmina de serra (12) pode ser ajustada no comutador para movimento pendular (8) durante o curso.
• Pode adaptar a velocidade de corte, o rendimento de corte e o esquema de corte consoante a peça a trabalhar.

Coloque o comutador para movimento pendular (8) numa das seguintes posições:

Posição A = sem movimento pendular Material: borracha, cerâmica, alumínio, aço Nota: para arestas de corte finas e impecáveis, materiais fi nos (p. ex. chapa) e materiais duros.

Posição B = movimento pendular ligeiro Material: plástico, madeira, alumínio Nota: para materiais duros

Posição C = movimento pendular médio Material: madeira

Posição D = movimento pendular intenso Material: madeira

Nota: para materiais moles e para serrar no sentido das fi bras

A melhor combinação de ajuste de rotações e movimento pendular depende do material a trabalhar. Recomendamos que efectue um corte de ensaio num pedaço de desperdício para determinar o ajuste ideal.

6.5. Função de sopro de pó (fi g. 11 / pos. 6) Graças a uma corrente de ar accionável, a linha de corte permanece limpa de pó e aparas.

• Para ligar, é necessário empurrar o interruptor para a função de sopro de pó (6) para a frente.
• Para desligar, é necessário empurrar o interruptor para a função de sopro de pó (6) novamente para trás.

6.6 Efetuar cortes

• Certifique-se de que o interruptor para ligar/desligar (3) não se encontra ativado. De seguida, ligue a ficha de alimentação a uma tomada adequada.
• Ligue a serra de recortes só quando esta tiver a lâmina de serra montada.
• Utilize apenas as lâminas de serra se estas estiverem em bom estado. Substitua de imediato as lâminas de serra que se encontrem

rombas, deformadas ou com fissuras.
- Coloque a base da serra bem assente na peça a trabalhar. Ligue a serra de recortes.
- Deixe a lâmina de serra funcionar até atingir a velocidade máxima. Depois conduza a lâmina de serra lentamente ao longo da linha de corte. Aplique apenas uma ligeira pressão sobre a lâmina de serra.
- Quando cortar metal, deve untar a linha de corte com um líquido de arrefecimento adequado.

6.7 Recortar áreas (fi gura 12)

Faça um furo de 10 mm com um berbequim na área a recortar. Introduza a lâmina de serra neste furo e comece a cortar a área desejada.

6.8 Efetuar cortes paralelos

• Monte a guia paralela e ajuste-a de forma adequada (ver ponto 5.3).
  • Respeite as instruções do ponto 6.6.
• Efetue o corte como representado na figura 13.

6.9 Corte em meia-esquadria (fi gura 14)

• Ajuste o ângulo no patim da serra de forma adequada (ver ponto 5.4)
  • Respeite as indicações do ponto 6.6.
• Efetue o corte como representado na figura 14.

7. Substituição do cabo de alimentação

Perigo!

Para evitar perigos, sempre que o cabo de alimentação deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

P

8. Limpeza, manutenção e encomenda de peças sobressalentes

Perigo!

Retire a fi cha da corrente antes de qualquer trabalho de limpeza.

8.1 Limpeza

• Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça do motor o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pres são.
• Aconselhamos a limpar o aparelho direta- mente após cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

8.2 Escovas de carvão

No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um técnico devidamente qualifi cado.

Perigo! As escovas de carvão só podem ser substituídas por um técnico devidamente qualifi cado.

8.3 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.4 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina
  • Número de artigo da máquina
  • Número de identificação da máquina
  • Número da peça sobressalente necessária

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos acessórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeituosos para o lixo doméstico. Para uma eliminação ecologicamente correta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

10. Armazenagem

Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 °C. Guarde a ferramenta elétrica na embalagem original.

P

Só para países da UE

Não deite as ferramentas elétricas para o lixo doméstico!

Segundo a diretiva europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.

Alternativa de reciclagem relativa à solicitação de devolução:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrónicos, que acompanham os aparelhos usados.

P

CONDIÇÕES DA GARANTIA E SERVIÇO PÓS-VENDA

Termos da garantia

A garantia da Mc Kenzie cobre defeitos de fabrico ou de material.

Não é coberto o seguinte: utilização, manutenção, reparações, quando não tiverem sido respeitadas as indicações da Mc Kenzie, modificações pessoais que tenham sido feitas num produto, danos da embalagem.

As peças designadas como „peças de desgaste“ não são abrangidas pelos termos da garantia.

Estão excluídos da garantia: as peças de desgaste tipo discos, lamelas, fios, correntes, guias, uniões roscadas, brocas, mechas, tupias, serras, bobinas.

Os produtos têm de ser utilizados em condições normais e para fins não comerciais. As feramentas que forem utilizadas para lixar estuque são excluídas da garantia.

Os produtos devolvidos têm de estar completos (por exemplo baterias, acessórios, etc.).

Duração da garantia

A garantia da Mc Kenzie é válida por um período de três anos, a partir da data de aquisição do produto, o que tem de ser comprovado mediante apresentação do talão de compra ou da fatura emitida pelo revendedor.

Procedimento do serviço pós-venda para a gama de produtos Mc Kenzie

Produtos com garantia válida

Se o cliente detetar um defeito numa ferramenta elétrica portátil da gama de produtos da Mc Kenzie e se tiver adquirido esta ferramenta há menos de três anos, pode usufruir do direito à garantia.

O produto tem de ser entregue na loja, juntamente com o talão de compra.

As peças sobressalentes consideradas impreterivelmente necessárias, para as quais não são necessários quaisquer trabalhos técnicos, estão disponíveis por um período de cinco anos.

PL
