SB 2.8 H9176 - Bicicleta ergométrica BH FITNESS - Manual de utilização gratuito

Tipo de produto	Bicicleta ergométrica
Marca	BH Fitness
Modelo	SB 2.8 H9176
Peso máximo do utilizador	105 kg
Resistência	Ajustável manualmente por botão de tensão (sistema de travagem por atrito)
Travão de emergência	Pressione firmemente o botão de tensão
Ajustes do selim	Altura e horizontal através de manípulos
Ajustes do guiador	Altura e horizontal através de manípulos
Pedais	Direito (21R) e esquerdo (21L) específicos, montagem com sentido de aperto oposto
Deslocamento	Rodízios na frente
Nivelamento	Pés ajustáveis
Visor	Monitor eletrónico (indicadores de tempo, distância, etc.)
Utilização	Interior, por uma pessoa de cada vez
Superfície necessária	Sólida e plana
Montagem	Assistência recomendada, chave hexagonal fornecida
Manutenção	Conservar em local seco, limpar com um pano húmido
Peças sobressalentes	Contactar o Serviço de Assistência Técnica (SAT) com o código da peça
Precauções	Ler o manual antes da utilização, não deixar crianças sem supervisão

Perguntas frequentes - SB 2.8 H9176 BH FITNESS

Qual é o peso máximo do utilizador para o BH Fitness SB 2.8 H9176?

O peso do utilizador não deve exceder 105 kg.

Como ajustar a resistência nesta bicicleta ergométrica?

Rode o botão de tensão (10) no sentido dos ponteiros do relógio para aumentar a resistência, e no sentido contrário para diminuir.

Como utilizar o travão de emergência?

Pressione fortemente o botão de tensão (10) para uma travagem rápida do volante de inércia.

Posso utilizar esta bicicleta ao ar livre?

Não, o aparelho deve ser utilizado numa superfície sólida e nivelada no interior, ao abrigo da água.

Como ajustar a altura do selim?

Desaperte o manípulo (U) no sentido contrário aos ponteiros do relógio, ajuste o selim à altura desejada, e depois aperte muito firmemente o manípulo (U) no sentido dos ponteiros do relógio. Respeite a marca "MIN INSERT".

O que fazer em caso de mal-estar durante o exercício?

PARE imediatamente o exercício e CONSULTE UM MÉDICO em caso de dor torácica, náuseas ou outros sintomas.

As crianças podem utilizar este aparelho?

Não, as crianças devem ser mantidas afastadas. O aparelho não é um brinquedo e só pode ser utilizado por uma pessoa de cada vez.

Como deslocar a bicicleta ergométrica?

Levante ligeiramente a frente do aparelho e empurre-o utilizando os rodízios localizados na frente.

Como fazer a manutenção do SB 2.8 H9176?

Mantenha o aparelho num local seco, sem grandes variações de temperatura. Para a limpeza, utilize um pano húmido. Evite objetos cortantes nas proximidades.

Onde encontrar peças sobressalentes?

Contacte o Serviço de Assistência Técnica (SAT) pelo número indicado na última página do manual, indicando o código da peça e a quantidade.

MANUAL DE UTILIZADOR SB 2.8 H9176 BH FITNESS

MOVIMIENTO Y ALMACENADO

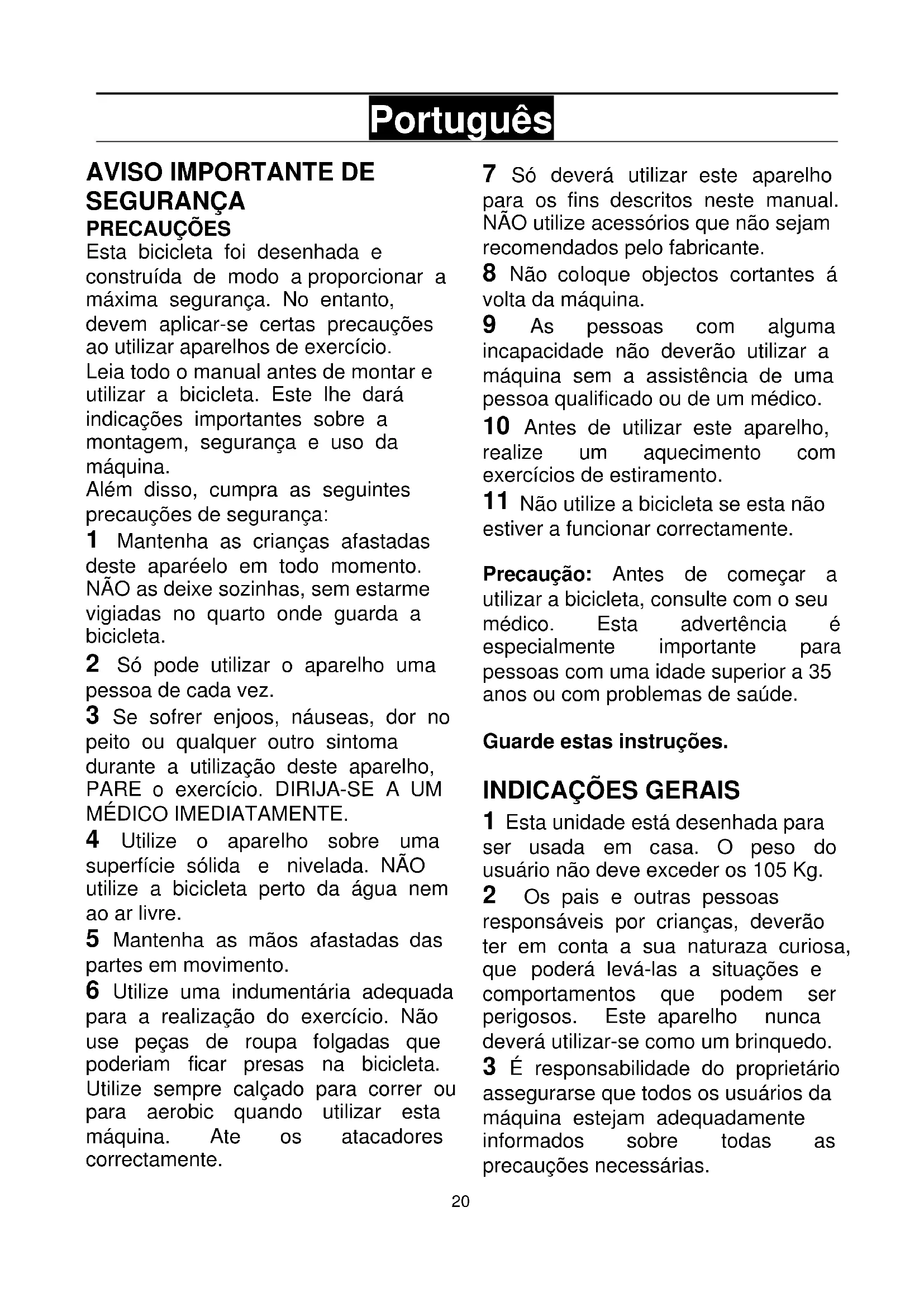

Esta bicicleta foi desenhada e construída de modo a proporcionar a máxima segurança. No entanto, devem aplicar-se certas precauções ao utilizar aparelhos de exercício. Leia todo o manual antes de montar e utilizar a bicicleta. Este lhe dará indicações importantes sobre a montagem, segurança e uso da máquina. Além disso, cumpra as seguintes precauções de segurança:

1 Mantenha as crianças afastadas deste aparéelo em todo momento. NÃO as deixe sozinhas, sem estarme vigiadas no quarto onde guarda a bicicleta.
2 Só pode utilizar o aparelho uma pessoa de cada vez.
3 Se sofrer enjoos, náuseas, dor no peito ou qualquer outro sintoma durante a utilização deste aparelho, PARE o exercício. DIRIJA-SE A UM MÉDICO IMEDIATAMENTE.
4 Utilize o aparelho sobre uma superfície sólida e nivelada. NÃO utilize a bicicleta perto da água nem ao ar livre.
5 Mantenha as mãos afastadas das partes em movimento.
6 Utilize uma indumentária adequada para a realização do exercício. Não use peças de roupa folgadas que poderiam ficar presas na bicicleta. Utilize sempre calçado para correr ou para aerobic quando utilizar esta máquina. Ate os atacadores correctamente.

7 Só deverá utilizar este aparelho para os fins descritos neste manual. NÃO utilize acessórios que não sejam recomendados pelo fabricante.
8 Não coloque objectos cortantes á volta da máquina.
9 As pessoas com alguma incapacidade não deverão utilizar a máquina sem a assistência de uma pessoa qualificado ou de um médico.
10 Antes de utilizar este aparelho, realize um aquecimento com exercícios de estiramento.
11 Não utilize a bicicleta se esta não estiver a funcionar correctamente.

Precaução: Antes de começar a utilizar a bicicleta, consulte com o seu médico. Esta advertência é especialmente importante para pessoas com uma idade superior a 35 anos ou com problemas de saúde.

Guarde estas instruções.

INDICAÇÕES GERAIS

1 Esta unidade está desenhada para ser usada em casa. O peso do usuário não deve exceder os 105 Kg.
2 Os pais e outras pessoas responsáveis por crianças, deverão ter em conta a sua naturaza curiosa, que poderá levá-las a situações e comportamentos que podem ser perigosos. Este aparelho nunca deverá utilizar-se como um brinquedo.
3 É responsabilidade do proprietário assegurarse que todos os usuários da máquina estejam adequadamente informados sobre todas as precauções necessárias.

INSTRUÇÕES DE MONTAGEM

Para a montagem desta unidade recomendamos a ajuda de outra pessoa.

1. Retire a unidade da caixa e comprove que estão todas as peças (Fig. 1): (55) Corpo principal; (107) Guiador; (51) anel M10; (106); suporte triathlon; (56) suporte de garrafas; (6) Tubo guiador; (121) Tige do selim; (123) Suporte; (9) Suporte horizontal selim; (8) Selim; (36) Cavalete traseiro com pés reguláveis; (54) Cavalete dianteiro com rodas; (21L) Pedal esquerdo; (21R) Pedal direito; (35) Parafuso c/ Alombada M-10; (52) Anel plano M-10; (32) Porca cega M-10; (B) Chave hexagonal de duas bocas; (77) Monitor.

2. Pegue no tubo cavalete traseiro (36) e coloque-o no cavalete traseiro da máquina, como mostra a Fig. (2). Introduza os parafusos (35), coloque os anéis (51) (52) e as porcas cegas (32) e aperte com força.

3 Pegue no tubo cavalete dianteiro com rodas (54) e, tendo o cuidado de colocar bem os pontos vermelhos e de colocá-lo com as rodas para a frente, como mostra a Fig. (2), introduza os parafusos (35), coloque os anéis (51) (52) e as porcas cegas (32) e aperte com força.

MONTAGEM DOS PEDAIS

Siga atentamente as instruções de montagem dos pedais; uma colocação incorrecta poderia danificar a rosca do pedal ou da biela.

As posições de direita e esquerda deverão ser escolhidas estando o usuário montado no selim, na posição de fazer exercício.

O pedal direito, marcado com a letra (21R), deverá enroscar-se na biela direita, marcada com a letra (21R), no sentido dos ponteiros do relógio. Aperte com força, figura 3.

O pedal esquerdo, marcado com a letra (21L), deverá enroscar-se na biela esquerda, marcada com a letra (21L), no sentido contrário ao dos ponteiros do relógio. Aperte com força, figura 3.

Soltar os parafusos (57), coloque o portabotellín (56) na armação (55) e substituir os parafusos (57) para fixálos.

MONTAGEM DO SELIM

Introduza a braçadeira do selim (8) Fig. 4, no tubo horizontal da tige (9), como mostra a Fig.4. Coloque o selim na sua posição e aperte com força as porcas da braçadeira.

Introduza a tige (123) pelo tubo do corpo principal (55), coloque-a bem e fixe a tige do selim na posição que for mais cómoda para si, usando o botão mola de apertar (T) Fig. 4 e apertando no sentido dos ponteiros do relógio.

Certifique-se todos os botões são apertados antes de utilizar a máquina.

REGULAÇÃO DA ALTURA SELIM

Desapertando um pouco o botão mola de apertar (U) da tige, rodando-o no sentido contrário ao dos ponteiros do relógio Fig. 4, coloque-o na altura adequada para realizar o exercício e depois aperte com força o botão mola (U) no sentido dos ponteiros do relógio. Coloque-o dentro do referências, sem sair das referências de MIN INSERT.

Nota: Ajuste o tamanho do corpo principal com o botão mola (T).

REGULAÇÃO HORIZONTAL DO SELIM

Desapertando um pouco o botão mola de apertar (S) da tige no sentido contrário ao dos ponteiros do relógio. Fig. 4, coloque-o na medida adequada para realizar o exercício e aperte com força o botão mola (S) no sentido dos ponteiros do relógio.

Coloque-o dentro do referências, sem sair das referências de MIN INSERT.

COLOCAÇÃO DO GUIADOR

Coloque o guiador (107) en seu suporte (55) e no tubo do guiador (6), Fig. (5) e aperte o botão mola (115). Depois introduza o tubo do guiador (6) pelo buraco do tubo saliente do corpo principal (55) Fig. 5. Coloque-o bem e aperte com força o botão mola (Y) no sentido dos ponteiros do relógio.

REGULAÇÃO HORIZONTAL DO GUIADOR.

Coloque o guiador (107) a uma distância que lhe seja cómoda para realizar o exercício. e aperte o botão mola (115) com força Fig. 5. Coloque-o dentro do referências.

REGULAÇÃO VERTICAL DO GUIADOR.

Coloque o guiador (107) a uma distância que lhe seja cómoda para realizar o exercício, sem sair das referências de MÁX e aperte o botão mola (Y) com força Fig. 5. Coloque-o dentro do referências, sem sair das referências de MIN INSERT.

COLOCAÇÃO DO MONITOR.-

Pegue no monitor (77), Fig.5 e introduza o monitor na braçadeira (103). Introduza o pin do cabo intermédio (66) na parte traseira do monitor.

REGULAÇÃO DO ESFORÇO

Para um controlo do esforço regular do seu exercício, este aparelho possui um comando de tensão (10), colocado no tubo do corpo principal (55) Fig. 6, que rodando-o no sentido dos ponteiros do relógio o agasta dando distintas posições de resistência.

Para aumentar a resistência do pedalar deverá rodar o comando de tensão (10) no sentido dos ponteiros do relógio (+), até conseguir que o esforço do exercício seja o ideal para si.

Para diminuir a resistência do pedalar, rode o comando de tensão (10) no sentido contrário ao dos ponteiros do relógio (-).

Na realização do exercício o volante de inércia, devido ao efeito da travagem, aumenta de temperatura. Por essa razão, ao terminar o exercício recomendamos que deixe o comando de tensão no mínimo, para não endurecer o calce do travão.

Importante: Este comando de tensão (10) possui um sistema de travagem de emergência, que apertando desde cima com força, (como se indica na seta da Fig.6), produz uma travagem mais repentina do volante.

NIVELAMENTO.

Depois de ter colocado a unidade no seu lugar definitivo, para a realização do exercício, comprove se a sua colocação no chão e o seu nivelamento são os correctos. Poderá conseguí-lo enroscando mais ou menos os pés reguláveis (34) como mostra a figura 6.

DESLOCAÇÃO E ARMAZENAMENTO.

A unidade vem equipada com rodas (50) Fig 6 que tornam mais simples o seu movimento.

As rodas existentes na parte da frente da sua unidade, facilitar-lhe-ão manobrar a sua unidade até ao local escolhido para guardá-la, evantando, ligeiramente a parte da frente e empurrando, como mostra a figura 7. Deverá guardar a sua máquina num lugar seco, com as menores variações de temperatura possíveis.

Para qualquer consulta, não hesite em contactar com o S.A.T - Serviço de Assistência Técnica -, telefonando para o serviço de apoio ao cliente (ver página final do presente manual).
