SB 2.8 H9176 - Heimtrainer BH FITNESS - Kostenlose Bedienungsanleitung

Produkttyp	Heimtrainer
Marke	BH Fitness
Modell	SB 2.8 H9176
Maximales Benutzergewicht	105 kg
Widerstand	Manuell über Spannungsknopf einstellbar (Reibungsbremssystem)
Notbremse	Kräftig auf den Spannungsknopf drücken
Sattelverstellung	Höhen- und Horizontalverstellung über Drehknöpfe
Lenkerverstellung	Höhen- und Horizontalverstellung über Drehknöpfe
Pedale	Rechts (21R) und Links (21L) spezifisch, Montage mit entgegengesetzter Schraubrichtung
Bewegung	Rollen vorne
Nivellierung	Verstellbare Füße
Anzeige	Elektronischer Monitor (Zeit-, Distanzanzeige usw.)
Nutzung	Innenbereich, von einer Person gleichzeitig
Erforderliche Oberfläche	Fest und eben
Montage	Unterstützung empfohlen, Inbusschlüssel im Lieferumfang
Pflege	Trocken lagern, mit einem feuchten Tuch reinigen
Ersatzteile	Technischen Kundendienst (SAT) mit der Teilenummer kontaktieren
Vorsichtsmaßnahmen	Bedienungsanleitung vor Gebrauch lesen, Kinder nicht unbeaufsichtigt lassen

Häufig gestellte Fragen - SB 2.8 H9176 BH FITNESS

Wie hoch ist das maximale Benutzergewicht für den BH Fitness SB 2.8 H9176?

Das Benutzergewicht darf 105 kg nicht überschreiten.

Wie stelle ich den Widerstand an diesem Heimtrainer ein?

Drehen Sie den Spannungsknopf (10) im Uhrzeigersinn, um den Widerstand zu erhöhen, und gegen den Uhrzeigersinn, um ihn zu verringern.

Wie benutze ich die Notbremse?

Drücken Sie kräftig auf den Spannungsknopf (10) für eine schnelle Bremsung des Schwungrads.

Kann ich diesen Heimtrainer im Freien nutzen?

Nein, das Gerät muss auf einem festen und ebenen Untergrund in Innenräumen, vor Wasser geschützt, verwendet werden.

Wie stelle ich die Sattelhöhe ein?

Schrauben Sie den Drehknopf (U) gegen den Uhrzeigersinn los, stellen Sie den Sattel auf die gewünschte Höhe ein, und schrauben Sie dann den Drehknopf (U) sehr fest im Uhrzeigersinn wieder an. Beachten Sie die Markierung "MIN INSERT".

Was tun bei Unwohlsein während des Trainings?

STOPPEN Sie das Training sofort und SUCHEN SIE EINEN ARZT AUF bei Brustschmerzen, Übelkeit oder anderen Symptomen.

Dürfen Kinder dieses Gerät benutzen?

Nein, Kinder müssen ferngehalten werden. Das Gerät ist kein Spielzeug und darf nur von einer Person gleichzeitig benutzt werden.

Wie bewege ich den Heimtrainer?

Heben Sie die Vorderseite des Geräts leicht an und schieben Sie es mit den Rollen an der Vorderseite.

Wie pflege ich den SB 2.8 H9176?

Bewahren Sie das Gerät an einem trockenen Ort ohne große Temperaturschwankungen auf. Zur Reinigung verwenden Sie ein feuchtes Tuch. Vermeiden Sie scharfe Gegenstände in der Nähe.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Technischen Kundendienst (SAT) unter der auf der letzten Seite der Anleitung angegebenen Nummer und nennen Sie die Teilenummer und Menge.

BEDIENUNGSANLEITUNG SB 2.8 H9176 BH FITNESS

RÉGLAGE DE LA HAUTEUR DE LA SELLE

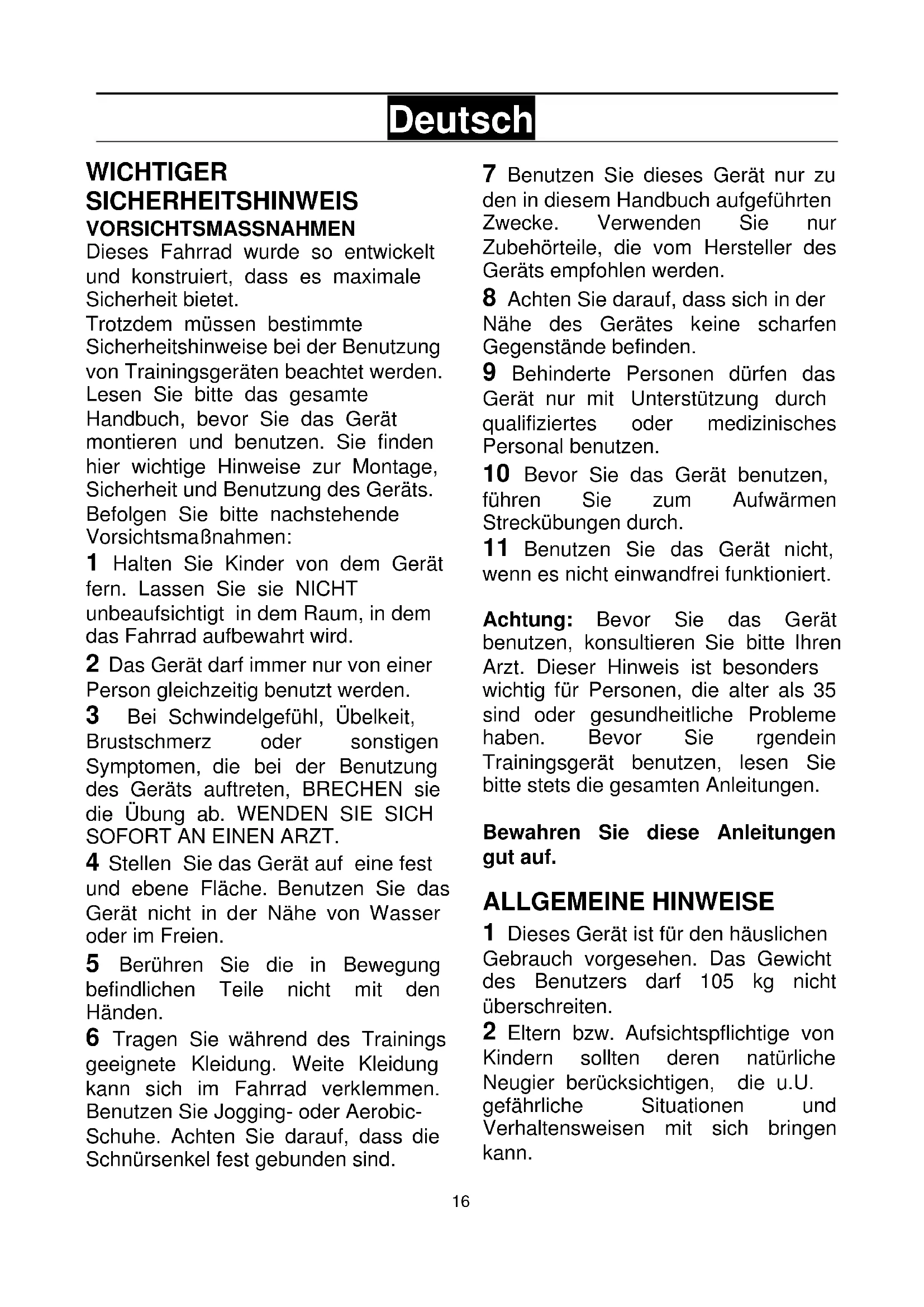

WICHTIGER SICHERHEITSHINWEIS VORSICHTSMASSNAHMEN

Dieses Fahrrad wurde so entwickelt und konstruiert, dass es maximale Sicherheit bietet.

Trotzdem müssen bestimmte Sicherheitshinweise bei der Benutzung von Trainingsgeräten beachtet werden. Lesen Sie bitte das gesamte Handbuch, bevor Sie das Gerät montieren und benutzen. Sie finden hier wichtige Hinweise zur Montage, Sicherheit und Benutzung des Geräts. Befolgen Sie bitte nachstehende Vorsichtsmaßnahmen:

1 Halten Sie Kinder von dem Gerät fern. Lassen Sie sie NICHT unbeaufsichtigt in dem Raum, in dem das Fahrrad aufbewahrt wird.
2 Das Gerät darf immer nur von einer Person gleichzeitig benutzt werden.
3 Bei Schwindelgefühl, Übelkeit, Brustschmerz oder sonstigen Symptomen, die bei der Benutzung des Geräts auftreten, BRECHEN sie die Übung ab. WENDEN SIE SICH SOFORT AN EINEN ARZT.
4 Stellen Sie das Gerät auf eine fest und ebene Fläche. Benutzen Sie das Gerät nicht in der Nähe von Wasser oder im Freien.
5 Berühren Sie die in Bewegung befindlichen Teile nicht mit den Händen.
6 Tragen Sie während des Trainings geeignete Kleidung. Weite Kleidung kann sich im Fahrrad verklemmen. Benutzen Sie Jogging- oder Aerobic-Schuhe. Achten Sie darauf, dass die Schnürsenkel fest gebunden sind.

7 Benutzen Sie dieses Gerät nur zu den in diesem Handbuch aufgeführten Zwecke. Verwenden Sie nur Zubehörteile, die vom Hersteller des Geräts empfohlen werden.
8 Achten Sie darauf, dass sich in der Nähe des Gerätes keine scharfen Gegenstände befinden.
9 Behinderte Personen dürfen das Gerät nur mit Unterstützung durch qualifiziertes oder medizinisches Personal benutzen.
10 Bevor Sie das Gerät benutzen, führen Sie zum Aufwärmen Streckübungen durch.
11 Benutzen Sie das Gerät nicht, wenn es nicht einwandfrei funktioniert.

Achtung: Bevor Sie das Gerät benutzen, konsultieren Sie bitte Ihren Arzt. Dieser Hinweis ist besonders wichtig für Personen, die alter als 35 sind oder gesundheitliche Probleme haben. Bevor Sie rgendein Trainingsgerät benutzen, lesen Sie bitte stets die gesamten Anleitungen.

Bewahren Sie diese Anleitungen gut auf.

ALLGEMEINE HINWEISE

1 Dieses Gerät ist für den häuslichen Gebrauch vorgesehen. Das Gewicht des Benutzers darf 105 kg nicht überschreiten.
2 Eltern bzw. Aufsichtspflichtige von Kindern sollten deren natürliche Neugier berücksichtigen, die u.U. gefährliche Situationen und Verhaltensweisen mit sich bringen kann.

Dieses Gerät darf unter keinen Umständen als Spielzeug verwendet werden.

3 Der Eigentümer muss sich vergewissern, dass alle Benutzer des Geräts die notwendigen Sicherheitsvorkehrungen kennen und in geeigneter Weise beachten.

MONTAGEHINWEISE

Bei der Montage dieses Geräts sollte eine zweite Person hinzugezogen werden.

1. Nehmen Sie das Gerät aus der Verpackungskiste und überprüfen Sie die Teile auf Vollständigkeit (Abb. 1).
   (55) Hauptrahmen; (107) Lenker ; (51)
   Federscheibe M10; (106) Triathlon-Unterstützung; (56) Flaschenhalter ;
   (6) Lenkerstange; (123) Stange; (121)
   Sattelstange;(9) Querstange Sattel;
   (8) Sattel; (36) Hinterer Ständer mit einstellbaren Schrauben ; (54)
   Vorderer Ständer mit Transporträdern; (21L) Linkes Pedal; (21R) Rechts Pedal; (35) Schraube mit gewölbtem
   Kopf M-10; (52) Flache Unterlegscheibe M-10; (32)
   Blindmutter M-10; (B) Sechskant-Doppelmaulschlüssel; (77) Monitors.

2. Setzen Sie das Rohr des hinteren Ständers (36) in den hinteren Ständer des Gerätes (vgl. Abb. 2). Setzen Sie die Schrauben (35) mit den Unterlegscheiben (51) (52) und den Blindmuttern (32) ein und ziehen Sie sie fest an.

3. Positionieren Sie das vordere Ständerrohr (54) mit den Rädern so, dass die roten Punkte übereinstimmen und die Räder nach vorn zeigen (vgl. Abb. 2), setzen Sie die Schrauben (35), die flachen Unterlegscheiben

(51) (52) und die Blindmuttern (32) ein und ziehen Sie sie fest an.

MONTAGE DER PEDALE

Befolgen Sie diese Hinweise zur Montage der Pedale genau, ein falsche Montage kann das Gewinde der Pedale oder der Kurbelstange beschädigen.

Die Definitionen rechts und links gehen von der Sichtweise des auf dem Sattel in Übungsposition sitzenden Anwenders aus.

Das mit (21R) markierte rechte Pedal wird im Uhrzeigersinn auf die rechte, ebenfalls mit (21R) markierte Kurbelstange gedreht. Fest anziehen. Abb. 3.

Das mit (21L) markierte linke Pedal wird gegen den Uhrzeigersinn auf die ebenfalls mit (21L) markierte linke Kurbelstange gedreht. Fest anziehen. Abb. 3.

Lösen Sie die Schrauben (57), legen Sie die portabotellín (56) in dem Rahmen (55), und ersetzen Sie die Schrauben (57), um sie zu sichern.

MONTAGE DES SATTELS

Setzen Sie die Sattelklemme (8) (Abb. 4) auf die Querstange des Sattels (9) (vgl. Abb. 4). Bringen Sie den Sattel auf Position und ziehen Sie dann die Schrauben der Klemme fest.

Schieben Sie die Stange (123) in das Rohr des Hauptrahmens (55), positionieren sie es und stellen Sie die Sattelstange mit Hilfe des Knaufs (T) auf einer bequemen Position fest (Abb. 4). Drehen Sie ihn dazu im Uhrzeigersinn.

Stellen Sie sicher, dass alle Knöpfe fest angezogen sind, bevor Sie das Gerät verwenden.

EINSTELLEN DER SATTELHÖHE

Lockern Sie den Feststellknauf (U) der Sattelstange etwas, indem Sie ihn gegen den Uhrzeigersinn drehen (Abb. 4).

Wenn die gewünschte Höhe für das Training erreicht ist, ziehen Sie den Knauf (U) durch Drehen im Uhrzeigersinn fest an.

Weiterhin im Rahmen der Bezug. Überschreiten Sie aber die MIN INSERT-Markierungen nicht.

Hinweis: Passen Sie die Größe des Rahmens mit den Knauf (T).

HORIZONTALES EINSTELLEN DES SATTELS

Lösen Sie den Anzugsknauf (S) der Sattelstange, indem Sie ihn gegen den Uhrzeigersinn drehen (Abb. 4). Wenn die geeignete Position für das Training erreicht ist, ziehen Sie den Knauf (S) durch Drehen im Uhrzeigersinn fest an. Weiterhin im Rahmen der Bezug.

ANBRINGEN DES LENKERS

Setzen Sie den Lenker (107) in ihrer Unterstützung (55) und auf die Lenkstange (6) (Abb. 5). Ziehen Sie den Knauf (115) an und stecken Sie dann die Lenkstange (6) in die Öffnung des aus dem Hauptrahmen (55) kommenden Rohres (Abb. 5). Bringen Sie sie in Position und ziehen Sie sie mit dem Knauf (Y) im Uhrzeigersinn fest.

HORIZONTALES EINSTELLEN DES LENKERS

Bringen Sie den Lenker (107) auf eine Entfernung, die Ihnen ein bequemes Trainieren ermöglicht. Ziehen Sie den Lenker dann mit dem Knauf (115) gut fest (Abb. 5).

Weiterhin im Rahmen der Bezug.

VERTIKALES EINSTELLEN DES LENKERS

Bringen Sie den Lenker (107) auf eine Entfernung, die Ihnen ein bequemes Trainieren ermöglicht. Ziehen Sie den Lenker dann mit dem Knauf (Y) gut fest (Abb. 5).

Weiterhin im Rahmen der Bezug. Überschreiten Sie aber die MIN INSERT-Markierungen nicht.

ANBRINGEN DES MONITORS.-

Setzen Sie den Monitor (77) Fig.5 in die Klammer (103). Schließen Sie dann den Pin des mittleren Kabels (66) an die Rückseite des Monitors

EINSTELLEN DES WIDERSTANDS

Zur Steuerung der gleichmäßigen Kraftanstrengung während des Trainings, verfügt dieses Gerät über einen Spannungsregler (10), der sich am Rohr des Hauptrahmens (55) befindet (Abb. 6). Dreht man diesen Regler im Uhrzeigersinn, erhält man unterschiedliche Widerstandsniveaus. Um den Pedalwiderstand zu erhöhen, drehen Sie den Spannungsregler (10) im Uhrzeigersinn (+), bis der notwendige Kraftaufwand das ideale Niveau für Ihr Training erreicht.

Um den Pedalwiderstand zu verringern, drehen Sie den Spannungsregler (10) gegen den Uhrzeigersinn (-).

Während des Trainings erhöht sich durch die Bremswirkung die Temperatur des Schwungrades. Es wird empfohlen, den Spannungsregler nach dem Training auf das Minimum zu stellen, um ein Verhärten der Bremsbacken zu verhindern.

Wichtig:

Dieser Spannungsregler (10) verfügt über ein Not-Bremssystem. Betätigt man dieses System durch festes Drücken (vgl. Pfeil auf Abb. 6), wird das Schwungrad schneller abgebremst.

NIVELLIERUNG

Sobald sich das Gerät an seinem endgültigen Aufstellort befindet, an dem das Training stattfinden soll, prüfen Sie, ob es fest auf dem Boden steht und die Nivellierung korrekt ist. Eine Nivellierung kann durch Drehen der verstellbaren Füße (34) erfolgen (vgl. Abb. 6).

TRANSPORT UND LAGERUNG

Das Gerät verfügt über Räder (50) Abb 6, die das Verschieben desselben wesentlich erleichtern. Die Räder befinden sich auf der Vorderseite des

Geräts. Durch leichtes Anheben und Schieben an der Vorderseite können Sie Ihr Gerät so problemlos an den gewünschten Ort transportieren (vgl. Abb.7). Bewahren Sie das Gerät an einem trockenen Ort mit möglichst geringen Temperaturschwankungen auf.

Sollten über den Zustand einer Komponente Zweifel bestehen, setzen Sie sich bitte mit dem (TKD) Technischen Kundendienst in Verbindung, indem Sie das Servicetelefon anrufen (siehe letzte Seite des Handbuchs).

DER HERSTELLER BEWAHRT SICH DAS RECHT ZU ÄNDERUNGEN SEINER PRODUKTSPEZIFIZIERUNGEN OHNE VORHERIGE ANKÜNDIGUNG VOR.
