| Tipo de produto | Aspirador de mesa (líquidos e poeiras) |
| Marca | HiKOKI |
| Modelo | RP35YB |
| Alimentação | 230 V, 50/60 Hz, monofásico |
| Potência | 1200 W |
| Tomada de comando | 2300 W máx |
| Fluxo de ar máx | 3,5 m³/min |
| Depressão máx | 25,5 kPa |
| Capacidade para poeiras | 25 L |
| Capacidade para líquidos | 22 L |
| Dimensões (L × P × H) | 410 mm × 435 mm × 539 mm |
| Peso | 8,4 kg (sem cabo nem acessórios) |
| Comprimento do cabo | 8 m |
| Tipo de filtro | Filtro de tecido (padrão) + filtro de papel (opcional) |
| Limpeza do filtro | Manual (bater levemente no filtro) |
| Mecanismo de segurança | Flutuador (paragem automática em caso de transbordamento de água) |
| Utilização | Apenas interior |
| Acessórios fornecidos | Mangueira flexível (3 m), 2 tubos rígidos, punho, bocal principal, bocal chato, bocal para líquidos, bocal de escova redonda, adaptador |
| Modo de funcionamento | Manual (M) e automático (A) com comando de ferramenta elétrica |
| Manutenção | Limpar o filtro regularmente, esvaziar o reservatório pelo menos 1x/dia |
| Peças sobressalentes | Filtro de papel (código 329-639), filtro de nylon (código 326-187) |
Perguntas frequentes - RP35YB HiKOKI
Perguntas dos utilizadores sobre RP35YB HiKOKI
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aspirador de mão em formato PDF gratuitamente! Encontre o seu manual RP35YB - HiKOKI e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. RP35YB da marca HiKOKI.
MANUAL DE UTILIZADOR RP35YB HiKOKI
Antes de usar, leia com cuidado para assimilar estas instruções.
Handling instructions
Bedienungsanleitung
Mode d'emploi
(4) Boquilla principal .... 1
(5) Boquilla para rincones .... 1
(6) Boquilla húmeda 1
(7) Boquilla de cepillo redondo .... 1
(8) Adaptador .... 1

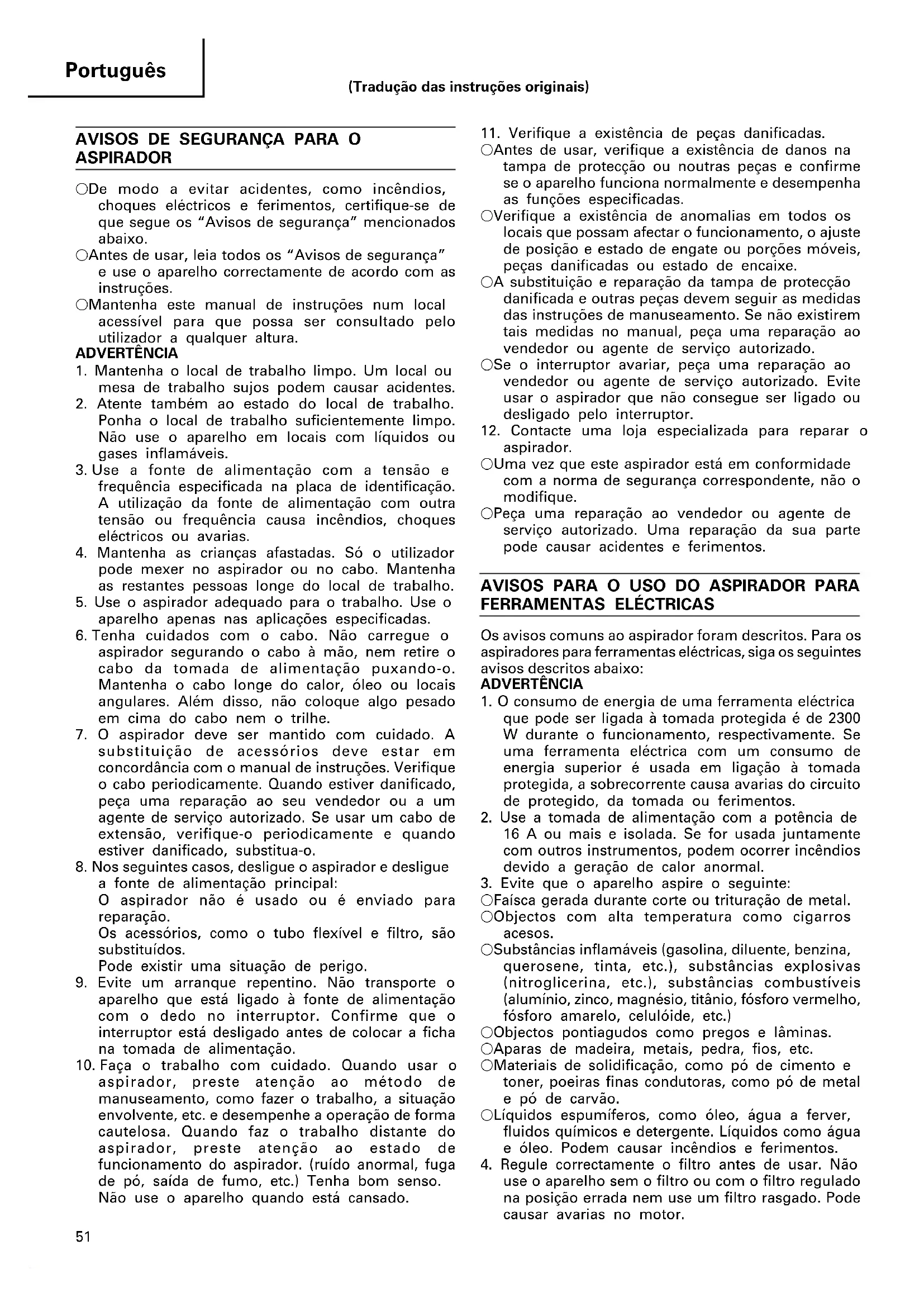

○De modo a evitar acidentes, como incêndios, choques eléctricos e ferimentos, certifique-se de que segue os “Avisos de segurança” mencionados abaixo.
○Antes de usar, leia todos os “Avisos de segurança” e use o aparelho correctamente de acordo com as instruções.
○Mantenha este manual de instruções num local acessível para que possa ser consultado pelo utilizador a qualquer altura.
ADVERTÊNCIA
-
Mantenha o local de trabalho limpo. Um local ou mesa de trabalho sujos podem causar acidentes.
-
Atente também ao estado do local de trabalho. Ponha o local de trabalho suficientemente limpo. Não use o aparelho em locais com líquidos ou gases inflamáveis.
-
Use a fonte de alimentação com a tensão e frequência especificada na placa de identificação. A utilização da fonte de alimentação com outra tensão ou frequência causa incêndios, choques eléctricos ou avarias.
-
Mantenha as crianças afastadas. Só o utilizador pode mexer no aspirador ou no cabo. Mantenha as restantes pessoas longe do local de trabalho.
-
Use o aspirador adequado para o trabalho. Use o aparelho apenas nas aplicações especificadas.
-
Tenha cuidados com o cabo. Não carregue o aspirador segurando o cabo à mão, nem retire o cabo da tomada de alimentação puxando-o. Mantenha o cabo longe do calor, óleo ou locais angulares. Além disso, não coloque algo pesado em cima do cabo nem o trilhe.
-
O aspirador deve ser mantido com cuidado. A substituição de acessórios deve estar em concordância com o manual de instruções. Verifique o cabo periodicamente. Quando estiver danificado, peça uma reparação ao seu vendedor ou a um agente de serviço autorizado. Se usar um cabo de extensão, verifique-o periodicamente e quando estiver danificado, substitua-o.
-
Nos seguintes casos, desligue o aspirador e desligue a fonte de alimentação principal:
O aspirador não é usado ou é enviado para reparação.
Os acessórios, como o tubo flexível e filtro, são substituídos.
Pode existir uma situação de perigo.
-
Evite um arranque repentino. Não transporte o aparelho que está ligado à fonte de alimentação com o dedo no interruptor. Confirme que o interruptor está desligado antes de colocar a ficha na tomada de alimentação.
-
Faça o trabalho com cuidado. Quando usar o aspirador, preste atenção ao método de manuseamento, como fazer o trabalho, a situação envolvente, etc. e desempenhe a operação de forma cautelosa. Quando faz o trabalho distante do aspirador, preste atenção ao estado de funcionamento do aspirador. (ruído anormal, fuga de pó, saída de fumo, etc.) Tenha bom senso. Não use o aparelho quando está cansado.
-
Verifique a existência de peças danificadas.
○Antes de usar, verifique a existência de danos na tampa de protecção ou noutras peças e confirme se o aparelho funciona normalmente e desempenha as funções especificadas.
○Verifique a existência de anomalias em todos os locais que possam afectar o funcionamento, o ajuste de posição e estado de engate ou porções móveis, peças danificadas ou estado de encaixe.
○A substituição e reparação da tampa de protecção danificada e outras peças devem seguir as medidas das instruções de manuseamento. Se não existirem tais medidas no manual, peça uma reparação ao vendedor ou agente de serviço autorizado.
○Se o interruptor avariar, peça uma reparação ao vendedor ou agente de serviço autorizado. Evite usar o aspirador que não consegue ser ligado ou desligado pelo interruptor.
- Contacte uma loja especializada para reparar o aspirador.
○Uma vez que este aspirador está em conformidade com a norma de segurança correspondente, não o modifique.
○Peça uma reparação ao vendedor ou agente de serviço autorizado. Uma reparação da sua parte pode causar acidentes e ferimentos.
AVISOS PARA O USO DO ASPIRADOR PARA FERRAMENTAS ELÉCTRICAS
Os avisos comuns ao aspirador foram descritos. Para os aspiradores para ferramentas eléctricas, siga os seguintes avisos descritos abaixo:
ADVERTÊNCIA
-
O consumo de energia de uma ferramenta eléctrica que pode ser ligada à tomada protegida é de 2300 W durante o funcionamento, respectivamente. Se uma ferramenta eléctrica com um consumo de energia superior é usada em ligação à tomada protegida, a sobrecorrente causa avarias do circuito de protegido, da tomada ou ferimentos.
-
Use a tomada de alimentação com a potência de 16 A ou mais e isolada. Se for usada juntamente com outros instrumentos, podem ocorrer incêndios devido a geração de calor anormal.
-
Evite que o aparelho aspire o seguinte:
○Faísca gerada durante corte ou trituração de metal.
○Substâncias inflamáveis (gasolina, diluente, benzina, querosene, tinta, etc.), substâncias explosivas (nitroglicerina, etc.), substâncias combustíveis (alumínio, zinco, magnésio, titânio, fósforo vermelho, fósforo amarelo, celulóide, etc.)
○Objectos pontiagudos como pregos e lâminas.
○Aparas de madeira, metais, pedra, fios, etc.
○Materiais de solidificação, como pó de cimento e toner, poeiras finas condutoras, como pó de metal e pó de carvão.
○Líquidos espumíferos, como óleo, água a ferver, fluidos químicos e detergente. Líquidos como água e óleo. Podem causar incêndios e ferimentos.
-
Regule correctamente o filtro antes de usar. Não use o aparelho sem o filtro ou com o filtro regulado na posição errada nem use um filtro rasgado. Pode causar avarias no motor.
-
Não coloque água ou óleo no aparelho, na ficha ou na tomada protegida. Uma vez que este aparelho não é à prova de água, podem ocorrer choques eléctricos e avarias.
- Não use o aparelho com a abertura de sucção, entrada de ar ou abertura de saída obstruídas. A temperatura do motor pode subir de forma anormal, causando problemas, como a deformação de peças ou avaria do motor.
- Não opere o aparelho quando a bóia está a funcionar ou quando o tubo flexível ou boca de sucção, etc. estão entupidos com uma substância estranha. A temperatura do motor pode subir de forma anormal, causando problemas, como deformação de peças ou avaria do motor (no caso do RP35YB).
- Não coloque o aparelho deitado nem o ligue nesta posição. Pode causar choque eléctricos ou avarias.
- Para evitar deformação ou quebra do aparelho devido a quedas etc., o aparelho deve ser movido devagar. Quebras, fissuras ou deformação podem causar ferimentos.
- Quando deixar cair ou bater com o aparelho acidentalmente, verifique as quebras, fissuras ou deformação do aparelho. Quebras, fissuras ou deformação podem causar ferimentos.
-
Quando o aparelho não está em condições ou emite um ruído anormal durante a utilização, desligue imediatamente o interruptor e peça uma reparação ao vendedor ou agente de serviço autorizado. Se continuar a usar o aparelho, pode resultar em ferimentos.
-
Quando usa um cabo de extensão, use um cabo triplo equipado com um fio de ligação à terra. O cabo duplo sem fio de ligação à terra pode causar choques eléctricos.
-
Este aparelho só é usado no interior. Nunca o use no exterior. A deterioração do isolamento pode causar choques eléctricos ou incêndios.
ESPECIFICAÇÕES
| Item\Modelo | RP35YB RP35YE | |
| Fonte de alimentação usada CA Monofásica 50/60 Hz uso comum, Tensão 230 V | ||
| Motor Motor comutador de série monofásico | ||
| Aplicação Tipo Húmido e Seco | ||
| Entrada de alimentação*1 | 1200 W | |
| Tomada eléctrica protegida 2300 W | ||
| Máx. Fluxo de ar 3,5 m | ^3 /min | |
| Máx. Aspiração 25,5 kPa | ||
| Pormenores-Seco 25 L 32 L | ||
| Pormenores-Húmido 22 L 16 L | ||
| Motor de limpeza do filtro – Motor CC (12 V) | ||
| Dimensões (L × P × A) | 410 mm × 435 mm × 539 mm | 395 mm × 460 mm × 699 mm |
| Peso*2 | 8,4 kg | 12,4 kg |
| Cabo | 8 m | |
*1 Não deixe de verificar a voltagem na placa identificadora constante do produto, pois ela está sujeita a mudanças conforme a área.
*2 Excluindo cabo e acessórios.
ACESSÓRIOS-PADRÃO
(1) Tubo (id 38 mm × 3 m comprimento)....1
(2) Tubo 2
(3) Pega de união 1
(4) Bocal principal 1
(5) Bocal para frinchas 1
(6) Bocal húmido 1
(7) Bocal de escova redonda 1
(8) Adaptador 1
Os acessórios-padrão estão sujeitos a mudanças sem aviso prévio.
Os acessórios opcionais estão sujeitos a mudanças sem aviso prévio.
APLICAÇÕES
○Limpeza geral no local de trabalho e outros.
○Recolha de poeiras finas geradas durante a trituração, corte ou perfuração de betão ou madeira usando ferramentas eléctricas.
○Sucção de líquido, como água entornada no chão.
RETIRAR DA EMBALAGEM
○Retire cuidadosamente a ferramenta eléctrica da embalagem.
○Retire os acessórios no depósito antes da utilização.
ANTES DA OPERAÇÃO
ADVERTÊNCIA
○Antes usar verifique o seguinte. Os passos de 1 a 3 devem ser executados antes de inserir a ficha na tomada de alimentação.
1. Confirme a fonte de alimentação usada.
Certifique-se de que usa o aparelho com a tensão indicada na placa de identificação. Se for usado com tensão superior à indicada, a rotação do motor pode ser anormalmente rápida, danificando o aparelho. Além disso, não use o aparelho com transformadores, como fonte de alimentação CC, um gerador de motor ou um impulsor senão danifica o aparelho e causa acidentes.
2. Confirme que o interruptor de aspiração está desligado.
Se, não souber que o interruptor de aspiração está ligado e se inserir a ficha na tomada de alimentação, o aparelho arranca repentinamente, causando acidentes inesperados. O interruptor de aspiração liga ao colocar o interruptor em "ON" e desliga ao colocá-lo em "OFF". Certifique-se de que o interruptor está em "OFF". (Fig. 10)
Consulte o passo "2. Colocar o filtro", o filtro deve estar correctamente colocado.
4. Inspecção da tomada de alimentação
Se, quando inserir a ficha, a tomada de alimentação está solta ou a ficha sai facilmente é necessária uma reparação. Consulte uma loja do ramo da electricidade perto de si. Se a tomada de alimentação for usada assim, sobreaquecerá e causará acidentes.
5. Cabo de extensão
ADVERTÊNCIA
○Use um cabo de extensão em bom estado. Se a tomada de alimentação está distante, use um cabo de extensão suficientemente grosso e o mais curto possível para passar corrente eléctrica.
COMO USAR
CUIDADO
○Não use a tampa da cabeça como banco nem se sente em cima da mesma. Caso contrário o aparelho move-se repentinamente, causando um ferimento.
NOTA
Manuseie o tubo com cuidado. Não dobre o tubo flexível forçosamente, não o comprima nem o puxe para mover o aspirador. Além disso, não guarde o tubo flexível dobrado. Caso contrário ocorrem problemas como a deformação.
1. Ligar o tubo
Prima o tubo flexível contra a abertura de sucção do depósito até ouvir um estalido e ligue-o. Quando retirar o tubo flexível, puxe-o enquanto prime o botão da abertura de sucção. (Fig. 5)
2. Colocar o filtro (Fig. 6)
ADVERTÊNCIA
○Certifique-se de que coloca o filtro. (filtro em pano ou filtro para pó). Caso contrário danifica o motor.
○Quando recolher poeiras finas, como pó das pedras e de cimento use o filtro de papel opcional. [no caso do RP35YB]
○Uma vez que é um filtro para sucção seca ou húmida, não o retire quando aspira líquidos, como água. [no caso do RP35YB]
NOTA
○Se o filtro estiver húmido, deixe-o a secar à luz solar directa. Utilizar o filtro quando estiver húmido irá reduzir a força de aspiração de forma não perceptível.
(1) Verifique se o elemento filtrante é colocado no bocal do depósito.
(2) Verifique se o compartimento do filtro está no fundo do filtro. [no caso do RP35YB]
3. Coloque o bocal principal, tubos, etc. Quando é usado para limpar (Fig. 7)
Ligue pela ordem Tubo Flexível (id 38 mm × 3 m comprimento), Pega de união, Tubo e Bocal principal. A ligação é feita premindo na direcção das setas. O bocal de sucção para frinchas pode também ser colocado, dependendo da aplicação.
Ligue pela ordem Tubo (id 38 mm × 3 m comprimento) e Adaptador (Acessório de série). A ligação é feita premindo na direcção das setas.
○A tensão é aplicada à tomada eléctrica protegida independentemente da posição do interruptor de aspiração ou interruptor de selecção de modo neste
aparelho. Quando insere a ficha de uma ferramenta eléctrica na tomada eléctrica protegida, verifique se o interruptor da ferramenta eléctrica está desligado. Se, não souber que o interruptor de aspiração está ligado e se inserir a ficha na tomada de alimentação, o aparelho arranca repentinamente, causando acidentes inesperados.
○Não ligue a ferramenta eléctrica à tomada eléctrica protegida se exceder o seguinte consumo de energia. Caso contrário, uma corrente excessiva causa avarias do circuito protegido, na ficha ou mesmo ferimentos. Ligue a ferramenta eléctrica a uma tomada que não seja a tomada de alimentação na qual a ficha deste aparelho está ligada. 2300 W do consumo de energia para a ferramenta eléctrica.
NOTA
Se um produto com transformador de enrolamento está ligado à tomada eléctrica protegida, o aparelho será protegido durante 5 segundos, o que não significa avaria.
(1) Verifique o consumo de energia da ferramenta eléctrica a ser ligada
Este aparelho pode ser ligado a uma ferramenta eléctrica cujo consumo de energia é de 2300 W. Verifique o consumo de energia da ferramenta eléctrica a ser ligada. Uma ferramenta eléctrica que exceda o limite anterior, tem de ser ligada a uma tomada que não seja a tomada de alimentação na qual a ficha do aparelho está ligada. Neste caso, o aparelho não pode ser utilizado ou desligado pela operação do interruptor da ferramenta eléctrica.
(2) Ligar a ficha de uma ferramenta eléctrica (Fig. 9)
Levante a protecção, insira a ficha da ferramenta eléctrica na tomada eléctrica protegida.
6. Operação do interruptor de selecção de modo, interruptor de aspiração e interruptor do filtro de limpeza do filtro (Fig. 10)
(1) Interruptor de selecção de modo
Premindo "A" (Automático) o aparelho pode ser utilizado e desligado através da operação do interruptor da ferramenta eléctrica ligada. Premindo "M" (Manual) o aparelho pode ser utilizado e desligado através da operação do seu interruptor.
(2) Interruptor de aspiração
Premindo “ON” liga o aparelho. Colocando o interruptor em “OFF” desliga o aparelho. Quando o interruptor de seleção de modo está em “M” (Manual) o aparelho liga e desliga através da operação do interruptor de aspiração.
(3) Interruptor de limpeza do filtro [no caso do RP35YE] NOTA
Se, durante a utilização do dispositivo de limpeza do filtro, colocar o interruptor de aspiração em "ON" ou iniciar a operação protegida com a ferramenta eléctrica, a operação do dispositivo de limpeza do filtro pára. Nos seguintes casos, o dispositivo de limpeza do filtro não funciona:
○Quando o interruptor de aspiração está em "OFF".
○Até o motor parar colocando o interruptor de aspiração em "OFF".
○Após passarem 15 minutos depois de ter colocado o interruptor em "OFF".
(Assim que o dispositivo de limpeza do filtro é desligado ao colocar o interruptor de aspiração em "ON", este pode ser utilizado.)
○Quando insere a ficha.
(Assim que o dispositivo de limpeza do filtro é desligado ao colocar o interruptor de aspiração em "ON", este pode ser utilizado.)
Mesmo que não prima o interruptor de limpeza do filtro, uma vez que esta máquina monitoriza sempre a potência de sucção, assim que esta descer até certo ponto, o dispositivo de limpeza do filtro liga automaticamente e a potência de sucção aumenta. Se o interruptor de aspiração está em "OFF" e o interruptor de limpeza do filtro é premido, o dispositivo de limpeza do filtro funciona durante vários minutos, permitindo que as poeiras caiam do filtro.
(4) Procedimento de operação de cada interruptor
(a) Quando usar o aparelho com um ferramenta eléctrica protegida
①Prima "A" (Automático) do interruptor de seleção de modo.
②Prima "ON" do interruptor de aspiração.
③Ao operar o interruptor da ferramenta eléctrica ligada, o aparelho também opera e desliga de forma protegida. Além disso, de modo a aspirar as restantes poeiras do tubo, o aparelho funciona durante vários segundos mesmo após desligar o interruptor da ferramenta eléctrica e depois o aparelho desliga.
(b) Quando usar o aparelho para limpar
①Prima "M" (Manual) do interruptor de seleção de modo.
②Se premir "ON" no interruptor de aspiração, liga o aparelho. Para o desligar coloque o interruptor em "OFF".
No caso do dispositivo de limpeza do filtro ser operado automaticamente, prima "A" (Automático) no interruptor de selecção de modo.
7. Limpeza do filtro
ADVERTÊNCIA
Certifique-se de que desliga o interruptor de aspiração, assim como a ficha da tomada de alimentação.
CUIDADO
Se o depósito está cheio de poeiras, a potência de sucção diminui. Despeje as poeiras o mais cedo possível quando atingem a metade do depósito.
No caso do RP35YB
Quando a potência de sucção diminui durante a utilização, retire as poeiras de acordo com o seguinte procedimento:
(1) Retire o engate e desengate a cabeça. Para o procedimento, consulte o passo "8. Despeje as poeiras".
(2) Retire as poeiras batendo no lado interior do filtro várias vezes com o filtro montado no depósito. A potência de sucção é recuperada.
(3) Encaixe a cabeça e o engate na posição original. Consulte o método de encaixe no passo "8. Despeje as poeiras".
No caso do RP35YE
Este aparelho está equipado com um dispositivo de limpeza automática do filtro que liga assim que a potência de sucção diminuir até certo ponto.
NOTA
Uma vez que o dispositivo de limpeza do filtro funciona quando a potência de sucção diminui até certo ponto, este funciona também nos seguintes casos:
○Quando o bocal de sucção na ponta do tubo está fechado.
○Quando o tubo está entupido com substâncias estranhas.
(1) Quando a potência de sucção do aparelho diminui até certo ponto durante a utilização, o dispositivo de limpeza do filtro liga automaticamente e a potência de sucção recupera da seguinte forma:
(a) Quando usar o aparelho para limpar
Após desligar o motor ao colocar o interruptor de seleção de modo em “A” (Automático), o dispositivo de limpeza do filtro funciona durante vários segundos.
(b) Quando usar o aparelho com um ferramenta eléctrica protegida
Coloque o interruptor da ferramenta eléctrica em "OFF" e ligue o aparelho em funcionamento completo durante vários segundos. De seguida, após desligar o motor, o dispositivo de limpeza do filtro funciona durante vários segundos Dependendo da ferramenta eléctrica ligada e da espessura do adaptador de encaixe na ponta do tubo, o dispositivo de limpeza do tubo pode funcionar sempre que o interruptor da ferramenta for colocado em "OFF". No entanto, isto não é uma avaria.
(2) Sempre que retirar as poeiras do filtro, após colocar o interruptor de aspiração em "ON", prima o interruptor de limpeza do filtro. (Fig. 10) Sempre que for premido, o dispositivo de limpeza do filtro funciona durante vários segundos. Mesmo que prima o interruptor de limpeza do filtro, este pode não funcionar. Consulte o passo "6. (3) Interruptor de limpeza do filtro".
(3) Se o interruptor de limpeza do filtro funcionar repetidamente e a potência de sucção não for recuperada, o depósito está quase cheio de poeiras. Despeje as poeiras no depósito.
○Certifique-se de que desliga o interruptor de aspiração, assim como a ficha da tomada de alimentação.
○No caso do RP35YE após a operação do dispositivo de limpeza do filtro, certifique-se de que desliga o interruptor de aspiração e desliga a ficha da tomada de alimentação.
CUIDADO
○Não bata com o depósito, filtro ou cabeça. Caso contrário, ficarão deformados ou danificados.
○Embora seja baseada na quantidade de aspiração de pós e líquidos, deite os pós e líquidos no depósito pelo menos uma vez por dia e mantenha o aparelho, o filtro, etc. limpos. Caso contrário, pode causar diminuição da potência de sucção diminui, avaria no motor, maus cheiros e ferrugem.
○Não segure os engates quando despeja poeiras no depósito. Caso contrário pode danificá-los.
NOTA
○Não incline o depósito com acessórios (Tubo, Bocal principal, etc.) inseridos na base do depósito. Caso contrário pode danificar uma peça.
No caso do RP35YB
ADVERTÊNCIA
○Se o aparelho for empurrado deitado enquanto o depósito contém líquidos, os líquidos entram para o motor ou para os interruptores, causando choques eléctricos ou avaria no motor.
(1) Retire os engates (2 peças) e levante a pega da cabeça. (Fig. 11)
(2) Retire as poeiras do filtro, batendo ligeiramente várias vezes no lado interior do filtro.
(3) Incline o depósito e despeje as poeiras. (Fig. 12)
(4) Coloque o filtro, compartimento do filtro, a cabeça e o engate nas posições iniciais.
No caso do RP35YE CUIDADO
○Coloque o interruptor de aspiração em "OFF" e prima o interruptor de limpeza do filtro e retire as poeiras do filtro. De seguida, após aguardar 1 minuto, despeje as poeiras do depósito.
(1) Desencaixe os engates (2 peças) e levante a pega da cabeça. (Fig. 11)
(2) Despeje as poeiras no depósito. (Fig. 13)
(3) Encaixe a cabeça e os engates nas posições originais.
9. Transporte e armazenamento
(1) Como usar a pega
Quando carregar ou mover o aparelho, segure a pega da cabeça como demonstrado na Fig. 14. Quando não usa a pega, coloque-a na peça da cabeça.
(2) Travar e destravar as rodas
Ao baixar a patilha da roda com o travão, a rotação da roda fica fixa. Quando destravar a roda fixa, levante a patilha. (Fig. 15) Quando transportar o aparelho num veículo trave as rodas para segurar o aparelho. No entanto, quando mover o aparelho, verifique que a roda está destravada senão danifica a roda.
(3) Quando guarda o aparelho
Quando pretende interromper a limpeza por um momento, pode pendurar o suporte do tubo do tubo. O aparelho pode então, ser guardado. O cabo também pode ser enrolado e pendurado. (Fig. 16)
10. Dispositivo para desligar a sucção No caso do RP35YE ADVERTÊNCIA
○Evite aspirar líquidos espumíferos como detergentes ou espuma. Antes de ligar o dispositivo para desligar a sucção, a espuma pode sair pela saída de ar. Se continuar a usar o aparelho dessa forma, resultará num choque eléctrico ou avaria.
Este aparelho está equipado com um dispositivo para desligar a sucção de modo a evitar que a água entre para o motor quando aspira uma quantidade de água acima do recomendado.
Quando o dispositivo para desligar a sucção funciona, o motor desliga automaticamente e a sucção pára.
Quando o dispositivo para desligar a sucção funciona para desligar o motor, desligue o interruptor imediatamente, assim como a ficha da tomada de alimentação e retire a água do depósito.
○Certifique-se de que desliga o aparelho e retira a ficha da tomada.
○ Quando utilizar um filtro de papel, utilize-o em combinação com um filtro de pano padrão. [No caso do RP35YE, utilize em combinação com o filtro de pó padrão.]
Se o filtro de papel rasgar, pode entrar pó dentro do motor, provocando um ruído anormal ou incêndio devido a sobreaquecimento.
CUIDADO
○Quando utilizar um filtro de papel, evite aspirar líquidos, tais como água ou pó molhado, uma vez que pode rasgar o filtro.
[RP35YE]
(1) Abra o filtro de papel na vertical, de forma a que o orifício de sucção no filtro de papel esteja por cima do topo do depósito. (Fig. 17)
(2) Antes de ligar o filtro ao aparelho, dobre as duas dobras no cartão aprox. 90° na direcção da seta. (Fig. 18)
(3) Faça corresponder o orifício de sucção no filtro do papel com a abertura de sucção do aparelho. Introduza o filtro na direcção da seta, tal como ilustrado, de forma a que o cartão do filtro de papel passe o batente na abertura de sucção. (Fig. 19) [RP35YB]
(1) Abra o filtro de papel na horizontal, de forma a que o orifício de sucção no filtro de papel esteja por cima do topo do depósito. (Fig. 17)
(2) Antes de ligar o filtro ao aparelho, dobre as duas dobras no cartão aprox. 90° na direcção da seta. (Fig. 18)
(3) Faça corresponder o orifício de sucção no filtro do papel com a abertura de sucção do aparelho. Introduza o filtro na direcção da seta, tal como ilustrado, de forma a que o cartão do filtro de papel passe o batente na abertura de sucção. (Fig. 20)
MECANISMO DA BÓIA
No caso do RP35YB
Este aparelho está equipado com um mecanismo de bóia de modo a evitar que a água entre para o motor quando aspira uma quantidade de água acima do recomendado. Quando a bóia funciona para não aspirar água, desligue o interruptor imediatamente e retire a água do depósito.
ADVERTÊNCIA
○Com a bóia a funcionar, não continue a operação. Caso contrário, a temperatura do motor pode subir de forma anormal, causando problemas, como deformação de peças ou avaria do motor.
○Evite aspirar líquidos espumíferos como detergentes e espuma. Antes da bóia funcionar, as espumas podem sair pela saída de ar. Se continuar a usar o aparelho dessa forma, resultará num choque eléctrico ou avaria.
MANUTENÇÃO E INSPEÇÃO
ADVERTÊNCIA
○Certifique-se de que desliga o interruptor de aspiração, assim como a ficha da tomada de alimentação.
○Não trabalhe com as mãos molhadas. Pode causar choques eléctricos ou avarias.
1. Manutenção do filtro
NOTA
○Uma vez que o filtro se desgasta, recomenda-se que tenha suplentes.
○Deve simplesmente bater no filtro em pano mesmo que esteja consideravelmente entupido. (no caso do RP35YB). Escovar fortemente diminui a vida útil.
○Não deixe cair o filtro. (no caso do RP35YE). Pode partir a peça de resina.
No caso do RP35YB
Um filtro entupido diminui imenso a potência de sucção. Bata no lado interior do filtro regularmente para tirar as poeiras.
No caso do RP35YE
Qualquer pó que fique entre a protecção da água e o filtro não será removido pelo dispositivo de remoção do pó.
Desligue os conectores (2), solte as porcas de orelhas (3), puxe a protecção da água na direcção da seta para a desmontar e remova qualquer pó. Monte os elementos seguintes, seguindo as instruções acima pela ordem inversa. Quando ligar os conectores, empurre-os até que encaixem. (Fig. 24)
NOTA
○Aperte bem o parafuso de orelhas quando instalar a protecção de água. Caso contrário, a protecção de água pode cair durante a utilização.
○ Quando remover a protecção de água, mantenha o parafuso de orelhas, a anilha-mola, a anilha e a porca num local seguro, para não se perderem. Utilize-as para montar a protecção de água.
○Antes de ligar os conectores (2), remova qualquer pó ou sujidade nos elementos de ligação. Se entrar pó ou sujidade nos conectores, poderá evitar que as peças efectuem correctamente a ligação.
Se o filtro está muito entupido, o dispositivo de limpeza do filtro não consegue remover as poeiras e a potência de sucção diminui. Limpe o filtro com uma escova e ar comprimido periodicamente. (Pelo menos uma vez por mês). Como demonstrado na
Fig. 21 e Fig. 22, o filtro deve ser sujeito a escovagem e ar comprimido de modo a remover as poeiras que entopem, para que recupere a potência de sucção e retenção de desempenho. Leve o filtro à luz para verificar se existem rupturas ou orifícios. (Fig. 23)
Certifique-se de que verifica o filtro e o veio do sensor depois de utilizar.
Se o filtro ou o veio do sensor estiver sujo, lave-o com água, tendo cuidado para não deixar cair água na cabeça, uma vez que pode provocar um choque eléctrico.
Depois de lavar, deixe a secar à luz solar directa. Se a sujidade secar no filtro, limpe suavemente com uma escova.
2. Inspeção dos parafusos de montagem
Inspezione regularmente todos os parafusos de montagem e se certifique de que estão corretamente apertados. Se algum deles estiver frouxo, reaperteo imediatamente. Caso isso não seja feito, pode resultar em perigo grave.
3. Manutenção do motor
A unidade de enrolamento do motor é o verdadeiro "coração" da ferramenta elétrica.
Cuide bem para assegurar que o enrolamento não se danifique e/ou se molhe com óleo ou água.
O pó pode ser removido com um pano suave ou um pano molhado em água com sabão. Não use lixívia, cloro, gasolina ou diluente, pois podem danificar os plásticos.
5. Serviço e reparações
Todas as ferramentas eléctricas de qualidade necessitam eventualmente de reparação ou substituição de peças devido a desgaste do uso normal. Para garantir que só serão usadas peças de substituição autorizadas, todo o serviço e reparações devem ser efectuadas por um CENTRO DE ASSISTÊNCIA AUTORIZADO DA HiKOKI.
Se o cabo de alimentação está danificado, tem de ser substituído pelo fabricante, agente de serviço ou pessoas igualmente qualificadas de modo a evitar riscos.
6. Lista de peças para conserto
A: Item N°
B: Código N°
C: N° Usado
D: Observações
CUIDADO
Consertos, modificações e inspeção de Ferramentas Elétricas da HiKOKI devem ser realizados por uma Oficina Autorizada da HiKOKI.
Esta lista de peças pode ser útil se apresentada com a ferramenta na Oficina Autorizada da HiKOKI ao solicitar conserto ou manutenção.
Na operação e na manutenção das ferramentas elétricas, devem-se observar as normas de segurança e os padrões prescritos por cada país.
MODIFICAÇÃO
As Ferramentas Elétricas da HiKOKI estão sempre sendo aperfeiçoadas e modificadas para incorporar os mais recentes avanços tecnológicos.
Dessa forma, algumas peças (isto é, números de código e/ou design) podem mudar sem aviso prévio.
GARANTIA
Garantimos que a HiKOKI Power Tools obedece às respectivas normas específicas estatutárias/de país. Esta garantia não cobre avarias ou danos derivados de má utilização, abuso ou desgaste normal. Em caso de queixa, envie a Ferramenta, não desmontada, juntamente com o CERTIFICADO DE GARANTIA que se encontra no fundo destas instruções de utilização, para um Centro de Serviço Autorizado HiKOKI.
NOTA
Devido ao contínuo programa de pesquisa e desenvolvimento da HiKOKI, as especificações aqui contidas estão sujeitas a mudanças sem aviso prévio.
