RP35YB - Aspiradora de mano HiKOKI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador de mesa (líquidos y polvo)
Marca	HiKOKI
Modelo	RP35YB
Alimentación	230 V, 50/60 Hz, monofásico
Potencia	1200 W
Toma de enclavamiento	2300 W máx.
Caudal de aire máximo	3,5 m³/min
Depresión máxima	25,5 kPa
Capacidad de polvo	25 L
Capacidad de líquidos	22 L
Dimensiones (L × P × H)	410 mm × 435 mm × 539 mm
Peso	8,4 kg (sin cable ni accesorios)
Longitud del cable	8 m
Tipo de filtro	Filtro de tela (estándar) + filtro de papel (opcional)
Limpieza del filtro	Manual (golpear el filtro)
Mecanismo de seguridad	Flotador (parada automática en caso de exceso de agua)
Uso	Solo interior
Accesorios incluidos	Manguera flexible (3 m), 2 tubos rígidos, asa, boquilla principal, boquilla plana, boquilla para líquidos, boquilla con cepillo redondo, adaptador
Modo de funcionamiento	Manual (M) y automático (A) con enclavamiento de herramienta eléctrica
Mantenimiento	Limpiar el filtro regularmente, vaciar el depósito al menos 1 vez al día
Piezas de repuesto	Filtro de papel (código 329-639), filtro de nailon (código 326-187)

Preguntas frecuentes - RP35YB HiKOKI

¿Cómo conectar la manguera flexible?

Empuje la manguera flexible en el orificio de aspiración del depósito hasta que haga clic. Para retirarla, presione el botón del orificio mientras tira de la manguera.

¿Cómo usar la toma de enclavamiento para una herramienta eléctrica?

Conecte la herramienta (máx. 2300 W) en la toma de enclavamiento. Coloque el selector de modo en A (Automático): el aspirador se enciende y apaga con la herramienta. El modo M (Manual) permite un control independiente.

¿Cómo limpiar el filtro en el RP35YB?

Corte la alimentación y desconecte. Retire la cabeza, luego golpee la cara interior del filtro para desprender el polvo. No cepille vigorosamente para no dañar el filtro.

¿Cómo vaciar el polvo del depósito?

Ponga el interruptor en OFF y desconecte. Retire los dispositivos de sujeción, levante la cabeza, luego golpee el filtro. Incline el depósito para vaciar el polvo. Vuelva a montar todo.

¿Qué hacer si la potencia de aspiración disminuye?

Verifique que el filtro no esté obstruido. Golpéelo para limpiarlo. Si el depósito está medio lleno, vacíelo. Si el problema persiste, inspeccione la manguera y los accesorios para posibles obstrucciones.

¿Qué líquidos no aspirar?

Nunca aspire líquidos inflamables (gasolina, diluyente), sustancias explosivas o líquidos espumosos (detergente). Esto puede provocar un incendio o una electrocución.

¿Cómo transportar y guardar el aparato?

Use el asa para transportarlo. Para guardarlo, cuelgue la manguera en el portamanguera y enrolle el cable. Baje el freno de la rueda para bloquearlo en estacionamiento.

¿Cómo instalar el filtro de papel opcional?

Abra el filtro de papel horizontalmente. Doble los dos cartones a 90°. Alinee el orificio del filtro con la boca de aspiración, luego insértelo asegurándose de que el cartón sobrepase la cuña.

¿Qué hacer si se activa el flotador?

El flotador detiene la aspiración cuando el agua alcanza un nivel crítico. Corte inmediatamente el interruptor, desconecte y vacíe el agua del depósito. No continúe usando el aparato hasta haber vaciado.

¿Dónde reparar el aspirador?

Toda reparación debe ser realizada por un centro de reparación autorizado HiKOKI. No intente repararlo usted mismo. Presente la lista de piezas de repuesto durante la visita.

MANUAL DE USUARIO RP35YB HiKOKI

Leer cuidadosamente y comprender estas instrucciones antes del uso.

Instrucciones de manejo

Instruções de uso

1

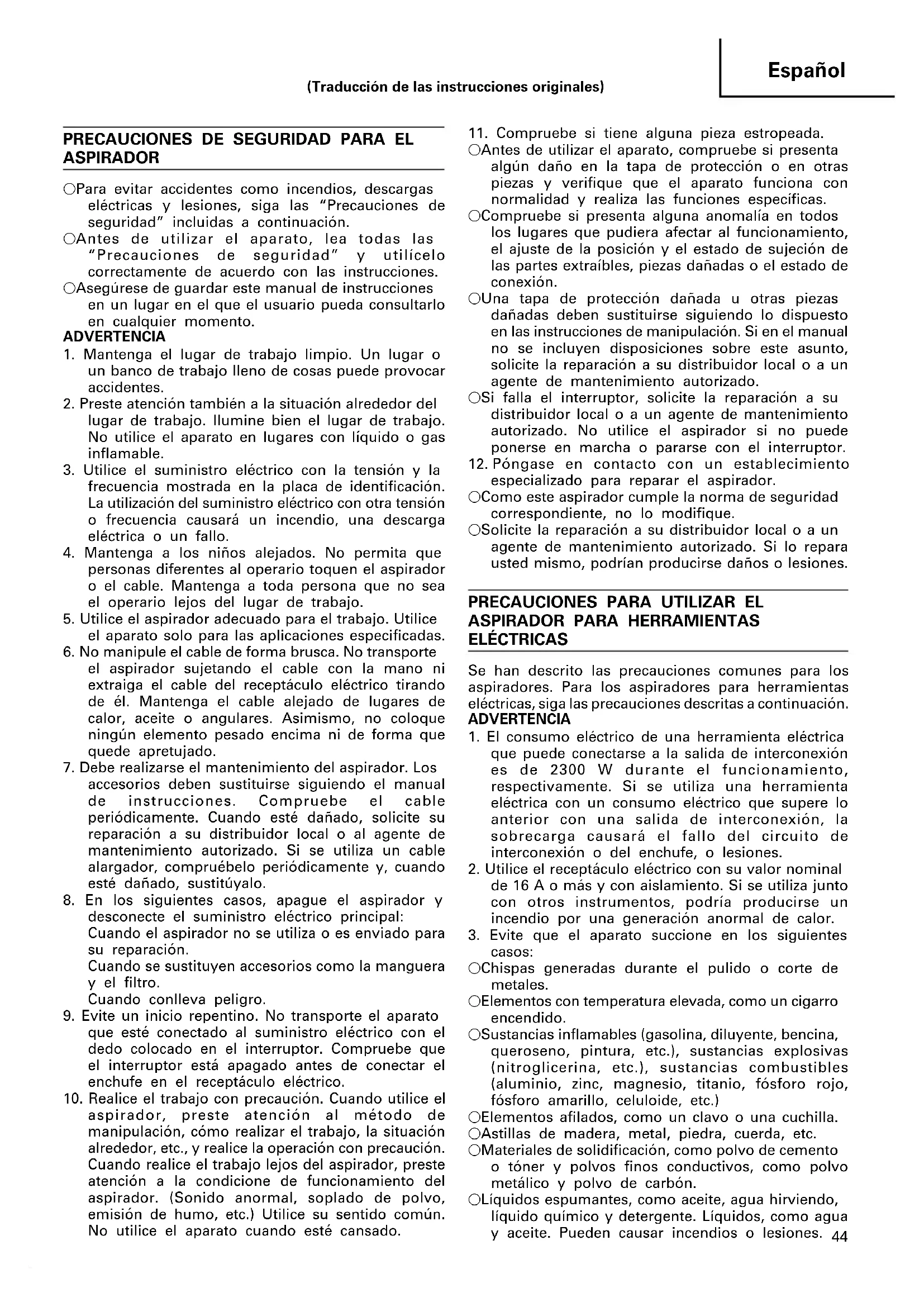

PRECAUCIONES DE SEGURIDAD PARA EL ASPIRADOR

○Para evitar accidentes como incendios, descargas eléctricas y lesiones, siga las “Precauciones de seguridad” incluidas a continuación.
○Antes de utilizar el aparato, lea todas las "Precauciones de seguridad" y utilícelo correctamente de acuerdo con las instrucciones.
○Asegúrese de guardar este manual de instrucciones en un lugar en el que el usuario pueda consultarlo en cualquier momento.

ADVERTENCIA

1. Mantenga el lugar de trabajo limpio. Un lugar o un banco de trabajo lleno de cosas puede provocar accidentes.
2. Preste atención también a la situación alrededor del lugar de trabajo. Ilumine bien el lugar de trabajo. No utilice el aparato en lugares con líquido o gas inflamable.
3. Utilice el suministro eléctrico con la tensión y la frecuencia mostrada en la placa de identificación. La utilización del suministro eléctrico con otra tensión o frecuencia causará un incendio, una descarga eléctrica o un fallo.

4. Mantenga a los niños alejados. No permita que personas diferentes al operario toquen el aspirador o el cable. Mantenga a toda persona que no sea el operario lejos del lugar de trabajo.

5. Utilice el aspirador adecuado para el trabajo. Utilice el aparato solo para las aplicaciones especificadas.

6. No manipule el cable de forma brusca. No transporte el aspirador sujetando el cable con la mano ni extraiga el cable del receptáculo eléctrico tirando de él. Mantenga el cable alejado de lugares de calor, aceite o angulares. Asimismo, no coloque ningún elemento pesado encima ni de forma que quede apretujado.

7. Debe realizarse el mantenimiento del aspirador. Los accesorios deben sustituirse siguiendo el manual de instrucciones. Compruebe el cable periódicamente. Cuando esté dañado, solicite su reparación a su distribuidor local o al agente de mantenimiento autorizado. Si se utiliza un cable alargador, compruébelo periódicamente y, cuando esté dañado, sustitúyalo.

8. En los siguientes casos, apague el aspirador y desconecte el suministro eléctrico principal: Cuando el aspirador no se utiliza o es enviado para su reparación. Cuando se sustituyen accesorios como la manguera y el filtro. Cuando conlleva peligro.

9. Evite un inicio repentino. No transporte el aparato que esté conectado al suministro eléctrico con el dedo colocado en el interruptor. Compruebe que el interruptor está apagado antes de conectar el enchufe en el receptáculo eléctrico.

10. Realice el trabajo con precaución. Cuando utilice el aspirador, preste atención al método de manipulación, cómo realizar el trabajo, la situación alrededor, etc., y realice la operación con precaución. Cuando realice el trabajo lejos del aspirador, preste atención a la condicione de funcionamiento del aspirador. (Sonido anormal, soplado de polvo, emisión de humo, etc.) Utilice su sentido común. No utilice el aparato cuando esté cansado.

11. Compruebe si tiene alguna pieza estropeada.
    ○Antes de utilizar el aparato, compruebe si presenta algún daño en la tapa de protección o en otras piezas y verifique que el aparato funciona con normalidad y realiza las funciones específicas.
    ○Compruebe si presenta alguna anomalía en todos los lugares que pudiera afectar al funcionamiento, el ajuste de la posición y el estado de sujeción de las partes extraíbles, piezas dañadas o el estado de conexión.
    ○Una tapa de protección dañada u otras piezas dañadas deben sustituirse siguiendo lo dispuesto en las instrucciones de manipulación. Si en el manual no se incluyen disposiciones sobre este asunto, solicite la reparación a su distribuidor local o a un agente de mantenimiento autorizado.
    ○Si falla el interruptor, solicite la reparación a su distribuidor local o a un agente de mantenimiento autorizado. No utilice el aspirador si no puede ponerse en marcha o pararse con el interruptor.

12. Póngase en contacto con un establecimiento especializado para reparar el aspirador.
    ○Como este aspirador cumple la norma de seguridad correspondiente, no lo modifique.
    ○Solicite la reparación a su distribuidor local o a un agente de mantenimiento autorizado. Si lo repara usted mismo, podrían producirse daños o lesiones.

PRECAUCIONES PARA UTILIZAR EL ASPIRADOR PARA HERRAMIENTAS ELÉCTRICAS

Se han descrito las precauciones comunes para los aspiradores. Para los aspiradores para herramientas eléctricas, siga las precauciones descritas a continuación. ADVERTENCIA

1. El consumo eléctrico de una herramienta eléctrica que puede conectarse a la salida de interconexión es de 2300 W durante el funcionamiento, respectivamente. Si se utiliza una herramienta eléctrica con un consumo eléctrico que supere lo anterior con una salida de interconexión, la sobrecarga causará el fallo del circuito de interconexión o del enchufe, o lesiones.
2. Utilice el receptáculo eléctrico con su valor nominal de 16 A o más y con aislamiento. Si se utiliza junto con otros instrumentos, podría producirse un incendio por una generación anormal de calor.
3. Evite que el aparato succione en los siguientes casos:

○Chispas generadas durante el pulido o corte de metales.

○Elementos con temperatura elevada, como un cigarro encendido.

○Sustancias inflamables (gasolina, diluyente, bencina, queroseno, pintura, etc.), sustancias explosivas (nitroglicerina, etc.), sustancias combustibles (aluminio, zinc, magnesio, titanio, fósforo rojo, fósforo amarillo, celuloide, etc.)

○Elementos afilados, como un clavo o una cuchilla.

○Astillas de madera, metal, piedra, cuerda, etc.

○Materiales de solidificación, como polvo de cemento o tóner y polvos finos conductivos, como polvo metálico y polvo de carbón.

○Líquidos espumantes, como aceite, agua hirviendo, líquido químico y detergente. Líquidos, como agua y aceite. Pueden causar incendios o lesiones. 44

1. Ajuste el filtro correctamente antes de utilizar el aparato. No utilice el aparato sin el filtro o con éste ajustado en una posición incorrecta ni utilice el filtro si está roto. Podrían producirse fallos, como que se quemara el motor.
2. No ponga agua o aceite en el aparato, el enchufe o la salida de interconexión. Como este aparato no es resistente al agua, podría producirse una descarga eléctrica o un fallo.
3. No utilice el aparato con la apertura de succión, la entrada de aire o la apertura de escape obstruida. La temperatura del motor podría aumentar de forma anormal, causando problemas como la deformación de piezas o que el motor se queme.
4. No utilice el aparato cuando su plataforma flotante esté funcionando o cuando la manguera o la boca de succión, etc., esté atascada por un elemento extraño. La temperatura del motor podría aumentar de forma anormal, causando problemas como la deformación de piezas o que el motor se queme (en el caso de RP35YB).
5. No deje caer el aparato ni lo utilice sobre su lateral. Podría producirse una descarga eléctrica o un fallo.
6. Para evitar que el aparato se deforme o rompa debido a una caída, etc., debe moverse el aparato suavemente. Su rotura, agrietamiento o deformación podría causar lesiones.

7. Si deja que el aparato se caiga o golpee accidentalmente, compruebe si se ha roto, agrietado o deformado. Su rotura, agrietamiento o deformación podría causar lesiones.

8. Si el aparato no está en buen estado o emite un sonido anormal durante su utilización, desconecte inmediatamente el interruptor y solicite su reparación a su distribuidor local o a un agente de mantenimiento autorizado. Si sigue utilizando el aparato como está, podría ocasionar lesiones.

9. Cuando utilice un cable alargador, utilice un cable multifilar triple equipado con cable de tierra. El cable doble sin cable de tierra puede producir una descarga eléctrica.
10. Este aparato es para uso interno exclusivamente. No lo utilice nunca en el exterior. El deterioro del aislamiento puede producir una descarga eléctrica o un incendio eléctrico.

ESPECIFICACIONES

Elemento\Modelo	RP35YB RP35YE
Suministro eléctrico utilizado Fase sencilla AC 50/60 Hz uso común, Tensión 230 V
Motor Motor conmutador de serie de fase sencilla
Aplicación Tipo húmedo y seco
Entrada eléctrica*1	1200 W
Salida eléctrica interconectada 2300 W
Flujo de aire máx. 3,5 m	^3 /min
Aspirado máx. 25,5 kPa
Detalles seco 25 L 32 L
Detalles húmedo 22 L 16 L
Motor de limpieza del filtro – Motor CC (12 V)
Dimensiones (An. × Pr. × Al.)	410 mm × 435 mm × 539 mm	395 mm × 460 mm × 699 mm
Peso*2	8,4 kg	12,4 kg
Cable	8 m

*1 Verificar indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo al país de destino.
*2 Sin incluir cable y accesorios.

ACCESORIOS NORMALES

(1) Manguera (id 38 mm × 3 m largo) ..... 1
(2) Tubo 2
(3) Asa de junta 1

Los accesorios normales están sujetos a cambio sin previo aviso.

ACCESORIOS FACULTATIVOS

(de venta por separado)

(1) Filtro de papel (RP35YE) ...... Código no. 329-638
(2) Filtro de papel (RP35YB) ...... Código no. 329-639
(3) Filtro de nylon (húmedo) (RP35YB) ...... Código No. 326-187

Los accesorios facultativos están sujetos a cambio sin previo aviso.

APLICACION

○Limpieza general en lugares de trabajo y otras instalaciones.
○Recogida de polvo fino generado durante el pulido, el corte o la perforación de cemento o madera utilizando herramientas eléctricas.
○Succión de líquido como agua derramada en el suelo.

DESEMBALAJE

○Desembale la herramienta eléctrica con cuidado.
○Extraiga los accesorios del depósito antes del trabajo.

ANTES DE LA PUESTA EN MARCHA

ADVERTENCIA

○Antes de utilizar el aparato, compruebe lo siguiente.

Deben comprobarse los puntos 1-3 antes de conectar el enchufe al receptáculo eléctrico.

1. Compruebe el suministro eléctrico utilizado.

Asegúrese de utilizar el aparato con la tensión indicada en la placa de identificación. Si se utiliza con una tensión superior a la indicada, la rotación del motor podría ser demasiado rápida, dañando el aparato. Asimismo, no utilice el aparato con transformadores, como un suministro eléctrico de CC, un generador de motor y un impulsor, ya que no sólo se dañará el aparato, sino también podrían producirse accidentes.

1. Compruebe que el interruptor de aspirado está apagado.

Si, sin saber que el interruptor de aspirado está encendido, el enchufe se conecta al receptáculo eléctrico, el aparato se pondrá en marcha de repente, causando accidentes inesperados. El interruptor de aspirado se encenderá presionando "ON" y se apagará presionando "OFF". Asegúrese de comprobar que el interruptor de aspirado está en OFF. (Fig. 10)

1. Compruebe el filtro

Consultando el apartado "2. Colocación del filtro", el filtro debe colocarse correctamente.

1. Inspección del receptáculo eléctrico

Si cuando el enchufe está introducido el receptáculo eléctrico está poco firme o el enchufe se suelta, debe repararse. Acuda al taller eléctrico más cercano. Si el receptáculo eléctrico se utiliza en el estado en que se encuentra, se recalentará, causando accidentes.

1. Cable alargador

ADVERTENCIA

○Utilice un cable alargador que no esté dañado. Si el suministro eléctrico se encuentra lejos, utilice un cable alargador lo suficientemente grueso para pasar una corriente eléctrica y lo más corto posible.

CÓMO UTILIZAR EL APARATO

PRECAUCIÓN

○No utilice la parte superior a modo de banqueta ni se siente encima. De lo contrario, el aparato comenzará a moverse de repente, causando lesiones.

NOTA

Utilice la manguera con cuidado. No doble la manguera por la fuerza, no se enganche con ella y no tire de ella para mover el aspirador. Asimismo, no guarde la manguera doblada. De lo contrario, podrían producirse daños, como su deformación.

1. Conexión de la manguera

Presione la manguera en la apertura de succión del depósito hasta que haga clic y conéctelo. Cuando extraiga la manguera, tire de la manguera a la vez que presiona el botón de la apertura de la succión. (Fig. 5)

1. Colocación del filtro (Fig. 6)

ADVERTENCIA

○Asegúrese de colocar el filtro. (filtro de tela o filtro para el polvo) De lo contrario, el motor se dañará.
○Cuando recoja polvo fino, como polvo de revestimiento y polvo de piedra, utilice el filtro de papel opcional. [en caso de RP35YB]
○Como es un filtro para succión seca y húmeda, no lo extraiga cuando succione líquido como, por ejemplo, agua. [en caso de RP35YB]

NOTA

○Si el filtro está mojado, deje que se seque con el sol. Si se utiliza el filtro cuando está mojado se reducirá la potencia de succión.
(1) Compruebe que el embalaje del filtro está colocado en al boca del depósito.
(2) Compruebe que la caja del filtro está en la parte inferior del filtro. [en caso de RP35YB]
3. Colocación de boquillas principales, tubos, etc.

Cuando se utilice como limpiador (Fig. 7)

Conecte por orden manguera (id 38 mm × 3 m de largo), asa de la junta, tubos y boquilla principal. La conexión se realiza presionando en la dirección de la flecha. La boca de succión para rincones también puede acoplarse dependiendo de la aplicación.

1. Conexión de herramientas eléctricas (Fig. 8)

Conecte por orden manguera (id 38 mm × 3 m de largo) y adaptador (accesorio estándar). La conexión se realiza presionando en la dirección de la flecha.

1. Cómo utilizar la salida eléctrica de interconexión ADVERTENCIA

○Se aplica tensión a la salida eléctrica de interconexión independientemente de la posición del interruptor de aspirado o el interruptor de selección del modo de este aparato. Cuando conecte el enchufe de la herramienta eléctrica en la salida eléctrica de interconexión, compruebe que el interruptor de la herramienta eléctrica está apagado. Si, sin saber que el interruptor de aspirado está encendido, el enchufe se conecta al receptáculo eléctrico, el aparato se pondrá en marcha de repente, causando accidentes inesperados.
○No conecte la herramienta eléctrica superando el siguiente consumo eléctrico a la salida eléctrica de interconexión. De lo contrario, una sobrecarga causará un fallo en el circuito de interconexión o

del enchufe, o lesiones. Conecte la herramienta eléctrica con un consumo eléctrico superior al indicado a continuación en una salida diferente del receptáculo eléctrico al que se conecta el enchufe de este aparato. 2300 W del consumo eléctrico para la herramienta eléctrica.

NOTA

Si un producto que contiene un transformador de devanado se conecta a la salida eléctrica de interconexión, el aparato se interconectará durante unos 5 segundos, lo que no significa un fallo.

(1) Compruebe el consumo eléctrico de la herramienta eléctrica a conectar

Este aparato puede conectarse a una herramienta eléctrica cuyo consumo eléctrico es 2300 W. Compruebe el consumo eléctrico de la herramienta eléctrica a conectar. Para una herramienta eléctrica que supere lo anterior, conéctela a una salida diferente al receptáculo eléctrico al que está conectado el enchufe del aparato. En este caso, el aparato no puede ponerse en marcha o pararse con el interruptor de la herramienta eléctrica.

(2) Conecte el enchufe de una herramienta eléctrica (Fig. 9)

Elevando la tapa, coloque el enchufe de la herramienta eléctrica en la salida eléctrica de interconexión.

6. Utilización del interruptor de selección de modo, del interruptor de aspirado y del interruptor de limpieza del filtro (Fig. 10)

(1) Interruptor de selección de modo

Al presionar "A" (Automático), el aparato puede ponerse en marcha y pararse mediante el interruptor de la herramienta eléctrica conectada. Al presionar "M" (Manual), este aparato puede ponerse en marcha y pararse mediante su interruptor.

(2) Interruptor de aspirado

Al presionar "ON", el aparato se pondrá en marcha. Al volver a colocar el interruptor en "OFF", el aparato se detendrá. Cuando el interruptor de selección de modo esté en "M" (Manual), el aparato se pondrá en marcha y parará utilizando el interruptor de aspirado.

(3) Interruptor de limpieza del filtro [en el caso de RP35YE] NOTA

Si durante el funcionamiento del dispositivo de limpieza del filtro el interruptor de aspirado está en "ON" o se pone en marcha el funcionamiento interconectado con la herramienta eléctrica, el funcionamiento del dispositivo de limpieza del filtro se detendrá. En los siguientes casos, el dispositivo de limpieza del filtro no funciona:

○Cuando el interruptor de aspirado está en "OFF".

○Hasta que el motor se detenga al poner el interruptor de aspirado en "OFF".

○Cuando han transcurrido más de 15 minutos tras poner el interruptor de aspirado en "OFF".

(Una vez que le dispositivo de limpieza del filtro se para al poner el interruptor de aspirado en "ON" puede ponerse en funcionamiento.)

○Cuando el enchufe está introducido.

(Una vez que le dispositivo de limpieza del filtro se para al poner el interruptor de aspirado en "ON" puede ponerse en funcionamiento.)

Incluso si no se presiona el interruptor de limpieza del filtro, como la máquina siempre controla su potencia de succión, cuando la potencia de succión

disminuye de algún modo, el dispositivo de limpieza del filtro funcionará automáticamente y la potencia de succión se recuperará. Si el interruptor de aspirado está en "OFF" y el interruptor de limpieza del filtro está presionado, el dispositivo de limpieza del filtro funcionará durante varios segundos, permitiendo que caiga polvo del filtro.

(4) Procedimiento de funcionamiento de cada interruptor

(a) Cuando utilice el aparato con una herramienta eléctrica interconectada

①Pulse "A" (Automático) en el interruptor de selección de modo.

②Pulse "ON" en el interruptor de aspirado.

③Al utilizar el interruptor de la herramienta eléctrica conectada, este aparato también funciona y se para de forma interconectada. Asimismo, para succionar el polvo que queda en la manguera, el aparato funciona durante varios segundos incluso después de apagar el interruptor de la herramienta eléctrica y, a continuación, se para el aparato.

(b) Al utilizar el aparato como limpiador

①Presione "M" (Manual) en el interruptor de selección de modo.

②Si se presiona "ON en el interruptor de aspirado, el aparato funcionará. Para pararlo, vulva a colocar el interruptor en "OFF".

En el caso de que el dispositivo de limpieza del filtro se utilice automáticamente, presione "A" (Automático) en el interruptor de selección de modo.

7. Limpieza del filtro

ADVERTENCIA

Asegúrese de apagar el interruptor de aspirado y de desconectar el enchufe del receptáculo eléctrico.

PRECAUCIÓN

Si el depósito está lleno de polvo, la potencia de succión disminuye. Tire el polvo lo antes posible cuando alcance la mitad de la altura del depósito.

En caso de RP35YB

Cuando disminuya la potencia de succión durante el uso, elimine el polvo siguiendo este procedimiento:

(1) Retire la abrazadera y extraiga el cabezal. Para el procedimiento, consulte la sección "8. Desecho del polvo".

(2) Retire el polvo adherido golpeando el lado interno del filtro varias veces con el filtro instalado en el depósito. La potencia de succión se recuperará.

(3) Coloque el cabezal y la abrazadera en la posición original. Para el método de colcación, consulte la sección "8. Desecho del polvo".

En caso de RP35YE

Este aparato está equipado con un dispositivo que limpia automáticamente con filtro desde el filtro cuando la potencia de succión disminuye.

NOTA

Como el dispositivo de limpieza del filtro funciona cuando la potencia de succión disminuye, también funciona en los siguientes casos:

○Cuando la boca de succión en el extreme de la manguera está cerrada.

○Cuando la boca está obstruida por un elemento extraño.

(1) Cuando la potencia de succión del aparato disminuye en cierta medida durante su utilización, el dispositivo de limpieza del filtro funcionará automáticamente y la potencia de succión se recuperará de la siguiente manera:

(a) Al utilizar el aparato como limpiador Una vez parado el motor al colocar el interruptor de selección de modo en "A" (Automático), el dispositivo de limpieza del filtro funciona durante varios segundos.

(b) Cuando utilice el aparato con una herramienta eléctrica conectada Coloque el interruptor de la herramienta eléctrica en "OFF" y utilice el aparato con plena potencia durante varios segundos. A continuación, una vez parado el motor, el dispositivo de limpieza del filtro funciona durante varios segundos. Dependiendo de la herramienta eléctrica conectada y del grosor del adaptador en el extremo de la manguera, el dispositivo de limpieza del filtro puede funcionar cuando el interruptor de la herramienta eléctrica esté en "OFF". No obstante, no se trata de un fallo.

(2) Al eliminar el polvo del filtro cada vez, tras poner el interruptor de aspirado en "ON", apriete el interruptor de limpieza del filtro. (Fig. 10) Cuando se presiona, el dispositivo de limpieza del filtro funcionará durante varios segundos. Incluso si se presiona el interruptor de limpieza del filtro, el dispositivo de limpieza del filtro tal vez no funcione. Consulte "6. (3) Interruptor de limpieza del filtro".

(3) Si el dispositivo de limpieza del filtro se utiliza repetidamente y la potencia de succión no se recupera, el depósito está casi lleno de polvo. Tire el polvo del depósito.

8. Desecho del polvo

ADVERTENCIA

○Asegúrese de apagar el interruptor de aspirado y de desconectar el enchufe del receptáculo eléctrico. ○En el caso de RP35YE, tras utilizar el dispositivo de limpieza del filtro, asegúrese de apagar el dispositivo de activado y de desconectar el enchufe del receptáculo eléctrico.

PRECAUCIÓN

○No golpee el depósito, el filtro o el cabezal. De lo contrario, se deformarán o dañarán.

○Aunque se basa en la cantidad de succión de polvo y líquido, eche el polvo y el líquido en el tanque al menos una vez al día y mantenga el aparato, el filtro, etc. limpios. De lo contrario, podría producirse una caída de la potencia de succión, un fallo del motor, mal olor u oxidación.

○No sujete las abrazaderas cuando tire el polvo del depósito. De lo contrario, las abrazaderas podrían dañarse.

NOTA

○No incline el depósito con accesorios (tubo, boquilla principal, etc.) introducidos en al base o en el depósito. De lo contrario, podría dañarse alguna pieza.

En caso de RP35YB

ADVERTENCIA

○Si el aparato se presiona sobre su lado cuando el depósito contiene líquido, el líquido entrará en el motor o en la región del interruptor, causando una descarga eléctrica o un fallo del motor.

(1) Retire las abrazaderas (2 piezas) y levante el asa del cabezal. (Fig. 11)

(2) Golpee suavemente la parte interna del filtro varias veces, eliminando el polvo pegado al filtro.

(3) Incline el depósito y tire el polvo. (Fig. 12)

(4) Coloque el filtro, la caja del filtro, el cabezal y la abrazadera en la posición inicial.

En caso de RP35YE

PRECAUCIÓN

○Coloque el interruptor de aspirado en "OFF" y presione el interruptor de limpieza del filtro para eliminar el polvo del filtro. A continuación, tras esperar 1 minuto, tire el polvo del depósito.

(1) Extraiga las abrazaderas (2 piezas) y levante el asa del cabezal. (Fig. 11)

(2) Tire el polvo del depósito. (Fig. 13)

(3) Coloque el cabezal y las abrazaderas en la posición original.

9. Transporte y almacenaje

(1) Cómo utilizar el asa

Cuando transporte o mueva el aparato, sujete el asa del cabezal tal y como se muestra en la Fig. 14. Cuando no utilice el asa, colóquelo en el cabezal.

(2) Fijar y soltar la ruedecita

Al bajar la palanca de la ruedecita con el freno, se fija la rotación de la rueda. Cuando suelte la rueda fija, suba la palanca. (Fig. 15) Cuando se desplace con el aparato en un vehículo, fije la ruedecita para retener el aparato. No obstante, cuando desplace el aparato, compruebe que la ruedecita está suelta, ya que de lo contrario la ruedecita se dañará.

(3) Cuando se almacena el aparato

Cuando desee interrumpir la limpieza durante un momento, puede colgar el soporte del tubo del tubo. A continuación, puede almacenarse el aparato. El cable puede enrollarse y colgarse. (Fig. 16)

10. Dispositivo de cierre de la succión

En caso de RP35YE

ADVERTENCIA

○Evite succionar en líquidos espumantes como detergente o espuma. Antes de poner en marcha el dispositivo de cierre de la succión, la espuma puede salir a chorros de la salida de aire.

Si sigue utilizando el aparato tal y como está, producirá una descarga eléctrica o un fallo.

Este aparato está equipado con un dispositivo de cierre de la succión para evitar que entre agua en el motor cuando succione más de una determinada cantidad de agua.

Cuando el dispositivo de cierre de la succión se activa, el motor se para automáticamente, así como la succión.

Cuando el dispositivo de cierre de la succión se pone en marcha para detener el motor, apague el interruptor inmediatamente, desconecte el enchufe del receptáculo eléctrico y tire el agua del depósito.

11. Cómo colocar el filtro de papel (Opcional) ADVERTENCIA

○Asegúrese de apagar el dispositivo y retirar el enchufe de la salida eléctrica.

○Cuando utilice un filtro de papel, utilícelo junto con el filtro de tela estándar. [En caso de RP35YE, utilizar junto con el filtro de polvo estándar.] Si se rompe el filtro de papel, podría entrar polvo en el motor, produciendo un ruido anormal o fuego debido a un exceso de calentamiento.

PRECAUCIÓN

○Cuando utilice un filtro de papel, evite meter líquidos como agua o polvo mojado, ya que el filtro podría romperse.

[RP35YE]

(1) Abra el filtro de papel verticalmente, de forma que el orificio de succión del filtro de papel esté sobre la parte superior del depósito. (Fig. 17)

(2) Antes de colocar el filtro en el dispositivo, doble los dos pliegos del carton aprox. 90° en la dirección de la flecha. (Fig. 18).

(3) Haga coincidir el orificio de succión del filtro de papel con la apertura de succión del dispositivo. Introduzca el filtro en la dirección de la flecha tal y como se muestra en la ilustración, de forma que el cartón del filtro de papel pase el tope en la apertura de succión. (Fig. 19)

[RP35YB]

(1) Abra el filtro de papel horizontalmente, de forma que el orificio de succión del filtro de papel esté sobre la parte superior del depósito. (Fig. 17)

(2) Antes de colocar el filtro en el dispositivo, doble los dos pliegos del carton aprox. 90° en la dirección de la flecha. (Fig. 18)

(3) Haga coincidir el orificio de succión del filtro de papel con la apertura de succión del dispositivo. Introduzca el filtro en la dirección de la flecha tal y como se muestra en la ilustración, de forma que el cartón del filtro de papel pase el tope en la apertura de succión. (Fig. 20)

MECANISMO FLOTANTE

En caso de RP35YB

Este aparato está equipado con un mecanismo flotante para evitar que entre agua en el motor cuando succione más de una determinada cantidad de agua. Cuando el mecanismo flotante no succione agua, apague el interruptor inmediatamente y tire el agua del depósito.

ADVERTENCIA

○Si funciona el mecanismo flotante, no continúe la operación. De lo contrario, la temperatura del motor podría aumentar de forma anormal, causando problemas como la deformación de piezas o que el motor se queme.

○Evite succionar en líquido espumante como detergente o espuma. Antes de que funcione el mecanismo flotante, la espuma puede salir a chorros de la salida de aire. Si sigue utilizando el aparato tal y como está, producirá una descarga eléctrica o un fallo.

MANTENIMIENTO E INSPECCION

ADVERTENCIA

○Para realizar una inspección y un mantenimiento, asegúrese de apagar el interruptor de aspirado y de desconectar el enchufe del receptáculo eléctrico.

○No trabaje con las manos mojadas. Podría producirse una descarga eléctrica o lesiones.

1. Mantenimiento del filtro

NOTA

○Como un filtro es un consumible, le recomendamos que prepare piezas de repuesto.
○Debe golpearse el filtro de tejido incluso si está muy obstruido. (en el caso de RP35YB) Un cepillado fuerte acortará su vida.
○No tire los filtros. (en caso de RP35YE) Podría romperse su parte resinosa.

En caso de RP35YB

Un filtro obstruido reducirá en gran medida la potencia de succión. Golpee la parte interna del filtro para desprender el polvo con regularidad.

En caso de RP35YE

El polvo que se queda entre la protección del agua y el filtro no será eliminado por el dispositivo de eliminación de polvo.

Desconecte los conectores (2), afloje los pernos de ala (3), tire de la protección del agua en la dirección de la flecha para desmontarla y elimine el polvo. Vuelva a montarlo siguiendo las instrucciones de arriba en sentido contrario. Cuando conecte los conectores, presiónelos hacia adentro hasta que hagan clic. (Fig. 24)

NOTA

○Cuando instale la cubierta de agua apriete firmemente el tornillo de mariposa. En caso de no hacerlo, la cubierta de agua se caerá durante su utilización.

○Cuando extraiga la cubierta de agua, guarde la tuerca de mariposa, la arandela elástica, la arandela y la tuerca en un lugar seguro para evitar que se pierdan. Vuelva a utilizarlas para montar la cubierta de agua.

○Antes de conectar (2) los conectores, retire el polvo o la suciedad de las piezas de conexión. Si entra polvo o suciedad en los conectores, podría hacer que las piezas no conecten correctamente.

Si el filtro está muy obstruido, el dispositivo de limpieza del filtro no puede eliminar el polvo lo suficiente y la potencia de succión disminuirá. Limpie el filtro cepillando y soplando aire comprimido periódicamente. (al menos una vez al mes) Tal y como se muestra en la Fig. 21 y Fig. 22, el filtro debe cepillarse y soplarse con aire comprimido para eliminar el polvo obstructor con el fin de recuperar la potencia de succión y mantener el rendimiento. Mire el filtro al trasluz para comprobar que no presenta roturas ni agujeros. (Fig. 23)

Asegúrese de comprobar el filtro y el eje sensor tras la utilización.

Si el filtro o el eje sensor está sucio, lávelo con agua, teniendo cuidado de que no entre agua en el cabezal, ya que podría producirse una descarga eléctrica.

Tras lavarlo, deje que se seque con el sol.

Si el polvo se ha secado en el filtro, cepíllelo con cuidado.

2. Inspeccionar los tornillos de montaje

Regularmente inspeccionar todos los tornillos de montaje y asegurarse de que estén apretados firmemente. Si cualquier tornillo estuviera suelto, volver a apretarlo inmediatamente. El no hacer esto provocaría un riesgo serio.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero "corazón" de las herramientas eléctricas.

Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Comprobar el polvo

El polvo puede eliminarse con un trapo suave o un trapo empapado con agua y jabón. No utilice lejía, cloro, gasolina o diluyente, ya que podrían dañar los plásticos.

5. Mantenimiento y reparación

Todas las herramientas eléctricas de calidad requerirán el mantenimiento o sustitución de piezas debido al desgaste sufrido por un uso normal. Para garantizar que se utilizan solo piezas de repuesto autorizadas, todo mantenimiento y reparación deberá ser realizado por un CENTRO DE SERVICIO AUTORIZADO DE HiKOKI EXCLUSIVAMENTE.

Si el cable de suministro está dañado, deberá ser sustituido por el fabricante, su agente de mantenimiento u otra persona cualificada para evitar riesgos.

6. Lista de repuestos

A: N°. ítem
B: N°. código
C: N°. usado
D: Observaciones

PRECAUCION

La reparación, modificación e inspección de las herramientas eléctricas HiKOKI deben ser realizadas por un Centro de Servicio Autorizado de HiKOKI. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de HiKOKI, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES

HiKOKI Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

GARANTÍA

Las herramientas motorizadas de HiKOKI incluye una garantía conforme al reglamento específico legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de HiKOKI.

NOTA

Debido al programa continuo de investigación y desarrollo de HiKOKI estas especificaciones están sujetas a cambio sin preaviso.

AVISOS DE SEGURANÇA PARA O ASPIRADOR

○Objectos com alta temperatura como cigarros acesos.

ACESSÓRIOS OPCIONAIS (vendidos separadamente)

(1) Filtro de papel (RP35YE) ..... Código No. 329-638
(2) Filtro de papel (RP35YB) ...... Código No. 329-639
(3) Filtro nylon (Húmido) (RP35YB) ...... Código No. 326-187

4. Ligar ferramentas eléctricas (Fig. 8)

5. Como usar a tomada eléctrica protegida ADVERTÊNCIA

11. Como ligar o filtro de papel (Opcional) ADVERTÊNCIA

4. Inspeccionar por pó
