BEDIENUNGSANLEITUNG RP35YB HiKOKI

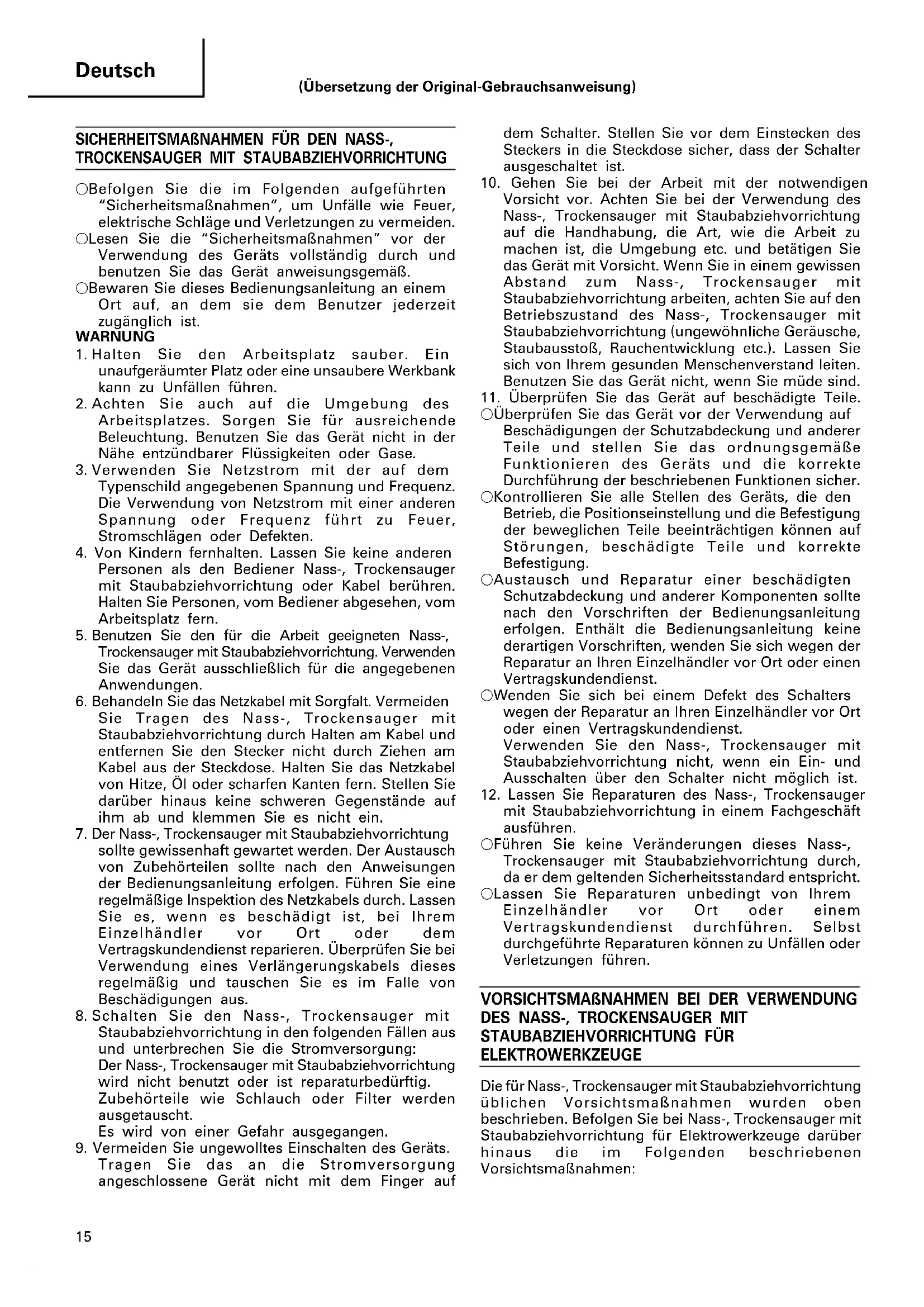

䡬 Befolgen Sie die im Folgenden aufgeführten “Sicherheitsmaßnahmen”, um Unfälle wie Feuer, elektrische Schläge und Verletzungen zu vermeiden. 䡬 Lesen Sie die “Sicherheitsmaßnahmen” vor der Verwendung des Geräts vollständig durch und benutzen Sie das Gerät anweisungsgemäß. 䡬 Bewaren Sie dieses Bedienungsanleitung an einem Ort auf, an dem sie dem Benutzer jederzeit zugänglich ist. WARNUNG

1. Halten Sie den Arbeitsplatz sauber. Ein

unaufgeräumter Platz oder eine unsaubere Werkbank kann zu Unfällen führen.

2. Achten Sie auch auf die Umgebung des

Arbeitsplatzes. Sorgen Sie für ausreichende Beleuchtung. Benutzen Sie das Gerät nicht in der Nähe entzündbarer Flüssigkeiten oder Gase.

3. Verwenden Sie Netzstrom mit der auf dem

Typenschild angegebenen Spannung und Frequenz. Die Verwendung von Netzstrom mit einer anderen Spannung oder Frequenz führt zu Feuer, Stromschlägen oder Defekten.

4. Von Kindern fernhalten. Lassen Sie keine anderen

Personen als den Bediener Nass-, Trockensauger mit Staubabziehvorrichtung oder Kabel berühren. Halten Sie Personen, vom Bediener abgesehen, vom Arbeitsplatz fern.

5. Benutzen Sie den für die Arbeit geeigneten Nass-,

Trockensauger mit Staubabziehvorrichtung. Verwenden Sie das Gerät ausschließlich für die angegebenen Anwendungen.

6. Behandeln Sie das Netzkabel mit Sorgfalt. Vermeiden

Sie Tragen des Nass-, Trockensauger mit Staubabziehvorrichtung durch Halten am Kabel und entfernen Sie den Stecker nicht durch Ziehen am Kabel aus der Steckdose. Halten Sie das Netzkabel von Hitze, Öl oder scharfen Kanten fern. Stellen Sie darüber hinaus keine schweren Gegenstände auf ihm ab und klemmen Sie es nicht ein.

7. Der Nass-, Trockensauger mit Staubabziehvorrichtung

sollte gewissenhaft gewartet werden. Der Austausch von Zubehörteilen sollte nach den Anweisungen der Bedienungsanleitung erfolgen. Führen Sie eine regelmäßige Inspektion des Netzkabels durch. Lassen Sie es, wenn es beschädigt ist, bei Ihrem Einzelhändler vor Ort oder dem Vertragskundendienst reparieren. Überprüfen Sie bei Verwendung eines Verlängerungskabels dieses regelmäßig und tauschen Sie es im Falle von Beschädigungen aus.

8. Schalten Sie den Nass-, Trockensauger mit

Staubabziehvorrichtung in den folgenden Fällen aus und unterbrechen Sie die Stromversorgung: Der Nass-, Trockensauger mit Staubabziehvorrichtung wird nicht benutzt oder ist reparaturbedürftig. Zubehörteile wie Schlauch oder Filter werden ausgetauscht. Es wird von einer Gefahr ausgegangen.

9. Vermeiden Sie ungewolltes Einschalten des Geräts.

Tragen Sie das an die Stromversorgung angeschlossene Gerät nicht mit dem Finger auf dem Schalter. Stellen Sie vor dem Einstecken des Steckers in die Steckdose sicher, dass der Schalter ausgeschaltet ist.

10. Gehen Sie bei der Arbeit mit der notwendigen

Vorsicht vor. Achten Sie bei der Verwendung des Nass-, Trockensauger mit Staubabziehvorrichtung auf die Handhabung, die Art, wie die Arbeit zu machen ist, die Umgebung etc. und betätigen Sie das Gerät mit Vorsicht. Wenn Sie in einem gewissen Abstand zum Nass-, Trockensauger mit Staubabziehvorrichtung arbeiten, achten Sie auf den Betriebszustand des Nass-, Trockensauger mit Staubabziehvorrichtung (ungewöhnliche Geräusche, Staubausstoß, Rauchentwicklung etc.). Lassen Sie sich von Ihrem gesunden Menschenverstand leiten. Benutzen Sie das Gerät nicht, wenn Sie müde sind.

11. Überprüfen Sie das Gerät auf beschädigte Teile.

䡬 Überprüfen Sie das Gerät vor der Verwendung auf Beschädigungen der Schutzabdeckung und anderer Teile und stellen Sie das ordnungsgemäße Funktionieren des Geräts und die korrekte Durchführung der beschriebenen Funktionen sicher. 䡬 Kontrollieren Sie alle Stellen des Geräts, die den Betrieb, die Positionseinstellung und die Befestigung der beweglichen Teile beeinträchtigen können auf Störungen, beschädigte Teile und korrekte Befestigung. 䡬 Austausch und Reparatur einer beschädigten Schutzabdeckung und anderer Komponenten sollte nach den Vorschriften der Bedienungsanleitung erfolgen. Enthält die Bedienungsanleitung keine derartigen Vorschriften, wenden Sie sich wegen der Reparatur an Ihren Einzelhändler vor Ort oder einen Vertragskundendienst. 䡬 Wenden Sie sich bei einem Defekt des Schalters wegen der Reparatur an Ihren Einzelhändler vor Ort oder einen Vertragskundendienst. Verwenden Sie den Nass-, Trockensauger mit Staubabziehvorrichtung nicht, wenn ein Ein- und Ausschalten über den Schalter nicht möglich ist.

12. Lassen Sie Reparaturen des Nass-, Trockensauger

mit Staubabziehvorrichtung in einem Fachgeschäft ausführen. 䡬 Führen Sie keine Veränderungen dieses Nass-, Trockensauger mit Staubabziehvorrichtung durch, da er dem geltenden Sicherheitsstandard entspricht. 䡬 Lassen Sie Reparaturen unbedingt von Ihrem Einzelhändler vor Ort oder einem Vertragskundendienst durchführen. Selbst durchgeführte Reparaturen können zu Unfällen oder Verletzungen führen. VORSICHTSMAßNAHMEN BEI DER VERWENDUNG

DES NASS-, TROCKENSAUGER MIT

STAUBABZIEHVORRICHTUNG FÜR

ELEKTROWERKZEUGE Die für Nass-, Trockensauger mit Staubabziehvorrichtung üblichen Vorsichtsmaßnahmen wurden oben beschrieben. Befolgen Sie bei Nass-, Trockensauger mit Staubabziehvorrichtung für Elektrowerkzeuge darüber hinaus die im Folgenden beschriebenen Vorsichtsmaßnahmen: (Übersetzung der Original-Gebrauchsanweisung) 02Ger_RP35YB_WE 2/25/14, 9:40 AM1516 Deutsch WARNUNG

1. Die Leistungsaufnahme eines an den Interlocking-

Anschluss anschließbaren Elektrowerkzeugs beträgt während des Betriebs 2300 W. Bei Verwendung eines Elektrowerkzeugs mit einer höheren als der oben aufgeführten Leistungsaufnahme in Verbindung mit dem Interlocking-Anschluss führt Überstrom zu einem Defekt der Verriegelungsschaltung, des Steckers oder zu Verletzungen.

2. Verwenden Sie eine Einzelsteckdose mit einer

Nennleistung von mindestens 16 A. Bei gemeinsamer Verwendung mit anderen Geräten kann es durch übermäßige Hitzeentwicklung zu Feuer kommen.

3. Vermeiden Sie ein Aufsaugen der folgenden Dinge

durch das Gerät: 䡬 Beim Schleifen oder Schneiden von Metall entstehende Funken. 䡬 Gegenstände mit hohen Temperaturen wie z. B. brennende Zigaretten. 䡬 Entzündbare Stoffe (Benzin, Verdünner, Benzol, Kerosin, Farbe etc.) explosive Stoffe (Nitroglyzerin etc.), brennbare Stoffe (Aluminium, Zink, Magnesium, Titan, roter Phosphor, gelber Phosphor, Zelluloid etc.) 䡬 Scharfe Gegenstände wie Nägel oder Rasierklingen. 䡬 Holzspäne, Metall, Stein, Draht etc. 䡬 Festwerdende Materialien wie Zementpulver und Toner sowie leitende Feinstäube wie Metallpulver und Kohlenstaub. 䡬 Schäumende Flüssigkeiten wie Öl, kochendes Wasser, Chemikalien und Reinigungsmittel. Flüssigkeiten wie Wasser und Öl. Kann zu Feuer oder Verletzungen führen.

4. Setzen Sie den Filter vor der Verwendung

ordnungsgemäß ein. Benutzen Sie das Gerät nicht ohne Filter oder mit falsch eingesetztem oder eingerissenem Filter. Kann zu Defekten wie der Überhitzung des Motors führen.

5. Vermeiden Sie den Kontakt des Geräts, des Steckers

oder des Interlocking-Anschlusses mit Wasser oder Öl. Da das Gerät nicht wasserdicht ist, kann es zu Stromschlägen oder Defekten kommen.

6. Verwenden Sie das Gerät nicht mit verstopfter

Saugöffnung, Lufteinlassöffnung oder Abluftöffnung, anderenfalls kann es zu einem übermäßigen Anstieg der Motortemperatur und zu Problemen wie Deformationen oder der Überhitzung des Motors kommen.

7. Betätigen Sie das Gerät nicht, wenn der Schwimmer

aktiviert wurde oder wenn Schlauch oder Saugöffnung etc. durch Fremdkörper verstopft sind, anderenfalls kann es zu einem übermäßigen Anstieg der Motortemperatur und zu Problemen wie Deformationen oder der Überhitzung des Motors kommen (bei RP35YB).

8. Vermeiden Sie ein Umwerfen des Geräts und

verwenden Sie es nicht auf der Seite liegend. Kann zu Stromschlägen oder Defekten führen.

9. Um Deformationen oder Bruch des Geräts durch

Umwerfen etc. zu vermeiden, sollte es vorsichtig bewegt werden. Bruch, Risse oder Deformationen können zu Verletzungen führen.

10. Überprüfen Sie das Gerät bei versehentlichem

Umwerfen oder Anstoßen auf Bruchstellen, Risse oder Deformationen, da diese zu Verletzungen führen können.

11. Schalten Sie bei schlechtem Gerätezustand oder

ungewöhnlichen Geräuschen während der Benutzung unverzüglich den Schalter aus und veranlassen Sie eine Reparatur bei Ihrem Einzelhändler vor Ort oder einem Vertragskundendienst. Bei weiterer Verwendung des Geräts in diesem Zustand kann es zu Verletzungen kommen.

12. Benutzen Sie bei Verwendung eines

Verlängerungskabels ein mit einer Masseleitung versehenes Triplex-Cabtyre-Kabel. Ein Duplexkabel ohne Masseleistung kann zu Stromschlägen führen.

13. Dieses Gerät ist ausschließlich für die Verwendung

in Innenräumen vorgesehen. Benutzen Sie es nie im Freien. Schädigung der Isolation kann Stromschläge oder Feuer zur Folge haben. 02Ger_RP35YB_WE 2/25/14, 9:40 AM1617 Deutsch STANDARDZUBEHÖR (1) Schlauch (ID 38 mm × 3 m lang) ........................ 1 (2) Rohr ............................................................................ 2 (3) Verbindungsstückgriff ................................................ 1 (4) Hauptdüse ................................................................... 1 (5) Fugendüse .................................................................. 1 (6) Nassdüse ..................................................................... 1 (7) Rundbürstendüse ....................................................... 1 (8) Adapter ........................................................................ 1 Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. SONDERZUBEHÖR (separat zu beziehen) (1) Papierfilter (RP35YE) .......... Bestellnummer 329-638 (2) Papierfilter (RP35YB) .......... Bestellnummer 329-639 (3) Nylonfilter (Nass) (RP35YB) .............................. Bestellnummer 326-187 Das Sonderzubehör kann ohne vorherige Bekannt- machung jederzeit geändert werden. ANWENDUNGSGEBIETE 䡬 Allgemeine Reinigung an Arbeitsplätzen etc. 䡬 Aufnahme von Feinstäuben, die beim Schleifen, Schneiden oder Bohren von Beton oder Holz mit Elektrowerkzeugen entstehen. 䡬 Aufsaugen von verschütteten Flüssigkeiten wie Wasser. AUSPACKEN 䡬 Packen Sie das Elektrowerkzeug vorsichtig aus. 䡬 Entnehmen Sie vor der Inbetriebnahme das Zubehör aus dem Tank. VOR INBETRIEBNAHME WARNUNG 䡬 Überprüfen Sie folgende Punkte vor der Inbetriebnahme. Punkte 1 bis 3 sollten vor dem Einstecken des Steckers in die Netzsteckdose überprüft werden.

1. Kontrolle des verwendeten Netzstroms.

Vergewissern Sie sich, dass das Gerät mit der auf dem Typenschild angegebenen Spannung betrieben wird. Wird das Gerät mit einer höheren als der angegebenen Spannung verwendet, kann dies zu einer abnorm hohen Motordrehzahl und zur Beschädigung des Geräts führen. Verwenden Sie das Gerät darüber hinaus nicht mit Transformatoren wie einer Gleichstrom-Energieversorung, einem Umformer und einem Servomotor, da dies anderenfalls nicht nur die Beschädigung des Geräts sondern auch Unfälle zur Folge haben kann.

2. Sicherstellen, dass der Saugschalter ausgeschaltet

ist. Wenn der Stecker bei eingeschaltetem Saugschalter in die Steckdose gesteckt wird, schaltet sich das Gerät unvermittelt ein und es kann zu unvorhersehbaren Unfällen kommen. Der Saugschalter wird durch Drücken auf “ON” ein- und durch Drücken in die “OFF”-Position wieder ausgeschaltet. Stellen Sie sicher, dass sich der Saugschalter in der “OFF”-Position befindet. (Abb. 10)

3. Überprüfen des Filters

Der Filter sollte, wie unter “2. Anbringen des Filters” beschrieben, ordnungsgemäß angebracht sein.

4. Inspektion der Steckdose

Wenn die Steckdose beim Einführen des Steckers wackelt oder sich der Stecker zu leicht entfernen lässt, ist eine Reparatur erforderlich. Wenden Sie sich an eine Elektrowerkstatt in Ihrer Nähe. Wird eine derartige Steckdose ohne Reparatur weiter verwendet, kann dies Überhitzung und Unfälle zur Folge haben. TECHNISCHE DATEN Modell RP35YB RP35YE Element Verwendeter Netzstrom Gebräuchlicher Einphasenwechselstrom 50/60 Hz, Spannung 230 V Motor Einphasenkollektormotor Anwendung Nass und trocken Leistungsaufnahme*

1200 W Interlocking-Anschluss 2300 W Max. Luftströmung 3,5 m

Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet ändern.

Ohne Kabel und Zubehör. 02Ger_RP35YB_WE 2/25/14, 9:40 AM1718 Deutsch

5. Verlängerungskabel

WARNUNG 䡬 Verwenden Sie ein unversehrtes Verlängerungskabel. Verwenden Sie bei einer weiter entfernten Stromquelle ein Verlängerungskabel mit einer für den Stromfluss ausreichenden Stärke, das jedoch so kurz wie möglich ist. VERWENDUNGSHINWEISE ACHTUNG 䡬 Das Oberteil sollte nicht als Fußschemel oder Sitz verwendet werden, anderenfalls kann sich das Gerät plötzlich in Bewegung setzen und Verletzungen verursachen. HINWEIS Behandeln Sie den Schlauch mit Vorsicht. Vermeiden Sie gewaltsames Verbiegen des Schlauchs, Darauftreten oder Bewegen des Nass-, Trockensauger mit Staubabziehvorrichtung durch Ziehen am Schlauch. Auch sollte der Schlauch nicht verbogen aufbewahrt werden, da anderenfalls Probleme wie Verformung auftreten können.

1. Anschließen des Schlauchs

Drücken Sie, um den beiliegenden Schlauch anzuschließen, diesen in die Saugöffnung des Tanks, bis er mit einem Klicken einrastet. Ziehen Sie, um den Schlauch zu entfernen, diesen heraus, während Sie gleichzeitig den Knopf der Saugöffnung drücken (Abb. 5).

2. Anbringen des Filters (Abb. 6)

WARNUNG 䡬 Das Anbringen des Filters ist unbedingt erforderlich. (Tuchfilter oder Staubfilter) Anderenfalls wird der Motor beschäftigt. 䡬 Verwenden Sie bei der Aufnahme von Feinstäuben wie Sägemehl und Steinstaub den nicht im Lieferumfang enthaltenen Papierfilter [bei RP35YB]. 䡬 Entfernen Sie ihn für das Aufsaugen von Flüssigkeiten wie Wasser nicht, da es sich um einen Filter zum Trocken- und Nasssaugen handelt [bei RP35YB]. HINWEIS 䡬 Wenn der Filter nass ist, lassen Sie ihn trocknen. Achten Sie darauf, dass er nicht unter direkter Sonneneinstrahlung steht. Wird der Filter in nassem Zustand genutzt, verringert sich die Saugkraft beträchtlich. (1) Stellen Sie sicher, dass die Filterdichtung auf die Tanköffnung aufgesetzt wird. (2) Stellen Sie sicher, dass sich das Filtergehäuse unten am Filter befindet [bei RP35YB].

3. Anbringen der Hauptdüsen, Rohre etc.

Bei Verwendung als Reiniger (Abb. 7) Verbinden Sie die Teile in der Reihenfolge Schlauch (ID 38 mm × 3 m lang), Verbindungsstückgriff, Rohre und Hauptdüse. Die Verbindung wird durch Drücken in Pfeilrichtung hergestellt. Anwendungsabhängig kann auch die Saugöffnung für Fugen angebracht werden.

4. Anschließen von Elektrowerkzeugen (Abb. 8)

Verbinden Sie die Teile in der Reihenfolge Schlauch (ID 38 mm × 3 m lang) und Adapter (mitgeliefertes Zubehör). Die Verbindung wird durch Drücken in Pfeilrichtung hergestellt.

5. Hinweise zur Verwendung des Interlocking-

Anschlusses WARNUNG 䡬 Der Interlocking-Anschluss steht unter Spannung, unabhängig von der Stellung des Saugschalters oder Moduswahlschalters an diesem Gerät. Stellen Sie, bevor Sie den Stecker eines Elektrowerkzeugs in den Interlocking-Anschluss stecken, sicher, dass das Elektrowerkzeug ausgeschaltet ist. Wenn der Stecker in die Steckdose eingesteckt wird und sich der Saugschalter in der „ON”-Position befindet, führt dies zum unvermittelten Einschalten des Geräts und zu unvorhersehbaren Unfällen. 䡬 Schließen Sie keine Elektrowerkzeuge mit einer höheren als der im Folgenden angegebenen Leistungsaufnahme an den Interlocking-Anschluss an. Anderenfalls führt Überstrom zu einem Defekt der Verriegelungsschaltung, des Steckers oder zu Verletzungen. Schließen Sie ein Elektrowerkzeug, mit einer höheren als der angegebenen Leistungsaufnahme an eine andere Steckdose als dieses Gerät an. 2300 W Leistungsaufnahme für das Elektrowerkzeug. HINWEIS Bei Anschluss eines Produkts mit einem Wicklungstransformator an den Interlocking- Anschluss wird das Gerät ca. 5 Sekunden lang verriegelt. Dies stellt keinen Defekt dar. (1) Überprüfen Sie die Leistungsaufnahme des anzuschließenden Elektrowerkzeugs Dieses Gerät kann an ein Elektrowerkzeug mit einer Leistungsaufnahme von 2300 W angeschlossen werden. Überprüfen Sie die Leistungsaufnahme des anzuschließenden Elektrowerkzeugs. Verbinden Sie ein Elektrowerkzeug mit einer höheren als der oben angegebenen Leistungsaufnahme mit einer anderen Steckdose als dieses Gerät. In diesem Fall kann das Gerät nicht über die Betätigung des Elektrowerkzeugschalters betrieben oder ausgeschaltet werden. (2) Anschließen eines Elektrowerkzeugsteckers (Abb. 9) Stecken Sie nach Anheben des Deckels den Stecker des Elektrowerkzeugs in den Interlocking-Anschluss.

6. Betätigen von Moduswahlschalter, Saugschalter und

Filterreinigungsschalter (Abb. 10) (1) Moduswahlschalter Bei Auswahl der Schalterstellung “A” (Automatik) kann dieses Gerät durch die Betätigung des Schalters des angeschlossenen Elektrogeräts betrieben und gestoppt werden. Bei Wahl der Schalterstellung “M” (Manuell) kann dieses Gerät durch Betätigung seines Schalters betrieben und gestoppt werden. (2) Saugschalter Das Gerät wird durch Drücken des Schalters in die “ON”-Position betätigt. Durch Zurückstellen des Schalters auf “OFF” wird das Gerät ausgeschaltet. Befindet sich der Moduswahlschalter in der Stellung “M” (Manuell), wird das Gerät über die Betätigung des Saugschalters betrieben und ausgeschaltet. (3) Filterreinigungsschalter [bei RP35YE] HINWEIS Wird der Saugschalter während der Durchführung der Filterreinigung in die “ON”-Position gebracht oder der Betrieb des Elektrowerkzeugs, das über die Verbindungsvorrichtung angeschlossen ist, gestartet, 02Ger_RP35YB_WE 2/25/14, 9:40 AM1819 Deutsch so wird der Betrieb der Filterreinigungsvorrichtung gestoppt. In folgenden Fällen funktioniert die Filterreinigungsvorrichtung nicht: 䡬 Wenn sich der Saugschalter in der “OFF”-Position befindet. 䡬 Bis der Motor nach dem Umschalten des Saugschalters auf “OFF” zum Stillstand gekommen ist. 䡬 Wenn seit dem Umschalten des Saugschalters auf “OFF” mehr als 15 Minuten vergangen sind. (Sobald die Filterreinigungsvorrichtung durch Umschalten des Saugschalters auf “ON” gestoppt ist, ist eine Betätigung möglich) 䡬 Wenn der Stecker eingesteckt wird. (Sobald die Filterreinigungsvorrichtung durch Umschalten des Saugschalters auf “ON” gestoppt ist, ist eine Betätigung möglich). Da die Saugleistung dieses Geräts ständig überwacht wird, wird die Filterreinigungsvorrichtung, selbst wenn der Filterreinigungsschalter nicht gedrückt wurde, automatisch aktiviert, wenn die Saugleistung bis zu einem gewissen Grad nachlässt und die Saugleistung wird wiederhergestellt. Wenn der Filterreinigungsschalter gedrückt wird, während sich der Saugschalter in der “OFF”-Position befindet, wird die Filterreinigungsvorrichtung einige Sekunden lang betätigt, sodass der Staub aus dem Filter entfernt wird. (4) Betätigung der einzelnen Schalter (a) Bei Verwendung des Geräts mit angeschlossenem Elektrowerkzeug 1 Wählen Sie die “A” (Automatik)-Stellung des Moduswahlschalters. 2 Bringen Sie den Saugschalter in die “ON”-Position. 3 Durch Betätigung des Schalters des angeschlossenen Elektrowerkzeugs wird dieses Gerät auch in Abhängigkeit von diesem Elektrowerkzeug betätigt und gestoppt. Zudem läuft das Gerät mehrere Sekunden weiter, nachdem der Schalter des Elektrowerkzeugs ausgeschaltet wurde, um den im Schlauch verbliebenen Staub aufzusaugen; dann schaltet sich das Gerät aus. (b) Bei Verwendung des Geräts als Reiniger 1 Wählen Sie die “M” (Manuell)-Stellung des Moduswahlschalters. 2 Das Gerät wird eingeschaltet, wenn der Saugschalter auf “ON” gestellt wird. Bringen Sie den Schalter wieder in die “OFF”-Position, um es auszuschalten. Bringen Sie, für den Fall, dass die Filterreinigungsvorrichtung automatisch gestartet wird, den Moduswahlschalter in die “A” (Automatik)- Position.

WARNUNG Vergewissern Sie sich, dass der Saugschalter ausgeschaltet und der Stecker aus der Netzsteckdose gezogen ist. ACHTUNG Bei einem mit Staub gefülltem Tank lässt die Saugleistung nach. Entleeren Sie den Staub sobald wie möglich, wenn er die halbe Tankhöhe erreicht hat. Bei RP35YB Entfernen Sie den Staub auf folgende Weise, wenn die Saugleistung während des Betriebes nachlässt: (1) Entfernen Sie die Klemme und nehmen Sie das Oberteil ab. Befolgen Sie die Anweisungen unter Punkt “8. Staub entleeren”. (2) Entfernen Sie am Filter anhaftenden Staub, indem Sie bei im Tank montiertem Filter mehrmals an die Filterinnenseite klopfen. Die Saugleistung wird wiederhergestellt. (3) Bringen Sie das Oberteil an und fixieren Sie es mithilfe der Klemme in der ursprünglichen Position. Hinweise zum Anbringen des Oberteils finden Sie unter Punkt “8. Staub entleeren”. Bei RP35YE Dieses Gerät ist mit einer Vorrichtung zur automatischen Filterreinigung ausgestattet, die aktiviert wird, wenn die Saugleistung bis zu einem gewissen Grad abgenommen hat. HINWEIS Da die Filterreinigungsvorrichtung bei Abnahme der Saugleistung bis zu einem gewissen Grad aktiviert wird, geschieht dies auch in den folgenden Fällen: 䡬 Wenn die Saugöffnung am Schlauchende verschlossen ist. 䡬 Wenn der Schlauch durch Fremdkörper verstopft ist. (1) Wenn die Saugleistung des Geräts während der Benutzung bis zu einem gewissen Grad abnimmt, wird die Filterreinigungsvorrichtung automatisch aktiviert und die Saugleistung wie folgt wiederhergestellt: (a) Bei Verwendung des Geräts als Reiniger Nach dem Stoppen des Motors durch Einstellen des Moduswahlschalters auf “A” (Automatik) wird die Filterreinigungsvorrichtung für mehrere Sekunden aktiviert. (b) Bei Verwendung des Geräts mit angeschlossenem Elektrowerkzeug Bringen Sie den Schalter des Elektrowerkzeugs in die “OFF”-Position; das Gerät läuft mehrere Sekunden lang unvermindert weiter. Die Filterreinigungsvorrichtung wird anschließend, wenn der Motor gestoppt ist, für einige Sekunden aktiviert. Abhängig von dem angeschlossenen Elektrowerkzeug und der Stärke des Anschlussadapters am Schlauchende ist es möglich, dass die Filterreinigungsvorrichtung bei jedem Umschalten des Elektrowerkzeugschalters auf “OFF” aktiviert wird; hierbei handelt es sich nicht um einen Defekt. (2) Drücken Sie, um nach jedem Umschalten des Saugschalters auf “ON” den Staub aus dem Filter zu entfernen, den Filterreinigungsschalter (Abb. 10). Bei jedem Drücken dieses Schalters wird die Filterreinigungsvorrichtung für einige Sekunden aktiviert. Es ist möglich, dass die Filterreinigungsvorrichtung auch beim Drücken des Filterreinigungsschalters nicht aktiviert wird. Einzelheiten hierzu finden Sie unter Punkt “6. (3) Filterreinigungsschalter”. (3) Wenn die Saugleistung auch nach wiederholter Aktivierung der Filterreinigungsvorrichtung nicht wiederhergestellt wird, ist der Tank fast mit Staub gefüllt. Entleeren Sie den Staub im Tank.

WARNUNG 䡬 Vergewissern Sie sich, dass der Saugschalter ausgeschaltet und der Stecker aus der Steckdose gezogen ist. 02Ger_RP35YB_WE 2/25/14, 9:40 AM1920 Deutsch 䡬 Stellen Sie bei RP35YE nach Betätigung der Filterreinigungsvorrichtung sicher, dass der Saugschalter ausgeschaltet und der Stecker aus der Steckdose gezogen ist. ACHTUNG 䡬 Vermeiden Sie Schläge oder Stöße auf Tank, Filter oder das Geräteoberteil, anderenfalls kann es zu Deformationen oder Schäden kommen. 䡬 Entleeren Sie Staub und Flüssigkeiten im Tank, unabhängig von der aufgesaugten Staub- und Flüssigkeitsmenge, mindestens einmal täglich und halten Sie das Gerät, den Filter usw. sauber. Anderenfalls kann es zu Saugleistungsabfall, Motordefekt, schlechten Gerüchen oder Korrosion kommen. 䡬 Halten Sie den Tank während der Entleerung nicht an den Klemmen, da es sonst zur Beschädigung der Klemmen kommen kann. HINWEIS 䡬 Vermeiden Sie Kippen des Tanks, wenn sich Zubehörteile (Rohr, Hauptdüse etc.) im Sockel oder im Tank befinden, da diese anderenfalls beschädigt werden könnten. Bei RP35YB WARNUNG 䡬 Wenn das Gerät umgeworfen wird, während sich Flüssigkeit im Tank befindet, gelangt diese Flüssigkeit in den Motor- oder Schalterbereich und verursacht Stromschläge oder einen Motordefekt. (1) Lösen Sie die Klemmen (2 Stück) und heben Sie den Griff des Oberteils an. (Abb. 11) (2) Entfernen Sie am Filter anhaftenden Staub, indem Sie mehrmals an die Innenseite des Filters klopfen. (3) Kippen Sie den Tank, um den Staub zu entleeren. (Abb. 12) (4) Bringen Sie Filter, Filtergehäuse, Oberteil und Klemmen wieder in ihrer ursprünglichen Position an. Bei RP35YE ACHTUNG 䡬 Bringen Sie den Saugschalter in die “OFF”-Position und drücken Sie den Filterreinigungsschalter, um Staub vom Filter zu entfernen. Entleeren Sie dann nach ca. 1 Minute den Staub aus dem Tank (1) Lösen Sie die Klemmen (2 Stück) und heben Sie den Griff des Oberteils an (Abb. 11). (2) Entleeren Sie den Staub aus dem Tank (Abb. 13). (3) Bringen Sie Oberteil und Klemmen in ihrer ursprünglichen Position wieder an.

9. Transport und Aufbewahrung

(1) Hinweise zur Verwendung des Griffs Halten Sie den Griff des Oberteils wie in Abb. 14 gezeigt, um das Gerät zu tragen oder zu bewegen. Verstauen Sie den Griff, wenn er nicht benutzt wird, im Oberteil des Geräts. (2) Feststellen und Lösen des Fußröllchens Das Rad lässt sich durch Herunterdrücken des Hebels am Fußröllchen fixieren. Heben Sie den Hebel an, um die Fixierung des Rads wieder zu lösen (Abb. 15). Stellen Sie das Fußröllchen beim Transport des Geräts in einem Fahrzeug fest, um das Gerät zu fixieren. Vergewissern Sie sich jedoch, bevor Sie das Gerät bewegen, dass das Fußröllchen gelöst ist, da dieses anderenfalls beschädigt werden kann. (3) Wenn das Gerät aufbewahrt wird Wenn Sie die Reinigung für einige Zeit unterbrechen wollen, können Sie das Rohr durch Einrasten in der Rohrhalterung befestigen. Das Gerät kann dann aufbewahrt werden. Das Kabel lässt sich aufrollen und ebenfalls einrasten (Abb. 16).

10. Saugabschaltvorrichtung

Bei RP35YE WARNUNG 䡬 Vermeiden Sie das Aufsaugen schäumender Flüssigkeiten wie Reinigungsmittel oder Schaum. Schaum kann aus den Luftauslassöffnungen austreten, bevor die Saugabschaltvorrichtung aktiviert wird. Eine weitere Verwendung des Geräts in diesem Zustand kann Stromschläge oder Defekte zur Folge haben. Dieses Gerät ist mit einer Saugabschaltvorrichtung ausgestattet, die ein Eindringen von Wasser in den Motor verhindert, wenn die aufgesaugte Wassermenge einen bestimmten Wert überschreitet. Bei Aktivierung der Saugabschaltvorrichtung wird der Motor automatisch ausgeschaltet und der Saugvorgang gestoppt. Schalten Sie den Schalter umgehend aus, wenn die Saugabschaltvorrichtung zum Stoppen des Motors aktiviert wird, entfernen Sie den Stecker aus der Steckdose und entleeren Sie das Wasser aus dem Tank.

11. Anbringen des Papierfilters (nicht im Lieferumfang

enthalten) WARNUNG 䡬 Schalten Sie das Gerät unbedingt aus und entfernen Sie den Netzstecker aus der Steckdose. 䡬 Verwenden Sie einen Papierfilter in Kombination mit dem Standardtuchfilter. [Im Fall von RP35YE in Kombination mit dem Standardstaubfilter.] Wenn der Papierfilter beschädigt wird, kann Staub in den Motor gelangen und es kann aufgrund von Überhitzung zu abnormen Geräuschen oder einem Feuer kommen. ACHTUNG 䡬 Vermeiden Sie bei Verwendung eines Papierfilters das Aufsaugen von Flüssigkeiten wie Wasser oder nassem Staub, da dies zum Reißen des Filters führen kann. [RP35YE] (1) Öffnen Sie den Papierfilter waagrecht, sodass sich das Saugloch über der Tankoberseite befindet (Abb. 17). (2) Knicken Sie vor der Anbringung des Filters an das Gerät die beiden Falze in der Pappe in einem Winkel von ca. 90° in Pfeilrichtung (Abb. 18). (3) Bringen Sie den Filter so an, dass das Saugloch im Papierfilter über der Saugöffnung des Geräts liegt. Führen Sie den Filter wie in der Abbildung dargestellt in Pfeilrichtung ein, sodass die Pappe des Papierfilters hinter dem Stopper der Saugöffnung zu liegen kommt (Abb. 19). [RP35YB] (1) Öffnen Sie den Papierfilter horizontal, so dass das Saugloch im Papierfilter über der Oberkante des Tanks liegt (Abb. 17). (2) Bevor Sie den Filter am Gerät anbringen, biegen Sie die beiden Falze der Pappe in einem Winkel von etwa 90 ° in Pfeilrichtung um (Abb. 18). 02Ger_RP35YB_WE 2/25/14, 9:40 AM2021 Deutsch (3) Bringen Sie den Filter so an, dass das Saugloch im Papierfilter über der Saugöffnung des Geräts liegt. Führen Sie den Filter wie in der Abbildung dargestellt in Pfeilrichtung ein, sodass die Pappe des Papierfilters hinter dem Stopper der Saugöffnung zu liegen kommt (Abb. 20). SCHWIMMERMECHANISMUS Bei RP35YB Dieses Gerät ist mit einem Schwimmermechanismus ausgestattet, der ein Eindringen von Wasser in den Motor verhindert, wenn die aufgesaugte Wassermenge einen bestimmten Wert überschreitet. Schalten Sie den Schalter unverzüglich aus, wenn der Schwimmer aktiviert wird, um ein weiteres Aufsaugen von Wasser zu verhindern und entleeren Sie das Wasser aus dem Tank. WARNUNG 䡬 Setzen Sie den Betrieb nicht fort, wenn der Schwimmer aktiviert wurde, anderenfalls kann es zu einem übermäßigen Anstieg der Motortemperatur und zu Problemen wie Deformationen oder dem Überhitzen des Motors kommen. 䡬 Vermeiden Sie das Aufsaugen von schäumenden Flüssigkeiten wie Reinigungsmittel oder Schaum. Schaum kann aus den Luftauslassöffnungen austreten, bevor der Schwimmer aktiviert wird. Eine weitere Verwendung des Geräts in diesem Zustand kann Stromschläge oder Defekte zur Folge haben.

WARTUNG UND INDPEKTION

WARNUNG 䡬 Stellen Sie vor Inspektionen und Wartungsarbeiten sicher, dass der Saugschalter ausgeschaltet und der Stecker aus der Steckdosen entfernt ist. 䡬 Führen Sie Arbeiten nicht mit nassen Händen durch. Dies kann Stromschläge oder Verletzungen zur Folge haben.

1. Wartung des Filters

HINWEIS 䡬 Da es sich bei Filtern um Verbrauchsgüter handelt, empfiehlt es sich, Ersatzfilter vorrätig zu haben. 䡬 Der Tuchfilter sollte, selbst bei erheblicher Verstopfung, lediglich abgeklopft werden (bei RP35YB). Kräftiges Abbürsten verkürzt die Produktlebensdauer. 䡬 Lassen Sie Filter nicht fallen (bei RP35YE). Kann zum Bruch der Harzkomponente führen. Bei RP35YB Ein verstopfter Filter hat eine erheblichen Verringerung der Saugleistung zur Folge. Entfernen Sie Staub regelmäßig durch Klopfen auf die Filterinnenseite. Bei RP35YE Staub, der zwischen Wasserschutz und Filter gelangt, kann mithilfe des Staubentferners nicht beseitigt werden. Entfernen Sie die Steckverbinder (2), lösen Sie die Flügelschrauben (3), ziehen Sie den Wasserschutz in Richtung des Pfeils, um ihn abzunehmen und entfernen Sie den vorhandenen Staub. Setzen Sie die Teile wieder zusammen, indem Sie die obigen Anweisungen in umgekehrter Reihenfolge ausführen. Drücken Sie beim Anschluss der Steckverbinder diese soweit hinein, bis sie mit einem Klicken einrasten (Abb. 24). HINWEIS 䡬 Ziehen Sie die Flügelschraube unbedingt fest, wenn Sie den Wasserschutz wieder befestigen. Wird die Flügelschraube nicht ordnungsgemäß befestigt, so kann sie sich während des Betriebs lösen. 䡬 Wenn Sie den Wasserschutz abnehmen, bewahren Sie die Flügelschraube, den Federring, die Beilegescheibe und die Mutter an einem sicheren Ort auf, damit sie nicht verloren gehen. Verwenden Sie sie, wenn Sie den Wasserschutz wieder befestigen. 䡬 Entfernen Sie vor dem Wiederanschluss der Steckverbinder (2) etwaigen Staub oder Schmutz von den Verbindungsteilen. Wenn Staub oder Schmutz ins Innere der Steckverbinder gelangt, kann dies dazu führen, das die Verbindung nicht ordnungsgemäß hergestellt werden kann. Bei erheblicher Verstopfung des Filters wird durch die Filterreinigungsvorrichtung nicht genug Staub entfernt und die Saugleistung lässt nach. Reinigen Sie den Filter regelmäßig durch Abbürsten und Entstauben mithilfe von Druckluft (mindestens einmal monatlich). Wie in Abb. 21 und Abb. 22 gezeigt, sollte der Filter mit Bürste und Druckluft gereinigt werden, um verstopfenden Staub zu entfernen, die Saugleistung wiederherzustellen und die Geräteleistung zu erhalten. Halten Sie den Filter gegen das Licht und überprüfen Sie ihn auf Risse oder Löcher (Abb. 23). Überprüfen Sie den Filter und den Sensorschaft unbedingt nach der Verwendung. Falls der Filter oder der Sensorschaft schmutzig sind, waschen Sie ihn sorgfältig mit Wasser. Achten Sie darauf, dass der Kopf nicht mit Wasser in Berührung kommt, da dies zu einem elektrischen Schlag führen könnte. Nach dem Waschen trocknen lassen, aber nicht unter direkter Sonneneinstrahlung. Wenn der Schmutz am Filter getrocknet ist, bürsten Sie ihn vorsichtig ab.

2. Inspektion der Befestigungsschrauben

Alle Befestigungsschrauben werden regelmäßig inspiziert und geprüft, daß sie richtig angezogen sind. Wenn sich eine der Schrauben lokkert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das “herz” des Elektrowerk- zeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in Berührung kommt.

4. Überprüfen auf Staubablagerungen

Staub lässt sich mithilfe eines weichen Tuchs oder eines mit Seifenwasser befeuchteten Tuchs entfernen. Verwenden Sie keine Bleichmittel, Chlor, Benzin oder Verdünner, da diese den Kunststoff beschädigen können.

5. Wartung und Reparaturen

Bei allen hochwertigen Elektrowerkzeugen wird aufgrund von Verschleiß durch die normale Benutzung irgendwann eine Wartung oder das Auswechseln von 02Ger_RP35YB_WE 2/25/14, 9:40 AM2122 Deutsch Teilen notwendig. Um sicherzustellen, dass nur zugelassene Ersatzteile verwendet werden, dürfen Wartungs- und Reparaturarbeiten AUSSCHLIEßLICH

VON EINER HITACHI-VERTRAGSWERKSTATT

durchgeführt werden. Bei Beschädigung des Stromkabels muss dieses durch den Hersteller, einen Vertragskundendienst oder ähnlich qualifizierte Personen ausgetauscht werden, um Gefahren zu vermeiden.

6. Liste der Wartungsteile

A: Punkt Nr. B: Code Nr. C: Verwendete Anzahl D: Bemerkungen ACHTUNG Reparatur, Modifikation und Inspektion von Hitachi- Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden. GARANTIE Auf Hitachi-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter. ANMERKUNG Aufgrund des ständigen Forschungs-und Entwicklungs- programms von HITACHI sind Änderungen der hierin gemachten technischen Angaben nicht ausgeschlossen. 02Ger_RP35YB_WE 2/25/14, 9:40 AM22 HiKOKI HiKOKI HiKOKI HiKOKI HiKOKI HiKOKI HiKOKI HiKOKI23 Français
