Pixma TS5352A - Impressora CANON - Manual de utilização gratuito

Tipo de produto	Impressora multifuncional jato de tinta
Marca	Canon
Modelo	Pixma TS5352A
Dimensões (L x P x A)	Aproximadamente 435 x 370 x 195 mm
Peso	Aproximadamente 6,3 kg
Alimentação	100-240 V CA, 50/60 Hz
Consumo elétrico (em espera)	Aproximadamente 1,0 W
Consumo elétrico (impressão)	Aproximadamente 10 W
Funções principais	Impressão, cópia, digitalização
Tecnologia de impressão	Jato de tinta (cartuchos FINE colorido e preto)
Resolução de impressão máx.	4800 x 1200 dpi
Velocidade de impressão (preto)	Até 11 ipm
Velocidade de impressão (colorido)	Até 6 ipm
Tipo de papel suportado	Papel comum, papel fotográfico, envelopes
Capacidade da bandeja de alimentação	Cassete: 100 folhas (papel comum), bandeja traseira: 20 folhas (papel fotográfico)
Conectividade	Wi-Fi, USB 2.0
Tela	LCD monocromático 1,5 polegadas
Digitalização	Scanner de mesa
Manutenção e limpeza	Limpeza das cabeças de impressão através do menu, uso de panos sem fiapos para o exterior
Segurança	Não expor à umidade, desconectar antes de qualquer limpeza, usar apenas cartuchos Canon
Peças de reposição e reparabilidade	Cartuchos FINE (PG-560XL preto, CL-561XL colorido), cabo de alimentação removível
Informações gerais	Projetado para uso doméstico, compatível com Windows e macOS, aplicativo Canon PRINT para celular

Perguntas frequentes - Pixma TS5352A CANON

Como instalar os cartuchos de tinta?

Abra a unidade de digitalização, aperte a tampa de travamento do cartucho localizada à esquerda, retire o cartucho da embalagem, remova a fita protetora, insira o cartucho no suporte de cartucho e empurre a tampa para baixo até ouvir um clique. Repita para o cartucho preto à direita.

Como conectar a impressora via Wi-Fi?

Em um smartphone, instale o aplicativo Canon PRINT Inkjet/SELPHY. Ative o Wi-Fi do seu smartphone, abra o aplicativo e siga as instruções para adicionar a impressora. Para um computador, acesse ij.start.canon e siga o guia de configuração.

Qual tipo de papel usar?

Use papel comum no formato A4 ou Carta para impressões diárias. Para fotos, carregue papel fotográfico (por exemplo 10 x 15 cm) na bandeja traseira, lado imprimível para cima.

Como substituir um cartucho de tinta vazio?

Ligue a impressora, abra a unidade de digitalização. O suporte de cartucho se move para o centro. Pressione a tampa de travamento do cartucho vazio, remova-o. Desembale o novo cartucho, remova a fita protetora, insira-o e feche a tampa empurrando até ouvir um clique.

A impressora não imprime mais, o que fazer?

Verifique se os cartuchos não estão vazios. Limpe as cabeças de impressão pelo menu: Configurações > Manutenção > Limpeza. Se o problema persistir, faça um alinhamento das cabeças. Certifique-se de que o papel está carregado corretamente.

Como digitalizar um documento?

Coloque o documento com a face para baixo no vidro do scanner, alinhe-o com a marca. Feche a tampa. Na tela da impressora, selecione Digitalizar. Você também pode usar o aplicativo Canon PRINT no seu smartphone ou computador.

A impressora exibe 'erro de cartucho', o que fazer?

Remova o cartucho problemático e verifique se é compatível e está instalado corretamente. Limpe os contatos elétricos com um pano seco. Reinsira-o firmemente. Se o erro persistir, tente um novo cartucho.

Como limpar a impressora?

Desconecte a impressora. Use um pano macio e seco para limpar o exterior. Para o interior, não use líquidos. A limpeza das cabeças é feita por software através do menu Manutenção da impressora.

Posso usar cartuchos compatíveis não Canon?

Recomenda-se usar cartuchos Canon originais para garantir a qualidade de impressão e evitar danos à impressora. Cartuchos compatíveis podem não ser reconhecidos ou causar problemas.

Como economizar tinta?

Selecione o modo Rascunho nas configurações de impressão para documentos comuns. Use o modo Economia de tinta se disponível. Evite imprimir fotos desnecessárias e desligue a impressora após o uso.

MANUAL DE UTILIZADOR Pixma TS5352A CANON

Leia Informações Importantes e Sobre Segurança (adendo) primeiro.

Instalando a impressora ...... página 1

Conectando a um computador, smartphone ou tablet......página 4

1. Conteúdo da Caixa

- Cartuchos FINE

Colorado Preto

• Cabo de alimentação
• CD-ROM de instalação para Windows
• Informações Importantes e Sobre Segurança
• Para Começar (este manual)

2. Removendo os materiais da embalagem

1 Remova e descarte quaisquer materiais de embalagem e a fita laranja.

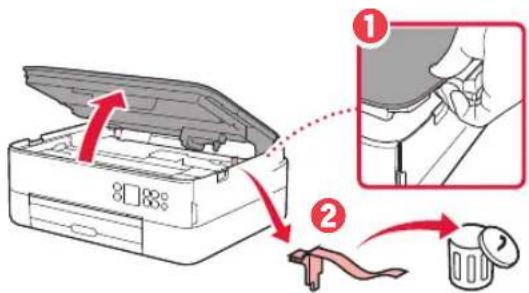

2 Abra a unidade de digitalização/tampa, remova e descarte a fita laranja e o material de proteção que estão dentro.

3 Feche a unidade de digitalização/tampa.

- Abra totalmente a unidade de digitalização/tampa e feche-a em seguida.

Preste atenção aos seus dedos.

3. Ligando a Impressora

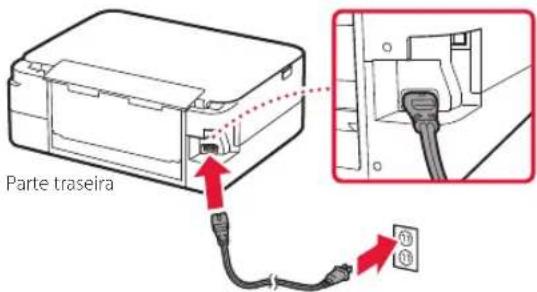

1 Conecte o cabo de alimentação.

Importante

Não conecte quaisquer outros cabos ainda.

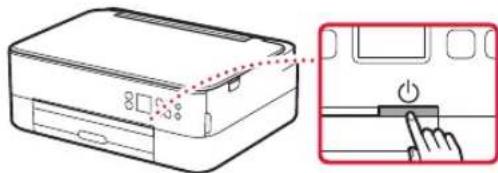

2 Pressione o botão ATIVADO (ON).

3 Use os botões ▲, ▼ e OK para selecionar um idioma.

Leia o Código QR para um tutorial em vídeo do procedimento de configuração.

5 Use os botões ▲ e ▼ para conferir o conteúdo na tela, em seguida pressione o botão OK.

1 Abra a unidade de digitalização/tampa.

Não toque no suporte do cartucho FINE antes de ele parar de se mover.

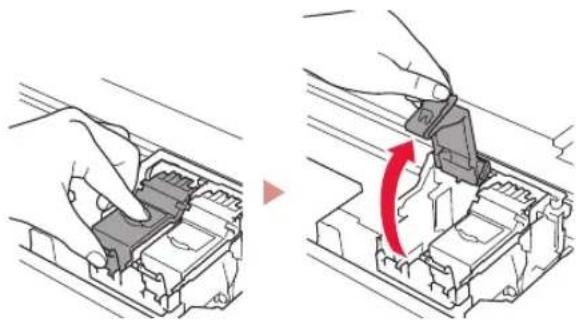

2 Puxe e abra a tampa de fixação do cartucho de tinta no lado esquerdo.

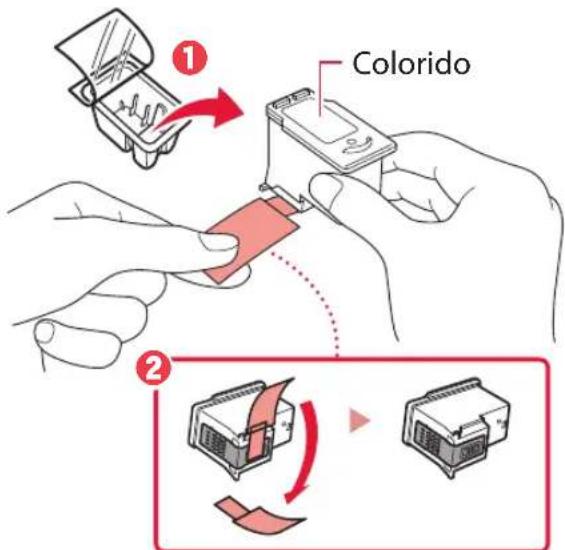

3 Remova o Cartucho FINE colorido do recipiente e remova a fita de proteção.

• Não toque na tinta na fita de proteção. Ela pode manchar suas mãos ou os objetos em volta.
• Não toque nas áreas mostradas na figura. Caso contrário, a impressora pode não imprimir corretamente.

4 Coloque o Cartucho FINE colorido no suporte de cartucho FINE.

Não bata o cartucho FINE. Fazer isso pode causar problemas de funcionamento.

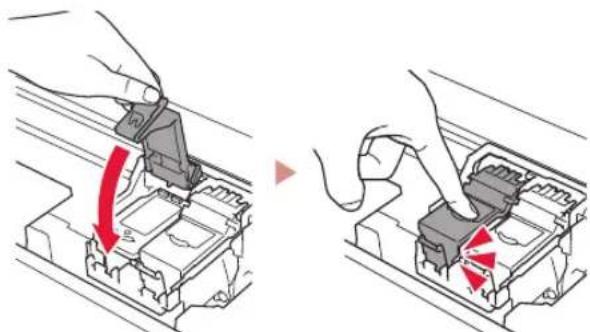

5 Empurre para baixo a tampa de fixação do cartucho de tinta firmemente até encaixar para fechá-la completamente.

6 Repita as etapas 2 a 5 e instale também o cartucho FINE preto no lado direito.

7 Feche a unidade de digitalização/tampa.

• A impressora será inicializada.

Preste atenção aos seus dedos.

5. Colocando papel

- Deslize a guia do papel direita até a borda direita. Alinhe a guia do papel frontal com a marcação Letter ou A4.

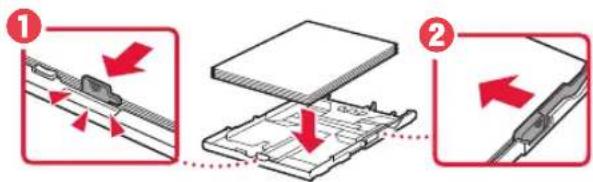

4 Coloque o papel.

• Carregue 2 ou mais folhas de papel comum tamanho Letter ou A4 com o lado a ser impresso voltado para baixo.
• Coloque o papel na guia do papel frontal e alinhe a guia do papel direita com a largura do papel.

- Olhe pela lateral para confirmar se parece com o diagrama.

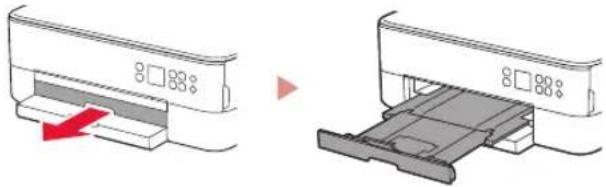

6 Puxe para fora a bandeja de saída do papel.

Leia o Código QR para um tutorial em vídeo do procedimento de configuração.

9 Verifique se a tela a seguir aparece.

Se você for usar a impressora sem conectar nenhum outro dispositivo, a configuração está concluída.

Qual dispositivo você está conectando?

Computador

Computador e smartphone

Smartphone

6-a

Conectando a um Computador

Se você estiver usando vários computadores, execute estas etapas em cada computador.

1 Acesse o site Canon de um computador.

https://ij.start.canon

2 Selezione Configurar.
3 Insira o nome do modelo da sua impressora e clique em Ir.
4 Clique em Iniciar.
5 Clique em Se você já tiver preparado a sua impressora, vá para Conectar.

Nota

As seguintes etapas são para Windows (exceto Windows 10 in S mode) e usuários do macOS. Para outros sistemas operacionais, continue a configuração seguindo as instruções na tela.

6 Clique em Download.
7 Execute o arquivo baixado.
8 Clique em Iniciar configuração (Start Setup).

9 Siga as instruções na tela.

• Estas operações podem levar algum tempo.
• Para conectar a um smartphone, consulte "6-b. Conectando a um smartphone" na página 5.

Usando o CD-ROM de instalação para Windows

Clique duas vezes em EasySetup.exe no CD-ROM e, em seguida, continue da etapa 3. Se você não tiver uma conexão com a internet, abra a pasta win no CD-ROM e clique duas vezes em SETUP.exe. Isso instalará o driver da impressora.

6-b

Conectando a um smartphone

Se você estiver usando vários smartphones, execute estas etapas em cada smartphone.

Prepare o seguinte antes de iniciar.

① Ative a configuração Wi-Fi no seu smartphone.
② Conecte seu smartphone ao roteador sem fio (se você tiver um roteador sem fio).

Consulte os manuais do seu smartphone e do seu roteador sem fio para obter mais detalhes.

1 Instale o aplicativo "Canon PRINT Inkjet/SELPHY" no seu smartphone.

- Digitalize o código QR exibido à direita para acessar o site da Canon e fazer download do aplicativo.

3 Siga as instruções na tela do aplicativo para adicionar sua impressora.

Depois que você adicionar a impressora, poderá imprimir a partir do smartphone.

Papel fotográfico só pode ser carregado na bandeja traseira.

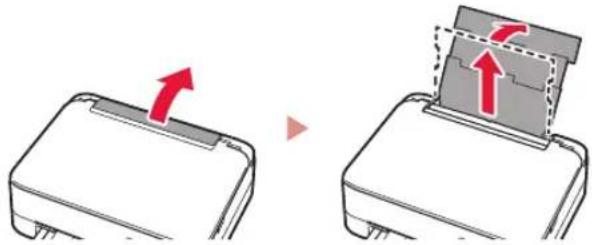

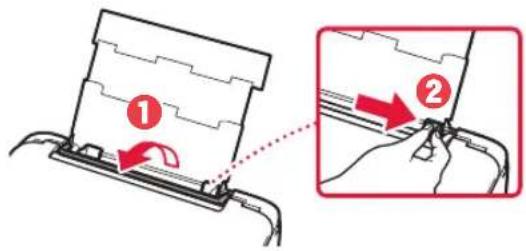

1 Abra a tampa da bandeja traseira e estenda o suporte de papel.

2 Abra a tampa do slot de alimentação e deslize a guia do papel do lado direito para a extrema direita.

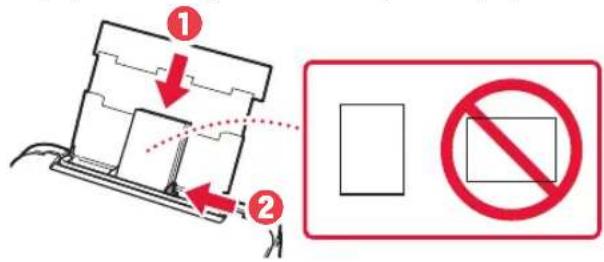

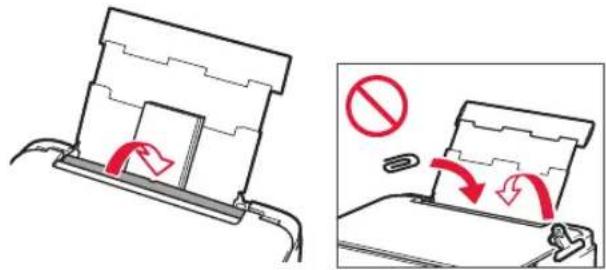

3 Carregue várias folhas de papel fotográfico com o lado a ser impresso virado para cima e deslize a guia do papel em direção à borda da pilha de papel.

4 Feche a tampa do slot de alimentação.

- Siga as instruções na tela para definir informações sobre o papel carregado.

1 Ligue a Impressora.
2 Carregue o papel comum de tamanho A4 ou Carta.

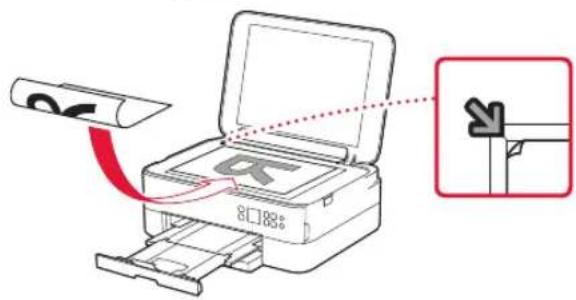

3 Abra a tampa de documentos e coloque o documento voltado para baixo no exposição. Posicione o documento com a marca de alinhamento (

4 Feche a tampa de documentos.
5 Pressione o botão OK.
6 Seleccione Copiar configurações (Copy settings) e pressione o botão OK.
7 Especifique as configurações de impressão usando os botões ▲, ▼ e OK.

8 Pressione o botão Iniciar (Start).
