K Mini Plus - Lavadora de alta pressão Kärcher - Manual de utilização gratuito

Tipo de produto	Limpador de alta pressão
Marca	Kärcher
Modelo	K Mini Plus
Tensão de alimentação	220-240 V, 50-60 Hz
Corrente absorvida	6 A
Classe de proteção	II
Índice de proteção	IPX5
Pressão de serviço	7,4 MPa (74 bar)
Pressão máxima admissível	11 MPa (110 bar)
Fluxo de água	5,5 l/min
Fluxo máximo	6,0 l/min
Pressão máxima de alimentação de água	1,2 MPa (12 bar)
Temperatura máxima de alimentação	40 °C
Peso em ordem de marcha	4,7 kg
Dimensões (C x L x A)	278 x 233 x 296 mm
Nível de pressão sonora	77 dB(A)
Nível de potência sonora garantido	91 dB(A)
Vibração mão-braço	0,7 m/s²
Lança	Vario Power (ajuste SOFT a HARD)
Mangueira de alta pressão	Incluída
Funcionalidades	Parada automática da bomba por liberação do gatilho, travamento do punho-pistola
Segurança	Válvula de descarga com pressostato, proteção antigelo
Manutenção	Limpeza regular do filtro de entrada de água
Garantia	De acordo com as condições do país (ver manual)

Perguntas frequentes - K Mini Plus Kärcher

Como colocar em funcionamento o Kärcher K Mini Plus?

Estacione o aparelho em uma superfície plana, conecte a mangueira de alta pressão ao conector do aparelho, ligue o plugue na tomada, abra a torneira de água, então coloque o interruptor em I/ON. Destrave o punho-pistola e pressione o gatilho.

Por que o aparelho não sobe pressão?

Verifique o ajuste da lança (posição HARD), o fluxo de água suficiente, e limpe o filtro de entrada de água. Se necessário, purgue o aparelho funcionando sem a mangueira de alta pressão até que a água saia sem bolhas.

Quais detergentes posso usar?

Use apenas detergentes homologados pela KÄRCHER para limpadores de alta pressão. Respeite as instruções fornecidas com os detergentes.

Como proteger o aparelho do gelo?

Esvazie completamente a água do aparelho funcionando sem mangueira e sem alimentação de água por no máximo 1 minuto. Guarde o aparelho e os acessórios em um local protegido do gelo.

O que fazer se o jato de alta pressão for irregular?

Limpe o bocal de alta pressão com uma agulha e enxágue com água limpa. Verifique também o fluxo de alimentação de água.

Como fazer a manutenção do filtro de entrada de água?

Remova o conector de entrada de água, retire o filtro com um alicate de bico chato, limpe-o em água corrente, e recolocá-lo no lugar. Faça isso regularmente.

Posso conectar o aparelho diretamente à rede de água potável?

Não, o aparelho não deve ser conectado diretamente à rede pública de água potável. Use uma mangueira de jardim padrão e respeite as prescrições locais.

Quais são as dimensões e o peso do K Mini Plus?

Dimensões: 278 x 233 x 296 mm. Peso em ordem de marcha: 4,7 kg.

Como guardar os acessórios?

Use o espaço de armazenamento previsto no aparelho. Enrole a mangueira de alta pressão e fixe o cabo de alimentação no seu enrolador com o clipe de cabo.

Onde encontrar as peças de reposição?

Os acessórios e peças de reposição estão disponíveis em www.kaercher.com ou em revendedores autorizados. Use apenas peças originais.

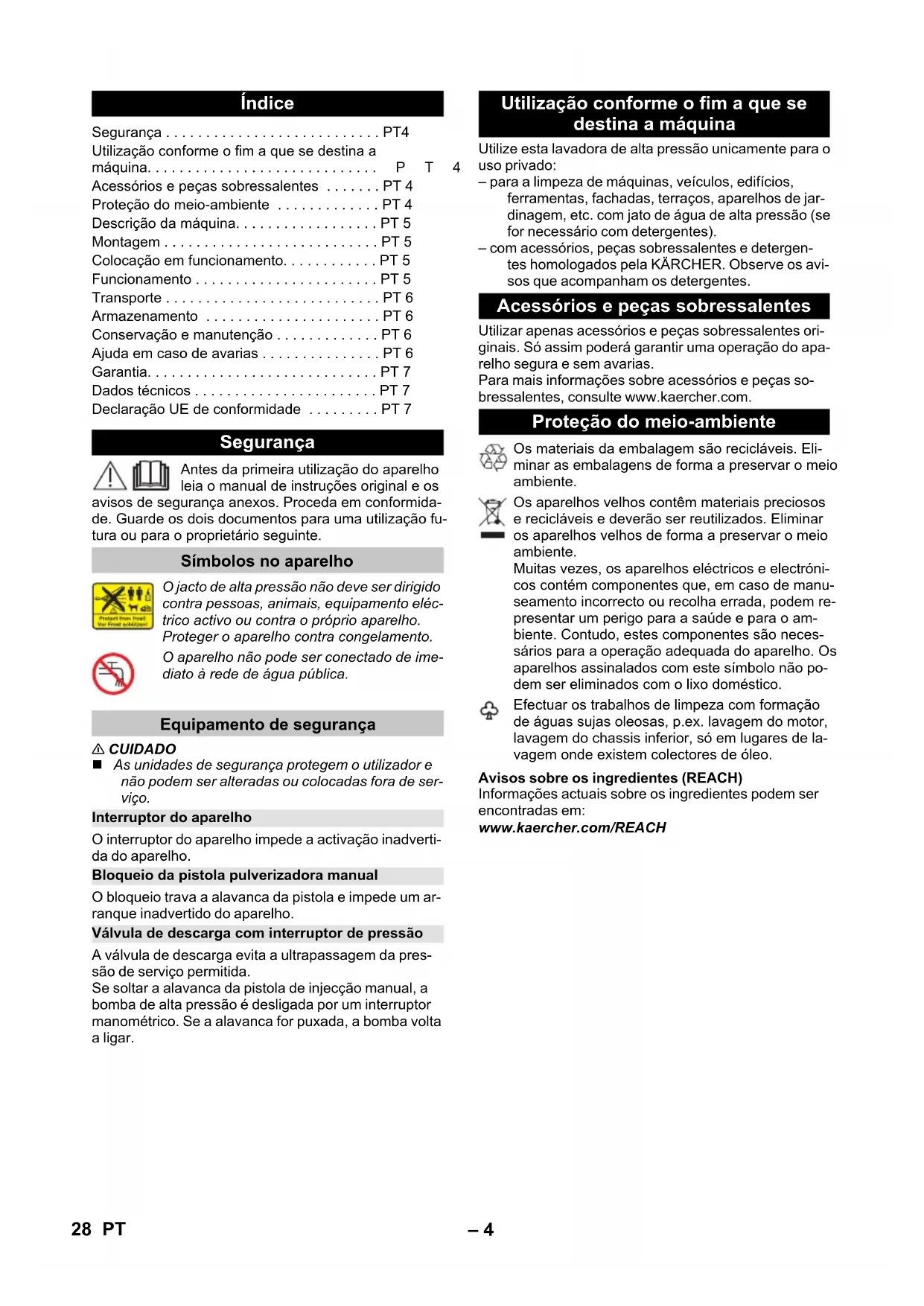

MANUAL DE UTILIZADOR K Mini Plus Kärcher

Utilização conforme o fim a que se destina a máquina. P T

Acessórios e peças sobressalentes ..... PT 4

Proteção do meio-ambiente ..... PT 4

Descrição da máquina.... PT 5

Montagem....PT 5

Colocação em funcionamento....PT 5

Funcionamento....PT 5

Transporte PT 6

Armazenamento PT 6

Conservação e manutenção ..... PT 6

Ajuda em caso de avarias....PT 6

Garantia....PT 7

Dados técnicos....PT 7

Declaração UE de conformidade ..... PT 7

Segurança

Antes da primeira utilização do aparelho leia o manual de instruções original e os

avisos de segurança anexos. Proceda em conformidade. Guarde os dois documentos para uma utilização futura ou para o proprietário seguinte.

Símbolos no aparelho

O jacto de alta pressão não deve ser dirigido contra pessoas, animais, equipamento eléctrico activo ou contra o próprio aparelho. Proteger o aparelho contra congelamento.

O aparelho não pode ser conectado de imediato à rede de água pública.

Equipamento de segurança

⚠ CUIDADO

As unidades de segurança protegem o utilizador e não podem ser alteradas ou colocadas fora de serviço.

Interruptor do aparelho

O interruptor do aparelho impede a activação inadvertida do aparelho.

Bloqueio da pistola pulverizadora manual

O bloqueio trava a alavanca da pistola e impede um arranque inadvertido do aparelho.

Válvula de descarga com interruptor de pressão

A válvula de descarga evita a ultrapassagem da pressão de serviço permitida.

Se soltar a alavanca da pistola de injecção manual, a bomba de alta pressão é desligada por um interruptor manométrico. Se a alavanca for puxada, a bomba volta a ligar.

Utilização conforme o fim a que se destina a máquina

Utilize esta lavadora de alta pressão unicamente para o uso privado:

- para a limpeza de máquinas, veículos, edifícios, ferramentas, fachadas, terraços, aparelhos de jardinagem, etc. com jato de água de alta pressão (se for necessário com detergentes).

– com acessórios, peças sobressalentes e detergentes homologados pela KÄRCHER. Observe os avisos que acompanham os detergentes.

Acessórios e peças sobressalentes

Utilizar apenas acessórios e peças sobressalentes originais. Só assim poderá garantir uma operação do aparelho segura e sem avarias.

Para mais informações sobre acessórios e peças sobressalentes, consulte www.kaercher.com.

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Eliminar as embalagens de forma a preservar o meio ambiente.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Eliminar os aparelhos velhos de forma a preservar o meio ambiente.

Muitas vezes, os aparelhos eléctricos e electrónicos contém componentes que, em caso de manuseamento incorrecto ou recolha errada, podem representar um perigo para a saúde e para o ambiente. Contudo, estes componentes são necessários para a operação adequada do aparelho. Os aparelhos assinalados com este símbolo não podem ser eliminados com o lixo doméstico.

Efectuar os trabalhos de limpeza com formação de águas sujas oleosas, p.ex. lavagem do motor, lavagem do chassis inferior, só em lugares de lavagem onde existem colectores de óleo.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

Descrição da máquina

O volume de fornecimento do seu aparelho é ilustrado na embalagem. Ao desembalar verifique a integridade do conteúdo.

Contacte imediatamente o vendedor, em caso de falta de acessórios ou no caso de danos de transporte.

Figuras veja página 2

1 Conexão de água com peneira incorporada

2 Peça de acoplamento para ligação da água

3 Ligação de alta pressão

4 Compartimento acessórios

5 Punho de transporte

6 Cabo de ligação à rede com ficha de rede

7 Clipe para cabo

8 Depósito para cabo de ligação à rede

10 Pistola de injecção manual

11 Bloqueio da pistola pulverizadora manual

12 Grampo para mangueira de alta pressão

13 Casquilho de segurança

14 Extensão da lança (tubo de jacto)

15 Lança com regulação da pressão (Vario Power) É possível aumentar a pressão de trabalho continuamente de "SOFT" até "HARD". Para ajustar a pressão de trabalho, soltar a alavanca da pistola de alta pressão e rodar a lança para a posição desejada.

16 Mangueira de alta pressão

17 Mangueira adutora de água

18 Złącze węża

20 Ligação de torneiras para guarnições internas

Montagem

Montar os componentes soltos na embalagem no aparelho, antes de proceder à colocação em funcionamento.

Figuras veja página 3

Figura A

→ Fixar o elemento de acoplamento na conexão de água da máquina.

Figura B

→ Retirar o grampo para a mangueira de alta pressão da pistola pulverizadora manual.

Figura C

→ Encaixar a mangueira de alta pressão na pistola pulverizadora manual.

→ Pressionar o grampo até encaixar. Controlar a ligação segura, puxando pela mangueira de alta pressão.

Colocação em funcionamento

→ Colocar o aparelho sobre uma superfície plana.

Figura D

→ Ligar a mangueira de alta pressão à respectiva ligação no aparelho.

Controlar a ligação segura, puxando pela mangueira de alta pressão.

Para os valores de ligação veja a placa de características / dados técnicos.

Respeite as normas da companhia de abastecimento de água.

ADVERTÊNCIA

Contaminações na água podem danificar a bomba de alta pressão e os acessórios. Como meio de proteção é recomendado o filtro de água KÄRCHER (acessórios especiais, ref ^a 4.730-059).

→ Colocar a mangueira de admissão da água no acoplamento da ligação da água.

→ Conectar a mangueira da água na alimentação da água.

→ Abrir a torneira totalmente.

Funcionamento

ADVERTÊNCIA

O funcionamento a seco durante mais de 2 minutos conduz a danos irreparáveis na bomba de alta pressão. Se o aparelho não estabelecer nenhuma pressão dentro de 2 minutos, deve desligar o aparelho e proceder conforme indicado no capítulo "Ajuda em caso de aviarias".

Funcionamento a alta pressão

CUIDADO

Guardar uma distância do jato mínima de 30 cm durante a limpeza de superfícies lacadas para evitar danos.

Figura E

→ Introduzir a extensão da lança na pistola manual e rodar 90° para fixá-la.

Figura F

→ Fixar o casquilho de segurança.

Figura G

→ Introduzir a lança na extensão da lança manual e rodar 90° para fixá-la.

→ Ligar o aparelho "I/ON".

→ Desbloquear a alavanca da pistola pulverizadora.

→ Puxar a alavanca e o aparelho entra em funcionamento.

Aviso: o aparelho desliga assim que soltar a alavanca. A alta pressão permanece no sistema.

Interromper o funcionamento

→ Soltar a alavanca da pistola pulverizadora manual.

→ Bloquear a alavanca da pistola pulverizadora.

→ Se não trabalhar durante um período prolongado (superior a 5 minutos) com o aparelho, o mesmo deve ser desligado "0/OFF".

Desligar o aparelho

⚠ CUIDADO

Separar apenas a mangueira de alta pressão da pistola pulverizadora manual ou do aparelho se o sistema estiver livre de pressão.

→ Soltar a alavanca da pistola pulverizadora manual.
→ Desligar o aparelho "0/OFF".
→ Retirar a ficha de rede da tomada.
→ Fechar a torneira de água.
→ Premir a alavanca da pistola de injecção manual para eliminar a pressão ainda existente no sistema.
→ Bloquear a alavanca da pistola pulverizadora.
→ Separar o aparelho da alimentação da água.

Transporte

⚠ CUIDADO

Perigo de ferimentos e de danos!

Ter atenção ao peso do aparelho durante o transporte.

Transporte manual

→ Levantar o aparelho no manípulo e transportar.

Transporte em veículos

→ Proteger o aparelho contra deslizamentos e tombamentos.

Armazenamento

⚠ CUIDADO

Perigo de ferimentos e de danos!

Ter atenção ao peso do aparelho durante o armazenamento.

Guardar a máquina

Antes de armazenar o aparelho durante um longo período (p. ex. no Inverno), deve-se prestar especial atenção ao capítulo da conservação.

→ Estacionar o aparelho sobre uma superfície plana.
→ Separar a mangueira de alta pressão na ligação de alta pressão do aparelho.
→ Separar o tubo de jacto da pistola pulverizadora manual.
→ Guardar os acessórios no respectivo local de armazenamento.
→ Enrolar o cabo de alimentação no respectivo local de armazenamento e fixar a ficha com o grampo do cabo.

Protecção contra o congelamento

ADVERTÊNCIA

Aparelhos ou acessórios que não tenham sido completamente esvaziados podem ser destruídos pela geada. Esvaziar completamente o aparelho e acessórios e proteger contra geada.

Para evitar danos:

→ Esvaziar toda a água do aparelho: ligar o aparelho sem a mangueira de alta pressão conectada e sem a alimentação de água conectada (máx. 1 min) e aguardar até não sair mais nenhuma água da ligação de alta pressão. Desligar o aparelho.
→ Guardar o aparelho com todos os acessórios um local protegido contra geada.

Conservação e manutenção

PERIGO

■ Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho.

Limpar o coador na ligação de água

Limpar regularmente o coador na ligação de água.

ADVERTÊNCIA

O coador não pode ficar danificado.

→ Remover o acoplamento da ligação de água.

Figura H

→ Puxar o coador para fora com um alicate de pontas chatas.
→ Limpar o coador sob água corrente.
→ Voltar a inserir o coador na ligação de água.

Manutenção

O aparelho está isento de manutenção.

Ajuda em caso de avarias

Com a ajuda da seguinte tabela sinóptica, você mesmo pode eliminar pequenas avarias.

Em caso de dúvida contacte o serviço de assistência técnica autorizado.

PERIGO

→ Desligar o aparelho e retirar a ficha de rede antes de efectuar quaisquer trabalhos no aparelho.

A máquina não funciona

→ Puxar a alavanca da pistola pulverizadora manual, o aparelho entra em funcionamento.
→ Verificar se a tensão indicada na placa de características coincide com a tensão da fonte de alimentação.
→ Verificar o cabo de rede a respeito de danos.

A máquina não atinge a pressão de serviço

→ Verificar o ajuste na lança.
→ Verificar se a alimentação da água tem um caudal de débito suficiente.
→ Eliminar o ar da máquina: Ligar o aparelho sem a mangueira de alta pressão conectada e esperar (máx. 2 minutos), até a água sair sem bolhas de ar na respectiva ligação de alta pressão. Desligar o aparelho e voltar a ligar a mangueira de alta pressão.
→ Extrair o coador da conexão de água por meio de um alicate de pontas chatas e lavar-lo com água corrente.

Fortes variações de pressão

→ Limpar o bocal de alta pressão: Elimine a sujidade da abertura do bocal com uma agulha e lave pela frente com água.

→ Verificar a quantidade de alimentação de água.

Ruídos operacionais

Correia dentada defeituosa, contactar o serviço de assistência.

Aparelho com fuga

→ Uma pequena fuga no aparelho é normal e deve-se a razões técnicas. Se houver fortes fugas de água, manda inspeccionar pelo Serviço Técnico autorizado.

Garantia

Em cada país vigem as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia serão reparadas, sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

Os endereços podem ser consultados em:

Ligação eléctrica
Tensão 220-240	V1~50-60 Hz
Consumo de corrente 6 A
Grau de protecção IPX5
Classe de protecção II	回
Conexão de água
Pressão de admissão (máx.) 1,2 MPa
Temperatura de admissão (máx.) 40 °C
Quantidade de admissão (mín.) 7 l/mín
Dados relativos à potência
Pressão de serviço 7,4 MPa
Pressão máxima admissível 11 MPa
Débito, água 5,5 l/min
Caudal de débito máximo 6,0 l/mín
Força de recuo da pistola manual 11 N
Medidas e pesos
Comprimento 278 mm
Largura	233 mm
Altura	296 mm
Peso, operacional com acessórios	4,7 kg
Valores obtidos segundo EN 60335-2-79
Valor de vibração mão/braçoInsegurança K	0,7 m/s ^2 0,6 m/s ^2
Nível de pressão acústica L _pA Insegurança K _pA	77 dB(A)2 dB(A)
Nível de potência acústica L _WA + Insegurança K _WA	91 dB(A)

O fabricante reserva-se o direito de proceder a quaisquer alterações técnicas.

Declaração UE de conformidade

Declaramos que a máquina a seguir designada corresponde às exigências de segurança e de saúde básicas estabelecidas nas Directivas UE por quanto concerne à sua concepção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na máquina sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Lavadora de alta pressão

Tipo: 1.600-xxx

Respectivas Directrizes da UE

Processo aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 89

Garantido: 91

Os signatários actuam em nome e em procuração do Conselho de Administração.

Responsável pela documentação:

S. Reiser

Alfred Kärcher SE & Co. KG
