Tipo de produto	Frigorífico embutido
Marca	Gaggenau
Modelo	RA097600
Altura (aprox.)	177 cm
Largura (aprox.)	91 cm
Profundidade (aprox.)	71 cm
Peso (aprox.)	80 kg
Alimentação elétrica	230 V / 50 Hz
Reversibilidade da porta	Sim (esquerda/direita)
Instalação lado a lado	Sim com kit de ligação incluído
Ajuste de altura	Pés ajustáveis com chave de ajuste
Acessórios incluídos	Chave de ajuste, parafusos de fixação (4x14, 4x30), suportes de ligação
Funções principais	Frio ventilado, iluminação LED, controle eletrónico
Manutenção e limpeza	Limpar com um pano macio e um detergente suave
Segurança	Bloqueio infantil, alarme de porta aberta
Peças sobressalentes e reparabilidade	Junta da porta, prateleiras, cestos disponíveis
Classe energética (estimada)	A+
Capacidade líquida (aprox.)	300 litros
Nível sonoro (estimado)	38 dB

Perguntas frequentes - RA097600 GAGGENAU

Como inverter a porta do frigorífico Gaggenau RA097600?

Consulte o capítulo « Mudança da dobradiça da porta » nas instruções de instalação e utilização fornecidas com o aparelho. Pode alterar o sentido de abertura de esquerda para direita ou inversamente.

Pode-se instalar dois aparelhos lado a lado?

Sim, o RA097600 é concebido para instalação lado a lado. Use os suportes de ligação fornecidos para fixar solidamente os dois aparelhos juntos. Siga os passos descritos no manual de instalação.

Como ajustar a altura do frigorífico?

Use a chave de ajuste incluída para ajustar os pés. Gire a chave no sentido dos ponteiros do relógio para levantar o aparelho e no sentido contrário para baixá-lo. Certifique-se de que o aparelho está nivelado.

Quais são os acessórios fornecidos com o RA097600?

O kit de acessórios inclui uma chave de ajuste de altura, parafusos 4x14 e 4x30 Torx T15, e suportes de ligação para instalação lado a lado.

Como limpar o interior do frigorífico?

Desligue o aparelho da tomada, retire as prateleiras e cestos, e limpe com um pano macio embebido em água morna e detergente suave. Enxague e seque cuidadosamente antes de recolocar os acessórios.

Qual é a capacidade aproximada do frigorífico?

A capacidade líquida é estimada em aproximadamente 300 litros, ideal para uma família de 4 pessoas.

Qual é o consumo elétrico estimado?

O consumo anual é estimado em aproximadamente 180 kWh, o que corresponde a uma classe energética A+.

O frigorífico é barulhento?

O nível sonoro é estimado em 38 dB, o que é muito silencioso, comparável a uma biblioteca.

Onde posso encontrar o manual completo do RA097600?

Pode descarregar gratuitamente o manual em formato PDF no site notice-facile.com pesquisando o modelo RA097600 da Gaggenau.

Como fixar o aparelho no vão de instalação?

Use os parafusos 4x30 fornecidos para fixar o aparelho nos lados do vão. Para superfícies de trabalho em madeira, fixe também pela parte superior com parafusos 4x14. Consulte o capítulo « Instalação do aparelho » no manual.

MANUAL DE UTILIZADOR RA097600 GAGGENAU

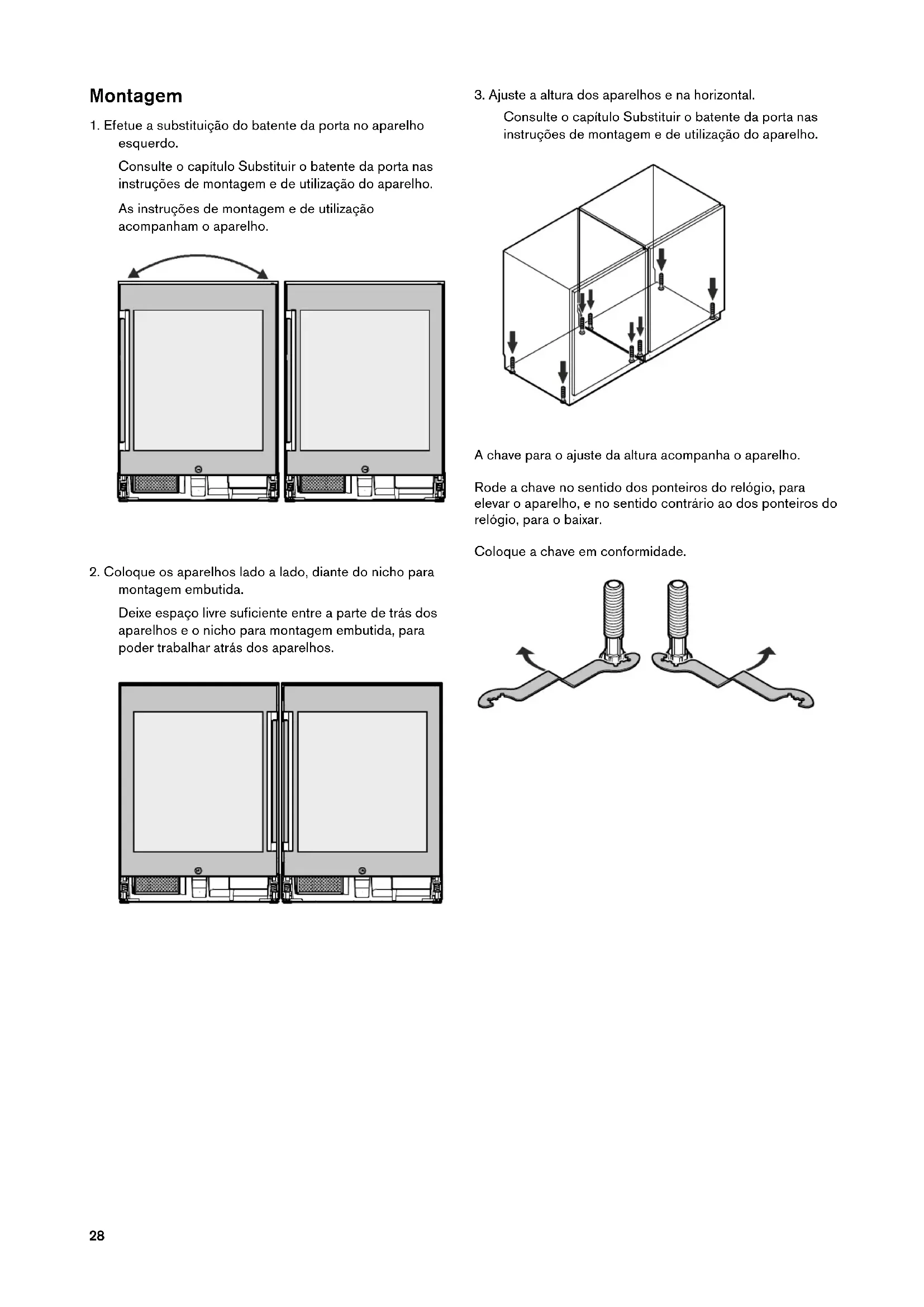

1. Efetue a substituição do batente da porta no aparelho esquerdo.

Consulte o capítulo Substituir o batente da porta nas instruções de montagem e de utilização do aparelho.

As instruções de montagem e de utilização acompanham o aparelho.

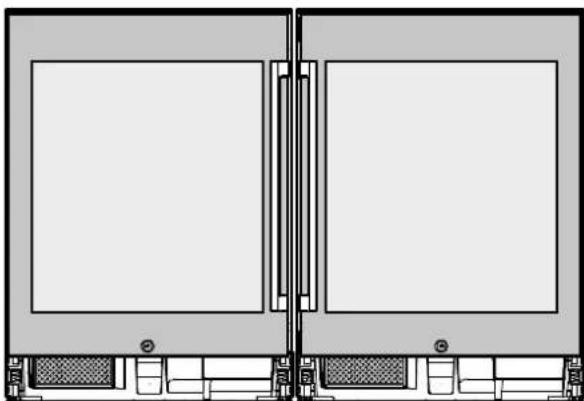

1. Coloque os aparelhos lado a lado, diante do nicho para montagem embutida.

Deixe espaço livre suficiente entre a parte de trás dos aparelhos e o nicho para montagem embutida, para poder trabalhar atrás dos aparelhos.

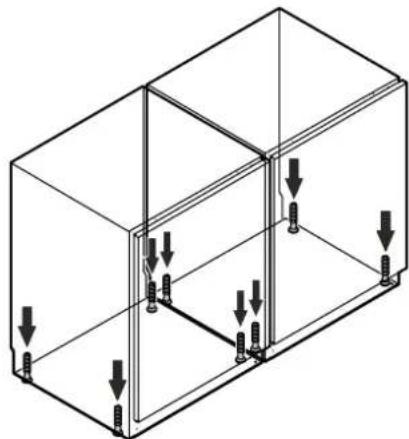

1. Ajuste a altura dos aparelhos e na horizontal.

Consulte o capítulo Substituir o batente da porta nas instruções de montagem e de utilização do aparelho.

A chave para o ajuste da altura acompanha o aparelho.

Rode a chave no sentido dos ponteiros do relógio, para elevar o aparelho, e no sentido contrário ao dos ponteiros do relógio, para o baixar.

Coloque a chave em conformidade.

1. Aparafuse a parte de trás dos aparelhos com os suportes angulares de união.

Utilize dois parafusos 4 x 14 em cada suporte.

4 x 14 Torx™ 15 4 x 14 Torx™ 15

1. Retire as coberturas.

1. Coloque o suporte angular de união em cima.

Em bancadas de madeira

Utilize o suporte angular de união com patilha de fixação.

Em bancadas de material não aparafusável (p. ex., pedra)

Utilize o suporte angular de união sem patilha de fixação.

Coloque o suporte angular de união a partir de cima e aparafuse-o com quatro parafusos M5 x 10 (TX 25). 7. Coloque o segundo suporte angular de união (sem patilha de fixação) a partir de baixo e aparafuse-o com quatro parafusos M5 x 10 (TX 25).

1. Coloque as coberturas.

1. Insira a combinação de aparelhos no nicho, até a superfície dianteira das portas dos aparelho estar nivelada com as frentes dos móveis.

Ao inserir, certifique-se de que os cabos elétricos não ficam danificados!

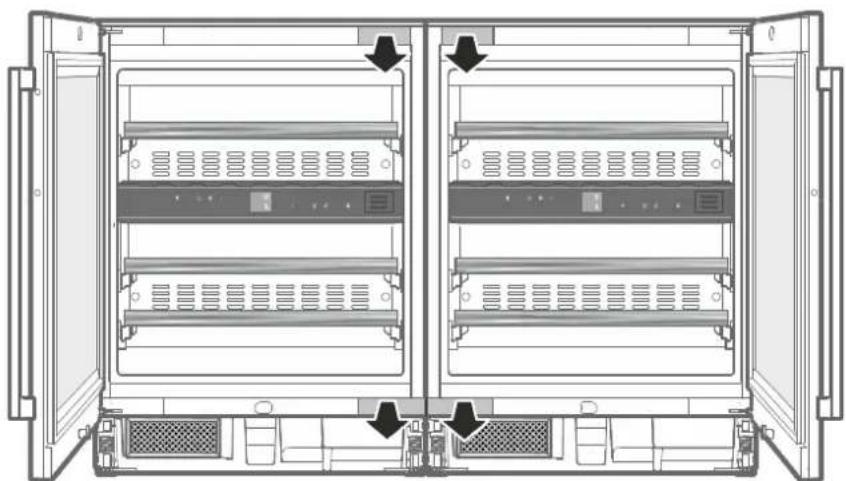

1. Fixe a combinação de aparelhos no nicho, à direita e à esquerda.

Os parafusos (4 x 30) estão incluídos no pacote de acompanhamento dos aparelhos.

4 x 30 TX™ 15 4 x 30 TX™ 15

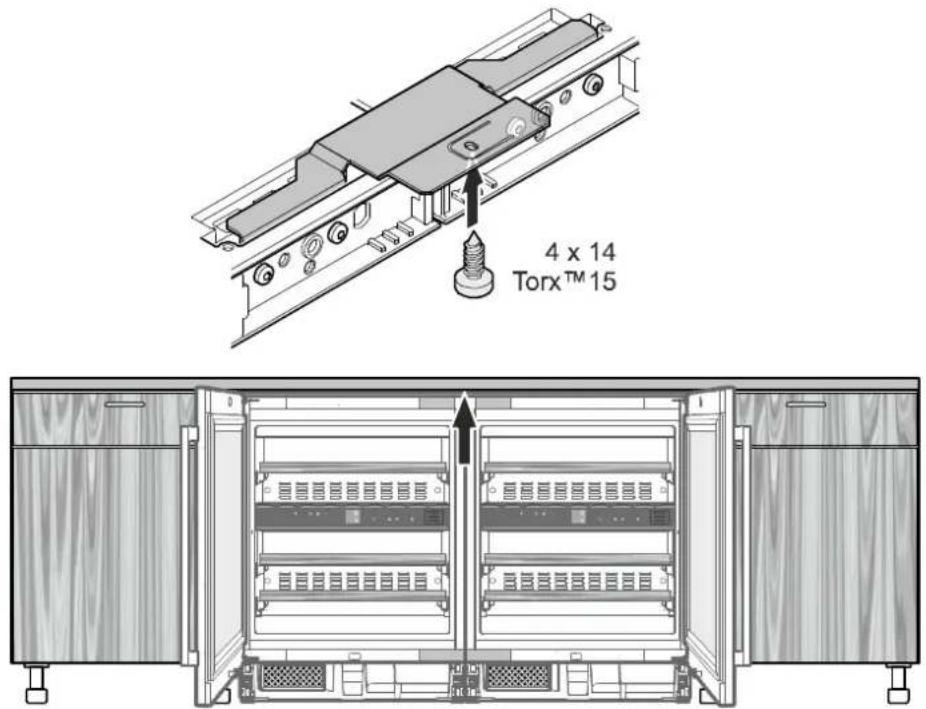

1. Em bancadas de madeira, fixe a combinação de aparelhos na parte superior do nicho.

4 x 14 Torx™ 15

Termine a instalação conforme descrito nas instruções de montagem e de utilização dos aparelhos.
