PANDUAN PENGGUNA RA097600 GAGGENAU

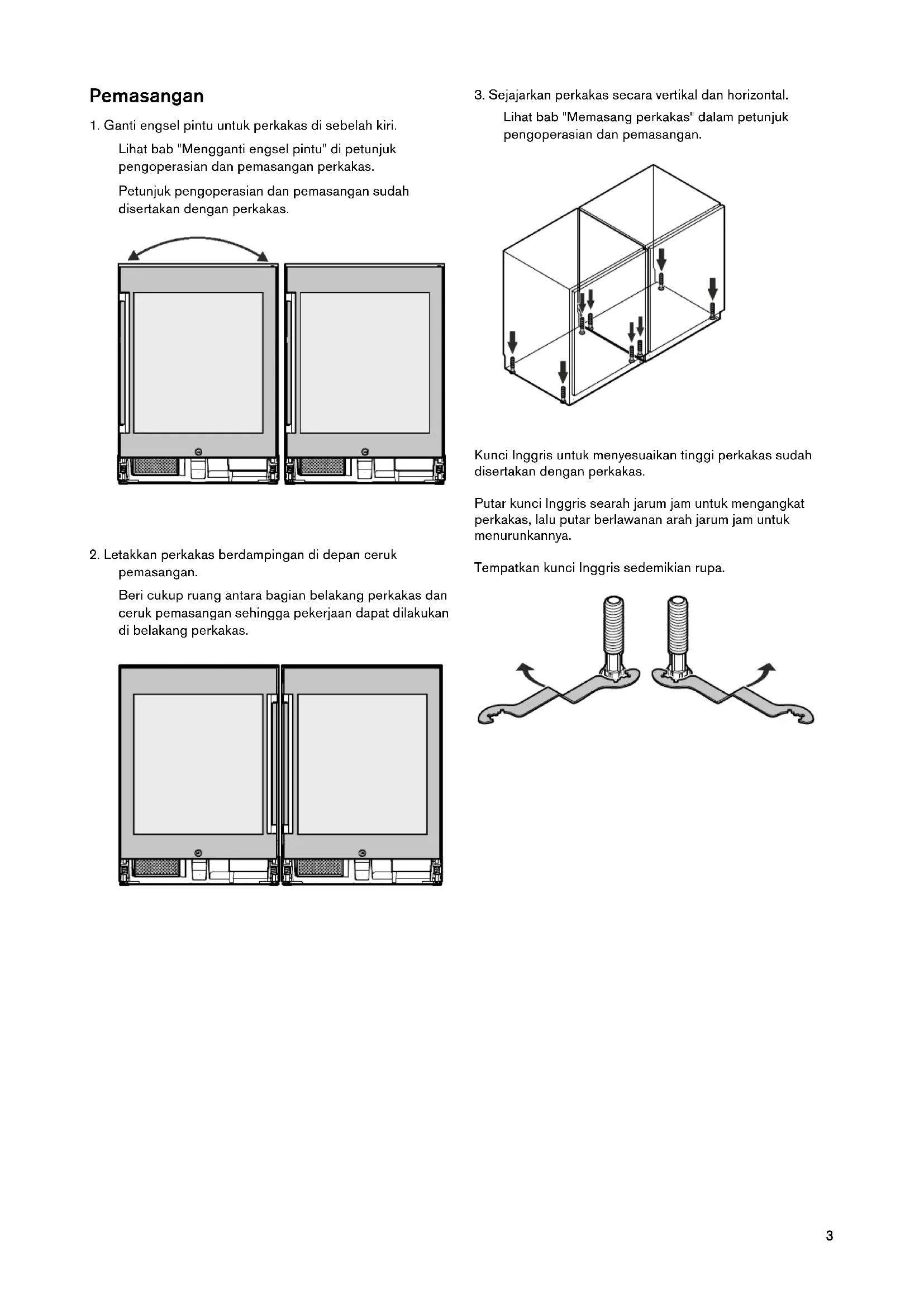

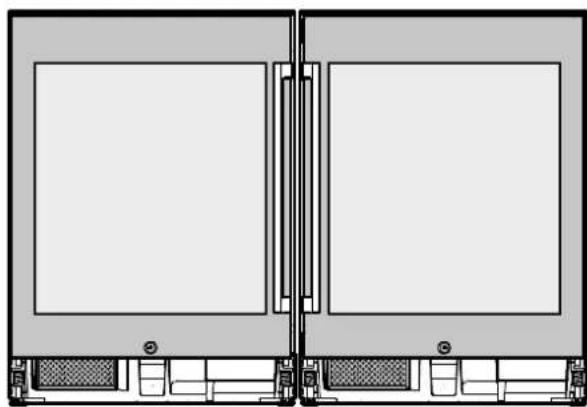

- Ganti engsel pintu untuk perkakas di sebelah kiri.
Lihat bab "Mengganti engsel pintu" di petunjuk pengoperasian dan pemasangan perkakas.
Petunjuk pengoperasian dan pemasangan sudah disertakan dengan perkakas.
Beri cukup ruang antara bagian belakang perkakas dan ceruk pemasangan sehingga pekerjaan dapat dilakukan di belakang perkakas.
- Sejajarkan perkakas secara vertikal dan horizontal.
Lihat bab "Memasang perkakas" dalam petunjuk pengoperasian dan pemasangan.

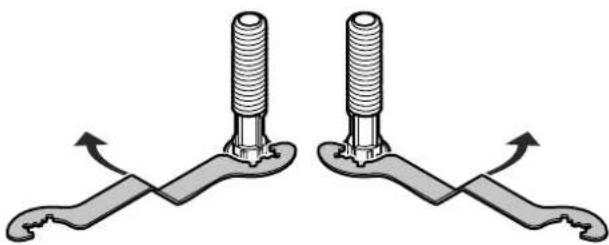

Kunci Inggris untuk menyesuaikan tinggi perkakas sudah disertakan dengan perkakas.
Putar kunci Inggris searah jarum jam untuk mengangkat perkakas, lalu putar berlawanan arah jarum jam untuk menurunkannya.
Tempatkan kunci Inggris sedemikian rupa.

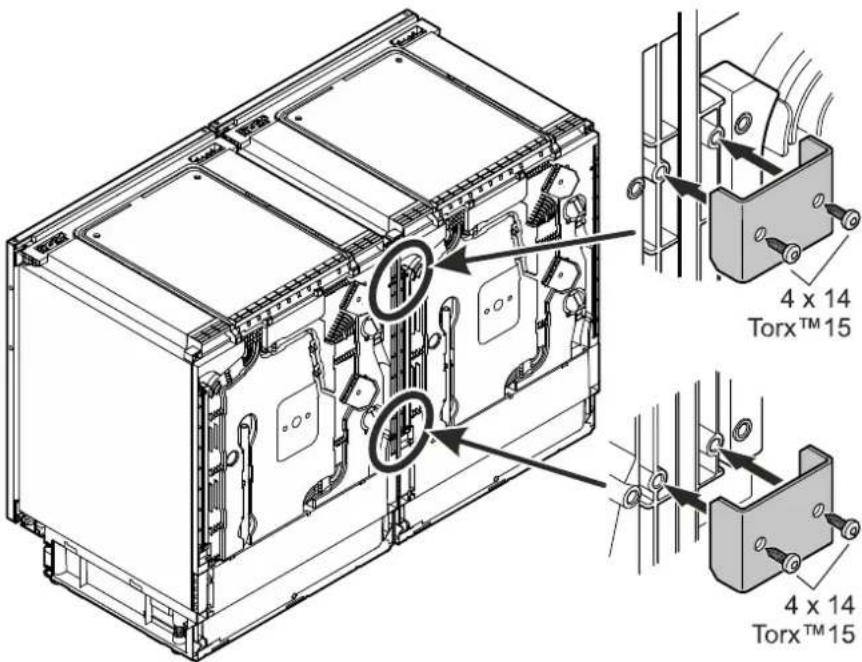

- Gunakan braket penghubung untuk mengencangkan perkakas di bagian belakang.
Dalam hal ini, gunakan dua sekrup berukuran 4 x 14.
Untuk permukaan kerja berbahan kayu
Gunakan braket penghubung dengan flensa pengencang.
Untuk permukaan kerja yang terbuat dari material yang tidak dapat dikencangkan dengan sekrup (misalnya batu)
Gunakan braket penghubung tanpa flensa pengencang.


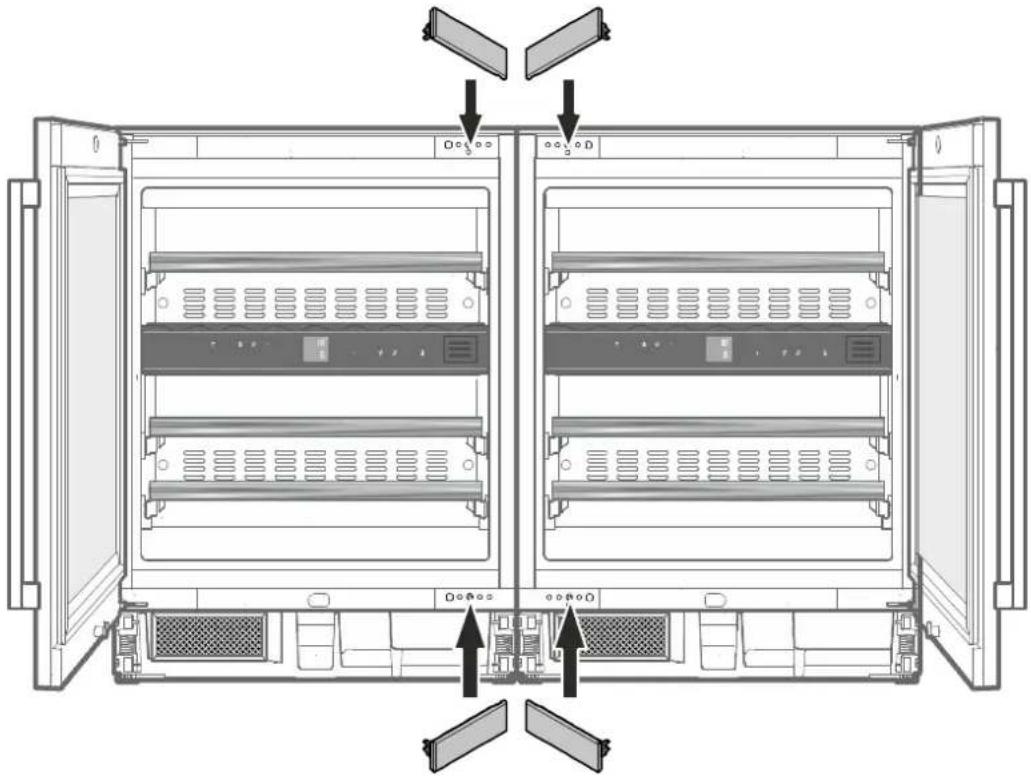

note1["Masukkan braket penghubung dari atas lalu kencangkan dengan menggunakan empat sekrup M5 x 10 (TX 25)."]
note2["7. Masukkan braket penghubung kedua (tanpa flensa pengencang) dari bawah lalu kencangkan menggunakan empat sekrup M5 x 10 (TX 25)."]
- Pasangkan penutupnya.
- Geser gabungan perkakas ke dalam ceruk sampai bagian depan pintu perkakas sejajar dengan unit bagian depan.
Saat menggeser gabungan perkakas, pastikan kabel jaringan tidak rusak.

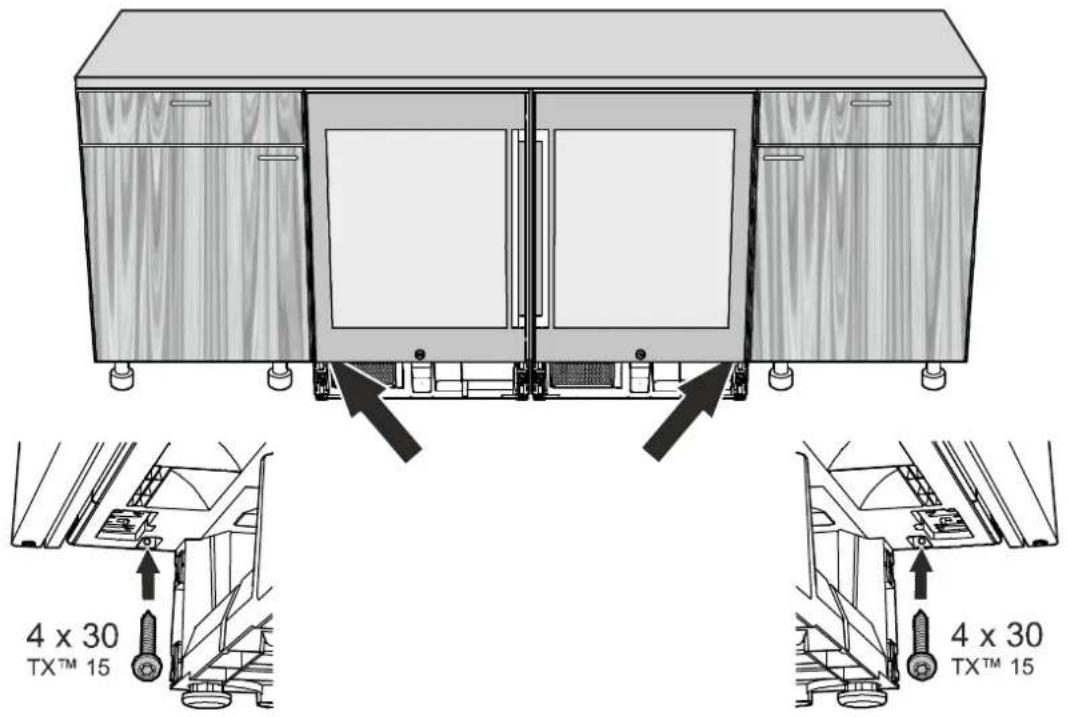

- Kencangkan gabungan perkakas di dalam ceruk pada bagian kanan dan kiri.
Sekrup (4 x 30) sudah termasuk dalam kit aksesori perkakas.


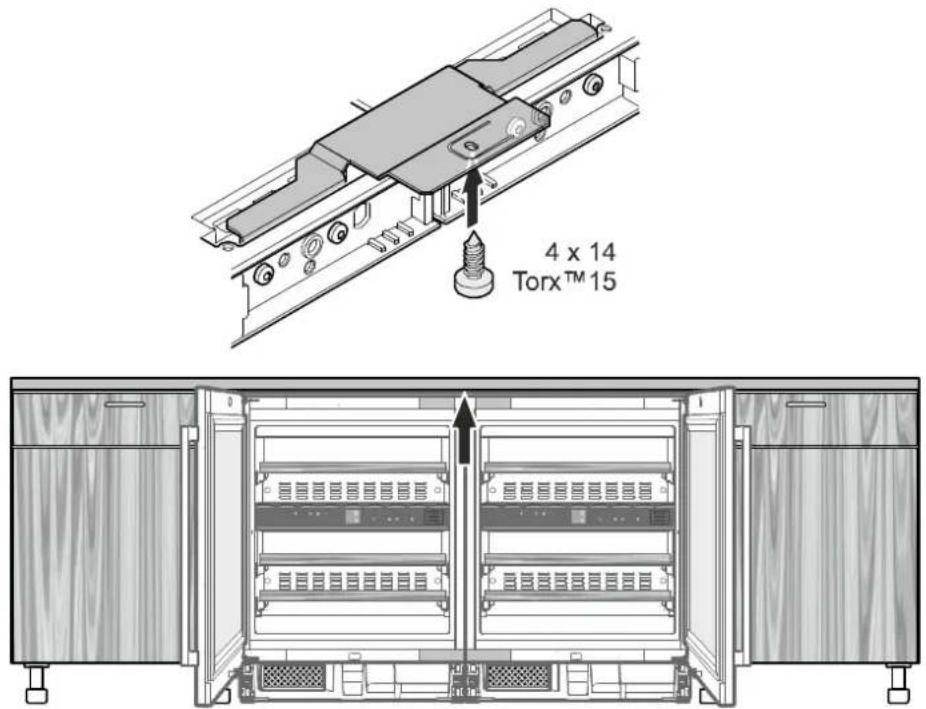

4 x 30 TX™ 15 4 x 30 TX™ 15- Untuk permukaan kerja berbahan kayu, kencangkan gabungan perkakas pada bagian atas ceruk.

