Tipo de produto	Furadeira/parafusadeira sem fio com acumulador
Marca	Einhell
Modelo	BAS 14 4
Tensão do motor	14,4 V DC
Velocidade em vazio	0 - 550 tr/min
Torque de rotação	Ajustável em 17 posições
Capacidade do mandril	1,5 - 10 mm
Peso	1,8 kg
Nível de pressão sonora	72 dB(A)
Nível de potência sonora	82 dB(A)
Vibrações	< 2,5 m/s²
Alimentação	Bateria recarregável Ni-Cd
Corrente de carga	2 A
Tensão da rede do carregador	230 V ~ 50 Hz
Sentido de rotação	Direita e esquerda
Conteúdo da caixa	Furadeira, carregador, 2 baterias, maleta, 6 brocas, 6 pontas de parafusar, manual
Garantia	2 anos
Tipo de uso	Perfuração e aparafusamento
Materiais compatíveis	Madeira, metal, plástico
Manutenção	Limpar com um pano seco, evitar umidade
Instruções de segurança	Usar óculos de proteção, não expor à chuva, manter fora do alcance das crianças

Perguntas frequentes - BAS 14 4 EINHELL

Como carregar a bateria da furadeira Einhell BAS 14 4?

Conecte o carregador a uma tomada elétrica (230 V, 50 Hz). Insira o conector do carregador na tomada da bateria. A bateria é nova, deve ser carregada completamente antes do primeiro uso. O tempo de carga pode variar. Não recarregue uma bateria quente; deixe-a esfriar.

Como ajustar o torque de rotação?

Gire o botão de ajuste do torque de rotação (Fig. 1) para uma das 17 posições. O torque aumenta com o número. Para perfuração, selecione a última posição marcada 'Bohrer' (broca) para desativar o limitador de torque. Um clique sonoro indica que o torque ajustado foi alcançado ao aparafusar.

Como mudar o sentido de rotação?

Use o interruptor deslizante acima do interruptor Liga/Desliga (Fig. 3). Empurre para a esquerda para rotação direita (aperto), para a direita para rotação esquerda (desaperto). Nunca mude durante o funcionamento para evitar danos à engrenagem. A posição central trava o interruptor.

Quais acessórios estão incluídos com a furadeira?

A caixa contém: a furadeira/parafusadeira, dois blocos de bateria Ni-Cd, um carregador, uma maleta de armazenamento, 6 brocas de metal HSS, 6 pontas de aparafusar e o manual de instruções.

Como fazer a manutenção da furadeira Einhell BAS 14 4?

Limpe o aparelho com um pano seco. Evite contato com água ou umidade. Mantenha os contatos da bateria limpos. Guarde a furadeira e o carregador em local seco e protegido da poeira. Os reparos devem ser confiados a um eletricista especializado.

Qual é a vida útil da bateria?

As baterias Ni-Cd têm vida útil de aproximadamente 1000 ciclos de carga se usadas corretamente. Para prolongar a vida, evite descargas completas e recarregue assim que a potência diminuir. Deixe a bateria esfriar antes de recarregar.

Pode-se perfurar metal com esta furadeira?

Sim, a furadeira pode perfurar metal. Use brocas HSS (incluídas) e ajuste a velocidade adequada. Comece com um pequeno furo de centro. Use óculos de proteção e segure a furadeira firmemente. Para metal, use velocidade reduzida e pressão moderada.

Como trocar a broca ou a ponta?

Abra o mandril girando o anel. Insira a broca ou a ponta no centro. Aperte o mandril firmemente à mão. Verifique se está bem centralizado. Para as pontas, use o porta-pontas magnético (Fig. 2) se necessário.

O que fazer se a furadeira não ligar?

Verifique primeiro se a bateria está carregada e inserida corretamente (pressione até ouvir o clique). Certifique-se de que o interruptor de sentido de rotação não está na posição central (travamento). Se o problema persistir, entre em contato com o serviço pós-venda Einhell.

Como armazenar a furadeira e as baterias?

Remova a bateria da furadeira para armazenamento. Guarde em local seco, protegido do gelo e do calor. Recarregue as baterias a cada 2-3 meses se não forem usadas. Não descarte baterias usadas; leve-as a um ponto de coleta para reciclagem.

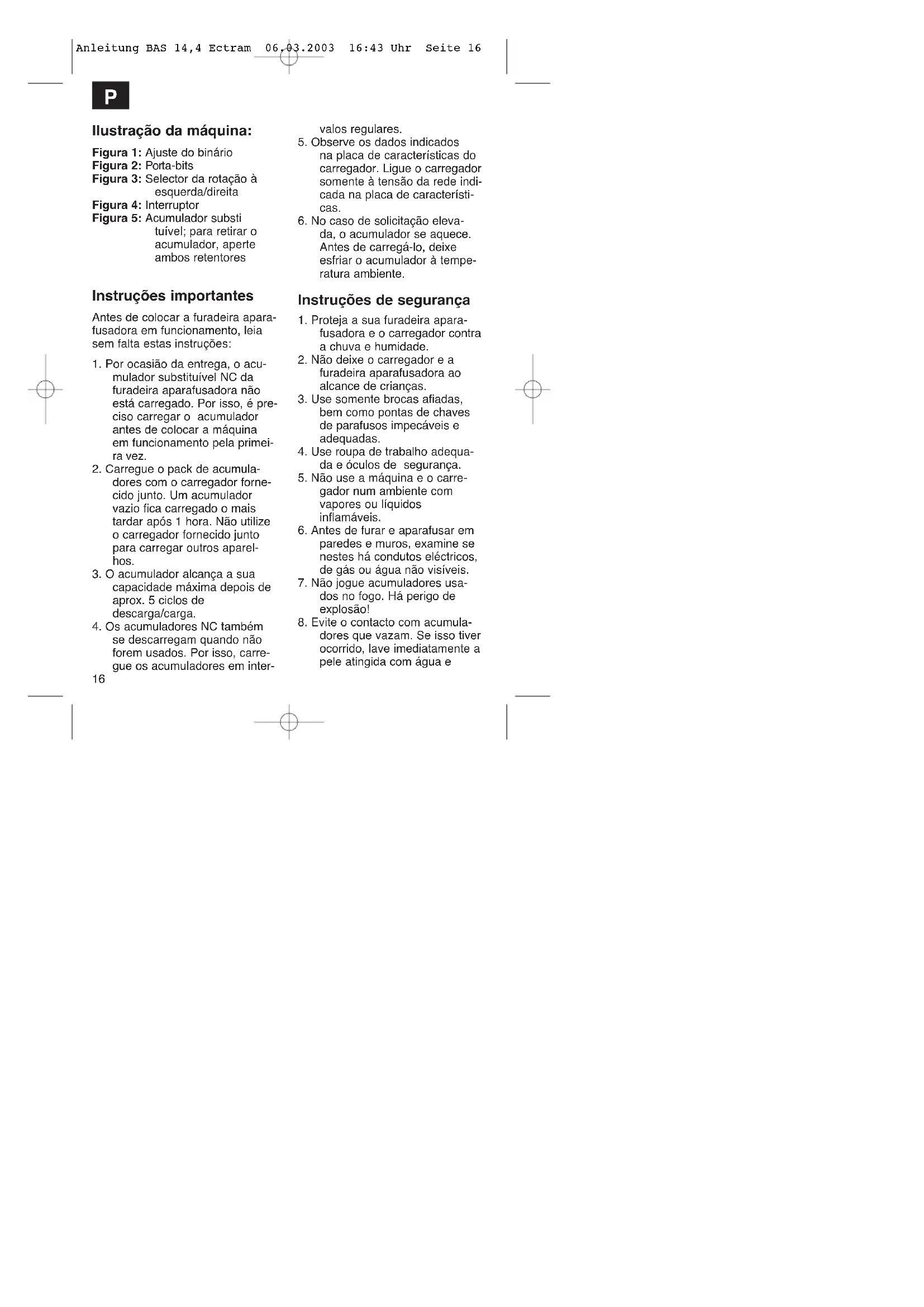

MANUAL DE UTILIZADOR BAS 14 4 EINHELL

Figura 1: Ajuste do binário

Figura 2: Porta-bits

Figura 3: Selector da rotação à esquerda/direita

Figura 4: Interruptor

Figura 5: Accumulator substi tuivel; para retirar o accumulator, aperte ambos retentores

Instruções importantes

Antes de colocar a furadeira aparez fusadora em functimento, leia sem falta estas instruções:

1. Por ocasião da entrega, o acumulador substituível NC da furadeira aparafusadora não está corregado. Por isso, é precisoregarar o acumulador antes de colocar a boaquina em funçãoamento pela primeira vez.
2. Carregue o pack de acumuladores com o carregarador fornecido jusqu. Um acumulador fazio fica carregado o mais tardar après 1 hora. Não utilize o carregarador fornecido jusqu para carregarar outros aparehos.
3. O acumulador alcança a sua capacidade maior deposite aprox. 5 ciclos de descarga/carga.
4. Os acumuladores NC quando não foram usados. Por isso, correque os acumuladores em inter

valos regulares.

1. Observe os dados indicados na placac decharacteristicado carregador.Ligue o carregador somente a tensao da rede indica na placac decharacteristica.
2. No caso de solicitação elevada, o acumulador se aquece. Antes de correção, deixe esfiar o acumulador à temperatura ambiente.

Instruções de segurança

1. Proteja a sua furadeira aparez fusadora e o carregarador contra a chuva e humidade.
2. Não deixe o carregarador e a furadeira aparafusadora ao alcance de crianças.
3. Use somente brocas afiadas, bem como pontas de chaves de parafusos impecáveis e adequadas.
4. Use roupa de trabalho adequada e oculos de segurarca.
5. Nao use a mascara e o corre-gador num ambiente com vapes ou liquidos inflamáveis.
6. Antes de furar e aparafusar em paredes e muros, examine se nestes ha conductos electricos, de gás ou agua não visíveis.
7. Não jogue acumuladores usados no fogo. há perigo de explosão!
8. Evite o contacto com accumulatordores que vizam. Se isso tiver ocorrido, lave imeditamente a pele atingida com agua e

P

pele atingida com agua e sabone- te. Se o acido do acumulador tiver atingido um olho, lave-o durante 10 minutos, no minimo, com agua corrente limpa e consulte immediamente um medico.
9. Proteja o carregaro e o cabo eletrico contra danificacoes e arestas agudas. Cabos eletricos defeituos devem ser substituidos imeditamente por um electricista competente.
10. Controle se a sua máquina aparena defeitos. Quaisquer reparacoes so devem ser feitas por um electricista competente.
11. Observe que os contactos do acumulador NC não devem colocar em outros objectos meta-licos, p.ex. pregos, parafusos, etc. Ha perigo de curto-circuito!

Colocacao em funcao namento

Carregamento do acumulador NC

1. Verifique se a tensão da rede, indica na placá de caractéristicas, é igual à tensão da rede existente. Introduza o aparelho carregador na tomaça e ligue o cabo de carreamento ao adaptorado do carregador.
2. Tire o acumulador do punho (figura 5). Para isso, aperte os

retentores laterais.

1. Introduza o pack de acumuladores no carregaro. O diodo luminoso vermelho aceso significa que o pack de acumuladores está a ser carregado. quando o diodo luminoso verde acende significa que o processo dearga terminou. O tempo dearga dura 1 hora, com o acumulador totalmente descarregado. O pack de acumuladores poderá aquecer ligeiramente durante aarga o que éperfeitamente normal.

Se não for possívelregar o acumulador,queira examinar:

• se a tensão da rede está disponível na tomada
  se ha um contacto perfeito nos pontos decontacto do aparelho carregador.

Se ainda não for possivel corregrar o acumulador, Solic它们 enviar
o aparelho carregador
e o accumulator

aoulosso service de assistencia
tectnica.

Para asseguar uma longa duração do acumulador, deve-se recarregálo em tempo. Isso é necessário em todo caso quando V.S. verficar que o rendimento da furadeira aparafusadora diminui.

Nunca descarregue completeness o accumulator. Isso causa um

P

defeito do acumulador NC!

Ajuste do binário (figura 1)

A furadeira aparafusadora de acumulador dispoe de um dispositivo mecancio de ajuste do binario, de 17 velocidades. Ajusta-se o binario para um determinado tamanho de parafusos no anel giratorio (figura 1). O binario depende de variedos factores:

do tipo e da dureza do material a trabajoar
do tipo e comprimento dos parafusos a usar
- dos requisitos aos quais a uniao roscada deve satisfazer.

O ruido de catraca que o acoplamento faz ao desembraiar sinaliza que o binario fou alcancado.

Furar

Para furar, gire o anel de ajuste do binário até a ultima posicao "Furar" (figura 1). Na posicao de "Furar", o acoplamento deslizante não funciona. Ao furar, está disponible o binário máximo.

Selector do sentido de rotação(figura 3)

O interruptor de correixa sobre o interruptor permite fazer o sentido de rotação da furadeira para fusadora e evaporar que ela sera

18

ligada por descuido. Pode-se selec tionar a rotação à esquerda ou a direita. Para evitar una danificação da transmissão, sé se deve mudar o sentido de rotação quando a boaina estiver parada. Quando o interruptor de correduça estiver na posicao central, o interruptor está bloqueado.

Interruptor (figura 4)

O interruptor permite regular o número de rotações sem escalonamento. Quanto mais V.S. apertar o interruptor, tanto maior é o número de rotações da furadeira aparafusadora.

Aparafusar

O melhor é usar parafusos de centragem automática (p.ex. Torx, Philips), o que permite travaíhar com segança. Observe que o tamanho e a forma da ponta de cheve de parafuso deve correponder ao parafuso. Ajuste o binário, conforme descripto nas instruções, de acordo com o tamanho do parafuso.

Dados&Tecnicos

Tensão de alimentação

do motor 14,4 V, c.c.

Numero de

rotacoes 0-550 r.p.m.

Binário 17

Rotação à direita/esquerda sim

Capacidade do mandril

portabroca1,5-10mm

Tensão de cargo

do acumulador 14,4 V, c.c.

Corrente de carga

do acumulador 2 A

Tensão da rede para

o carregaror 230 V,50 Hz,c.a.

Nivel da pressao

Não deite acumuladores usados e defeituços no lixo dométrico. Proteja o maior ambiente. O cédmio é venenoso. Accumuladores usados e defeituços podem ser enviados para a eliminação correcta, com porte pago, ou ser entrega em postos de coleta convenentes. Se V.S. não conhecer umAGO de coleta, pergunte na Administração do seu Concelho.

Corriente de energia bateria 2 A

Tensión de la red

A garantia começa no dia da compra do aparrelo e cobre um periodo de 2 anos.

Prestamos garantia em caso de execuição defeitosa ou defeitos de material ou de funcaoamento. Neste caso nao faturamos os custos para sobressalentes e o trabalho

necessários. Não nos responsabilizamos por danos em conssequência da'utilisation do apa
