MANUAL DE USUARIO BAS 14 4 EINHELL

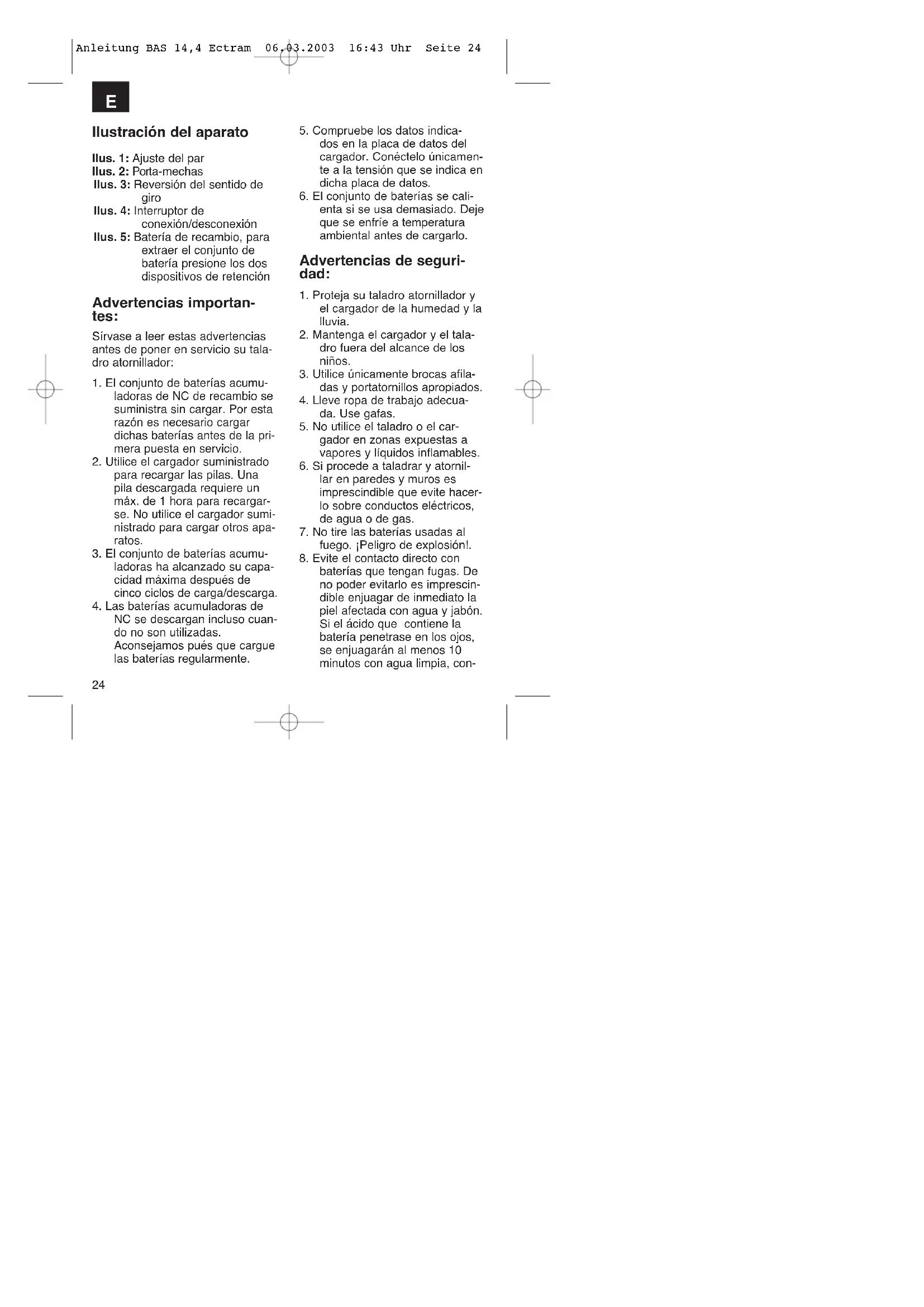

Ilustración del aparato Ilus. 1: Ajuste del par Ilus. 2: Porta-mechas Ilus. 3: Reversión del sentido de giro Ilus. 4: Interruptor de conexión/desconexión Ilus. 5: Batería de recambio, para extraer el conjunto de batería presione los dos dispositivos de retención Advertencias importan- tes: Sírvase a leer estas advertencias antes de poner en servicio su tala- dro atornillador:

1. El conjunto de baterías acumu-

ladoras de NC de recambio se suministra sin cargar. Por esta razón es necesario cargar dichas baterías antes de la pri- mera puesta en servicio.

2. Utilice el cargador suministrado

para recargar las pilas. Una pila descargada requiere un máx. de 1 hora para recargar- se. No utilice el cargador sumi- nistrado para cargar otros apa- ratos.

3. El conjunto de baterías acumu-

ladoras ha alcanzado su capa- cidad máxima después de cinco ciclos de carga/descarga.

4. Las baterías acumuladoras de

NC se descargan incluso cuan- do no son utilizadas. Aconsejamos pués que cargue las baterías regularmente.

5. Compruebe los datos indica-

dos en la placa de datos del cargador. Conéctelo únicamen- te a la tensión que se indica en dicha placa de datos.

6. El conjunto de baterías se cali-

enta si se usa demasiado. Deje que se enfríe a temperatura ambiental antes de cargarlo. Advertencias de seguri- dad:

1. Proteja su taladro atornillador y

el cargador de la humedad y la lluvia.

2. Mantenga el cargador y el tala-

dro fuera del alcance de los niños.

3. Utilice únicamente brocas afila-

das y portatornillos apropiados.

4. Lleve ropa de trabajo adecua-

gador en zonas expuestas a vapores y líquidos inflamables.

6. Si procede a taladrar y atornil-

lar en paredes y muros es imprescindible que evite hacer- lo sobre conductos eléctricos, de agua o de gas.

7. No tire las baterías usadas al

fuego. ¡Peligro de explosión!.

8. Evite el contacto directo con

baterías que tengan fugas. De no poder evitarlo es imprescin- dible enjuagar de inmediato la piel afectada con agua y jabón. Si el ácido que contiene la batería penetrase en los ojos, se enjuagarán al menos 10 minutos con agua limpia, con- Anleitung BAS 14,4 Ectram 06.03.2003 16:43 Uhr Seite 2425

minutos con agua limpia, consul- tando luego el médico de inmediato.

9. Proteja el cargador y el cable

de conexión de cualquier daño, evite aristas afiladas. Cables que hayan sufrido daños deberán ser reparados de inmediato por un electricista especializado.

10. Compruebe siempre que sus

herramientas no hayan sufrido daños.Cualquier reparación será efectuada sólo por un especialista.

11. Evite que los contactos del

conjunto de baterías NC no toquen otros objetos metálicos, por ej. clavos, tornil- los, etc. ¡Peligro de cortocircui- to!. Puesta en servicio: Como cargar el conjunto de baterías de NC

1. Compruebe si la tensión indi-

cada en la placa de caracterí- sticas coincide con la tensión de la red. Enchufe el aparato y conecte el cable con el adapta- dor del cargador.

2. Extraiga el conjunto de

baterías de su sujeción (ilus. 5), presionando para ello los dispositivos de retención laterales.

3. Coloque las pilas descargadas

en el cargador. La luz piloto roja indica que se están car- gando. Tan pronto como se encienda la luz piloto verde se habrán terminado de recargar. Una pila descargada requiere un máx. de 1 hora para recar- garse. Mientras se estén car- gando es posible que se cali- ente el cargador, lo cual es normal. Si se presentan dificultades al car- gar el conjunto de baterías roga- mos comprueben: si el enchufe utilizado se halla bajo tensión si existe un contacto correcto a nivel de los contactos del car- gador. De continuar siendo imposible car- gar el conjunto le rogamos ser sirva a remitir a nuestro servicio técnico postventa: el cargador y el conjunto de baterías Con el fin de prolongar al máximo la duración de vida del conjunto de baterías acumuladoras de NC rogamos no olvide de recargarlas regularmente. Naturalmente es imprescindible hacerlo si nota que disminuye la potencia del taladro atornillador. No descargue nunca totalmente el conjunto de baterías de NC para evitar que sufran daños. Anleitung BAS 14,4 Ectram 06.03.2003 16:43 Uhr Seite 2526

Ajuste del par (Ilus. 1) El taladro atornillador de Einhell ha sido dotado de un ajuste de par mecánico de17 niveles. El par requerido por un tornillo de tamaño determinado se ajusta en el anillo de ajuste (ilus. 1). La fuerza de par depende de varios factores: del tipo de material a trabajar y de su dureza del tipo de tornillos y de su lon- gitud de los requisitos que deba cum plir la atornilladura en cuestión. Tan pronto como se alcanza el par ajustado se soltará el aco- plamiento con un ruido peculi- ar. Taladrar Para taladrar se deberá colocar el anillo de ajuste del par al último nivel destinado a „taladrar“ (Ilus. 1). En este nivel de taladro el acopla- miento de resbalamiento no está activado. Se taladra pues con la fuerza de par máxima. Reversión del sentido de giro (Ilus. 3) Con el interruptor deslizante situa- do encima del conector/desconec- tor es posible ajustar el sentido del giro des atornillador, al mismo tiempo que se proteje el aparato de una conexión involuntaria. Es posible elegir entre sentido de giro a la izquierda o a la derecha. A fin de evitar daños en el engranaje se recomienda efectuar el cambio de velocidad únicamente estando el aparato parado. El botón de cone- xión/desconexión se halla bloquea- do si el interruptor deslizante está en posición central. Interruptor de conexión/desconexión (Ilus. 4) Con el interruptor de conexión/des- conexión es posible regular las revoluciones sin escalas. Un aumento de presión sobre el inter- ruptor conlleva un aumento de velocidad del aparato. Atornillar: Se recomienda el uso de tornillos autocentrantes, (por ej. Torx, ranu- ra en cruz) los cuales garantizan un seguridad de trabajo. Compruebe que el portatornillos y el tornillo utilizado coincidan en forma y tamaño. Ajuste el par según el tamaño del tornillo y como se indica en el manual de instrucciones. Anleitung BAS 14,4 Ectram 06.03.2003 16:43 Uhr Seite 26Características técnicas: Alimentación de corriente delmotor 14,4 V =Revoluciones 0 a 550 min Par de fuerza 17 nivelesGiro a la derecha/izquierda siAlcance del portabrocas 1,5 - 10 mmTensión de carga batería 14,4 V =Corriente de carga batería 2 ATensión de la redpara el cargador 230 V - 50 HzNivel de presión acústica LPA: 72 dB(A)Nivel de potencia acústica LWA: 82 dB(A)Vibración a

< 2,5 m/s Peso: 1,8 kgBaterías usadas o defectuosas nodeberán tirarse a la basura casera.Proteja el medio ambiente. Cadmioes tóxico. Baterias usadas o defec-tuosas pueden ser enviadas agastos pagados a la empresa, paraque sean eliminados correctamen-te, o entregarlas a centros de reco-gida adecuados. Si no sabe dondeestán estos centros de recogidaconsulte al municipio.

El per´íodo de garantía comienza el día de la compra y tiene una duración de 2 años. Su cumplimiento tiene lugar en ejecuciones defectuosas. Errores de material y funcionamiento. Las pie- zas de repuesto necesarias y el tiempo de tra- bajo no se facturan. Ninguana garantía por otros daños Su contacto en el servicio post-venta
