BAS 14 4 - Trapano EINHELL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano avvitatore a batteria senza fili
Marca	Einhell
Modello	BAS 14 4
Tensione motore	14,4 V CC
Velocità a vuoto	0 - 550 giri/min
Coppia di rotazione	Regolabile su 17 posizioni
Capacità del mandrino	1,5 - 10 mm
Peso	1,8 kg
Livello di pressione acustica	72 dB(A)
Livello di potenza acustica	82 dB(A)
Vibrazioni	< 2,5 m/s²
Alimentazione	Batteria ricaricabile Ni-Cd
Corrente di carica	2 A
Tensione di rete del caricabatterie	230 V ~ 50 Hz
Senso di rotazione	Destra e sinistra
Contenuto della confezione	Trapano, caricabatterie, 2 batterie, custodia, 6 punte da trapano, 6 punte da avvitatura, manuale
Garanzia	2 anni
Tipo di utilizzo	Foratura e avvitatura
Materiali compatibili	Legno, metallo, plastica
Manutenzione	Pulire con un panno asciutto, evitare l'umidità
Istruzioni di sicurezza	Utilizzare occhiali di protezione, non esporre alla pioggia, tenere fuori dalla portata dei bambini

Domande frequenti - BAS 14 4 EINHELL

Come caricare la batteria del trapano Einhell BAS 14 4 ?

Collegare il caricabatterie a una presa di rete (230 V, 50 Hz). Inserire il connettore del caricabatterie nella presa della batteria. La batteria è nuova, deve essere caricata completamente prima del primo utilizzo. Il tempo di carica può variare. Non ricaricare una batteria calda; lasciarla raffreddare.

Come regolare la coppia di rotazione ?

Ruotare la rotella di regolazione della coppia di rotazione (Fig. 1) su uno dei 17 scatti. La coppia aumenta con il numero. Per la foratura, selezionare l'ultimo scatto contrassegnato 'Foratura' (trapano) per disattivare il limitatore di coppia. Un clic sonoro indica che la coppia impostata è stata raggiunta durante l'avvitatura.

Come cambiare il senso di rotazione ?

Utilizzare l'interruttore scorrevole sopra l'interruttore Accensione/Spegnimento (Fig. 3). Spingerlo a sinistra per rotazione destra (serraggio), a destra per rotazione sinistra (allentamento). Non commutare mai in marcia per evitare di danneggiare l'ingranaggio. La posizione centrale blocca l'interruttore.

Quali accessori sono inclusi con il trapano ?

La confezione contiene: il trapano avvitatore, due batterie Ni-Cd, un caricabatterie, una custodia di stoccaggio, 6 punte per metalli HSS, 6 punte da avvitatura e il manuale di istruzioni.

Come mantenere il trapano Einhell BAS 14 4 ?

Pulire l'apparecchio con un panno asciutto. Evitare qualsiasi contatto con acqua o umidità. Mantenere puliti i contatti della batteria. Riporre il trapano e il caricabatterie in un luogo asciutto e al riparo dalla polvere. Le riparazioni devono essere affidate a un elettricista specializzato.

Qual è la durata della batteria ?

Le batterie Ni-Cd hanno una durata di circa 1000 cicli di carica se utilizzate correttamente. Per prolungare la durata, evitare scariche complete e ricaricare non appena la potenza diminuisce. Lasciare raffreddare la batteria prima di ricaricarla.

Si può forare il metallo con questo trapano ?

Sì, il trapano può forare il metallo. Utilizzare punte HSS (incluse) e regolare la velocità appropriata. Iniziare con un piccolo foro di centraggio. Indossare occhiali di protezione e tenere saldamente il trapano. Per il metallo, utilizzare una velocità ridotta e una pressione moderata.

Come cambiare la punta o l'inserto ?

Aprire il mandrino ruotando l'anello. Inserire la punta o l'inserto al centro. Serrare il mandrino saldamente a mano. Verificare che sia ben centrato. Per gli inserti, utilizzare il portainserti magnetico (Fig. 2) se necessario.

Cosa fare se il trapano non si avvia ?

Controllare prima che la batteria sia carica e correttamente inserita (premere fino allo scatto). Assicurarsi che l'interruttore del senso di rotazione non sia in posizione centrale (blocco). Se il problema persiste, contattare il servizio post-vendita Einhell.

Come conservare il trapano e le batterie ?

Rimuovere la batteria dal trapano per la conservazione. Riporre in un luogo asciutto, al riparo dal gelo e dal calore. Ricaricare le batterie ogni 2-3 mesi se non vengono utilizzate. Non gettare le batterie usate; portarle a un punto di raccolta per il riciclaggio.

MANUALE UTENTE BAS 14 4 EINHELL

Desdobre as paginas 2-5
Aprire le pagine dalle 2 alla 5
Desdoble las páginas 2 a 5

們 Seite 6-8
Page 9-12
Page 13-15
© Pagina.16-19
Pagina 20-23
Pagina 24-27

Lleferumfang:

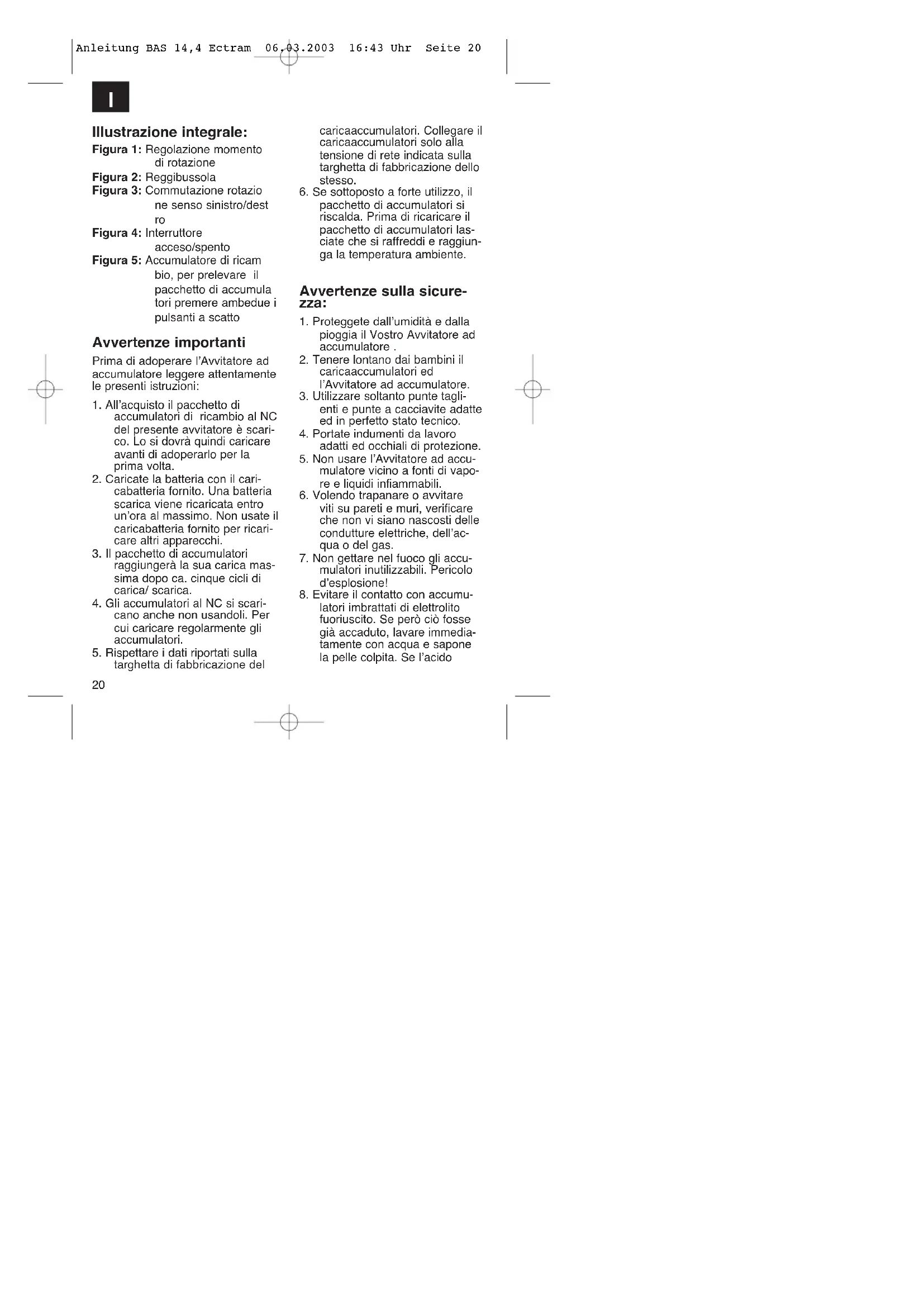

Illustrazione integrale:

Figura 1: Regolazione momento di rotazione

Figura 2: Reggibussola

Figura 3: Commutazione rotazione senso sinistro/destro

Figura 4: Interru tlore acceso/sp

Figura 5: Accumatore di ricam bio, per prelevare il pacchetto di accumulatori premere ambedue i pulsanti a scatto

Avverenze importanti

Prima di adoperare l'Avvitatore ad accumulatore leggere attentamente le presenti struzioni:

1. All'acquisto il pacchetto di accumulatorati di ricambio al NC del presente avvitatore e scarico. Lo si dovrà quindi caricare avanti di adoperarlo per la primaolta.
2. Caricate la batteria con il caricabatteria fornito. Una batteria scarica viene ricaricata entro un'ora al massimo. Non usate il caricabatteria fornito per ricaricare altri appearecchi.
3. Il pacchetto di accumulatori ragglungera la sua carica massima dopo ca. cinque cici di carica/ scarica.
4. Gli accumulatori al NC si scari-canoanche non usandoli.Per cui caricare regolarmente gli accumulatori.
5. Rispettare i dati riportati sulla targhetta di fabbricazione del

20

caricaaccumulatori. Collegare il caricaaccumulatori solo alla tensione di rete indicata sulla targhetta di fabbricazione dello stesso.
6. Se sopposto a forte utilizzato, il sacchetto di accumulatorati si riscalda. Prima di ricaricare il sacchetto di accumulatorati lasciate che si raffreddi e raggiunga la temperature ambiente.

Avvertenze sulla sicurezza:

1. Proteggete dall'umidità e alla pioggia il Vosto Avvitatore ad accumulatore.
2. Tenere lontano dai bambini il caricaaccumulatori ed l'Avvitatore ad accumulatore
3. Utilizzato soltanto punte taglienti e punte a caccavigte adatte ed in perfetto stato techniciano.
4. Portate indumenti da lavoro adatti ed occhiali di protezione.
5. Non usare I'Avvitatore ad accumulatore vicino a fonti di vapore e liquidi infiammabili.
6. Volendo trapanare o avvitare viti su pareti e muri, verificare che non vi siano nascosti delle condutture elettriche, dell'acqua o del gas.
7. Non gettare nel fuco gli accumulatori inutilizzabili.Pericolo d'esplonsoie!
8. Evitare il contatto con accumulatori imbrattati di elettrolito fuoriuscito. Se perché ciò fosse già accaduto, lavare immediamenti con acqua e sapore la pelle colpita. Se l'acido

1

dell'accumulatore dovesse penetrare in un occhio, sciacquare l'occhio con acqua pulita per almeno 10 minuti e consultare immediatamente il medico.

1. Proteggere da eventuali danni e da spigoli taglienti il caricaaccumulatori ed il cordone. Fare immediatamente sostuire da uno specialista elettricista i cavi elettrici danneggiati.
2. Verificate che il Vostro attrezzo non presenti danni. Fare effetuare da uno specialista elettricista i danni eventualmente constatati.
3. Fare attenuatione che i contatti elettrici del pacchetto di accumulatorai al NC non vengano a contagato con altri oggetti metallici, ad es.chiodo o viti. In tal caso sussiste pericolo di cortocircuitaggio!

Messa in funzione:

Come caricare I'accumulatore

1. Verificare che la tensione indicata sulla targhetta del modello corrisponda alla tensione di rete disponibile. Inserire il caricaaccumulatori nella presa di corrente ed inserte la spina del cordone di carica nel rispetto adattatore.

2. Tirare fuori dal manico il pachetto di accumulatori (figura 5), agenda sui tasti d'arresto scattanti laterali.

3. Inserite la batteria nel caricabatteria. Il diodo luminoso rosso segnala che la batteria viene ricaricata. Il diodo luminoso verde segnala che la procedura di ricarica è terminata. Il tempo necessario per la ricerca è di 1 ora in caso di batteria scarica. Mentre viene ricaricata la batteria si più riscaldare un po', ma cui è del tutto normale.

Se non fosse possible caricare il pacchetto di accumulatori, verificate che

la presa di corrente disponga della tensione di rete richiesta
i contatti del caricaaccumulatori abbiano un contatto elettrico perpetto.

Se malgado tutto non fosse ancortospabile caricare gli accumulatori,Vi preghiamo di fare pervenire alnosto Servizio clientela quantosegue

caricaaccumulatori
- pacchetto di accumulatori.

Allo scopo di prolungare la longevità del pacchetto di accumulatori, dovreste provvedere a tempestamente ricaricare il pacchetto di accumulatori al NC, fatto comunque necessario dopo aver constato che la potenza dell'Avvitatore ad accumulatoratore diminuisce.

Non scaricare completeness il
pacchetto di accumulatori. Ciò

comporiterebbe un guasto a codesto pacchetto di accumulatori al NC.

Regolazione del momento di rotazione(figura 1)

Il momento di rotazione dell'Avvitatore ad accumulatori Einhell è meccanamente regolabile tramite un dispositivo a 17 stadi. Il momento di rotazione relativato a una determinata misura di vite, scelto sull'anello di regolazione (figura 1). Il momento di rotazione dipende da più fatti:

da tipo e durezza del materiale da sottoporre a lavorazione
da tipo e lunghezza delle viti dautilizzare
dai requisiti richiesti al collega-mentation a vite da effettuare.

Il raggiungimento del momento di rotazione è segnalato mediante disinnesto cricchettante dell'innosto stesso.

Trapanatura

Per eseguire una trapanatura portate I'anello di regolazione momento di rotazione sull'ultima posizione "Bohren", trapanatura, (figura 1). In tale posizione I'innesto slittante è disattivato.

Commutadirezione di rotazione (figura 3)

Azionando il selettore scorrevole sopra all'interruttore acceso/spento potete regolare il senso di rotazione dell'Avvitatore ad accumulatorato, proteggendo allo stesso tempo l'Avvitatore ad accumulatorato contro un avviamento involontario. Per evitare di danneggiare la trasmissione, il senso di rotazione dovrebbe essere regolato con attrezzo fermo. Se il selettore scorrevole si trovasse in posizione centrale, in tal caso l'interruttore acceso/spento è blocato.

Interruttore acceso/spento (figura 4)

Con l'interruttore acceso/spento si
puo progressively comandare
il numero del giri. Piue che si preme
l'interruttore e più augentera il
Numero di giri dell'Avvitatore ad
accumulatore.

Avvitamento

Usate preferibilmente viti autocentranti (ad es. con intaglio a croce), che garantiscono un lavoro sicuro. Fate attenzione che le punte a cacciavite utilizzate corrispondano a forma e dimensioni delle rispettive viti. Effettuate la regolazione del momento di rotazione come descritto nelle istruzioni, corrispondente alle dimensioni della vite da usare.

Dati tecnici

Tensione alimentazione

motore 14,4V =

Numero giri 0-550 min

Momento di rotazione a 17 stadi

Rotazione sinistra/destra si

Apertura bocca mandrino porta

punta 1,5 - 10 mm

Tensione di carica

accumulatore 14,4V =

Corrente di carica

accumulatore 2 A

Tensione di rete per

caricaaccumulatori 230V 50Hz

Livello di pressione

acustica LPA: 72 dB (A)

Livello di potenza

sonora LWA: 82 (A)

Vibrazione a < 2,5m/s^2

Peso: 1,8kg

Gli accumulatorini inutilizzabili o guast non vanno gettati nella patti

miera Contribuite a tutelare l'ambiente. Il cadmium è velenoso. Fate pervenire alla Ditta o ad un adeguato Centro di raccolta gli accumulatori inutilizzabili o guasti. Se non sapete dove si trovato questo Centro di raccolta, rivolgeteVi all'Aministrazione comunale.

E

I periodo di garanzia inizia nel glomo dell'acquirezzo e dura 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostitulte e il lavoro necessario per la riparazione non vengono calcoli. Non c'ec alcuna garanzia nel caso di danni successivi. Il vosto centro di assistenza.
