MANUAL DE UTILIZADOR CR 7851 CAMRY

1. Antes de usar o dispositivo, leia o manual de operação e siga as instruções nele

contidas. O fabricante não se responsabiliza por danos causados pelo uso do dispositivo contrário ao seu objetivo ou operação incorreta.

2. O dispositivo é apenas para uso doméstico. Não use para outros fins que não sejam

para o fim a que se destina.

3. O dispositivo deve ser conectado apenas a uma tomada CA com 220 240V ~ 50Hz

aterrada. Para aumentar a segurança operacional, vários dispositivos elétricos não devem ser conectados a um circuito de corrente ao mesmo tempo.

4. Tenha muito cuidado ao usar o dispositivo quando houver crianças por perto. Não

permita que crianças brinquem com o dispositivo, não permita que crianças ou pessoas não familiarizadas com o dispositivo o usem.

5. AVISO: Este equipamento pode ser usado por crianças acima de 8 anos de idade e

pessoas com habilidades físicas, sensoriais ou mentais limitadas, ou pessoas que não têm experiência ou conhecimento do equipamento, se isso for feito sob a supervisão de uma pessoa responsável. por sua segurança ou tenham recebido informações sobre o uso seguro do dispositivo e estão cientes dos perigos de usá-lo. As crianças não devem brincar com o equipamento. A limpeza e manutenção do dispositivo não devem ser realizadas por crianças, a menos que tenham mais de 8 anos e essas atividades sejam realizadas sob supervisão.

6. Sempre desconecte o plugue de energia segurando o soquete com a mão após o uso.

NÃO puxe pelo cabo de alimentação.

7. Não mergulhe o cabo, plugue e todo o dispositivo em água ou qualquer outro líquido.

Não exponha o dispositivo a condições atmosféricas (chuva, sol, etc.) ou use em condições de alta umidade (banheiros, casas móveis úmidas).

8. Verifique periodicamente as condições do cabo de alimentação. Se o cabo de

alimentação estiver danificado, ele deverá ser substituído por uma oficina especializada Precaución, riesgo de incendio. NO perfore ni queme. Tenga en cuenta que es posible que el refrigerante no tenga olor. La cantidad máxima de carga de refrigerante: 35 g.22 para evitar perigos.

9. Não use o aparelho com um cabo de alimentação danificado ou se ele caiu ou foi

danificado de qualquer outra maneira ou se não estiver funcionando corretamente. Não repare o dispositivo, pois existe o risco de choque elétrico. Leve o dispositivo danificado a um centro de serviço apropriado para verificação ou reparo. Todos os reparos podem ser realizados apenas por pontos de serviço autorizados. Reparos executados incorretamente podem causar sérios perigos ao usuário.

10. Coloque o dispositivo em uma superfície fria e estável, longe de utensílios de cozinha

quentes, como: fogão elétrico, queimador de gás, etc.

11. Certifique-se de que nada esteja bloqueando a entrada e saída de ar do dispositivo

12. Use o dispositivo apenas em uma superfície nivelada para evitar que a condensação

13. Para fornecer proteção adicional, é aconselhável instalar um dispositivo de corrente

residual (RCD) no circuito elétrico com uma corrente residual nominal que não exceda 30mA. Peça a um eletricista para isso.

14. Limpe o filtro de ar regularmente. A frequência da limpeza depende da limpeza do ar.

15. Depois de desligar a máquina, aguarde pelo menos 5 minutos antes de ligá-la

16. Para uma desumidificação eficaz, deve-se usar um espaço de pelo menos 20 cm entre

as paredes laterais dos dispositivos e os móveis ou cortinas comprimidos.

17. Para evitar o risco de incêndio ou explosão, não borrife o secador

18. Para usar as peças da caixa, não coloque o desumidificador perto de dispositivos de

19. Remova a água coletada no tanque. Beber água acidentalmente ou usá-lo com outras

pessoas pode causar doenças.

20. Não suporta dispositivos com a tampa traseira removida devido a peças quentes e em

21. Não use nenhum meio para realizar o processo de descongelamento ou operação que

não seja o recomendado pelo fabricante.

22. O dispositivo deve estar disponível como parte de uma lista permanente de fontes de

ignição, isto é, sem chama aberta, sem dispositivo de gás ativo ou sem aquecedor de dispositivo ativo.

23. Não fure ou fume.

24. Observe que os fabricantes de refrigeração não podem conter fragrâncias.

Antes da primeira utilização: 1. O desumidificador deve ser usado em uma superfície nivelada e estável, mantenha distâncias entre a unidade e outros objetos de acordo com a figura 1 para garantir uma eficiência adequada. Feche todas as janelas e portas da sala que você deseja desumidificar o ar. 2. Para evitar que a água congele, não use o desumidificador e a mangueira de drenagem em temperatura ambiente abaixo de 0 ° C 3. Não use o desumidificador externo. A exposição à luz solar direta ou chuva pode resultar em superaquecimento, choque elétrico e incêndio. 4. Não coloque o tanque de água no desumidificador para evitar derramamento de água dentro da unidade e deteriorar o isolamento. 5. Nunca tente usar o desumidificador para usos especiais, como desumidificação de alimentos ou preservação de objetos de arte, ou23 similares. 6. Não use o desumidificador em locais onde possam ocorrer vazamentos de óleo ou gás inflamável. Não use a unidade em locais sujeitos a produtos químicos.

7. Para drenagem contínua, verifique se a mangueira de drenagem está ajustada corretamente com inclinação.

8. Cuidado para que um aparelho de aquecimento não seja exposto ao vento pelo desumidificador

9. Não use o desumidificador como cadeira ou apoio para os pés.

10. Não remova a alavanca de flutuação do tanque de água.

11. Não bloqueie as entradas e saídas de ar

12. Não cubra a unidade com roupas lavadas.

Antes da operação contínua por um longo período, é necessária uma verificação periódica, especialmente para o filtro de limpeza do ar , a mangueira de drenagem ou algo semelhante. Descrição do produto: Desumidificador de ar CR7851

7. Mangueira de drenagem

9. Invólucro do filtro

ampão de borracha para função de drenagem

12. Filtro de carvão ativado

Painel de controle A. Botão liga / desliga B. Botão Modo B1. Indicador do modo de desumidificação normal B2. Indicador do modo de desumidificação contínua B3. Indicador do modo de desumidificação forte B4. Indicador do modo de secagem de roupas C. Botão do temporizador 0-24 horas C1. Indicador de unidade de tempo D. Botão / indicador de modo de ventilador adicional E. Botão / indicador de bloqueio infantil F. Botão F1 da velocidade do ventilador . Indicador de baixa velocidade do ventilador F2. Indicador de alta velocidade do ventilador G. Botão / indicador do modo de suspensão H. Botão de configuração para umidade 30-80% de umidade relativa H1. Indicador de unidade de umidade J. Indicador do modo de degelo

K. Indicador do tanque de água cheio L. Display digital de umidade e cronômetro Eficiência

1. O aparelho realiza a descongelação automática em intervalos regulares de acordo com a temperatura ambiente.

a) Se a temperatura ambiente for igual ou superior a 24 ° C, o degelo é interrompido. b) Se a temperatura ambiente for de 18 ° C -24 ° C, o degelo é acionado por 5 minutos a cada 120 minutos de desumidificação. c) Se a temperatura ambiente for 12 ° C -18 ° C, o degelo é acionado por 5 minutos a cada 25 minutos de desumidificação. d) Se a temperatura ambiente for de 5 ° C -12 ° C, o degelo é acionado por 5 minutos a cada 20 minutos de desumidificação.

2. Durante a operação de descongelamento, a função de desumidificação pode ser interrompida.

3. Não desligue o interruptor nem retire a ficha do desumidificador durante a operação de descongelação.

4. Este desumidificador não pode ser aplicável para manter a temperatura extremamente baixa. A

função deste desumidificador é bombear a umidade alta e desagradável. Capacidade desumidificante 1. Este desumidificador não tem função de resfriamento. Ele produzirá calor durante a operação e aumentará a temperatura ambiente em 1-4 ° C.

capacidade de desumidificação diária do desumidificador depende da temperatura ambiente e da umidade relativa. Em diferentes temperaturas e umidade relativa, pode ter diferentes capacidades de desumidificação. 3. Na mesma temperatura ambiente, a capacidade de desumidificação é maior em umidade relativa mais alta e a capacidade de desumidificação é menor em umidade relativa mais baixa. Na mesma umidade relativa, a capacidade de desumidificação é maior em temperaturas mais altas e a capacidade de desumidificação é menor em temperaturas mais baixas. 4. Se o desumidificador for colocado no gabinete, sua capacidade desumidificadora pode reduzir muito em um curto período após a operação, devido à umidade no gabinete ter sido muito reduzida. 5. Para 5 ° C / 10 ° C / 15 ° C / 20 ° C / 25 ° C / 30 ° C de temperatura ambiente e 80% de umidade relativa, a capacidade de desumidificação é, respectivamente, em torno de 2/4/6/8/10 litros de água com a saída de ar totalmente aberta. Luz indicadora de umidade (10) Durante a operação, a luz indicadora de umidade mostra o nível de umidade atual na sala:

A cor azul significa baixa umidade abaixo de 50% de umidade relativa

A cor verde significa umidade média na faixa de 51% - 69% de umidade relativa

cor vermelha significa alta umidade acima de 70% de umidade relativa Observe que o valor da umidade relativa tem tolerância de 3% quando acende a luz de indicação correspondente.24 Operação 1. Por favor, coloque a unidade da máquina na posição vertical para evitar operação incorreta e sons incomuns. Mantenha distâncias entre outros objetos, como mostrado na figura 1. Conecte o dispositivo. 2. O botão liga / desliga (A) no painel de controle (1) deve ser pressionado para ligar o dispositivo. O display digital (L) mostrará o nível de umidade atual na sala.

3. O botão de modo (B) deve ser pressionado novamente para escolher o modo de operação desejado entre:

B1. Modo de desumidificação comum Ao escolher este modo, o indicador B1 acenderá. B2. Modo de desumidificação contínua Ao escolher este modo, o indicador B2 acenderá. B3. Modo de desumidificação forte Ao escolher este modo, o indicador B3 acenderá. B4. Modo de secagem de roupas Ao escolher este modo, o indicador B4 acenderá. 4. O botão de configuração de umidade (H) deve ser pressionado novamente para configurar a umidade ambiente desejada entre 30-80% com fator de ajuste de 5%. A configuração de umidade é válida apenas no modo de desumidificação normal (B1). Após configurar a umidade necessária do ambiente, o display digital (L) piscará para lembrar e o dispositivo começará a operar. A seguir, no display digital (L), é mostrada a umidade atual da sala. É necessário configurar a umidade necessária do ambiente em um nível mais baixo do que a umidade atual do ambiente, caso contrário, o dispositivo não iniciará a desumidificação. Quando a umidade relativa da sala for igual ao nível de umidade relativa previamente ajustado no display, o aparelho desligará automaticamente o compressor, o desumidificador irá parar, apenas o ventilador funcionará.

5. O botão do temporizador (C) opera duas funções:

Função DELAY START O cronômetro pode ser definido quando o dispositivo está no status desligado. Pressione o botão do temporizador (C): o indicador “Hr” (C1) no display LED acende e “00” aparecerá no display digital (L); dentro de 5 segundos, você deve pressionar o botão do temporizador (C) para selecionar o tempo desejado quando o dispositivo deve ser ligado. Uma vez que o temporizador tenha sido ajustado, o tempo será mostrado por 5 segundos, o indicador “Hr” (C1) ficará aceso. O dispositivo será ligado automaticamente após o tempo de configuração ter passado. Configurando a função Timer OFF - DELAY STOP A função temporizador desligado pode ser definida quando o dispositivo está no status ligado. Pressione o botão Timer (C): a indicação “Hr” (C1) no display LED acende e “00” aparece no display digital (L); dentro de 5 segundos, você deve pressionar o botão do cronômetro (C) para selecionar o tempo desejado para o dispositivo desligar. Depois que o temporizador for definido, o tempo será exibido por 5 segundos e o indicador “Hr” (C1) acenderá. O dispositivo desligará automaticamente após o tempo de configuração ter passado. O intervalo do cronômetro é de 1 a 24 horas com um intervalo de 1 hora. 6. O botão de modo de ventilador adicional (D) deve ser pressionado para a circulação de ar ativa ou reativa, além da operação do ventilador. Quando este modo de ventilação é ligado para circulação de ar extra, o modo de desumidificação é desligado. 7. O botão de bloqueio para crianças (E) deve ser pressionado e mantido pressionado por 3 segundos para ouvir o som confirmando a entrada dos botões no estado de bloqueio, neste momento, pressionar qualquer botão é inválido. O botão de bloqueio para crianças também acende neste momento. Para desligar o bloqueio dos botões, pressione o botão de bloqueio para crianças (E) novamente e segure-o por 3 segundos para ouvir o som confirmando o cancelamento do estado de bloqueio dos botões. 8. O botão de velocidade do ventilador (F) pode ser operado quando o dispositivo é alternado para o modo de ventilador (D) ou modo de desumidificação normal (B1). Pressione o botão de velocidade do ventilador (F) para selecionar entre baixa ou alta velocidade. O indicador adequado acenderá (F1 ou F2). 9. O botão do modo de suspensão (G) deve ser pressionado para desligar todas as outras luzes indicadoras, exceto o modo de suspensão. Pressione qualquer botão para ver as funções de configuração anteriores no painel de controle. Após 5 segundos, a operação do modo de hibernação continuará. Para cancelar o modo de espera, pressione o botão de modo de espera (G) novamente.

10. Pressione o botão liga / desliga (A) novamente para desligar o dispositivo, a unidade da máquina para de funcionar.

Serviço de tanque de água 1. Se o tanque de água (3) estiver cheio ou se o tanque de água (3) não estiver instalado na posição correta, a indicação de tanque de água cheio (K) acenderá no painel de controle (1). O dispositivo emite sons de alarme repetidos, a luz indicadora de umidade (10) começa a piscar na cor vermelha. 2. Quando a luz indicadora do tanque de água cheio (K) pisca, o compressor instalado dentro da máquina para de forma que não condense água até que o tanque de água esteja vazio ou na posição correta, mas o ventilador continua a funcionar. 3. Para remover o tanque de água (3), segure as laterais do tanque de água e puxe-o para fora. Não desmonte o flutuador (6) do tanque de água (3). Veja a figura 3. 4. Para esvaziar o reservatório de água (3), incline-o conforme mostrado na figura 5 e escoe a água lentamente. Em seguida, reinstale o tanque de água (3) no desumidificador. Função de drenagem contínua

1. Se precisar desumidificar o ar por um longo tempo, você pode usar a função de drenagem contínua.

2. Puxe o tampão de borracha (11) e, em seguida, insira a mangueira de drenagem contínua (7) como na figura 2.

3. Após encerrar a drenagem contínua, recoloque o tampão de borracha (11) e desligue o aparelho.25

Mangueira de drenagem contínua: comprimento: 30 cm, diâmetro interno: 17 mm, diâmetro externo: 19 mm. Limpeza e manutenção

1. Desligue a unidade e desconecte o plugue de alimentação antes de iniciar qualquer limpeza ou manutenção de rotina.

2. Para evitar o risco de choque elétrico, nunca borrife ou derrame água no desumidificador durante a limpeza.

3. Desligue o dispositivo e esvazie a água do tanque antes de mover o dispositivo. Certifique-se de segurar a alça enquanto se move.

4. Limpe a caixa do dispositivo com um pano úmido.

5. Não desmonte o flutuador (6) do tanque de água (3).

6. Antes da operação contínua planejada por um longo período, é necessária uma verificação periódica, especialmente para o filtro de ar líquido (8), filtro de carvão ativo (12) e mangueira de drenagem (7) ou semelhantes.

7. Para limpar ou substituir os filtros:

- desligue a ficha e retire o depósito de água (3), - remova o compartimento do filtro (9) conforme mostrado na figura 4, - retire o filtro de rede (8) da carcaça e retire com cuidado o filtro de carvão ativado (12) - limpe ambos os filtros a cada duas semanas com um aspirador. O desempenho da desumidificação pode diminuir quando os filtros estão entupidos com detritos. - coloque os filtros na caixa do filtro (9) e coloque-os na caixa do aparelho.

8. Não limpe o dispositivo com gasolina, diluente ou detergente líquido.

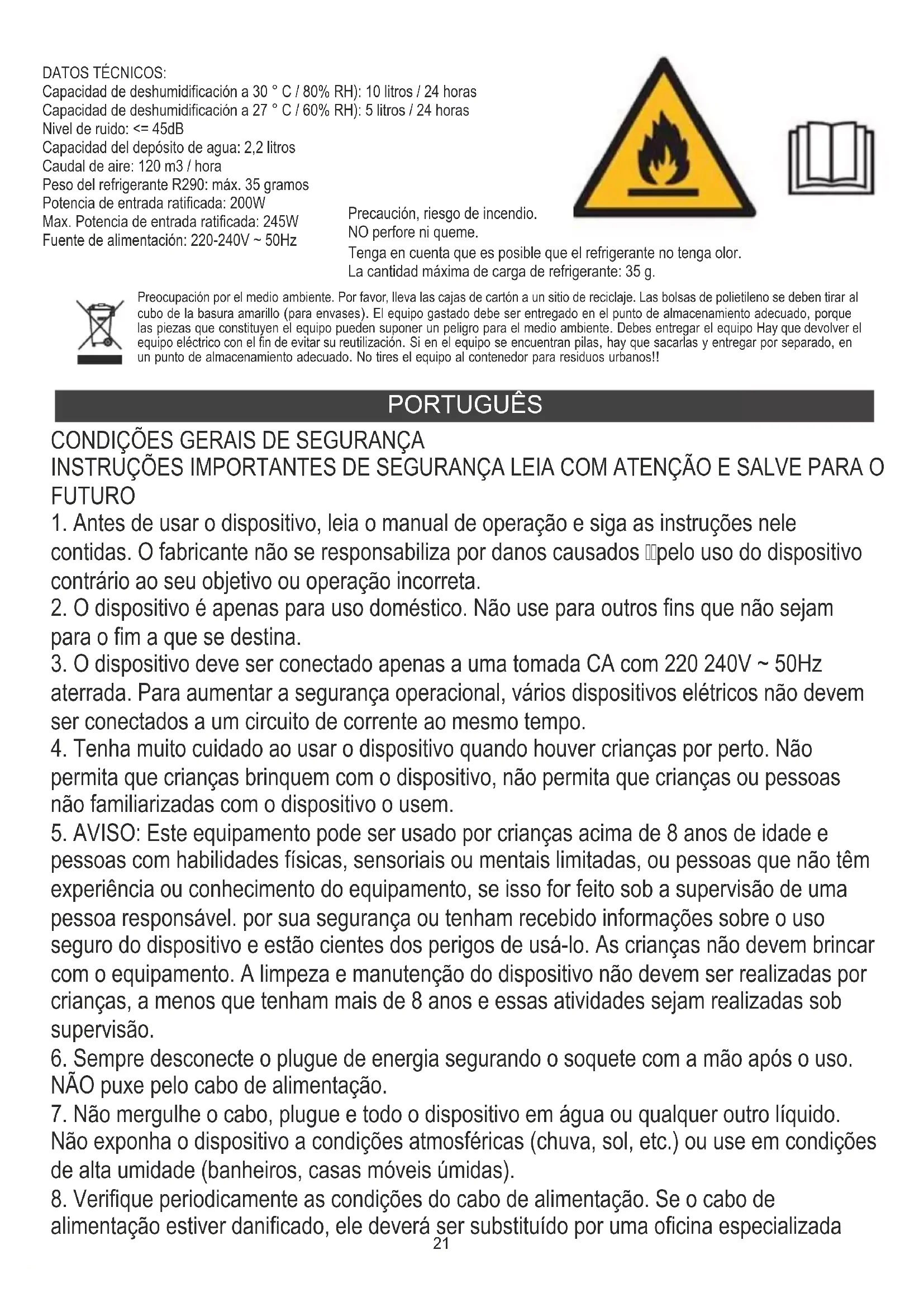

DADOS TÉCNICOS: Capacidade de desumidificação a 30 ° C / 80% UR): 10 litros / 24 horas Capacidade de desumidificação a 27 ° C / 60% UR): 5 litros / 24 horas Nível de ruído: <= 45dB Capacidade do tanque de água: 2,2 litros Fluxo de ar: 120 m3 / hora Peso do refrigerante R290: máx. 35 gramas Potência de entrada avaliada: 200W Máx. Potência de entrada ratted: 245W Fonte de alimentação: 220-240V ~ 50Hz Protecção do meio ambiente. Rogamos, os embalagens de cartão destinem-se para papéis velhos. Os sacos de polietileno (PE) devem-se colocar em contenedores para material plástico. O dispositivo usado deve-se levar a um ponto de armazenamento adequado porque os componentes perigosos que ficam dentro do dispositivo podem ser perigosos para o meio ambiente. O dispositivo elétrico deve-se entregar de modo que se reduza a sua nova utilização e uso. Se no dispositivo há pilhas, devem-se tirar e levar a um ponto de armazenamento em separado. Não colocar o dispositivo em contenedores para resíduos municipais!! LIETUVIŲ Cuidado, risco de incêndio. NÃO fure ou queime. Esteja ciente de que o refrigerante pode não conter odor. A quantidade máxima de carga de refrigerante: 35g.
