MANUAL DE UTILIZADOR WBH S Weller

PT Portugues Atenção | Descrição | Montagem WBH F45S | Funcionamento | Acessórios | Fornecimento

3. Bico de injecção de ar quente

4. Punho de ar quente WHA 3000

5. Suporte (clipe) para punho de ar quente

8. Tubo flexível de alimentação

11. Parafuso de fixação para o tripé

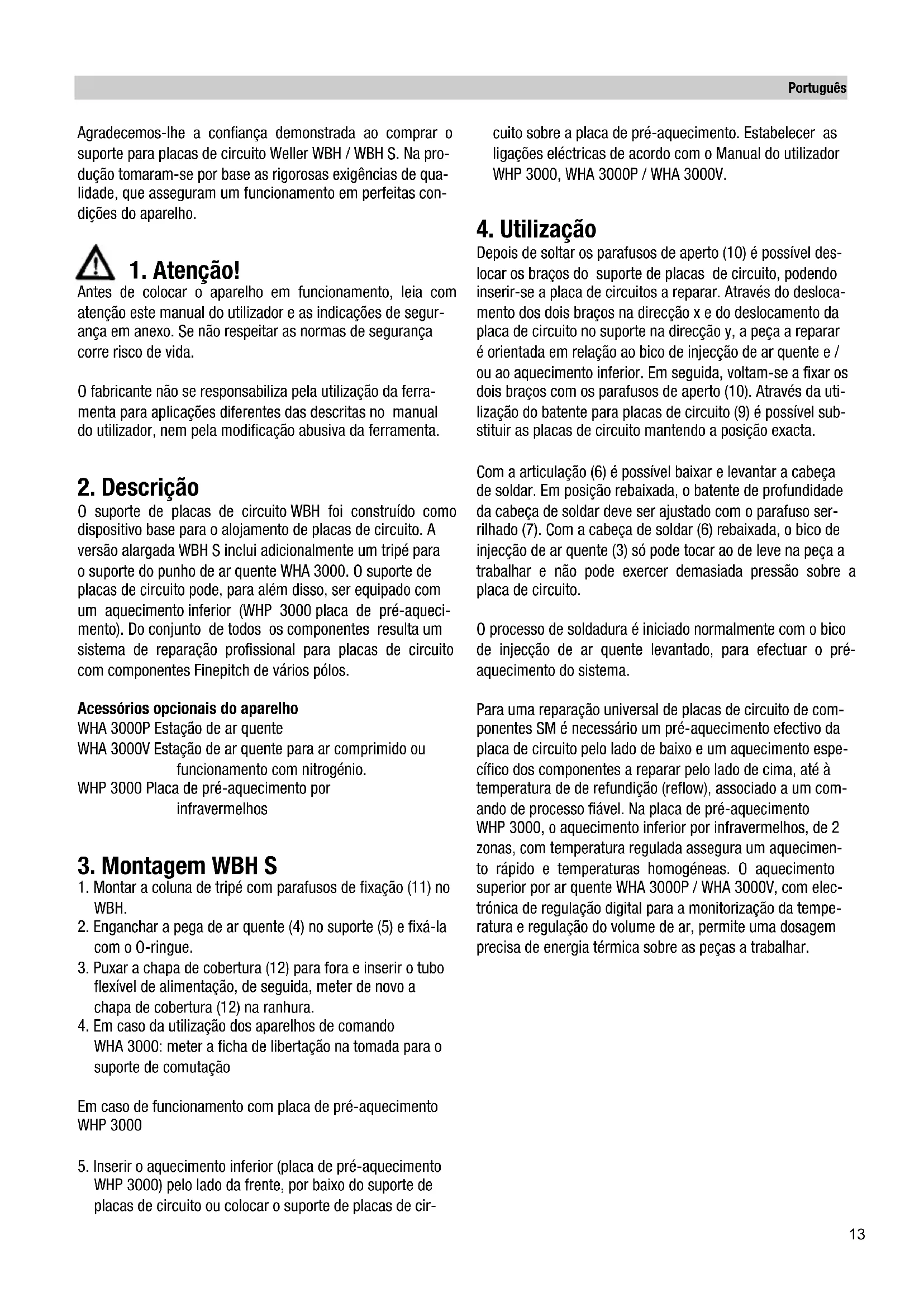

Antes de colocar o aparelho em funcionamento, leia com atenção este manual do utilizador e as indicações de segur- ança em anexo. Se não respeitar as normas de segurança corre risco de vida. O fabricante não se responsabiliza pela utilização da ferra- menta para aplicações diferentes das descritas no manual do utilizador, nem pela modificação abusiva da ferramenta.

O suporte de placas de circuito WBH foi construído como dispositivo base para o alojamento de placas de circuito. A versão alargada WBH S inclui adicionalmente um tripé para o suporte do punho de ar quente WHA 3000. O suporte de placas de circuito pode, para além disso, ser equipado com um aquecimento inferior (WHP 3000 placa de pré-aqueci- mento). Do conjunto de todos os componentes resulta um sistema de reparação profissional para placas de circuito com componentes Finepitch de vários pólos. Acessórios opcionais do aparelho WHA 3000P Estação de ar quente WHA 3000V Estação de ar quente para ar comprimido ou funcionamento com nitrogénio. WHP 3000 Placa de pré-aquecimento por infravermelhos

1. Montar a coluna de tripé com parafusos de fixação (11) no

2. Enganchar a pega de ar quente (4) no suporte (5) e fixá-la

3. Puxar a chapa de cobertura (12) para fora e inserir o tubo

flexível de alimentação, de seguida, meter de novo a chapa de cobertura (12) na ranhura.

4. Em caso da utilização dos aparelhos de comando

WHA 3000: meter a ficha de libertação na tomada para o suporte de comutação Em caso de funcionamento com placa de pré-aquecimento WHP 3000

5. Inserir o aquecimento inferior (placa de pré-aquecimento

WHP 3000) pelo lado da frente, por baixo do suporte de placas de circuito ou colocar o suporte de placas de cir- cuito sobre a placa de pré-aquecimento. Estabelecer as ligações eléctricas de acordo com o Manual do utilizador WHP 3000, WHA 3000P / WHA 3000V.

Depois de soltar os parafusos de aperto (10) é possível des- locar os braços do suporte de placas de circuito, podendo inserir-se a placa de circuitos a reparar. Através do desloca- mento dos dois braços na direcção x e do deslocamento da placa de circuito no suporte na direcção y, a peça a reparar é orientada em relação ao bico de injecção de ar quente e / ou ao aquecimento inferior. Em seguida, voltam-se a fixar os dois braços com os parafusos de aperto (10). Através da uti- lização do batente para placas de circuito (9) é possível sub- stituir as placas de circuito mantendo a posição exacta. Com a articulação (6) é possível baixar e levantar a cabeça de soldar. Em posição rebaixada, o batente de profundidade da cabeça de soldar deve ser ajustado com o parafuso ser- rilhado (7). Com a cabeça de soldar (6) rebaixada, o bico de injecção de ar quente (3) só pode tocar ao de leve na peça a trabalhar e não pode exercer demasiada pressão sobre a placa de circuito. O processo de soldadura é iniciado normalmente com o bico de injecção de ar quente levantado, para efectuar o pré- aquecimento do sistema. Para uma reparação universal de placas de circuito de com- ponentes SM é necessário um pré-aquecimento efectivo da placa de circuito pelo lado de baixo e um aquecimento espe- cífico dos componentes a reparar pelo lado de cima, até à temperatura de de refundição (reflow), associado a um com- ando de processo fiável. Na placa de pré-aquecimento WHP 3000, o aquecimento inferior por infravermelhos, de 2 zonas, com temperatura regulada assegura um aquecimen- to rápido e temperaturas homogéneas. O aquecimento superior por ar quente WHA 3000P / WHA 3000V, com elec- trónica de regulação digital para a monitorização da tempe- ratura e regulação do volume de ar, permite uma dosagem precisa de energia térmica sobre as peças a trabalhar.

T0058754924 Conjunto de fixação para placas de circuito T0058755745 Apoio para placas de circuito de grandes dimensões T0058754873 Batente para placas de circuito T0058755741 Fixador para placas de circuito

Suporte de placas de circuito Suporte de placas de 1 unid. Batente para placas circuito de circuito 1 unid. Batente para Manual do utilizador placas de circuito Indicações de segurança Tripé para o punho de ar quente WHA 3000 Ficha de libertação Manual do utilizador Indicações de segurança Reservado o direito a alterações técnicas! Encontrará os manuais de instruções actualizados sob www.weller-tools.com. Português15 Kiitämme sinua luottamuksestasi, jota osoitit ostamalla Weller platinanpitimen WBH / WBH S. Valmistuksen perust- ana ovat kovat laatuvaatimukset, jotka takaavat laitteen moitteettoman toiminnon.

6. Volumul de livrare

SímbolosSímbolos Marca CE Marca de Conformidade Britânica Eliminação Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2012/19/EUsobreferramentaseléctricaseelectrónicasusadaseatransposiçãoparaasleis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminha- das a uma instalação de reciclagem dos materiais ecológica.
