MODE D'EMPLOI WBH S Weller

4. Fer à air chaud WHA 3000

5. Support (clip) pour fer à air chaud

6. Levier articulé tête à souder

9. Butée de circuit imprimé

10. Vis de serrage pour support de circuit imprimé

11. Vis de fixation pour pied

12. Tôle de recouvrement

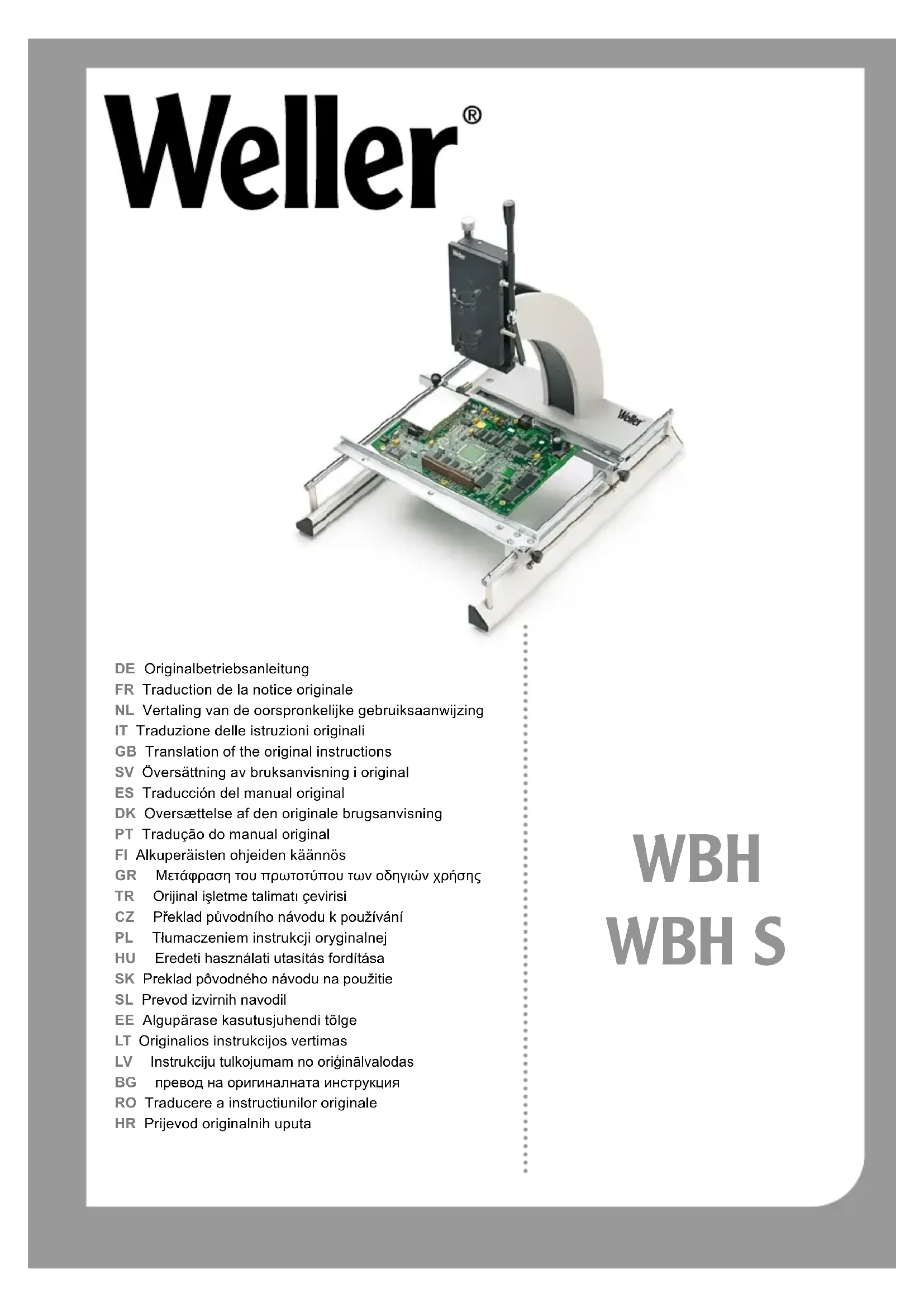

Français Nous vous remercions de la confiance que vous nous avez accordée en achetant le support de platine Weller WBH / WBH S. Lors de la fabrication, des exigences de qualité très sévères assurant un fonctionnement parfait de l’appareil, ont été appliquées.

Avant la mise en service de l’appareil, veuillez lire attentive- ment ce mode d’emploi et les consignes de sécurité ci-join- tes. Dans le cas du non-respect des consignes de sécurité, il y a danger pour le corps et danger de mort. Le fabricant décline toute responsabilité pour les utilisations autres que celles décrites dans le mode d’emploi de même que pour les modifications effectuées par l’utilisateur.

Le support de platine WBH a été conçue comme dispositif de base pour la réception de circuits imprimés. La version élar- gie WBH S comprend en outre un pied pour maintenir le fer à air chaud WHA 3000. Le support de platine peut être équi- pé dans sa partie inférieure d’un chauffage (WHP 3000 pla- que chauffante). Tous les composants forment ensemble un système de réparation professionnel pour circuits imprimés avec composants Finepitch à grand nombre de pattes. Accessoires en option WHA 3000P poste à air chaud WHA 3000V poste à air chaud pour fonctionnement avec air comprimé ou azote. WHP 3000 plaque chauffante IR

1. Monter la colonne de pied avec vis de fixation (11) sur

2. Enclipser le fer à air chaud (4) dans la fixation (5) et le

bloquer avec le joint torique.

3. Retirer la tôle de recouvrement (12) et placer le tuyau

d'alimentation, remettre ensuite la tôle de recouvrement dans la rainure.

4. Pour l'utilisation des appareils WHA 3000 : brancher le

connecteur de validation dans la douille du support de réception Pour le fonctionnement avec plaque chauffante WHP 3000

5. Glisser le chauffage (plaque chauffante WHP 3000) par

l’avant sous le support de circuit imprimé ou placer le support de platine sur la plaque chauffante. Raccorder l’alimentation électrique selon mode d’emploi WHP 3000, WHA 3000P / WHA 3000V.

Après avoir desserré les vis de serrage (10), déplacer les bras du support de circuit imprimé pour insérer le circuit imprimé à réparer. En déplaçant les deux bras en direction x et le circuit imprimé sur le support en direction y, le compo- sant à réparer sera orienté vers la buse à air chaud et / ou vers le chauffage situé en dessous. Finalement, les deux bras sont à nouveau fixés avec les vis de serrage (10). En utilisant la butée du circuit imprimé (9), il est possible de remplacer les circuits imprimés tout en conservant leur posi- tion. Le levier articulé (6) permet de baisser et de lever la tête à souder. En position basse, régler la butée de profondeur de la tête à souder avec la vis moletée (7). Lorsque la tête à souder (6) est baissée, la buse à air chaud (3) ne doit toucher le composant que légèrement et ne pas exercer une trop grande pression sur le circuit imprimé. Le processus de soudage est normalement démarré la buse à air chaud étant soulevée pour préchauffer le système. Pour réparer de manière universelle les composants CMS de circuit imprimé, il convient de préchauffer le circuit imprimé par le bas et de chauffer de manière ciblée les composants à réparer par le haut jusqu’à obtention de la température de refusion en liaison avec une commande de processus fiable. Le chauffage à infrarouge à 2 zones et à température con- trôlée de la plaque chauffante WHP 3000 garantit un chauf- fage rapide et des températures homogènes. Le chauffage supérieur à air chaud WHA 3000P / WHA 3000V avec élec- tronique numérique de régulation se charge de la surveillan ce de la température et de la régulation de débit d’air : il assure une alimentation à dosage précis en chaleur sur les composants.

T0058754924 Set de fixation pour circuits imprimés T0058755745 Support pour circuits imprimés de grande taille T0058754873 Butée de circuit imprimé T0058755741 Plaqueur pour circuits imprimés

6. Ensemble de la livraison

SymbolesSymboles Signe CE Marque de conformité britannique Elimination des déchets Ne pas jeter les appareils électriques dans les ordures ménagères Conformément à la directi- veeuropéenne2012/19/EUrelativeauxdéchetsd‘équipementsélectriquesouélectroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent êtrecollectésàpartetêtresoumisàunrecyclagerespectueuxdel’environnement.
