Caractéristiques techniques	Weller WSB 150 est une machine de soudure à gaz, idéale pour les applications de soudage et de brasage.
Type de gaz	Gaz butane/propane
Température maximale	Jusqu'à 450°C
Durée d'utilisation continue	Environ 90 minutes avec un plein de gaz
Poids	Environ 1,2 kg
Utilisation	Convient pour le soudage de composants électroniques, la réparation de circuits imprimés et le brasage de métaux.
Maintenance	Vérifier régulièrement l'état de la buse et nettoyer les résidus de soudure.
Sécurité	Utiliser dans un endroit bien ventilé, éloigner des matériaux inflammables et porter des lunettes de protection.
Informations générales	Idéale pour les professionnels et les amateurs, la Weller WSB 150 est un outil polyvalent et pratique.

FOIRE AUX QUESTIONS - WSB 150 Weller

Comment allumer la machine Weller WSB 150 ?

Pour allumer la machine, branchez-la sur une prise électrique, puis tournez le bouton de température sur le niveau souhaité. La LED s'allumera lorsque la machine est sous tension.

Quelle est la plage de température de la Weller WSB 150 ?

La Weller WSB 150 a une plage de température de 200 °C à 450 °C, permettant de s'adapter à différents types de soudure.

Que faire si la machine ne chauffe pas ?

Vérifiez que la machine est correctement branchée et que le bouton de température est réglé. Si elle ne chauffe toujours pas, contrôlez le câble d'alimentation et la prise.

Comment changer le fer à souder sur la Weller WSB 150 ?

Débranchez la machine, attendez qu'elle soit froide, puis dévissez le fer à souder en tournant la bague de fixation dans le sens inverse des aiguilles d'une montre. Remplacez-le par un nouveau fer et resserrez la bague.

Est-ce que la Weller WSB 150 est adaptée pour le soudage de composants électroniques ?

Oui, la Weller WSB 150 est conçue pour le soudage de composants électroniques, grâce à sa capacité à atteindre des températures précises.

Comment nettoyer la pointe du fer à souder ?

Utilisez un chiffon humide ou une éponge spéciale pour fer à souder pour nettoyer la pointe. Évitez d'utiliser des abrasifs qui pourraient endommager la pointe.

Quelle est la durée de vie d'un fer à souder Weller ?

La durée de vie d'un fer à souder Weller dépend de l'utilisation et de l'entretien, mais en moyenne, il peut durer plusieurs années avec un usage approprié.

Y a-t-il des pièces de rechange disponibles pour la Weller WSB 150 ?

Oui, des pièces de rechange telles que des fers à souder et des éléments chauffants sont disponibles auprès des distributeurs Weller et de nombreux magasins de fournitures électroniques.

Comment stocker la machine Weller WSB 150 après utilisation ?

Après utilisation, éteignez la machine, débranchez-la et laissez-la refroidir complètement avant de la ranger dans un endroit sec et sûr.

Que faire si la LED d'alimentation clignote ?

Un clignotement de la LED d'alimentation peut indiquer un problème de surchauffe ou de court-circuit. Éteignez la machine, débranchez-la et vérifiez les connexions avant de la rallumer.

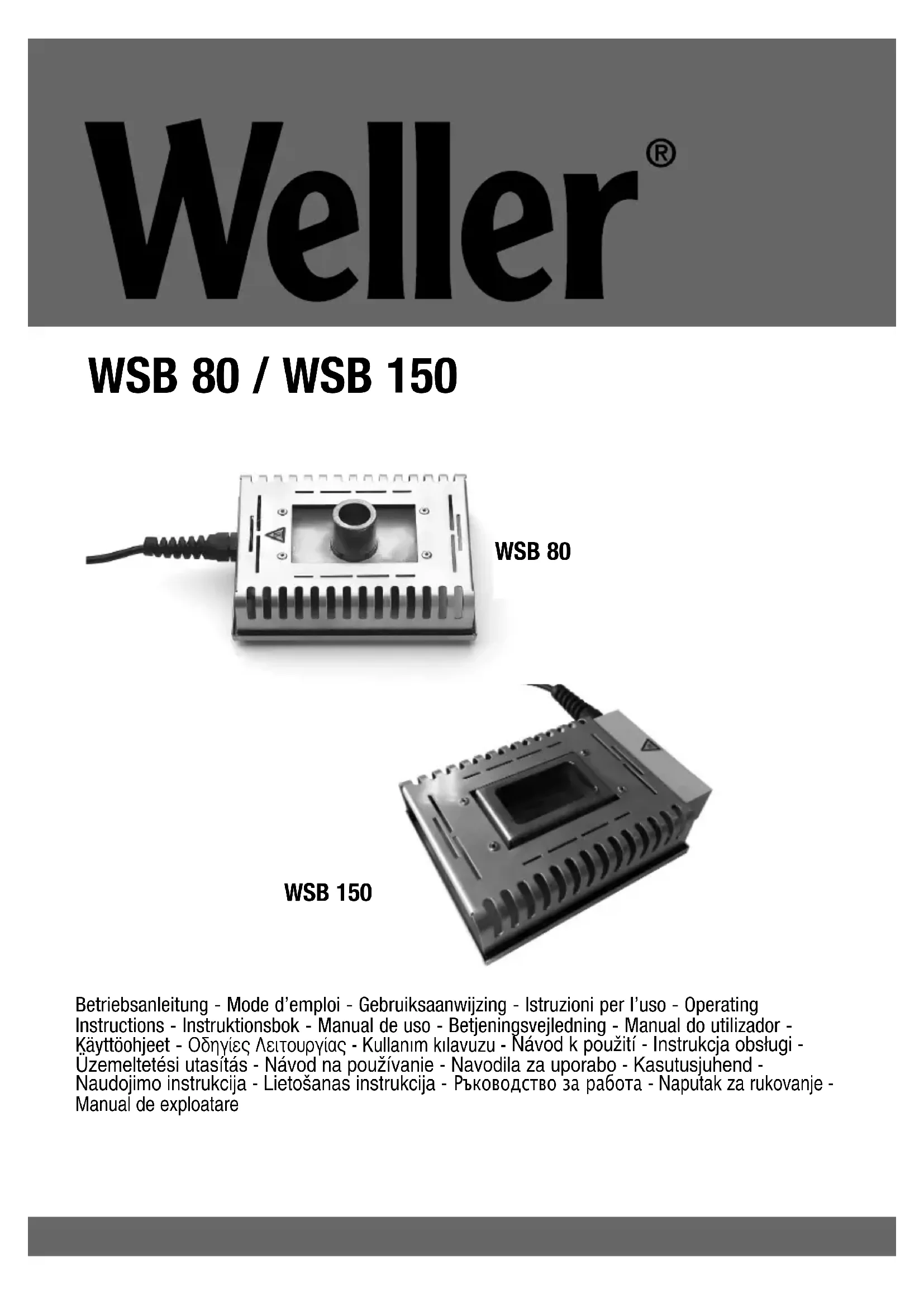

MODE D'EMPLOI WSB 150 Weller

Table des matières Page

Caractéristiques techniques 2

Technische Daten WSB 80 WSB 150 Abmessungen (mm): 150 x 120 x 65 (L x B x H) 150 x 120 x 65 (L x B x H) Lötbad (mm): H = 25; ø = 20 58 x 30 x 19 (L x B x H) Anschlussspannung: 24 V 24 V Leistung: 80 W 150 W Aufheizzeit: ca. 7 min. (50°C - 350°C) ca. 11 min (50°C - 350°C) Temperaturbereich: 50°C - 450°C 50°C - 450°C2 Nous vous remercions de la confiance que vous nous avez accordée en achetant le bain d‘étain WSB 80 / WSB 150. Lors de la fabrication, des exigences de qualité très sévères assu- rant un fonctionnement parfait de l’appareil, ont été appli- quées.

Avant la mise en service de l’appareil, veuillez lire attentive- ment ce mode d’emploi. En plus du présent mode d’emploi, observer celui de l’unité d’alimentation utilisée. Dans le cas du nonrespect des consignes de sécurité, il y a danger pour le corps et danger de mort. Le fabricant décline toute responsabilité pour les utilisations autres que celles décrites dans le mode d’emploi de même que pour les modifications effectuées par l’utilisateur. Consignes de sécurité Les réparations doivent être effectuées uniquement parun professionnel agréé. Utiliser uniquement les unités d’alimentation WELLER appropriées. Ne pas poser d’objets inflammables à proximité du bain de brasage. Des émissions de plomb sont mesurables lors de l’utili- sation de soudure contenant du plomb à partir de 500°C. Le petit bain de brasage reste brûlant pendant un certain temps après l'extinction. Eviter toute activation inopinée. Ne jamais laisser le bain d‘étain brûlant sans surveillance. N'utiliser le bain d‘étain que dans un parfait état techni- que. Danger de brûlure par l'étain liquide et les projections d'étain. Portez des vêtements appropriés pour vous pro- téger des brûlures. Protégez les yeux. Portez des lunetes de protection.

Ce bain d‘étain WSB 80 / WSB 150 a été développé pour la fabrication industrielle. Il peut se connecter sur tous les blocs d‘alimentation d‘une puissance mini de 80 W / 150 W. La plage de températures du bain d‘ètain est comprise entre 50°C et 450°C. Le cordon d‘alimentation du bain est en silicone à l‘épreuve de la température.

S’assurer de l’absence d’objets inflammables ou craignant la température à proximité du bain de brasage. Connecter le bain d‘étain avec le bloc d‘alimentation et verrouiller en tournant le connecteur mâle à droite. Allumer le bloc d‘alimentation et régler la température de consigne (50°C à 450°C). Lorsque la température est atteinte, les travaux d‘étamage peuvent commencer.

4. Compensation du potentiel

Le bain d‘étain est relié au bloc d‘alimentation par une ligne d‘équipotentialité. Différentes possibilités de compensation du potentiel sont réalisables. La réalisation d‘une compensa- tion du potentiel sont réalisables. La réalisation d‘une com- pensation du potentiel est décrite dans la notice d‘utilisation de l‘unité d‘alimentation employèe.
