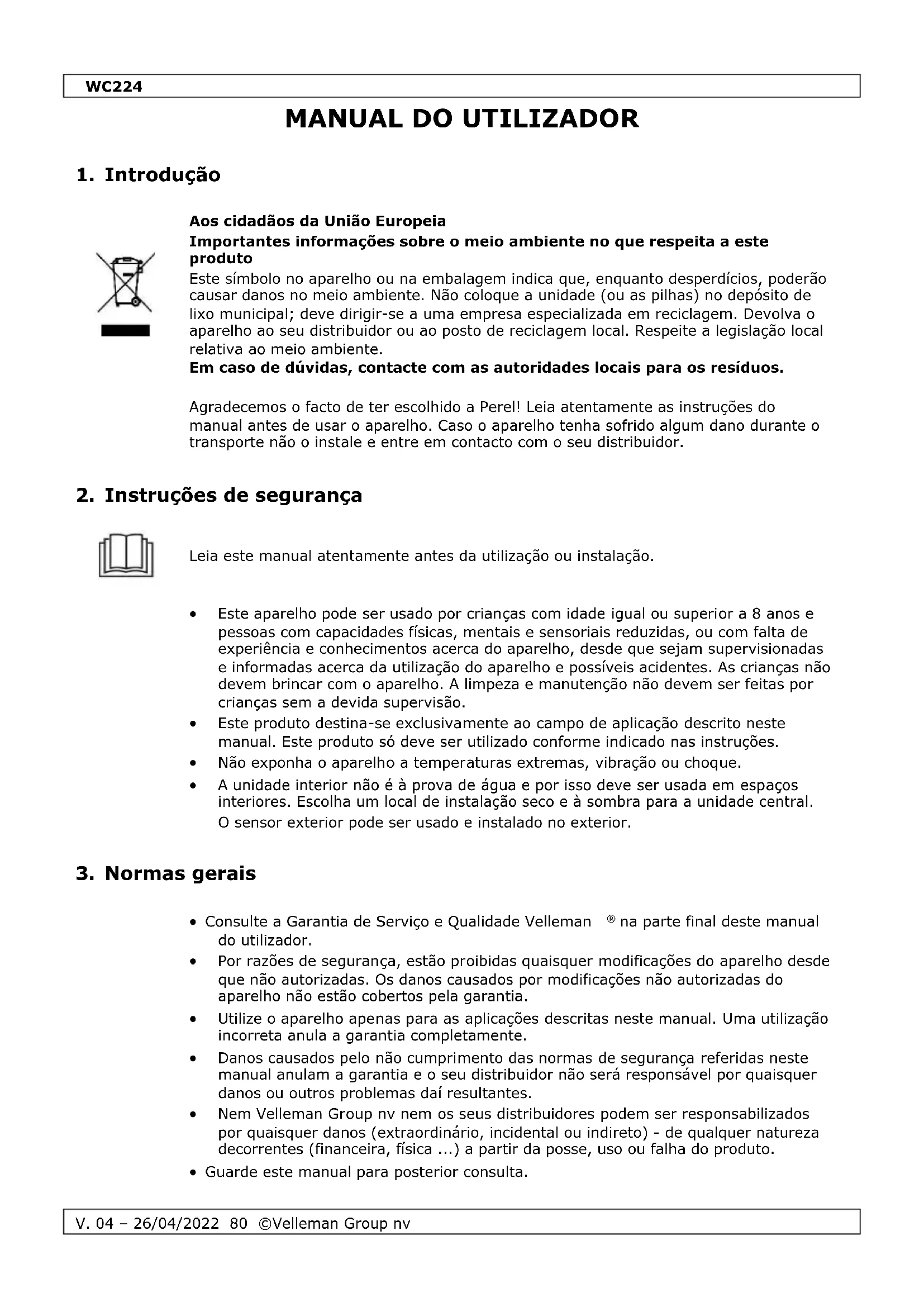

MANUAL DE UTILIZADOR WC224 Perel

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter escolhido a Perel! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

• Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.

• Este produto destina-se exclusivamente ao campo de aplicação descrito neste manual. Este produto só deve ser utilizado conforme indicado nas instruções.

• Não exponha o aparelho a temperaturas extremas, vibração ou choque.

• A unidade interior não é à prova de água e por isso deve ser usada em espaços interiores. Escolha um local de instalação seco e à sombra para a unidade central.

O sensor exterior pode ser usado e instalado no exterior.

• Consulte a Garantia de Serviço e Qualidade Velleman

na parte final deste manual do utilizador.

• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

• Nem Velleman Group nv nem os seus distribuidores podem ser responsabilizados por quaisquer danos (extraordinário, incidental ou indireto) - de qualquer natureza decorrentes (financeira, física ...) a partir da posse, uso ou falha do produto.

Veja as imagens na página 2 deste manual.

Sensor de velocidade do vento

compartimento das pilhas

botão de reinicialização

Colector de precipitação

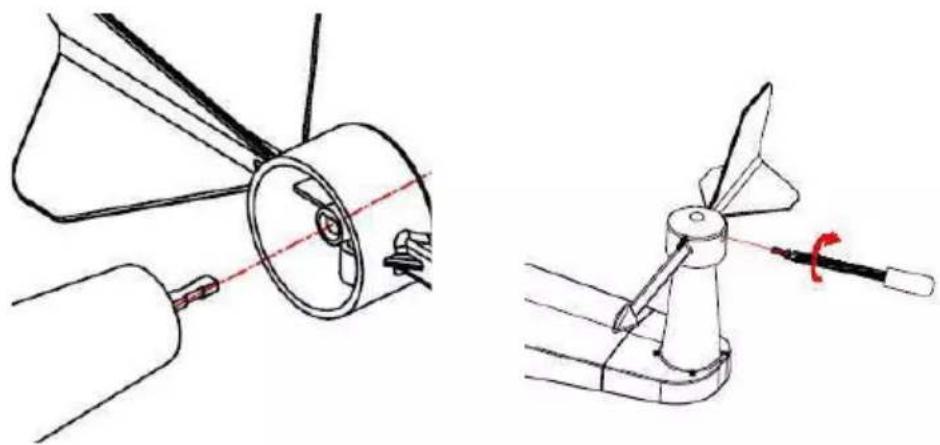

Montagem do Cata-vento e do Anemómetro

faça deslizar o cata-vento pela haste e aperte o parafuso, certificando-se de que este roda livremente.WC224

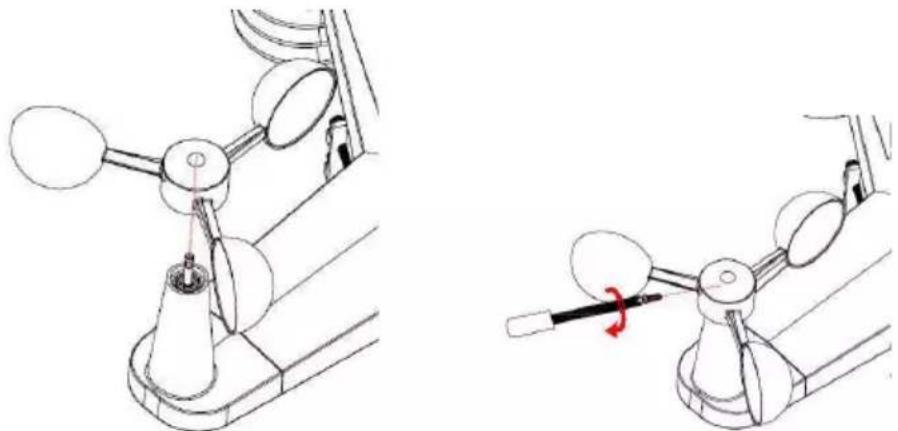

Proceda da mesma forma com o anemómetro.

O sensor exterior funciona com duas pilhas AA/R6. Abra o compartimento das pilhas da estação meteorológica. Introduza a pilha respeitando a polaridade e volte a colocar a porta do compartimento.

Recomendamos a utiização de pilhas de lítio ou alcalinas. As pilhas recarregáveis não são recomendadas visto que têm baixa tensão, não funcionam bem sob grandes amplitudes de temperatura e não duram muito, o que resulta em má recepção.

Sincronizar o Sensor e a Estação Meteorológica.

Antes de montar o sensor exterior, consulte o capítulo 5.2 Sincronização do Sensor e da Estação Meteorológica mais abaixo.

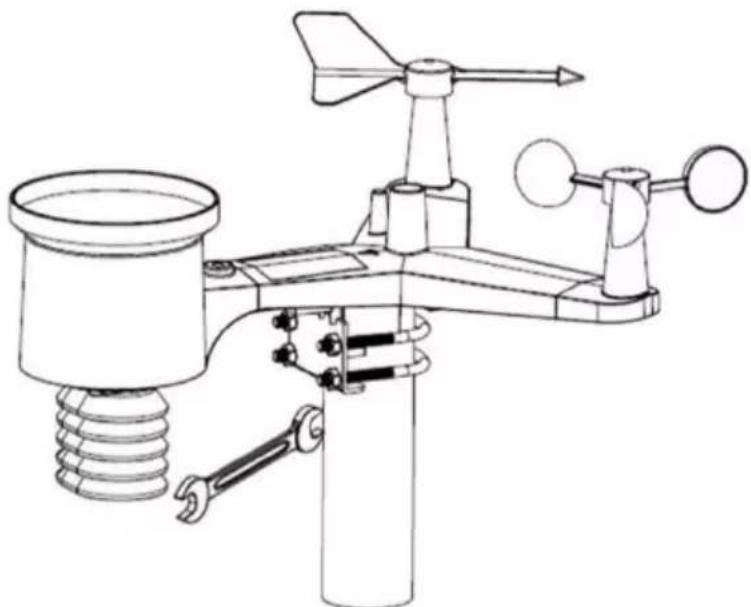

A montagem inclui dois parafusos em U e um suporte que aperta em torno de um poste de 1 a 2” de diâmetro (não incluído) usando as quatro porcas.

Monte o sensor de modo a que a direção do vento (N, S, E e O) no sensor corresponda aos pontos cardeais reais. Existirão permanentemente erros de direção do vento caso o sensor não esteja montado corretamente. Do mesmo modo, use o nível de bolha junto ao sensor de precipitação como guia para verificar seo sensor está nivelado.WC224

LED de Reinicialização/Transmissão

Reinicialize o sensor no caso de este não estar a fazer a transmissão.

1. Usando um clipe para papéis aberto, pressione o botão de reinicialização do sensor

durante 3 segundos para descarregar completamente o circuito.

durante 5 minutos de modo a descarregar a tensão.

3. Volte a colocar as pilhas e volte a fazer a sincronização com a consola (ver abaixo).

5.2 Estação meteorológica

Ligar a Estação Meteorológica

A estação meteorológica funciona com três pilhas AAA/R03 como alimentação de reserva em caso de interrupção de energia. Abra o compartimento das pilhas da estação meteorológica. Introduza as pilhas respeitando a polaridade e volte a colocar a porta do compartimento.

Ligue a estação meteorológica à rede elétrica usando o adaptador fornecido ou outro equivalente.

Instalar a Estação Meteorológica

Instale a estação meteorológica no interior, num local seco e à sombra, protegida da luz solar direta e da chuva.

5.3 Sincronização do Sensor com a Estação Meteorológica

Sincronização do Sensor com a Estação Meteorológica

Mantenha o sensor exterior perto da estação meteorológica durante 30 minutos. Faça rodar os copos de vento para simular vento e coloque o receptor de chuva debaixo de uma torneira a pingar para simular chuva.

Assim que a estação começar a receber dados, siga as instruções de montagem para o sensor exterior.

Para Obter a Melhor Comunicação Sem Fios

Para garantir uma boa comunicação, instale o sensor na posição vertical.

Do mesmo modo, a comunicação sem fios é sensível a interferências, distância, paredes e barreiras metálicas. Tenha em conta o seguinte:

• Interferência Eletromagnética (IEM). Mantenha a estação meteorológica afastada de IEM, por exemplo, monitores de computador e televisores.

• Interferência de Rádio-Frequências (IRF) Dispositivos que funcionem numa frequência de 433 MHz irão afetar a comunicação sem fios entre o sensor exterior e a estação meteorológica. Pode ter necesidade de reposicionar os dispositivos para evitar interferências.

• Classificação da Linha de Visão Esta estação meteorológica está classificada em 100 m de linha de visão. No entanto alcançará geralmente os 30 m devido às barreiras ambientais.

• Barreiras Metálicas Tenha em conta que as ondas de rádio não passam através de barreiras metálicas tais como betão armado.WC224

Segue-se uma tabela indicativa da barreira vs fator de recepção

Barreira Redução de sinal

• Pressione esta tecla para entrar no modo de configuração.

• Pressione esta tecla para visualizar a taxa de precipitação, evento, precipitação do dia, precipitação da semana, precipitação do mês e precipitação total.

• Pressione esta tecla durante 2 segundos e limpe o valor da precipitação apresentado.

• Pressione esta tecla para visualizar o vento/rajada e a direção do mesmo.

• Pressione esta tecla para visualizar a pressão média absoluta de 12 h, 24 h, 48 h e 72 h.

• Pressione esta tecla durante 2 segundos para visualizar a pressão relativa e absoluta.

• Pressione esta tecla para visualizar o valor de alarme para a temperatura/humidade Taxa de precipitação/precipitação diária/vento.

• Pressione esta tecla para visualizar o valor máx/mín da temperatura humidade/taxa de precipitação, precipitação diária/vento/UVI/luz/pressão absoluta

• Pressione esta tecla para ajustar o brilho do LCD.

• Mantenha esta tecla pressionada para registar um novo transmissor.

• Pressione WIND + e PRESSURE – em simultâneo para reiniciar a estação meteorológica e limpar todos os registos. Serão repostas as predefinições de fábrica.

• Pressione TEMP para ignorar a recepção do sinal RF.

• No modo de configuração, pressione WIND + ou PRESSURE – para definir o valor.

• Pressione LIGHT/SNOOZE ou aguarde 30 segundos para sair do modo de configuração.

6.2 Modo Configuração

Pressione SET durante 2 segundos para entrar no modo de configuração. As configurações básicas podem agora ser feitas na seguinte ordem.WC224

Pressione WIND + ou PRESSURE – para selecionar ligar (sinal sonoro ao pressionar um tecla) ou desligar (sem sinal sonoro).

Pressione SET novamente. Pressione WIND + ou PRESSURE – para ativar/desativar a função máx/mín diário (por defeito: ligado + limpar às 00:00 todos os dias).

Pressione SET novamente para acertar as horas. Pressione WND + ou PRESSURE – para acertar os valores. A sequência de configuração é:

12/24 h → hor → minuto → DD-MM/MM-DD → ano → mês → dia

• Pressão Absoluta vs Pressão Relativa

Pressione PRESSURE – para selecionar pressão absoluta ou relativa.

• Gráfico da Alteração da Pressão

Este gráfico é apresentado à esquerda da pressão barométrica e representa a diferença entre a pressão média diária e a pressão de 30 dias em hPa.

• Histórico da pressão

Pressione PRESSURE – para selecionar a pressão média em 12 h/24 h/48 h/72 h.WC224

• Calibragem da Pressão Relativa

As condições dapressão devem ser comparadas apenas em condições ao nível do mar. Para determinar a pressão relativa para a sua localização, coloque uma estação de comunicação perto de si (a internet é a melhor fonte para condições barométricas em tempo real, como por exemplo weather.com ou wunderground.com) e configure a estação meteorológica conforme os dados da estação.

Pressione SET novamente para selecionar a unidade de luz (lux, fc, w/m², default: w/m²).

Pressione SET novamente para selecionar a unidade da temperatura exterior (°C ou °F, por defeito: °C).

No modo normal, pressione TEMP. para visualizar a arrefecimento do vento, o indíce de calor e temperatura do ponto de orvalho. Pressione TEMP. para registar um novo transmissor.

Uma temperatura fora dos parâmetros definidos será apresentada como --,-.

Pressione SET mais uma vez para selecionar a unidade de velocidade do vento (km/h, mph, knots, m/s, bft, por defeito: km/h).

No modo normal, pressione WIND + para visualizar o vento e a velocidade do mesmo.

Pressione SET novamente para selecionar a unidade de precipitação (in/mm, por defeito: mm).

No modo normal, pressione RAIN para visualizar a taxa de precipitação, evento, precipitação diária, precipitação semanal, precipitação mensal e precipitação total.

Mantenha RAIN pressionado até limpar o valor da precipitação apresentado.WC224

Pressione SET novamente para selecionar o hemisfério Norte ou Sul.

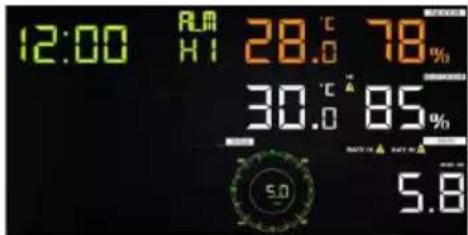

1. Pressione ALARM para mostrar o alarme para valor mais alto.

2. Pressione ALARM novamente para mostrar o alarme para valor mais baixo.

Pressione RAIN para mostrar os dados relativos ao alarme para a taxa de precipitação ou precipitação diária.

Pressione WIND + para mostrar os dados relativos ao vento ou rajadas.

Pressione ALARM ou LIGHT/SNOOZE para voltar ao modo normal.

1. Pressione ALARM para entrar no modo de configuração do alarme.

3. Pressione SET para confirmar e avançar para o passo seguinte.

Assim que o alarme dispara, o ícone da fonte do disparo, o ícone para o valor mais elevado e o ícone para o valor mais baixo ficam intermitentes.

5. Pressione ALARM ou LIGHT/SNOOZE para voltar ao modo normal.

Sequência de Configuração do Alarme

humidade interior elevada → humidade interior baixa → temperatura exterior elevada →

temperatura exterior baixa → humidade exterior elevada → humidade exterior baixa →

vento forte → taxa de precipitação elevada → precipitação diária elevadaWC224

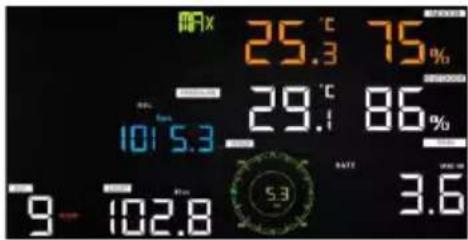

1. Pressione MAX/MIN para apresentar os dados máximos.

Pressione RAIN para visualizar a taxa de precipitação, precipitação semanal e precipitação mensal máximas.

Mantenha PRESSURE - pressionado para visualizar a pressão relativa e absoluta máxima.

2. Pressione MAX/MIN novamente para ver os valores mínimos.

Pressione TEMP. para a temperatura do vento e do ponto de orvalho.

Mantenha PRESSURE - pressionado para visualizar a pressão relativa e absoluta mínima.

Mantenha MAX/MIN pressionado para eliminar todos os valores mínimos e máximos.

3. Pressione MAX/MIN ou LIGHT/SNOOZE para voltar ao modo normal.

1. Mantenha TEMP. e MAX/MIN pressionados para entrar no modo de calibragem.

Pressione SET para confirmar e avançar.

Pressione ALARM para eliminar qualquer valor ajustado.

2. Pressione LIGHT/SNOOZE para sair do modo de calibragem.

A sequência de configuração é:

compensação da temperatura interior → compensação da humidade interior → compensação da temperatura exterior →

compensação da humidade exterior → compensação da pressão absoluta → compensação da direção do vento →

fator de velocidade do vento → fator precipitaçãoWC224

Restaurar Definições de Fábrica/Limpar Memória

1. Desligue a alimentação retirando as pilhas e desligando

2. Volte a restaurar a alimentação ligando novamente o aparelho à corrente elétrica.

3. Aguarde pela reinicialização do aparelho.

4. Pressione WIND + e PRESSURE – em simultâneo para reiniciar a estação

meteorológica e eliminar todos os registos guardados. Serão restauradas as definições por defeito.

5. Volte a colocar as pilhas no aparelho.

Registar um Novo Transmissor

Pressione LIGHT/SNOOZE para registar um novo transmissor.

O visor só fica iluminado de forma permanente se o aparelho estiver ligado à corrente elétrica. Regule a intensidade da retroiluminação usando LIGHT/SNOOZE.

Sempre que o aparelho é posto em funcionamento usando pilhas, a retroiluminação do visor desliga após 15 segundos para reduzir o consumo de energia.

Estas setas permitem-lhe apurar rapidamente a tendência da temperatura ou da pressão.

Humidade Temperatura Pressão atmosférica

Estabilidade ≤ 3 % < 1 °C/2 °C ≤ 1 hPa

O indicador apresenta a qualidade da recepção. Se não se perdeu o sinal o indicador apresenta 5 barras; Se o sinal falhou uma vez, aparecerão quatro barras.

Previsão Meteorológica

A previsão meteorológica é apresentada através de símbolos meteorológicos. Não se esqueça de que o aparelho necessita de pelo menos um mês a registar a pressão atmosférica para saber a pressão barométrica ao longo do tempo.

Não se esqueça que as previsões meteorológica são apenas previsões e que é normal a ocorrência de erros.

Sempre que o alarme é ativado, este começará a tocar e o ícone do alarme ficará intermitente durante 120 segundos. Pressione LIGHT/SNOOZE para suspender o alarme durante 10 minutos. O alarme voltará a tocar assim que o tempo expirar. Pressione qualquer tecla excepto LIGHT/SNOOZE para desligar o alarme.

7. Ligação à Internet

Visite a página do produto em www.velleman.eu e consulte o manual online.WC224

V. 04 – 26/04/2022 91 ©Velleman Group nv

8. Cuidados e manutenção

• Antes de proceder a qualquer limpeza ou manutenção, desligue o aparelho da fonte de alimentação.

• Limpe toda a superfície exterior do aparelho com um pano macio embebido numa solução de água e sabão. Não mergulhe qualquer componente do aparelho em água ou em qualquer outro líquido. Nunca use solventes ou produtos de limpeza que contenham petróleo (gasolina, querosene, óleo), diluente, terebintina, álcool ou amónia.

• Este aparelho não requer qualquer manutenção. Não abra o invólucro do aparelho. Não existem peças no interior que possam ser reparada pelo utilizador. Abertura ou tentativas óbvias de abertura ou reparação do aparelho podem anular a garantia e/ou causar danos no aparelho ou ferimentos pessoais.

• Guarde o aparelho e os acessórios na embalagem original, num local limpo e seco.

faixa para pressão do ar .............................................................................. 700 hPa

intervalo de medição

alcance de transmissão .......................................................... ± 100 (espaço aberto)

unidade principal da fonte de alimentação

sensor de fonte de alimentação

máx. potência de transmissão RF ......................................................... < 20 mW

Utilize este aparelho apenas com acessórios originais. A Velleman Group nv não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
