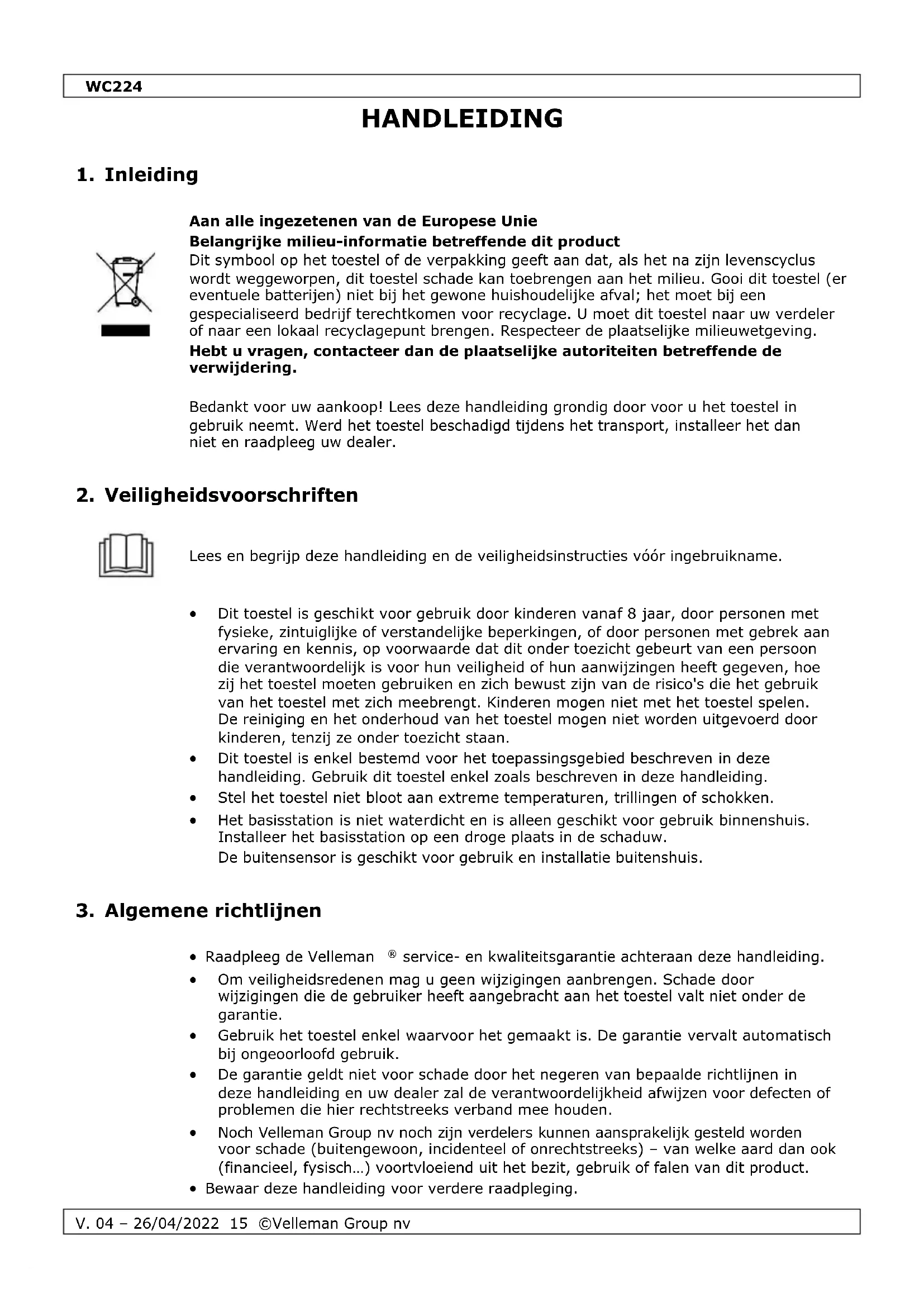

GEBRUIKSAANWIJZING WC224 Perel

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Bedankt voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

• Dit toestel is enkel bestemd voor het toepassingsgebied beschreven in deze handleiding. Gebruik dit toestel enkel zoals beschreven in deze handleiding.

• Stel het toestel niet bloot aan extreme temperaturen, trillingen of schokken.

• Het basisstation is niet waterdicht en is alleen geschikt voor gebruik binnenshuis. Installeer het basisstation op een droge plaats in de schaduw.

De buitensensor is geschikt voor gebruik en installatie buitenshuis.

3. Algemene richtlijnen

• Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding.

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

• Noch Velleman Group nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit product.

• Bewaar deze handleiding voor verdere raadpleging.WC224

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

luchtvochtigheid buitenshuis

luchtvochtigheid binnenshuis

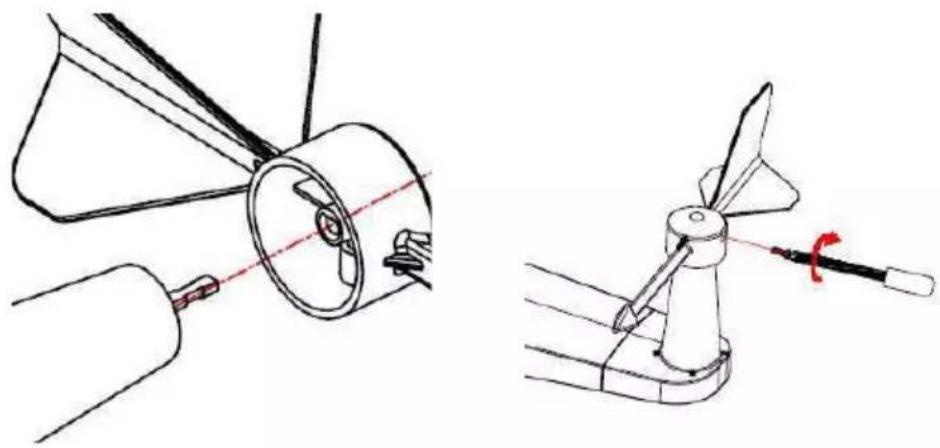

Schuif de windvaan over de as en draai de schroef aan. Zorg ervoor dat de windvaan vrij kan bewegen.WC224

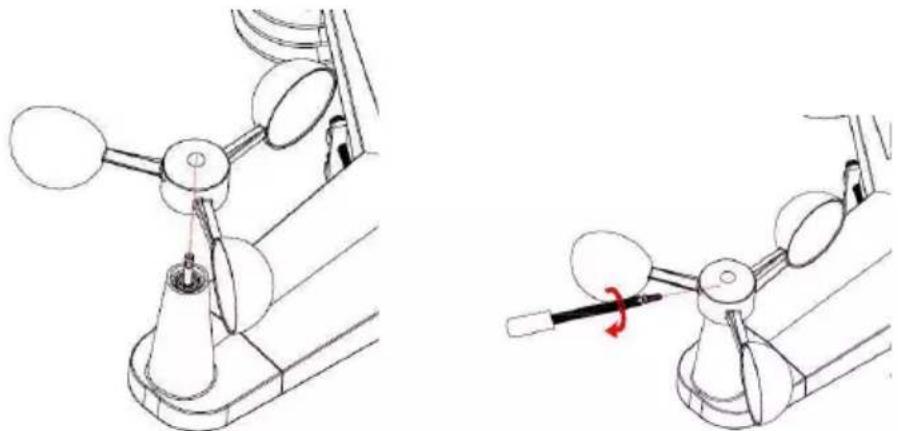

Doe hetzelfde met de windmeter.

De buitensensor inschakelen

De buitensensor werkt op 2 x AA/R6-batterijen. Open het batterijvak. Plaats de batterijen met de juiste polariteit en sluit het batterijvak.

Wij raden u aan om lithium- of alkalinebatterijen te gebruiken. Het gebruik van oplaadbare batterijen is niet aanbevolen omdat deze een lagere spanning hebben, niet goed functioneren bij temperatuurschommelingen, een beperkte levensduur hebben, wat leidt tot een slechte ontvangst.

Voordat u de buitensensor monteert, lees het hoofdstuk 5.2 De sensor en weerstation.

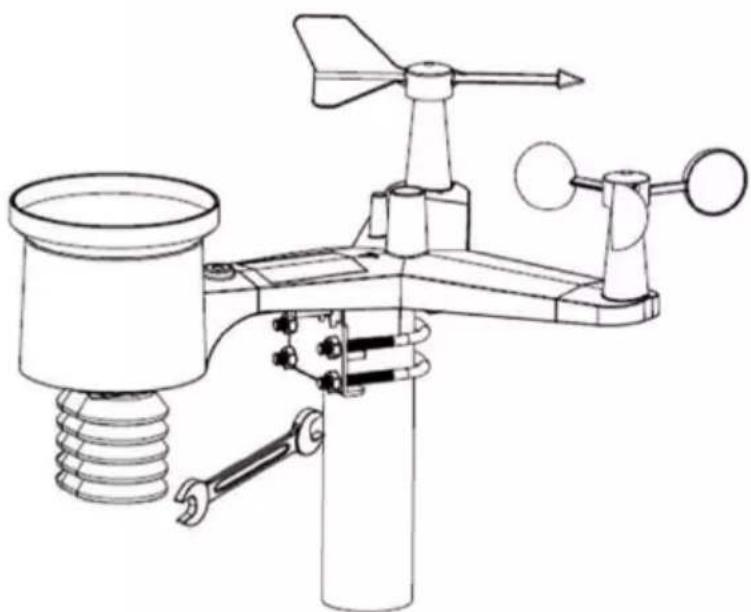

De buitensensor monteren

Bevestig de buitensensor aan een mast met een diameter van 1 tot 2" (niet meegeleverd) met behulp van de twee meegeleverde U-bouten, beugel en bouten.

Draai de mast zodat de windrichtingen (N, O, Z en W) op de sensor overeenkomen met de werkelijke windrichtingen. Als de sensor niet correct wordt gemonteerd, zal dit leiden tot een permanente windrichtingfout. Gebruik de waterpasoog naast de regenmeter om de sensor waterpas te monteren.WC224

Reset de buitensensor als deze geen signaal stuurt.

1. Houd met een opengevouwen paperclip de resetknop op de sensor gedurende drie

seconden ingedrukt om een volledige ontlading uit te voeren.

2. Verwijder de batterijen uit het batterijvak en dek het zonnepaneel af. Wacht 5

minuten om de resterende spanning in het toestel te ontladen.

3. Plaats de batterijen weer terug en synchroniseer het weerstation opnieuw (zie

Het weerstation inschakelen

Bij stroomuitval werkt het toestel met drie AAA/R03-batterijen als noodbatterij. Open het batterijvak. Plaats de batterijen met de juiste polariteit en sluit het batterijvak.

Sluit het toestel aan op het lichtnet met de meegeleverde voedingsadapter of een gelijkwaardige adapter.

Het weerstation installeren

Installeer het toestel binnenshuis in een droge plaats in de schaduw. Vermijd regen of direct zonlicht.

Houd de buitensensor gedurende 30 minuten dicht bij het weerstation. Draai de windcups om wind te simuleren, en houd de regentrechter onder een druppende kraan om regen te simuleren.

Na een succesvolle ontvangst, volg de montage-instructies voor de buitensensor.

Draadloze communicatie

Monteer de buitensensor in een verticale positie voor een probleemloze draadloze communicatie.

Draadloze communicatie gevoelig voor storingen, afstand, muren en metalen obstakels. Houd rekening met:

• Elektromagnetische Interferentie (EMI). Houd het weerstation uit de buurt van computerbeeldschermen en tv-toestellen.

• Radiofrequentie Interferentie (RFI). Toestellen met een 433 MHz-frequentie hebben een negatieve invloed op de draadloze verbinding tussen de buitensensor en het weerstation. Het kan nodig zijn om deze toestellen te verplaatsen om storing te voorkomen.

• Bereik. Dit weerstation heeft een bereik van 100 m in open veld zonder obstakels. Met obstakels is het bereik ongeveer 30 m.

• Metalen obstakels. Radiogolven kunnen niet door metaal (bv. gewapend beton).WC224

De onderstaande tabel toont de signaalvermindering door de invloed van obstakels.

Obstakel Signaalreductie

• Houd SET ingedrukt om naar de instelmodus te gaan.

• Druk op TEMP om de gevoelstemperatuur, de hitte-index en het dauwpunt weer te geven.

• Druk op RAIN om de huidige hoeveelheid neerslag, de hoeveelheid neerslag in een neerslagepisode, de dagelijkse, wekelijkse, maandelijkse en totale hoeveelheid neerslag weer te geven.

• Houd deze toets gedurende 2 seconden ingedrukt om de weergegeven waarde te wissen.

• Druk op WIND + om de wind/stoten en windrichting weer te geven.

• Druk op PRESSURE - om de gemiddelde luchtdruk over 12 uur, 24 uur, 48 uur en 72 uur weer te geven.

• Houd deze toets gedurende 2 seconden ingedrukt om de absolute en relatieve luchtdruk weer te geven.

• Druk op ALARM om de alarmwaarde van de temperatuur/luchtvochtigheid/ neerslagintensiteit/dagelijkse regenval/wind weer te geven.

• Druk op MAX/MIN om de max/minimumwaarden van de temperatuur/ luchtvochtigheid/neerslagintensiteit/dagelijkse regenval/wind/UV-index/licht/absolute luchtdruk weer te geven.

• Druk op LIGHT/SNOOZE om de helderheid van het display in te stellen.

• Houd deze toets ingedrukt om een nieuwe zender te registreren.

• Druk gelijktijdig op WIND + en PRESSURE - om het weerstation te resetten en alle opgeslagen waarden uit het geheugen te wissen. Alle gebruikersinstellingen worden gewist en de fabrieksinstellingen hersteld.

• Druk op TEMP om het RF-signaal te negeren.

• In instelmodus, druk op WIND + of PRESSURE - om de waarde in te stellen.

Houd SET gedurende 2 seconden ingedrukt om naar de instelmodus te gaan. De basisinstellingen kunnen nu in de onderstaande volgorde uitgevoerd worden.WC224

Druk op WIND + of PRESSURE – om het geluid in (pieptoon bij elke druk) of uit te schakelen (pieptoon uit).

Druk nogmaals op SET. Druk op WIND + of PRESSURE - om de max/min daily-functie in/uit te schakelen (standaard: aan + dagelijks wissen om 00:00).

Druk nogmaals op SET om het uur in te stellen. Druk op WIND + of PRESSURE – om de waarden in te stellen. De instelvolgorde is:

• Absolute vs. relatieve luchtdruk

Houd PRESSURE - ingedrukt om de absolute of relatieve luchtdruk te selecteren.

• Luchtdrukverandering in grafiekvorm

Deze grafiek wordt links naast de luchtdruk weergegeven en geeft het verschil aan tussen de gemiddelde luchtdruk per dag en de gemiddelde luchtdruk over 30 dagen (in hPa).

Druk op PRESSURE – om de gemiddelde luchtdruk over 12 uur, 24 uur, 48 uur en 72 uur weer te geven.WC224

• Kalibreren relatieve luchtdruk

De atmosferische omstandigheden kunnen alleen worden vergeleken op zeespiegelniveau. Om de relatieve druk op uw locatie te bepalen, zoek een officieel meetpunt in uw buurt (het internet is de beste bron voor realtimemetingen zoals op Weather.com of Wunderground.com) en stel u uw weerstation in volgens het officiële meetpunt.

Druk nogmaals op SET om de eenheid van lichtsterkte te selecteren (lux, fc, w/m², standaard: w/m²).

Druk nogmaals op SET om de meeteenheid van de buitentemperatuur te selecteren (°C of °F, standaard: °C).

In normale modus, druk op TEMP. om de gevoelstemperatuur, de hitte-index en het dauwpunt weer te geven. Houd TEMP. ingedrukt om een nieuwe zender te registreren.

Als de gemeten temperatuur buiten het meetbereik ligt, verschijnt --.-.

Druk nogmaals op SET om de windsnelheidseenheid te selecteren (km/h, mph, knopen, m/s, beaufort, standaard: km/h).

In normale modus, druk op WIND + om de wind(stoten) en windrichting weer te geven.

Druk nogmaals op SET om de neerslageenheid te selecteren (in/mm, standaard: mm).

In normale modus, druk op RAIN om de huidige hoeveelheid neerslag, de hoeveelheid neerslag in een neerslagepisode, de dagelijkse, wekelijkse, maandelijkse en totale hoeveelheid neerslag weer te geven.

Houd RAIN ingedrukt om de weergave van de huidige hoeveelheid neerslag te resetten.WC224

Druk nogmaals op SET om het noordelijk of zuidelijk halfrond te selecteren.

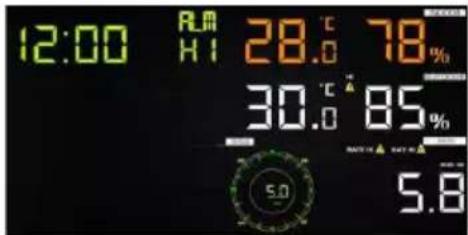

1. Druk op ALARM om de max. alarmwaarde weer te geven.

2. Druk nogmaals op ALARM om de min. alarmwaarde weer te geven.

Druk op RAIN om de waarde van het dagelijks neerslagalarm weer te geven.

Druk op WIND + om de alarmwaarde voor wind of windstoten weer te geven.

Druk op ALARM of LIGHT/SNOOZE om naar de normale modus terug te keren.

1. Houd ALARM ingedrukt om naar de alarminstelmodus te gaan.

3. Druk op SET om te bevestigen en ga naar de volgende instelling.

4. Druk op ALARM om het alarm in of uit te schakelen.

Wanneer het alarm afgaat, knippert het overeenkomstige kloksymbool, het symbool voor de maximumwaarde en het symbool voor de maximumwaarde.

5. Druk op ALARM of LIGHT/SNOOZE om naar de normale modus terug te keren.

alarmtijd → max. binnentemperatuur → min. binnentemperatuur →

max. luchtvochtigheid binnen → min. luchtvochtigheid binnen →

max. buitentemperatuur → min. binnentemperatuur → max. luchtvochtigheid buiten

• min. luchtvochtigheid buiten → max. windsnelheid → max. neerslagintensiteit

• max. dagelijkse neerslagWC224

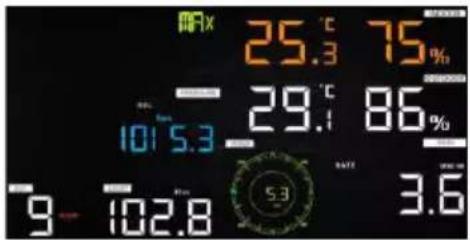

1. Druk op MAX/MIN om de maximumwaarden weer te geven.

Druk op TEMP. om de gevoelstemperatuur, de hitte-index en het dauwpunt weer te geven.

Druk op RAIN om de huidige hoeveelheid neerslag, de hoeveelheid neerslag in een neerslagepisode, de dagelijkse, wekelijkse en maandelijkse hoeveelheid neerslag weer te geven.

Druk op WIND + om de max. windsnelheid/windstoten weer te geven.

Houd PRESSURE - ingedrukt om de max. absolute en relatieve luchtdruk weer te geven.

2. Druk nogmaals op MAX/MIN om de minimumwaarden weer te geven.

Druk op TEMP. om de gevoelstemperatuur en het dauwpunt weer te geven.

Houd PRESSURE – ingedrukt om de min. absolute en relatieve luchtdruk weer te geven.

3. Druk op MAX/MIN of LIGHT/SNOOZE om naar de normale modus terug te keren.

1. Houd TEMP. en MAX/MIN ingedrukt om naar de kalibratiemodus te gaan.

Druk op WIND + of PRESSURE – om de waarden in te stellen.

Druk op SET om te bevestigen en ga naar de volgende instelling.

Druk op ALARM om de ingestelde waarden te resetten.

2. Druk op LIGHT/SNOOZE om de kalibratiemodus te verlaten.

De instelvolgorde is:

compensatiewaarde binnentemperatuur →compensatiewaarde luchtvochtigheid binnen

• compensatiewaarde buitentemperatuur → compensatiewaarde

luchtvochtigheid buiten →compensatiewaarde absolute luchtdruk →compensatiewaarde

1. Verwijder de batterijen en trek de stekker uit het stopcontact om de voeding te

2. Steek de stekker in het stopcontact om het toestel van stroom te voorzien.

3. Laat het toestel opstarten.

4. Druk gelijktijdig op WIND + en PRESSURE - om het weerstation te resetten en alle

opgeslagen waarden uit het geheugen te wissen. Alle gebruikersinstellingen worden gewist en de fabrieksinstellingen hersteld.

5. Plaats de batterijen opnieuw in het toestel.

Een nieuwe zender registreren

Houd LIGHT/SNOOZE ingedrukt om een nieuwe zender te registreren.

Achtergrondverlichting

Wanneer het toestel werkt op netstroom, zal de achtergrondverlichting blijven branden. Stel de intensiteit van de achtergrondverlichting in met LIGHT/SNOOZE.

Wanneer het toestel op batterijen werkt, zal de achtergrondverlichting van het display na 15 seconden worden uitgeschakeld om het stroomverbruik te verminderen.

Deze pijlen geven de trend van de temperatuur- en de luchtvochtigheid weer.

vochtigheid temperatuur luchtdruk

Dit symbool geeft de verbindingskwaliteit weer. Als het signaal succesvol is ontvangen, verschijnen 5 balkjes; Als er signaalverlies is, verschijnen vier balkjes.

De weersverwachting wordt weergegeven d.m.v. weersymbolen. Het toestel heeft minstens een maand nodig om te leren hoe de luchtdruk in de loop van de tijd te meten.

zonnig licht bewolkt bewolktWC224

Opgelet: Weersvoorspellingen zijn slechts voorspellingen, fouten kunnen normaal zijn.

Snooze (sluimerfunctie)

Wanneer de alarmtijd is bereikt weerklinkt het alarm en knippert het kloksymbool gedurende 120 seconden. Druk op LIGHT/SNOOZE om het alarm 10 minuten uit te stellen. Nadat de ingestelde tijd is verstreken, gaat het alarm opnieuw af. Druk op een willekeurige toets, behalve op LIGHT/SNOOZE, om het alarm te stoppen.

Raadpleeg de productpagina op www.velleman.eu voor meer informatie.WC224

V. 04 – 26/04/2022 26 ©Velleman Group nv

8. Reiniging en onderhoud

• Trek de trekker uit het stopcontact voor elke reiniging en onderhoud.

• Reinig de behuizing met een zachte doek die licht bevochtigd is met een milde zeepoplossing. Dompel het toestel nooit onder in water of andere vloeistoffen. Gebruik nooit oplosmiddelen of reinigingsmiddelen die petroleum (benzine, kerosine, olie), verfverdunner, wasbenzine, alcohol of ammoniak bevatten.

• Het toestel heeft geen speciaal onderhoud nodig. Open nooit de behuizing van het toestel. De gebruiker mag geen onderdelen vervangen. Het openen of zichtbare pogingen tot het openen of het repareren van het toestel kan leiden tot het vervallen van de garantie en/of schade aan het toestel of letsels.

• Bewaar het toestel in de oorspronkelijke verpakking op een droge en propere plaats.

voeding basisstation

ingebouwd zonnepaneelWC224

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

RED-conformiteitsverklaring

Hierbij verklaart Velleman Group nv, dat dit type radioapparatuur WC224 conform is met richtlijn 2014/53/EU.

Velleman Group nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.WC224

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

• Elke commerciële garantie laat deze rechten onverminderd. Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
