MANUAL DE UTILIZADOR DUH651 MAKITA

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• Estas especificações podem diferir de país para país. *1: Peso sem quaisquer acessórios ou bateria(s) *2: O peso poderá diferir em função do(s) acessório(s), incluindo a bateria. As combinações mais leve e mais pesada, de acordo com o Procedimento EPTA 01/2014, são apresentadas na tabela. Bateria e carregador aplicáveis

• Algumas baterias e carregadores indicados acima podem não estar disponíveis consoante a região de residência. AVISO:

• Utilize apenas os tipos de bateria e carregador indicados acima. A utilização de qualquer outra bateria ou carregador pode criar um risco de ferimentos e/ou incêndios. Fonte de alimentação ligada por fio recomendada

• A(s) fonte(s) de alimentação ligada(s) por fio listada(s) acima pode(m) não estar disponível(eis) dependendo da sua região de residência.

• Antes de utilizar a fonte de alimentação ligada por fio, leia as instruções e etiquetas de precaução na mesma.

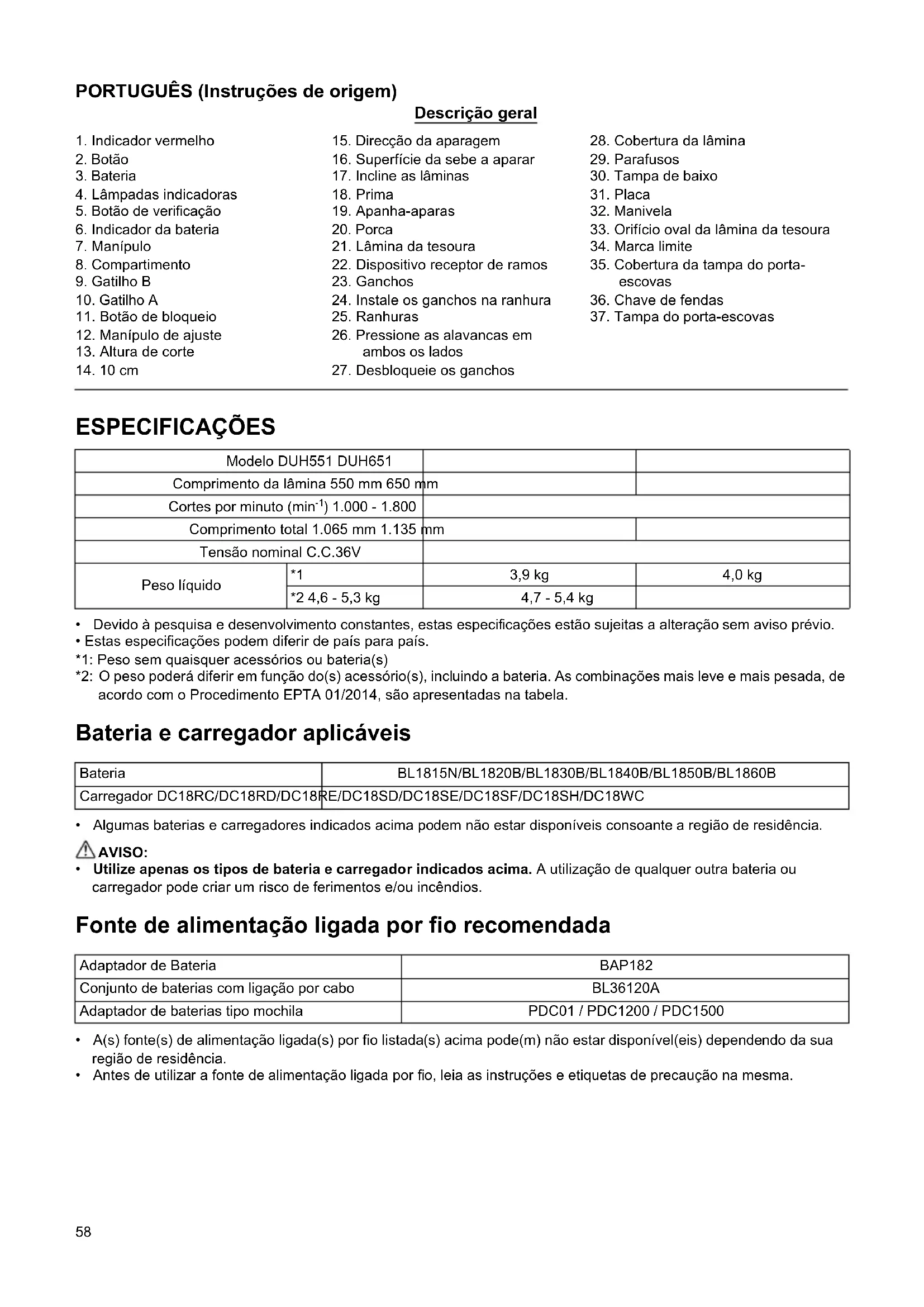

1. Indicador vermelho

5. Botão de verificação

11. Botão de bloqueio

15. Direcção da aparagem

21. Lâmina da tesoura

26. Pressione as alavancas em

28. Cobertura da lâmina

33. Orifício oval da lâmina da tesoura

35. Cobertura da tampa do porta-

37. Tampa do porta-escovas

Modelo DUH551 DUH651 Comprimento da lâmina 550 mm 650 mm Cortes por minuto (min

• O(s) valor(es) da emissão de ruído indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

• O(s) valor(es) da emissão de ruído indicado(s) pode também ser utilizado na avaliação preliminar da exposição. AVISO:

• Utilize protetores auriculares.

• A emissão de ruído durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

• Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento). Vibração Valor total da vibração (soma vetorial tri-axial) determinado de acordo com a EN62841-4-2: ENG901-2

• O(s) valor(es) total(ais) de vibração indicado(s) foi medido de acordo com um método de teste padrão e pode ser utilizado para comparar duas ferramentas.

• O(s) valor(es) total(ais) de vibração indicado(s) pode também ser utilizado na avaliação preliminar da exposição. AVISO:

• A emissão de vibração durante a utilização real da ferramenta elétrica pode diferir do(s) valor(es) indicado(s), dependendo das formas como a ferramenta é utilizada, especialmente o tipo de peça de trabalho que é processada.

• Certifique-se de identificar as medidas de segurança para proteção do operador que sejam baseadas em uma estimativa de exposição em condições reais de utilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desligada e quando está a funcionar em marcha lenta além do tempo de acionamento). Símbolo END013-6 Descrição dos símbolos utilizados no equipamento. Certifique-se de que compreende o seu significado, antes da utilização. ....... Leia o manual de instruções. ................... Não exponha a extensão à humidade. ................... Use proteção para os olhos. ................... PERIGO - Mantenha as mãos afastadas da lâmina. ................... Utilizar proteção ocular e auditiva. ................... Não exponha à chuva. ............. Apenas para países da UE Não deite equipamentos eléctricos ou a bateria no lixo doméstico! De acordo com as directivas europeias sobre ferramentas eléctricas e electrónicas usadas e baterias, acumuladores e baterias usadas e a sua aplicação em conformidade com as leis nacionais, as ferramentas eléctricas, as baterias e conjuntos usados devem ser recolhidos em separado e encaminhados para uma instalação de reciclagem dos materiais ecológicos. Utilização prevista ENE014-1 A ferramenta destina-se a aparar sebes. Declarações de conformidade Apenas para os países europeus As Declarações de conformidade estão incluídas no Anexo A deste manual de instruções. Modelo Nível de pressão sonora Nível garantido de potência sonora Nível medido de potência sonora

(dB (A)) K de incerteza (dB (A)) DUH551 83 3 93 91 1,5 DUH651 83 3 93 91 1,5 Modelo Pega traseira Pega frontal Emissão de vibração

ou menos 1,5 3,6 1,5 Ni-MH Li-ion60 Avisos gerais de segurança para ferramentas elétricas GEA010-2 AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O não cumprimento de todas as instruções indicadas em baixo pode resultar em choque elétrico, incêndio e/ou ferimentos graves. Guarde todos os avisos e instruções para futuras referências. O termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo). Avisos de Segurança para o Aparador De Cerca Viva a Bateria GEB278-1

1. Não utilize o aparador de cerca viva em más

condições atmosféricas, especialmente quando existe o risco de relâmpagos. Isto reduz o risco de ser atingido por um relâmpago.

2. Mantenha todos os cabos de alimentação

afastados da área de corte. Os cabos de alimentação podem estar ocultos em sebes ou arbustos e podem ser acidentalmente cortados pela lâmina.

3. Utilize proteção auditiva. Um equipamento de

proteção adequado reduz o risco de perda auditiva.

4. Segure o aparador de cerca viva apenas pelas

superfícies de agarrar isoladas, porque a lâmina poderá tocar em fios ocultos. O contacto das lâminas com um fio sob tensão pode colocar sob tensão as peças metálicas expostas do aparador de cerca viva e pode provocar um choque elétrico no operador.

5. Mantenha todas as partes do corpo afastadas da

lâmina. Não remova material cortado nem segure material a cortar quando as lâminas estiverem em movimento. As lâminas continuam a mover-se depois de desligar o interruptor. Um momento de desatenção durante a operação do aparador de cerca viva pode resultar em ferimentos pessoais graves.

6. Quando desimpedir material encravado ou efetuar

a manutenção do aparador de cerca viva, certifique-se de que todos os interruptores de alimentação estão desligados e que o conjunto de baterias foi removido ou está desligado. A atuação inesperada do aparador de cerca viva, ao desimpedir material encravado ou efetuar a manutenção, pode resultar em ferimentos pessoais graves.

7. Transporte o aparador de cerca viva segurando a

pega com a lâmina imobilizada e tendo cuidado para não operar qualquer interruptor de alimentação. O transporte apropriado do aparador de cerca viva reduz o risco de arranque inadvertido e consequentes ferimentos pessoais resultantes das lâminas.

8. Quando transportar ou guardar o aparador de

cerca viva, utilize sempre a tampa da lâmina. O manuseamento apropriado do aparador de cerca viva reduz o risco de ferimentos pessoais resultantes das lâminas. Instruções de segurança adicionais Preparação

1. Verifique as sebes e os arbustos quanto a objetos

estranhos, tais como cercas de arame ou fios ocultos antes de utilizar a ferramenta.

2. A ferramenta não deve ser utilizada por crianças

ou jovens com idade inferior a 18 anos. Os jovens com mais de 16 anos poderão estar isentos desta restrição se estiverem a receber formação sob a supervisão de um utilizador experiente.

3. As pessoas que utilizam a ferramenta pela

primeira vez devem ser instruídas por um utilizador experiente capaz de lhes demonstrar como utilizar a ferramenta.

4. Utilize a ferramenta apenas se estiver em boas

condições físicas. Se estiver cansado, a sua atenção será reduzida. Tenha especial atenção no final de um dia de trabalho. Realize todo o trabalho com calma e cuidado. O utilizador é responsável por todos os danos causados a terceiros.

5. Nunca utilize a ferramenta se estiver sob a

influência de álcool, drogas ou medicamentos.

6. As luvas de trabalho de couro robusto fazem parte

do equipamento básico da ferramenta e têm de ser sempre usadas quando trabalhar com a mesma. Use sempre calçado robusto com solas antideslizantes.

7. Antes de iniciar o trabalho, certifique-se de que a

ferramenta apresenta condições de trabalho adequadas e seguras. Assegure que os resguardos estão corretamente instalados. A ferramenta não deve ser utilizada se não estiver completamente montada. Operação

1. Segure a ferramenta firmemente com as duas

mãos durante a sua utilização.

2. A ferramenta destina-se a ser utilizada pelo

operador ao nível do chão. Não utilize a ferramenta em escadas ou em qualquer outro apoio instável.

3. PERIGO - Mantenha as mãos afastadas da lâmina.

O contacto com a lâmina resultará em lesões físicas graves.

4. Não utilize a ferramenta sob precipitação ou em

condições chuvosas ou de muita humidade. O motor elétrico não é estanque.

5. Certifique-se de que usufrui de uma posição

segura antes da iniciar a operação.

6. Não opere a ferramenta sem carga

bateria se as lâminas de corte entrarem em contacto com uma cerca ou outro objeto duro. Verifique se as lâminas estão danificadas e, caso61 se encontrem danificadas, substitua-as imediatamente.

8. Antes de verificar as lâminas de corte, reparar

avarias ou remover material preso nas lâminas de corte, desligue sempre a ferramenta e remova a bateria.

9. Nunca aponte as lâminas de corte na sua direção

ou na direção de terceiros.

10. Se as lâminas pararem devido ao encravamento

de objetos estranhos entre as lâminas durante o funcionamento, desligue a ferramenta e remova a bateria e, em seguida, remova os objetos estranhos utilizando ferramentas, tais como um alicate. A remoção manual dos objetos estranhos pode causar ferimentos, uma vez que as lâminas podem mover-se como reação à remoção dos objetos estranhos.

11. Evite ambientes perigosos. Não utilize a

ferramenta em locais húmidos ou molhados, nem a exponha à chuva. A água que entra na ferramenta aumenta o risco de choque elétrico. Manutenção e armazenamento

1. Desligue a ferramenta e remova a bateria antes de

realizar qualquer trabalho de manutenção.

2. Quando mover a ferramenta para outro local,

incluindo durante o trabalho, remova sempre a bateria e coloque a tampa da lâmina nas lâminas de corte. Nunca mova nem transporte a ferramenta com as lâminas em funcionamento. Nunca agarre as lâminas com as mãos.

3. Limpe a ferramenta, e especialmente as lâminas

de corte, após a utilização e antes de armazenar a ferramenta por períodos prolongados. Lubrifique ligeiramente as lâminas e coloque a tampa da lâmina.

4. Guarde a ferramenta com a tampa da lâmina

colocada num local seco. Mantenha-o fora do alcance das crianças. Nunca guarde a ferramenta em espaços exteriores.

5. Não elimine a(s) bateria(s) no fogo. A célula pode

explodir. Verifique com os códigos locais as possíveis instruções de eliminação especiais.

6. Não abra nem mutile a(s) bateria(s). O eletrólito

libertado é corrosivo e pode provocar danos nos olhos ou na pele. Pode ser tóxico se for engolido.

7. Não carregue a bateria sob chuva ou em locais

húmidos. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO permita que conforto ou familiaridade com o produto (adquirido com o uso repetido) substitua a aderência estrita às regras de segurança da ferramenta. MÁ INTERPRETAÇÃO ou não seguimento das regras de segurança estabelecidas neste manual de instruções pode causar danos pessoais sérios. Instruções de segurança importantes para a bateria ENC007-17

1. Antes de utilizar a bateria, leia todas as instruções

e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.

2. Não desmonte ou manipule a bateria. Pode resultar

num incêndio, em calor excessivo ou numa explosão.

3. Se o tempo de funcionamento se tornar

excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.

4. Se entrar eletrólito nos seus olhos, lave-os com

água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pregos, moedas, etc. (3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se.

6. Não guarde nem utilize a ferramenta e a bateria em

locais onde a temperatura pode atingir ou exceder 50 °C.

7. Não queime a bateria mesmo que esteja estragada

ou completamente gasta. A bateria pode explodir no fogo.

8. Não pregue, corte, esmague, atire, deixe cair a

bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.

9. Não utilize uma bateria danificada.

10. As baterias de iões de lítio contidas na ferramenta

são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos). Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem. Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados. Coloque fita-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover- se dentro da embalagem.

11. Quando eliminar a bateria, remova-a da

ferramenta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a eliminação de baterias.

12. Utilize as baterias apenas com os produtos

especificados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

13. Se a ferramenta não for utilizada durante um

período de tempo prolongado, a bateria deve ser removida da ferramenta.

14. Durante e após a utilização, a bateria pode

aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste atenção ao manuseamento de baterias quentes.62

15. Não toque no terminal da ferramenta

imediatamente após a utilização, pois pode ficar suficientemente quente para provocar queimaduras.

16. Não permita a adesão de aparas, pó ou sujidade

nos terminais, nos orifícios e nas ranhuras da bateria. Poderá fazer com que a ferramenta ou a bateria aqueça, incendeie, rebente e avarie, resultando em queimaduras ou ferimentos corporais.

17. A menos que a ferramenta suporte a utilização

perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.

18. Mantenha a bateria afastada das crianças.

GUARDE ESTAS INSTRUÇÕES. PRECAUÇÃO: Utilize apenas baterias genuínas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita. Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja

completamente descarregada. Pare sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.

2. Nunca carregue uma bateria completamente

carregada. Carregamento excessivo diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de

10°C – 40°C. Deixe que uma bateria quente arrefeça antes de a carregar.

4. Quando não utilizar a bateria, remova-a da

ferramenta ou do carregador.

5. Carregue a bateria se não a utilizar durante um

FUNCIONAMENTO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e que a bateria foi removida antes de proceder a ajustes ou testar acessórios. Inserir ou retirar a bateria (Fig. 1) PRECAUÇÃO:

• Desligue sempre a ferramenta antes de instalar ou retirar a bateria.

• Segure bem a ferramenta e a bateria ao instalar ou retirar a bateria. Se não segurar bem a ferramenta e a bateria, pode fazer com que caiam das mãos e provoquem danos na ferramenta e na bateria e ferimentos pessoais. Para retirar a bateria, mantenha premido o botão na frente da bateria e puxe. Para colocar a bateria, alinhe a respectiva saliência com a ranhura do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique. Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixado. PRECAUÇÃO:

• Instale sempre a bateria completamente, até deixar de ver o indicador vermelho. Caso contrário, pode cair da ferramenta e causar ferimentos em si, ou em alguém que esteja perto de si.

• Não instale a bateria forçosamente. Se não encaixar facilmente é porque não está correctamente posicionada. NOTA:

• A ferramenta não funciona com apenas uma bateria. Indicar a carga restante da bateria Apenas para baterias com indicador (Fig. 2) Prima o botão de verificação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos.

• Consoante as condições de utilização e a temperatura ambiente, a indicação pode ser ligeiramente diferente da carga real.

• A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona. Sistema de protecção da ferramenta/ bateria A ferramenta está equipada com um sistema de protecção da ferramenta/bateria. Este sistema corta automaticamente a alimentação para prolongar a vida útil da ferramenta e bateria. A ferramenta pára automaticamente durante o funcionamento quando a ferramenta ou bateria são colocadas numa das condições seguintes. Em algumas condições, os indicadores acendem. Lâmpadas indicadoras Carga restante Acesa Apagada Intermitente 75% a 100% 50% a 75% 25% a 50% 0% a 25% Carregue a bateria. A bateria pode ter avariado.63 Protecção contra sobrecarga Quando a ferramenta é utilizada de uma forma que faz com que consuma uma corrente invulgarmente alta, a ferramenta pára automaticamente sem quaisquer indicações. Nesta situação, desligue a ferramenta e pare a aplicação que causou a sobrecarga. De seguida, ligue a ferramenta para reiniciar. Protecção contra sobreaquecimento para a ferramenta/bateria Quando a ferramenta/bateria está sobreaquecida, a ferramenta pára automaticamente sem quaisquer indicações. A ferramenta não arranca mesmo se premir o gatilho. Nesta situação, deixe a ferramenta/bateria arrefecer antes de voltar a ligá-la. Protecção contra sobredescarga (Fig. 3) Quando o nível de carga restante da bateria fica fraco, o indicador de bateria pisca no lado da bateria aplicável. Ao continuar com a utilização, a ferramenta pára e o indicador da bateria acende durante cerca de 10 segundos. Nesta situação, carregue a bateria. Posições de montagem da pega PRECAUÇÃO:

• Certifique-se sempre de que a pega está bloqueada na posição pretendida, antes de utilizar. (Fig. 4) Dependendo das operações, pode definir o ângulo da pega numa posição a 45° ou 90° para a esquerda ou direita. Para rodar a pega, puxe o manípulo e rode a pega, conforme mostrado na figura. A pega é bloqueada na posição de 45°. Para rodar a pega para 90°, puxe novamente o manípulo e rode mais a pega. Acção do interruptor PRECAUÇÃO:

• Antes de inserir a bateria na ferramenta, verifique se o gatilho está a funcionar correctamente e se regressa à posição “OFF” quando o solta. (Fig. 5) Para sua segurança, esta ferramenta possui um sistema de ligação dupla. Para ligar a ferramenta, prima o botão de bloqueio e prima o gatilho A e B. Para desligar o interruptor, solte qualquer um dos gatilhos. A ferramenta só arranca ao premir ambos os gatilhos. Alteração da velocidade (Fig. 6) Os cortes por minuto podem ser ajustados rodando o manípulo de ajuste. Isto pode ser feito mesmo com a ferramenta em funcionamento. O manípulo está marcado de 1 (velocidade mínima) a 6 (velocidade máxima). Consulte a tabela em baixo para a verificar a relação entre a definição dos números no manípulo de ajuste e os cortes por minuto.

• O manípulo de ajuste da velocidade apenas pode ser rodado até 6 ou 1. Não o force para lá de 6 ou 1, caso contrário a função de regulação da velocidade poderá deixar de funcionar.

• Os cortes por minuto variam consoante as condições da bateria e das lâminas da tesoura. FUNCIONAMENTO PRECAUÇÃO:

• Tenha cuidado para não entrar em contacto, acidentalmente, com uma vedação de metal ou outros objectos duros ao aparar. A lâmina quebrará e poderá causar ferimentos graves.

• Estender-se com um aparador de cerca viva, especialmente de uma escada, é muito perigoso. Não trabalhe em cima de superfícies instáveis ou desequilibradas. ATENÇÃO: Não tente cortar ramos com um diâmetro superior a 10 mm com a ferramenta. Corte ramos para 10 cm abaixo da altura de corte utilizando tesouras de poda antes de utilizar a ferramenta. (Fig. 7) PRECAUÇÃO:

• Não corte árvores mortas ou objectos duros semelhantes. Caso contrário poderá danificar a ferramenta. (Fig. 8) Segure o aparador com ambas as mãos e pressione o gatilho A ou B e, de seguida, mova-o para a frente do seu corpo. (Fig. 9) Como operação básica, incline as lâminas para a direcção da aparagem e mova-as calma e lentamente a uma velocidade de 3 - 4 segundos por metro. (Fig. 10) Para cortar o topo de uma sabe de igual forma, ajuda se atar um fio à altura da sebe desejada e se aparar ao longo dele, usando-o como linha de referência. (Fig. 11) Prender o apanha-aparas (acessório opcional) na ferramenta quando aparar a sebe a direito pode evitar que folhas cortadas sejam deitadas fora. (Fig. 12) Rode a pega para um manuseamento fácil antes da utilização. Consulte a secção intitulada “Posições de montagem da pega”. Para cortar um lado da sebe de forma igual, ajuda cortar do fundo para o topo. (Fig. 13) Apare o buxo e rododendro da base para o topo para um aspecto agradável e um bom trabalho. Número no manípulo de ajuste Cortes por minuto (min

Instalar ou remover o apanha-aparas (acessório opcional) PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida antes de instalar ou retirar o apanha-aparas. NOTA:

• Ao substituir o apanha-aparas, use sempre luvas para que as mãos e face não entrem em contacto directo com a lâmina. Caso contrário, poderá causar ferimentos.

• Certifique-se de que retira a cobertura da lâmina antes de instalar o apanha-aparas.

• O apanha-aparas recebe as folhas cortadas e alivia a recolha das folhas deitadas fora. Pode ser instalado de qualquer dos lados. (Fig. 14) Pressione o apanha-aparas para as lâminas da tesoura para que as suas fendas se sobreponham às porcas nas lâminas da tesoura. A esta altura, certifique-se de que o apanha-aparas não entra em contacto com o dispositivo receptor de ramos no topo das lâminas da tesoura. (Fig. 15) A esta altura, o apanha-aparas precisa de ser instalado para que os seus ganchos encaixem nas ranhuras na unidade da lâmina da tesoura. (Fig. 16) Para remover o apanha-aparas, pressione a sua alavanca em ambos os lados para que os ganchos sejam desbloqueados. (Fig. 17) PRECAUÇÃO:

• A cobertura da lâmina não pode ser instalada na ferramenta com o apanha-aparas a ser instalado. Antes de transportar ou armazenar, desinstale o apanha-aparas e instale a cobertura da lâmina para evitar a exposição da lâmina. NOTA:

• Verifique o apanha-aparas para uma instalação segura antes da utilização.

• Nunca tente desinstalar o apanha-aparas através de força excessiva com os seus ganchos bloqueados nas ranhuras da unidade da lâmina. Se usar força excessiva poderá danificá-lo. MANUTENÇÃO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida antes de efectuar operações de inspecção ou de manutenção.

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras. Limpar a ferramenta Limpe a ferramenta retirando o pó com um pano seco ou embebido em sabão. Manutenção da lâmina Unte a lâmina antes e uma vez por hora durante a operação usando óleo da máquina ou semelhantes. NOTA:

• Antes de untar a lâmina, retire o apanha-aparas. Depois do funcionamento, retire o pó de ambos os lados com uma escova de arame, limpe-a com um pano e depois aplique óleo de viscosidade baixa como óleo da máquina, etc. e óleo lubrificante do tipo spray. PRECAUÇÃO:

• Não lave as lâminas com água. Se o fizer, a ferramenta poderá ficar enferrujada ou danificada. AVISO: Se as peças que não as lâminas da tesoura, tais como a manivela, estiverem gastas, solicite a substituição de peças ou reparação ao centro de assistência autorizado da Makita. Remover ou instalar a lâmina da tesoura PRECAUÇÃO:

• Antes de retirar ou instalar a lâmina da tesoura, certifique-se sempre de que a ferramenta está desligada e a bateria removida.

• Ao substituir a lâmina da tesoura, use sempre luvas sem remover a cobertura da lâmina para que as mãos e face não entrem em contacto directo com a lâmina. Caso contrário, poderá causar ferimentos. NOTA:

• Não limpe a gordura da engrenagem e da manivela. Caso contrário poderá danificar a ferramenta.

• Para uma forma específica de remover e instalar lâminas da tesoura, consulte o inverso de uma embalagem para lâminas da tesoura de acessório. Remover as lâminas da tesoura Inverta a ferramenta e desaperte quatro parafusos. (Fig. 18) NOTA:

• Tenha cuidado para não sujar as suas mãos porque é aplicada gordura na área de condução da lâmina da tesoura. Retire a tampa de baixo. (Fig. 19) Remova a placa. (Fig. 20) Defina a manivela no ângulo conforme ilustrado na figura com uma chave de fendas. (Fig. 21) Retire dois parafusos das lâminas da tesoura e a unidade da lâmina da tesoura será retirada. (Fig. 22) PRECAUÇÃO:

• Reponha a engrenagem na posição inicial, tal como estava instalada, caso seja retirada por engano. Instalar as lâminas da tesoura Prepare 4 parafusos removidos (Para a tampa de baixo), 2 parafusos (Para a lâmina da tesoura), placa, tampa de baixo e novas lâminas da tesoura. Ajuste a posição da manivela conforme ilustrado na figura. Neste ponto, aplique alguma gordura fornecida com novas lâminas da tesoura para a periferia da manivela. (Fig. 23) Sobreponha o orifício oval na lâmina superior ao da inferior. (Fig. 24) Retire a cobertura da lâmina das lâminas da tesoura antigas e instale-a nas novas para um fácil manuseamento durante a substituição das lâminas. (Fig. 25)65 Coloque as novas lâminas da tesoura na ferramenta para que os orifícios ovais nas lâminas da tesoura se instalem na manivela. Sobreponha os orifícios nas lâminas da tesoura com as roscas interiores na ferramenta e depois fixe-os com dois parafusos. (Fig. 26) Verifique se a manivela roda bem com uma chave de fendas. (Fig. 27) Instale a placa, tampa de baixo na ferramenta. Aperte o parafuso com força. NOTA:

• Não há distinção entre a parte superior e inferior da placa. Retire a cobertura da lâmina e depois ligue a ferramenta para verificar se funciona devidamente. NOTA:

• Quando as lâminas da tesoura não funcionam devidamente, a instalação entre as lâminas e a manivela é fraca. Volte a fazer do início. Substituir as escovas de carvão (Fig. 28) Remova e verifique regularmente as escovas de carvão. Substitua-as quando o desgaste atingir a marca limite. Mantenha-as limpas para poderem deslizar no porta- escovas. Substitua as duas ao mesmo tempo. Utilize unicamente escovas de carvão idênticas. (Fig. 29) Insira a ponta de uma chave de fendas no entalhe da ferramenta e retire a cobertura da tampa do porta- escovas, levantando-a. (Fig. 30) Utilize uma chave de fendas para remover as tampas do porta-escovas. Retire as escovas usadas, coloque umas novas e fixe as tampas do porta-escovas. Volte a instalar a cobertura da tampa do porta-escovas na ferramenta. Armazenamento O orifício do gancho no fundo da cobertura da lâmina é conveniente para pendurar a ferramenta num prego ou parafuso na parede. (Fig. 31) Retire a bateria e coloque a cobertura da lâmina nas lâminas da tesoura para que as lâminas não fiquem expostas. Mantenha a ferramenta fora do alcance das crianças, com cuidado. Guarde a ferramenta num local que não esteja exposto a água e chuva. Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios poderá representar um risco de ferimento para as pessoas. Apenas utilize o acessório para o fim indicado. Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

• Montagem da lâmina da tesoura

• Bateria e carregador Makita genuínos
