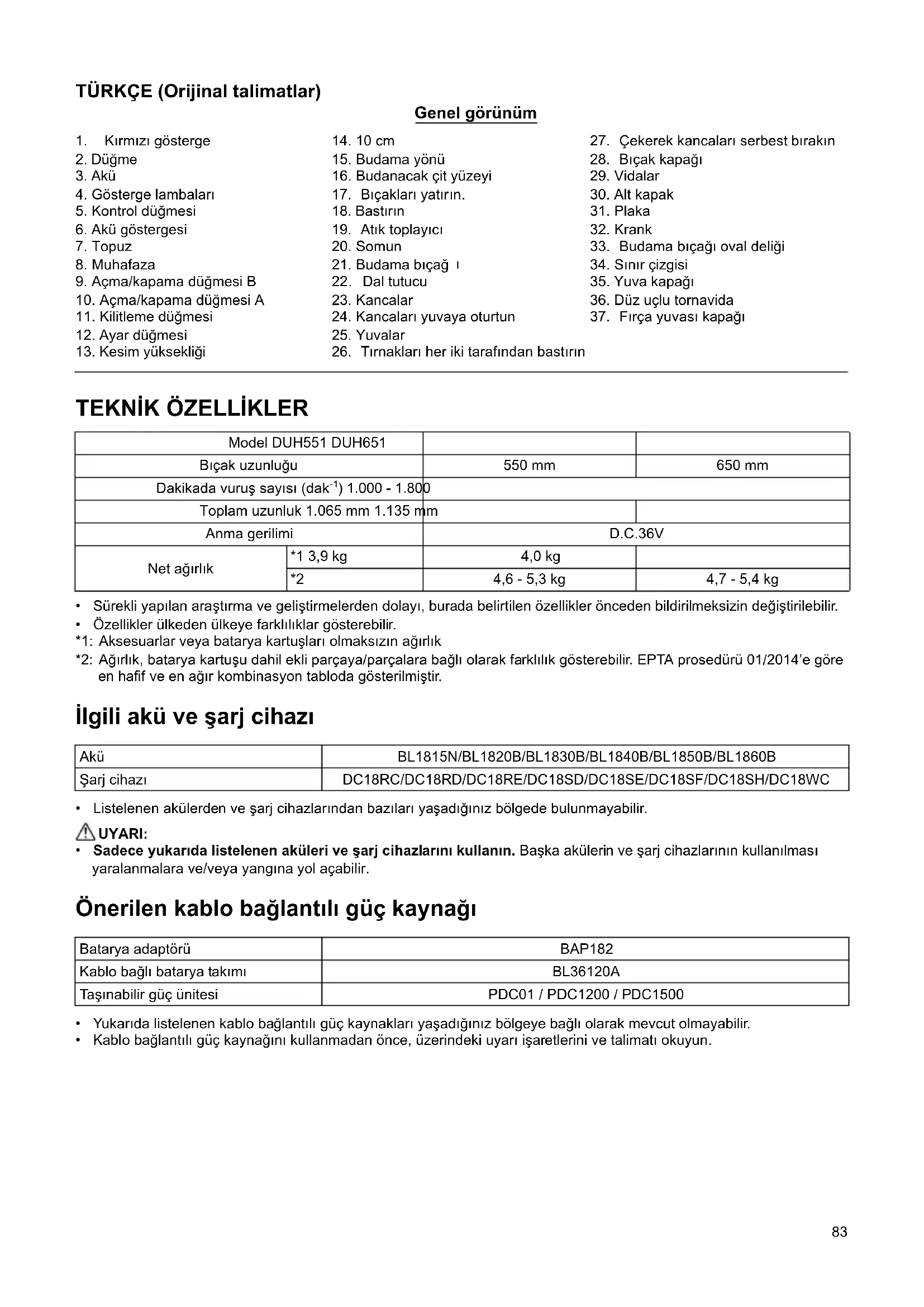

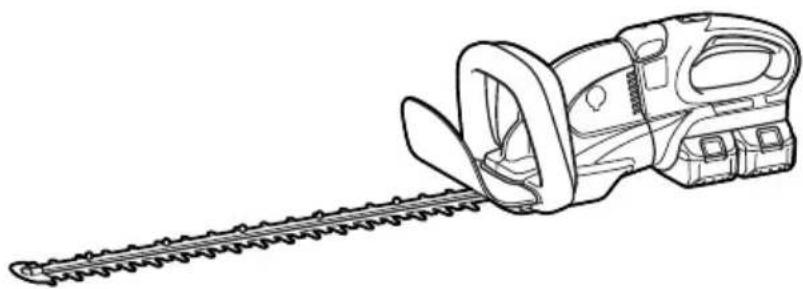

KULLANIM KILAVUZU DUH651 MAKITA

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye farklılıklar gösterebilir. *1: Aksesuarlar veya batarya kartuşları olmaksızın ağırlık *2: Ağırlık, batarya kartuşu dahil ekli parçaya/parçalara bağlı olarak farklılık gösterebilir. EPTA prosedürü 01/2014’e göre en hafif ve en ağır kombinasyon tabloda gösterilmiştir. İlgili akü ve şarj cihazı

• Listelenen akülerden ve şarj cihazlarından bazıları yaşadığınız bölgede bulunmayabilir. UYARI:

• Sadece yukarıda listelenen aküleri ve şarj cihazlarını kullanın. Başka akülerin ve şarj cihazlarının kullanılması yaralanmalara ve/veya yangına yol açabilir. Önerilen kablo bağlantılı güç kaynağı

• Yukarıda listelenen kablo bağlantılı güç kaynakları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir.

• Kablo bağlantılı güç kaynağını kullanmadan önce, üzerindeki uyarı işaretlerini ve talimatı okuyun.

4. Gösterge lambaları

9. Açma/kapama düğmesi B

10. Açma/kapama düğmesi A

11. Kilitleme düğmesi

13. Kesim yüksekliği

16. Budanacak çit yüzeyi

17. Bıçakları yatırın.

24. Kancaları yuvaya oturtun

26. Tırnakları her iki tarafından bastırın

27. Çekerek kancaları serbest bırakın

33. Budama bıçağı oval deliği

36. Düz uçlu tornavida

37. Fırça yuvası kapağı

Model DUH551 DUH651 Bıçak uzunluğu 550 mm 650 mm Dakikada vuruş sayısı (dak

) 1.000 - 1.800 Toplam uzunluk 1.065 mm 1.135 mm Anma gerilimi D.C.36V Net ağırlık *1 3,9 kg 4,0 kg *2 4,6 - 5,3 kg 4,7 - 5,4 kg Akü BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B Şarj cihazı DC18RC/DC18RD/DC18RE/DC18SD/DC18SE/DC18SF/DC18SH/DC18WC Batarya adaptörü BAP182 Kablo bağlı batarya takımı BL36120A Taşınabilir güç ünitesi PDC01 / PDC1200 / PDC150084 Gürültü Tipik A-ağırlıklı gürültü düzeyi (EN62841-4-2 standardına göre belirlenen): ENG907-1

• Beyan edilen gürültü emisyonu değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen gürültü emisyonu değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI:

• Kulak koruyucuları takın.

• Elektrikli aletin gerçek kullanımı sırasındaki gürültü emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

• Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman dilimleri göz önünde bulundurarak). Titreşim

reşim toplam değeri (üç eksenli vektör toplamı) (EN62841-4-2 standardına göre hesaplanan): ENG901-2

• Beyan edilen titreşim toplam değer(ler)i bir standart test yöntemine uygun şekilde ölçülmüştür ve bir aleti bir başkasıyla karşılaştırmak için kullanılabilir.

• Beyan edilen titreşim toplam değer(ler)i bir ön maruz kalma değerlendirmesi olarak da kullanılabilir. UYARI:

• Elektrikli aletin gerçek kullanımı sırasındaki titreşim emisyonu, aletin kullanım biçimlerine, özellikle işlenen iş parçasının türüne bağlı olarak beyan edilen değer(ler)den farklı olabilir.

• Gerçek kullanım koşullarındaki tahmini maruziyeti baz alan, operatörü koruyacak güvenlik önlemlerini mutlaka belirleyin (çalışma döngüsü içerisinde aletin kapalı olduğu ve aktif durumda olmasının yanı sıra boşta çalıştığı zamanlar gibi, bütün zaman

ili mleri göz önünde bulundurarak). Simgeler END013-6 Makine için kullanılan simgeler aşağıda gösterilmiştir. Makineyi kullanmaya başlamadan önce bu simgelerin ne anlama geldiğini öğrenin. ....... Kullanım kılavuzunu okuyun. ................... Neme maruz bırakmayın. .................. Koruyucu gözlük takın. ................... TEHLİKE - Elleri bıçaktan uzak tutun. .................. Koruyucu gözlük ve kulaklık takın. ................... Yağmura maruz bırakmayın. ............. Sadece AB ülkeleri için Elektrik cihazları ve pilleri ev çöpüyle birlikte atmayın! Elektrikli ve Elektronik Cihaz Atıkları, Piller ve Aküler ve Pil ve Akü Atıkları Hakkındaki Avrupa Yönergeleri ve bunların ulusal kanunlara göre uygulanışı uyarınca kullanım ömrünü tamamlayan elektrikli cihazlar ve piller mutlaka ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir. Kullanım amacı ENE014-1 Bu makine çitlerin budanması için tasarlanmıştır. Uygunluk Beyanları Sadece Avrupa ülkeleri için Uygunluk beyanları bu kullanma kılavuzuna Ek A olarak eklenmiştir. Genel elektrikli alet güvenliği uyarıları GEA010-2 UYARI: Bu elektrikli aletle birlikte sunulan tüm güvenlik uyarılarını, talimatları, çizimleri ve teknik özellikleri okuyun. Aşağıda verilen talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir. Model Ses basıncı seviyesi Garanti edilen ses gücü seviyesi Ölçülen ses gücü seviyesi

(dB (A)) Belirsizlik K (dB (A))

veya daha düşük 1,5 3,3 1,5 DUH651 2,5 m/s

veya daha düşük 1,5 3,6 1,5 Ni-MH Li-ion85 Tüm uyarıları ve talimatları ileride başvurmak için saklayın. Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir. Akülü Çit Budama Güvenlik Uyarıları GEB278-1

1. Özellikle yıldırım düşmesi riski olan kötü hava

koşullarında çit budamayı kullanmayın. Bu şekilde yıldırım çarpma riskini azaltabilirsiniz.

2. Tüm elektrik kablolarını kesim alanından uzak

tutun. Elektrik kabloları çitlere veya çalılara saklanabilir ve bıçak tarafından yanlışlıkla kesilebilir.

3. Kulak koruyucu takın. Uygun koruyucu ekipman

işitme kaybı riskini azaltır.

4. Bıçak gizli kablolara temas edebileceği için, çit

budamayı sadece yalıtımlı kavrama yüzeylerinden tutun. Bıçakların “akımlı” bir telle temas etmesi çit budamanın yalıtımsız metal kısıml arını “a kımlı” hale getirebilir ve kullanıcıyı elektrik şokuna maruz bırakabilir.

5. Vücudunuzun tüm kısımlarını bıçaktan uzak tutun.

Bıçaklar hareket halindeyken kesilen malzemeyi çıkarmaya ve kesilecek malzemeyi tutmaya çalışmayın. Anahtar kapatıldıktan sonra bıçaklar hareket etmeye devam eder. Çit budamayı kullanırken bir anlık dikkatsizlik ciddi bir yaralanmayla sonuçlanabilir.

6. Sıkışan maddeleri çıkarırken veya çit budamaya

bakım yaparken tüm güç anahtarlarının kapalı ve batarya kutusunun çıkarılmış veya ayrılmış olduğundan emin olun. Sıkışan madde leri çıkarırken veya çit bu damaya bakım yaparken çit budamanın beklenmedik şekilde çalışmaya başlaması ciddi yaralanmalara neden olabilir.

7. Çit budamayı, bıçak durmuş halde ve hiçbir güç

anahtarını kullanmamaya dikkat ederek koldan tutarak taşıyın. Çit budamanın doğru bir şekilde taşınması, istemsiz başlatma ve bunun sonucunda bıçaklardan kaynaklanan yaralanma riskini azaltır.

8. Çit budamayı naklederken veya saklarken bıçak

kılıfını mutlaka kullanın. Çit budamanın doğru bir şekilde kullanılması, bıçaklardan kaynaklanan yaralanma riskini azaltır. İlave Güvenlik Talimatları Hazırlık

1. Aleti çalıştırmadan önce çitleri ve çalılıkları, tel

örgü veya gizli kablo gibi yabancı maddelere karşı kontrol edin.

2. Alet, çocuklar ve 18 yaşın altındaki gençler

tarafından kullanılmamalıdır. 16 yaşın üzerindeki gençler, bir uzmanın gözetiminde eğitim alıyorsa bu kısıtlamadan muaf tutulabilirler.

3. Aleti ilk kez kullanacak olanlar, nasıl

kullanabileceklerini gösteren deneyimli bir kullanıcıdan yardım almalıdır.

4. Aleti sadece fiziksel durumunuz uygunsa kullanın.

Yorgunsanız dikkatiniz azalır. Özellikle çalışma gününün son saatlerinde dikkatli olun. Tüm işlerinizi sakin ve dikkatli bir şekilde yürütün. Üçüncü taraflar üzerinde meydana gelebilecek tüm zararlardan kullanıcı sorumludur.

5. Aleti alkol, uyuşturucu ya da ilaçlar

tındayken asla kullanmayın.

6. Dayanıklı deriden yapılmış iş eldivenleri aletin

temel ekipmanının parçasıdır ve aletle çalışırken daima giyilmelidir. Daima kaymaz tabanlı sağlam ayakkabılar giyin.

7. İşe başlamadan önce, aletin iyi ve güvenli bir

şekilde çalışır durumda olduğundan emin olun. Siperlerin yerine düzgün bir şekilde takıldığından emin olun. Alet, tam olarak monte edilmediği durumlarda kullanılmamalıdır. Çalıştırma

1. Aleti kullanırken her iki elinizle sıkıca tutun.

2. Alet, operatör tarafından zemin seviyesinde

kullanılacak şekilde tasarlanmıştır. Aleti merdiven veya başka her türlü dengesiz destek üzerinde kullanmayı n.

3. TEHLİKE - Ellerinizi bıçaktan uzak tutun. Bıçağa

temas edilmesi ciddi yaralanmaya neden olur.

4. Aleti yağmurda veya ıslak ya da çok nemli

koşullarda kullanmayın. Elektrikli motor su geçirmez değildir.

5. Çalışmaya başlamadan önce, yere sağlam

bastığınızdan emin olun.

6. Aleti gereksiz yere yüksüz çalıştırmayın.

7. Keski bıçakları, tel örgüye ya da sert bir nesneye

temas ederse aleti hemen kapatın ve batarya kartuşunu çıkarın. Bıçaklara zarar gelip gelmediğini kontrol edin ve zarar gelmişse bıçakları hemen değiştirin.

8. Keski bıçaklarını kontrol etmeden, arızalarla

ilgilenmeden ya da keski bıç aklarına takıla

maddeyi çıkarmadan önce daima aleti kapatın ve batarya kartuşunu çıkarın.

9. Keski bıçaklarının asla kendinize veya başkalarına

10. Çalışma sırasında bıçakların arasına yabancı

maddelerin sıkışmasından dolayı bıçaklar hareket etmeyi keserse aleti kapatın ve batarya kartuşunu çıkarın, ardından yabancı maddeleri pense, vb. kullanarak çıkarın. Yabancı maddelerin elle çıkarılması, yabancı maddeleri çıkarmaya tepki olarak bıçaklar hareket edebileceğinden dolayı ya ralan maya neden olabilir.

11. Tehlikeli ortamlardan kaçının. Aleti nemli ya da

ıslak yerlerde kullanmayın ve yağmura maruz bırakmayın. Makinenin içine su girmesi elektrik çarpması riskini arttıracaktır. Bakım ve saklama

1. Herhangi bir bakım işlemi yapmadan önce aleti

kapatın ve batarya kartuşunu çıkarın.

2. Aleti başka bir konuma taşımadan önce ve çalışma

sırasında, daima batarya kartuşunu çıkarın ve keski bıçaklarına bıçak kılıfı takın. Bıçaklar çalışırken aleti kesinlikle taşımayın ya da nakletmeyin. Bıçakları asla elinizle kavramayın.

nımın a rdından ve aleti uzun bir süre boyunca saklayacağınız zaman, aleti ve özellikle86 keski bıçaklarını temizleyin. Bıçakları hafifçe yağlayın ve bıçak kılıfını takın.

4. Aleti bıçak kılıfı takılı olarak, kuru bir odada

saklayın. Çocukların ulaşamayacağı yerlerde saklayın. Aleti asla dışarıda saklamayın.

5. Bataryayı/bataryaları ateşe atmayın. Batarya

hücresi patlayabilir. Bertaraf etmeye ilişkin olası özel talimatlar için yerel yönetmelikleri kontrol edin.

6. Batarya/bataryaları açmayın ya da batarya(lar)

üzerinde değişiklik yapmayın. Ortaya çıkan elektrolit aşındırıcıdır ve gözlere ya da cilde zarar

rebilir. Yutulduğu takdirde zehirli olabilir.

7. Bataryayı yağmurda veya ıslak yerlerde şarj

etmeyin. BU TALİMATLARI SAKLAYIN. UYARI Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN. YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yaralanmaya neden olabilir. Batarya kartuşu hakkinda önemli güvenlik talimatları ENC007-17

1. Batarya kartuşunu kullanmadan önce, tüm

talimatları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa

kullanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çivil er, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısınmaya, olası yanıklara hatta bataryanın bozulmasına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50°C ya da

daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayı n.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartuşunu yakmayın. Batarya kartuşu ateşe atılırsa pat

8. Batarya kartuşunu çivilemeyin, kesmeyin,

ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Ticari nakliye işlemleri için, örneğin üçüncü taraflar, nakliye acenteleri tarafından yapılan nakliyelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

unu bertaraf ederken aletten çıkarın

e güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürünlere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya aletten

14. Kullanma sırasında ve sonrasında batarya kartuşu

ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuşları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak

olabileceği nden kul landıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine ve

kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arızalanmasına neden olarak yanıklara veya yaralanmaya yol açabilir.

17. Alet yüksek gerilim elektrik güç hatları yakınında

kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatlarının yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıflamaya başladığını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden şarj

etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.87

3. Batarya kartuşunu 10°C - 40°C oda sıcaklığında

şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.

4. Batarya kartuşunu kullanmıyorken aletten veya

şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla)

kullanmadığınız durumlarda batarya kartuşunu şarj edin.

• Makine üzerinde ayar veya başka bir kontrol işlemi gerçekleştirmeden önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. Akünün takılması ve çıkartılması (Şekil 1) DİKKAT:

• Aküyü takmadan ve çıkarmadan önce mutlaka makineyi kapalı konuma getirin.

• Aküyü takarken ve çıkartırken makineyi ve aküyü sıkıca tutun. Aksi takdirde, makine ve akü elinizden kayarak düşebilir ve neticesinde makine ve akü hasarları ve yaralanmalar meydana gelebilir. Aküyü çıkarmak için akünün ön tarafında bulunan düğmeye bastırın ve aküyü çekerek makineden çıkartın. Aküyü takmak için aküdeki dili muhafazadaki yuvayla aynı hizaya getirin ve aküyü iterek yerine oturmasını sağlayın. Akünün tam yerine oturduğunu klik sesinden anlayabilirsiniz. Düğmenin üst tarafında bulunan kırmızı göstergeyi görüyorsanız, akü tam olarak kilitlenmemiştir. DİKKAT:

• Kırmızı gösterge tamamen kayboluncaya kadar aküyü itin. Aksi takdirde, akü makineden kayıp düşebilir ve operatörün veya çevredeki kişilerin yaralanmasına neden olabilir.

• Aküyü zorlayarak takmaya çalışmayın. Akünün makineye rahatça takıla

aması, yanlış takıldığını gösterir. NOT:

• Makine tek bir aküyle çalışmaz. Kalan akü kapasitesinin kontrol edilmesi Sadece göstergeli batarya kartuşları için (Şekil 2) Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar.

• Gösterilen kapasite seviyesi, kullanım koşullarına ve ortam sıcaklığına bağlı olarak gerçek seviyeden bir miktar farklı olabilir.

• İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner. Makine/akü koruma sistemi Bu makinede bir makine/akü koruma sistemi mevcuttur. Bu sistem, makine ve akü ömrünü uzatmak için motora beslenen gücü otomatik olarak keser. Makine veya akü için aşağıda sıralanan durumlardan birinin geçerli olması halinde, çalışmayı otomatik olarak durdurur. Bazı durumlarda, göstergeler sabit yanar. Aşırı yük koruması Makine, anormal yüksek derecede akım çekecek şekilde çalışmaya başladığında, makine hiçbir uyarıda bulunulmaksızın otomatik olarak durdurulur. Böyle bir durumda, makineyi kapalı konuma getirin ve makinenin aşırı yüklenmesine neden olan uygulamayı durdurun. Ardından, yeniden başlatmak üzere makineyi tekrar açık konuma getirin. Makine/akü için aşırı ısınma koruması Makine/akü aşırı ısındığında, makine hiçbir uyarıda bulunulmaksızın otomatik olarak durdurulur. Açma/ kapama düğmesine basılsa dahi, makine çalışmaz. Böyle bir durumda, makineyi tekrar açık konuma getirmeden önce makinenin/akünün soğumasını bekleyin. Aşırı deşarj koruması (Şekil 3) Kalan pil kapasitesi düştüğünde, akü göstergesi ilgili akü tarafında yanıp sönmeye başlar. Makine, kullanılmaya devam edilmesi halinde durur ve akü göstergesi yaklaşık 10 saniye boyunca sabit yanar. Bu durumda aküyü şarj edin. Gösterge lambaları Kalan kapasite Açık Kapalı Yanıp sönüyor %75 ile %100 arası %50 ile %75 arası %25 ile %50 arası %0 ile %25 arası Aküyü şarj edin. Akü bozulmuş olabilir.88 Sapın sabitlenebileceği konumlar DİKKAT:

• Çalışmaya başlamadan önce mutlaka sapın istenen konumda kilitlendiğinden emin olun. (Şekil 4) İşlemlere bağlı olarak, sap açısını sol veya sağ tarafta 45° veya 90° konumuna ayarlayabilirsiniz. Sapı çevirmek için, topuzu çekin ve sapı şekilde gösterildiği şekilde çevirin. Sap 45° konumunda kilitlenir. Sapı 90° konumuna çevirmek için, topuzu tekrar çekin ve sapı çevirmeye devam edin. Açma/kapama işlemi DİKKAT:

• Aküyü makineye takmadan önce, açma/kapama düğmesinin kusursuz çalışıp çalışmadığını ve açma/ kapama düğmesi bırakıldığında “OFF” (kapalı) konumuna dönüp dönmediğini mutlaka kontrol edin. (Şekil 5) Güvenliğiniz için makinede bir ikili açma/kapama sistemi bulunmaktadır. Makineyi açık konuma getirmek için, kilitleme düğmesine basın ve açma/kapama düğmesi A ve B’ye bası n. Makineyi kapatmak için ise açma/kapama düğmelerinden birini serbest bırakın. Makine yalnızca her iki açma/kapama düğmesine aynı anda basıldığında çalışır. Devir değiştirme (Şekil 6) Dakikada darbe sayısı, ayar düğmesi çevrilerek ayarlanabilir. Bu işlem makine çalışırken de yapılabilir. Düğmede 1 (en düşük hız) ila 6 (tam hız) arasında rakamlar mevcuttur. Ayar düğmesi üzerindeki rakamlar ile dakikada darbe sayısı arasındaki ilişki için aşağıdaki tabloya bakın.

• Devir ayar düğmesi, 6 konumuna kadar yükseltilebilir ve geri 1 konumuna düşürülebilir. Düğmeyi 6 konumunun üzerine ve 1 konumunun altına zorlamayın, aksi takdirde devir ayar işlevi doğru çalışmayabilir.

• Dakikada darbe sayısı, akünün ve budama bıçaklarının durumuna göre değişir. ÇALIŞTIRMA DİKKAT:

• Budama sırasında makinenin, çit demirine veya benzeri sert bir objeye temas etmemesine dikkat edin. Aksi takdirde, bıçak kırılarak ciddi yaralanmalara yol açabilir.

• Özellikle de merdiven üzerindeyken çit budamayla ileri uzanmaya çalışmak çok tehlikelidir. Kesinlikle sallanan veya sabit olmayan platformlar üzerinde çalışmayın. İKAZ: Bu makineyle çapı 10 mm’den büyük dal parçalarını kesmeye çalışmayın. Bu makineyi kullanmadan önce kesim yüksekliğinin 10 cm altına kadar olan dalları dal budamayla kesin. (Şekil 7) DİKKAT:

• Ölü ağaç parçaları veya benzeri sert objeleri kesmeye çalışmayın. Aksi takdirde, makine hasar görebilir. (Şekil 8) Çit budamayı her iki elinizle kavradıktan sonra açma/ kapama düğmesi A veya B’ye basın ve makineyi vücudunuzun önünde tutun. (Şekil 9) Temel bir çalışma ilkesi olarak, bıçakları budama yönüne eğimli tutun ve makineyi, 3 ila 4 saniyede bir metre budayacak bir hı zda sakin ve yavaş bi

şekilde hareket ettirin. (Şekil 10) İstenen çit yüksekliğine bir ip bağlanması ve budama işleminin bu ip referans alınarak gerçekleştirilmesi çitin üst kısmının eşit uzunlukta kesilmesine yardımcı olur. (Şekil 11) Çitler düz budanırken makineye bir artık toplayıcının (opsiyonel aksesuar) takılması, kesilen yaprakların etrafa dağılmasını önleyebilir. (Şekil 12) Çalışmaya başlamadan önce sapın konumunu rahat çalışabilecek şekilde ayarlayın. Bunun için, “Sapın sabitlenebileceği konumlar” başlıklı bölüme bakın. Çitin yan kısmının eşit uzunlukta kesilmesi için, aş ağıdan yukarıya doğru çalışılması yararlı olabilir. (Şekil 13) Çalı veya orman güllerini alttan yukarı doğru budayarak hoş bir görünüm elde edebilirsiniz. Atık toplayıcının (opsiyonel aksesuar) takılması ve sökülmesi DİKKAT:

• Atık toplayıcıyı takıp çıkarmadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun. NOT:

• Atık toplayıcıyı değiştirirken daima eldiven takın, böylece elleriniz ve yüzünüz bıçakla doğrudan temas etmeyecektir. Aksi takdirde, yaralanmalar meydana gelebilir.

• Atık toplayıcıyı takmadan önce, bıçak kapağının çıkartıldığından emin olun.

• Atık toplayıcı, kesilen yaprakları toplar ve böylece yaprakların etrafa saçılmasını azaltır. Makinenin her iki tarafına da takılabilir. (Şeki l 14) Atık t oplayıcıyı, boşluk kısımları budama bıçakları üzerindeki somunlara karşılık gelecek şekilde budama bıçaklarına bastırın. Bu sırada atık toplayıcının budama bıçakları üzerindeki dal tutucuyla temas etmediğinden emin olun. (Şekil 15) Atık toplayıcı, kancaları budama bıçağı tertibatı üzerindeki yuvalara oturacak şekilde takılmalıdır. (Şekil 16) Atık toplayıcıyı çıkarmak için, her iki tarafındaki tırn ağına

stırarak kancaların serbest kalmasını sağlayın. (Şekil 17) Ayar düğmesi üzerindeki rakam Dakikada vuruş sayısı (dak

• Bıçak kapağı ile atık toplayıcı aynı anda takılamaz. Makineyi taşımadan veya depoya kaldırmadan önce, atık toplayıcıyı çıkartın ve ardından, bıçağın açıkta kalmaması için bıçak kapağını takın. NOT:

• Kullanmaya başlamadan önce, atık toplayıcının sağlam şekilde takıldığını kontrol edin.

• Kancalar bıçak tertibatı yuvalarına takılıyken kesinlikle aşırı kuvvet kullanarak atık t oplayıc ıyı çıkarmaya çalışmayın. Aşırı kuvvet uygulanması, hasar verebilir. BAKIM DİKKAT:

• Makinede herhangi bir kontrol veya bakım işlemine başlamadan önce makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

• Kesinlikle gazolin, benzin, tiner, alkol veya benzeri bir madde kullanmayın. Aksi takdirde renk bozulması, deformasyon veya çatlaklar meydana gelebilir. Makinenin temizlenmesi Makine üzerindeki tozları kuru veya sabunlu bezle temizleyin. Bıçak bakımı Kullanmaya başlamadan önce ve her saat başı bıçağı makine yağı veya muadili bir yağla tamamen yağlayın. NOT:

• Bıçağı yağlamadan önce, atık toplayıcıyı çıkartın. Çalışma sonunda, bıçağın her iki tarafındaki tozları bir tel fırça yardımıyla temizleyin, bıçağı bir bezle silin ve ardından makine yağı veya sprey tipi yağlama yağı gibi düşük viskoziteli bir yağla iyice yağlayın. DİKKAT:

• Bıçakları suda yıkamayın. Aksi takdirde, makine paslanabilir veya hasar görebilir. İKAZ: Budama bıçak ları dışın da krank gibi diğer parçaların aşınması halinde parça değişimi veya onarımlar için Makita Yetkili Servis Merkezlerine başvurun. Budama bıçağının sökülmesi ve takılması DİKKAT:

• Budama bıçaklarını takıp çıkarmadan önce mutlaka makinenin kapalı ve aküsünün çıkartılmış olduğundan emin olun.

• Budama bıçağını değiştirirken, bıçak kapağını açmadan önce mutlaka koruyucu eldiven takın, böylece elleriniz ve yüzünüzün doğrudan bıçağa temas etmesini önlemiş olursunuz. Aksi takdirde, yaralanmalar meydana gelebilir. NOT:

• Dişli ve kranktaki gresi silmeyin. Aksi takdirde, makine hasar görebilir.

• Budama bıçaklarının farklı şekilde çıkartılması ve takılmasıyla ilgili bilgi için, budama bıçağı aksesuarının paketinin arkasına bakın. Budama bıçaklarının çıkartılması Makineyi ters çevirin ve dört vidayı gevşetin. (Şekil 18) NOT:

• Budama bıçağı hareket alanına gres uygulandığından, ellerinizin kirlenmemesine dikkat edin. Alt kapağı çıkartın. (Şekil 19) Plakayı çıkartın. (Şekil 20) Krankı düz uçlu bir tornavida kullanarak şekilde gösterildiği gibi ayarlayın. (Şekil 21) Budama bıçaklarını tutan iki vidayı sökün; ardından budama bıçağı ünitesi çıkacaktır. (Şekil 22) DİKKAT:

• Dişliyi, daha önce takıldığı gibi yanlışlıkla çıkmayacak şekilde başlan gıçt aki konumuna geri getirin. Budama bıçaklarının takılması Çıkartılan 4 adet vidayı (Alt kapak için), 2 vidayı (Budama bıçağı için), plakayı, alt kapağı ve yeni budama bıçaklarını hazırlayın. Krank konumunu şekilde gösterildiği gibi ayarlayın. Bu sırada krank çevresine yeni budama bıçaklarıyla birlikte verilen gresten bir miktar uygulayın. (Şekil 23) Üst bıçaktaki oval deliği alt bıçaktaki delikle aynı hizaya getirin. (Şekil 24) Eski budama bıçaklarındaki bıçak kapağını çıkartın ve bıçakların değiştirilmesi sırasında rahat hareket etmek için yeni budama bıçaklarına takın. (Şek il 25)

eni budama bıçaklarını, üzerindeki oval delikler kranka tam olarak oturacak şekilde makineye yerleştirin. Budama bıçakları üzerindeki delikleri makine üzerindeki vida delikleriyle aynı hizaya getirin ve ardından kesici bıçakları iki vidayla sabitleyin. (Şekil 26) Düz uçlu bir tornavidayla krankın sorunsuz çalışıp çalışmadığını kontrol edin. (Şekil 27) Plakayı ve alt kapağı makineye takın. Vidayı sağlam şekilde sıkın. NOT:

• Plakanın üstü ile altı arasında bir fark yoktur. Bıçak kapağını çıkartın ve ardından doğru hareket ettiğinden emin olmak için makineyi çalıştırın. NOT

Budama bıçakları doğru şekilde çalışmıyorsa, bıçaklar ile krank birbirine tam olarak oturmamış olabilir. Bu durumda işlemleri baştan tekrarlayın. Karbon fırçaların değiştirilmesi (Şekil 28) Karbon fırçaları düzenli olarak çıkartın ve kontrol edin. Sınır çizgisine kadar aşınan karbon fırçaları değiştirin. Karbon fırçaları yuvanın içinde kayabilecek şekilde temiz tutun. Her iki karbon fırça aynı anda değiştirilmelidir. Aşınan karbon fırçaları mutlaka aynı tipte fırçalar ile değiştirin. (Şekil 29) Düz uçlu bir tornavidayı makine üzerindeki girintiye yerleştirerek yuva kapağını kaldırın. (Şekil 30) Fırça yuvası kapaklarını açmak için düz uçlu bir tornavida kullanın. Aşınmış karbon fırçaları çıkartın ve yenilerini taktıktan sonra fırça yuvası kapaklarını geri vidalayın. Yuva kapağını tekrar yerine takın.90 Saklama Bıçak kapağının altındaki kanca deliği makinenin duvardaki bir çiviye veya vidaya asılması için uygundur. (Şekil 31) Aküyü çıkartın ve budama bıçaklarının açıkta kalmaması için kapaklarını kapatın. Makineyi çocukların ulaşmayacağı bir yere dikkatlice kaldırın. Makineyi suya veya yağmura maruz kalmayacağı bir yerde saklayın. Ürünün EMNİYETLİ ve GÜVENİLİR durumda kalmasını sağlamak için tüm onarımlar, bakım ve ayarlar Makita yetkili servisleri veya fabrika servis merkezleri tarafından Makita yedek parçaları kullanılarak yapılmalıdır.

• Bu kullanım kılavuzunda tanıtılan Makita marka makineyle aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Bunların dışında başka aksesuarların veya parçaların kullanılması yaralanmalara yol açabilir. Aksesuarlar ve parçalar doğru şekilde ve öngörüldükleri işlevler için kullanılmalıdır. Aksesuarlara ilişkin daha ayrıntılı bilgi almak için size en yakın yetkili Makita servisine başvurabilirsiniz.

• Budama bıçağı tertibatı

• Orijinal Makita akü ve şarj cihazı

• Listedeki bazı parçalar makineyle birlikte standart aksesuar olarak verilebilir. Ürünle verilen aksesuarlar ülkeden ülkeye farklıl ıkla r gösterebilir.91885336D993 Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan ALA
