V3P5V900 - Computador de mesa ASUS - Manual de utilização gratuito

Tipo de produto	Computador de mesa (sistema barebone)
Marca	ASUS
Modelo	V3P5V900
Dimensões (aprox.)	180 mm (L) x 450 mm (A) x 420 mm (P)
Peso (aprox.)	10 kg
Fonte de alimentação	Fonte de alimentação com seletor de tensão 115V/230V, potência típica 300W
Processadores suportados	Intel Pentium 4 LGA775 ou AMD (socket AM2 dependendo da versão)
Memória	Módulos DDR DIMM, até 4 GB (estimativa)
Armazenamento	1 baia de 5,25" para unidade óptica, 1 baia de 3,5" para unidade de disquete, 1 baia de 3,5" para disco rígido (IDE ou SATA)
Portas frontais	2 portas USB 2.0, conectores de fone de ouvido e microfone
Portas traseiras	PS/2 para teclado e mouse, VGA, paralela, 4 portas USB 2.0, LAN RJ-45, portas de áudio 6/8 canais, opção S/PDIF, IEEE 1394a
Funções principais	Instalação fácil dos componentes, sistema de refrigeração com cooler da CPU, baias de expansão
Manutenção e limpeza	Limpar com um pano seco e macio. Evitar umidade e produtos abrasivos.
Segurança	Desconectar a alimentação antes de qualquer manuseio interno. Respeitar as tensões da rede elétrica.
Peças avulsas e reparabilidade	Componentes padrão (CPU, memória, discos, placas de expansão) substituíveis pelo usuário.
Informações gerais	Manual disponível em vários idiomas. Assistência online através do site ASUS.

Perguntas frequentes - V3P5V900 ASUS

Como instalar um processador Intel Pentium 4 neste sistema?

Localize o soquete LGA775 na placa-mãe. Levante a alavanca, remova a proteção PnP, coloque a CPU com o triângulo dourado alinhado e feche a alavanca. Em seguida, fixe o dissipador de calor com ventilador.

Posso instalar um processador AMD?

Sim, se o seu sistema estiver equipado com um soquete AMD. Siga o procedimento específico: levante a alavanca a 90-100°, coloque a CPU com o triângulo alinhado e abaixe a alavanca.

Como instalar a memória RAM?

Localize os soquetes DIMM. Abra os clipes, alinhe o entalhe do módulo DDR com o pino do soquete e empurre o módulo até que os clipes se fechem. Desconecte a alimentação antes de qualquer intervenção.

Quais tipos de discos rígidos são compatíveis?

O sistema aceita discos rígidos IDE e SATA no formato 3,5 polegadas. Conecte o cabo de dados e alimentação apropriado de acordo com o tipo do seu disco.

Como ajustar a tensão da fonte de alimentação?

Use o seletor de tensão localizado próximo ao conector de alimentação. Coloque em 115V para tensão de rede de 100-127V, ou em 230V para 200-240V.

Posso adicionar uma placa de vídeo?

Sim, remova a tampa metálica na parte traseira, insira a placa em um slot de expansão livre e fixe-a com a trava.

Como remover o painel lateral?

Remova os parafusos do painel traseiro, deslize o painel para trás até que se solte e coloque-o de lado.

O que fazer se nenhum ventilador girar?

Verifique se o cabo do cooler da CPU está bem conectado ao conector CPU_FAN na placa-mãe. Sem essa conexão, o monitoramento de hardware pode sinalizar um erro.

Como limpar o computador?

Use um pano macio e seco para limpar o exterior. Nunca use produtos líquidos ou abrasivos. Desconecte o aparelho antes da limpeza.

Onde encontrar peças de reposição?

Os componentes como CPU, memória, discos e placas de expansão são peças padrão. Contate a ASUS ou revendedores autorizados para qualquer peça específica.

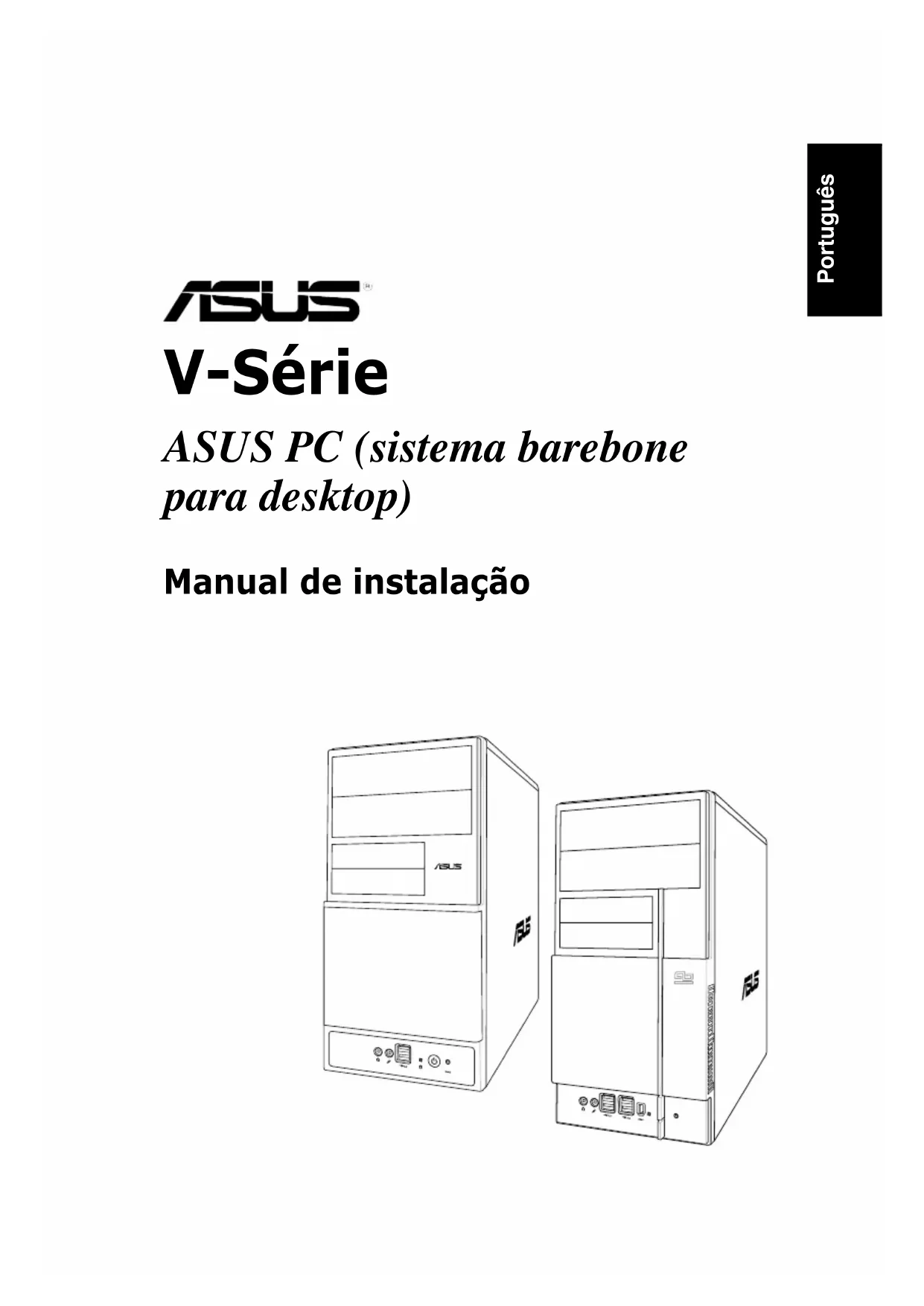

MANUAL DE UTILIZADOR V3P5V900 ASUS

Manual de instalação

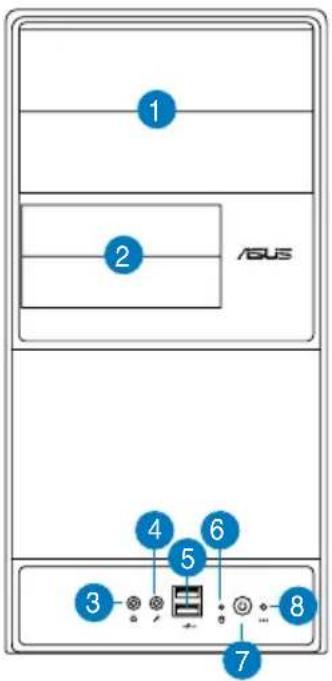

1. Tampa do compartimento da unidade de 5,25"
2. Tampa do compartimento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposição)

NOTA: *Alguns modelos podem incluir duas portas USB 2.0 adicionais e/ou uma porta IEEE 1394a.

1 2 ASUS 4 5 6 3 7 8

1 2 4 5 6 7 3 8 AGUS

Características do painel traseiro

NOTA: As portas do painel traseiro e suas localizações podem variar dependendo do modelo do seu sistema. Para descrições mais detalhadas, consulte o guia do utilizador do sistema.

1. Porta para teclado PS/2 ( )
2. Porta para rato PS/2 ( )
3. Porta VGA ( )
4. Porta paralela (

5. Portas USB 2.0 ( ) (alguns modelos podem incluir quarto portas USB 2.0 traseiras)

6. Porta LAN (RJ-45) (☐)

7. Uma das seguintes portas:

8. Porta E-SATA (

9. Porta série (COM1) (
10. Porta DVI (

- Porta óptica para saída S/PDIF (

- Porta coaxial para saída S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das seguintes configurações de portas de áudio:

- 6-canais

• 8-canais

Consulte a tabela de configuração no guia do utilizador para obter mais informações.

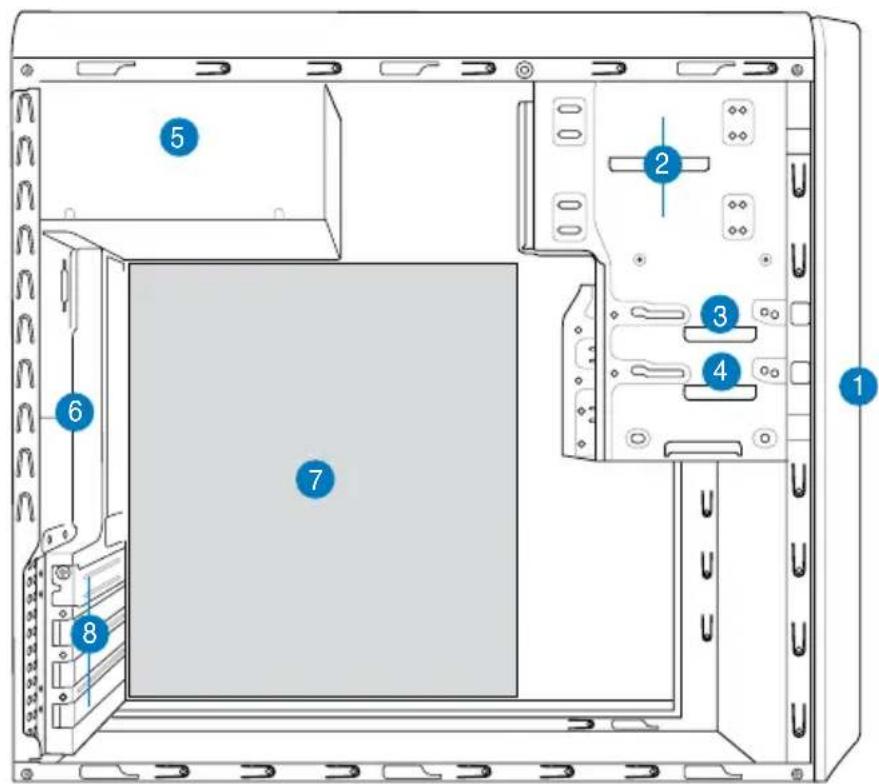

Componentes internos

1. Tampa do painel frontal
2. Compartimento vazio para unidade óptica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentação

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metálicos da ranhura de expansão

Selecção da voltagem

A fonte de alimentação do sistema possui um selector de voltagem de 115 V/230 V situado ao lado do conector de alimentação. Utilize este comutador para seleccionar a voltagem apropriada, de acordo com a potência fornecida na sua área.

Se a voltagem disponível na sua área for de 100-127 V, defina o comutador para 115 V.

115

Se a voltagem disponível na sua área for de 200-240 V, defina o comutador para 230 V.

NOTA: Consulte o guia do utilizador do sistema para obter mais informações sobre a localização exacta do selector de voltagem.

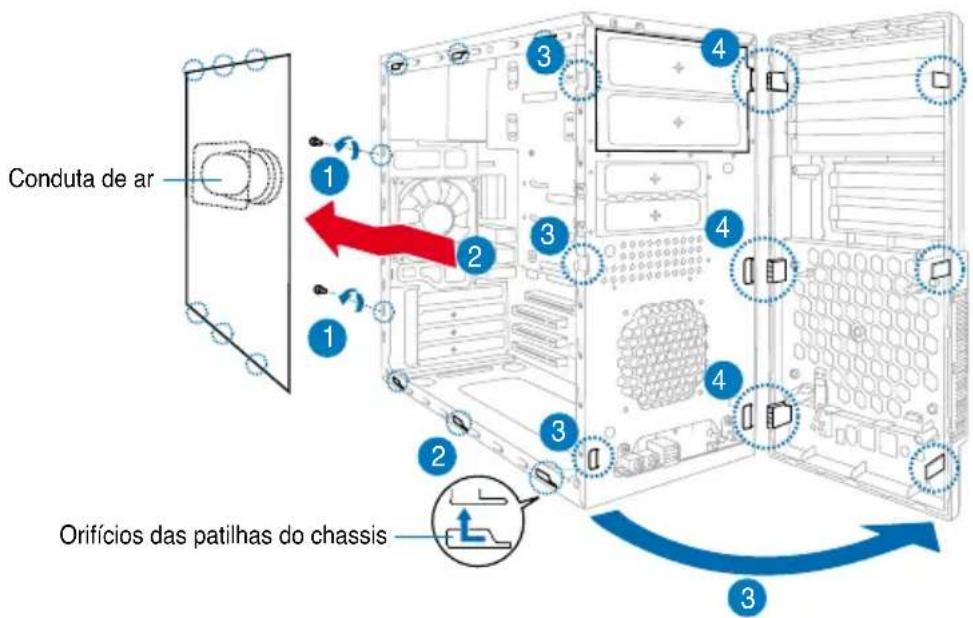

Remoção da tampa lateral e do painel frontal

1. Remova os parafusos existentes no painel traseiro.
2. Puxe a tampa lateral em direcção ao painel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do painel frontal, de seguida levante-as até estas se soltarem do chassis.
4. Rode o painel frontal para a direita até as patilhas do tipo dobradiça existentes no lado direito focarem expostas.
5. Remova o painel frontal e coloque-o de lado.

Conduta de ar Orifícios das patilhas do chassis

Instalação da CPU

Instalação de uma CPU Intel® Pentium® 4 no socket LGA775

1. Procure o socket da CPU na placa principal.

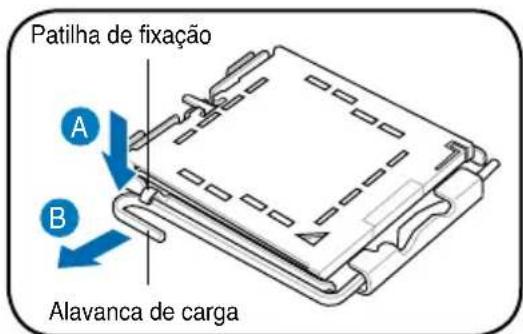

2. Exerça pressão sobre a alavanca de carga com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇÃO. Para evitar danificar os pinos do socket, não remova a tampa PnP a não ser que esteja a instalar uma CPU.

Patilha de fixação A B Alavanca de carga

1. Levante a alavanca de carga na direcção indicada pela seta num ângulo de 135°.
2. De seguida levante a placa de carga com o polegar e o indicador num ângulo de 100° (4A), depois empurre a tampa PnP através da janela da placa de carga para a remover (4B).

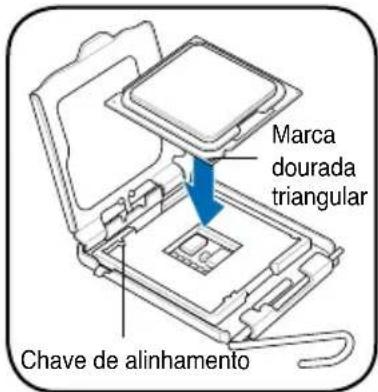

3. Posicione a CPU por cima do socket, certificando-se de que o triângulo dourado se encontra no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Feche a placa de carga (A), de seguida exerça pressão sobre a alavanca de carga (B) até esta encaixar com um estalido na patilha de fixação.

Tampa PnP Placa de carga 4B 4A 3

Marca dourada triangular Chave de alinhamento

A B

Instalação de uma CPU AMD

1. Procure o socket da CPU e levante-o num ângulo de 90-100 graus.

2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pequeno triângulo.

3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇÃO: Uma incorrecta instalação da CPU no socket pode dobrar os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

Instalação de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos estão alinhados com os orifícios existentes na placa principal.

2. Exerça pressão em simultâneo sobre dois fechos de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.

3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, ligue o cabo da ventoinha da CPU ao conector existente na placa principal.

A B A B 1 1

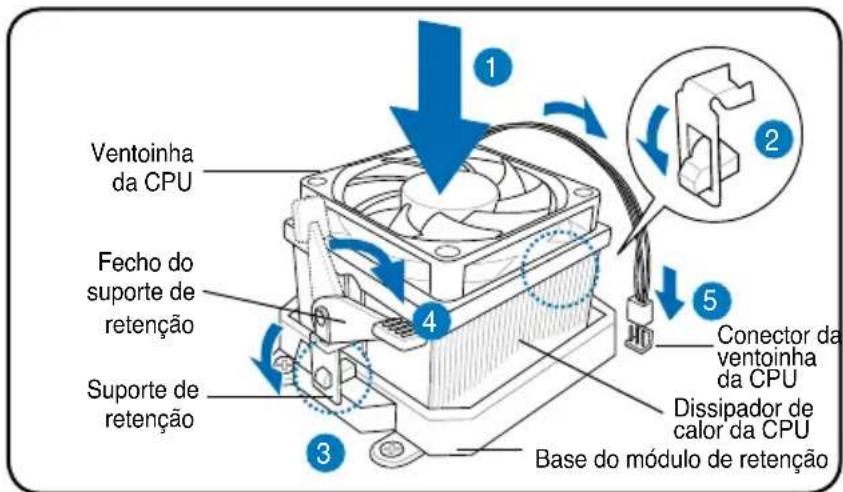

Instalação de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam correctamente na base do módulo do mecanismo de retenção pois caso contrário não conseguirá encaixar correctamente o suporte de retenção.

1. Alinhe uma das extremidades do suporte de retenção com a base do módulo de retenção.
2. Alinhe a outra extremidade do suporte de retenção (junto do fecho do suporte de retenção) com a base do módulo de retenção até ouvir um estalido.

NOTA. A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções desta secção não corresponderem à documentação que acompanha a CPU, siga esta última.

1. Exerça pressão sobre o fecho do suporte de retenção existente no mecanismo de retenção para fixar a ventoinha e o dissipador de calor ao módulo de retenção.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placa principal.

ATENÇÃO. Não se esqueça de ligar o conector da ventoinha da CPU! Pode haver ocorrência de erros ao nível do hardware se não ligar este conector.

Ventoinha da CPU Fecho do suporte de retenção Suporte de retenção 1 2 3 4 5 Conector da ventoinha da CPU Dissipador de calor da CPU Base do módulo de retenção

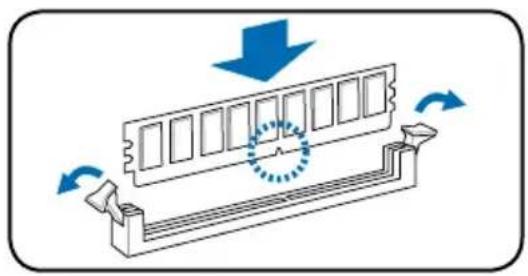

Instalação do DIMM

1. Procure os sockets DIMM na placa principal.
2. Desbloqueie um socket DIMM premindo as patilhas do módulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.
4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

• Desligue a fonte de alimentação antes de adicionar ou remover módulos DIMM. Se não o fizer poderá danificar seriamente a placa principal e/ou os componentes.
• O módulo DIMM DDR tem um entalhe para que seja colocado apenas na posição correcta. NÃO force a introdução do módulo DIMM no socket para evitar danificar o mesmo.

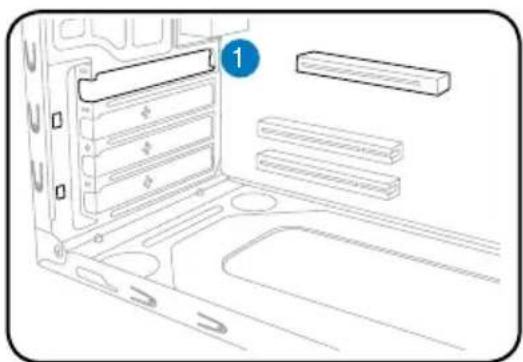

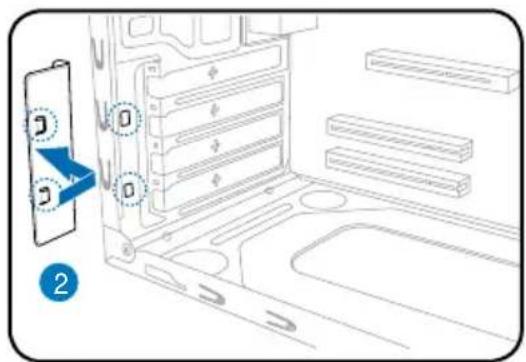

Instalação da placa de expansão

1. Remova o fecho do suporte metálico.

1. Introduza o conector da placa na ranhura e exerça pressão sobre a placa até esta ficar devidamente introduzida na ranhura.

2. Volte a colocar o fecho do suporte metálico.

3. Remova a tampa metálica situada em frente da ranhura que pretende utilizar.

Instalação de unidades de armazenamento

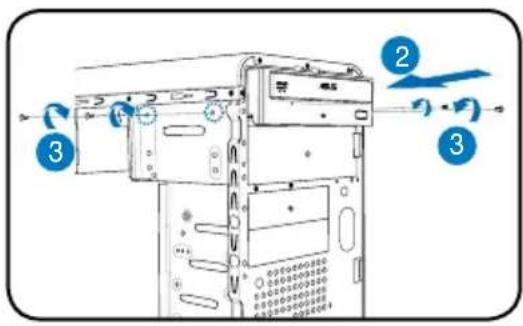

Unidade óptica

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 5,25".
2. Introduza a unidade óptica no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade óptica com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de IDE (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

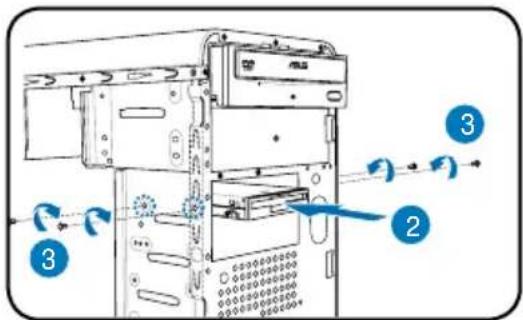

Unidade de disquetes

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disquetes no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disquetes com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de áudio (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disco rígido no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disco rígido com dois parafusos de ambos os lados do compartimento.

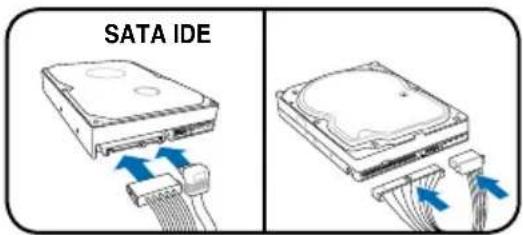

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA aos conectores situados na parte de trás da unidade.

Para unidades de disco rígido IDE: Ligue os cabos IDE e de alimentação aos conectores situados na parte de trás da unidade.

SATA IDE

Remoção das tampas dos compartimentos e reinstalação do painel frontal e da tampa lateral

Se instalou uma unidade óptica e/ou uma unidade de disquetes, remova a(s) tampa(s) do(s) compartimento(s) no painel frontal antes de reinstalar as unidades no chassis. Para tal:

1. Procure os fechos das tampas dos compartimentos.
2. Exerça pressão sobre os fechos para fora para retirar a respectiva tampa.
3. Empurre a tampa do compartimento para dentro e depois coloque-a de lado.
4. Siga estas instruções para remover a tampa do compartimento da unidade de 3,5".

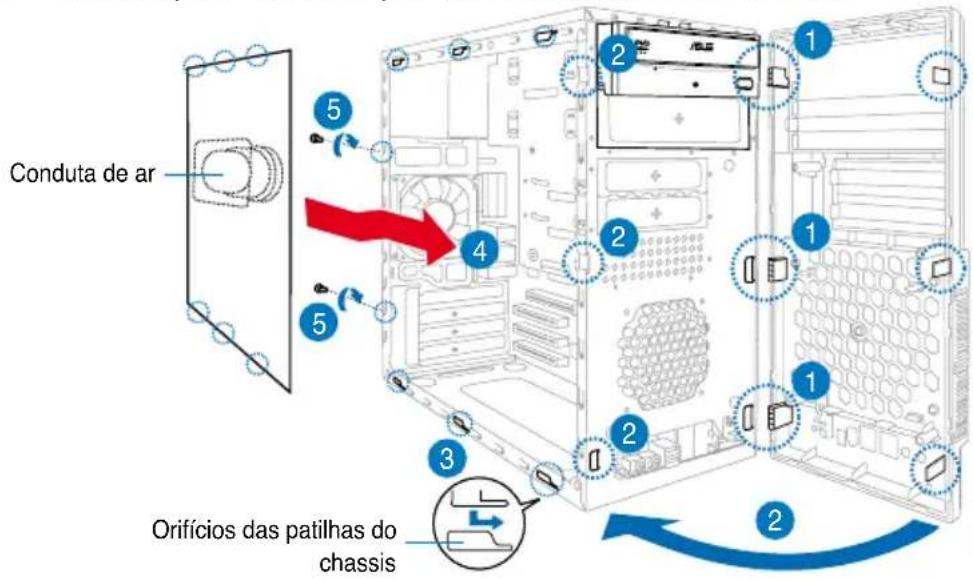

Para reinstalar o painel frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do painel frontal nos orifícios existentes no lado direito do chassis.
2. Rode o painel frontal para a esquerda e de seguida introduza as patilhas no chassis até o painel frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orifícios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do painel frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com os dois parafusos removidos anteriormente.

Conduta de ar Orifícios das patilhas do chassis
