Tipo de produto	Computador de mesa (barebone)
Marca	Asus
Modelo	V2M3A3200
Fonte de alimentação	Fonte de alimentação com seletor de tensão 115 V/230 V
Processadores suportados	Intel Pentium 4 (LGA775) ou AMD (soquete apropriado)
Tipo de memória	DDR DIMM
Baias de armazenamento	1 baia de 5,25 polegadas (unidade óptica), 2 baias de 3,5 polegadas (unidade de disquete e disco rígido)
Conectores frontais	Portas USB 2.0, portas de áudio (fone de ouvido, microfone), botões de alimentação e reset
Conectores traseiros	Portas PS/2 teclado/mouse, VGA, paralela, USB 2.0, LAN RJ-45, opções E-SATA, serial, DVI, S/PDIF, IEEE 1394a, áudio 6/8 canais
Dimensões (aprox.)	Altura: 40 cm, Largura: 18 cm, Profundidade: 45 cm
Peso (aprox.)	8 kg
Funções principais	Instalação de CPU, memória, placas de expansão, discos de armazenamento; configuração da voltagem
Manutenção e limpeza	Desconectar a alimentação antes de qualquer intervenção; usar um pano seco para limpeza externa
Segurança	Não forçar os componentes; evitar contato com os pinos do processador; respeitar as tensões
Peças de reposição e reparabilidade	Placa-mãe ASUS, fonte de alimentação, ventiladores, tampas, parafusos; peças padrão compatíveis
Informações gerais	Computador de mesa da série V; manual de instalação fornecido

Perguntas frequentes - V2M3A3200 ASUS

Como instalar o processador neste barebone ASUS?

Localize o soquete na placa-mãe. Para um Intel LGA775, levante a alavanca, abra a placa, coloque a CPU com o triângulo dourado no canto inferior esquerdo, feche e abaixe a alavanca. Para um AMD, levante a alavanca 90-100°, coloque a CPU com o triângulo alinhado, depois abaixe a alavanca.

Como instalar o dissipador e o ventilador da CPU?

Coloque o dissipador sobre a CPU. Para Intel, alinhe os quatro sistemas de aperto com os furos e pressione em diagonal. Para AMD, fixe os clipes de fixação até ouvir um clique. Em seguida, conecte o cabo do ventilador ao conector CPU_FAN da placa-mãe.

Como instalar a memória RAM (DIMM)?

Desconecte a alimentação. Abra os clipes dos soquetes DIMM. Alinhe o entalhe do módulo com o pino do soquete e pressione até que os clipes se fechem. Não force.

Como instalar um disco rígido ou unidade óptica?

Remova a tampa metálica da baia correspondente. Insira o disco/unidade, alinhe os parafusos, fixe com dois parafusos de cada lado. Conecte os cabos de dados (IDE, SATA ou disquete) e de alimentação.

Como ajustar a tensão da fonte de alimentação (115V/230V)?

A fonte de alimentação possui um seletor próximo ao conector de alimentação. Se sua região usa 100-127 V, coloque em 115 V. Para 200-240 V, coloque em 230 V.

Como remover o painel lateral e a frente?

Remova os parafusos na parte traseira. Deslize o painel lateral para trás para soltá-lo. Para a frente, levante os ganchos, gire para a direita e remova.

Quais tipos de placas de expansão são compatíveis?

Placas de expansão padrão (PCI, PCIe) podem ser instaladas nos slots disponíveis. Remova a proteção metálica do slot, insira a placa e fixe-a com o travamento.

Como substituir a bateria CMOS?

A bateria CMOS está na placa-mãe. Desconecte a alimentação, localize a bateria (tipo CR2032), remova-a pressionando o clipe e insira uma nova respeitando a polaridade.

O que fazer se o computador não ligar após a instalação?

Verifique se todos os cabos estão corretamente conectados (alimentação, placa-mãe, componentes). Certifique-se de que o seletor de tensão está correto e que a CPU e a RAM estão bem instaladas. Consulte o manual para os LEDs indicadores.

Onde encontrar peças de reposição para este modelo?

Peças como placa-mãe, fonte de alimentação, tampas estão disponíveis com revendedores Asus ou peças compatíveis. Verifique as referências no manual.

MANUAL DE UTILIZADOR V2M3A3200 ASUS

Manual de instalação

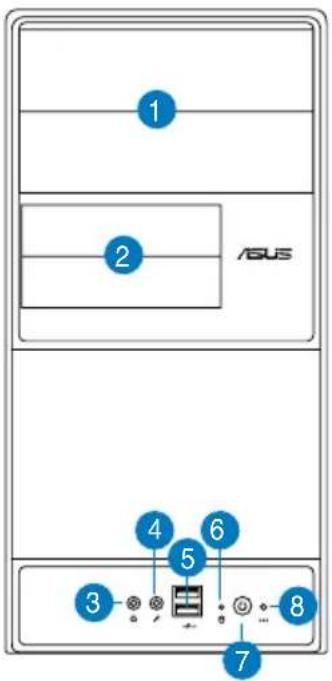

1. Tampa do compartimento da unidade de 5,25"
2. Tampa do compartimento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposição)

NOTA: *Alguns modelos podem incluir duas portas USB 2.0 adicionais e/ou uma porta IEEE 1394a.

1 2 ASUS 3 4 5 6 7 8

1 2 4 5 6 7 3 8 ADUS

Características do painel traseiro

NOTA: As portas do painel traseiro e suas localizações podem variar dependendo do modelo do seu sistema. Para descrições mais detalhadas, consulte o guia do utilizador do sistema.

1. Porta para teclado PS/2 ( )
2. Porta para rato PS/2 ( )
3. Porta VGA ( )
4. Porta paralela (

5. Portas USB 2.0 ( ) (alguns modelos podem incluir quarto portas USB 2.0 traseiras)

6. Porta LAN (RJ-45) (☐)

7. Uma das seguintes portas:

8. Porta E-SATA (

9. Porta série (COM1) (
10. Porta DVI (

- Porta óptica para saída S/PDIF (

- Porta coaxial para saída S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das seguintes configurações de portas de áudio:

- 6-canais

• 8-canais

Consulte a tabela de configuração no guia do utilizador para obter mais informações.

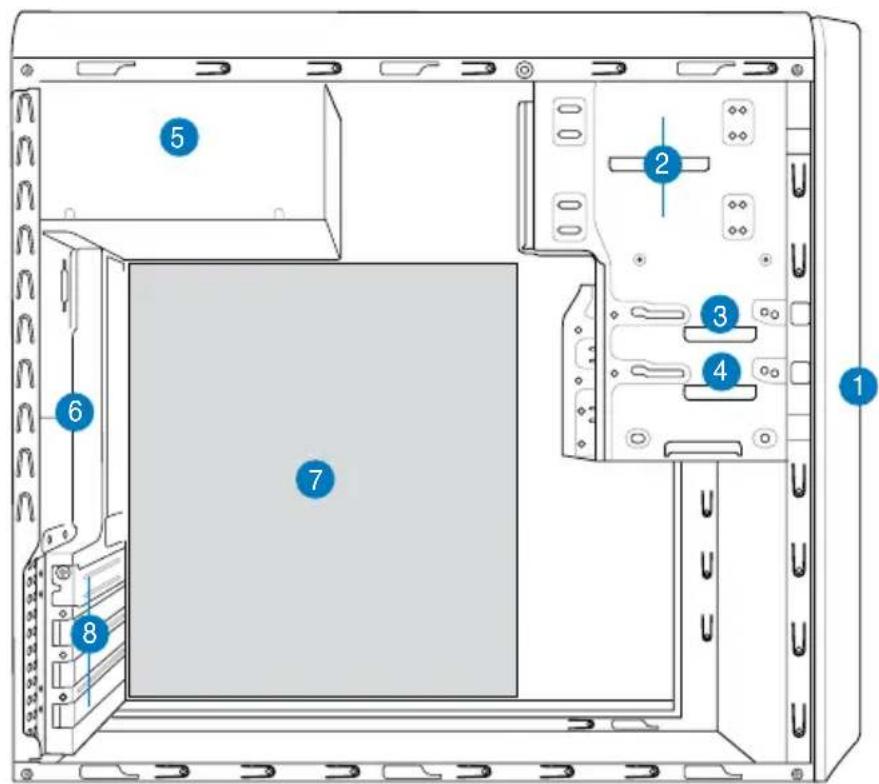

Componentes internos

1. Tampa do painel frontal
2. Compartimento vazio para unidade óptica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentação

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metálicos da ranhura de expansão

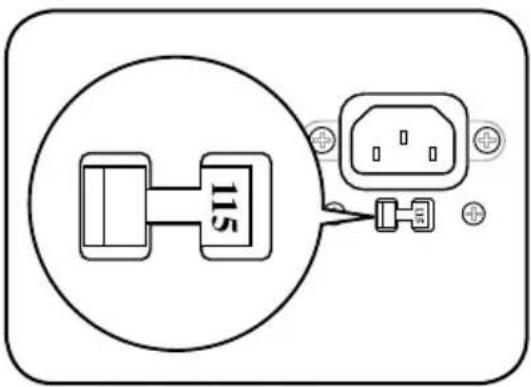

Selecção da voltagem

A fonte de alimentação do sistema possui um selector de voltagem de 115 V/230 V situado ao lado do conector de alimentação. Utilize este comutador para seleccionar a voltagem apropriada, de acordo com a potência fornecida na sua área.

Se a voltagem disponível na sua área for de 100-127 V, defina o comutador para 115 V.

115

Se a voltagem disponível na sua área for de 200-240 V, defina o comutador para 230 V.

NOTA: Consulte o guia do utilizador do sistema para obter mais informações sobre a localização exacta do selector de voltagem.

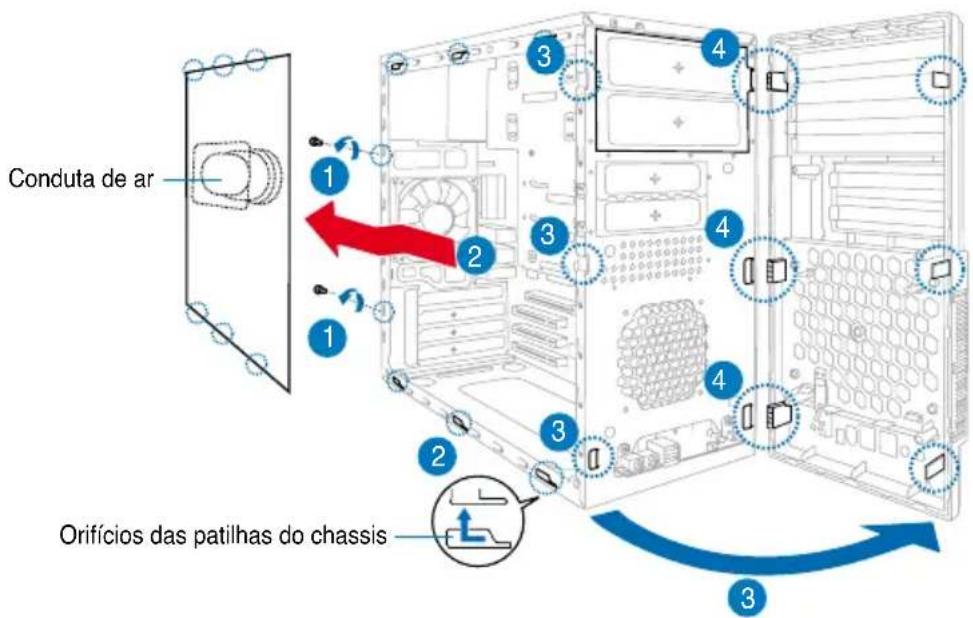

Remoção da tampa lateral e do painel frontal

1. Remova os parafusos existentes no painel traseiro.
2. Puxe a tampa lateral em direcção ao painel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do painel frontal, de seguida levante-as até estas se soltarem do chassis.
4. Rode o painel frontal para a direita até as patilhas do tipo dobradiça existentes no lado direito focarem expostas.
5. Remova o painel frontal e coloque-o de lado.

Conduta de ar Orifícios das patilhas do chassis

Instalação da CPU

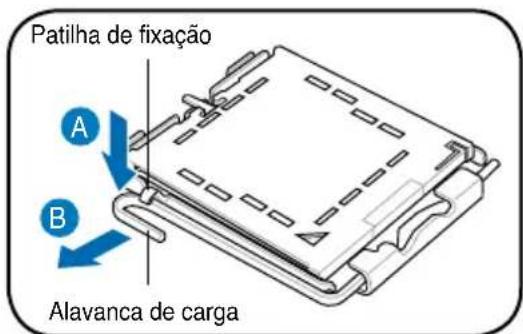

Instalação de uma CPU Intel® Pentium® 4 no socket LGA775

1. Procure o socket da CPU na placa principal.
2. Exerça pressão sobre a alavanca de carga com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇÃO. Para evitar danificar os pinos do socket, não remova a tampa PnP a não ser que esteja a instalar uma CPU.

Patilha de fixação A B Alavanca de carga

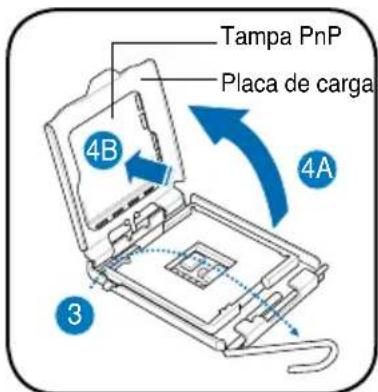

1. Levante a alavanca de carga na direcção indicada pela seta num ângulo de 135°.
2. De seguida levante a placa de carga com o polegar e o indicador num ângulo de 100° (4A), depois empurre a tampa PnP através da janela da placa de carga para a remover (4B).

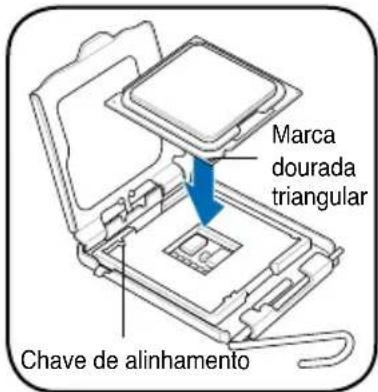

3. Posicione a CPU por cima do socket, certificando-se de que o triângulo dourado se encontra no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Feche a placa de carga (A), de seguida exerça pressão sobre a alavanca de carga (B) até esta encaixar com um estalido na patilha de fixação.

Tampa PnP Placa de carga 4B 4A 3

Marca dourada triangular Chave de alinhamento

A B

Instalação de uma CPU AMD

1. Procure o socket da CPU e levante-o num ângulo de 90-100 graus.

2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pequeno triângulo.

3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇÃO: Uma incorrecta instalação da CPU no socket pode dobrar os pinos e danificar seriamente a CPU!

Instalação da ventoinha da CPU e do dissipador de calor

Instalação de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos estão alinhados com os orifícios existentes na placa principal.

2. Exerça pressão em simultâneo sobre dois fechos de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.

3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, ligue o cabo da ventoinha da CPU ao conector existente na placa principal.

A B A B 1 1

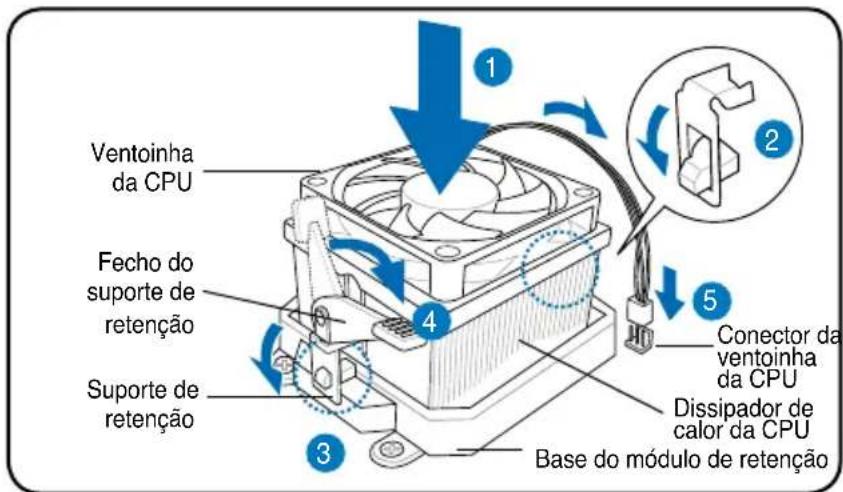

Instalação de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam correctamente na base do módulo do mecanismo de retenção pois caso contrário não conseguirá encaixar correctamente o suporte de retenção.

1. Alinhe uma das extremidades do suporte de retenção com a base do módulo de retenção.
2. Alinhe a outra extremidade do suporte de retenção (junto do fecho do suporte de retenção) com a base do módulo de retenção até ouvir um estalido.

NOTA. A CPU deve incluir instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retenção. Se as instruções desta secção não corresponderem à documentação que acompanha a CPU, siga esta última.

1. Exerça pressão sobre o fecho do suporte de retenção existente no mecanismo de retenção para fixar a ventoinha e o dissipador de calor ao módulo de retenção.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placa principal.

ATENÇÃO. Não se esqueça de ligar o conector da ventoinha da CPU! Pode haver ocorrência de erros ao nível do hardware se não ligar este conector.

Ventoinha da CPU Fecho do suporte de retenção Suporte de retenção 1 2 3 4 5 Conector da ventoinha da CPU Dissipador de calor da CPU Base do módulo de retenção

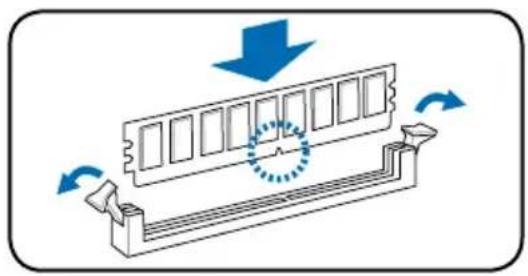

Instalação do DIMM

1. Procure os sockets DIMM na placa principal.
2. Desbloqueie um socket DIMM premindo as patilhas do módulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.
4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

• Desligue a fonte de alimentação antes de adicionar ou remover módulos DIMM. Se não o fizer poderá danificar seriamente a placa principal e/ou os componentes.
• O módulo DIMM DDR tem um entalhe para que seja colocado apenas na posição correcta. NÃO force a introdução do módulo DIMM no socket para evitar danificar o mesmo.

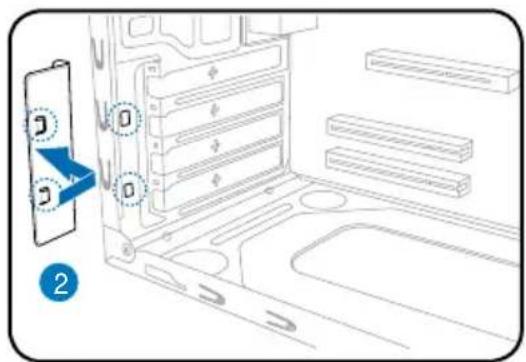

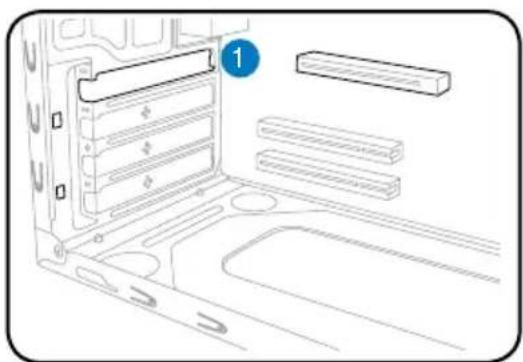

Instalação da placa de expansão

1. Remova o fecho do suporte metálico.

1. Introduza o conector da placa na ranhura e exerça pressão sobre a placa até esta ficar devidamente introduzida na ranhura.

2. Volte a colocar o fecho do suporte metálico.

3. Remova a tampa metálica situada em frente da ranhura que pretende utilizar.

Instalação de unidades de armazenamento

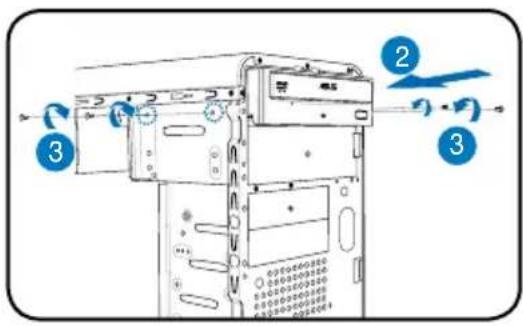

Unidade óptica

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 5,25".
2. Introduza a unidade óptica no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade óptica com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de IDE (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

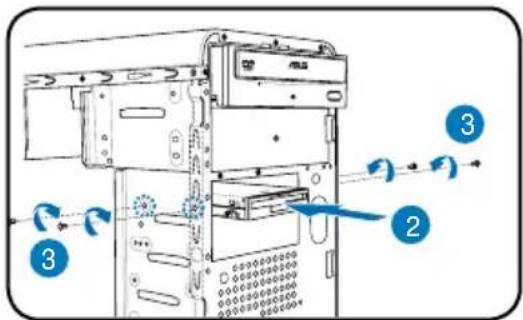

Unidade de disquetes

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disquetes no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disquetes com dois parafusos de ambos os lados do compartimento.
4. Ligue as fichas de áudio (A) e de alimentação (B) aos conectores existentes na parte de trás da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remova a tampa metálica do compartimento superior da unidade de 3,5".
2. Introduza a unidade de disco rígido no compartimento e com cuidado empurre-a até os respectivos orifícios dos parafusos ficarem alinhados com os orifícios existentes no compartimento.
3. Fixe a unidade de disco rígido com dois parafusos de ambos os lados do compartimento.

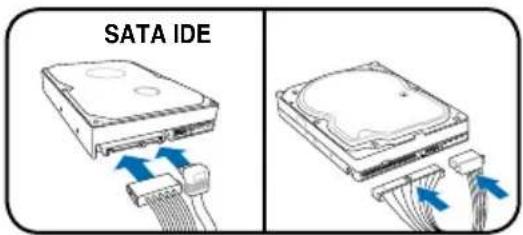

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA aos conectores situados na parte de trás da unidade.

Para unidades de disco rígido IDE: Ligue os cabos IDE e de alimentação aos conectores situados na parte de trás da unidade.

SATA IDE

Remoção das tampas dos compartimentos e reinstalação do painel frontal e da tampa lateral

Se instalou uma unidade óptica e/ou uma unidade de disquetes, remova a(s) tampa(s) do(s) compartimento(s) no painel frontal antes de reinstalar as unidades no chassis. Para tal:

1. Procure os fechos das tampas dos compartimentos.
2. Exerça pressão sobre os fechos para fora para retirar a respectiva tampa.
3. Empurre a tampa do compartimento para dentro e depois coloque-a de lado.
4. Siga estas instruções para remover a tampa do compartimento da unidade de 3,5".

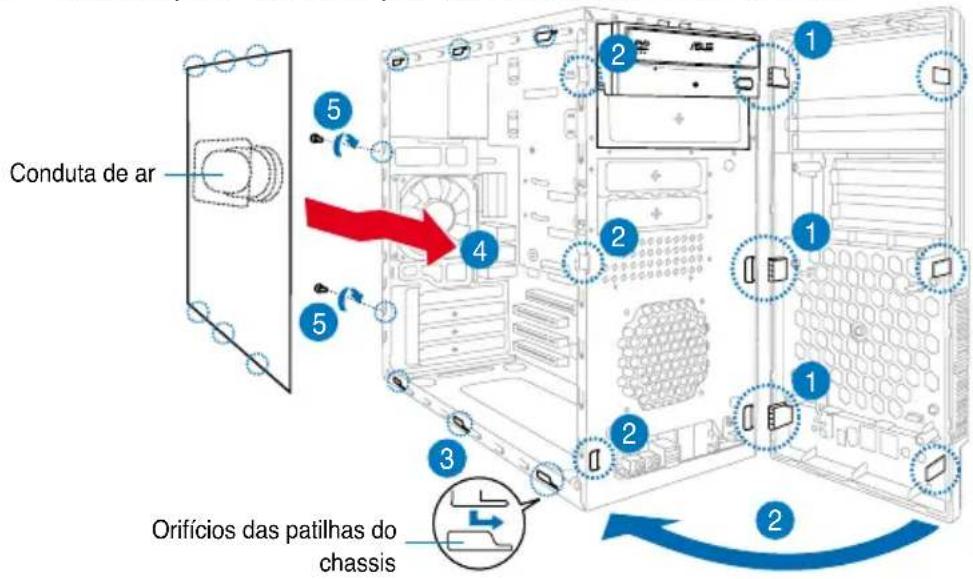

Para reinstalar o painel frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobradiça do painel frontal nos orifícios existentes no lado direito do chassis.
2. Rode o painel frontal para a esquerda e de seguida introduza as patilhas no chassis até o painel frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orifícios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do painel frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com os dois parafusos removidos anteriormente.

Conduta de ar Orifícios das patilhas do chassis
