Type de produit	Ordinateur de bureau (barebone)
Marque	Asus
Modele	V2M3A3200
Alimentation	Alimentation avec sélecteur de tension 115 V/230 V
Processeurs supportés	Intel Pentium 4 (LGA775) ou AMD (socket approprié)
Type de mémoire	DDR DIMM
Baies de stockage	1 baie 5.25 pouces (lecteur optique), 2 baies 3.5 pouces (lecteur disquette et disque dur)
Connecteurs avant	Ports USB 2.0, ports audio (casque, microphone), boutons d'alimentation et reset
Connecteurs arrière	Ports PS/2 clavier/souris, VGA, parallèle, USB 2.0, LAN RJ-45, options E-SATA, série, DVI, S/PDIF, IEEE 1394a, audio 6/8 canaux
Dimensions (approx.)	Hauteur : 40 cm, Largeur : 18 cm, Profondeur : 45 cm
Poids (approx.)	8 kg
Fonctions principales	Installation de CPU, mémoire, cartes d'extension, disques de stockage ; configuration du voltage
Entretien et nettoyage	Débrancher l'alimentation avant toute intervention ; utiliser un chiffon sec pour le nettoyage extérieur
Sécurité	Ne pas forcer les composants ; éviter tout contact avec les broches du processeur ; respecter les tensions
Pièces détachées et réparabilité	Carte mère ASUS, alimentation, ventilateurs, caches, vis ; pièces standard compatibles
Informations générales	Ordinateur de bureau de la série V ; manuel d'installation fourni

FOIRE AUX QUESTIONS - V2M3A3200 ASUS

Comment installer le processeur sur ce barebone ASUS ?

Repérez le socket sur la carte mère. Pour un Intel LGA775, relevez le levier, ouvrez la plaque, placez le CPU avec le triangle doré en bas à gauche, refermez et abaissez le levier. Pour un AMD, soulevez le levier à 90-100°, placez le CPU avec le triangle aligné, puis abaissez le levier.

Comment installer le dissipateur et le ventilateur CPU ?

Placez le dissipateur sur le CPU. Pour Intel, alignez les quatre systèmes de serrage avec les trous et pressez en diagonale. Pour AMD, fixez les clips de fixation jusqu'à entendre un clic. Connectez ensuite le câble du ventilateur au connecteur CPU_FAN de la carte mère.

Comment installer la mémoire RAM (DIMM) ?

Débranchez l'alimentation. Ouvrez les clips des sockets DIMM. Alignez l'encoche du module avec l'ergot du socket, puis enfoncez jusqu'à ce que les clips se referment. Ne forcez pas.

Comment installer un disque dur ou un lecteur optique ?

Retirez le cache métallique de la baie correspondante. Insérez le disque/lecteur, alignez les pas de vis, fixez avec deux vis de chaque côté. Connectez les câbles de données (IDE, SATA ou disquette) et d'alimentation.

Comment régler la tension d'alimentation (115V/230V) ?

L'alimentation est équipée d'un sélecteur près du connecteur d'alimentation. Si votre région utilise 100-127 V, mettez sur 115 V. Pour 200-240 V, mettez sur 230 V.

Comment retirer le panneau latéral et la façade ?

Retirez les vis au dos. Faites glisser le panneau latéral vers l'arrière pour le décrocher. Pour la façade, soulevez les crochets, faites pivoter vers la droite, puis retirez-la.

Quels types de cartes d'extension sont compatibles ?

Les cartes d'extension standard (PCI, PCIe) peuvent être installées dans les slots disponibles. Retirez la protection métallique du slot, insérez la carte et fixez-la avec le verrou.

Comment remplacer la pile CMOS ?

La pile CMOS se trouve sur la carte mère. Débranchez l'alimentation, localisez la pile (type CR2032), retirez-la en pressant le clip, puis insérez une neuve en respectant la polarité.

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez que tous les câbles sont correctement branchés (alimentation, carte mère, composants). Assurez-vous que le sélecteur de tension est correct et que le CPU et la RAM sont bien installés. Consultez le manuel pour les voyants LED.

Où trouver des pièces de rechange pour ce modèle ?

Les pièces comme la carte mère, l'alimentation, les caches sont disponibles auprès des revendeurs Asus ou de pièces détachées compatibles. Vérifiez les références dans le manuel.

MODE D'EMPLOI V2M3A3200 ASUS

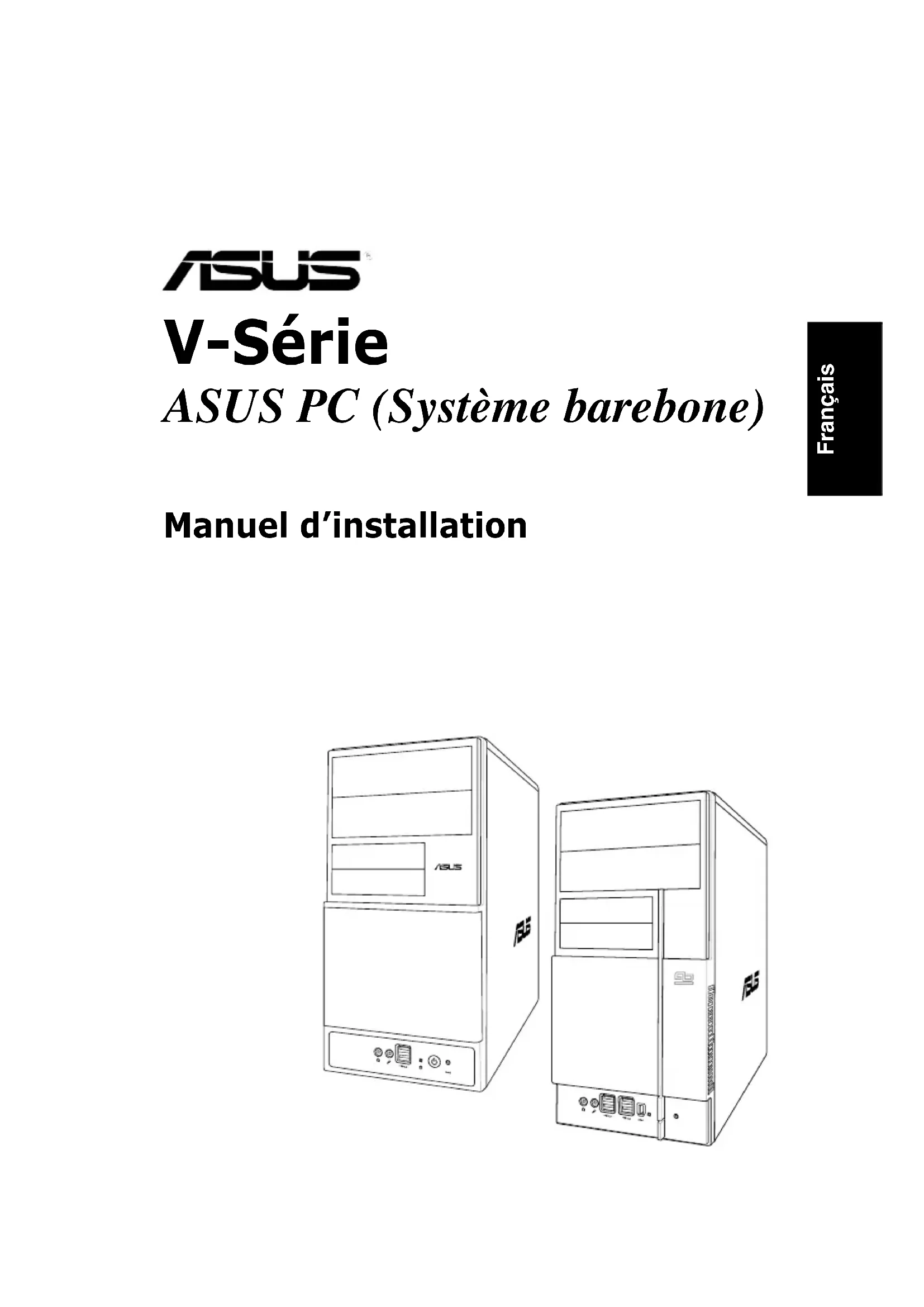

ASUS PC (Système barebone)

Manuel d'installation

Caractéristiques de la façade

1. Cache pour baies 5.25"
2. Cache pour baies 3.5"
3. Port casque
4. Port microphone
5. Ports USB 2.0*
6. HDD LED
7. Bouton d'alimentation
8. Bouton Reset

NOTE: *Certains modèles peuvent intégrer deux ports USB 2.0 additionnels et/ou un port IEEE 1394a.

1 2 ASUS 3 4 5 6 7 8

Caractéristiques de l'arrière

NOTE: Les ports du panneau arrière ainsi que leur emplacement peuvent varier selon votre système. Pour une description détaillée, reportez-vous au manuel de l'utilisateur de votre système.

1. Port clavier PS/2 ()
2. Port souris PS/2 ( )
3. Port VGA ( )
4. Port parallèl ( )
5. Ports USB 2.0 ( ) (certains modèles peuvent intégrer quatre ports USB 2.0)
6. Port LAN (RJ-45) ()
7. Un des ports suivants:
8. Port E-SATA (
9. Port Série (COM1) (
10. Port DVI (
11. Port S/PDIF Out optique (
12. Port S/PDIF Out coaxial (
13. Port IEEE 1394a ( ) (uniquement sur certains modèles)

1. Une des configurations de ports audio suivantes:

- 6 canaux

• 8 canaux

Reportez-vous au tableau de configuration contenu dans le manuel de l'utilisateur pour plus de détails.

Composants internes

1. Façade
2. Baie 5.25 pouces vide
3. Baie pour lecteur de disquette

4. Baie pour disque dur

5. Alimentation

6. Slot pour ventilateur châssis
7. Carte mère ASUS *
8. Protections métalliques pour slots d'extension

Choisir le voltage

L'alimentation du système est équipée d'un sélecteur de tension 115 V/230 V situé près du connecteur d'alimentation. Utilisez cet interrupteur pour choisir la bonne tension d'entrée en fonction des standards utilisés dans votre région.

Si la tension dans votre région est de 100-127 V, passez l'interrupteur sur 115 V.

Si la tension dans votre région est de 200-240 V, passez l'interrupteur sur 230 V.

115

NOTE: Reportez-vous au manuel de l'utilisateur du système pour l'emplacement exacte du sélecteur de voltage.

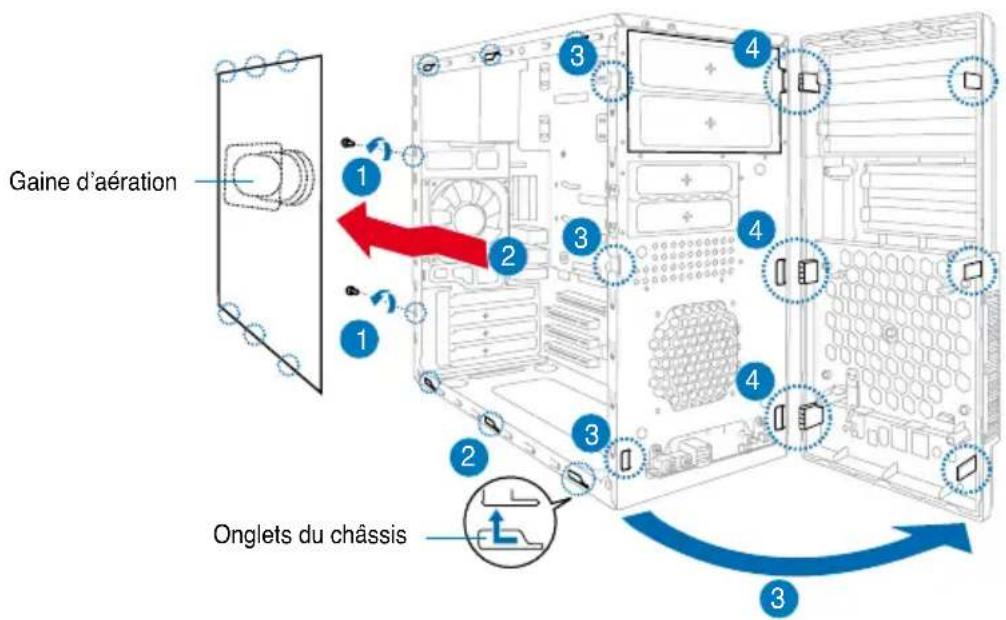

Retirer le panneau latéral et la façade

1. Retirez les vis du panneau arrière.
2. Faites glisser le panneau latéral vers l'arrière jusqu'à ce que ses crochets se détachent des onglets du châssis. Mettez le panneau latéral de côté.
3. Repérez les crochets de la façade, et soulevez-les jusqu'à ce qu'ils se détachent du châssis.
4. Faites pivoter la façade vers la droite, jusqu'à ce que les clapets situés sur le côté droit du panneau soient visibles.
5. Retirez la façade, puis mettez-la de côté.

Gaine d'aération 1 2 3 4 3 4 2 3 4 Onglets du châssis 3

Installer le CPU

Installer un processeur Intel® Pentium® 4 au format LGA775

1. Localisez le socket du CPU sur la carte mère.
2. Pressez le levier avec votre pouce (A) et glissez-le vers la gauche (B) jusqu'à ce qu'il soit libéré du loquet de rétention.

ATTENTION: Pour éviter d'endommager les broches du socket, ne retirez pas le cache PnP sauf pour installer le CPU.

Loquet de rétention A B Levier

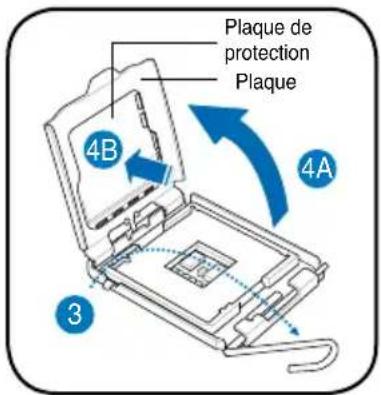

1. Levez le levier dans la direction de la flèche à un angle de 135°.

2. Levez la plaque avec votre pouce à un angle de 100°(4A), puis poussez le couvercle PnP de la plaque pour l'enlever (4B).

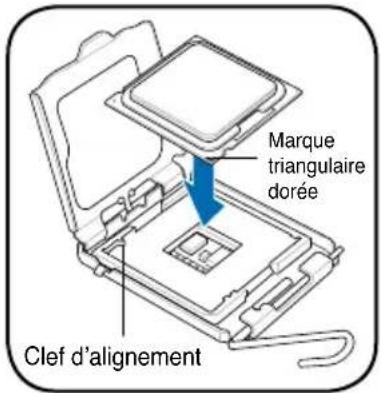

3. Placez le CPU au dessus du socket, en vous assurant que le triangle doré soit dans le coin inférieur gauche du socket. La clef d'alignement du socket doit correspondre avec l'encoche du CPU.

4. Refermez la plaque (A), puis poussez le levier (B) jusqu'à ce qu'il soit accroché par le loquet de rétention.

Plaque de protection Plaque 4B 4A 3

Marque triangulaire dorée Clef d'alignement

A B

Installer le AMD CPU

1. Repérez le socket du CPU, puis soulever le levier du socket de 90°-100°.
2. Placez le CPU sur le socket, en vous assurant que le triangle doré sur le CPU est installé sur le triangle du socket.
3. Abaissez le levier du socket afin de sécuriser le CPU.

ATTENTION: Une mauvaise installation du CPU sur le socket peut plier les broches et sérieusement endommager le CPU!

Installer l'ensemble dissipateur-ventilateur

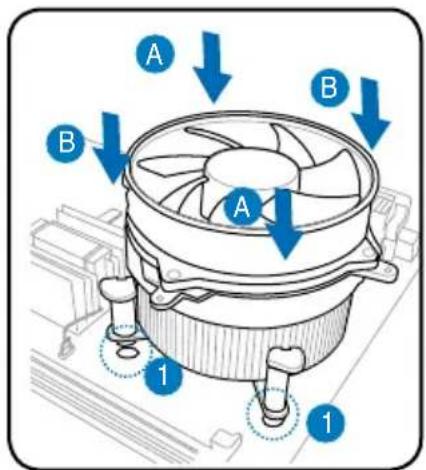

Installer un ensemble dissipateur-ventilateur pour processeur Intel® Pentium® 4

1. Placez le dissipateur sur le processeur, en vous assurant que les quatre systèmes de serrage correspondent aux trous de la carte mère.
2. Pressez sur deux systèmes de serrage à la fois en séquence diagonale pour fixer l'ensemble dissipateur-ventilateur.
3. Lorsque l'ensemble dissipateur-ventilateur est en place, connectez le câble du ventilateur CPU au connecteur de la carte mère étiqueté CPU_FAN.

A B A B 1 1

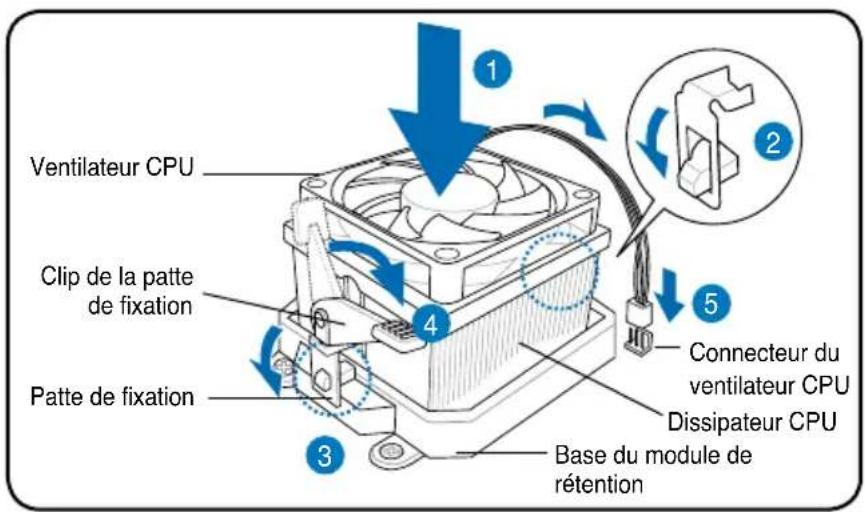

Installer un ensemble dissipateur-ventilateur pour processeur AMD

1. Placez l'ensemble ventilateur-dissipateur sur le CPU.

IMPORTANT. Assurez-vous que l'ensemble dissipateur-ventilateur soit bien fixé à la base du système de rétention, sinon il vous sera impossible d'attacher le clip de fixation.

1. Fixez une extrémité de la patte de fixation au module de rétention.
2. Fixez l'autre extrémité de la patte de fixation (près du clip de fixation) au module de rétention jusqu'à ce qu'un clic se fasse entendre.

NOTE. La boîte de votre CPU doit contenir les instructions d'installation du CPU, de l'ensemble dissipateur-ventilateur, et du module de rétention. Si les instructions de cette section ne correspondent pas à celles de la documentation du CPU, suivre cette dernière,

1. Abaissez les loquets de fixation du module de rétention afin de sécuriser l'ensemble dissipateur-ventilateur à la base du module.
2. Connectez le câble du ventilateur CPU au connecteur de la carte mère.

ATTENTION: N'oubliez pas de connecter le câble du ventilateur au connecteur de la carte mère! Des erreurs lors de la surveillance du matériel peuvent survenir si vous ne branchez pas ce connecteur.

Ventilateur CPU Clip de la patte de fixation Patte de fixation Connecteur du ventilateur CPU Dissipateur CPU Base du module de rétention

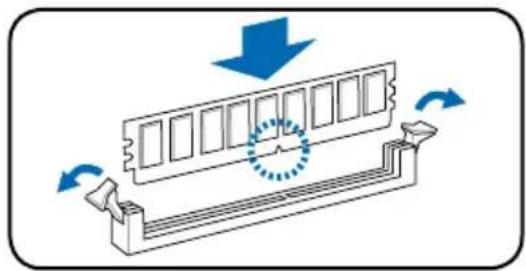

Installer un module DIMM

1. Localisez les sockets DIMM de la carte mère.
2. Déverrouillez un socket DIMM en pressant sur les clips de rétention vers l'extérieur.
3. Alignez un module DIMM sur le socket de sorte que l'encoche sur la DIMM corresponde à l'ergot du socket.
4. Enfoncez le module DIMM dans le socket jusqu'à ce que les clips de rétention se referment.

• Débranchez la source d'alimentation avant d'ajouter ou de retirer des modules DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
• Un module DDR DIMM est verrouillé par une encoche, de sorte qu'il ne peut entrer dans le socket que dans un seul sens. NE FORCEZ pas sur un module pour le faire entrer dans son socket pour ne pas l'endommager.

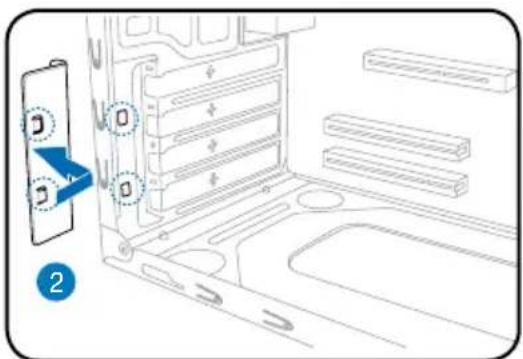

Installer une carte d'extension

1. Retirez le verrou des protections métalliques.

1. Insérez le connecteur de la carte dans le slot et pressez jusqu'à ce que la carte soit en place.

2. Replacez le verrou des protections métalliques.

3. Enlevez la protection métallique du slot que vous voulez utiliser.

Installer des disques de stockage

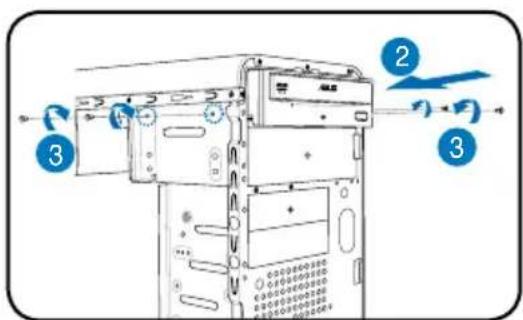

Installer un lecteur optique

1. Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 5.25".
2. Insérez le lecteur optique dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur optique grâce à deux vis sur les deux côtés de la baie.
4. Connectez les câbles IDE(A), et d'alimentation (B) aux connecteurs situés à l'arrière du lecteur.

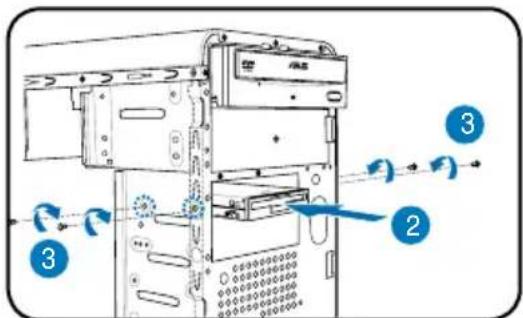

Installer un lecteur de disquettes

1. Mettez le châssis en position verticale, puis retirez le premier cache métallique pour baie 3.5".
2. Insérez le lecteur de disquettes dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur de disquettes grâce à deux vis sur les deux côtés de la baie.
4. Connectez le câble du lecteur de disquettes (A) et d'alimentation (B) à l'arrière du lecteur.

Installer un disque dur

1. Mettez le châssis en position verticale, puis retirez le deuxième cache métallique pour baie 3.5".
2. Insérez le disque dur dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.

1. Sécurisez le disque dur grâce à deux vis sur les deux côtés de la baie.

2. Pour un disque dur SATA: connectez les câbles SATA et d'alimentation aux connecteurs à l'arrière du disque. Pour un disque dur IDE: connectez les câbles IDE et d'alimentation aux connecteurs à l'arrière du disque.

SATA IDE

Retirer le cache des baies et replacer la façade et le panneau latéral

Si vous avez installé un disque optique et/ou un lecteur de disquette, retirer le cache des baies de la façade avant de replacer cette dernière. Pour ce faire:

1. Repérez les clips sur le cache des baies.
2. Poussez les clips vers l'extérieur afin de libérer le cache.
3. Repoussez le cache vers l'intérieur, puis mettez-le de côté.
4. Suivez les mêmes instructions afin de retirer le cache pour baie 3.5".

Pour replacer la façade et le panneau latéral:

1. Insérez les clapets de la façade dans les ouvertures situées sur le côté droit du châssis.
2. Pivotez la façade sur la gauche, puis insérez les crochets dans le châssis jusqu'à ce que la façade tienne bien en place.
3. Insérez les crochets du panneau latéral dans les ouvertures situées en haut et en bas du châssis.
4. Glissez le panneau latéral en direction de la façade jusqu'à ce qu'il tienne bien.
5. Sécurisez le capot avec les deux vis, retirées précédemment.

Gaine d'aération 5 4 2 1 2 1 3 2 Onglets du châssis 2

ASUS ^®

V-Serie
