Typ produktu	Komputer stacjonarny (barebone)
Marka	Asus
Model	V2M3A3200
Zasilanie	Zasilacz z przełącznikiem napięcia 115 V/230 V
Obsługiwane procesory	Intel Pentium 4 (LGA775) lub AMD (odpowiednie gniazdo)
Typ pamięci	DDR DIMM
Zatoki na nośniki	1 zatoka 5,25 cala (napęd optyczny), 2 zatoki 3,5 cala (napęd dyskietek i dysk twardy)
Złącza przednie	Porty USB 2.0, porty audio (słuchawki, mikrofon), przyciski zasilania i resetowania
Złącza tylne	Porty PS/2 klawiatura/mysz, VGA, równoległy, USB 2.0, LAN RJ-45, opcje E-SATA, szeregowy, DVI, S/PDIF, IEEE 1394a, audio 6/8 kanałów
Wymiary (przybliżone)	Wysokość: 40 cm, Szerokość: 18 cm, Głębokość: 45 cm
Waga (przybliżona)	8 kg
Główne funkcje	Instalacja procesora, pamięci, kart rozszerzeń, dysków; konfiguracja napięcia
Konserwacja i czyszczenie	Odłączyć zasilanie przed jakąkolwiek interwencją; używać suchej ściereczki do czyszczenia zewnętrznego
Bezpieczeństwo	Nie używać siły przy podzespołach; unikać kontaktu z pinami procesora; przestrzegać napięć
Części zamienne i naprawialność	Płyta główna ASUS, zasilacz, wentylatory, osłony, śruby; standardowe kompatybilne części
Informacje ogólne	Komputer stacjonarny z serii V; dołączona instrukcja instalacji

Często zadawane pytania - V2M3A3200 ASUS

Jak zainstalować procesor na tym barebone ASUS?

Zlokalizuj gniazdo na płycie głównej. Dla Intel LGA775, podnieś dźwignię, otwórz płytkę, umieść procesor złotym trójkątem w lewym dolnym rogu, zamknij i opuść dźwignię. Dla AMD, podnieś dźwignię o 90-100°, umieść procesor z wyrównanym trójkątem, a następnie opuść dźwignię.

Jak zainstalować radiator i wentylator procesora?

Umieść radiator na procesorze. Dla Intel, wyrównaj cztery systemy mocujące z otworami i naciśnij po przekątnej. Dla AMD, zamocuj zatrzaski aż do usłyszenia kliknięcia. Następnie podłącz kabel wentylatora do złącza CPU_FAN na płycie głównej.

Jak zainstalować pamięć RAM (DIMM)?

Odłącz zasilanie. Otwórz zatrzaski gniazd DIMM. Wyrównaj wycięcie modułu z wypustką gniazda, a następnie wciśnij, aż zatrzaski się zamkną. Nie używaj siły.

Jak zainstalować dysk twardy lub napęd optyczny?

Zdejmij metalową osłonę odpowiedniej zatoki. Włóż dysk/napęd, wyrównaj otwory montażowe, przymocuj dwiema śrubami z każdej strony. Podłącz kable danych (IDE, SATA lub dyskietki) i zasilania.

Jak ustawić napięcie zasilania (115V/230V)?

Zasilacz jest wyposażony w przełącznik w pobliżu złącza zasilania. Jeśli w twoim regionie stosuje się 100-127 V, ustaw na 115 V. Dla 200-240 V, ustaw na 230 V.

Jak zdjąć panel boczny i przedni?

Odkręć śruby z tyłu. Przesuń panel boczny do tyłu, aby go odczepić. W przypadku panelu przedniego podnieś zaczepy, obróć w prawo, a następnie zdejmij.

Jakie typy kart rozszerzeń są kompatybilne?

Standardowe karty rozszerzeń (PCI, PCIe) można zainstalować w dostępnych slotach. Zdejmij metalową osłonę slotu, włóż kartę i zabezpiecz ją zatrzaskiem.

Jak wymienić baterię CMOS?

Bateria CMOS znajduje się na płycie głównej. Odłącz zasilanie, znajdź baterię (typ CR2032), wyjmij ją, naciskając zatrzask, a następnie włóż nową, przestrzegając polaryzacji.

Co zrobić, jeśli komputer nie uruchamia się po instalacji?

Sprawdź, czy wszystkie kable są prawidłowo podłączone (zasilanie, płyta główna, podzespoły). Upewnij się, że przełącznik napięcia jest ustawiony prawidłowo, a procesor i pamięć RAM są dobrze zainstalowane. Sprawdź instrukcję dotyczącą diod LED.

Gdzie znaleźć części zamienne do tego modelu?

Części takie jak płyta główna, zasilacz, osłony są dostępne u dealerów Asus lub jako kompatybilne części zamienne. Sprawdź referencje w instrukcji.

INSTRUKCJA OBSŁUGI V2M3A3200 ASUS

Podręcznik instalacji

Elementy panela przedniego

1. Pokrywa 5,25-calowej wnęki na napęd
2. Pokrywa 3,5-calowej wnęki na napęd
3. Port słuchawek
4. Port mikrofonu
5. Porty USB 2.0*
6. Dioda LED HDD
7. Przycisk zasilania
8. Przycisk Reset

UWAGA: *Niektóre modele mogą być wyposażone w dwa dodatkowe porty USB 2.0 i/lub jeden port IEEE 1394a.

1 2 ASUS 3 4 5 6 7 8

1 2 ADUS 3 4 5 6 7 8

Elementy panela tylnego

UWAGA: Porty na panelu tylnym i miejsca ich lokalizacji mogą się różnić, w zależności od modelu systemu. Szczegółowe opisy znajdują się w podręczniku użytkownika systemu.

1. Port klawiatury PS/2 ( )
2. Port myszy PS/2 (
3. Port VGA ( )
4. Port równoległy (
5. Porty USB 2.0 ( ) (niektóre modele mogą posiadać z tyłu cztery porty USB 2.0)
6. Port LAN (RJ-45) (☐)
7. Jeden z następujących portów:
   • E-SATA port (
   • Port szeregowy (COM1) (
8. Port DVI-D (
   • Optyczny port wyjścia S/PDIF (
9. Koncentryczny port wyjścia S/PDIF (
10. Port IEEE1394 ( ) (tylko niektóre modele)

1. Jedna z następujących konfiguracji portów audio:

- 6-kanałowe

• 8-kanałowe

Szczegółowe informacje zawiera tabela konfiguracji w podręczniku użytkownika.

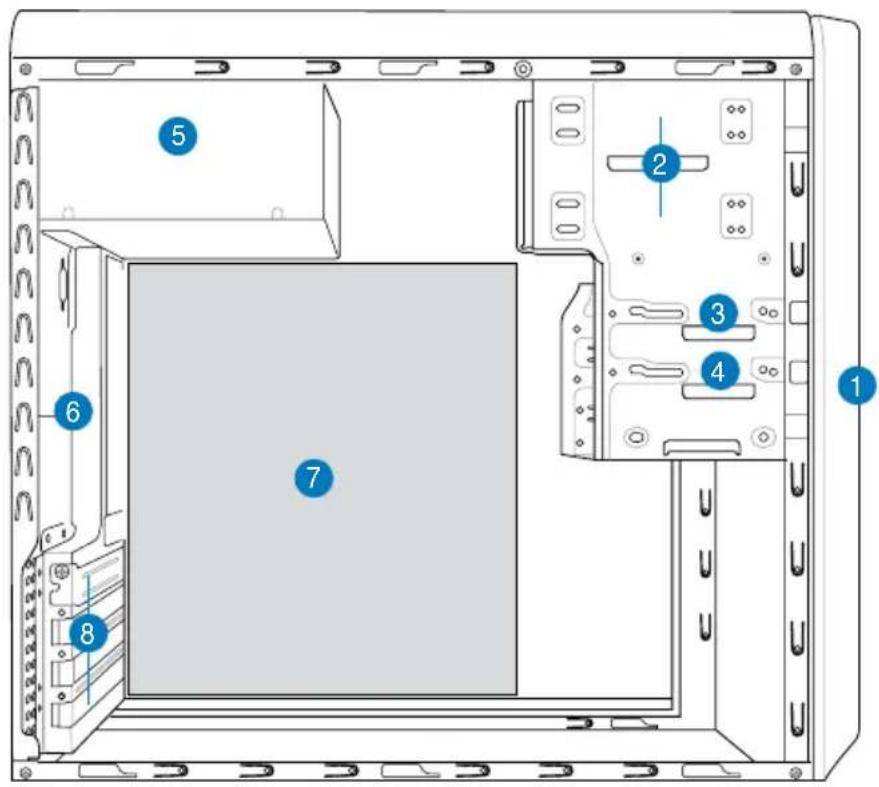

Komponenty wewnętrzne

1. Pokrywa panela przedniego

2. Pusta wnęka na napęd optyczny 5,25 cala

3. Wnęka na napęd dyskietek elastycznych

4. Wnęka na napęd dysku twardego

5. Moduł zasilacza

6. Gniazdo wentylatora obudowy

7. Płyta główna ASUS*

8. Metalowe zaślepki gniazd rozszerzenia

UWAGA: *Szczegółowe informacje dotyczące płyty głównej znajdują się w systemowym podręczniku użytkownika systemu.

Wybór napięcia

Zasilacz systemu posiada przełącznik wyboru napięcia 115 V/230 V, znajdujący się poniżej złącza zasilania. Przełącznik ten służy do wyboru właściwego napięcia wejściowego prądu zasilającego systemu, zgodnego z napięciem prądu zasilającego w danym obszarze.

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 100-127 V, przełącznik ten należy ustawić na 115 V.

115

Jeśli napięcie prądu zasilającego w danym obszarze wynosi 200-240 V, przełącznik ten należy ustawić na 230 V.

UWAGA: Informacje o dokładnym położeniu selektora napięcia znajdują się w podręczniku użytkownika systemu.

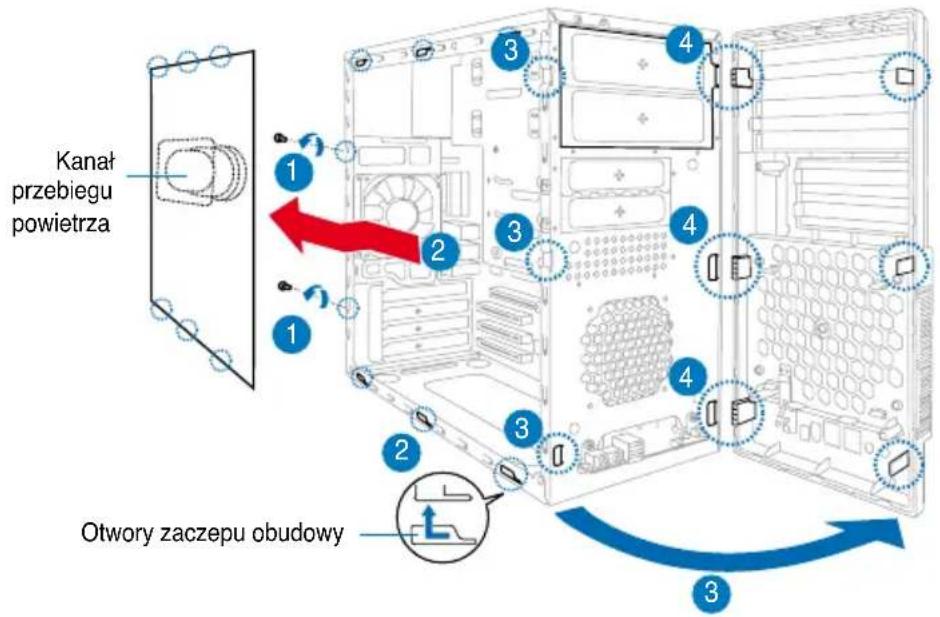

Zdejmowanie pokrywy bocznej i zespołu panela przedniego

1. Odkręć śruby pokrywy na panelu tylnym.
2. Odciagnij pokrywę boczną w kierunku panela tylnego, aż do zwolnienia zaczepów z występów obudowy. Odłóż na bok pokrywę boczną.
3. Odszukaj zaczepy mocowania panela przedniego, następnie unieś je, aż do zwolnienia z obudowy.
4. Obróć zespół panela przedniego na prawo, aż do pokazania wypustów zawiasowych z prawej strony zespołu.
5. Zdejmij zespół panela przedniego, a następnie odłóż go na bok.

Kanał przebiegu powietrza 1 2 3 4 3 4 2 3 4 2 Otwory zaczepu obudowy 3

Instalacja procesora

Instalacja pakietu procesora Intel® Pentium® 4 w podstawce LGA775

1. Zlokalizuj gniazdo procesora na płycie głównej.

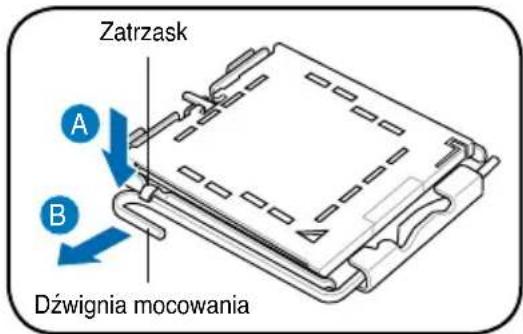

2. Naciśnij kciukiem dźwignię mocowania (A) i przesuń ją na lewo (B), aż do zwolnienia z zatrzasku.

OSTRZEŻENIE. Aby zapobiec uszkodzeniu styków gniazda, nie należy zdejmować pokrywy PnP, jeśli nie będzie instalowany procesor.

Zatrzask A B Dźwignia mocowania

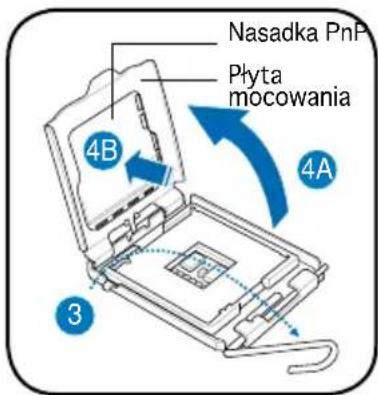

1. Unieś dźwignię mocowania w kierunku strzałki pod kątem 135°.
2. Unieś płytę mocowania kciukiem i palcem wskazującym pod kątem 100° (4A), a następnie naciśnij nasadkę PnP w oknie płyty mocowania w celu usunięcia (4B).

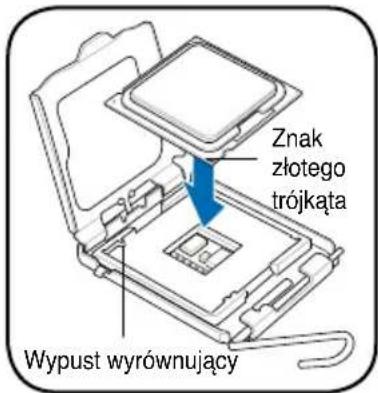

3. Ustaw procesor nad gniazdem, upewniając się, że złoty trójkąt znajduje się w dolnym lewym rogu gniazda. Wypust wyrównujący powinien pasować do nacięcia procesora.
4. Zamknij płytę mocowania (A), a następnie naciśnij dźwignię mocowania (B), aż do zatrzaśnięcia w zatrzasku.

Nasadka PnP Plyta mocowania 4B 4A 3

Znak złotego trójkąta Wypust wyrównujący

A B

Instalacja pakietu procesora AMD

1. Odszukaj gniazdo procesora, a następnie podnieś dźwignię gniazda pod katem 90° – 100°.

2. Zainstaluj procesor w gnieździe, upewniając się, że róg procesora oznaczony złotym trójkątem jest dopasowany do rogu gniazda ze znakiem małego trójkąta.

3. Naciśnij do dołu dźwignię gniazda w celu zamocowania procesora.

OSTRZEŻENIE: Nieprawidłowa instalacja procesora w gnieździe, może spowodować wygięcie szpilek i poważne uszkodzenie procesora!

Instalacja zespołu wentylatora procesora i radiatora Instalacja radiatora i wentylatora procesora Intel® Pentium® 4

1. Ustaw radiator na zainstalowanym procesorze, upewniając się, że cztery elementy mocujące odpowiadają otworom w płycie głównej.

2. Naciśnij jednocześnie, kolejno dwa elementy mocujące po przekątnej, aby zamocować zespół wentylatora i radiatora.

3. Po założeniu zespołu wentylatora i radiatora należy podłączyć kabel wentylatora procesora do złącza na płycie głównej.

A B A B 1 1

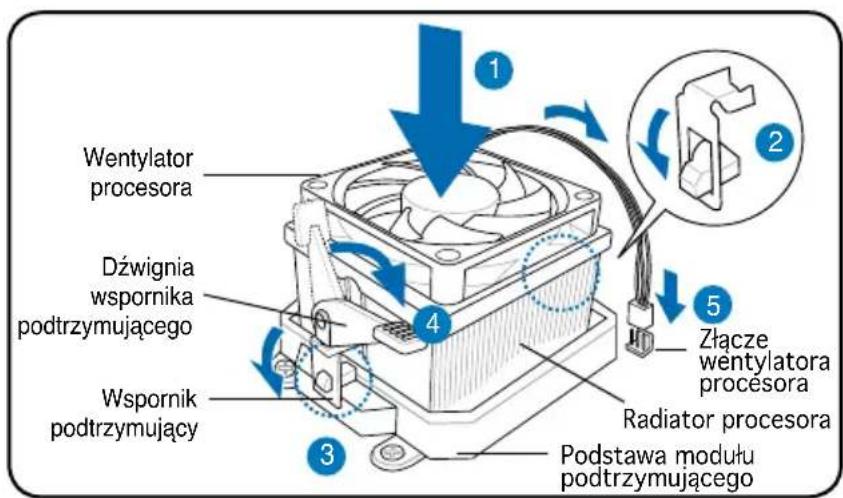

Instalacja radiatora i wentylatora procesora AMD

1. Ustaw radiator na zainstalowanym procesorze.

WAŻNE. Upewnij się, że zespół wentylatora i radiatora jest idealnie dopasowany do podstawy modułu mechanizmu przytrzymywania; w przeciwnym razie nie będzie można zablokować wspornika podtrzymującego.

1. Podłącz jeden koniec wspornika podtrzymującego do podstawy modułu podtrzymującego.

2. Podłącz drugi koniec wspornika podtrzymującego (obok blokady wspornika podtrzymującego) do podstawy modułu podtrzymującego, aż do kliknięcia, oznaczającego zaskoczenie na miejsce.

UWAGA. Opakowanie z procesorem powinno zawierać instrukcje dotyczące procesora, zespołu wentylator/radiator i mechanizmu podtrzymującego. Jeśli instrukcje przedstawione w tej części nie zgadzają się z dokumentacją procesora, należy stosować się do instrukcji dokumentacji procesora.

1. Naciśnij blokadę wspornika podtrzymującego mechanizmu podtrzymującego w celu zamocowania wentylatora i radiatora do podstawy modułu podtrzymującego.

2. Podłącz kabel wentylatora procesora do złącza na płycie głównej.

OSTRZEŻENIE. Nie wolno zapomnieć o podłączeniu złącza wentylatora procesora! Jeśli złącze to nie zostanie podłączone, może wystąpić błąd monitorowania sprzętu.

Wentylator procesora Dźwignia wspornika podtrzymującego Wspornik podtrzymujący Podstawa modułu podtrzymującego Złącze wentylatora procesora Radiator procesora

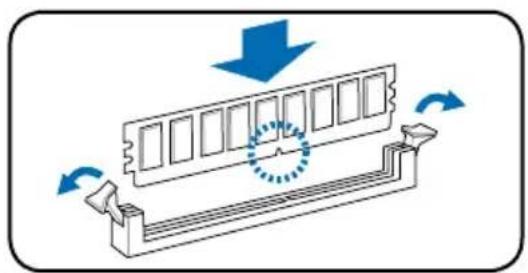

Instalacja modułu DIMM

1. Zlokalizuj gniazda DIMM na płycie głównej.
2. Odblokuj gniazdo DIMM, naciskając na zewnątrz zatrzaski mocujące.
3. Wyrównaj moduł DIMM w gnieździe, aby nacięcie w module DIMM pasowało do wypustu gniazda.
4. Naciśnij moduł DIMM w kierunku gniazda, aż do zatrzaśnięcia się do wewnątrz zatrzasku podtrzymującego.

• Przed dodawaniem lub odłączaniem modułów DIMM należy odłączyć zasilanie. Niezastosowanie się do tego polecenia może spowodować uszkodzenie płyty głównej i/lub komponentów.
• Moduły DDR DIMM posiadają nacięcie, które umożliwia ich instalację tylko w jednym kierunku. NIE wolno na siłę wkładać modułu DIMM do gniazda, ponieważ może to spowodować uszkodzenie modułu DIMM.

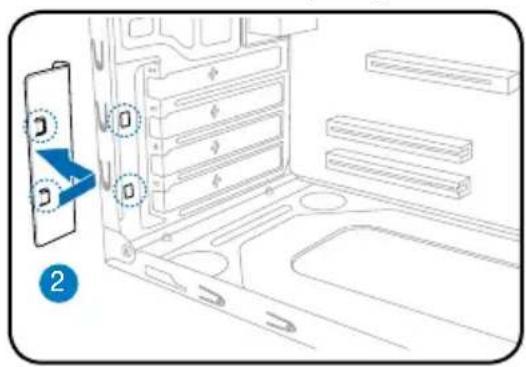

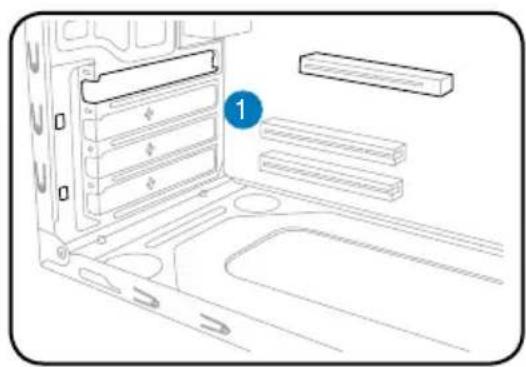

Instalacja karty rozszerzenia

1. Zdejmij metalową zaślepkę.

1. Wstaw złącze karty do gniazda, a następnie naciśnij mocno kartę, aż do jej pełnego dopasowania do gniazda.

2. Założ metalową zaślepkę.

3. Zdejmij metalową zaślepkę usytuowaną naprzeciw gniazda, które ma zostać wykorzystane.

Instalacja napędów pamięci masowej

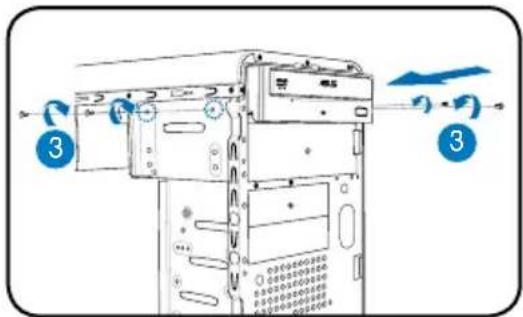

Napęd optyczny

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego napędu 5,25".
2. Wstaw napęd optyczny do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd optyczny dwiema śrubami po obu stronach wnęki.
4. Podłącz złącza IDE (A) oraz wtyki zasilania (B) do złączy z tyłu napędu.

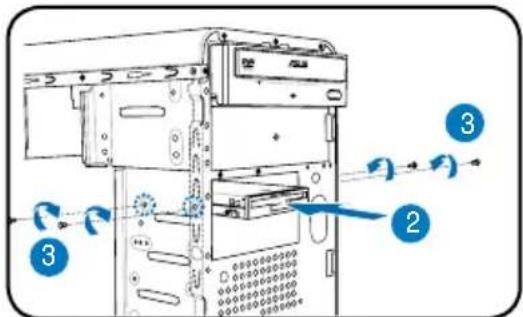

Napęd dyskietek elastycznych

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy dolnego napędu 3,5".
2. Wstaw napęd dyskietek elastycznych do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dyskietek elastycznych dwiema śrubami po obu stronach wnęki.
4. Podłącz wtyki sygnałowe (A) i zasilania (B) do złączy z tyłu napędu.

Napęd dysku twardego

1. Ustaw obudowę pionowo, a następnie zdejmij metalową płytę pokrywy górnego napędu 3,5".
2. Wstaw napęd dysku twardego do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.
3. Zamocuj napęd dysku twardego dwiema śrubami po obu stronach wnęki.

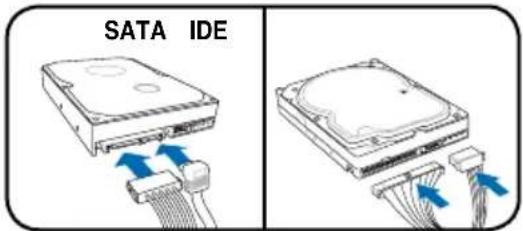

1. Dysk twardy SATA: Podłącz wtyki jednego końca kabla sygnałowego SATA i wtykę zasilania do złączy z tyłu napędu.

Dysk twardy IDE: Podłącz wtyki IDE oraz zasilania do złączy z tyłu napędu.

SATA IDE

Zdejmowanie pokryw wnęk i zakładanie zespołu panela przedniego i pokrywy bocznej

Po zainstalowaniu napędu dysku optycznego i/lub napędu dyskietek elastycznych, przed zamontowaniem ich w obudowie należy zdjąć pokrywę(y) wnęki. Aby to wykonać należy:

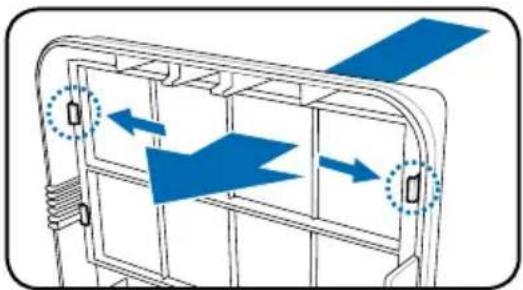

1. Odszukaj zatrzaski pokrywy wnęki.

2. Naciśnij zatrzaski do zewnątrz, aby zwolnić pokrywę wnęki.

3. Naciśnij pokrywę wnęki do wewnątrz, a następnie odóż ją na bok.

4. Wykonaj te same instrukcje w celu odłączenia pokrywy wnęki na napęd 3,5".

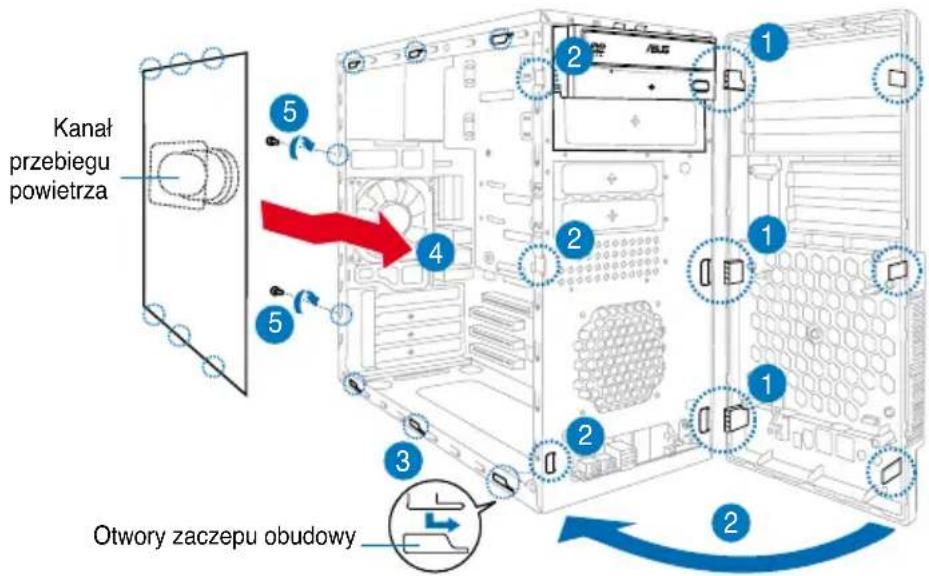

Aby założyć zespół panela przedniego i pokrywę boczną:

1. Wstaw wypusty zawiasowe zespołu panela przedniego do otworów z prawej strony obudowy.
2. Obróć zespół panela przedniego w lewo, a następnie wstaw zaczepy do obudowy, aż do dopasowania na miejsce zespołu panela przedniego.
3. Wstaw zaczepy pokrywy bocznej do górnych i dolnych otworów obudowy.
4. Naciskaj pokrywę boczną w kierunku panela przedniego, aż do jej dopasowania na miejsce.
5. Zamocuj pokrywę dwiema, wcześniej odkręconymi śrubami.

Kanał przebiegu powietrza 5 4 2 1 2 1 3 2 Otwory zaczepu obudowy 2
