V3P5V900 - Computer desktop ASUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Computer desktop (sistema barebone)
Marca	ASUS
Modello	V3P5V900
Dimensioni (circa)	180 mm (L) x 450 mm (A) x 420 mm (P)
Peso (circa)	10 kg
Alimentazione	Alimentatore con selettore di tensione 115V/230V, potenza tipica 300W
Processori supportati	Intel Pentium 4 LGA775 o AMD (socket AM2 a seconda della versione)
Memoria	Moduli DDR DIMM, fino a 4 GB (stima)
Archiviazione	1 vano da 5.25" per unità ottica, 1 vano da 3.5" per unità floppy, 1 vano da 3.5" per disco rigido (IDE o SATA)
Porte anteriori	2 porte USB 2.0, prese per cuffia e microfono
Porte posteriori	PS/2 per tastiera e mouse, VGA, parallela, 4 porte USB 2.0, LAN RJ-45, porte audio 6/8 canali, opzione S/PDIF, IEEE 1394a
Funzioni principali	Installazione facile dei componenti, sistema di raffreddamento con ventola CPU, vani di espansione
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare l'umidità e prodotti abrasivi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi manipolazione interna. Rispettare le tensioni di rete.
Parti di ricambio e riparabilità	Componenti standard (CPU, memoria, dischi, schede di espansione) sostituibili dall'utente.
Informazioni generali	Manuale disponibile in più lingue. Assistenza online tramite il sito ASUS.

Domande frequenti - V3P5V900 ASUS

Come installare un processore Intel Pentium 4 su questo sistema?

Individuare il socket LGA775 sulla scheda madre. Sollevare la leva, rimuovere il coperchio PnP, posizionare la CPU con il triangolo dorato allineato, quindi richiudere la leva. Fissare quindi il dissipatore-ventola.

Posso installare un processore AMD?

Sì, se il tuo sistema è dotato di un socket AMD. Segui la procedura specifica: sollevare la leva a 90-100°, posizionare la CPU con il triangolo allineato, quindi abbassare la leva.

Come installare la memoria RAM?

Individuare gli slot DIMM. Aprire i ganci, allineare la tacca del modulo DDR con la linguetta dello slot, quindi spingere il modulo fino a quando i ganci si chiudono. Scollegare l'alimentazione prima di qualsiasi intervento.

Quali tipi di dischi rigidi sono compatibili?

Il sistema accetta dischi rigidi IDE e SATA da 3.5 pollici. Collegare il cavo dati e di alimentazione appropriato in base al tipo di disco.

Come regolare la tensione di alimentazione?

Utilizzare il selettore di tensione situato vicino al connettore di alimentazione. Impostare su 115V per una tensione di rete di 100-127V, o su 230V per 200-240V.

Posso aggiungere una scheda grafica?

Sì, rimuovere la copertura metallica sul retro, inserire la scheda in uno slot di espansione libero, quindi fissarla con il blocco.

Come rimuovere il pannello laterale?

Rimuovere le viti del pannello posteriore, far scorrere il pannello all'indietro fino a quando si stacca, poi metterlo da parte.

Cosa fare se nessuna ventola gira?

Verificare che il cavo della ventola CPU sia collegato al connettore CPU_FAN sulla scheda madre. Senza questa connessione, il monitoraggio hardware potrebbe segnalare un errore.

Come pulire il computer?

Utilizzare un panno morbido e asciutto per pulire l'esterno. Non utilizzare mai prodotti liquidi o abrasivi. Scollegare il dispositivo prima della pulizia.

Dove trovare i pezzi di ricambio?

I componenti come CPU, memoria, dischi e schede di espansione sono parti standard. Contattare ASUS o rivenditori autorizzati per eventuali pezzi specifici.

MANUALE UTENTE V3P5V900 ASUS

Manuale per l' Installazione

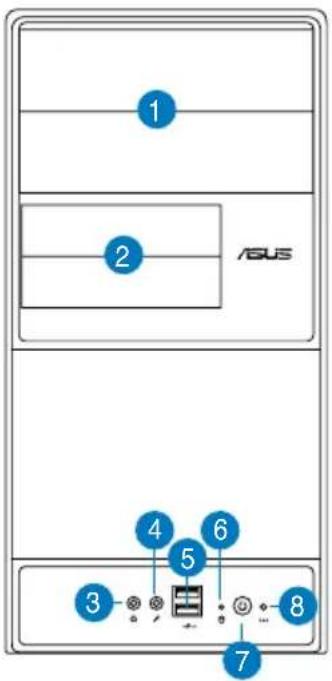

Funzionalità del pannello anteriore

1. coperchio alloggiamento lettore da 5.25-pollici
2. coperchio alloggiamento lettore da 3.5-pollici
3. Porta cuffie
4. Porta microfono
5. Porte USB 2.0*
6. LED HDD
7. Pulsante alimentazione
8. Pulsante Reset

NOTA: *Alcuni modelli possono avere due porte aggiuntive USB 2.0 e/o una porta IEEE 1394a.

1 2 ASUS 4 5 6 3 8 7

1 2 4 5 6 7 3 8 ADUS

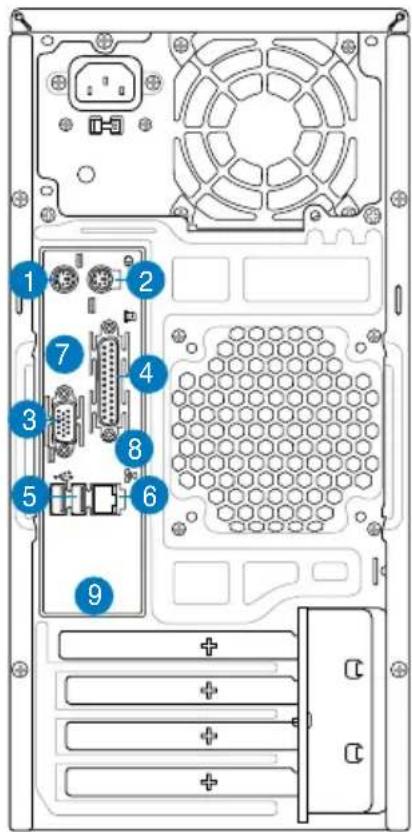

Funzionalità del pannello posteriore

NOTA: Le porte del pannello posteriore e la loro posizione possono variare, in funzione del modello del sistema utilizzato. Per una dettagliata descrizione, riferirsi alla Guida Utente del sistema.

1. Porta tastiera PS/2 ( )
2. Porta mouse PS/2 (
3. Porta VGA ( )
4. Porta parallela (
5. Porte USB 2.0 ( ) (alcuni modelli possono avere quattro porte posteriori USB 2.0)

1. Porta LAN (RJ-45) (☐)

1. Una delle seguenti porte:

- Porta E -SATA (

- Porta seriale (COM1) (

- Porta DVI (

- Porta Uscita S/PDIF Ottica (

- Porta Uscita S/PDIF Coassiale (

1. Porta IEEE1394a ( ) (soltanto per alcuni modelli)

1. Una delle seguenti configurazioni per le porte audio:

- 6-canali

• 8-canali

Per i dettagli, riferirsi alla tabella di configurazione.

Componenti interni

1. Coperchio pannello anteriore
2. Alloggiamento vuoto per lettore ottico da 5.25-pollici
3. Alloggiamento lettore floppy

4. Alloggiamento lettore disco fisso

5. Unità di alimentazione

6. Spazio per la ventola del telaio
7. Scheda madre ASUS*
8. Supporti di metallo slot di espansione

Selezione del voltaggio

L'unità di alimentazione del sistema ha un selettore di voltaggio da 115 V/230 V posto vicino al connettore di alimentazione. Utilizzare questo interruttore per selezionare il voltaggio per la propria zona.

Se il voltaggio è di 100-127 V, impostare l'interruttore su 115 V.

Se il voltaggio è di 200-240 V, impostare l'interruttore su 230 V.

115

NOTA: Per l'esatta collocazione del selettore di voltaggio, riferirsi alla Guida Utente del sistema.

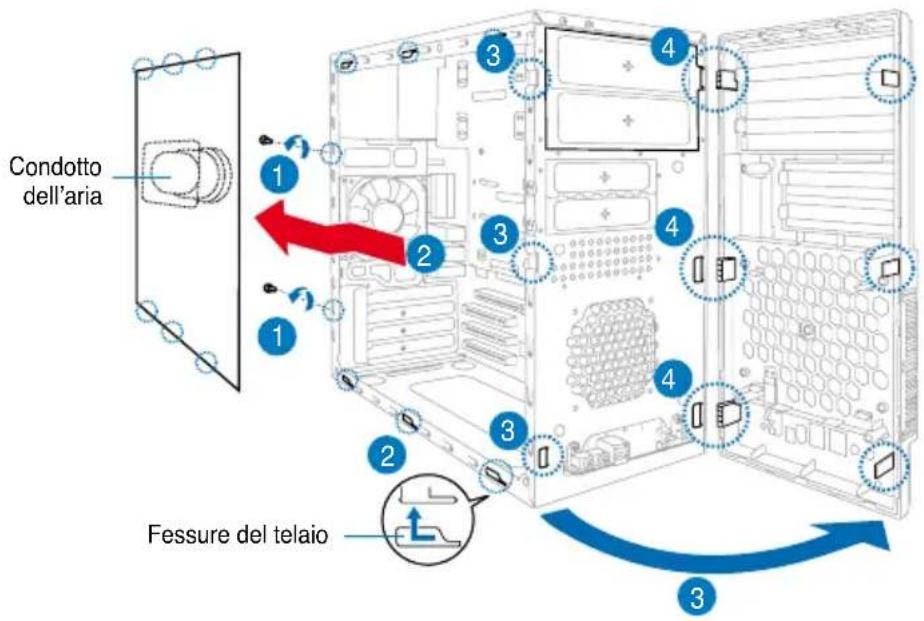

Rimozione del coperchio laterale e del pannello anteriore

1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore finché i suoi ganci non si liberano dalle alette dello chassis. Mettere da parte il coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli finché non si liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, finché non appariranno le alette a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.

Condotto dell'aria 1 2 3 4 Fessure del telaio 3

Installazione della CPU

Installazione di una CPU Intel® Pentium® 4 nel formato LGA775

1. Individuare il socket CPU sulla scheda madre.

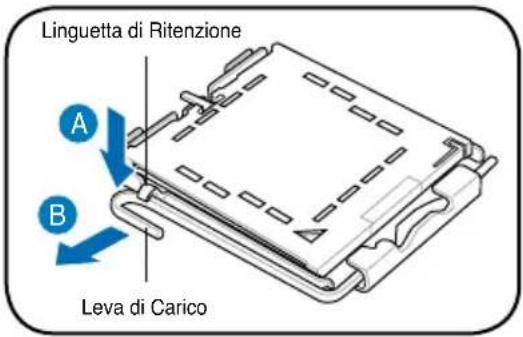

2. Premere la leva di carico con il pollice (A) e spostarla verso sinistra (B) finché non sarà rilasciata dalla linguetta che la trattiene.

ATTENZIONE. Per evitare di danneggiare i pin, non rimuovere la protezione PnP salvo si stia installando una CPU.

Linguetta di Ritenzione A B Leva di Carico

1. Sollevare la leva di caricamento nella direzione della freccia per un angolo di 135°.
2. Sollevare la piastra di caricamento con il pollice (4A), poi premere con l'indice il tappo PnP dalla piastra di caricamento per rimuoverlo (4B).

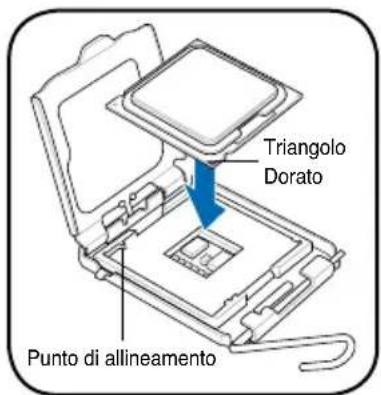

3. Posizionare la CPU sopra lo zoccolo, assicurandosi che il triangolo dorato sia allineato con l'angolo in basso a sinistra dello zoccolo. Il punto di allineamento presente sullo zoccolo dovrà inserirsi nell'intaglio della CPU.

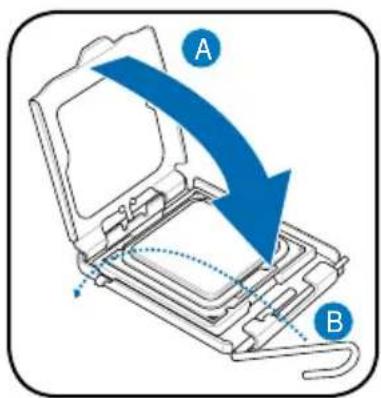

4. Chiudere la piastra di caricamento (A), poi premere la leva di caricamento (B) finché non si blocca nella linguetta di ritenzione.

Tappo PnP Piastra di caricamento 4B 4A 3

Triangolo Dorato Punto di allineamento

A B

Italiano

Installazione di una CPU AMD

1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di 90°-100°.
2. Installare la CPU al socket, assicurandosi che l'angolo della CPU con il triangolo dorato corrisponda all'angolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.

ATTENZIONE. Un'installazione non corretta della CPU nel socket può danneggiare gravemente la CPU e i suoi contatti!

Installazione della ventola della CPU e del dissipatore

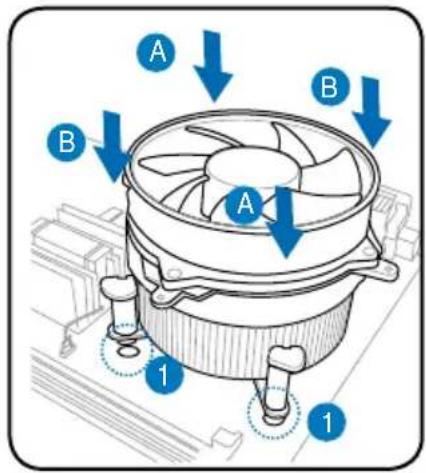

Installazione di dissipatore e ventola per la CPU IntePentium® 4

1. Posizionare il dissipatore sopra la CPU installata, assicurarsi che le quattro perni corrispondano con i fori presenti sulla scheda madre.
2. Premere verso il basso due perni alla volta in sequenza diagonale per assicurare il dissipatore e il montaggio della ventola in posizione.
3. Quando il gruppo dispersore di calore - ventolina è in sito, collegare il cavo ventolina CPU al connettore sulla scheda madre.

A B A B 1 1

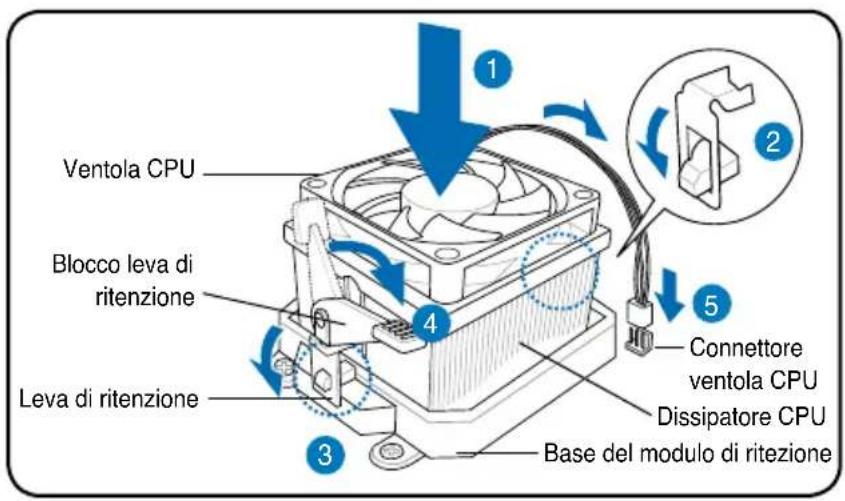

Installazione di dissipatore e ventola per la CPU AMD

1. Posizionare il dissipatore sopra la CPU installata.

IMPORTANTE. Assicurarsi che ventola e dissipatore si inseriscano perfettamente nella base del modulo di ritenzione, altrimenti non sarà possibile bloccare il supporto.

1. Attaccare un'estremità del supporto di bloccaggio alla base del modulo.
2. Attaccare l'altra estremità (vicino al blocco) alla base del modulo finché non risulterà in posizione.

NOTA. Il dissipatore e la ventola della CPU vengono forniti con le istruzioni per l'installazione della CPU, dissipatore, e per il meccanismo di bloccaggio. Se le istruzioni descritte in questo paragrafo non corrispondono con la documentazione della CPU, seguire il successivo.

1. Premere verso il basso il blocco del supporto sul meccanismo di bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.
2. Connettere il cavo della ventola della CPU al connettore della scheda madre.

ATTENZIONE. Non dimenticare di collegare il connettore della ventola della CPU o potrebbe verificarsi un errore hardware!

Ventola CPU Blocco leva di ritenzione Leva di ritenzione 1 2 3 4 5 Connettore ventola CPU Dissipatore CPU Base del modulo di ritezione

Installazione della DIMM

1. Localizzare i socket della DIMM nella scheda madre.
2. Sbloccare il socket della DIMM premendo le leve di trattenimento verso l'esterno.

3. Allineare la DIMM al socket in modo che la tacca della DIMM coincida con quella del socket.

4. Premere il DIMM nel socket finché i ganci di trattenimento non scattano all'interno.

• Togliere l'alimentazione prima di aggiungere o rimuovere le DIMM. L'omissione di queste operazioni può causare danni gravi alla scheda madre e/o agli altri componenti.
• La DIMM DDR può coincidere con la tacca in una sola direzione. NON forzare la DIMM nello zoccolo per evitare di danneggiarla.

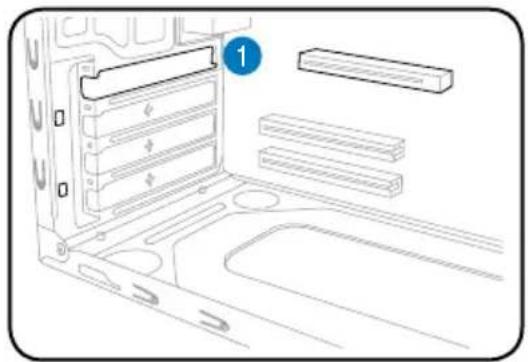

Installazione della scheda di espansione

1. Rimuovere il blocco del supporto di metallo.

2. Rimuovere la staffa metallica di fronte all'alloggiamento che si intende utilizzare.

1. Inserire il connettore della scheda nell'alloggiamento, poi premere la scheda fermamente finché non risulti in posizione.

1. Riposizionare il blocco del supporto di metallo.

Installazione dei drive di memoria

Lettore ottico

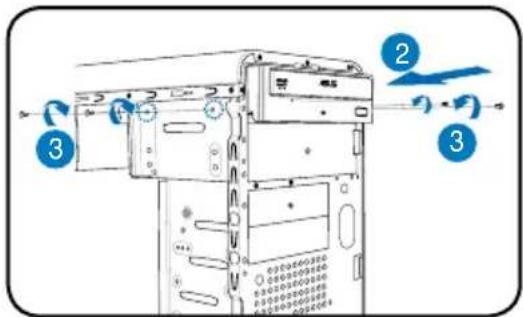

1. Posizionare lo chassis in verticale, e rimuovere il coperchio metallico superiore dell'alloggiamento del lettore da 5.25".

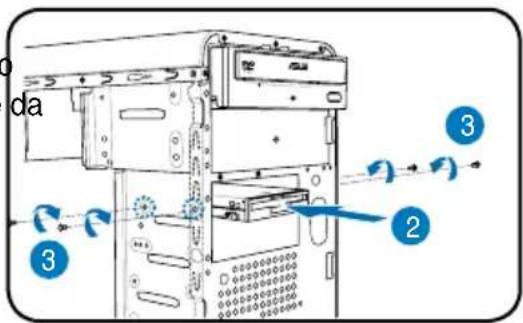

2. Inserire il lettore ottico nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

3. Bloccare il lettore ottico con due viti su entrambi i lati dell'alloggiamento.

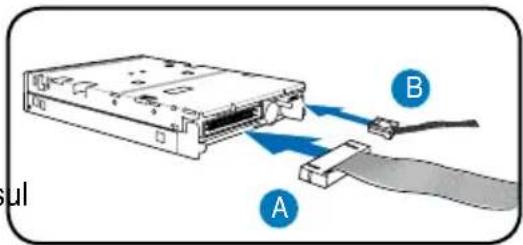

4. Collegare le spine IDE (A) e alimentazione (B) ai connettori sul retro del lettore.

1. Posizionare lo chassis in verticale, quindi rimuovere il coperchio metallico inferiore dell'alloggiamento del lettore 3.5".

2. Inserire il lettore del floppy nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

3. Bloccare il floppy con due viti su entrambi i lati dell'alloggiamento.

4. Collegare le spine del segnale (A) e di alimentazione (B) ai connettori posti sul retro del lettore.

da 3 2 3

1. Posizionare lo chassis in verticale, quindi rimuovere il coperchio metallico superiore dell'alloggiamento del lettore da 3.5".

2. Inserire il disco fisso nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

1. Bloccare il disco fisso con due viti su entrambi i lati dell'alloggiamento.

2. Per HDD SATA: Collegare le spine del segnale e di alimentazione di SATA ai connettori posti dietro al lettore.

Per HDD IDE: Collegare le spine IDE e di alimentazione ai connettori posti sul retro del lettore.

SATA IDE

Rimozione dei coperchi degli alloggiamenti e reinstallazione dei pannelli anteriore e laterale

Se si era installato un lettore ottico e/o per floppy, rimuovere il coperchio(i) del pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:

1. Localizzare i blocchi del coperchio dell'alloggiamento.

2. Premerli verso l'esterno per liberare il coperchio.

3. Premere il coperchio verso l'interno, poi metterlo da parte.

4. Seguire le stesse istruzioni per rimuovere il coperchio dell'alloggiamento del lettore da 3.5".

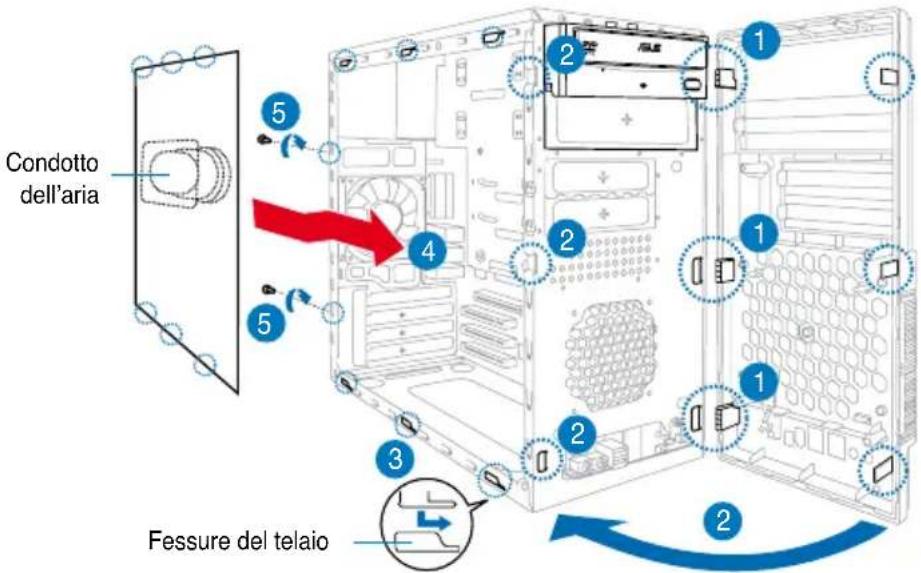

Per reinstallare il pannello anteriore e il coperchio laterale:

1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul lato destro dello chassis.

2. Ruotare l'assemblaggio del pannello anteriore a sinistra, inserire quindi i ganci nello chassis finché il pannello non sarà in posizione.

3. Inserire i ganci del coperchio laterale nei fori in alto e in basso dello chassis.

4. Premere il coperchio laterale nella direzione del pannello anteriore finché non risulti in posizione.

5. Bloccare il coperchio con le due viti tolte prima.

Condotto dell'aria Fessure del telaio
