Tipo de produto	Placa de cozimento vitrocerâmica
Marca	BRANDT
Modelo	TV650XT1
Material da superfície	Vidro vitrocerâmico
Número de zonas de cozimento	4 zonas (tipo radiação ou halogêneo)
Alimentação elétrica	Conexão à rede elétrica via forno ou tomada dedicada, aterramento obrigatório
Potência máxima	Aproximadamente 7 kW (conforme modelo)
Controles	Manuais com botões ou manípulos (conforme versão)
Indicador de calor residual	Sim, luz indicadora ou exibição "H"
Regulação automática	Sim, as zonas de cozimento ligam e desligam para manter a potência selecionada
Tipos de recipientes recomendados	Aço inoxidável de fundo espesso, alumínio de fundo liso, aço esmaltado
Dimensões de embutir (L x P)	Aproximadamente 56 x 49 cm (verificar conforme modelo)
Distância mínima às paredes	4 cm nas laterais e atrás
Limpeza recomendada	Esponja sanitária, raspador especial para vidro, vinagre branco, produto especial para vitrocerâmica
Precauções de segurança	Não tocar nas zonas quentes, evitar impactos, não usar limpador a vapor
Garantia	2 anos (padrão)
Serviço pós-venda	Contato Brandt via site ou manual

Perguntas frequentes - TV650XT1 BRANDT

Que tipos de recipientes posso usar na placa de cozimento?

Use de preferência recipientes em aço inoxidável de fundo espesso (tri-metal ou sanduíche), alumínio de fundo liso espesso ou aço esmaltado. O fundo deve ser plano e de diâmetro adequado à zona de cozimento.

Como limpar sujeiras incrustadas na vitrocerâmica?

Para sujeiras queimadas ou transbordamentos açucarados, use um raspador especial para vidro para alisar, depois uma esponja sanitária úmida. Para manchas de calcário, aplique vinagre de álcool branco quente. Para manutenção semanal, recomenda-se um produto especial para vitrocerâmica com silicone.

O que fazer se aparecer uma fissura na placa de cozimento?

Desconecte imediatamente o aparelho para evitar risco de choque elétrico. Contacte o serviço pós-venda para substituir a superfície de vidro. Não utilize a placa antes do reparo.

Como economizar energia durante o cozimento?

Para finalizar o cozimento, coloque a zona em 0 e deixe o recipiente no lugar para usar o calor acumulado. Use uma tampa sempre que possível para reduzir perdas por evaporação.

Posso usar um limpador a vapor para limpar a placa?

Não, o uso de limpador a vapor é proibido pois o jato de vapor pode danificar a placa de cozimento.

Por que apenas um lado da placa funciona?

Verifique a ligação elétrica. Se apenas um lado funcionar, pode haver um problema de conexão. Consulte o capítulo 'Ligação' do manual ou chame um instalador.

Como evitar que o alumínio derretido danifique a placa?

Nunca coloque papel de alumínio, bandejas de alumínio ou alimentos embalados em papel alumínio sobre a placa. O alumínio derreteria e danificaria permanentemente a superfície.

O que significam as luzes indicadoras ou a exibição 'H'?

A luz acende quando a zona de cozimento está quente, mesmo após desligar. 'H' indica calor residual. Não toque nessas zonas enquanto a luz estiver acesa.

Posso embutir a placa sobre um forno?

Sim, a placa pode ser embutida diretamente na bancada sobre um forno em posição alta, com distância mínima de 10 mm. Uma junta garante a vedação.

Como instalar a placa de cozimento corretamente?

A ligação elétrica deve ser realizada por um instalador qualificado. Certifique-se de que o aterramento está conforme. Use um plugue macho padrão CEE ou um disjuntor omnipolar com espaçamento de contatos de pelo menos 3 mm.

MANUAL DE UTILIZADOR TV650XT1 BRANDT

PT MANUAL DE INSTALAÇÃO E DE UTILIZAÇÃO

Acabou de adquirir uma placa de cozinha BRANDT e gostaríamos de lhe agradecer desde já a sua preferência.

Toda a nossa paixão e o nosso saber-fazer foram dedicados a este aparelho, de maneira a que ele possa satisfazer o melhor possível as suas necessidades. Inovador e eficiente, concebemo-lo a pensar na sua permanente facilidade de utilização.

Na gama de produtos BRANDT encontrará também uma vasta selecção de fornos, microondas, exaustores, fogões, máquinas de lavar louça, máquinas de lavar roupa, máquinas de secar roupa, frigoríficos e congeladores, que poderá combinar com a sua nova placa BRANDT.

Para mais informações de carácter útil e complementar, bem como para encontrar todos os nossos produtos, consulte o nosso site www.brandt.com.

BRANDT

Com a preocupação de melhorar constantemente os nossos produtos, reservamoso o direito de modificar as respectivas características técnicas, funcionais ou estéticas por motivos ligados à sua evolução.

Importante

Antes de pôr o aparelho a funcionar, leia este guia de instalação e de utilização com atenção para se familiarizar mais rapidamente com o seu funcionamento.

www.brandt.com

ÍNDICE

PT

• Instruções de segurança ____ 26
• Respeito pelo meio ambiente 26
• Descrição do aparelho 27

1 / INSTALAÇÃO DA PLACA DE COZINHA

• Escolha do local de instalação ____ 28
• Encastramento 28
• Ligação eléctrica 29

2 / UTILIZAÇÃO DA PLACA DE COZINHA

• Descrição da parte superior da placa 30
• Recipientes para a vitrocerâmica 31
• Colocação em funcionamento ____ 31

•

3 / MANUTENÇÃO CORRENTE DA PLACA

• Preservar a placa 32
• Limpar a placa 32

4 / MENSAGENS ESPECÍFICAS E INCIDENTES

- Aquando da colocação em serviço ____ 33

5 / TABELA DE COZEDURA 34

PT

- INSTRUÇÕES DE SEGURANÇA

Esta placa de cozinha foi concebida para ser utilizada par uso doméstico.

Concebidas exclusivamente para cozinhar bebidas e géneros alimentares, estas placas de cozinha não contêm nenhum componente a base de amianto.

- Calor residual

Enquanto uma zona de aquecimento que está a funcionar estiver quente, um sinal luminoso "H"(consoante os modelos) correspondente a esta zona permanece aceso no indicador.

Quando uma zona de cozedura está em posição de paragem, se a sua temperatura for elevada, esta afixação permanece acesa.

Atenção

Não tocar nestas zonas para evitar queima-duras.

Não olhar fixamente para as lâmpadas de halogéneo das zonas de cozedura.

- Os materiais que constituem esta embalagem são recicláveis. Por isso, participe à sua reciclagem e coloque-os nos contentores municipais previstos para o efeito.

- Este aparelho também contém vários materiais recicláveis. A presença deste símbolo indica-lhe que os aparelhos usados não devem ser misturados com os outros resíduos. A reciclagem dos aparelhos organizada pelo seu fabricante rea

lizar-se-á assim nas melhores condições, em conformidade com a directiva europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos. Dirija-se junto da sua junta de freguesia ou do seu revendedor para conhecer os pontos de recolha dos aparelhos usados mais próximos do seu domicílio.

- Obrigado pela sua colaboração na protecção do meio ambiente.

Perigo eléctrico

Verifique se não há nenhum cabo de alimentação de outro aparelho eléctrico que esteja ligado perto da placa de cozinha e que esteja em contacto com as zonas de cozedura.

Se constatar o aparecimento de alguma fenda na superfície do vidro, desligue imediatamente a placa para evitar choques eléctricos.

Para tal, retire os fusíveis ou accione o disjuntor.

Não voltar a utilizar a placa de cozinha antes da substituição da parte de cima em vidro.

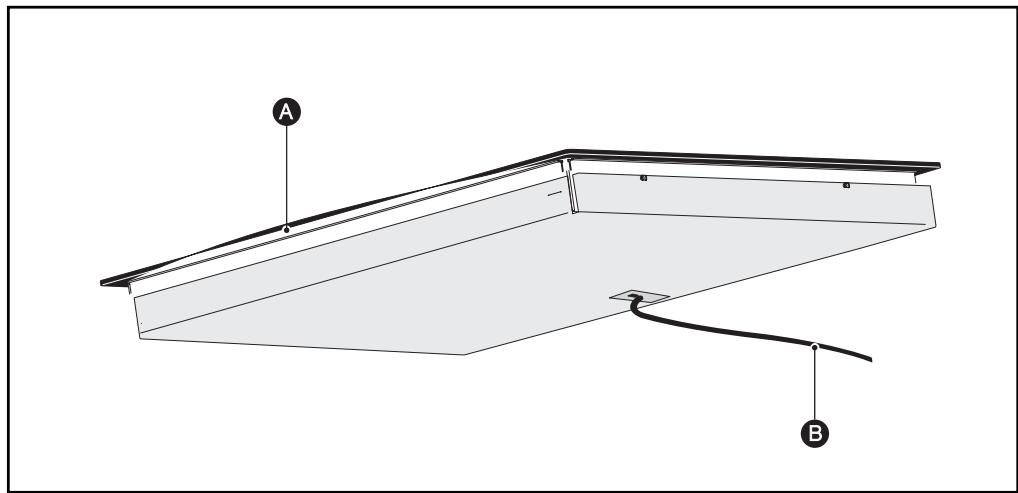

• DESCRIÇÃO DA PLACA DE COZINHA


A Vidro vitrocerâmico
B Fio de alimentação

PT 1 / INSTALAÇÃO DA PLACA DE COZINHA

- ESCOLHA DO LOCAL DE INSTALAÇÃO

A placa deve ser colocada de maneira a deixar sempre a ficha eléctrica acessível.

A distância entre as bordas da placa e a parede (ou separação) lateral ou traseira deve ser no mínimo de 4 cm (zona A).

A placa pode ser encastrada directamente no plano de trabalho por cima do forno em posição alta. (distância mínima 10 mm)

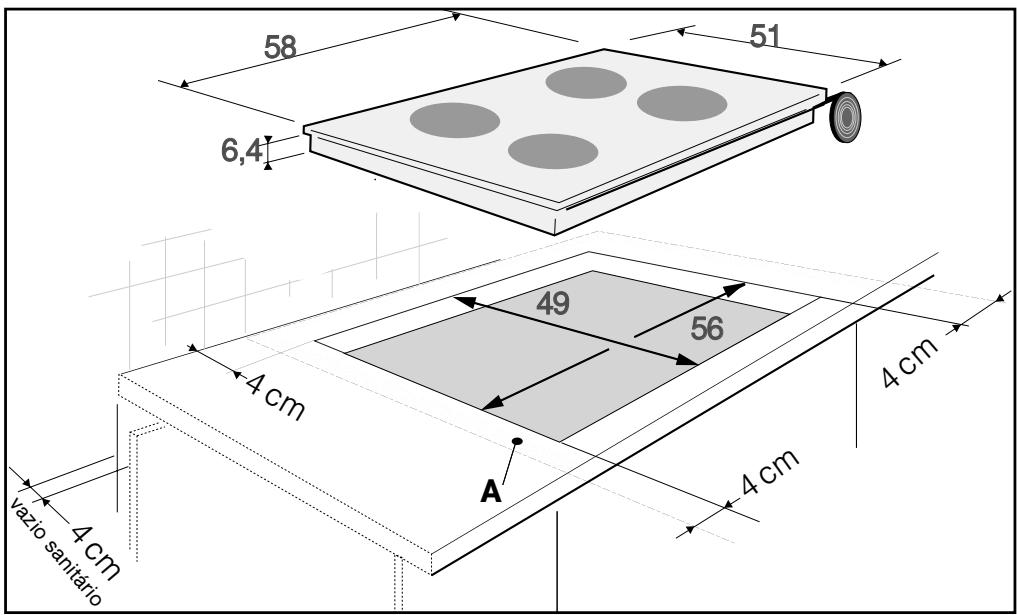

• ENCASTRAMENTO

Seguir o esquema acima.

A estanquecidade com o plano de trabalho é garantida através de uma junta.

-Esta junta é colada por baixo da placa, insira directamente a placa no recorte.

-Esta junta é fornecida na bolsa, cole-a por baixo da placa.

1 / INSTALAÇÃO DA PLACA DE COZINHA

PT

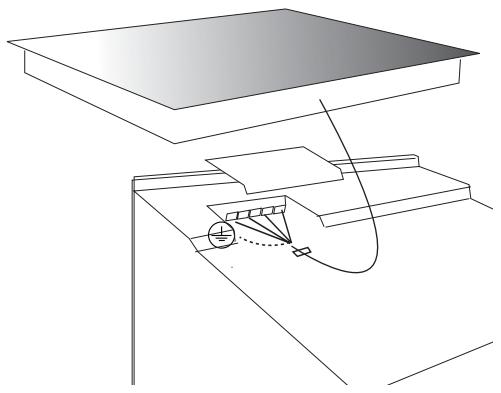

• LIGAÇÃO ELÉCTRICA

Ponha o forno diante do móvel.

Desmonte a placa de cobertura superior do forno (ver Modo de emprego e Instruções de montagem do forno).

Ligue o fio de ligação à terra (amarelo e verde) do cabo de alimentação da sua mesa aos terminais especiais situados sobre o seu forno e assinaladas pelo símbolo

Ligue os conectores (alimentação da zona de cozedura) da sua placa aos do forno.

Torne a montar a placa de protecção do forno.

Ligue o seu forno à rede.

A ligação eléctrica correspondente às placas de ligação fixadas nas costas do seu forno deve ser efectuadas por um instalador profissional. Este deverá certificar-se que o aparelho foi ligado de acordo com as instruções de montagem e as normas locais.

O aparelho deve ser ligado por meio de uma ficha macho segundo as normas CEE ou através de interruptor omnipolar cuja distância entre os contactos deve ser de pelo menos 3 mm.

Atenção

Declinamos a nossa responsabilidade em caso de acidente imputável à inexistência de ligação à terra ou de ligação não conforme.

Se o cabo estiver estragado deve ser substituído pelo fabricante, pelo respectivo Serviço de Após Venda ou por pessoa de qualificação similar a fim de evitar acidentes.

PT 2 / UTILIZAÇÃO DA PLACA DE COZINHA

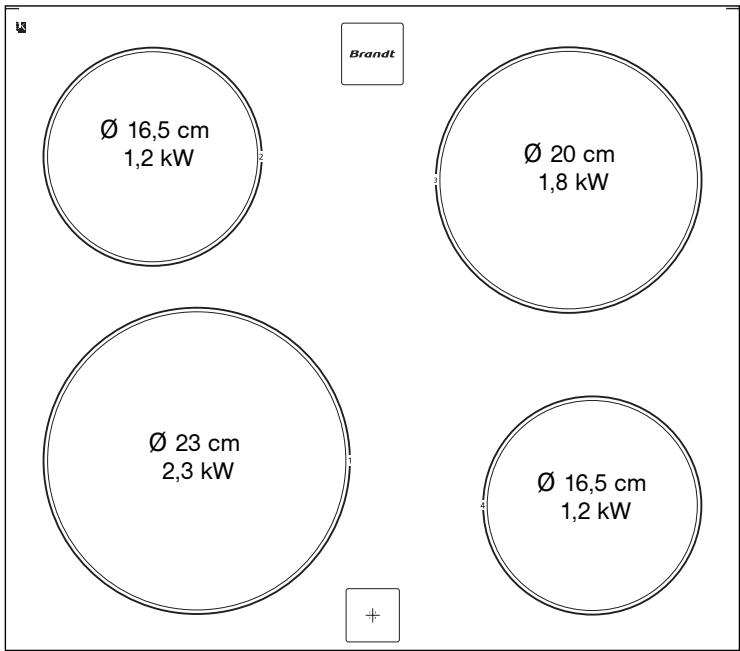

- DESCRIÇÃO DA PARTE DE CIMA

TV 650

2 / UTILIZAÇÃO DA PLACA DE COZINHA

PT

- RECIPIENTES PARA A VITROCERÂMICA

- Os recipientes

Devem estar concebidos para a cozinha eléctrica.

O fundo deve ser plano.

Utilize de preferência panelas em:

• Aço inoxidável com fundo trimetálico espesso ou “sandwich”.
  – Alumínio com fundo liso espesso,
• Aço esmaltado

- Utilização

Uma regulação superior é necessária em caso:

• de quantidades importantes
• de cozeduras com um recipiente sem tampa
• da utilização de uma panela em vidro ou cerâmica.

Uma regulação inferior é necessária em caso:

• de cozedura de alimento com tendência para queimar facilmente (começar com uma regulação mais fraca, a regulação pode ser aumentada se necessário).
• de derrame (retire a tampa ou a panela, depois baixe a regulação).

• Poupança de energia:

Para acabar a cozedura, coloque na posição 0, deixando o recipiente em posição para utilizar o calor acumulado. (desta forma poupa energia).

Sempre que possível, tape os recipientes com tampas para reduzir as perdas de calor por evaporação.

- Regulação automáticas dos focos

Os focos regulam-se automaticamente, acendem-se e apagam-se para manter a potência seleccionada. Assim, a temperatura permanece homogénea e adaptada à cozedura dos seus alimentos.

A frequência de regulação varia consoante a potência seleccionada.

Conselho Utilizer

Utilizar um recipiente com um tamanho adequado. o diâmetro do fundo do recipiente deve ser igual ou superior à zona serigráfica.

Não deixar um recipiente vazio em cima de uma zona de aquecimento.

Não deixar recipientes que contenham óleo ou gorduras quentes sem vigilância em cima de uma zona de aquecimento.

• COLOCAÇÃO EM FUNCIONAMENTO

PT 3 / MANUTENÇÃO CORRENTE DO APARELHO

• PRESERVAR O APARELHO

Evitar choques com os recipientes:

A superfície de vidro vitrocerâmico é bastante resistente, mas não é inquebrável.

Não colocar tampas quentes sobre a placa de cozinha, pois o efeito de “ventosa” das tampas pode danificar a parte de cima vitrocerâmica. Um efeito ‘ventosa’ pode danificar a parte de cima em vitrocerâmica.

Evitar a fricção de recipientes, já que com o tempo esta pode provocar uma degradação da decoração na parte de cima vitrocerâmica.

Evitar colocar recipientes sobre o quadro ou moldura (consoante o modelo).

Evitar a utilização de recipientes com fundo rugoso ou amolgado, já que estes podem conter ou transportar materiais que poderão manchar ou riscar a placa de cozinha.

Estes defeitos, que não provocam o não

funcionamento ou a impossibilidade de utilização da placa, não são abrangidos pela garantia.

Não guardar detergentes de limpeza ou produtos inflamáveis no móvel situado por baixo da placa de cozinha.

Esta precaução é válida, obviamente, para todos os modos de cozedura.

Nunca utilizar folhas de papel de alumínio para a cozedura. Nunca colocar produtos embalados com alumínio ou em recipientes de alumínio na placa de cozinha.

O alumínio pode derreter-se e danificar definitivamente a placa de cozinha.

A placa de cozinha nunca deve servir para armazenar o que quer que seja (acendimento intempestivo, riscos, etc.).

Não utilizar aparelhos de limpeza a vapor. O jacto de vapor pode danificar a placa.

• LIMPAR A PLACA DE COZINHA

TIPOS DE SUJIDADE	UTILIZAR	COMO LIMPAR ?
Sujidade ligeira.	Esponjas sanitárias.	Demolhar convenientemente com água quente a zona a lavar e depois limpar.
Acumulação de sujidade reaquecida.Derrames de açúcar ou de plásticos derretidos.	Esponjas sanitárias.Raspador especial para vidro.	Demolhar convenientemente com água quente a zona a lavar, utilizar um raspador especial para vidro para tirar o maior, acabar com o lado de esfregão de uma esponja sanitária e depois limpar.
Auréolas e marcas de calcário.	Vinagre de álcool branco.	Deitar vinagre de álcool branco aquecido em cima da sujidade, deixar agir e limpar com um pano macio.
Colorações metálicas brilhantes.Limpeza semanal.	Detergente especial para vidro vitrocerâmico.	Espalhar sobre a superfície um detergente especial para vidro vitrocerâmico, de preferência um que contenha silicone (efeito protector).

creme

esponja sanitária especial louça delicada

• Aquando da instalação

PROBLEMA CONSTATADO:	CAUSAS POSSÍVEIS:	O QUE SE DEVE FAZER:
A instalação provoca o corte do disjuntor.	Problema na ligação eléctrica da placa.	Verifique a sua conformidade.Ver capítulo sobre ligação.
Só um lado da placa é que funciona.

Atenção

No caso de o vidro em vitrocerâmica quebrar ou rachar, ainda que ligeiramente,

desligue imediatamente o aparelho de modo a evitar qualquer risco de choque eléctrico.

Contacte o Serviço Pós-Venda.

PT 5 / TABELA DE COZEDURA

• VITROCERÂMICA

		FRITAR LEVAR EBUÇÃO		COZER/ALOURAR NOVAMENTE AO PONTO DE EBUÇÃO EBUÇÃO FERIVURA CALDOS PEQUENOS		COZER/APURAR			MANTERAO QUENTE
		9	8	7	6	5	4	3	2	1
SOPAS	CALDOS
	CREMES ESPESSOS
PEIXE	CALDO
	CONGELADOS
MOLHOS	ESPESSO A BASE DE FARINHA
	COM MANTEIGA E OVOS (BEARNÊS, HOLANDÊS)
	MOLHOS PREPARADOS	9	8	7	6	5	4	3	2	1
LEGUMES	ENDÍVIAS, ESPINAFRES
	LEGUMES SECOS
	BATATAS COZIDAS
	BATATAS ALOURADAS
	BATATAS SALTEADAS
	DESCONGELAÇÃO DE LEGUMES
CARNE	CARNES POUCO ESPESSAS
	HAMBÚRGUERES NA FRIGIDEIRA
	GRELHADOS (GRELHA EM FERRO FUNDIDO)
FRITOS	BATATAS FRITAS CONGELADAS
	BATATAS FRITAS FRESCAS
		9	8	7	6	5	4	3	2	1
VARIANTES	PANELA DE PRESSÃO (LOGO QUE A COMEÇAR A OUVIR)
	COMPOTAS DE FRUTAS
	CREPES
	CREME INGLÊS
	CHOCOLATE DERRETIDO
	COMPOTAS
	LEITE
	OVOS ESTRELADOS
	MASSAS
	BOIÕES PARA BEBÉ (BANHO-MARIA)
	GUISADOS
	ARROZ À CRIOLA ARROZ DOCE

EL
