Tipo de produto	Projetor LED móvel com tripé telescópico
Marca	Brennenstuhl
Modelo	JARO 5003 M
Índice de proteção (IP)	IP65
Tensão nominal	220-240 V ~ 50/60 Hz
Uso	Interior e exterior
Ajuste	Orientação ajustável com trava rápida
Alça de transporte	Sim
Tripé telescópico	Sim, altura ajustável
Montagem no tripé	Parafuso de fixação no tubo
Fonte de luz	LED não substituível
Limpeza	Pano seco ou levemente úmido, sem solvente
Manutenção	Verificar antes do uso quanto a danos
Segurança	Não olhar diretamente para o feixe, uso estável, cabo não substituível
Peças de reposição	Vidro de segurança de reposição original
Reparabilidade	Fonte de luz não substituível, substituir o conjunto
Descarte	Em conformidade com a diretiva REEE, não descartar no lixo doméstico
Garantia e declaração	Declaração de conformidade disponível junto ao fabricante

Perguntas frequentes - JARO 5003 M BRENNENSTUHL

Como instalar o projetor no tripé telescópico?

Afrouxe o parafuso de fixação (C) na base do tripé, estenda os pés e aperte novamente o parafuso. Fixe o projetor na rosca no topo do tubo usando o parafuso de fixação (A). Para ajustar a altura, afrouxe os anéis de aperto (B), ajuste e aperte novamente.

Posso usar este projetor ao ar livre?

Sim, é projetado para uso interno e externo graças ao seu índice de proteção IP65 que o protege contra jatos de água e poeira.

Como limpar o projetor?

Use um pano seco ou levemente úmido. Não use solventes ou produtos abrasivos. Certifique-se de que o projetor esteja desconectado antes da limpeza.

A fonte de luz é substituível?

Não, a fonte de luz LED não é substituível. Quando atingir o fim de sua vida útil, você deve substituir o conjunto do projetor.

O que fazer se o vidro de segurança estiver danificado?

Substitua-o por uma peça de reposição original Brennenstuhl antes de usar o projetor. Nunca use o projetor com um vidro danificado.

Quais são as precauções de segurança importantes?

Verifique se o projetor e o cabo não estão danificados antes de cada uso. Nunca olhe diretamente para o feixe de luz. Certifique-se de que o projetor esteja colocado em uma superfície estável e fora do alcance de crianças.

Como ajustar a orientação do projetor?

Afrouxe a trava rápida no suporte, incline o projetor na posição desejada e aperte novamente a trava para bloquear o ângulo.

O projetor pode ser usado em uma superfície inclinada?

Recomenda-se colocar o projetor em uma superfície seca e plana. Para uso no tripé, certifique-se de que o tripé esteja bem estável e que os pés estejam totalmente estendidos.

Como devo descartar o projetor no fim da vida útil?

Não o descarte no lixo doméstico. Deposite-o em um ponto de coleta para aparelhos elétricos e eletrônicos de acordo com a diretiva europeia 2012/19/UE.

O cabo de alimentação pode ser substituído?

Não, o cabo externo flexível não pode ser substituído. Se o cabo estiver danificado, o projetor deve ser descartado por razões de segurança.

MANUAL DE UTILIZADOR JARO 5003 M BRENNENSTUHL

PT Manual de instruções.... 46

EE Kasutusjuhend.... 49

PT Manual de instruções Projetor LED móvel / Suporte para projetor LED JARO

Atenção: antes de utilizar o projetor, leia atentamente este manual de instruções e mantenha-o em lugar seguro!

DADOS TÉCNICOS

Classe de proteção: I

Tipo de proteção: IP 65

Tensão nominal 230 V versões: 220-240 V\~ 50/60 Hz

Tensão nominal 110 V versões: 100-130 V\~ 50/60 Hz

Instalação: H07RN-F 3G1,0

Fator de potência: ver tabela (página 2)

Estes projetores LED são adequados para iluminação interna e externa.

UTILIZAÇÃO

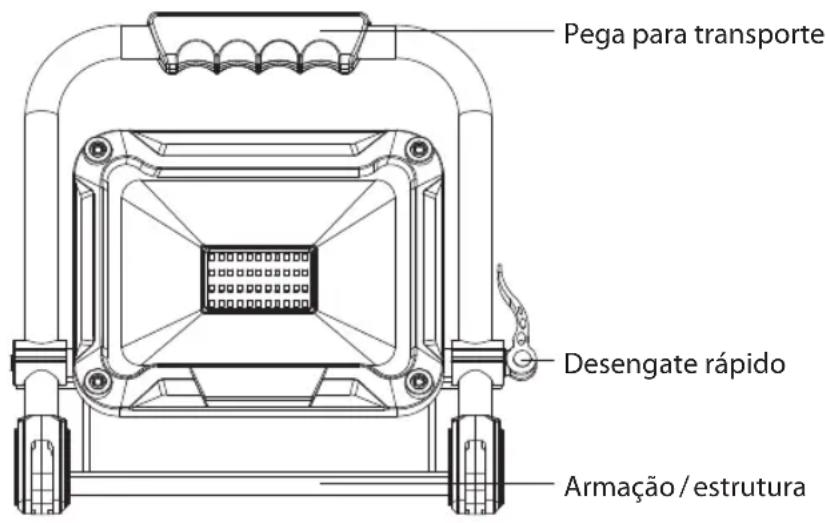

Colocar o projetor numa superfície plana e seca. O ângulo de inclinação do projetor pode ser ajustado. Para tal, desapertar o dispositivo lateral de libertação rápida, girar o foco do projetor para a posição desejada e, a seguir, apertar novamente o dispositivo de libertação rápida.

UTILIZAÇÃO

PROJETOR LED COM TRIPÉ

O projetor com a designação "T" são fornecidos com tripé.

Prestar especial atenção à estabilidade suficiente do tripé e à montagem segura do projetor.

Tripé para projetor único 20 W: com uma extensão de 75 cm a 160 cm Tripé para projetor único 30/50 W: com uma extensão de 86 cm a 152 cm Tripé para projetor duplo 2 x 20 W: com uma extensão de 82 cm a 142 cm

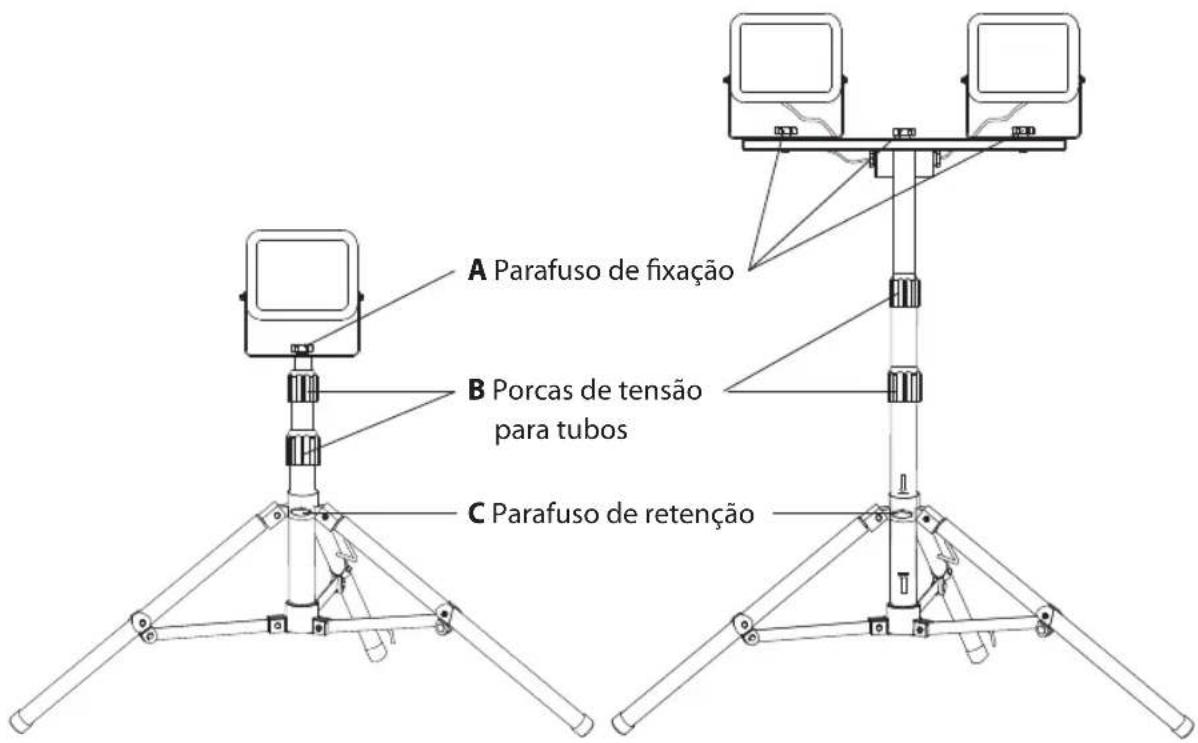

MONTAR O PROJETOR LED NO TRIPÉ

Desapertar o parafuso de retenção (C). Desdobrar completamente os suportes. Em seguida, apertar o parafuso de retenção (C).

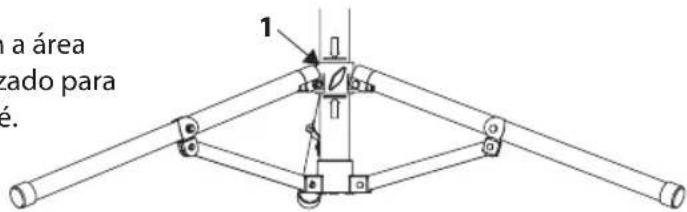

No tubo existem duas setas. Estas marcam a área onde o suporte do pé (1) deve estar localizado para assegurar a estabilidade suficiente do tripé. Verificar por isso se o suporte do pé (1) está na área entre as setas.

Fixar o projetor LED no tripé com o parafuso de fixação (A) que se encontra no orifício central da estrutura de montagem.

Desapertar porcas de tensão para tubos (B) para alterar a altura do tripé. Puxar o tripé até a altura desejada e apertar porcas de tensão para tubos (B).

AVISOS DE SEGURANÇA

1. Antes de cada utilização, examinar o projetor e a instalação relativamente a danos. Nunca utilize o projetor se verificar algum dano. Cuidado! Um projetor danificado ou uma instalação danificada representa um risco de vida por choque elétrico!

2. O fio flexível externo desta lâmpada não pode ser substituído. Se o fio estiver danificado, a lâmpada deverá ser eliminada.
   2.1. Válido para o artigo JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M.
   Para evitar riscos, qualquer cabo externo e flexível deste projetor que esteja danificado só pode substituído pelo fabricante, por um seu representante de serviço ou por um professional idêntico.

3. O projetor tem de ser devidamente aterrado.
4. O projetor não pode ser utilizado sem as anilhas de vedação corretamente instaladas!
5. Os projetores LED são extremamente brilhantes. Nunca se deve olhar diretamente para o foco de luz.
6. O projetor não deve ser utilizado com a capa protetora danificada. Neste caso, a capa protetora deve ser imediatamente substituída por uma capa protetora original da Brennenstuhl.

1. Certifique-se de que o projetor está numa posição segura e estável.

Certifique-se de que o cabo não está torcido ou danificado.

1. Mantenha o projetor fora do alcance das crianças. As crianças não podem avaliar o perigo da corrente elétrica.

MANUTENÇÃO

A fonte de luz deste projetor não é substituível; quando a fonte de luz atingir o fim da vida útil, substituir totalmente o aparelho de iluminação.

LIMPEZA

Não utilizar solventes, agentes de limpeza corrosivos ou produtos semelhantes. Limpar apenas com um pano seco ou ligeramente húmido.

ELIMINAÇÃO DE RESÍDUOS

Eliminar aparelhos elétricos de forma ecológica!

Os aparelhos elétricos não fazem parte do lixo doméstico!

De acordo com a Diretiva Europeia 2012/19/UE relativa a equipamentos elétricos e eletrónicos, os aparelhos elétricos usados devem ser recolhidos separadamente e reciclados de forma ecológica e benéfica ao meio-ambiente.

Informe-se junto às autoridades da sua localidade sobre as possibilidades de eliminar resíduos de aparelhos usados.

DECLARAÇÃO DE CONFORMIDADE

Solicitar a declaração de conformidade junto ao fabricante.
