Produkttyp	Mobiler LED-Strahler mit Teleskopstativ
Marke	Brennenstuhl
Modell	JARO 5003 M
Schutzart (IP)	IP65
Nennspannung	220-240 V ~ 50/60 Hz
Verwendung	Innen- und Außenbereich
Einstellung	Verstellbare Ausrichtung mit Schnellverriegelung
Tragegriff	Ja
Teleskopstativ	Ja, höhenverstellbar
Montage auf Stativ	Befestigungsschraube am Rohr
Lichtquelle	Nicht austauschbare LED
Reinigung	Trockenes oder leicht feuchtes Tuch, ohne Lösungsmittel
Wartung	Vor Gebrauch auf Beschädigungen prüfen
Sicherheit	Nicht direkt in den Lichtstrahl blicken, stabile Verwendung, Kabel nicht austauschbar
Ersatzteile	Originalsicherheitsglasscheibe als Ersatzteil
Reparierbarkeit	Lichtquelle nicht austauschbar, gesamte Einheit ersetzen
Entsorgung	Entsorgung gemäß WEEE-Richtlinie, nicht im Hausmüll entsorgen
Garantie und Erklärung	Konformitätserklärung beim Hersteller erhältlich

Häufig gestellte Fragen - JARO 5003 M BRENNENSTUHL

Wie installiere ich den Strahler auf dem Teleskopstativ?

Lösen Sie die Befestigungsschraube (C) am unteren Ende des Stativs, klappen Sie die Füße aus, dann ziehen Sie die Schraube wieder fest. Befestigen Sie den Strahler mit der Befestigungsschraube (A) am Gewinde an der Oberseite des Rohrs. Zum Einstellen der Höhe lösen Sie die Klemmringe (B), justieren und ziehen sie wieder fest.

Kann ich diesen Strahler im Außenbereich verwenden?

Ja, es ist für den Innen- und Außenbereich geeignet dank der Schutzart IP65, die es vor Spritzwasser und Staub schützt.

Wie reinige ich den Strahler?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Keine Lösungsmittel oder Scheuermittel verwenden. Stellen Sie sicher, dass der Strahler vor der Reinigung vom Netz getrennt ist.

Ist die Lichtquelle austauschbar?

Nein, die LED-Lichtquelle ist nicht austauschbar. Wenn sie das Ende ihrer Lebensdauer erreicht hat, muss der gesamte Strahler ersetzt werden.

Was tun, wenn die Sicherheitsglasscheibe beschädigt ist?

Ersetzen Sie sie durch ein original Brennenstuhl Ersatzteil, bevor Sie den Strahler verwenden. Verwenden Sie den Strahler niemals mit einer beschädigten Scheibe.

Welche wichtigen Sicherheitsvorkehrungen gibt es?

Überprüfen Sie vor jedem Gebrauch, dass Strahler und Kabel nicht beschädigt sind. Schauen Sie niemals direkt in den Lichtstrahl. Stellen Sie sicher, dass der Strahler auf einer stabilen Oberfläche und außerhalb der Reichweite von Kindern steht.

Wie stelle ich die Ausrichtung des Strahlers ein?

Lösen Sie die Schnellverriegelung am Halter, neigen Sie den Strahler in die gewünschte Position, dann ziehen Sie die Verriegelung wieder fest, um den Winkel zu arretieren.

Kann der Strahler auf einer geneigten Fläche verwendet werden?

Es wird empfohlen, den Strahler auf einer trockenen und ebenen Fläche zu platzieren. Bei Verwendung auf einem Stativ stellen Sie sicher, dass das Stativ stabil steht und die Füße vollständig ausgeklappt sind.

Wie entsorge ich den Strahler am Ende seiner Lebensdauer?

Entsorgen Sie ihn nicht im Hausmüll. Bringen Sie ihn zu einer Sammelstelle für Elektro- und Elektronikgeräte gemäß der EU-Richtlinie 2012/19/EU.

Kann das Netzkabel ausgetauscht werden?

Nein, das flexible Außenkabel kann nicht ausgetauscht werden. Wenn das Kabel beschädigt ist, muss der Strahler aus Sicherheitsgründen entsorgt werden.

Benutzerfragen zu JARO 5003 M BRENNENSTUHL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Lampe kostenlos im PDF-Format! Finden Sie Ihr Handbuch JARO 5003 M - BRENNENSTUHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. JARO 5003 M von der Marke BRENNENSTUHL.

BEDIENUNGSANLEITUNG JARO 5003 M BRENNENSTUHL

DE Bedienungsanleitung.... 4

Achtung: Lesen Sie vor dem Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

TECHNISCHE DATEN

Schutzklasse:

Schutzart: IP 65

Nennspannung 230 V Versionen: 220-240 V\~ 50/60 Hz

Nennspannung 110 V Versionen: 100-130 V\~ 50/60 Hz

Anschlussleitung: H07RN-F 3G1,0

Leistungsfaktor: siehe Tabelle (Seite 2)

Diese LED-Strahler sind für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

BEDIENUNG

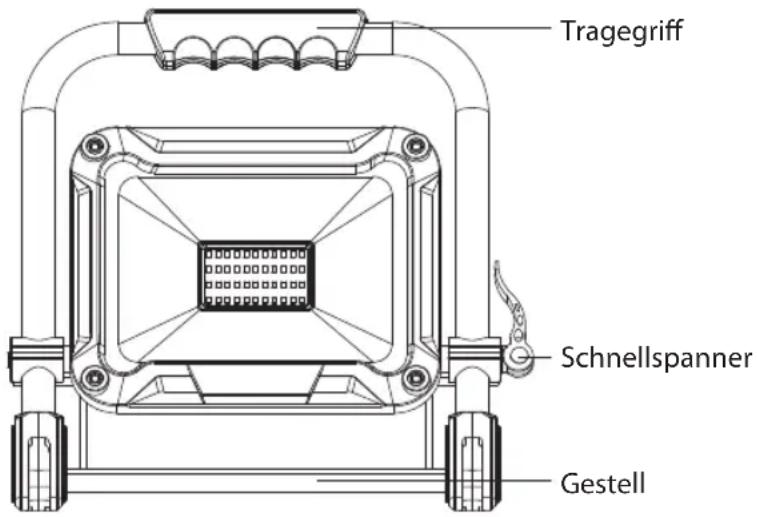

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Der Neigungswinkel des Strahlers lässt sich einstellen. Dazu den seitlichen Schnellspanner lösen, den Leuchtenkopf in die gewünschte Position drehen und den Schnellspanner dann wieder festziehen.

Tragegriff Schnellspanner Gestell

BEDIENUNG

STATIV LED STRAHLER

Die Strahler mit der Typbezeichnung „T“ werden mit Stativ geliefert.

Achten Sie dabei unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Stativ für Einzelstrahler 20 W: ausziehbar von 75 cm bis 160 cm Stativ für Einzelstrahler 30/50 W: ausziehbar von 86 cm bis 152 cm Stativ für Doppelstrahler 2 x 20 W: ausziehbar von 82 cm bis 142 cm

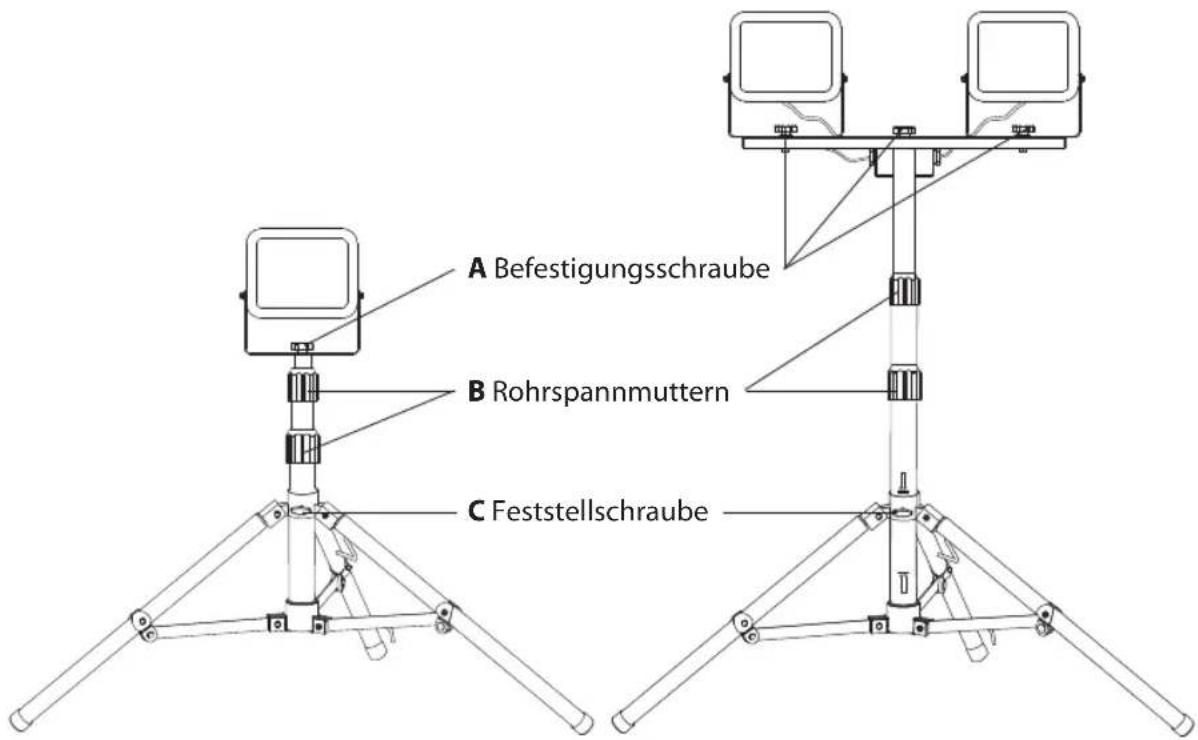

MONTAGE DES LED STRAHLERS AUF DEM STATIV
A Befestigungsschraube B Rohrspannmuttern C Feststellschraube

Feststellschraube (C) lösen. Die Standfüße vollständig ausklappen. Anschließend die Feststellschraube (C) wieder anziehen.

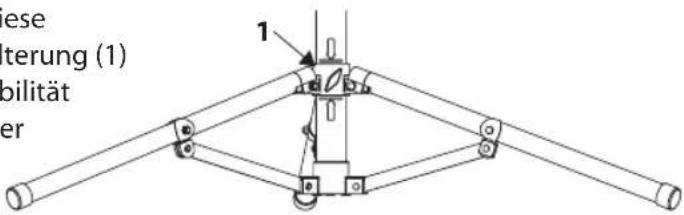

Auf dem Rohr befinden sich zwei Pfeile. Diese markieren den Bereich, wo sich die Fußhalterung (1) befinden muss, um eine ausreichende Stabilität des Stativs sicherzustellen. Stellen Sie daher sicher, dass sich die Fußhalterung (1) im Bereich zwischen den Pfeilen befindet.

ese terung (1) bilität er

Den LED-Strahler mit Hilfe der Befestigungsschraube (A) am mittleren Loch des Befestigungsbügels auf dem Stativ befestigen.

Um die Stativhöhe zu ändern, lösen Sie die Rohrspannmutter (B). Das Stativ bis zur gewünschten Höhe ausziehen und die Rohrspannmuttern (B) wieder anziehen.

SICHERHEITSHINWEISE

Überprüfen Sie vor jedem Gebrauch den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie Ihren Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vorsicht! Ein beschädigter Strahler oder eine beschädigte Netzanschlussleitung bedeuten Lebensgefahr durch elektrischen Schlag!
Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
2.1. Gültig für Artikel JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M.
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Der Strahler muss ordnungsgemäß geerdet werden.
Der Strahler darf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
LED-Strahler sind extrem hell. Bitte niemals direkt in das Licht schauen.
Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.

BRENNENSTUHL JARO 5003 M - SICHERHEITSHINWEISE - 1

Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat.
Achten Sie darauf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird.
Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.

WARTUNG

Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen.

REINIGUNG

Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

BRENNENSTUHL JARO 5003 M - ENTSORGUNG - 1

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.
