MANUAL DE UTILIZADOR DK18015X1 MAKITA

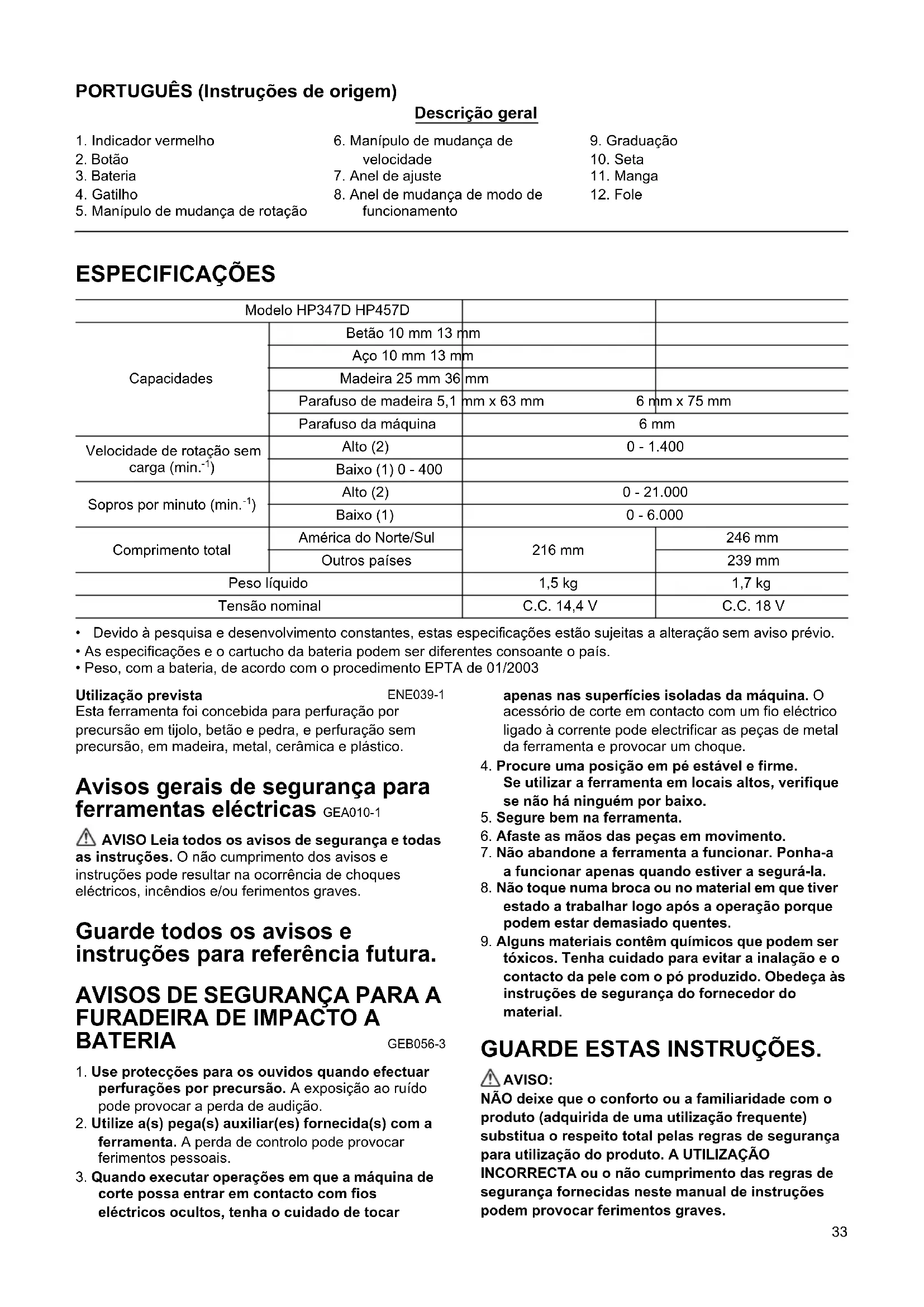

Tomoyasu Kato Director Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN33 PORTUGUÊS (Instruções de origem) Descrição geral ESPECIFICAÇÕES

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• As especificações e o cartucho da bateria podem ser diferentes consoante o país.

• Peso, com a bateria, de acordo com o procedimento EPTA de 01/2003 Utilização prevista ENE039-1 Esta ferramenta foi concebida para perfuração por precursão em tijolo, betão e pedra, e perfuração sem precursão, em madeira, metal, cerâmica e plástico. Avisos gerais de segurança para ferramentas eléctricas GEA010-1 AVISO Leia todos os avisos de segurança e todas as instruções. O não cumprimento dos avisos e instruções pode resultar na ocorrência de choques eléctricos, incêndios e/ou ferimentos graves. Guarde todos os avisos e instruções para referência futura.

1. Use protecções para os ouvidos quando efectuar

perfurações por precursão. A exposição ao ruído pode provocar a perda de audição.

2. Utilize a(s) pega(s) auxiliar(es) fornecida(s) com a

ferramenta. A perda de controlo pode provocar ferimentos pessoais.

3. Quando executar operações em que a máquina de

corte possa entrar em contacto com fios eléctricos ocultos, tenha o cuidado de tocar apenas nas superfícies isoladas da máquina. O acessório de corte em contacto com um fio eléctrico ligado à corrente pode electrificar as peças de metal da ferramenta e provocar um choque.

4. Procure uma posição em pé estável e firme.

Se utilizar a ferramenta em locais altos, verifique se não há ninguém por baixo.

5. Segure bem na ferramenta.

6. Afaste as mãos das peças em movimento.

7. Não abandone a ferramenta a funcionar. Ponha-a

a funcionar apenas quando estiver a segurá-la.

8. Não toque numa broca ou no material em que tiver

estado a trabalhar logo após a operação porque podem estar demasiado quentes.

9. Alguns materiais contêm químicos que podem ser

tóxicos. Tenha cuidado para evitar a inalação e o contacto da pele com o pó produzido. Obedeça às instruções de segurança do fornecedor do material. GUARDE ESTAS INSTRUÇÕES. AVISO: NÃO deixe que o conforto ou a familiaridade com o produto (adquirida de uma utilização frequente) substitua o respeito total pelas regras de segurança para utilização do produto. A UTILIZAÇÃO INCORRECTA ou o não cumprimento das regras de segurança fornecidas neste manual de instruções podem provocar ferimentos graves.

1. Indicador vermelho

5. Manípulo de mudança de rotação

6. Manípulo de mudança de

Modelo HP347D HP457D Capacidades Betão 10 mm 13 mm Aço 10 mm 13 mm Madeira 25 mm 36 mm Parafuso de madeira 5,1 mm x 63 mm 6 mm x 75 mm Parafuso da máquina 6 mm Velocidade de rotação sem carga (min.

Alto (2) 0 - 1.400 Baixo (1) 0 - 400 Sopros por minuto (min.

Alto (2) 0 - 21.000 Baixo (1) 0 - 6.000 Comprimento total América do Norte/Sul 216 mm 246 mm Outros países 239 mm Peso líquido 1,5 kg 1,7 kg Tensão nominal C.C. 14,4 V C.C. 18 V34

1. Antes de utilizar a bateria, leia as instruções e

chamadas de atenção de: (1) o carregador da bateria, (2) a bateria e (3) o produto que utiliza a bateria.

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar

demasiado curto, deve parar imediatamente. Se continuar, pode causar sobreaquecimento, incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos,

enxagúe-os com água limpa e consulte imediatamente um médico. Os riscos incluem perda de visão.

5. Não provoque um curto-circuito na bateria:

(1) Não deixe que quaisquer materiais condutores entrem em contacto com os terminais da bateria. (2) Evite guardar a bateria juntamente com outros objectos de metal como moedas, por exemplo. (3) Não exponha a bateria à água ou chuva. Um curto-circuito na bateria pode criar uma grande carga eléctrica, sobreaquecimento, fogo e uma quebra da corrente.

6. Não guarde a ferramenta e a bateria em locais

onde a temperatura possa atingir ou exceder 50°C.

7. Não incinere a bateria, nem mesmo se esta estiver

irremediavelmente danificada ou completamente gasta. Pode explodir e causar um incêndio.

8. Não a deixe cair e evite o choque com outros

9. Não utilize uma bateria danificada.

GUARDE ESTAS INSTRUÇÕES. Sugestões para o máximo de tempo de vida da bateria

1. Não espere que a bateria se gaste completamente

para voltar a carregá-la. Pare a ferramenta e carregue a bateria sempre que detectar um baixo nível de energia.

2. Nunca volte a carregar uma bateria já

completamente carregada. O carregamento excessivo diminui o tempo de vida das baterias.

3. Carregue a bateria em locais onde a temperatura

FUNCIONAMENTO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e que a bateria foi removida antes de proceder a ajustes ou testar acessórios. Inserir ou retirar a bateria (Fig. 1)

• Desligue sempre a ferramenta antes de instalar ou retirar a bateria.

• Para retirar a bateria, mantenha premido o botão na frente da bateria e puxe.

• Para instalar a bateria, alinhe a respectiva saliência com a calha do compartimento e encaixe-a suavemente. Insira-a completamente até fixar em posição com um clique. Se ainda estiver visível o indicador vermelho na parte superior do botão, não estará bem encaixado. Insira-a completamente, até deixar de ver o indicador vermelho. Caso contrário, pode cair da ferramenta e causar ferimentos em si, ou em alguém que esteja perto de si.

• Não exerça força ao instalar a bateria. Se não encaixar facilmente é porque não está correctamente posicionada. Sistema de protecção da bateria A bateria está equipada com um sistema de protecção, que desliga automaticamente a alimentação, aumentando a vida útil. A ferramenta pára durante o funcionamento quando a ferramenta e/ou bateria são colocados sob as situações seguintes. Tal é causado pela activação do sistema de protecção e não constitui uma avaria da ferramenta.

• Quando a ferramenta estiver sobrecarregada: Solte o gatilho, retire a bateria e elimine a origem da sobrecarga e, de seguida, prima novamente o gatilho para reiniciar.

• Quando as células da bateria aquecem: Se o gatilho for accionado, o motor permanece parado. Pare a utilização da ferramenta e arrefeça a bateria.

• Quando a capacidade restante da bateria ficar fraca: Se premir o gatilho, o motor liga novamente mas pára após pouco tempo. Neste caso, para impedir uma sobredescarga, retire a bateria da ferramenta e carregue-a. Acção do interruptor (Fig. 2) PRECAUÇÃO:

• Antes de inserir a pilha na ferramenta, verifique se o gatilho está a funcionar correctamente e se regressa à posição “OFF” quando o solta. Para pôr a ferramenta a funcionar, prima o gatilho. A velocidade da ferramenta aumenta com a pressão exercida no gatilho. Para parar a ferramenta, solte o gatilho. Inverter acção do interruptor (Fig. 3) Esta ferramenta tem um interruptor que permite inverter a direcção da rotação. Rode o interruptor a partir da posição A no sentido dos ponteiros do relógio, ou a partir35 da posição B no sentido contrário ao dos ponteiros do relógio. Se o interruptor estiver na posição neutra, o gatilho não poderá ser premido. PRECAUÇÃO:

• Verifique sempre a direcção da rotação antes da operação.

• Este interruptor deve ser utilizado apenas quando a ferramenta estiver completamente parada. Se alterar a direcção da rotação antes da ferramenta ter parado pode avariá-la.

• Quando a ferramenta não estiver a funcionar coloque o interruptor na posição neutra. Alteração da velocidade (Fig. 4) Para alterar a velocidade, primeiro desligue a ferramenta e, em seguida, coloque o manípulo de mudança de velocidade na posição “2” para uma velocidade alta, e na posição “1” para uma velocidade baixa. Certifique-se de que o manípulo de mudança de velocidade está na posição desejada antes de pôr a ferramenta a funcionar. Seleccione a velocidade adequada ao trabalho que vai executar. PRECAUÇÃO:

• Certifique-se de que o manípulo de mudança de velocidade fica colocado na posição correcta. Se puser a ferramenta a funcionar com o manípulo de mudança de velocidade numa posição indefinida entre as posições “1” e “2”, a ferramenta pode avariar-se.

• Não utilize o manípulo de mudança de velocidade com a ferramenta em funcionamento. Pode avariar a ferramenta. Selecção do modo de funcionamento (Fig. 5) Esta ferramenta possui um anel que permite seleccionar o modo de funcionamento. Seleccione, dos três modos disponíveis, o mais apropriado a cada trabalho que for efectuar. Para uma rotação simples, rode o anel até que a seta no corpo da ferramenta fique a apontar para a marca no anel. Para uma rotação com precursão, rode o anel até que a seta no corpo da ferramenta fique a apontar para a marca no anel. Para uma rotação com pressão, rode o anel até que a seta no corpo da ferramenta fique a apontar para a marca no anel. PRECAUÇÃO:

• O anel deve ficar sempre bem posicionado, numa das marcas. Se puser a ferramenta a funcionar com o anel numa posição indefinida, entre duas marcas por exemplo, a ferramenta pode avariar-se. Ajuste do binário de aperto (Fig. 5) A torção tem 16 posições que podem ser reguladas com o anel de ajuste, alinhando as graduações relativamente à seta existente no corpo da ferramenta. A posição mínima corresponde ao alinhamento da seta com o indicador 1, e a posição máxima ao alinhamento da seta com o indicador 16. Antes da operação propriamente dita, execute um teste; pode utilizar um pedaço desnecessário do mesmo material para determinar o nível adequado para o caso em particular. MONTAGEM PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida, antes de efectuar qualquer operação na ferramenta. Instalar ou retirar brocas (Fig. 6) Rode o anel no sentido contrário ao dos ponteiros do relógio para abrir o mandril. Introduza a broca no mandril, até ao fundo. Rode o anel no sentido dos ponteiros do relógio para apertar o mandril. Para remover a broca, rode o anel no sentido contrário ao dos ponteiros do relógio. FUNCIONAMENTO Função de perfuração com percussão PRECAUÇÃO:

• No início da perfuração, quando o orifício começa a ficar entupido com partículas do material que está a ser perfurado ou quando a perfuração encontra reforços no interior do betão, é exercida uma força enorme que pode causar movimentos inesperados na broca. Primeiro, coloque o anel de mudança de modo de funcionamento para a posição em que a seta existente no corpo da ferramenta fique a apontar para a marca . O anel de ajuste pode ser regulado para quaisquer níveis de aperto para esta operação. Certifique-se de que está a usar uma broca com revestimento de carboneto de tungsténio. Posicione a broca no ponto onde deseja efectuar a perfuração e prima o gatilho. Não force a ferramenta. Se aplicar uma leve pressão obterá melhores resultados. Concentre-se em manter a ferramenta na posição correcta e não deixar que a broca saia do orifício. Não aplique mais pressão quando o orifício começar a ficar entupido com partículas do material perfurado. Em vez disso, coloque a ferramenta em compasso de espera e retire parcialmente a broca do orifício. Repetindo este processo várias vezes, manterá o orifício limpo e uma perfuração normal. Fole (acessório opcional) (Fig. 7) Depois de perfurado o orifício, utilize o fole para retirar o entulho e partículas. Função de aparafusamento (Fig. 8) Primeiro, coloque o anel de mudança de modo de funcionamento para a posição em que a seta existente no corpo da ferramenta fique a apontar para a marca . Ajuste o anel para um nível adequado ao trabalho. Depois faça o seguinte. Coloque o acessório de chave de fendas e aperte. Ponha a ferramenta a funcionar a uma velocidade baixa e vá aumentando gradualmente. Liberte o gatilho assim que o tambor parar de rodar.36 PRECAUÇÃO:

• Certifique-se de que o acessório está bem colocado, para que não se danifique. NOTA:

• Em madeira, faça um orifício piloto no ponto pretendido para tornar a perfuração mais fácil e evitar que a madeira estale. Ver gráfico.

Função de perfuração Primeiro ajuste o anel de modo a alinhar o ponteiro com a marca . Depois faça o seguinte. PRECAUÇÃO:

• Se exercer demasiada força sobre a ferramenta, a velocidade de perfuração não aumentará. Na verdade, o excesso de força acabará apenas por danificar a ponta da broca, diminuir o desempenho da ferramenta e diminuir o seu tempo de vida funcional.

• No início da perfuração já é exercida uma enorme força na broca e na própria ferramenta. Mantenha a ferramenta firme e concentre-se no posicionamento da broca no início da perfuração.

• Uma broca encravada pode ser removida com facilidade invertendo o sentido da rotação na ferramenta. No entanto, deve ter cuidado porque a ferramenta pode exercer uma força súbita para trás, se não estiver bem segura.

• Quando trabalhar em peças pequenas fixe-as num torno ou num dispositivo similar.

• Se mantiver a ferramenta a funcionar ininterruptamente até a bateria se gastar completamente, deixe-a em repouso durante 15 minutos antes de substituir a bateria. Perfuração em madeira Se perfurar madeira, para obter os melhores resultados utilize brocas de madeira com uma ponta de parafuso. A ponta de parafuso torna a perfuração mais fácil, fazendo a broca penetrar o material. Perfuração em metal Para evitar que a broca salte ao iniciar a perfuração, crie também um orifício piloto com um cinzel e um martelo, no ponto que deseja perfurar. Coloque a ponta da broca no orifício piloto e inicie a perfuração. Utilize um lubrificante de corte para perfurar metais. Excepto em ferro e latão, que devem ser perfurados a seco. MANUTENÇÃO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está desligada e a bateria removida antes de efectuar operações de inspecção ou de manutenção.

• Nunca utilize gasolina, benzina, diluente, álcool ou semelhante. Podem formar-se descolorações, deformações ou fissuras. Para manter os níveis de SEGURANÇA e FIABILIDADE definidos para este produto, as reparações e os procedimentos de manutenção ou ajustes devem ser executados por centros de assistência Makita autorizados, utilizando sempre peças de substituição Makita.

• Os seguintes acessórios ou extensões são os recomendados para utilizar com a ferramenta Makita especificada neste manual. A utilização de quaisquer outros acessórios poderá representar um risco de ferimento para as pessoas. Apenas utilize o acessório para o fim indicado. Se precisar de informações adicionais relativas aos acessórios, contacte o centro local de assistência Makita.

• Brocas de perfuração

• Vários tipos de baterias e carregadores Makita genuínos

• Alguns itens na lista podem estar incluídos no pacote de ferramentas como acessórios de série. Podem diferir de país para país. Ruído ENG905-1 Os níveis acústicos ponderados A típicos foram determinados segundo a EN60745: Modelo HP347D Nível de pressão sonora (L

): 82 dB (A) Nível de potência sonora (L

): 93 dB (A) Incerteza (K): 3 dB (A) Modelo HP457D Nível de pressão sonora (L

): 81 dB (A) Nível de potência sonora (L

): 92 dB (A) Incerteza (K): 3 dB (A) Use protecção para os ouvidos. Diâmetro nominal da perfuração em madeira (mm) Tamanho recomendado para o orifício piloto (mm) 3,1 2,0 - 2,2 3,5 2,2 - 2,5 3,8 2,5 - 2,8 4,5 2,9 - 3,2 4,8 3,1 - 3,4 5,1 3,3 - 3,6 5,5 3,7 - 3,9 5,8 4,0 - 4,2 6,1 4,2 - 4,437 Vibração ENG900-1 O valor total da vibração (soma triaxial de vectores) foi determinado segundo a EN60745: Modelo HP347D Modo de trabalho: perfuração de percussão em cimento Emissão de vibrações (a h,ID ): 9,0 m/s

Modo de trabalho: perfuração em metal Emissão de vibração (a h,D ): 2,5 m/s

Modelo HP457D Modo de trabalho: perfuração de percussão em cimento Emissão de vibrações (a h,ID ): 7,0 m/s

Modo de trabalho: perfuração em metal Emissão de vibração (a h,D ): 2,5 m/s

• O valor da emissão de vibração declarado foi medido de acordo com o método de teste padrão e pode ser utilizado para comparar uma ferramenta com outra.

• O valor da emissão de vibração declarado pode também ser utilizado numa avaliação preliminar de exposição. AVISO:

• A emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor de emissão declarado, dependendo da forma como a ferramenta é utilizada.

• Certifique-se de que identifica medidas de segurança, para proteger o operador, que são baseadas numa estimativa de exposição nas condições reais de utilização (tendo em conta todas as partes do ciclo de funcionamento, como as vezes que a ferramenta é desligada e quando está a trabalhar ao ralenti, além do tempo de utilização). Apenas para os países europeus ENH101-15 Declaração de conformidade CE A Makita Corporation, na qualidade do fabricante responsável, declara que a(s) máquina(s) Makita seguinte(s): Designação da máquina: Furadeira de Impacto / Parafusadeira a Bateria N.º de modelo/Tipo: HP347D, HP457D são produzidas em série e estão em conformidade com as Directivas Europeias seguintes: 2006/42/EC E são fabricadas de acordo com as normas ou os documentos padronizados seguintes: EN60745 A documentação técnica é mantida pelo nosso representante autorizado na Europa, que é: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inglaterra
