BEDIENUNGSANLEITUNG DK18015X1 MAKITA

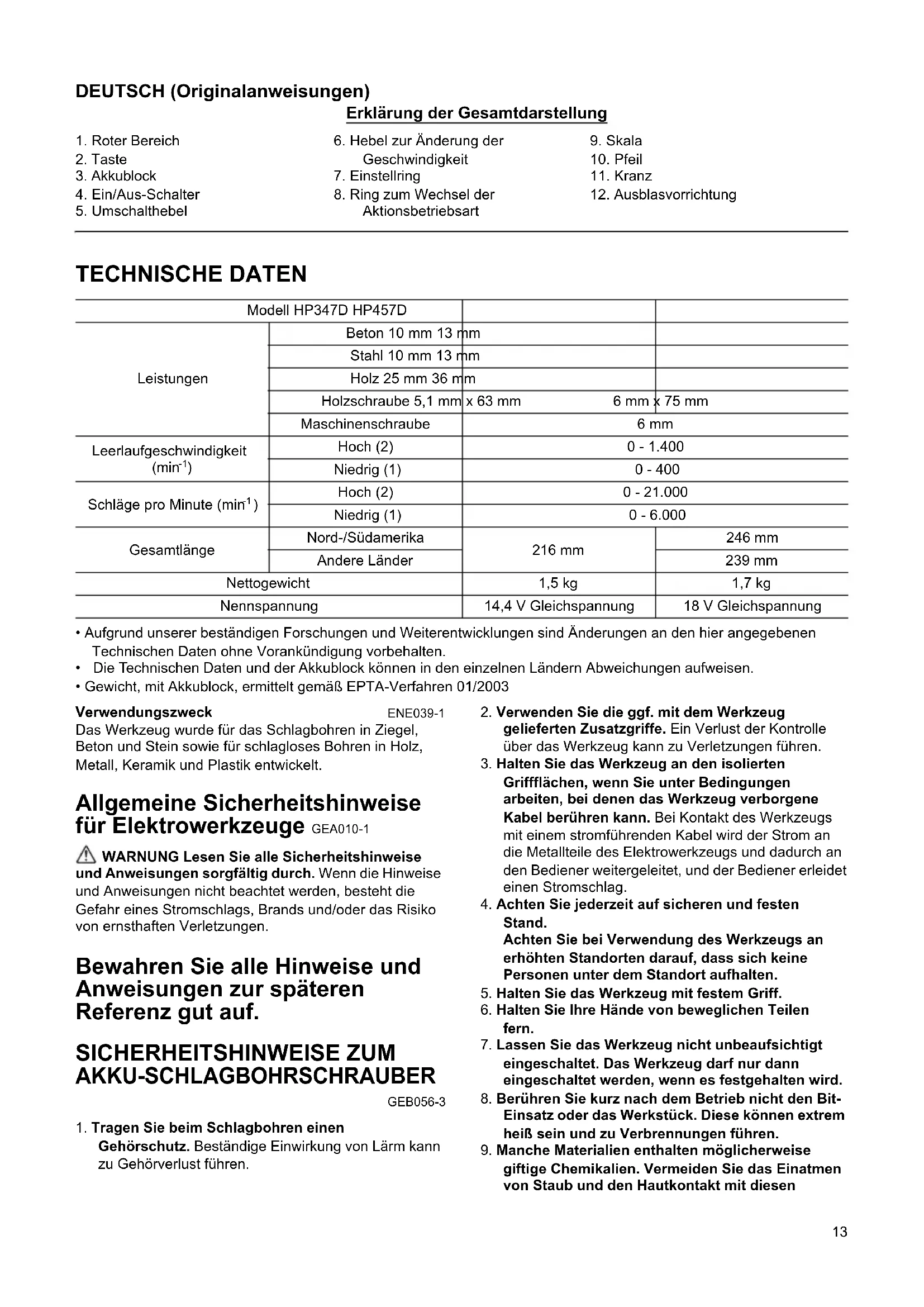

Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN13 DEUTSCH (Originalanweisungen) Erklärung der Gesamtdarstellung TECHNISCHE DATEN

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.

• Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.

• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003 Verwendungszweck ENE039-1 Das Werkzeug wurde für das Schlagbohren in Ziegel, Beton und Stein sowie für schlagloses Bohren in Holz, Metall, Keramik und Plastik entwickelt. Allgemeine Sicherheitshinweise für Elektrowerkzeuge GEA010-1 WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen sorgfältig durch. Wenn die Hinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder das Risiko von ernsthaften Verletzungen. Bewahren Sie alle Hinweise und Anweisungen zur späteren Referenz gut auf. SICHERHEITSHINWEISE ZUM AKKU-SCHLAGBOHRSCHRAUBER GEB056-3

1. Tragen Sie beim Schlagbohren einen

Gehörschutz. Beständige Einwirkung von Lärm kann zu Gehörverlust führen.

2. Verwenden Sie die ggf. mit dem Werkzeug

gelieferten Zusatzgriffe. Ein Verlust der Kontrolle über das Werkzeug kann zu Verletzungen führen.

3. Halten Sie das Werkzeug an den isolierten

Griffflächen, wenn Sie unter Bedingungen arbeiten, bei denen das Werkzeug verborgene Kabel berühren kann. Bei Kontakt des Werkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

4. Achten Sie jederzeit auf sicheren und festen

Stand. Achten Sie bei Verwendung des Werkzeugs an erhöhten Standorten darauf, dass sich keine Personen unter dem Standort aufhalten.

5. Halten Sie das Werkzeug mit festem Griff.

6. Halten Sie Ihre Hände von beweglichen Teilen

7. Lassen Sie das Werkzeug nicht unbeaufsichtigt

eingeschaltet. Das Werkzeug darf nur dann eingeschaltet werden, wenn es festgehalten wird.

8. Berühren Sie kurz nach dem Betrieb nicht den Bit-

Einsatz oder das Werkstück. Diese können extrem heiß sein und zu Verbrennungen führen.

9. Manche Materialien enthalten möglicherweise

giftige Chemikalien. Vermeiden Sie das Einatmen von Staub und den Hautkontakt mit diesen

6. Hebel zur Änderung der

8. Ring zum Wechsel der

12. Ausblasvorrichtung

Modell HP347D HP457D Leistungen Beton 10 mm 13 mm Stahl 10 mm 13 mm Holz 25 mm 36 mm Holzschraube 5,1 mm x 63 mm 6 mm x 75 mm Maschinenschraube 6 mm Leerlaufgeschwindigkeit (min

Hoch (2) 0 - 21.000 Niedrig (1) 0 - 6.000 Gesamtlänge Nord-/Südamerika 216 mm 246 mm Andere Länder 239 mm Nettogewicht 1,5 kg 1,7 kg Nennspannung 14,4 V Gleichspannung 18 V Gleichspannung14 Materialien. Befolgen Sie die Sicherheitshinweise des Materialherstellers.

ANLEITUNG SORGFÄLTIG AUF. WARNUNG: Lassen Sie sich NIE durch Bequemlichkeit oder (aus fortwährendem Gebrauch gewonnener) Vertrautheit mit dem Werkzeug dazu verleiten, die Sicherheitsregeln für das Werkzeug zu missachten. Bei MISSBRÄUCHLICHER Verwendung des Werkzeugs oder Missachtung der in diesem Handbuch enthaltenen Sicherheitshinweise kann es zu schweren Verletzungen kommen. WICHTIGE SICHERHEITSREGELN ENC009-1

1. Lesen Sie vor der Verwendung des Akkublocks

alle Anweisungen und Sicherheitshinweise für das Akkuladegerät (1), den Akku (2) und das Produkt (3), für das der Akku verwendet wird, sorgfältig durch.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls besteht die Gefahr einer Überhitzung sowie möglicher Verbrennungen und sogar einer Explosion.

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus, und suchen Sie sofort einen Arzt auf. Andernfalls können Sie Ihre Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

Akkublocks: (1) Die Kontakte dürfen nicht mit leitendem Material in Berührung kommen. (2) Der Akkublock darf nicht in einem Behälter aufbewahrt werden, in dem sich andere metallische Gegenstände wie beispielsweise Nägel, Münzen usw. befinden. (3) Der Akkublock darf weder Feuchtigkeit noch Regen ausgesetzt werden. Ein Kurzschluss des Akkus kann zu hohem Kriechstrom, Überhitzung, möglichen Verbrennungen und sogar zu einer Zerstörung des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten

aufbewahrt werden, an denen die Temperatur 50°C (122°F) oder höher erreichen kann.

7. Beschädigte oder verbrauchte Akkus dürfen nicht

verbrannt werden. Der Akkublock kann in den Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden

Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

ANLEITUNG SORGFÄLTIG AUF. Tipps für eine maximale Nutzungsdauer von Akkus

1. Laden Sie den Akkublock auf, bevor der Akku

vollständig entladen ist. Sobald Sie eine verringerte Leistung des Werkzeugs bemerken, beenden Sie stets den Betrieb des Werkzeugs und laden Sie den Akkublock auf.

2. Ein voll aufgeladener Akkublock darf niemals

erneut geladen werden. Durch Überladungen wird die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer

Zimmertemperatur von 10°C bis 40°C (50°F bis 104°F) auf. Lassen Sie einen heißen Akkublock vor dem Aufladen abkühlen. FUNKTIONSBESCHREIBUNG ACHTUNG:

• Schalten Sie das Werkzeug stets aus und nehmen Sie den Akkublock ab, bevor Sie Einstellungen oder eine Funktionsprüfung des Werkzeugs vornehmen. Einsetzen und Abnehmen des Akkublocks (Abb. 1)

• Schalten Sie das Werkzeug immer aus, bevor Sie einen Akkublock einsetzen oder abnehmen.

• Zum Abnehmen des Akkublocks müssen Sie die Taste auf der Vorderseite des Blocks schieben und gleichzeitig den Akkublock aus dem Werkzeug nehmen.

• Zum Einsetzen des Akkublocks müssen Sie die Zunge des Akkublocks an der Rille im Gehäuse ausrichten und den Block in die gewünschte Position schieben. Setzen Sie den Akkublock immer ganz ein, bis er mit einem Klick einrastet. Wenn Sie den roten Bereich oben auf der Taste sehen können, ist der Akkublock nicht ganz eingerastet. Setzen Sie den Akkublock ganz ein, bis der rote Bereich nicht mehr zu sehen ist. Andernfalls kann der Block versehentlich aus dem Werkzeug fallen und Sie oder Personen in Ihrem Umfeld verletzen.

• Wenden Sie beim Einsetzen des Akkublocks keine Gewalt an. Wenn der Block nicht leicht hineingleitet, wird er nicht richtig eingesetzt. Akku-Schutzsystem Der Akkublock ist mit einem Schutzsystem ausgestattet, das die Ausgangsspannung für eine längere Lebenszeit des Akkus automatisch ausschaltet. In folgender Situation des Werkzeugs und/oder des Akkus stoppt das Werkzeug während des Betriebs. Dies geschieht aufgrund der Aktivierung des Schutzsystems und stellt keine Fehlfunktion dar.

• Bei Überlastung des Werkzeugs: Lassen Sie den Ein/Aus-Schalter los, entnehmen Sie den Akkublock und beheben Sie die Ursachen der Überlastung; betätigen Sie zum Neustarten anschließend den Ein/Aus-Schalter.

• Bei einer zu honen Temperatur des Akkublocks:15 Bei Betätigung des Ein/Aus-Schalters läuft der Motor nicht. Benutzen Sie in diesem Fall das Werkzeug nicht mehr und lassen Sie den Akkublock abkühlen.

• Wenn die verbleibende Akkuladung zu niedrig wird: Bei Betätigung des Ein/Aus-Schalters läuft der Motor an, stoppt jedoch bald wieder. Entnehmen Sie in diesem Fall den Akkublock aus dem Werkzeug und laden Sie den Akkublock auf, um eine zu tiefe Entladung des Akkublocks zu vermeiden. Bedienung des Schalters (Abb. 2) ACHTUNG:

• Achten Sie vor dem Einsetzen des Akkublocks in das Werkzeug darauf, dass sich der Ein/Aus-Schalter korrekt bedienen lässt und beim Loslassen in die Position „OFF“ (AUS) zurückkehrt. Betätigen Sie zum Starten des Werkzeugs einfach den Ein/Aus-Schalter. Die Drehzahl des Werkzeugs wird durch größeren Druck auf den Ein/Aus-Schalter erhöht. Lassen Sie zum Ausschalten des Werkzeugs den Ein/ Aus-Schalter los. Bedienen des Umschalters (Abb. 3) Dieses Werkzeug verfügt über einen Umschalter für die Änderung der Drehrichtung. Für eine Drehbewegung im Uhrzeigersinn drücken Sie den Umschalthebel von der Seite A nach unten, und für eine Drehbewegung entgegen dem Uhrzeigersinn von der Seite B. Wenn sich der Umschalthebel in der neutralen Position befindet, kann der Ein/Aus-Schalter nicht betätigt werden. ACHTUNG:

• Überprüfen Sie vor jedem Betrieb immer die Drehrichtung.

• Der Umschalter darf nur betätigt werden, wenn das Werkzeug im Stillstand ist. Wenn Sie die Drehrichtung bei noch laufendem Werkzeug umschalten, kann das Werkzeug beschädigt werden.

• Ist das Werkzeug nicht in Gebrauch, muss der Umschalthebel immer auf die neutrale Position gestellt werden. Ändern der Drehzahl (Abb. 4) Schalten Sie zum Ändern der Drehzahl zunächst das Werkzeug aus, und schieben Sie dann den Hebel zur Änderung der Drehzahl auf „2“ (hohe Drehzahl) oder „1“ (niedrige Drehzahl). Überprüfen Sie vor dem Betrieb des Werkzeugs, ob sich der Hebel zur Änderung der Drehzahl in der richtigen Position befindet. Verwenden Sie die für die Arbeiten geeignete Drehzahl. ACHTUNG:

• Stellen Sie den Hebel zur Änderung der Drehzahl immer vollständig in die richtige Position. Wenn sich dieser Hebel bei Betrieb des Werkzeugs zwischen den Einstellungen „1“ und „2“ befindet, kann das Werkzeug beschädigt werden.

• Der Hebel zur Änderung der Drehzahl darf nicht betätigt werden, solange das Werkzeug in Betrieb ist. Andernfalls kann das Werkzeug beschädigt werden. Auswahl der Aktionsbetriebsart (Abb. 5) Dieses Werkzeug verfügt über einen Ring zum Wechsel der Aktionsbetriebsart. Mit Hilfe dieses Rings können Sie die Betriebsart auswählen, die sich für Ihre Arbeitsanforderungen am besten eignet. Es stehen drei Betriebsarten zur Auswahl. Für eine reine Drehbewegung müssen Sie den Ring so drehen, dass der Pfeil auf dem Werkzeugkörper auf die Markierung auf dem Ring zeigt. Für eine Drehbewegung mit Schlag müssen Sie den Ring so drehen, dass der Pfeil auf die Markierung auf dem Ring zeigt. Für eine Drehbewegung mit Drehmomentkupplung müssen Sie den Ring so drehen, dass der Pfeil auf die Markierung auf dem Ring zeigt. ACHTUNG:

• Stellen Sie den Ring immer richtig auf die gewünschte Betriebsartmarkierung. Wenn Sie das Werkzeug betreiben und sich der Ring zwischen den einzelnen Betriebsartmarkierungen befindet, kann das Werkzeug beschädigt werden. Einstellen des Anzugsdrehmoments (Abb. 5) Das Anzugsdrehmoment kann in 16 Stufen eingestellt werden, indem der Einstellring so gedreht wird, dass seine Einteilungsschritte am Pfeil auf dem Werkzeugkörper ausgerichtet sind. Das Anzugsdrehmoment ist minimal eingestellt, wenn die Zahl 1 am Pfeil ausgerichtet ist, und maximal, wenn die Zahl 16 am Pfeil ausgerichtet ist. Schrauben Sie vor dem eigentlichen Betrieb eine Schraube zur Probe in das Material bzw. in eine Materialprobe, um zu ermitteln, welche Drehmomentstufe für einen bestimmten Zweck erforderlich ist. MONTAGE ACHTUNG:

• Schalten Sie das Werkzeug stets aus und nehmen Sie den Akkublock ab, bevor Sie Arbeiten am Werkzeug ausführen. Einsetzen bzw. Entfernen des Schraub- bzw. Bohreinsatzes (Abb. 6) Drehen Sie den Kranz gegen den Uhrzeigersinn, um die Spannfutterbacken zu öffnen. Schieben Sie den Einsatz so weit wie möglich in das Spannfutter. Drehen Sie den Kranz im Uhrzeigersinn, um das Spannfutter anzuziehen. Wenn Sie den Einsatz entfernen möchten, müssen Sie den Kranz gegen den Uhrzeigersinn drehen. BETRIEB Schlagbohrbetrieb ACHTUNG:

• Beim Bohrungsdurchschlag, wenn die Bohrung durch Späne und Partikel verstopft ist oder wenn das Werkzeug auf Verstärkungsstangen im Beton trifft, wirken enorme und abrupte Drehkräfte auf das Werkzeug bzw. den Einsatz. Drehen Sie zunächst den Ring zum Wechsel der Aktionsbetriebsart so, dass der Pfeil auf dem Werkzeugkörper auf die Markierung zeigt. Für diesen16 Vorgang kann der Einstellring an jeder beliebigen Drehmomentstufe ausgerichtet sein. Achten Sie darauf, dass Sie einen Einsatz mit einer Hartmetallspitze verwenden. Setzen Sie den Einsatz auf die gewünschte Position für die Bohrung, und betätigen Sie dann den Ein/Aus- Schalter. Üben Sie keinen übermäßigen Druck auf das Werkzeug aus. Wenn Sie nur leichten Druck ausüben, erzielen Sie die besten Ergebnisse. Halten Sie das Werkzeug in Position, und achten Sie darauf, dass es nicht von der Bohrung abrutscht. Verstärken Sie den Druck nicht, wenn die Bohrung durch Späne oder Partikel verstopft ist. Betreiben Sie stattdessen das Werkzeug im Leerlauf und entfernen Sie dann den Einsatz teilweise aus der Bohrung. Wenn Sie diesen Vorgang mehrmals wiederholen, wird die Bohrung gesäubert, und Sie können den normalen Bohrvorgang fortsetzen. Ausblasvorrichtung (Sonderzubehör) (Abb. 7) Wenn Sie das Loch gebohrt haben, entfernen Sie mit Hilfe der Ausblasvorrichtung den Staub aus der Bohrung. Schraubendreherbetrieb (Abb. 8) Drehen Sie zunächst den Ring zum Wechsel der Aktionsbetriebsart so, dass der Pfeil auf dem Werkzeugkörper auf die Markierung zeigt. Stellen Sie den Einstellring auf die für Ihre Arbeit geeignete Drehmomentstufe. Gehen Sie anschließend wie folgt vor: Setzen Sie die Spitze des Schraubeinsatzes in den Schraubenkopf, und üben Sie Druck auf das Werkzeug aus. Starten Sie das Werkzeug langsam, und erhöhen Sie nach und nach die Drehzahl. Lassen Sie den Schalter los, sobald die Kupplung zu rutschen beginnt. ACHTUNG:

• Vergewissern Sie sich, dass der Schraubeinsatz gerade im Schraubenkopf sitzt. Andernfalls kann die Schraube und/oder der Einsatz beschädigt werden. HINWEIS:

• Bohren Sie beim Einschrauben von Holzschrauben Löcher für die Schrauben vor, damit das Einschrauben vereinfacht wird und das Werkstück nicht splittert. Siehe Tabelle.

Bohrbetrieb Drehen Sie zunächst den Einstellring so, dass der Zeiger auf die Markierung gerichtet ist. Gehen Sie anschließend wie folgt vor: ACHTUNG:

• Der Bohrvorgang kann nicht durch höheren Druck auf das Werkzeug beschleunigt werden. Ein zu hoher Druck beschädigt im Gegenteil die Spitze des Bohrers, vermindert die Leistung des Werkzeugs und verkürzt dessen Lebensdauer.

• Beim Bohrungsdurchschlag wirken enorme Kräfte auf das Werkzeug/den Bohrer. Halten Sie das Werkzeug fest und seien Sie vorsichtig, wenn der Einsatz das Werkstück durchbricht.

• Ein festsitzender Einsatz kann einfach wieder herausgezogen werden, indem am Umschalter die Drehrichtung geändert wird. Wenn Sie das Werkzeug nicht ganz fest halten, kann es jedoch zu einem abrupten Rückschlag des Werkzeugs kommen.

• Befestigen Sie kleine Werkstücke immer in einem Schraubstock oder einer ähnlichen Haltevorrichtung.

• Wenn das Werkzeug bis zur vollständigen Entladung des Akkus betrieben wurde, lassen Sie das Werkzeug 15 Minuten liegen, bevor Sie die Arbeiten mit einem neuen Akku fortsetzen. Bohren in Holz Beim Bohren in Holz werden die besten Ergebnisse mit Holzbohrern erzielt, die mit einem Leitansatz ausgestattet sind. Der Leitansatz vereinfacht den Bohrprozess, indem er den Bohrer in das Werkstück zieht. Bohren in Metall Körnen Sie die Bohrung am vorgesehenen Punkt vor, damit der Bohrer zu Beginn einer Bohrung nicht abrutscht. Setzen Sie die Spitze des Bohrers in die Körnung, und starten Sie den Bohrvorgang. Verwenden Sie beim Bohren in Metall ein Bohrschmiermittel. Ausgenommen hiervon sind Eisen und Messing; diese Metalle sollten trocken gebohrt werden. WARTUNG ACHTUNG:

• Schalten Sie das Werkzeug stets aus und nehmen Sie den Akkublock ab, bevor Sie Inspektionen oder Wartungsarbeiten am Werkzeug vornehmen.

• Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen führen. Zur Gewährleistung von SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts sollten Reparaturen, Wartungsarbeiten und Einstellungen nur durch von Makita autorisierte Servicecenter durchgeführt und ausschließlich Makita-Ersatzteile verwendet werden. SONDERZUBEHÖR ACHTUNG:

• Für das in diesem Handbuch beschriebene Makita- Gerät werden die folgenden Zubehör- und Zusatzteile empfohlen. Bei Verwendung anderer Zubehör- und Zusatzteile kann es zu Verletzungen kommen. Verwenden Sie Zubehör- und Zusatzteile nur für den vorgesehenen Zweck. Nenndurchmesser der Holzschraube (mm) Empfohlene Größe des vorgebohrten Lochs (mm) 3,1 2,0 - 2,2 3,5 2,2 - 2,5 3,8 2,5 - 2,8 4,5 2,9 - 3,2 4,8 3,1 - 3,4 5,1 3,3 - 3,6 5,5 3,7 - 3,9 5,8 4,0 - 4,2 6,1 4,2 - 4,417 Informationen zu diesem Zubehör erhalten Sie von Ihrem Makita-Servicecenter.

• Hammereinsatz mit einer Hartmetallspitze

• Verschiedene Arten von originalen Akkus und Ladegeräten von Makita

• Kunststoff-Tragekoffer HINWEIS:

• Einige der in der Liste aufgeführten Elemente sind dem Werkzeugpaket als Standardzubehör beigefügt. Diese können in den einzelnen Ländern voneinander abweichen. Schall ENG905-1 Typischer A-bewerteter Schallpegel nach EN60745: Modell HP347D Schalldruckpegel (L

): 82 dB (A) Schallleistungspegel (L

): 93 dB (A) Abweichung (K): 3 dB (A) Modell HP457D Schalldruckpegel (L

): 81 dB (A) Schallleistungspegel (L

): 92 dB (A) Abweichung (K): 3 dB (A) Tragen Sie Gehörschutz. Schwingung ENG900-1 Schwingungsgesamtwerte (Vektorsumme dreier Achsen) nach EN60745: Modell HP347D Arbeitsmodus: Schlagbohren in Beton Schwingungsbelastung (a h,ID ): 9,0 m/s

Abweichung (K): 2,0 m/s

Arbeitsmodus: Bohren in Metall Schwingungsbelastung (a h,D ): 2,5 m/s

oder weniger Abweichung (K): 1,5 m/s

Modell HP457D Arbeitsmodus: Schlagbohren in Beton Schwingungsbelastung (a h,ID ): 7,0 m/s

Abweichung (K): 1,5 m/s

Arbeitsmodus: Bohren in Metall Schwingungsbelastung (a h,D ): 2,5 m/s

oder weniger Abweichung (K): 1,5 m/s

• Der hier angegebene Wert für die erzeugten Schwingungen wurde gemäß dem genormten Testverfahren ermittelt und kann als Vergleich zu anderen Werkzeugen herangezogen werden.

• Der angegebene Wert für die erzeugten Schwingungen ist außerdem für eine vorbeugende Bewertung der Belastung zu verwenden. WARNUNG:

• Die Schwingungsbelastung kann bei tatsächlichem Gebrauch des Elektrowerkzeugs in Abhängigkeit von der Handhabung des Elektrowerkzeugs von dem hier aufgeführten Wert abweichen.

• Stellen Sie sicher, dass Schutzmaßnahmen für den Bediener getroffen werden, die auf den unter den tatsächlichen Arbeitsbedingungen zu erwartenden Belastungen beruhen (beziehen Sie alle Bestandteile des Arbeitsablaufs ein, also zusätzlich zu den Arbeitszeiten auch Zeiten, in denen das Werkzeug ausgeschaltet ist oder ohne Last läuft). Nur für europäische Länder ENH101-15 EG-Konformitätserklärung Wir, Makita Corporation als verantwortlicher Hersteller, erklären, dass die folgenden Geräte der Marke Makita: Bezeichnung des Geräts: Akku-Schlagbohrschrauber Nummer / Typ des Modells: HP347D, HP457D in Serienfertigung hergestellt werden und den folgenden Richtlinien der Europäischen Union genügen: 2006/42/EG Außerdem werden die Geräte gemäß den folgenden Standards oder Normen gefertigt: EN60745 Die technische Dokumentation erfolgt durch unseren Bevollmächtigten in Europa: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
