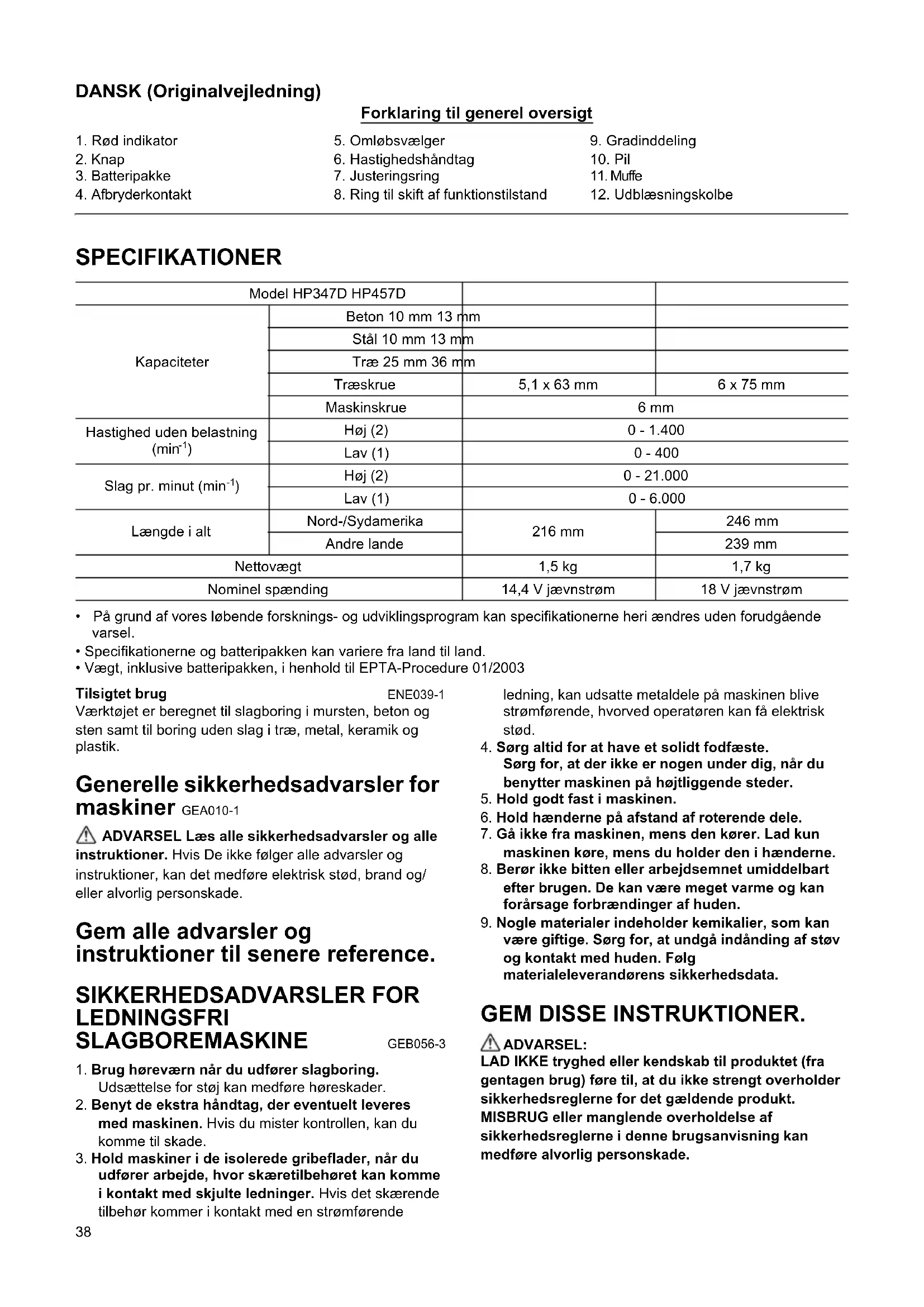

BRUGSANVISNING DK18015X1 MAKITA

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående varsel.

• Specifikationerne og batteripakken kan variere fra land til land.

• Vægt, inklusive batteripakken, i henhold til EPTA-Procedure 01/2003 Tilsigtet brug ENE039-1 Værktøjet er beregnet til slagboring i mursten, beton og sten samt til boring uden slag i træ, metal, keramik og plastik. Generelle sikkerhedsadvarsler for maskiner GEA010-1 ADVARSEL Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis De ikke følger alle advarsler og instruktioner, kan det medføre elektrisk stød, brand og/ eller alvorlig personskade. Gem alle advarsler og instruktioner til senere reference. SIKKERHEDSADVARSLER FOR LEDNINGSFRI SLAGBOREMASKINE GEB056-3

1. Brug høreværn når du udfører slagboring.

Udsættelse for støj kan medføre høreskader.

2. Benyt de ekstra håndtag, der eventuelt leveres

med maskinen. Hvis du mister kontrollen, kan du komme til skade.

3. Hold maskiner i de isolerede gribeflader, når du

udfører arbejde, hvor skæretilbehøret kan komme i kontakt med skjulte ledninger. Hvis det skærende tilbehør kommer i kontakt med en strømførende ledning, kan udsatte metaldele på maskinen blive strømførende, hvorved operatøren kan få elektrisk stød.

4. Sørg altid for at have et solidt fodfæste.

Sørg for, at der ikke er nogen under dig, når du benytter maskinen på højtliggende steder.

5. Hold godt fast i maskinen.

6. Hold hænderne på afstand af roterende dele.

7. Gå ikke fra maskinen, mens den kører. Lad kun

maskinen køre, mens du holder den i hænderne.

8. Berør ikke bitten eller arbejdsemnet umiddelbart

efter brugen. De kan være meget varme og kan forårsage forbrændinger af huden.

9. Nogle materialer indeholder kemikalier, som kan

være giftige. Sørg for, at undgå indånding af støv og kontakt med huden. Følg materialeleverandørens sikkerhedsdata. GEM DISSE INSTRUKTIONER. ADVARSEL: LAD IKKE tryghed eller kendskab til produktet (fra gentagen brug) føre til, at du ikke strengt overholder sikkerhedsreglerne for det gældende produkt. MISBRUG eller manglende overholdelse af sikkerhedsreglerne i denne brugsanvisning kan medføre alvorlig personskade.

6. Hastighedshåndtag

8. Ring til skift af funktionstilstand

12. Udblæsningskolbe

Høj (2) 0 - 21.000 Lav (1) 0 - 6.000 Længde i alt Nord-/Sydamerika 216 mm 246 mm Andre lande 239 mm Nettovægt 1,5 kg 1,7 kg Nominel spænding 14,4 V jævnstrøm 18 V jævnstrøm39 VIGTIGE SIKKERHEDSINSTRUKTIONER ENC009-1 FOR BATTERIPAKKEN

1. Før brugen af batteripakken skal du læse alle

instruktioner og advarsler på (1) batteriopladeren, (2) batteriet og (3) det produkt, som batteriet anvendes i.

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal

brugen straks ophøre. Fortsat brug kan medføre risiko for overophedning, risiko for forbrændinger eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det

samme rense øjnene med rent vand og søge læge. Det kan medføre tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende materiale. (2) Undgå at opbevare batteripakken i en beholder med andre metalgenstande som f.eks. søm, mønter osv. (3) Udsæt ikke batteripakken for vand eller regn. Hvis batteriet kortsluttes, kan det medføre voldsom strøm, overophedning, mulige forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på

steder, hvor temperaturen kan komme op på eller overstige 50°C.

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent. Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

GEM DISSE INSTRUKTIONER. Tips til, hvordan du forlænger batteriets levetid

1. Oplad batteripakken, før den bliver helt afladet.

Ophør med at bruge værktøjet, og udskift batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

40 °C. Lad batteripakken køle ned før den oplades, hvis den er varm. FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før du justerer værktøjet eller kontrollerer dets funktion. Isætning eller udtagning af batteripakken (Fig. 1)

• Sluk altid for værktøjet inden isætning eller udtagning af batteripakken.

• Tag batteripakken ud ved at holde ned på knappen foran på batteripakken og skubbe den ud.

• Ved isætning af batteripakken justeres tungen på batteripakken med rillen i huset, hvorefter pakken skubbes på plads. Sæt den altid hele vejen ind, indtil den låses på plads med et lille klik. Hvis den røde indikator øverst på knappen er synlig, er batteripakken ikke låst helt fast. Sæt den helt ind, indtil den røde indikator ikke er synlig. Ellers kan den falde ud af værktøjet og skade dig eller andre personer i nærheden.

• Brug ikke magt ved isætning af batteripakken. Hvis den ikke glider let ind, er den ikke indsat korrekt. Batteribeskyttelsessystem Batteripakken er udstyret med et beskyttelsessystem, der automatisk slår strømmen fra for at forlænge levetiden. Værktøjet stopper under anvendelsen, når værktøjet og/ eller batteripakken udsættes for følgende situation. Dette skyldes aktiveringen af beskyttelsessystemet og er ikke et tegn på fejl ved værktøjet.

• Når værktøjet er overbelastet: I dette tilfælde skal du slippe afbryderkontakten, tage batteripakken ud og fjerne årsagen til overbelastningen og derefter trykke ind på afbryderkontakten igen for at genstarte.

• Når battericeller bliver varme: Motoren forbliver stoppet, selvom afbryderkontakten betjenes. På dette tidspunkt skal du stoppe brugen af værktøjet og lade batteripakken køle af.

• Når den resterende batterikapacitet bliver lav: Hvis du trækker i afbryderkontakten, kører motoren, men stopper hurtigt. I dette tilfælde skal du tage batteripakken ud af værktøjet og oplade den for at forhindre overafladning. Betjening af afbryderkontakt (Fig. 2) FORSIGTIG:

• Før batteripakken sættes i værktøjet, skal du altid kontrollere, at afbryderkontakten reagerer korrekt og vender tilbage i “OFF”-stillingen, når du slipper den. For at starte værktøjet skal du blot trykke på afbryderkontakten. Værktøjets hastighed forøges ved at trykke hårdere på afbryderkontakten. Slip afbryderkontakten for at stoppe. Betjening af omløbsvælger (Fig. 3) Værktøjet har en omløbsvælger til ændring af omløbsretningen. Tryk omløbsvælgeren mod A-siden for rotation med uret eller mod B-siden for rotation mod uret. Når omløbsvælgeren er i neutral stilling, kan afbryderkontakten ikke trækkes ind. FORSIGTIG:

• Kontroller altid rotationsretningen før anvendelsen.

• Betjen ikke omløbsvælgeren, før værktøjet er helt stoppet. Hvis omløbsretningen ændres, inden værktøjet er helt stoppet, kan det beskadige værktøjet.

• Sæt altid omløbsvælgeren i neutral stilling, når værktøjet ikke anvendes. Ændring af hastigheden (Fig. 4) Hvis du vil ændre hastigheden, skal du først slukke for værktøjet og derefter trække hastighedshåndtaget mod siden “2” for høj hastighed eller mod siden “1” for lav40 hastighed. Kontroller før anvendelsen, at hastighedshåndtaget er i den korrekte stilling. Brug den rette hastighed til jobbet. FORSIGTIG:

• Sæt altid hastighedshåndtaget helt ud i den rette stilling. Hvis værktøjet betjenes med hastighedshåndtaget indstillet halvvejs mellem “1” og “2”, kan det beskadige værktøjet.

• Betjen ikke hastighedshåndtaget, mens værktøjet kører. Dette kan beskadige værktøjet. Valg af funktionstilstand (Fig. 5) Værktøjet har en ring til skift af funktionstilstand. Brug ringen til at vælge den af de tre tilstande, der passer til dit arbejde. For kun at vælge rotation drejes ringen, så pilen på værktøjet peger mod -mærket på ringen. For rotation med slag drejes ringen, så pilen peger mod -mærket på ringen. For rotation med kobling drejes ringen, så pilen peger mod -mærket på ringen. FORSIGTIG:

• Indstil altid ringen korrekt til mærket for den ønskede tilstand. Hvis værktøjet betjenes med ringen placeret midt mellem tilstandsmærkerne, kan værktøjet blive beskadiget. Justering af stramningsmomentet (Fig. 5) Stramningsmomentet kan indstilles til 16 trin ved at dreje på justeringsringen, så dens gradinddelinger er justeret med pilen på værktøjet. Stramningsmomentet er mindst, når tallet 1 er justeret med pilen, og højst, når tallet 16 er justeret med pilen. Før den faktiske anvendelse skal du skrue en prøveskrue i arbejdsemnet eller i et stykke lignende materiale for at bestemme, hvilket moment der kræves til en bestemt anvendelse. MONTERING FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før du udfører nogen form for arbejde på værktøjet. Montering eller afmontering af bit eller bor (Fig. 6) Drej muffen mod uret for at åbne patronkæberne. Sæt bit’en i patronen, til den ikke kan komme længere ind. Drej muffen med uret for at stramme patronen. Drej muffen mod uret for at tage bit’en ud. BETJENING Betjening ved slagboring FORSIGTIG:

• Værktøjet og bitten udsættes for en voldsom og pludselig kraft på det tidspunkt, hvor bitten bryder igennem, når hullet tilstoppes med spåner og partikler, eller når værktøjet rammer armeringsjern i beton. Drej først ringen til skift af funktionstilstand, så pilen på værktøjet peger mod -mærket. Justeringsringen kan indstilles til alle stramningsmomenter til denne funktion. Sørg for at bruge en wolframkarbid-forstærket spids. Placer bitten på det sted, hvor hullet skal bores, og træk i afbryderkontakten. Brug ikke kræfter på værktøjet. Et let tryk giver det bedste resultat. Hold værktøjet på positionen, og undgå, at det glider væk fra hullet. Anvend ikke mere tryk, når hullet bliver tilstoppet med spåner eller partikler. Lad i stedet værktøjet køre i tomgang, og tag bitten delvist ud af hullet. Når du gentager denne fremgangsmåde flere gange, tømmes hullet, og du kan fortsætte med at bore. Udblæsningskolbe (fås som tilbehør) (Fig. 7) Når hullet er boret, kan du bruge udblæsningskolben til at fjerne støv fra hullet. Betjening som skruetrækker (Fig. 8) Drej først ringen til skift af funktionstilstand, så pilen på værktøjet peger mod -mærket. Indstil justeringsringen til det rigtige stramningsmoment til formålet. Benyt derefter følgende fremgangsmåde. Placer spidsen af skruebitten i skruehovedet, og tryk med værktøjet. Start værktøjet langsomt, og forøg gradvist hastigheden. Slip afbryderkontakten, så snart koblingen slår fra. FORSIGTIG:

• Sørg for, at skruebitten sættes lige ned i skruehovedet. I modsat fald kan skruen og/eller bitten blive beskadiget. BEMÆRK:

• Ved skruning af træskruer skal du forbore styrehuller for at gøre det lettere at sætte skruerne i og for at forhindre, at arbejdsemnet flækker. Se diagrammet.

Betjening ved boring Drej først justeringsringen, så pilen peger mod -mærket. Benyt derefter følgende fremgangsmåde. FORSIGTIG:

• Boringen går ikke hurtigere, hvis du trykker hårdt på værktøjet. Det ekstra tryk vil blot beskadige spidsen på boret, så værktøjets ydelse forringes, og dets levetid forkortes. Nominel diameter af træskrue (mm) Anbefalet størrelse af styrehul (mm) 3,1 2,0 - 2,2 3,5 2,2 - 2,5 3,8 2,5 - 2,8 4,5 2,9 - 3,2 4,8 3,1 - 3,4 5,1 3,3 - 3,6 5,5 3,7 - 3,9 5,8 4,0 - 4,2 6,1 4,2 - 4,441

• Værktøjet og boret er under påvirkning af stærke kræfter på det tidspunkt, hvor boret bryder igennem. Hold godt fast i værktøjet, og vær opmærksom, når boret begynder at bryde igennem arbejdsemnet.

• Hvis boret sidder fast, kan det tages ud ved blot at indstille omløbsvælgeren til baglæns rotation for at bakke det ud. Vær imidlertid opmærksom på, at værktøjet kan bakke ud pludseligt, hvis du ikke holder godt fast i det.

• Fastgør altid små arbejdsemner i en skruestik eller lignende udstyr til fastgørelse.

• Hvis værktøjet betjenes konstant, indtil batteripakken er afladet, skal du lade værktøjet hvile i 15 minutter, før du fortsætter med et nyt batteri. Boring i træ Ved boring i træ opnås de bedste resultater med træbor, som er udstyret med en styreskrue. Styreskruen gør det lettere at bore ved at trække boret ind i arbejdsemnet. Boring i metal Lav en fordybning med en kørner og en hammer på det sted, hvor der skal bores, for at forhindre, at boret glider, når De starter på et hul. Placer spidsen af boret i fordybningen, og begynd at bore. Anvend en skæreolie ved boring i metaller. Undtagelser fra denne regel er jern og messing, der skal bores tørre. VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at batteripakken er taget ud, før du forsøger at udføre inspektion eller vedligeholdelse.

• Brug aldrig benzin, benzen, fortynder, alkohol eller lignende. Det kan muligvis medføre misfarvning, deformation eller revner. For at holde produktet SIKKERT og PÅLIDELIGT skal reparationer samt al anden vedligeholdelse eller justering udføres af autoriserede Makita-servicecentre, og der skal altid benyttes Makita-reservedele. EKSTRAUDSTYR FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med det Makita-værktøj, som er beskrevet i denne brugsanvisning. Brug af andet tilbehør eller ekstraudstyr kan forårsage personskade. Brug kun tilbehør eller ekstraudstyr til det formål, det er beregnet til. Henvend dig til dit lokale Makita-servicecenter, hvis du har brug for hjælp eller yderligere oplysninger vedrørende tilbehøret.

• Hammerbor med wolframkarbidforstærkning

• Forskellige typer af originale batterier og opladere fra Makita

• Plastikbæretaske BEMÆRK:

• Visse dele på listen er muligvis indeholdt maskinindpakningen som standardtilbehør. De kan variere fra land til land. Støj ENG905-1 Det typiske A-vægtede støjniveau bestemt i overensstemmelse med EN60745: Model HP347D Lydtryksniveau (L

Usikkerhed (K): 2,0 m/s

eller mindre Usikkerhed (K): 1,5 m/s

Usikkerhed (K): 1,5 m/s

eller mindre Usikkerhed (K): 1,5 m/s

• Den opgivne vibrationsemissionsværdi er målt i overensstemmelse med standardtestmetoden og kan bruges til at sammenligne et værktøj med et andet.

• Den opgivne vibrationsemissionsværdi kan muligvis også bruges til en indledende eksponeringsvurdering. ADVARSEL:

• Vibrationsemissionen under den faktiske brug af maskinen kan afvige fra den opgivne emissionsværdi afhængigt af den måde, maskinen anvendes på.

• Sørg for at bestemme sikkerhedsforanstaltninger for beskyttelse af operatøren, som er baseret på en eksponeringsvurdering for brug under faktiske forhold (hvor alle anvendelsescyklussens dele inddrages, som f.eks. antal gange maskinen slukkes, og når den kører i tomgang ud over triggertiden).42 Kun for europæiske lande ENH101-15 EF-overensstemmelseserklæring Vi, Makita Corporation, erklærer som ansvarlig producent at følgende Makita-maskine(r): Maskinens betegnelse: Ledningsfri slagboremaskine Modelnummer/ type: HP347D, HP457D er en produktionsserie og Overholder følgende europæiske direktiver: 2006/42/EF Og er produceret i overensstemmelse med følgende standarder eller standardiserede dokumenter: EN60745 Den tekniske dokumentation findes hos vores autoriserede repræsentant i Europa: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, England
