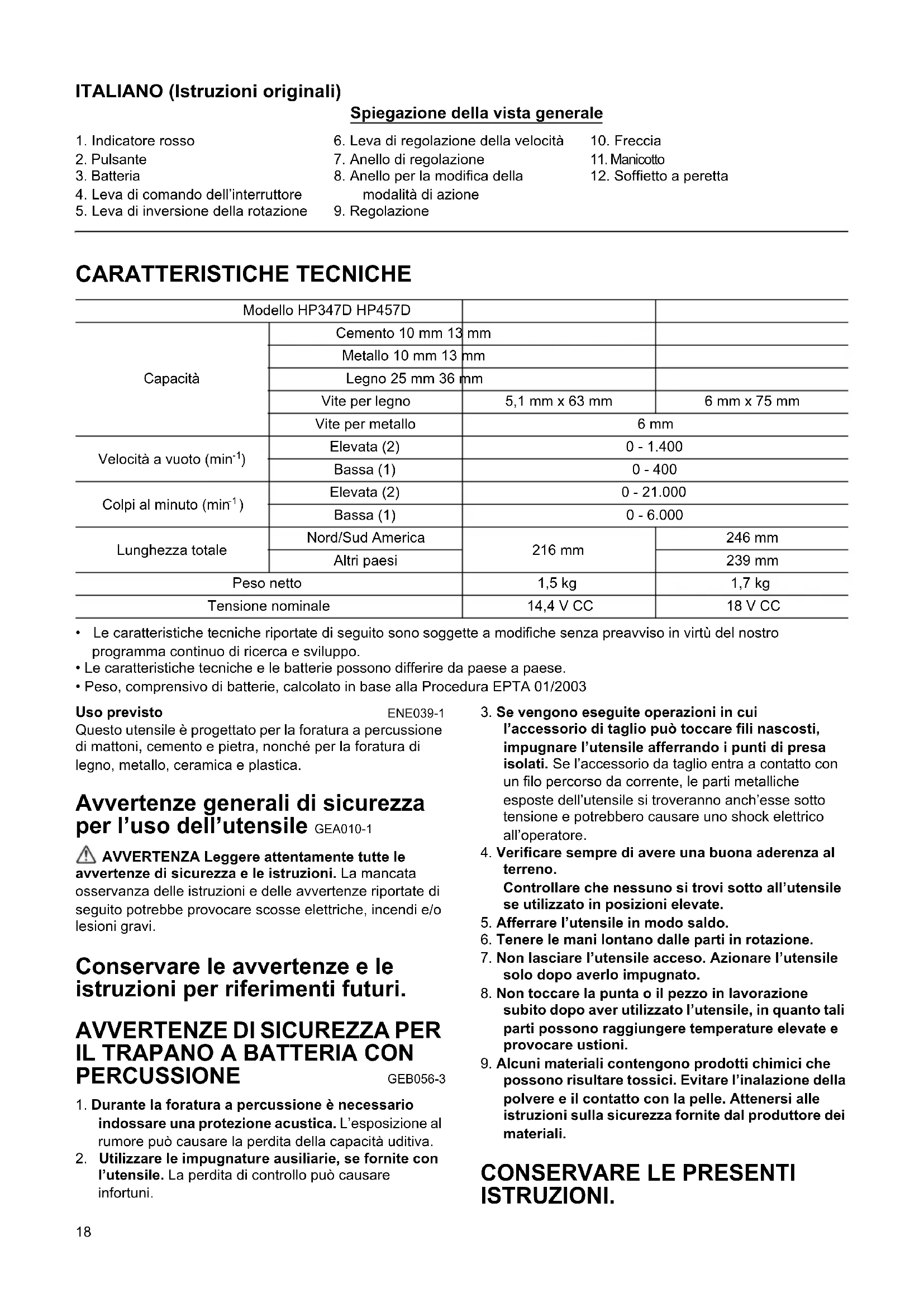

Tomoyasu Kato Direktor Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN18 ITALIANO (Istruzioni originali) Spiegazione della vista generale CARATTERISTICHE TECNICHE

• Le caratteristiche tecniche riportate di seguito sono soggette a modifiche senza preavviso in virtù del nostro programma continuo di ricerca e sviluppo.

• Le caratteristiche tecniche e le batterie possono differire da paese a paese.

• Peso, comprensivo di batterie, calcolato in base alla Procedura EPTA 01/2003 Uso previsto ENE039-1 Questo utensile è progettato per la foratura a percussione di mattoni, cemento e pietra, nonché per la foratura di legno, metallo, ceramica e plastica. Avvertenze generali di sicurezza per l’uso dell’utensile GEA010-1 AVVERTENZA Leggere attentamente tutte le avvertenze di sicurezza e le istruzioni. La mancata osservanza delle istruzioni e delle avvertenze riportate di seguito potrebbe provocare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze e le istruzioni per riferimenti futuri.

1. Durante la foratura a percussione è necessario

indossare una protezione acustica. L’esposizione al rumore può causare la perdita della capacità uditiva.

2. Utilizzare le impugnature ausiliarie, se fornite con

l’utensile. La perdita di controllo può causare infortuni.

3. Se vengono eseguite operazioni in cui

l’accessorio di taglio può toccare fili nascosti, impugnare l’utensile afferrando i punti di presa isolati. Se l’accessorio da taglio entra a contatto con un filo percorso da corrente, le parti metalliche esposte dell’utensile si troveranno anch’esse sotto tensione e potrebbero causare uno shock elettrico all’operatore.

4. Verificare sempre di avere una buona aderenza al

terreno. Controllare che nessuno si trovi sotto all’utensile se utilizzato in posizioni elevate.

5. Afferrare l’utensile in modo saldo.

6. Tenere le mani lontano dalle parti in rotazione.

7. Non lasciare l’utensile acceso. Azionare l’utensile

solo dopo averlo impugnato.

8. Non toccare la punta o il pezzo in lavorazione

subito dopo aver utilizzato l’utensile, in quanto tali parti possono raggiungere temperature elevate e provocare ustioni.

9. Alcuni materiali contengono prodotti chimici che

possono risultare tossici. Evitare l’inalazione della polvere e il contatto con la pelle. Attenersi alle istruzioni sulla sicurezza fornite dal produttore dei materiali.

4. Leva di comando dell’interruttore

5. Leva di inversione della rotazione

6. Leva di regolazione della velocità

7. Anello di regolazione

8. Anello per la modifica della

Modello HP347D HP457D Capacità Cemento 10 mm 13 mm Metallo 10 mm 13 mm Legno 25 mm 36 mm Vite per legno 5,1 mm x 63 mm 6 mm x 75 mm Vite per metallo 6 mm Velocità a vuoto (min

Elevata (2) 0 - 1.400 Bassa (1) 0 - 400 Colpi al minuto (min

Elevata (2) 0 - 21.000 Bassa (1) 0 - 6.000 Lunghezza totale Nord/Sud America 216 mm 246 mm Altri paesi 239 mm Peso netto 1,5 kg 1,7 kg Tensione nominale 14,4 V CC 18 V CC19 AVVERTENZA: NON lasciare che la familiarità acquisita con il prodotto (dovuta all’uso ripetuto) provochi l’inosservanza delle norme di sicurezza per il presente prodotto. L’USO IMPROPRIO o la mancata osservanza delle norme di sicurezza contenute in questo manuale di istruzioni possono provocare gravi danni alla persona.

1. Prima di utilizzare la batteria, leggere tutte le

istruzioni e gli avvisi di sicurezza relativi a (1) caricabatteria, (2) batteria e (3) prodotto utilizzato con la batteria.

2. Non smontare la batteria.

3. Se il tempo di funzionamento è diventato

eccessivamente breve, non utilizzare l’utensile. Potrebbero verificarsi surriscaldamenti, ustioni e persino esplosioni.

4. In caso di contatto dell’elettrolita della batteria con

gli occhi, sciacquare con acqua fresca e rivolgersi immediatamente a un medico. Potrebbero verificarsi danni permanenti alla funzionalità visiva.

5. Non cortocircuitare la batteria:

(1) Non toccare i terminali con materiali in grado di condurre elettricità. (2) Evitare di conservare la batteria in un contenitore con altri oggetti metallici, ad esempio chiodi, monete e così via. (3) Non esporre le batterie all’acqua o alla pioggia. Un cortocircuito può provocare un elevato flusso di corrente, surriscaldamento, ustioni o rotture.

6. Non conservare l’utensile e la batteria a una

temperatura superiore a 50 °C.

7. Non smaltire le batterie nel fuoco, nemmeno se

sono gravemente danneggiate o del tutto esauste. Se esposte al fuoco, le batterie possono esplodere.

8. Evitare di far cadere o di colpire la batteria.

9. Non utilizzare batterie danneggiate.

CONSERVARE QUESTE ISTRUZIONI. Suggerimenti per il prolungamento della durata della batteria

1. Caricare le batterie prima di scaricarle

completamente. Se si nota una diminuzione di potenza dell’utensile, interrompere il lavoro e ricaricare la batteria.

2. Non ricaricare una batteria completamente carica.

Un caricamento eccessivo riduce la durata della batteria.

3. Caricare la batteria in ambienti con temperatura

compresa tra 10 °C e 40 °C. Prima di caricare una batteria surriscaldata, lasciarla raffreddare. DESCRIZIONE FUNZIONALE ATTENZIONE:

• Prima di regolare o controllare le funzioni dell’utensile, verificare sempre di averlo spento e di aver rimosso la batteria. Installazione o rimozione della batteria (Fig. 1)

• Prima di installare o rimuovere la batteria, spegnere sempre l’utensile.

• Per rimuovere la batteria, estrarla dall’utensile facendo scorrere il pulsante nella parte anteriore della batteria.

• Per installare la batteria, allineare la linguetta sulla batteria con la scanalatura dell’alloggiamento e farla scorrere fino a raggiungere la posizione corretta. Inserire sempre la batteria fino a quando si blocca in posizione con uno scatto. Se l’indicatore rosso sul lato superiore del pulsante è ancora visibile, la batteria non è completamente inserita. Inserirla fino a quando l’indicatore rosso non è più visibile. In caso contrario l’adattatore può fuoriuscire accidentalmente dall’utensile e provocare lesioni all’operatore o a eventuali osservatori.

• Non applicare una forza eccessiva per installare la batteria. Se la batteria non scorre agevolmente, la manovra di inserimento non è corretta. Sistema di protezione della batteria La batteria è dotata di un sistema di protezione che interrompe automaticamente il flusso di corrente per garantirne una maggiore durata. Se l’utensile e/o la batteria vengono utilizzati nelle situazioni indicate di seguito, l’utensile potrebbe arrestarsi durante il funzionamento. Questo comportamento è causato dall’attivazione del sistema di protezione e non deve essere considerato come un problema di funzionamento.

• Quando l’utensile è sovraccarico: Rilasciare l’interruttore di accensione, rimuovere la batteria e rimuovere le cause del sovraccarico, quindi tirare di nuovo l’interruttore di accensione per riavviare l’utensile.

• Quando le celle della batteria si surriscaldano: Se viene azionato l’interruttore di accensione, il motore resta fermo. A questo punto, smettere di usare l’utensile e lasciar raffreddare la batteria.

• Se la capacità residua della batteria è ridotta: Se si tira l’interruttore di accensione, il motore si avvia di nuovo ma si ferma subito. In questo caso, per prevenire un eccessivo scaricamento, rimuovere la batteria dall’utensile e caricarla. Azionamento dell’interruttore (Fig. 2) ATTENZIONE:

• Prima di inserire la batteria nell’utensile, controllare se l’interruttore funziona correttamente e ritorna alla posizione “OFF” una volta rilasciato.20 Per avviare l’utensile è sufficiente premere l’interruttore. Per aumentare la velocità dell’utensile, aumentare la pressione sull’interruttore. Per spegnere l’utensile, rilasciare la leva di comando dell’interruttore. Azionamento dell’interruttore (Fig. 3) Questo utensile è dotato di una leva di inversione che consente di modificare la direzione di rotazione. Premere la leva di inversione dal lato A se si desidera una rotazione in senso orario, dal lato B se si desidera una rotazione in senso antiorario. Quando la leva di inversione si trova nella posizione centrale è impossibile azionare l’interruttore. ATTENZIONE:

• Prima di azionare l’utensile, controllare sempre la direzione di rotazione impostata.

• Utilizzare la leva di inversione solo quando l’utensile è completamente fermo. Modificare la direzione di rotazione prima dell’arresto può danneggiare l’utensile.

• Se non si utilizza l’utensile, posizionare sempre la leva di inversione nella posizione centrale. Modifica della velocità (Fig. 4) Per modificare la velocità, spegnere l’utensile e far scorrere la leva di regolazione sulla posizione “2” se si desidera una velocità elevata o sulla posizione “1” se si desidera una velocità minore. Prima di azionare l’utensile, accertarsi di aver selezionato la velocità corretta. Utilizzare la velocità più adatta al lavoro da eseguire. ATTENZIONE:

• Posizionare accuratamente la leva di regolazione della velocità sulla posizione corretta. Se si aziona l’utensile mentre la leva di regolazione si trova in una posizione intermedia tra “1” e “2”, l’utensile potrebbe essere danneggiato.

• Non utilizzare la leva di commutazione della velocità mentre si utilizza l’utensile. L’uso in tali condizioni può danneggiare l’utensile. Selezione della modalità operativa (Fig. 5) Questo utensile dispone di un anello che consente di modificare la modalità operativa. Selezionare con l’anello la modalità operativa più appropriata per il lavoro da eseguire. Per selezionare la foratura semplice, ruotare l’anello fino a quando la freccia sul corpo dell’utensile indica il simbolo

Per selezionare la foratura con percussione, ruotare l’anello fino a quando la freccia sul corpo dell’utensile indica il simbolo . Per selezionare la foratura con frizione, ruotare l’anello fino a quando la freccia sul corpo dell’utensile indica il simbolo . ATTENZIONE:

• Impostare sempre l’anello in corrispondenza della posizione desiderata. Se si aziona l’utensile mentre l’anello si trova in una posizione intermedia tra due modalità, l’utensile potrebbe essere danneggiato. Regolazione della coppia di serraggio (Fig. 5) È possibile regolare la coppia di serraggio su 16 posizioni ruotando l’anello di regolazione fino ad allineare la posizione desiderata con la freccia presente sul corpo dell’utensile. La coppia di serraggio è minima quando la freccia si trova in corrispondenza del numero 1 e massima quando si trova in corrispondenza del numero

Prima di iniziare il lavoro, avvitare una vite nel materiale da utilizzare o in un pezzo di materiale identico per individuare il livello di coppia più appropriato per la specifica esigenza. MONTAGGIO ATTENZIONE:

• Prima di eseguire qualsiasi operazione sull’utensile, verificare sempre di averlo spento e di aver rimosso la batteria. Installazione o rimozione della punta da trapano o da avvitatura (Fig. 6) Ruotare il manicotto in senso antiorario per aprire le griffe del mandrino. Inserire completamente la punta nel mandrino. Ruotare il manicotto in senso orario per serrare il mandrino. Per rimuovere la punta, ruotare il manicotto in senso antiorario. USO Foratura con percussione ATTENZIONE:

• Quando la foratura è al termine, quando il foro è ostruito da frammenti e schegge o quando la punta colpisce i tondini di metallo incorporati nel cemento, la punta e lo strumento sono soggetti a una forza di torsione di notevole intensità. Ruotare innanzitutto l’anello di modifica della modalità operativa in modo che la freccia sul corpo dell’utensile indichi il simbolo . Per questa modalità operativa l’anello può essere allineato su uno qualsiasi dei livelli di coppia. Utilizzare sempre punte con estremità in carburo di tungsteno. Collocare la punta nella posizione desiderata per il foro, quindi premere l’interruttore. Non forzare l’utensile. Una pressione lieve produce i risultati migliori. Mantenere l’utensile in posizione e impedire che la punta fuoriesca dal foro. Non aumentare la pressione quando il foro è ostruito da frammenti o schegge. Al contrario, azionare l’utensile alla velocità minima, quindi rimuovere parzialmente la punta dal foro. Ripetere l’operazione più volte fino a quando il foro risulta sgombro ed è possibile riprendere la foratura. Soffietto a peretta (accessorio opzionale) (Fig. 7) Al termine dalla foratura, utilizzare il soffietto a peretta per ripulire il foro dalla polvere.21 Avvitatura (Fig. 8) Ruotare innanzitutto l’anello di modifica della modalità operativa in modo che la freccia sul corpo dell’utensile indichi il simbolo . Impostare con l’anello di regolazione il livello di coppia appropriato per la specifica esigenza. Procedere come indicato di seguito. Inserire l’estremità della punta nella testa della vite e applicare una pressione all’utensile. Avviare lentamente l’utensile e aumentare gradualmente la velocità. Appena la frizione entra in azione, rilasciare l’interruttore. ATTENZIONE:

• Accertarsi di aver inserito la punta correttamente nella testa della vite. In caso contrario la punta o la vite potrebbero danneggiarsi. NOTA:

• Quando si avvitano viti per legno, eseguire preforature per rendere più agevole il lavoro ed evitare fenditure nel pezzo in lavorazione. Vedere la tabella riportata di seguito.

Foratura Regolare innanzitutto l’anello in modo che l’indicatore si trovi in corrispondenza del simbolo . Procedere come indicato di seguito. ATTENZIONE:

• Se si applica una pressione eccessiva sull’utensile non si accelera la foratura. Al contrario, una pressione eccessiva può danneggiare l’estremità della punta, diminuire l’efficacia dell’utensile e abbreviarne la durata operativa.

• Quando la foratura è al termine, l’utensile e la punta sono soggetti a una forza molto intensa. Impugnare saldamente l’utensile e prestare particolare attenzione quando il foro è quasi completato.

• Per rimuovere una punta inceppata è sufficiente invertire il senso di rotazione dell’utensile ed azionarlo brevemente. Tuttavia, se non si impugna saldamente l’utensile, questo potrebbe arretrare improvvisamente.

• Fissare sempre i pezzi in lavorazione di piccole dimensioni utilizzando una morsa o un dispositivo simile.

• Se si utilizza continuativamente l’utensile fino al completo scaricamento della batteria, attendere 15 minuti prima di continuare a utilizzarlo con una nuova batteria. Foratura di legno In questo caso, per ottenere i risultati migliori è consigliabile utilizzare punte da legno dotate di una vite di guida. Quest’ultima agevola la foratura perché guida la punta nel pezzo in lavorazione. Foratura di metallo Per impedire lo slittamento della punta all’inizio della foratura, utilizzare un punzone per centri e un martello per creare una cavità nella posizione in cui eseguire il foro. Collocare l’estremità della punta nella cavità e iniziare la foratura. Se si forano metalli, utilizzare un lubrificante per taglio. Ferro e ottone devono invece essere forati a secco. MANUTENZIONE ATTENZIONE:

• Prima di effettuare controlli e operazioni di manutenzione, verificare sempre di aver spento l’utensile e di aver rimosso la batteria.

• Evitare assolutamente di usare benzina, diluenti, solventi, alcol o sostanze simili. In caso contrario, potrebbero verificarsi scoloriture, deformazioni o incrinature. Per mantenere la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altra operazione di manutenzione o regolazione devono essere eseguiti dai centri di assistenza autorizzati Makita utilizzando sempre parti di ricambio Makita. ACCESSORI OPZIONALI ATTENZIONE:

• Si consiglia l’uso dei seguenti accessori per l’utensile Makita descritto in questo manuale. L’uso di qualsiasi altro accessorio potrebbe provocare lesioni personali. Utilizzare gli accessori esclusivamente per l’uso dichiarato. Per l’assistenza e per ulteriori informazioni su tali accessori, rivolgersi al centro assistenza Makita di zona.

• Punta con estremità in carburo di tungsteno per foratura a percussione

• Occhiali di sicurezza

• Numerosi modelli di batterie e caricabatteria originali Makita

• Valigetta di trasporto di plastica NOTA:

• Alcuni degli accessori elencati potrebbero essere inclusi nella confezione dell’utensile come accessori standard. Gli accessori standard possono differire da paese a paese. Diametro nominale della vite per legno (mm) Dimensione consigliata per la preforatura (mm) 3,1 2,0 - 2,2 3,5 2,2 - 2,5 3,8 2,5 - 2,8 4,5 2,9 - 3,2 4,8 3,1 - 3,4 5,1 3,3 - 3,6 5,5 3,7 - 3,9 5,8 4,0 - 4,2 6,1 4,2 - 4,422 Rumore ENG905-1 Il tipico livello di rumore ponderato “A” è determinato in conformità con la norma EN60745: Modello HP347D Livello di pressione sonora (L

): 82 dB (A) Livello di potenza sonora (L

): 93 dB (A) Variazione (K): 3 dB (A) Modello HP457D Livello di pressione sonora (L

): 81 dB (A) Livello di potenza sonora (L

): 92 dB (A) Variazione (K): 3 dB (A) Indossare una protezione acustica. Vibrazione ENG900-1 Il valore totale delle vibrazioni (somma vettoriale triassiale) è determinato in conformità con la norma EN60745: Modello HP347D Modalità di lavoro: foratura a percussione del cemento Emissione di vibrazioni (a h,ID ): 9,0 m/s

Modalità di lavoro: foratura metallo Emissione di vibrazioni (a h,D ): 2,5 m/s

o inferiore Variazione (K): 1,5 m/s

Modello HP457D Modalità di lavoro: foratura a percussione del cemento Emissione di vibrazioni (a h,ID ): 7,0 m/s

Variazione (K): 1,5 m/s

Modalità di lavoro: foratura metallo Emissione di vibrazioni (a h,D ): 2,5 m/s

o inferiore Variazione (K): 1,5 m/s

• Il valore di emissione delle vibrazioni dichiarato è stato misurato in conformità con il metodo di test standard e può essere utilizzato per confrontare tra loro diversi utensili.

• Il valore dell’emissione delle vibrazioni dichiarato può anche essere usato per stime preliminari dell’esposizione. AVVERTENZA:

• L’emissione delle vibrazioni durante l’uso effettivo dell’utensile elettrico può risultare diversa rispetto al valore dichiarato, in base alla modalità d’uso dell’utensile.

• Assicurarsi di individuare le necessarie misure di sicurezza per proteggere l’operatore in base a una stima dell’esposizione nelle condizioni reali di utilizzo (prendendo in considerazione tutte le fasi del ciclo operativo, come quante volte l’utensile viene spento e i periodi in cui rimane inattivo, oltre al tempo di avviamento). Solo per i paesi europei ENH101-15 Dichiarazione di conformità CE Makita Corporation, in qualità di produttore responsabile, dichiara che le macchine Makita indicate di seguito: Denominazione della macchina: Trapano avvitatore a batterie con percussione N. modello/Tipo: HP347D, HP457D appartengono a una produzione in serie e sono conformi alle seguenti direttive europee: 2006/42/EC Sono inoltre prodotte in conformità con gli standard o i documenti standardizzati riportati di seguito: EN60745 La documentazione tecnica viene conservata dal rappresentante autorizzato in Europa, ovvero: Makita International Europe Ltd. Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Inghilterra
